倒虹管计算多折型和凹字型两种，多折型适用于河面较宽，深度较大的情况；凹字型适用于河面较窄，深度较小的多折型一般敷设2条工作管道，凹字型一般敷设1条工作管道。
穿过重要的构筑物应敷设3条管道，2条工倒虹管管材一般采用金属管或钢筋混凝土管，管径不小于200mm。
水平管管顶距河底不小于1.0m。
多折型倒虹管斜管与水平管的的交角不大于30°。
倒虹管内设计流速应不小于进水管流速，也应不小于0.9m/s，当流速小于0.9m/s时，应加定期冲洗措施凹字型倒虹管：（混凝土管）设计流量Q=11.47L/S进水管管径DN=300mm进水管流速V= 1.12m/s倒虹管数量n=1个单管设计流量Q=11.47L/S倒虹管长度L=40m倒虹管管径DN=200mm倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水倒虹管损失：n=0.013由v=R2/3i1/2/n计算i=0.0012h=il+Σξ（v2/2g）=0.06m多折型倒虹管：（混凝土管）设计流量Q=11.47L/S进水管管径DN=300mm进水管流速V= 1.12m/s倒虹管数量n=1个单管设计流量Q=11.47L/S倒虹管长度L=40m倒虹管管径DN=200mm倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水倒虹管损失：n=0.013由v=R2/3i1/2/n计算i=0.0012h=il+Σξ（v2/2g）=0.07m，深度较小的情况。
应敷设3条管道，2条工作，1条备用。
底不小于1.0m。
时，应加定期冲洗措施，冲洗流速不小于1.2m/s。
(倒虹管流速大于进水管流速)管流速大于进水管流速)。

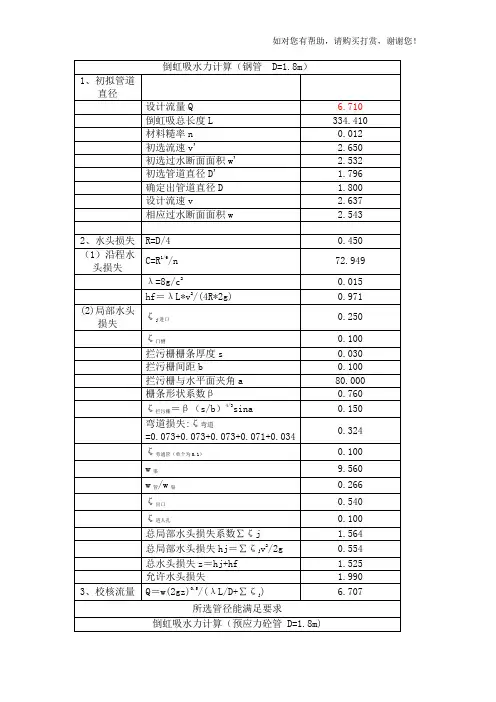

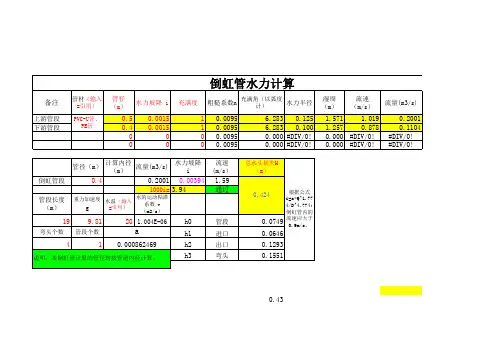

倒虹水利计算倒虹管的水力计算倒虹管的水头损失由以下四部分组成：进口局部水头损失=H1=ε1v2/2g ε1—系数，一般ε1=0.5出口局部水头损失=H2=ε2v2/2g ε2—系数，一般ε2=1.0弯头局部水头损失=H3=ε3v2/2g θ=30°，ε=0.10-0.55,一般用0.30沿程水头损失=H4=i*L总水头损失H=H1+H2+H3+H4钢管和铸铁管的水力坡降的确定：当V≥1.2m/s时； i=0.00107V2/D1.3当V＜1.2m/s时； i=0.000912 V2（1+0.867/V）0.3/D1.3输入进水井流量求出流速后，根据流速的大小进行相应的计算当V≥1.2m/s时，水头损失计算如下：管径（mm) 进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 400.00000160.000.00571 1.2730040.00当V＜1.2m/s时水头损失计算如下：管径（mm) 进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 600.00000210.000.001230.7425840.00塑料管的水力坡降的确定：i=0.000915Q1.774/D4.774管径（mm) 进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 400.00000200.000.00418 1.5912540.00注：表格中深色填充的数据需要手动输入。
进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.041340.082680.09922进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.014070.028130.03376进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.064590.129190.15503沿程水头损失(m)总水头损失(m) 0.228260.45149沿程水头损失(m)总水头损失(m) 0.049290.12525沿程水头损失(m)总水头损失(m) 0.167210.51602。
倒虹管的水力计算倒虹管的水头损失由以下四部分组成：进口局部水头损失=H1=ε1v2/2g ε1—系数，一般ε1=0.5出口局部水头损失=H2=ε2v2/2g ε2—系数，一般ε2=1.0弯头局部水头损失=H3=ε3v2/2g θ=30°，ε=0.10-0.55,一般用0.30沿程水头损失=H4=i*L总水头损失H=H1+H2+H3+H4钢管和铸铁管的水力坡降的确定：当V≥1.2m/s时； i=0.00107V2/D1.3当V＜1.2m/s时； i=0.000912 V2（1+0.867/V）0.3/D1.3输入进水井流量求出流速后，根据流速的大小进行相应的计算当V≥1.2m/s时，水头损失计算如下：管径（mm)进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 400.00000160.000.00571 1.2730040.00当V＜1.2m/s时 水头损失计算如下：管径（mm)进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 600.00000210.000.001230.7425840.00塑料管的水力坡降的确定：i=0.000915Q1.774/D4.774管径（mm)进水井流量(L/S)水力坡降(i)流速(m)倒虹管长度(m) 400.00000200.000.00418 1.5912540.00注：表格中深色填充的数据需要手动输入。
进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.041340.082680.09922进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.014070.028130.03376进口局部水头损失(m)出口局部水头损失(m)弯头局部水头损失0.064590.129190.15503沿程水头损失(m)总水头损失(m)0.228260.45149沿程水头损失(m)总水头损失(m)0.049290.12525沿程水头损失(m)总水头损失(m)0.167210.51602。
1、基本资料洞顶填土高度 4.3m回填土容重19.1kN/m3顶板厚度0.4m底板厚度0.5m侧墙厚度0.4m砼容重25kN/m32、计算依据（1）、《水工建筑物荷载设计规范》 DL 5077-1997；（2）、《水工混凝土结构设计规范》 SL191-2008；（3）、《涵洞》取水输水建筑物丛书 P130；3、荷载计算取单宽1m计算永久荷载标准值作用于顶板的垂直均布荷载总和q 2计算考虑最不利情况，洞内无水，则作用于顶板的荷载为顶板自重及洞上填土重（1）顶板自重0.4*25=10kN/m（2）洞上填土重计算(5-3)(5-1）式中：q t2—洞顶垂直土压力强度标准值，kN/m；H d —洞顶以上填土高度，m；γ—洞顶填土重度，kN/m3；K g —垂直土压力系数，根据填土种类及比值Hd/B由表5-2查取；K s —垂直土压力系数，根据地基刚度及比值Hd/B1由表5-1查取；B 1—洞身总宽，m；B 0—洞顶处槽宽，m；因H d /Bc=4.3/16.9=0.254查表5-2得Kg=1KgγH dB 0(m)B 1(m)q t2H d /B 1q t2洞顶垂直土压力计算表11022)(B B B Hk q dg t +=γdt H Ks q γ=2119.14.312.6 3.8177.23 1.1382.13按公式5-3计算的垂直土压力强度标准值大于按式5-1计算值，则土压力强度为82.13kN/m（3）作用于底板底面垂直均布荷载总和q 1计算作用于底板底面垂直均布荷载总和q 1为地基反力与洞内水重之和，因地基反力按均匀分布考虑，底板自重及洞内水重均与其产生的地基反力相抵消，计算地基反力时只考虑顶板及侧墙重。
侧墙厚(m)侧墙高(m)侧墙重(kN)L(m)化为q 侧墙(kN/m)q 1(kN/m)0.43603.815.79107.92（4）水平土压力计算采用《砼重力坝设计规范》B.2作用于底板均布荷载计算表)245(tan 2ss s h r P ϕ-=土土P s—土压力强度(kN/m))h s—填土高度(m)φs—填土的内摩擦角水平土压力计算表γ土hs上hs下фs(°)45°-φ/2tan(45°-φ/2)P顶土P下土19.10 4.308.2026.00320.6232.0761.15永久荷载设计值(1)顶板自重 1.05*10=10.50kN/m(2)顶板填土自重 1.05*82.13=86.24kN/m(3)底板底面均布荷载 1.05*107.92=113.32kN/m(4)土压力设计值 1.2*32.07=38.48kN/m（侧墙上）1.2*57.8=73.38kN/m（侧墙下）四、内力计算底板均布q 1顶板均布q 2侧墙上 q 3 侧墙下 q 4加腋尺寸113.3296.7438.4873.380.25半板跨长 L 1墙跨长 L 2底板厚 d 1顶板厚 d 21.73.450.50.40.4注：下表数据随本表数据改变而改变;荷载指向涵内为正; 尺寸单位为 m ; 荷载单位为 kN 及 kN/m .结点D C杆端DBBD BA AB AC CA劲度 K 0.0060.0060.0060.003分配系数μ0.4980.5020.6630.33754.580109.161-58.94152.017-93.189-46.59513.65727.31413.858-13.85831.793-31.793-32.084-16.042A单孔箱涵弯矩分配表 弯矩单位：kN •m箱涵设计基本资料表MFB5.32110.642 5.399-5.3992.648-2.648-2.673-1.3360.4430.8870.450-0.4500.221-0.221-0.223-0.1110.0740.037弯矩合计89.24274.499-74.49973.445-73.445-66.302注：本表数据随基本资料表中数据改变而改变； 杆端DB 即底板跨中；杠端CA 即顶板跨中。
倒虹吸计算公式
实际上虹吸流动时有水流阻力，有能量损失，需知道虹吸管的长度及布置情况。
做为初学，可假定为理想情况，不考虑能量损失。
设水源水面到虹吸管出口的高差为H，列水源水面到虹吸管出口的伯努利方程得：
H1=V^2/(2g) , 得虹吸流速：V=(2gH1)^(1/2)
虹吸流量：Q=(3.14D^2/4)(2gH1)^(1/2) D为虹吸管内径。
设最高点压强为P，虹吸管最高点到出口的高差为H2，列最高点到出口的伯努利方程得：
H2+P/(pg)+V^2/(2g)=V^2/(2g)
得：P = -pgH2 (相对压强，即不包括大气压，相对压强为负值，即绝对压强小于大气压，就是处于一定的真空状态，理论上最大真空值不能超过10米水柱，即H2<10米水柱）
也可列容器液面到最高点的伯努利方程：
0=H3+P/(pg)+V^2/(2g)
P=-pg[H3+V^2/(2g)]=-pg[H3+H1] = -pgH2 （答案与上面相同）
当然虹吸管的工作条件之一是虹吸管必须先充满水，而且管道不进气（容易进气的部位是在虹吸管的顶部，因为此处压强小于大气压，而虹吸管两端进出口处都大于大气压，倒不容易进气。
）因此虹吸管壁不能有孔眼和裂缝。
因实际的水流有阻力，有能量损失，虹吸管顶点的允许安装高度远小于10米！
说明：本例在不考虑水流能量损失，而且虹吸管截面是均匀的情况下，得出与截面积、管长、流速无关。
但实际有水流的能量损失，计算要远比以上复杂。
倒虹管计算
多折型和凹字型两种，多折型适用于河面较宽，深度较大的情况；凹字型适用于河面较窄，深度较小的多折型一般敷设2条工作管道，凹字型一般敷设1条工作管道。
穿过重要的构筑物应敷设3条管道，2条工倒虹管管材一般采用金属管或钢筋混凝土管，管径不小于200mm。
水平管管顶距河底不小于1.0m。
多折型倒虹管斜管与水平管的的交角不大于30°。
倒虹管内设计流速应不小于进水管流速，也应不小于0.9m/s，当流速小于0.9m/s时，应加定期冲洗措施凹字型倒虹管：（混凝土管）
设计流量Q=11.47L/S
进水管管径DN=300mm
进水管流速V= 1.12m/s
倒虹管数量n=1个
单管设计流量Q=11.47L/S
倒虹管长度L=40m
倒虹管管径DN=200mm
倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水倒虹管损失：
n=0.013
由v=R2/3i1/2/n计算i=0.0012
h=il+Σξ（v2/2g）
=0.06m
多折型倒虹管：（混凝土管）
设计流量Q=11.47L/S
进水管管径DN=300mm
进水管流速V= 1.12m/s
倒虹管数量n=1个
单管设计流量Q=11.47L/S
倒虹管长度L=40m
倒虹管管径DN=200mm
倒虹管流速V=0.37m/s进水管流速V= 1.12m/s(倒虹管流速大于进水
倒虹管损失：
n=0.013
由v=R2/3i1/2/n计算i=0.0012
h=il+Σξ（v2/2g）
=0.07m
，深度较小的情况。
应敷设3条管道，2条工作，1条备用。
底不小于1.0m。
时，应加定期冲洗措施，冲洗流速不小于1.2m/s。
(倒虹管流速大于进水管流速)
管流速大于进水管流速)。
