整理自动扶梯自动人行道整机安装检查记录自动扶梯和自动人行道是现代城市交通工具和公共场所的重要组成部分，其正常运行对于保障乘客的安全和流畅出行有着重要意义。
因此，在安装这些设备时，必须进行严格的检查，确保其符合安全标准和规定。
下面是一份自动扶梯和自动人行道整机安装检查记录的模板，可供参考。
一、工程基本信息1.工程名称：2.工程地点：3.设备型号：4.设备制造商：5.设备安装单位：6.安装日期：7.检查日期：二、检查内容A.设备基本信息1.设备外观检查-检查扶梯/人行道整机表面是否平整，无明显划痕或损伤。
-检查扶梯/人行道外观颜色是否一致。
-检查扶梯/人行道所处位置是否与图纸一致。
2.安全警示标识检查-检查设备是否配备了必要的安全警示标识，如“禁止逆行”、“请勿儿童独自乘坐”等。
-检查安全警示标识的位置是否明显，易于被乘客注意到。
B.电气系统检查1.输电线路检查-检查设备的输电线路是否符合电气安装规范，如导线的粗细、色彩搭配等。
-检查线路的绝缘性能是否合格，是否存在接地故障。
2.控制系统检查-检查设备控制系统的布线是否规范，各线缆应牢固固定，防止松动。
-检查设备控制系统的电气元件是否正常工作，如按钮、指示灯等。
C.机械系统检查1.扶梯/人行道链条检查-检查链条的材质和规格是否符合设计要求。
-检查链条的张紧力是否适当，过紧或过松都会影响设备的正常运行。
2.传动系统检查-检查传动系统的零部件是否完好，如齿轮、皮带等。
-检查传动系统的润滑情况，确保运行顺畅，无异常噪音。
3.踏板/人行道板面检查-检查踏板/人行道板面的平整度，是否有凹陷或松动。
-检查踏板/人行道板面的防滑性能，是否符合安全标准要求。
D.安全系统检查1.安全触手检查-检查安全触手的灵敏度，确保在乘客意外摔倒时能及时停止设备。
-检查安全触手的位置是否合适，是否能够被乘客轻松触及。
2.紧急停止系统检查-检查紧急停止按钮的位置是否合适，易于被乘客发现并操作。

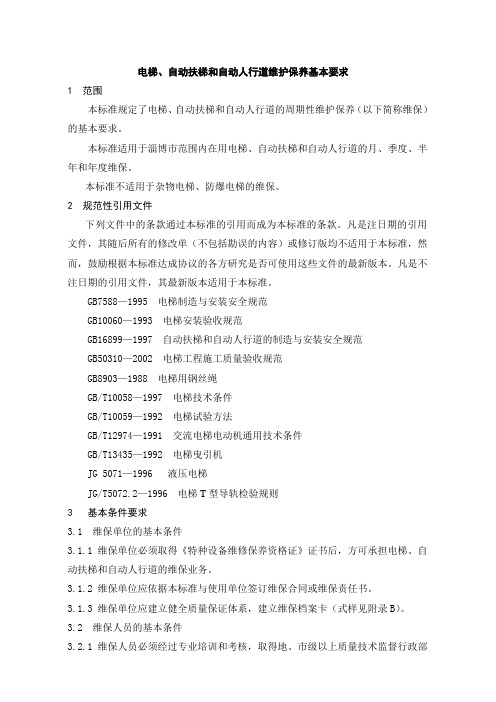

电梯、自动扶梯和自动人行道维护保养基本要求1 范围本标准规定了电梯、自动扶梯和自动人行道的周期性维护保养（以下简称维保）的基本要求。
本标准适用于淄博市范围内在用电梯、自动扶梯和自动人行道的月、季度、半年和年度维保。
本标准不适用于杂物电梯、防爆电梯的维保。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB7588—1995 电梯制造与安装安全规范GB10060—1993 电梯安装验收规范GB16899—1997 自动扶梯和自动人行道的制造与安装安全规范GB50310—2002 电梯工程施工质量验收规范GB8903—1988 电梯用钢丝绳GB/T10058—1997 电梯技术条件GB/T10059—1992 电梯试验方法GB/T12974—1991 交流电梯电动机通用技术条件GB/T13435—1992 电梯曳引机JG 5071—1996 液压电梯JG/T5072.2—1996 电梯T型导轨检验规则3 基本条件要求3.1 维保单位的基本条件3.1.1 维保单位必须取得《特种设备维修保养资格证》证书后，方可承担电梯、自动扶梯和自动人行道的维保业务。
3.1.2 维保单位应依据本标准与使用单位签订维保合同或维保责任书。
3.1.3 维保单位应建立健全质量保证体系，建立维保档案卡（式样见附录B）。
3.2 维保人员的基本条件3.2.1维保人员必须经过专业培训和考核，取得地、市级以上质量技术监督行政部门颁发的《特种设备作业人员资格证》证书后，方可从事相应的工作。
3.2.2 维保人员的数量应与工作量相适应，至少有二人一起相互配合作业。
3.2.3 维保人员应熟练掌握所维保电梯的原理、结构、性能，特别是电气控制系统及电力拖动系统基本环节，并能正确分析、排除各种故障。

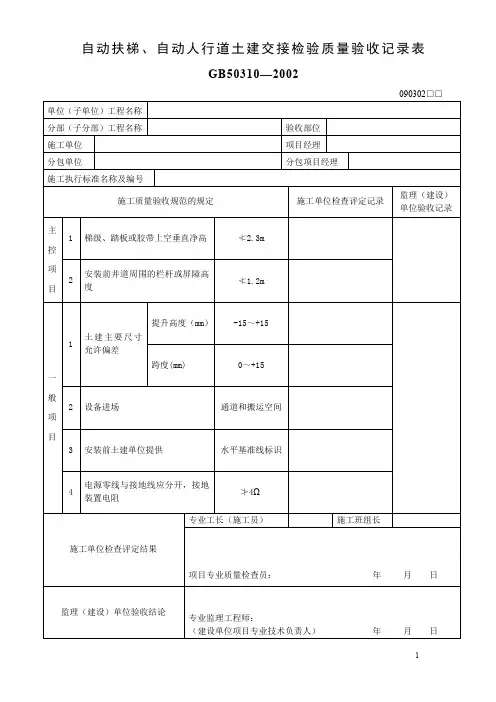

自动扶梯、自动人行道土建交接检验质量验收记录表
GB50310—2002
说明
090302
主控项目
1、自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。
2、在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。
一般项目
1、土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为：提升高度-15～＋15mm；
跨度0～＋15mm。
2、根据产品供应商的要求应提供设备进场所需的通道和搬运空间。
3、在安装之前，土建施工单位应提供明显的水平基准线标识。
4、电源零线和接地线应始终分开。
接地装置的接地电阻值不应大于4Ω。

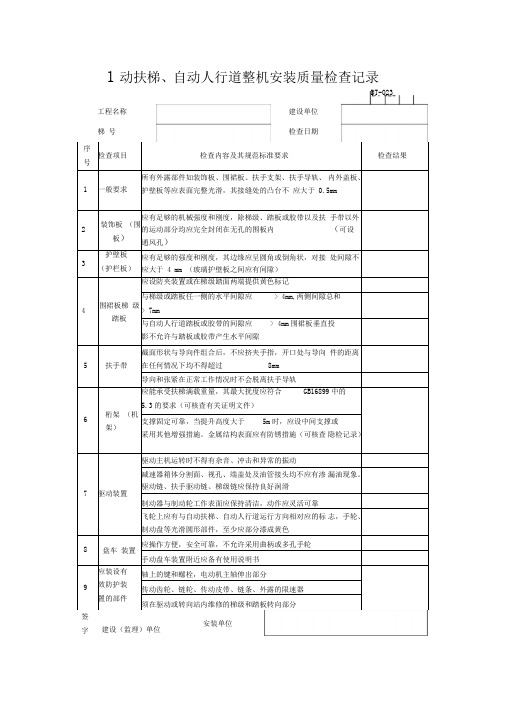

1动扶梯、自动人行道整机安装质量检查记录工程名称建设单位DT-023序号检查项目检查内容及其规范标准要求检查结果1 一般要求所有外露部件如装饰板、围裙板、扶手支架、扶手导轨、内外盖板、护壁板等应表面完整光滑，其接缝处的凸台不应大于 0.5mm2装饰板（围板）应有足够的机械强度和刚度，除梯级、踏板或胶带以及扶手带以外的运动部分均应完全封闭在无孔的围板内（可设通风孔）3护壁板（护栏板）应有足够的强度和刚度，其边缘应呈圆角或倒角状，对接处间隙不应大于 4 mm （玻璃护壁板之间应有间隙）4围裙板梯级踏板应设防夹装置或在梯级踏面两端提供黄色标记与梯级或踏板任一侧的水平间隙应> 4mm,两侧间隙总和> 7mm与自动人行道踏板或胶带的间隙应> 4mm围裙板垂直投影不允许与踏板或胶带产生水平间隙5 扶手带截面形状与导向件组合后，不应挤夹手指，开口处与导向件的距离在任何情况下均不得超过8mm导向和张紧在正常工作情况时不会脱离扶手导轨6桁架（机架）应能承受扶梯满载重量，其最大扰度应符合GB16899中的5.3的要求（可核查有关证明文件）支撑固定可靠，当提升高度大于5m时，应设中间支撑或采用其他增强措施。
金属结构表面应有防锈措施（可核查隐检记录）7 驱动装置驱动主机运转时不得有杂音、冲击和异常的振动减速器箱体分割面、视孔、端盖处及油管接头均不应有渗漏油现象。
驱动链、扶手驱动链、梯级链应保持良好润滑制动器与制动轮工作表面应保持清洁，动作应灵活可靠飞轮上应有与自动扶梯、自动人行道运行方向相对应的标志，手轮、制动盘等光滑圆形部件，至少应部分漆成黄色8 盘车装置应操作方便，安全可靠，不允许采用曲柄或多孔手轮手动盘车装置附近应备有使用说明书9 应装设有效防护装置的部件轴上的键和螺栓，电动机主轴伸出部分传动齿轮、链轮、传动皮带、链条、外露的限速器须在驱动或转向站内维修的梯级和踏板转向部分检查日期安装单位梯号签字建设（监理）单位。
自动扶梯和自动人行道日常维护保养记录日期：2024年10月1日时间：9:00-10:00地点：XX商场项目一：外观检查在开始维护保养之前，我们首先对自动扶梯和自动人行道的外观进行了全面的检查。
我们检查了扶梯和人行道的表面是否平整，是否有破损和脏污，是否有明显的裂缝和松动的部件。
所有表面都没有问题，并及时清洗了扶梯和人行道的表面。
项目二：安全带检查接下来，我们检查了自动扶梯和自动人行道的安全带是否完好，并测试了其工作状态。
我们确保安全带没有磨损、干裂或断裂，能够正常地张紧和放松。
测试结果显示，所有安全带工作正常，无需更换。
项目三：链轮和链条润滑为了确保自动扶梯的正常运转，我们对链轮和链条进行了润滑。
我们使用了专用的链条润滑剂，并确保每个链条的润滑情况。
在检查过程中，我们发现了一个链轮的润滑情况不佳，我们及时给予了维修，并更换了润滑剂。
项目四：电源系统检查电源系统是自动扶梯和自动人行道的核心部件，我们对其进行了全面的检查。
我们检查了电源线是否损坏，电源开关是否正常，电压是否稳定等。
检查结果显示，电源系统正常工作，没有任何问题。
项目五：遥控器功能测试为了确保自动扶梯和自动人行道的远程控制功能正常，我们测试了遥控器的功能。
我们使用遥控器开关了自动扶梯和自动人行道，测试了其正常启动、停止和调速的功能。
测试结果显示，遥控器正常工作，所有功能都正常。
项目六：安全报警系统测试安全报警系统是自动扶梯和自动人行道的重要保护措施，我们对其进行了测试。
我们模拟了一个紧急情况，并触发了安全报警系统。
测试结果显示，安全报警系统正常工作，能够及时响应并停止运行。
根据以上的维护保养记录，自动扶梯和自动人行道的运行状态良好，各项功能正常。
我们建议继续进行定期的维护保养，以确保其长期的正常运行和安全使用。

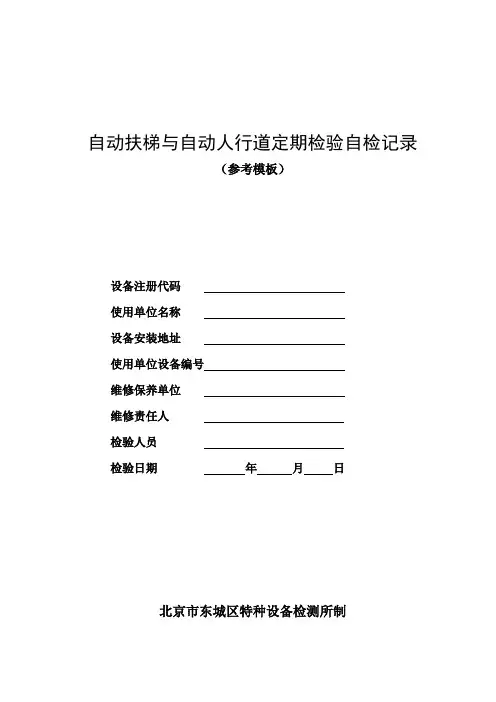

自动扶梯与自动人行道定期检验自检记录（参考模板）设备注册代码使用单位名称设备安装地址使用单位设备编号维修保养单位维修责任人检验人员检验日期年月日北京市东城区特种设备检测所制填写说明一、填写要求1、本记录适用于自动扶梯与自动人行道的定期检验。
2、自检实施单位对记录中填写内容的真实性及其与实物的一致性负责，表格中需要签字的维修保养单位负责人或授权人（须有授权书）、维修保养人员、检查人员须由本人签字，不准代签。
维修保养人员、检查人员必须持相关“特种设备作业人员”证书并在有效期内。
3、应使用钢笔或签字笔填写，不得使用铅笔、圆珠笔，如遇记录错误确需更改时，应采用单杠划去原始数据，在旁边写上更改后数据，加盖或签上更改人的印章或姓名。
4、“检查结果”一栏中有数据要求的项目应填写实测数据或技术处理后数据，有最大、最小值要求的要分别填写实测最大、最小值；无数据要求的，可填画合格符号“√”或不合格符号“×”；若无此项目时，画“／”。
“检验结论”一栏中只能填写“合格”、“不合格”。
必要时，相关项目应当另列表格或者附图，以便数据的记录和整理。
5、自检记录中的结论是对被检设备是否安全给出的结论，必须注明“合格”或“不合格”。
6、记录中不应遗留空白表格，无此项或不详情况应填写斜线“/”或“不详”。
7、检验项目及其内容有“★”的项目，对于允许按照GB16899-1997及更早期标准生产的自动扶梯和自动人行道，可以按照《自动扶梯和自动人行道监督检验规程》(国家质量监督检验检疫总局 2002年)中的有关规定进行检验。
8、2.2防护、6.2梳齿板夹异物保护、6.4非操纵逆转保护、6.7梯级或踏板的下陷保护、7.1检修控制装置的设置、7.2检修控制装置的操作、10.2扶手带的运行速度偏差等7个项目，对于制造日期为1998年2月1日以前的设备不作为否决项，按“无此项”项处理。
9、本记录结论页须加盖维保单位公章或者其他专用章。

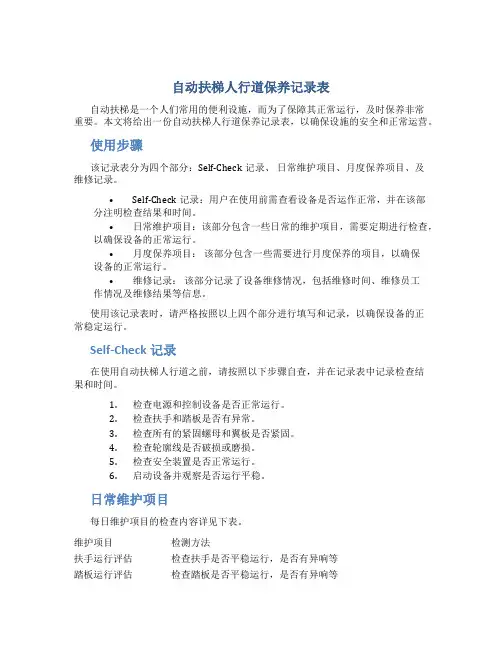

自动扶梯人行道保养记录表自动扶梯是一个人们常用的便利设施，而为了保障其正常运行，及时保养非常重要。
本文将给出一份自动扶梯人行道保养记录表，以确保设施的安全和正常运营。
使用步骤该记录表分为四个部分：Self-Check记录、日常维护项目、月度保养项目、及维修记录。
•Self-Check记录：用户在使用前需查看设备是否运作正常，并在该部分注明检查结果和时间。
•日常维护项目：该部分包含一些日常的维护项目，需要定期进行检查，以确保设备的正常运行。
•月度保养项目：该部分包含一些需要进行月度保养的项目，以确保设备的正常运行。
•维修记录：该部分记录了设备维修情况，包括维修时间、维修员工作情况及维修结果等信息。
使用该记录表时，请严格按照以上四个部分进行填写和记录，以确保设备的正常稳定运行。
Self-Check记录在使用自动扶梯人行道之前，请按照以下步骤自查，并在记录表中记录检查结果和时间。
1.检查电源和控制设备是否正常运行。
2.检查扶手和踏板是否有异常。
3.检查所有的紧固螺母和翼板是否紧固。
4.检查轮廓线是否破损或磨损。
5.检查安全装置是否正常运行。
6.启动设备并观察是否运行平稳。
日常维护项目每日维护项目的检查内容详见下表。
维护项目检测方法扶手运行评估检查扶手是否平稳运行，是否有异响等踏板运行评估检查踏板是否平稳运行，是否有异响等轮廓线进口处评估检查轮廓线进口处是否平稳，有无凹陷，磨损等轮廓线中间部位评估检查轮廓线中间部位是否平稳，有无凹陷，磨损等轮廓线出口处评估检查轮廓线出口处是否平稳，有无凹陷，磨损等安全装置评估检查安全装置是否正常运行，有无异常月度保养项目每月需要进行的保养项目包括以下内容：1.轮廓线检查：检查轮廓线的状态。
如有磨损或凹陷请及时替换。
2.扶手和踏板检查：检查扶手和踏板是否有损伤并进行清洗。
3.安全装置检查：检查安全装置是否正常运行，并进行清洗。
这些保养项目是为了确保设备始终处于良好的状态，耐用和安全。
ThyssenKrupp Elevator （China ）蒂森克虏伯电梯（中国）
序号No.重要程度
Ⅰ
Ⅱ
C
N/A
11.1Ⅰ11.2Ⅰ11.3Ⅰ
1
1.42
2.1Ⅰ12.2Ⅰ12.3Ⅰ12.4Ⅰ12.5Ⅱ
1
2.63
3.1Ⅰ13.2Ⅰ13.3Ⅱ13.4Ⅱ13.5Ⅱ13.6Ⅰ13.7Ⅱ13.8Ⅱ13.9Ⅱ
1
3.104
4.1Ⅱ14.2Ⅰ14.3Ⅱ14.4
Ⅰ
1
电气配线按规定合理绑扎整齐
室外型扶梯下机仓内积水坑挥发网良好梯级表面不应破损，梯级两则锁紧档圈应紧固，若用止回垫片应按工艺要求弯折锁紧。
在运行方向和横向不应有过量的游动其它：
连续两个梯级或踏板之间的间隙应≤6mm
维保员Serviceman 项目/ Item
梯级、踏板与围裙板的单侧水平间隙≤4mm，在两侧对称位置处测得的间隙总和≤7mm
检修控制装置安全有效，自动扶梯或自动人行道只允许在操作元件用手长期按压时间内运转，停止开关一旦动作就应保持在断开位置电气部件应采用防护罩壳，以防直接触电
主电源开关能切断除照明和检修维护用插座电源以外的电源, 且开关有明显标志
在驱动主机附近，转向站中或控制装置旁，应装设一只能切断电动机、制动器释放装置和控制电路电源的停止开关梯级/踏板，梳齿板
室外型扶梯加热器有独立电源且工作正常
分公司Branch:
电梯编号Ele. Serial No 备注Remarks
检查部门Check Dept

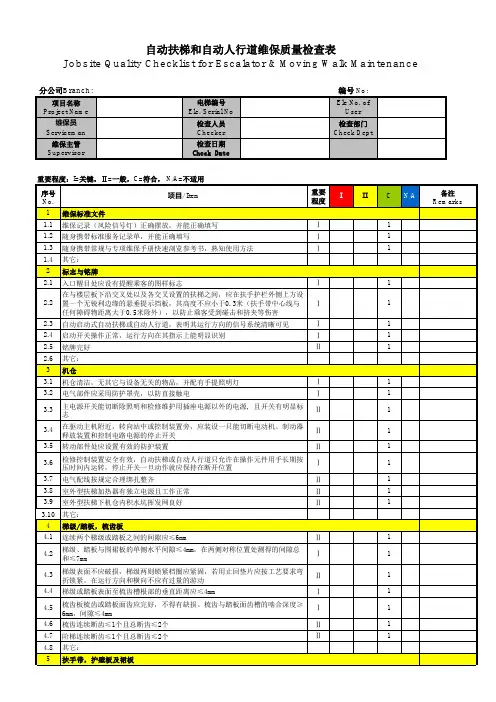

自动扶梯和自动人行道维保质量检查表
Jobsite Quality Checklist for Escalator & Moving Walk Maintenance
项目名称Project Name 编号用户梯号
Ele No. of User 检查日期Check Date
维保主管Supervisor
维保记录（风险信号灯）正确摆放，并能正确填写随身携带标准服务记录单，并能正确填写
机仓清洁，无其它与设备无关的物品，并配有手提照明灯其它：维保标准文件
随身携带常规与专项维保手册快速浏览参考书，熟知使用方法标志与铭牌
入口醒目处应设有提醒乘客的图样标志
检查人员Checker 梯级或踏板表面至梳齿槽根部的垂直距离应≤4mm
在与楼层板下沿交叉处以及各交叉设置的扶梯之间，应在扶手护栏外侧上方设置一个无锐利边缘的悬垂提示挡板，其高度不应小于0.3米（扶手带中心线与任何障碍物距离大于0.5米除外），以防止乘客受到碰击和挤夹等伤害自动启动式自动扶梯或自动人行道，表明其运行方向的信号系统清晰可见其它：转动部件处应设置有效的防护装置
启动开关操作正常，运行方向在其指示上能明显识别铭牌完好机仓
t k
被检查方签字/Aknowledged by the checked party：日期Date:。
