图1 遥控器解锁、闭锁时的信息传递路径图2 仪表板上黄色的转向灯指示灯按下危险警告灯开关,正常车辆前后的转向灯应与后视镜上的转向灯、仪表板上的危险警告指示灯同步闪烁。
而该车按下危险警告灯开关时,前后的转向灯闪烁,后视镜和仪表板上的灯光都障也可能造成遥控器失灵,以及防盗信号异常等。
因转向盘已经锁止,检查转向柱控制单元J527插接器比较困难。
于是打开收音机,收音机可以工作,通过推入钥匙再拔出的方式检查,发现拔出图3 J519的G插接器端子含义结合以上过程分析,寻找信号传输的公共部分,舒适总线成为重点排查的的相关资料(图3),用万用表(救援时手中只有万用表)通过背插方式测量舒适总线的电压。
打开危险警告灯开关唤醒总线,测量J519的号总线端子,电压都接近0 V。
操作超车灯开关,测量的总线电压经短接的继电器替换上之后(图入钥匙,发现仪表板能够点亮,但危险警告灯依然不能工作。
此时偶尔还能听到用户描述的“滋滋”声,但一直找不到声源。
打开危险警告灯开关,相应的指示灯不显示,确定故障出现在舒适总线,而且是舒适总线转向柱电子装置控制单元 2.闪烁报警装置指示灯 3.未占用 4.照明调节器、开关、仪表 5./便捷功能系统CAN总线Low 8.舒适/便捷功能系统CAN总线High 9.照明调节器、开关、仪表 11.端子15转向柱电子装置控制单元 12.照明调节器、开关、仪表图1 断环诊断的结果笔者重新分析了故障后猜想,断环诊断虽然没有光学故障,但是也可能存在光纤偶发中断的情况。
于是替换原车J794至J285的光纤,故障现象消失。
反复验证故障,故障均没有出现,车辆恢复正常。
故障排除:更换J794至J285的光纤,故障排除。
汽车维修2020.2迈腾轿车起动机不运转故障检修方法黎世锟全国职业院校技能大赛是教育部发起并牵头,专业覆盖面最广,参赛选手最多,社会影响最大,是职业院校的“高考”,每年数以万计的师生为之奋斗。
现以大赛指定用车大众迈腾的经典疑难故障为案例进行剖析,以飨读者。
一、故障现象2019广西电力职业技术学院汽车检测技能大赛暨2019全国职业院校技能选拔赛中精心设计了一辆2018款一汽大众迈腾2.0轿车的故障。
进入驾驶室,打开点火开关,仪表盘指示灯正常,踩下制动踏板按下起动键,起动发动机,起动机不运转,起动机内无触点吸合的声音。
二、电路分析查阅大众迈腾轿车起动系统电路图如图1所示。
大众迈腾轿车起动机运行的首要条件是先经过内部防盗系统确认当前钥匙是否为已授权,如果验证为已授权,则将解除防盗并接通15电源,同时发动机控制单元J623将解除点火和燃油限制。
具体原理分析:驾驶员打开点火开关,进入及起动许可控制单元J965开始处理信号,一方面通过单线唤醒J519,另外一方面唤醒舒适CAN总线系统,查询防盗锁止系统是否为有授权钥匙。
如果为授权钥匙,则防盗锁止系统控制单元发送解锁命令,打开电子转向柱、唤醒舒适总线点亮仪表、唤醒汽车整个动力总线系统。
通过上述成功完成发动机控制单元和仪表控制单元的数据比较后,防盗锁止系统颁发起动许可指令。
当变速杆处于P位或N位,驾驶员踩制动踏板,按下一键起动按钮,点火开关信号传输给进入和起动许可控制单元J965,J965将起动允许信号通过T40/15端子传至发动机控制单元J623的T91/60端子,J623则接通起动继电器J906和J907线圈接地回路。
起动继电器J906的71端子和J907的82端子同时由保险丝架C的SC49熔丝供电,通过D52连接点分开,分别提供J906、J907起动继电器线圈电源,在发动机控制单元J623的T91/87和T91/88接地瞬间起动继电器线圈工作,J906和J907触点均闭合,电源+30由保险架SB的B1端子进入,通过起动继电器J906触点进入起动继电器J907触点,再流过SB23(30A)熔丝,最后从保险架SB的23A端子出来,将电源供给起动机B电磁线圈50端子,起动机电磁线圈工作,离合器甩出,起动机电磁继电器触点闭合,蓄电池+B大电流通过起动机B的30端子进入起动机转子和定子,起动机运转,带动飞轮旋转进而起动发动机。

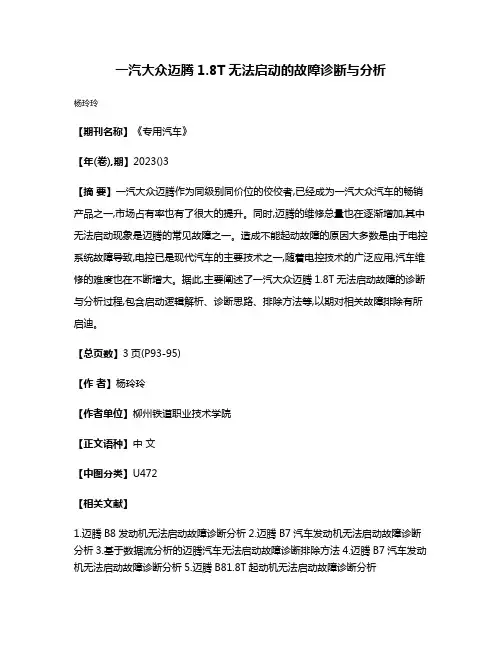

一汽大众迈腾1.8T无法启动的故障诊断与分析
杨玲玲
【期刊名称】《专用汽车》
【年(卷),期】2023()3
【摘要】一汽大众迈腾作为同级别同价位的佼佼者,已经成为一汽大众汽车的畅销产品之一,市场占有率也有了很大的提升。
同时,迈腾的维修总量也在逐渐增加,其中无法启动现象是迈腾的常见故障之一。
造成不能起动故障的原因大多数是由于电控系统故障导致,电控已是现代汽车的主要技术之一,随着电控技术的广泛应用,汽车维修的难度也在不断增大。
据此,主要阐述了一汽大众迈腾1.8T无法启动故障的诊断与分析过程,包含启动逻辑解析、诊断思路、排除方法等,以期对相关故障排除有所启迪。
【总页数】3页(P93-95)
【作者】杨玲玲
【作者单位】柳州铁道职业技术学院
【正文语种】中文
【中图分类】U472
【相关文献】
1.迈腾B8发动机无法启动故障诊断分析
2.迈腾B7汽车发动机无法启动故障诊断分析
3.基于数据流分析的迈腾汽车无法启动故障诊断排除方法
4.迈腾B7汽车发动机无法启动故障诊断分析
5.迈腾B81.8T起动机无法启动故障诊断分析
因版权原因,仅展示原文概要,查看原文内容请购买。
栏目编辑:杨潍赫 yangwh@652016/09·汽车维修与保养图3 轴速度传感器图4 诊断仪数据本车第一次维修检测出T C M 存储故障码“P0722,输出速度传感器电路低电压”,变速器故障引起发动机、A BS、ESP警告灯连带报警,这是历史故障码,虽经清除,路试中变速器也没有进入4挡应急模式,但是客户在使用该车中故障码再现。
第二次维修对干扰电磁波、输出轴转速传感器、相关线路进行排查,最终怀疑TCM故障,将其送出修理,至此故障排除。
本案例说明报出历史故障码必然存在硬性故障点,一定要详查传感器、线路、电脑。
专家点评 —李玉茂速器控制模块)的故障决定再进行下一步的操作:将输出、输入两信号线互换。
放置一晚后,再次观测对比诊断仪中的输入、输出信号,结果发现:输入有信号,输出无信号。
故怀疑T CM 故障,检修T CM ,更换内部相关部件后,故障彻底被排除。
维修小结排除此故障整整用了一周的时间。
此偶发故障从一开始的倒件试车,到重现故障后有针对性地检测,一步一步将故障点锁定在了TCM 上。
图1 不带继电器的启动电路图2 带继电器的启动电路2007款迈腾启动机无法运转◆文/甘肃 逯玉林故障现象一辆2007年生产的一汽大众迈腾1.8 TSI 轿车,发动机型号BYJ,5挡手动变速器,行驶里程80 000km。
该车曾发生正面碰撞,气囊被引爆,更换了仪表台及相关碰撞事故损坏件,打开点火开关时仪表警告灯均正常,但启动机无法运转。
故障诊断与排除接车后打开前大灯远光,发现灯光明亮;按喇叭开关,喇叭发出响亮的声响;启动机无转动迹象,测量蓄电池电压正常,并且按下启动按钮时电压并没有下降。
1.常见的三种启动电路(1)不带继电器的启动电路(图1),进入启动机电磁开关的电流由点火开关直接供给,但新车型很少采用这种电路。
(2)带继电器的启动电路(图2),在自动变速器的车型上还带有启动锁止继电器,继电器接收P/N 挡位信号控制电磁开关的电流。
龙源期刊网
迈腾轿车无法起动故障的排除
作者:韩顺武
来源:《汽车与驾驶维修》2013年第07期
关键词:搭铁线锈蚀
故障现象:一辆2011年产迈腾1.8T手动挡轿车,行驶里程1.4万km。
客户反映该车发动机无法起动。
检查分析:维修人员打开点火开关尝试起动发动机,但起动机不运转,电子驻车制动系统故障灯点亮报警(EPB灯)。
利用大众专用诊断仪VAS5052A检测电子驻车制动系统控制单元。
发现有故障码03128,静态,无故障含义,无法删除;检查发动机控制单元,无故障记录。
进入J519控制单元,发现50号继电器无法激活,该继电器是受离合器开关控制的。
再读取发动机控制单元66组数据,发现离合器开关无信号。
同时发现制动开关只有1个信号,这是不正常的,制动开关应该有2个信号才对。
分析认为,离合器信号和制动信号同时出现问题,两者之间必然有联系。
进一步分析电路图,发现两者共用一个搭铁点645。
用万用表电阻挡测量离合器踏板传感器G476的T5j/1门端脚到蓄电池负极的阻值,结果显示为1kΩ,再测量制动开关F63到负极的阻值,同样为1kΩ。
检测结果显示两者阻值均过大,可以肯定是搭铁点存在问题。
故障排除:根据电路图,搭铁点645在前围板处,检查发现搭铁点严重锈蚀。
处理搭铁点,发动机可以正常起动,发动机控制单元66组数据也恢复正常,故障码03128可以清除,EPB灯熄灭,故障排除。
回顾总结:检查时发现离合器开关和制动开关同时出现故障,此时不能盲目换件,应分析其关联处。
结合电路图分析,可发现两者共用搭铁点,最终确定这就是故障点。
大众迈腾1.8T 起动机不工作
摘要:迈腾1.8T AT 车辆无法起动,起动机不动作。
故障现象:车辆无法起动,起动机不动作。
故障诊断过程:
1. 利用VAS5052A 检测无故障码。
2. 检查电瓶电压为12.8V,说明电瓶电压正常,检测起动机上的50 线电压,发现此处在起动时没有电压。
3. 分析起动机的工作电压来源:
图9-1 起动机工作电压来源
从图中可知,影响起动机的工作因素主要有:
? J519 车载电源控制单元
? 防盗控制系统(E415,J623,J393,J764)
? 变速箱档位在P/N 档
? 线路
故障原因分析:
从上述分析中,我们根据实际维修可操作性进行起动机电路的分析,根据如下电路图:
检测起动机励磁开关无电压,进一步检查起动机继电器
J682,发现J682 的6/85 处无电压,J682 位置如图9-3 所示。
J682 无控制电压,而此处的电压来源是J519,故从J519 处检测,发现T11/11 和T8t/1 处无电压。
从上述检测说明J519 就没有控制起动机动作,我们进一步检测引起J519 不控制起动机的原因:
观察J519 的数据流:
从数据流中发现P/N 开关已接通,说明P/N 开关没有问题,但观察输入端50,没有电,而此电源与E415 有关,看电路图:
在检测E415 时,发现T16f/6,T16f/14 脚没有50 正电,而T16f/8 脚有正电,说明E415触点没闭合。
经过分析起动机不工作的原因应为E415 故障。
故障处理方法:更换E415 故障排除。
专用工具/设备:VAS5052A 万用表
案例点评及建议:
检修故障时先理清思路,在检查车辆无法起动时,要分
析引起不能起动原因,然后再进行维修。
能充分利用原理和电路图去维修。
