学校机房布线要点论文

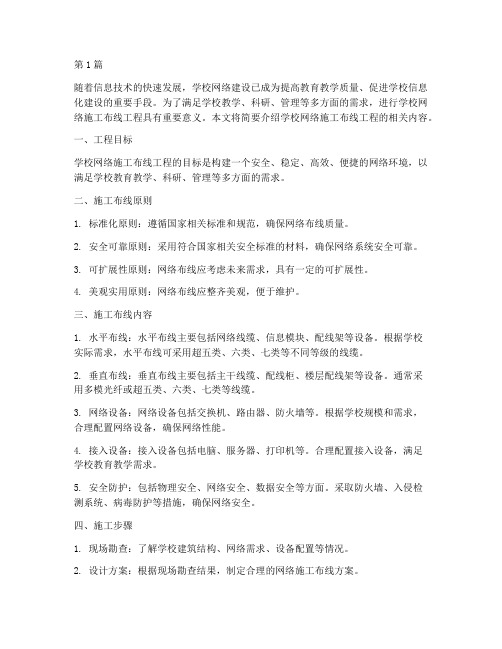

第1篇随着信息技术的快速发展，学校网络建设已成为提高教育教学质量、促进学校信息化建设的重要手段。

为了满足学校教学、科研、管理等多方面的需求，进行学校网络施工布线工程具有重要意义。

本文将简要介绍学校网络施工布线工程的相关内容。

一、工程目标学校网络施工布线工程的目标是构建一个安全、稳定、高效、便捷的网络环境，以满足学校教育教学、科研、管理等多方面的需求。

二、施工布线原则1. 标准化原则：遵循国家相关标准和规范，确保网络布线质量。

2. 安全可靠原则：采用符合国家相关安全标准的材料，确保网络系统安全可靠。

3. 可扩展性原则：网络布线应考虑未来需求，具有一定的可扩展性。

4. 美观实用原则：网络布线应整齐美观，便于维护。

三、施工布线内容1. 水平布线：水平布线主要包括网络线缆、信息模块、配线架等设备。

根据学校实际需求，水平布线可采用超五类、六类、七类等不同等级的线缆。

2. 垂直布线：垂直布线主要包括主干线缆、配线柜、楼层配线架等设备。

通常采用多模光纤或超五类、六类、七类等线缆。

3. 网络设备：网络设备包括交换机、路由器、防火墙等。

根据学校规模和需求，合理配置网络设备，确保网络性能。

4. 接入设备：接入设备包括电脑、服务器、打印机等。

合理配置接入设备，满足学校教育教学需求。

5. 安全防护：包括物理安全、网络安全、数据安全等方面。

采取防火墙、入侵检测系统、病毒防护等措施，确保网络安全。

四、施工步骤1. 现场勘查：了解学校建筑结构、网络需求、设备配置等情况。

2. 设计方案：根据现场勘查结果，制定合理的网络施工布线方案。

3. 材料采购：根据设计方案，采购所需的网络线缆、设备、配件等。

4. 施工：按照设计方案，进行网络布线施工。

包括水平布线、垂直布线、网络设备安装、接入设备配置等。

5. 测试与验收：完成施工后，进行网络测试，确保网络性能符合要求。

6. 培训与维护：对学校教师进行网络使用培训，同时建立网络维护制度，确保网络长期稳定运行。

浅谈校园网络中心机房建设方案的设计与实现论文关键词：中心机房系统整体规划论文摘要：高校网络中心机房是校园网络的核心枢纽，该文结合广东理工职业学院中心机房工程建设实践，简单介绍了校园网中心机房设计原则及机房建设的整体规划，对详细设计部分内容做了重点论述。

中心机房是校园网络的核心与枢纽,是数据交换的中心和数据存储中心,如何严格按照国家标准，参照国际先进规范，建设一个现代化、规范化的机房，为计算机的可靠运行提供一个稳定的环境，成为人们日益关心的课题。

校园网络中心机房环境，包括硬件与软件环境，是一门多学科综合技术，为了保证各种智能设备与计算机系统稳定可靠运转，计算机机房环境必须满足计算机等微电子设备和工作人员对温度、湿度、洁净度、电磁强度、屏蔽、防漏、电源质量、振动、防雷、接地和安全保卫等要求。

中心机房建设工程是一种涉及到空调技术、供配电技术、抗干扰技术、防雷防过压技术、净化技术、消防技术、安防技术、建筑和装饰技术等多种专业的综合性的产业。

1项目介绍广东理工职业学院中山校区网络中心机房，面积共约150平方米。

层高4.5米，装修完成后要求净高达2.8米，包括各类功能房间，整个中心机房基本工程包括有机房装修系统、配电系统、防雷接地系统、空调及新风系统、消防系统、综合布线系统、门禁系统、闭路监视系统、kv系统等。

机房区域规划基本可分为四大部份，主机房、配线间、气瓶间、配电间。

1)主机房：用于放置ups电源主机及各种服务器设备等各弱电系统设备安装区域。

面积为105.3平方米。

2)配线区：用于放置网络机柜、网络设备、光配线架、网络配线架等设备安装区域。

面积为12.3平方米。

3)配电间：用于放置电池、市电配电柜、ups配电柜等配电设备。

面积为18.6平方米。

4)气瓶间：用于放置气瓶等消防设备。

面积为14.4平方米。

2设计原则机房建设工程，要以兼顾人机并重之原则，设计应以运行条件、安全可靠作为首要的考虑因素，在保证系统运行的可靠性、系统的设计寿命、信息安全的要求的基础上保证操作人员的工作环境。

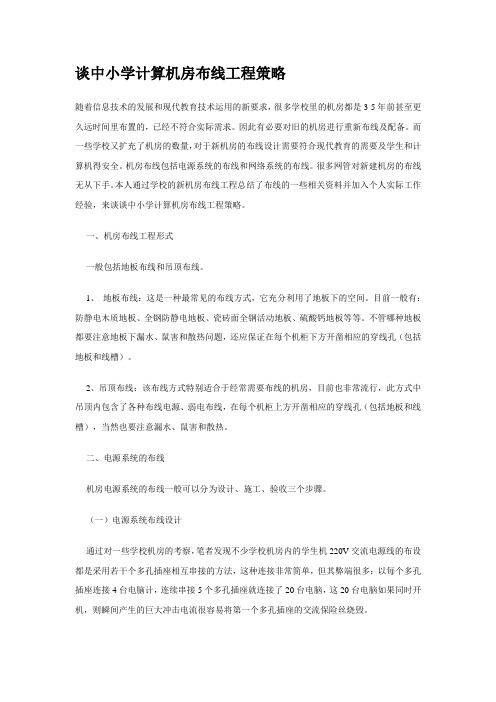

谈中小学计算机房布线工程策略随着信息技术的发展和现代教育技术运用的新要求，很多学校里的机房都是3-5年前甚至更久远时间里布置的，已经不符合实际需求。

因此有必要对旧的机房进行重新布线及配备。

而一些学校又扩充了机房的数量，对于新机房的布线设计需要符合现代教育的需要及学生和计算机得安全。

机房布线包括电源系统的布线和网络系统的布线。

很多网管对新建机房的布线无从下手。

本人通过学校的新机房布线工程总结了布线的一些相关资料并加入个人实际工作经验，来谈谈中小学计算机房布线工程策略。

一、机房布线工程形式一般包括地板布线和吊顶布线。

1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间。

目前一般有：防静电木质地板、全钢防静电地板、瓷砖面全钢活动地板、硫酸钙地板等等。

不管哪种地板都要注意地板下漏水、鼠害和散热问题，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。

2、吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

二、电源系统的布线机房电源系统的布线一般可以分为设计、施工、验收三个步骤。

（一）电源系统布线设计通过对一些学校机房的考察，笔者发现不少学校机房内的学生机220V交流电源线的布设都是采用若干个多孔插座相互串接的方法，这种连接非常简单，但其弊端很多：以每个多孔插座连接4台电脑计，连续串接5个多孔插座就连接了20台电脑，这20台电脑如果同时开机，则瞬间产生的巨大冲击电流很容易将第一个多孔插座的交流保险丝烧毁。

目前市电供应系统普遍采用三相四线制供电模式，建议仍在使用两相供电的学校机房更换为三相四线制的供电模式。

对于机房来说，主要用电系统有：1、空调：一般使用立式空调，而且功耗很大，每台功率一般在3500-4500W之间，必须给空调配备专用电源线路。

2、计算机：一般在对电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。

浅谈机房的综合布线机房工程从技术要求上的特点是，要求防电磁干扰，比较恒定的温度、湿度，有不间断的供电系统，有良好的接地系统，有一个等电位的环境，防尘等等。

不但要考虑装饰装修的感官效果，更重要的是要考虑设备对环境的各种要求，因此为保证设备能够安全有效的运行，设计中要进行多方面的综合考虑，努力做到重点部位重点突出，并且在保证质量的前提下，做到经济、美观、实用、安全。

机房基础设施主要考虑以下几方面：一、防尘大量粉尘的污染容易造成电子设备的运转失灵，乃至使整个工作系统陷入瘫痪状态，一般单位的重要电子设备均被放臵在主机房内，所以保持主机房区域免受粉尘侵入，便成为机房设计着重需要考虑的问题之一。

对机房区的窗户进行密封处理，换气机加大机房区的空气压力，保证机房区的气压比机房外的气压高10～20Pa，利用换气机对进入室内空气的净化能力，最大程度的减少了空气携带灰尘的可能性，保证室内与室外气压为正压差，凡进入室内的空气必须经过新风机过滤。

综上所述，我们从人体、空气、建筑物本身不同的角度进行了分析，也采取了相应的防尘处理措施，以最大限度的将粉尘阻隔在主机房区的外面。

二、防水水害也是机房设计不可忽视的要点之一，水可以腐蚀地板下的管线，有可能导致管线短路，最终引起机房电源供电和信息线路的传输中断，以大大的影响机房主设备的运行。

针对此问题，机房专用空调下与外界连接的入口处的地板下，均砌筑了防水堰，将水患挡在了所有有可能进入机房的通道外面。

并在防水堰内设臵了排水孔和漏水报警器。

一旦发现水患，一方面可以有效的进行排水。

另一方面可以以最敏锐的报警通知值班人员，使水患早预警、早通知、早排除。

三、防火机房区所用装饰材料为不燃或难燃材料，电气线路采用多级短路保护，防止电气线路短路产生火灾，机房区采用立体防火措施。

四、防鼠施工时将机房区进出管线的洞封堵，不能封堵的洞穴加装金属防鼠网。

五、防盗机房区主入入口安装门禁系统，有出入权的人员才能进入机房，其余防火逃生门安装金属防盗门，平时关闭，钥匙专人负责。

机房建设方案网络布线规划与优化网络布线是机房建设中至关重要的一环，合理规划和优化网络布线方案可以提高数据传输效率、降低网络延迟、提升网络稳定性。

本文将深入探讨机房建设中网络布线的规划与优化。

一、网络布线规划网络布线规划是机房建设的前期准备工作，包括以下几个方面：1. 机房布局设计机房布局设计应合理利用空间，确保网络设备之间的距离合适并易于管理。

布局时应考虑房间大小、通风散热、安全通道等因素，并遵循防火、防尘、防雷击等相关规定。

2. 物理布线物理布线需要根据机房的实际情况，设计合理的走线规划。

建议将供电线、网络线、信号线等分类进行走线并采用不同颜色进行标识，以便后期维护管理。

此外，为减少电磁干扰，应与强电线路分开进行布线。

3. 网络设备选型根据实际需求和预算，选择性能稳定、兼容性好的网络设备，如交换机、路由器、服务器等。

网络设备的选型要充分考虑使用环境、带宽需求、扩展性等因素。

4. IP地址规划IP地址规划是网络布线规划中的重要一环。

根据实际需求和网络规模，合理规划IP地址分配方案，确保地址资源的合理利用和网络通信的高效性。

二、网络布线优化网络布线优化是机房建设的后续工作，旨在提高网络性能和用户体验。

以下是一些常见的网络布线优化方法：1. 优化网络拓扑结构合理选择和设计网络拓扑结构，如星型、树型、环形等，确保网络数据传输的快速和稳定。

同时，应合理划分子网，降低广播域和碰撞域的范围，提升网络传输效率。

2. VLAN划分通过虚拟局域网（VLAN）划分，将逻辑上不同的设备隔离开来，提高网络的安全性和可管理性。

VLAN划分还可以降低广播风暴带来的网络负载，并减少局域网中的广播流量。

3. 优化网络设备位置网络设备的位置优化不仅包括设备之间的距离、安装高度等，还需考虑到散热和维护的便利性。

合理安装设备，保证散热效果，避免因温度过高而导致设备性能下降或故障。

4. 网络电缆优化网络电缆是网络布线中不可忽视的一部分。

机房布线方案随着信息技术的不断发展，机房作为企业和机构存储、运行和处理大量数据的核心场所，扮演着至关重要的角色。

一个良好的机房布线方案可以确保网络的稳定性、安全性和高效性。

本文将讨论机房布线方案的重要性以及设计、实施和维护机房布线的关键要点。

I. 机房布线方案的重要性机房布线方案是指在机房内部进行网络以太网布线的计划和设计。

它决定了网络设备、服务器和终端设备之间的连接方式，对于整个网络的运行效果至关重要。

以下是机房布线方案的重要性：1. 提供可靠的网络连接：一个良好的机房布线方案可以确保网络连接的可靠性。

通过规划合理的布线路径和选择高质量的网络设备，可以减少连接故障和传输中断的风险。

2. 确保网络安全性：机房是企业和机构重要数据的核心存储区域。

一个合理的布线方案可以确保网络的安全性，减少黑客攻击和数据泄露的风险。

3. 提高网络效率：合理的机房布线方案可以优化数据传输的效率。

通过最短路径和避免拥塞点，可以提高网络的响应速度和数据传输速率。

II. 机房布线方案的设计要点1. 规划布线路径：在设计机房布线方案时，需要详细规划网络设备之间的布线路径。

要考虑到机房的大小、形状和设备的位置，确保布线路径短且直接。

2. 选择合适的布线介质：根据实际需求和预算，选择合适的布线介质，如光纤、双绞线或无线等。

不同的布线介质有不同的传输带宽和距离限制，需要根据实际情况进行选择。

3. 考虑未来扩展性：一个好的机房布线方案应该具备良好的扩展性，能够适应未来的网络扩展需求。

在设计布线方案时，需要考虑到未来可能增加的设备和网络节点。

4. 实施规范和标准：在真正进行机房布线时，需要遵循相关的布线规范和标准。

如在布线路径中保持一定的距离以减少干扰、使用合适的接头和连接器以确保数据传输的质量等。

III. 机房布线方案的实施和维护1. 由专业人员实施：机房布线的实施应由专业的网络工程师或合格的机房管理员进行。

他们需要掌握相关的布线知识和技术，并能够保证布线质量。

浅谈网络机房的布线要点摘要:随着信息技术的发展,计算机网络被广泛使用于各个行业中,许多单位根据自己不同的需要配置了网络机房,而网络布线也成为了关注的重点。

本文结合湖南城建职业技术学院、湖南建筑高级技工学校的实际情况,从机房位置、布线方式、日常维护与管理、电源插座选用等方面对网络机房的布线进行探讨。

关键词:网络机房布线方式电源线缆分类机房是整个网络系统的核心所在,也是所有网线的集中之处。

它的布线绝对是整个布线工程中最复杂的,因为一般的机房中都会有成百上千条各种电缆,其中包括电源线和网线,在大型的网络中,还可能有上万条,甚至几十万条电缆。

作为网管员,在网络出了问题时,不得不经常在这成堆的电缆中寻找答案。

这就要求在布线之初就养成良好的工作习惯,其中包括将各种设备摆放整齐,将各种电缆整齐、有序地分类扎好,并做好标识。

有关机房布线方面,从实用性、全面性、可靠性、便于维护与升级四个原则出发,要着重注意以下几个要点。

一、机房位置选择要适当机房位置的选取非常重要,这要考虑到多方面的因素,如安全性、周围环境,以及它与各工作区的距离等。

由于机房中的设备通常是大功率的,它所散发的热量非常大,所以要求机房应有良好的通风效果,但又不宜在有阳光直射的地方,还要防止雨淋、潮湿、鼠咬等危害。

另外一个重要方面就是与各工作区的距离。

如果楼层比较多(5层或以上),则最好选择建筑物的中间楼层的房间来作为机房,这样一来,连接的各楼层距离都可能不超过规定的双绞线不超100m限制。

如果楼层较少(4层或以下),则建议在底层部署机房,这对机房的布线非常有好处,而且远离工作区,用户就不会经常闻到机房中的设备所散发出来的各种不良气味,但要做好适当的防潮工作。

二、选择适当的布线方式布线方式目前有地板式和吊顶式两种。

很显然地板式就是把各种电缆通过线槽或线管埋在地下,而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上,。

至于选择何种布线方式,这要根据实际情况而定。

目录前言 (2)第一章设计依据 (4)第二章设计原则 (4)第三章用户需求 (6)第四章系统设计的特点 (7)第五章工程实施步骤 (7)第六章软硬件功能分析 (8)1、路由器 (8)2、交换机 (8)3、防火墙 (8)4、服务器 (9)第七章系统结构详述 (10)1、工作区子系统 (10)2、水平区子系统 (11)3、垂直干线子系统 (13)4、管理间子系统 (13)4.1 管理间的功能 (13)4.2 管理间应用的设备 (14)4.3 管理间环境要求 (14)5、设备间子系统 (15)第八章中心机房 (18)第九章配置清单 (20)1.网络配置清单 (20)2.布线设备清单 (20)附注 (21)总结 (22)前言综合布线系统（Premises Distribution System，PDS）又称开放式布线系统（Open Cabling System），是一种模块化的、灵活化极高的建筑物内或建筑群之间的信息传输通道.综合布线系统是建筑物智能化必备的基础设施。

它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,也能使这些设备与外部通信网络相连接.结构化布线系统是当今最先进最流行的建筑物布线系统，已成为国际上办公大楼的弱电布线标准.它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化,既支持集中式网络系统，又支持分布式网络;支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需求.综合布线不但要能满足现阶段的业务需求,还要满足将来业务增长和新技术发展的要求.能容纳不同厂家的设备和不同的网络平台。

由于布线系统有很长的使用期,反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平。

综合布线是一种开放式星型拓扑结构的预布线,能够适应较长时间的需求。

使用综合布线系统时,计算机网络系统、电话交换机系统、楼宇控制系统，保安监控系统和图像传输系统等，可以使用一套由通用配件组成的配线系统一起同时工作。
