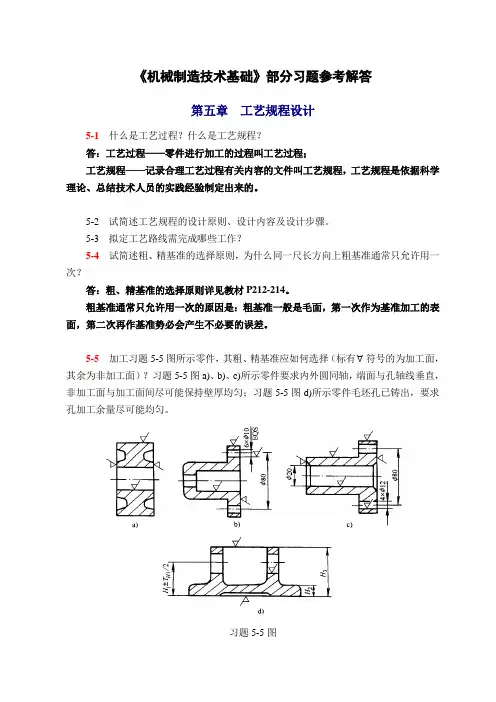

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2 试简述工艺规程的设计原则、设计内容及设计步骤。
5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。
5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。
4. 打滑薄弱零件安全保护5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。
9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
第5章练习题答案1. 单项选择1-1答案：②锻件1-2答案：①铸件1-3答案：①设计1-4答案：②一面两孔1-5 答案：④正常加工1-6 答案：③粗车-半精车-精车1-7 答案：④粗车—半精车—粗磨—精磨1-8 答案：①粗镗—半精镗—精镗1-9 答案：1-10 答案：①上道工序尺寸公差与本道工序尺寸公差之和1-11 答案：③增环的下偏差之和减去减环的上偏差之和1-12 答案：④各组成环公差平方和的平方根1-13 答案：④1.2～1.41-14 答案：①成组技术1-15 答案：①寻找最短路径2. 多项选择2-1答案：①保证相互位置关系原则②保证加工余量均匀分配原则2-2答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造2-3答案：①车削②铣削③磨削④拉削2-4答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度2-5 答案：①先基准后其他②先主后次③先面后孔2-6 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间2-7 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差2-8 答案：③派生式④创成式2-9 答案：①成组编码法②形面描述法④从CAD系统直接获取零件信息2-10 答案：①易于理解②易于编程2-11 答案：①基本时间②辅助时间④工作地服务时间2-12 答案：①装卸工件时间②开停机床时间③测量工件时间2-13 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间2-14 答案：①设计变量②目标函数③约束条件2-15 答案：①切削速度②进给量2-16 答案：①最短工序时间②最小工序成本③最大工序利润3. 判断题）3-1 答案：∨3-2 答案：×3-3 答案：∨3-4 答案：∨3-5 答案：×3-6 答案：∨3-7 答案：×3-8 答案：∨3-9 答案：∨提示：综合考虑包容尺寸和被包容尺寸两种情况。
机械制造技术基础第五章习题及答案（机械制造质量分析与控制）《机械制造质量分析与控制》习题⼀.单项选择题1.机床和⼑具达到热平衡前的热变形所引起的加⼯误差属于：（）a、常值系统误差b、形位误差c、随机误差d、变值系统误差2. 某⼯序的加⼯尺⼨为正态分布，但分布中⼼与公差中点不重合，则可以认为：（）a、⽆随机误差b、⽆常值系统误差c、变值系统误差很⼤d、同时存在常值系统误差和随机误差3. 夹具在机床上的安装误差所引起的加⼯误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差4. ⼀次性调整误差所引起的加⼯误差属于：（）a、随机误差b、常值系统误差c、变值系统误差d、形位误差5. 误差复映所引起的加⼯误差属于：（）a、变值系统误差b、常值系统误差c、随机误差d、形位误差6. ⼑具磨损所引起的加⼯误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差7. 内应⼒引起的变形误差属于：（）a、常值系统误差b、形位误差c、变值系统误差d、随机误差8. 定位误差所引起的加⼯误差属于：（）a、常值系统误差b、随机误差c、变值系统误差d、形位误差9. 对滚动轴承进⾏适当的预紧，是提⾼主轴系统（）的重要措施。
（）a、精度b、强度c、刚度d、柔度10.通常⽤（）系数表⽰某种加⼯⽅法和加⼯设备胜任零件所要求加⼯精度的程度（）a、⼯艺能⼒b、误差复映c、误差传递d、误差敏感11.原理误差所引起的加⼯误差属于：（）a、常值系统误差b、随机误差c、形位误差d、变值系统误差12.误差的敏感⽅向指产⽣加⼯误差的⼯艺系统的原始误差处于加⼯表⾯的：（）a、切线⽅向b、轴线⽅向c、法线⽅向d、倾斜⽅向13. 受迫振动系统在共振区消振最有效的措施是（）。
a、增⼤系统刚度b、增⼤系统阻尼c、增⼤系统质量14. 在车床上进⾏削扁镗杆⾃激振动的切削实验时，若切削条件相同 , 试指出下列各种情况下切削最稳定的场合（）a、弱刚度主轴与加⼯表⾯法向的夹⾓450b、弱刚度主轴与加⼯表⾯法向的夹⾓1350c、采⽤直径相同的圆镗杆d、增⼤阻尼15. 削扁镗杆的抗振性⽐圆镗杆好是由于：（）a、刚度⾼b、阻尼⼤、消耗振动能量⼤c、系统刚度的组合特性合适⼆.多项选择题1.⽤调整法在车床三⽖卡盘上精镗⼀批薄壁铜套的内孔，各种因素引起的加⼯误差是属于常值系统误差的是：（）a、三⽖卡盘的制造和安装误差b、车床主轴的径向跳动c、薄壁铜套的夹紧变形d、机床导轨的⼏何误差e、镗⼑的磨损2.指出下列哪些情况产⽣的误差属于加⼯原理误差：（）a、加⼯丝杠时机床丝杠螺距有误差b、⽤模数铣⼑加⼯渐开线齿轮c、⼯件残余应⼒引起的变形d、⽤阿基⽶德滚⼑加⼯渐开线齿轮e、夹具在机床上的安装误差3.机械加⼯中达到尺⼨精度的⽅法有：（）a、试切法b、定尺⼨⼑具法c、调整法d、选配法e、⾃动控制法4.⽤调整法在车床三⽖卡盘上精镗⼀批薄壁铜套的内孔，各种因素引起的加⼯误差是属于随机误差的是：（）a、镗⼑的磨损b、薄壁铜套的夹紧变形c、三⽖卡盘的制造和安装误差d、机床导轨的⼏何误差e、⼯件外圆形状误差引起的安装误差5. 指出下列哪些⼑具的制造误差会直接影响加⼯精度：（）a、外圆车⼑b、齿轮滚⼑c、端⾯车⼑d、铰⼑e、键槽铣⼑6.主轴的纯轴向窜动对哪些加⼯有影响: （）a、车削螺纹b、车削外圆c、车削端⾯d、车削内孔7.影响加⼯精度的主要误差因素可归纳为以下⽅⾯：（）a、⼯艺系统的⼏何误差b、⽑坯的制造误差c、⼯艺系统⼒效应产⽣的误差d、⼯艺系统热变形产⽣的误差e、加⼯原理误差8.机械加⼯中获得⼯件形状精度的⽅法有：（）a、试切法b、轨迹法c、调整法d、成形法e、展成法三.判断题1.零件表⾯层的加⼯硬化能减⼩表⾯的弹塑性变形，从⽽提⾼了耐磨性，所以表⾯硬化程度越⾼越耐磨。
《机械制造质量分析与控制》习题一.单项选择题1.机床和刀具达到热平衡前的热变形所引起的加工误差属于：（）a、常值系统误差b、形位误差c、随机误差d、变值系统误差2. 某工序的加工尺寸为正态分布，但分布中心与公差中点不重合，则可以认为：（）a、无随机误差b、无常值系统误差c、变值系统误差很大d、同时存在常值系统误差和随机误差3. 夹具在机床上的安装误差所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差4. 一次性调整误差所引起的加工误差属于：（）a、随机误差b、常值系统误差c、变值系统误差d、形位误差5. 误差复映所引起的加工误差属于：（）a、变值系统误差b、常值系统误差c、随机误差d、形位误差6. 刀具磨损所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差7. 内应力引起的变形误差属于：（）a、常值系统误差b、形位误差c、变值系统误差d、随机误差8. 定位误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、变值系统误差d、形位误差9. 对滚动轴承进行适当的预紧，是提高主轴系统（）的重要措施。
（）a、精度b、强度c、刚度d、柔度10.通常用（）系数表示某种加工方法和加工设备胜任零件所要求加工精度的程度（）a、工艺能力b、误差复映c、误差传递d、误差敏感11.原理误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、形位误差d、变值系统误差12.误差的敏感方向指产生加工误差的工艺系统的原始误差处于加工表面的：（）a、切线方向b、轴线方向c、法线方向d、倾斜方向13. 受迫振动系统在共振区消振最有效的措施是（）。
a、增大系统刚度b、增大系统阻尼c、增大系统质量14. 在车床上进行削扁镗杆自激振动的切削实验时，若切削条件相同 , 试指出下列各种情况下切削最稳定的场合（）a、弱刚度主轴与加工表面法向的夹角450b、弱刚度主轴与加工表面法向的夹角1350c、采用直径相同的圆镗杆d、增大阻尼15. 削扁镗杆的抗振性比圆镗杆好是由于：（）a、刚度高b、阻尼大、消耗振动能量大c、系统刚度的组合特性合适二.多项选择题1.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于常值系统误差的是：（）a、三爪卡盘的制造和安装误差b、车床主轴的径向跳动c、薄壁铜套的夹紧变形d、机床导轨的几何误差e、镗刀的磨损2.指出下列哪些情况产生的误差属于加工原理误差：（）a、加工丝杠时机床丝杠螺距有误差b、用模数铣刀加工渐开线齿轮c、工件残余应力引起的变形d、用阿基米德滚刀加工渐开线齿轮e、夹具在机床上的安装误差3.机械加工中达到尺寸精度的方法有：（）a、试切法b、定尺寸刀具法c、调整法d、选配法e、自动控制法4.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于随机误差的是：（）a、镗刀的磨损b、薄壁铜套的夹紧变形c、三爪卡盘的制造和安装误差d、机床导轨的几何误差e、工件外圆形状误差引起的安装误差5. 指出下列哪些刀具的制造误差会直接影响加工精度：（）a、外圆车刀b、齿轮滚刀c、端面车刀d、铰刀e、键槽铣刀6.主轴的纯轴向窜动对哪些加工有影响: （）a、车削螺纹b、车削外圆c、车削端面d、车削内孔7.影响加工精度的主要误差因素可归纳为以下方面：（）a、工艺系统的几何误差b、毛坯的制造误差c、工艺系统力效应产生的误差d、工艺系统热变形产生的误差e、加工原理误差8.机械加工中获得工件形状精度的方法有：（）a、试切法b、轨迹法c、调整法d、成形法e、展成法三.判断题1.零件表面层的加工硬化能减小表面的弹塑性变形，从而提高了耐磨性，所以表面硬化程度越高越耐磨。
机械制造技术基础习题第一章二、判断题1. 现代制造技术是一门信息、光、电学科融合的综合体。
（）正确答案：错误2. 机械产品的生产过程只包括毛坯的制造和零件的机械加工。
（）正确答案：错误3. 超声加工、电子束加工、激光加工都是特种机械加工方法。
（）正确答案：正确4. 现代机械加工工艺过程是指用切削和磨削方法加工零件的过程。
（）正确答案：错误5. 机械加工工艺系统由工件、刀具、夹具和机床组成。
（）正确答案：正确第二章制造工艺装备一、单选题1.定位基准是指（）[A]:机床上的某些点、线、面[B]:夹具上的某些点、线、面[C]:工件上的某些点、线、面[D]:刀具上的某些点、线、面正确答案：C2.工序基准定义为（）[A]:设计图中所用的基准[B]:工序图中所用的基准[C]:装配过程中所用的基准[D]:用于测量工件尺寸、位置的基准正确答案：B3.工件采用心轴定位时，定位基准面是（）[A]:心轴外圆柱面[B]:工件内圆柱面[C]:心轴中心线[D]:工件外圆柱面正确答案：B4.机床夹具中，用来确定工件在夹具中位置的元件是（）[A]:定位元件[B]:对刀—导向元件[C]:夹紧元件[D]:连接元件正确答案：A5.工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。
[A]:5[B]:4[C]:3[D]:2正确答案：D6.加工大中型工件的多个孔时，应选用的机床是（）[A]:卧式车床[B]:台式钻床[C]:立式钻床[D]:摇臂钻床正确答案：D7.在一平板上铣通槽，除沿槽长方向的一个自由度未被限制外，其余自由度均被限制。
此定位方式属于（）[A]:完全定位[B]:部分定位[C]:欠定位[D]:过定位正确答案：B8.属于展成法加工齿形的刀具是（）[A]:盘状模数铣刀[B]:指状模数铣刀[C]:成形砂轮[D]:滚刀正确答案：D9.多联齿轮小齿圈齿形加工方法一般选用（）[A]:滚齿[B]:插齿[C]:剃齿[D]:珩齿正确答案：B10.布置在同一平面上的两个支承板相当于的支承点数是（）[A]:2个[B]:3个[C]:4个[D]:无数个正确答案：B二、判断题1.不完全定位在零件的定位方案中是不允许的。
第5章习题及答案5-1机床的运动按功用分为哪几种？答：分为表面成形运动和辅助运动两大类。
直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。
机床上除表面成形运动外的所有运动都是辅助运动。
5-2如何衡量切削加工的质量？答：零件切削加工的质量主要由加工精度和表面质量来衡量。
加工精度就是指零件加工后零件的尺寸、形状和表面间的相互位置等方面的几何参数与理想几何参数的相符合程度，两者的差距愈小，加工精度愈高。
零件的表面质量对零件的耐磨性、疲劳强度、抗腐蚀性、密封程度、接触刚度等都有一定的影响。
5-3切削用量要素包括哪几项？切削用量的选择原则是什么？答：切削用量是切削过程中最基本的操作参数，包括切削速度v c、进给量f和背吃刀量a p，其分别表示切削刃与过渡表面之间的相对运动速度、待加工表面转化为已加工表面的速度、已加工表面与待加工表面之间的垂直距离。
合理地选择切削用量，对于保证加工质量、提高生产效率和降低成本有着重要的影响。
切削加工时应当根据具体的加工条件，确定切削用量三要素的合理组合。
背吃刀量要尽可能取得大些，最好一次走刀能把该工序的加工余量切完。
进给量的选择主要受机床、刀具和工件所能承受的切削力的限制。
精加工时，一般背吃刀量不大，切削力也不大，限制进给量的主要因素是工件表面粗糙度。
选定背吃刀量和进给量以后，根据合理的刀具耐用度，用计算法或查表法选择切削速度。
5-4切削层尺寸平面要素包括哪几项？答：切削层尺寸平面要素包括切削层的公称厚度h D、公称宽度b D和公称横截面积A D。
5-5试述刀具的结构和刀具的角度。
答：刀具基本组成部分包括夹持部分和切削部分。
夹持部分俗称刀柄或刀体，主要用于刀具安装与标注的部分。
切削部分俗称刀头，是刀具的工作部分，由刀面、切削刃（又称刀刃）组成。
其组成要素包括：1）前面。
又称前刀面，切削过程中切屑流出所经过的刀具表面。
2）主后面。
又称主后刀面，是切削过程中与过渡表面相对的刀具表面。
(完整)机械制造技术基础课后答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)机械制造技术基础课后答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)机械制造技术基础课后答案的全部内容。
机械制造技术基础课后习题答案第一章机械加工方法1-1 特种加工在成形工艺方面与切削加工有什么不同？答:1加工是不受工件的强度和硬度等物理、机械性能的制约故可加工超硬脆材料和精密微细的零件。
2加工时主要用电能、化学能、声能、光能、热能等出去多余材料而不是靠机械能切除多余材料。
3加工机理不同于一般金属切削加工不产生宏观切削不产生强烈的弹、塑性变形故可获得很低的表面粗糙度其残余应力、冷作硬化、热影响度等也远比一般金属切削加工小。
4加工能量易于控制和转换故加工范围光、适应性强。
1—2 简述电火花加工、电解加工、激光加工和超声波加工的表面形成原理和应用范围.答：1电火花加工放电过程极为短促具有爆炸性.爆炸力把熔化和企划的金属抛离电极表面被液体介质迅速冷却凝固继而从两极间被冲走。
每次电火花放电后是工件表面形成一个凹坑。
在进给机构的控制下工具电极的不断进给脉冲放电将不断进行下去无数个点蚀小坑将重叠在工件上.最终工作电极的形状相当精确的“复印”在工件上。
生产中可以通过控制极性和脉冲的长短放点持续时间的长短控制加工过程。
适应性强任何硬度、软韧材料及难切削加工加工的材料只要能导电都可以加工如淬火钢和硬质合金等电火花加工中材料去出是靠放电时的电热作用实现的材料可加工行主要取决于材料的导电性及热学特性不受工件的材料硬度限制。
2电解加工将电镀材料做阳极接电源正极工件作阴极放入电解液并接通直流电源后作为阳极的电镀材料就会逐渐的溶解儿附着到作为阴极的工件上形成镀层。
《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1什么是工艺过程？什么是工艺规程？答：工艺过程一一零件进行加工的过程叫工艺过程；工艺规程一一记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2试简述工艺规程的设计原则、设计内容及设计步骤。
5-3拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有一符号的为加工面，其余为非加工面）？习题5-5图a）、b）、c）所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题 5-5图d）所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量一一毛坯上留作加工用的材料层；工序余量一一上道工序和本工序尺寸的差值；总余量一一某一表面毛坯与零件设计尺寸之间的差值。
5-9试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A。
、B o、C o、D o是封闭环），哪些组成环是增环？那些组成环是减环?习题5-10图/粗基准a) b)7一a)b)解：如图a）, A o是封闭环，A i, A2, A4, A5, A7, A s是增环，其余均为减环。
如图b）,可以分解为两个尺寸链，蓝色，A o是封闭环，A i是增环，A2, A3是减环。
粉色：B o是封闭环，B i，B2，B3是增环，B4是减环。
如图c）,可以分解为两个尺寸链，蓝色，C o是封闭环，C i是增环，C2是减环；粉色：D o是封闭环，D i，D2是增环，D3是减环。
b) c)5-ii试分析比较用极值法解尺寸链计算公式与用统计法解尺寸链计算公式的异同。
答：极值法尺寸链计算公式：考虑误差的最大、最小值，计算结果保证ioo%合格。
优点是计算方法简单，直观。
所以，在已知封闭环公差时，求得的组成环公差较小。
缺点对组成环公差要求严，制造困难，加工成本较高。
而用统计法尺寸链计算公式：考虑误差的实际分布情况，按照概率统计原理进行求解，其计算结果可以保证设定的合格率（99.73%）。
优点是当已知封闭环公差时，求得的组成环公差较大，降低了加工精度要求，生产成本较低。
缺点是有少量不合格品。
（注意此题改动较大，先前答案有误！）5-i2习题5-i2图a为一轴套零件图，习题 5-i2图b为车削工序简图，习题5-i2图c给出了钻孔工序三种不同定位方案的工序简图，要求保证习题5-i2图a所规定的位置尺寸（io± o.i）mm的要求。
试分别计算工序尺寸A i、A2与A3的尺寸及公差。
为表达清晰起见，图中只标出了与计算工序尺寸A i、A2、A3有关的轴向尺寸。
习题5-12图解:方案一：定位基准与设计基准重合,A1=10± 0.1mm 方案二：尺寸链如左: 兄円握尸10聘--- ------- ►方案一封闭环为A o, A2为增环，A A为减环。
A2=8+10=18 ；T°=0.2，丁4=0.05丁2= T 旷丁4=0・15由于 ES0=ES-EI A;所以ES=ES o+El4=O.05由于 EI O=EI2-ES4;所以 EI2=EI O+ES A=-0.1方案二所以，A^ 1800.5 mm方案三：尺寸链如左:封闭环为A o，A5为增环，A3，A A为减环。
A3=38-8-10=20由于T o=刀T i； T3=T O-T A-T5=O.2-O.O5-O.仁0.05由于ES0= ES5-EI4-EI3；所以El 3= ES5-EI4-E$0=0-(-0.05)-0.1=0.05j由于El0= El5-ES J-ES3；所以 ES B= El5-ES A-EI0=-0.1-0-(-0.1)=0 ;所以，A5=2O；.05mm5-13习题5-13图为齿轮轴截面图，要求保证轴径尺寸28 0.°°04mm和键槽深t二4°0.16mm。
其工艺过程为：1）车外圆至*2800.10mm ； 2）铳键槽槽深至尺寸H； 3）热处理；4）磨外圆至尺寸28 0.02；mm。
试求工序尺寸H及其极限偏差。
习题5-13图解：如下图所示，实际尺寸链如a）图，求解尺寸链如b）图所示，其中0 0012 016A =14.25_Q.05, A2 =140.004 , t = 4°, t为封闭环，求解H。
A2和H为增环，A i为减环。
T t=0.16, T, =0.05, T2=0.08 ；由于Tt = UT 可以得到，T H =0.16 -0.05 -0.008 =0.102(a)习题5-13图尺寸链由于^A2H -A，所以，H=4.25由于ES t =ES2ES H -EI1，所以ES H =ES -E$ Eh =0.16-0.012 (-0.05)=0.098由于El t= El2EI H -ES1，所以EI H二El t-El2=0 - 0.004 0 = -0.004 所以：H = 4.25 _0』04 mm，验证：T H=0.102odnr-i 0I p a「Gocn(b)5-14加工习题5-14图所示零件有关端面, 要求保证轴向尺寸050』.1mm,25°n.3mm 和0.45。
mm。
习题5-14图b，c是加工上述有关端面的工序草图，试求工序尺寸A1、A2、A3及其极限偏差。
解：如下图所示，A =50,1A 2和 A 4 , A 5两尺寸有关，A4=5^4,A 5=25,3 ；其中A 4为封闭环，则 A 2=30,T 2=0.4-0.3=0.1,0 1ES 2=0.4+(-0.3)=0.1，EI 2=0，所以: A = 300m 。
A 5 为封闭环，则 A 3=25，T 3=0.3-0.1=0.20 2ES 3=-0.1+0.3=0.2，El 3=0-0=0,所以：A 3=250习题5-14图A 3和A 5、A 1两尺寸有关，其中 求解尺寸链求解風尺寸链5-15习题5-15图是终磨十字轴端面的工序草图。
图一-4靠在平面支承上，限制自由度z、以O2O2轴外圆支承在长a是磨端面A工位，它以O1O1轴外圆面4 4V形块上限制自由度x, y,和X, y转动, 要求保证工序尺寸C。
图b是磨端面B工位，要求保证图示工序尺寸。
已知轴径d =©24.9800.02mm，试求工序尺寸C及其极限偏差。
解：如上图尺寸链，A i为b)图加工的O i O i的轴径的一半，A, =12.4900.0!; A2为对称度对尺寸C的影响，取一半，A2 =00.°5；A3为b)图加工得到的外形高度的一半，A3 = 53.980o.oi75;由于对称度为加工要求保证的位置公差，工序尺寸C直接影响对称度，故取A2为封闭环，则有：公称尺寸：C=A1+A2+ A3=66.47mm公差：「=0.01 T2=0.05 T3=0.0175,由于，工T i=T。
；所以，T c=T2-T i-T3=0.05-0.01-0.0175=0.0225由于ES=ESrEl i-El3;所以ES c=ES+El i + El3=0.05+(-0.01)+(-0.0175)=0.0225由于El2=El c-ES-E&；所以El c=El2+ES+ES3=0+0+0=0 ;所以：C =66.470.02255-16什么是生产成本、工艺成本？什么是可变费用、不变费用？在市场经济条件下，如何正确运用经济分析方法合理选择工艺方案？答：生产成本、工艺成本、可变费用、不变费用定义详见教材p242。
在市场经济条件下，产品的竞争除了功能、质量之外，就是价格的竞争，相同功能质量的产品, 价格低才有较大的竞争能力，所以应想方设法降低生产成本及工艺成本。
降低工艺成本的主要方法是增加生产批量，减少基本时间和辅助时间，减少准备终结时间，提高生产效率。
5-17试分析成组工艺的科学内涵和推广应用成组工艺的重要意义。
5-18应用JLBM-1分类编码系统为习题 5-18图所示零件进行编码，并将其转换为零件特征矩阵。
A—A5-19试述用派生法进行计算机辅助工艺规程设计的方法步骤。
5-20在认真分析习题5-20图所示车床尾座装配关系的基础上，绘制车床尾座部件的装配工艺系统图，标准件编号自定。
5-21什么是完全互换装配法？什么是统计互换装配法？试分析其异同，各适用于什么场合？答：完全互换装配法一一采用极值法计算尺寸链，装配时各组成环不需要挑选或修配，就能达到装配精度要求的装配方法。
适用于大批大量或成批生产中装配组成环较少、装配精度要求不高的机器结构。
统计互换装配法采用统计法计算尺寸链，装配时各组成环不需要挑选或修配，就能保证绝大部分能够达到装配精度要求的装配方法。
适用于大批大量或成批生产中装配那些精度要求较高且组成环较多的机器结构。
两种方法相同点：装配方法相同，装配时不需要修配，拿来就装。
不同之处：完全互换法对组成环公差要求较严，制造困难，加工成本高，装配合格率很高；统计互换法对组成环公差要求较不高，加工成本较低，但会出现少量不合格品。
5-22由于轴孔配合，若轴径尺寸为©80；10mm，孔径尺寸为©80,20mm，设轴径与孔径的尺寸均按正态分布，且尺寸分布中心与公差带中心重合，试用完全互换法和统计互换法分别计算轴孔配合间隙尺寸及其极限偏差。
解：尺寸链如上图所示，其中A i为孔的直径A1 =8。
0.2，A2为轴的直径A2=80°0.I，A0为所求间隙，为封闭环。
按极值法求解：A°=0,0 3ES0=ESrEl2=0.2-(-0.1)=0.3; EI0= EI1-ES2=0-0=0 ;所以，A0=00mm，T0=0.3mm。
按概率法求解：由于T(AJ=丄Fk2T2(A)，由于组成环均符合正态分布，—1, k=1,k°=1,k0 . i 1则T(A) f：；T2(A) T2(A) =E O.22 0.12=0.2236m由于亠=送©g +eT(A i)/2] ；e=0; A=(ES+EI1)/2=(O.2+O)/2=O.1;i =1(ES El2)/2=(0 •( £.1))/2H-0.05所以，：0- ：2 =0.1-(-0.05)=0.152=E?)= ：0丁(人)/2 =0.15 0.2236/2 =0.2618mmEl。
