(整理)lcd液晶屏.

LCD单色液晶屏的基本分类
LCD单色液晶屏又称为黑白屏。

是只能够显示出单一的颜色的液晶屏。

通过更改偏光片可以制作成为黑底白字、蓝底白字、黄底黑字、黄绿底黑字等。

单色液晶屏上最大的优势就是：工艺简单成熟、成本低。

单色液晶屏有许多种的分类，分别如下：
显示的内容分类：段码液晶屏，图形点阵液晶屏（分别带有中文字库和不带有中文字库），字符液晶屏
2、工艺分类：段码液晶屏，COB液晶屏，COG液晶屏，TAB液晶屏
3、背光颜色分类：黄绿屏，蓝屏，灰屏
4、液晶玻璃材料分类：VA，TN，HTN，STN，FSTN。

5、点阵类型分类：12232，12832，12864，19264，160128，160160，24064，240120,320240等等
以上是一些常用的分类方式，还可以从工作的温度、视角方向等方面来分类。

罗姆液晶专业的工业液晶屏，液晶模块生产厂家，专业生产彩屏TFT，LCD 液晶屏，黑白点阵屏，工业触摸屏，车载液晶屏，触摸液晶屏，定制段码屏，欢迎来电选型!。

LCD液晶屏工作原理介绍
随着汽车的智能化，各种LCD屏幕使用的越来越多，这里就结合图文介绍以下LCD显示屏的工作原理。

一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板：有两层偏光板主要是改变光的偏振角度，使入射光（背光）有一定的偏振角度，并将出射光偏转角度转换成亮度信息。

2、玻璃基板：有两层玻璃基板，主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。

3、透明导电膜：有两层透明导电膜；一层包含像素电极、驱动晶体管（TFT）；另一层是液晶的对向电极。

4、滤光网格：划分出RGB（红绿蓝）网格，每个网格可以透过不同颜色的光，每组RGB 形成每个像素的颜色。

5、液晶层：两层透明导电膜之间填充的是液晶，液晶两端加上不同的电压，内部晶体排列方式发生变化，对偏振光的偏转角度不同，光透过第二层偏光板光强就不同，所以就形成了一个像素的亮度，许多不同颜色、亮度的像素横竖排列，可形成任意需要显示的画面。

二、单色液晶屏：
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状，液晶屏就只能显示一种颜色，这就是单色液晶屏；
我们常用的单色液晶屏分正显屏，负显屏；
两层偏光板偏光角度互为垂直，为正显屏，表现为白底黑字。

两层偏光板偏光角度互为平行，为负显屏，表现为黑底白字，黑底白字的液晶屏幕，丝印不同的颜色可使图形呈现出一定的彩色，负显屏需背光光源。

LCD1602液晶显示器简介一概述液晶（Liquid Crystal）是一种高分子材料，因其特殊的物理、化学、光学特性，广泛应用轻薄显示器上。

液晶显示器（Liquid Crystal Display，LCD）的主要原理是以电流刺激液晶分子产生点、线、面并配合背部灯管构成画面。

各种型号的液晶通常是按照显示字符的行数或液晶点阵的行、列数来命名。

例如，1602表示每行显示16个字符，一共可以显示两行。

这类液晶通常称为字符型液晶，只能显示ASCII码字符。

12232表示液晶显示画面由122列、32行组成，共有122*32个点来显示各种图形。

用户可以通过程序控制这些点中任何一个点显示或不显示，从而构成各种图形画面。

因此，12232称为图形型液晶。

液晶体积小，功耗低，显示操作简单。

但其有致命的弱点，即使用温度范围很窄。

通用型液晶工作温度为0到+55摄氏度，存储温度为-20到+60摄氏度。

二 LCD16021 1602的外形尺寸（毫米）2 主要技术参数3接口信号说明4 基本操作时序4RAM地址映射图控制器内部带有80B的RAM缓冲区。

对应关系如下图所示。

向图中的00~0F、40~4F地址中的任意处写入显示数据时，液晶可立即显示出来；当写入到10~27或50~67地址时，必须通过移屏指令将他们一移入可显示区域方可正常显示。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示。

这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

6状态字说明说明：原则上每次对控制器进行读写操作前，都必须进行读写检测，确保STA7为0。

实际上，由于单片机的操作速度慢于液晶控制器的反应速度，因此可以不进行检测，或只进行简短的延时即可。

LCD液晶显示器的优缺点什么是液晶显示器？液晶显示器英文是Liquid Crystal Display，缩写为LCD。

它的主要原理是为以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。

液晶显示器有什么特点？一、机身薄，节省空间：及比较笨重的CRT显示器相比，液晶显示器只要前者三分之一的空间。

二、省电，不产生高温：它属于低耗电产品，可以做到完全不发烫，相对及CRT显示器，因显像技术不可避免产生高温。

三、无辐射，益健康：液晶显示器完全无辐射，这对于整天在电脑前工作的人来说是一个福音。

四、画面柔和不伤眼：不同于CRT技术，液晶显示器画面不会闪烁，可以减少显示器对眼睛的伤害，眼睛不容易疲劳。

买液晶显示器须知：一、尺寸大小：15英寸是最多人的选择，不过近年来，17及19英寸开始流行。

如果你只是处理文字工作或上网，15英寸就能满足需要。

如果你从事电脑绘图、视像编辑，较大尺寸比较适合。

二、可视角：对于15及17英寸的显示器来说，大多数是一个人使用，因此120度垂视角已经足够。

18英寸以上则需要150度以上。

优派多款机采用特别技术，可以达到170度视角。

三、对比率：一般来说，对比度比值越大越好，就现在的技术而言，所有尺寸的液晶显示器亮度最基本的对比率应该以400：1。

四、亮度：对于用电脑处理文书工作的人来说，250nits亮度已经足够；如果你经常玩电脑游戏，观看数码光碟（DVD）或电视，那么就必须选择450nits亮度。

五、反应时间：反应时间至少低于40毫秒（ms）才会出现托影的动态影像，就目前产品来说，拥有低于25毫秒的反应时间的彩色液晶显示器应是你基本考量之一。

但若是以欣赏动画影片或玩线上游戏，建议选择16ms反应时间的机型。

六、亮点：市场上没有一定标准，但是每个彩色液晶显示器的亮点不应超过5个。

液晶显示器的缺点现在市面上有很多低价的14、15英寸液晶显示器出售，许多商家也将液晶吹捧到天上去了，诚然，液晶有不少非常明显的优点，只是由于各种原因，目前出售的低价位液晶都只是属于液晶产品里面的“低端”，本身有不少先天的缺点，下面我们来详细分析一下到底这些液晶显示器有什么缺点。

lcd屏的结构和工作原理LCD屏的结构和工作原理一、引言随着科技的不断进步，液晶显示技术已经成为了现代电子产品中最常见的显示技术之一。

LCD（Liquid Crystal Display）屏作为一种广泛应用的显示技术，其结构和工作原理备受关注。

本文将深入探讨LCD屏的结构和工作原理，以便更好地理解LCD屏的工作原理以及其在电子产品中的应用。

二、LCD屏的结构LCD屏由多个层次的结构组成，主要包括背光源、偏振器、玻璃基板、液晶层、透明电极和色彩滤光片等部分。

1. 背光源：背光源位于LCD屏的背面，其作用是提供光源供给LCD屏显示。

常用的背光源包括冷阴极荧光灯（CCFL）和LED背光灯。

2. 偏振器：偏振器是LCD屏的第一层，它的作用是对光进行偏振处理，只允许特定方向的光通过。

3. 玻璃基板：玻璃基板是液晶显示屏的主要支撑结构，也是液晶分子定向的基础。

玻璃基板上涂有透明电极，用于控制液晶分子的取向。

4. 液晶层：液晶层是LCD屏的核心部分，由液晶分子组成。

液晶分子的取向会受到控制电压的影响，从而实现液晶屏的显示效果。

5. 透明电极：透明电极位于玻璃基板上，用于施加电场到液晶分子上，从而改变液晶分子的取向。

6. 色彩滤光片：色彩滤光片位于液晶层的上方，用于调节光的颜色，实现彩色显示效果。

三、LCD屏的工作原理LCD屏的工作原理是基于液晶分子的光学特性，通过改变液晶分子的取向来控制光的透过与阻止。

1. 原理概述液晶分子是长而细的有机分子，具有各向异性。

在没有电压作用下，液晶分子呈现出一种特定的取向，使得光无法通过。

当施加电压时，液晶分子的取向发生改变，光得以通过，从而形成图像。

2. 电场效应液晶分子的取向可以受到电场的影响，电场作用下液晶分子会发生旋转或排列变化。

这是因为液晶分子的取向与电场的方向有关。

当电场施加到液晶分子上时，液晶分子会根据电场的方向进行旋转或排列，从而改变光的透过性。

3. 液晶分子的取向液晶分子的取向是通过透明电极施加的电场来控制的。

lcd屏的结构和工作原理LCD（Liquid Crystal Display）屏是一种广泛应用于电子产品中的显示技术，其结构和工作原理是实现显示功能的关键。

一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。

1. 液晶层：液晶层是LCD屏的核心部分，由液晶分子构成。

液晶分子具有特殊的光学性质，可以通过外界电场的作用改变其排列状态，从而实现光的传递和控制。

2. 电极层：电极层是液晶层的上下两个平行层，通过施加电压来控制液晶分子的排列状态。

电极层一般由ITO（Indium Tin Oxide）薄膜制成，具有优良的导电性能。

3. 玻璃基板：玻璃基板是液晶屏的支撑结构，承载着液晶层和电极层。

玻璃基板通常采用高度透明的玻璃材料，保证光线能够透过。

4. 偏光层：LCD屏中通常包含两个偏光层，分别位于玻璃基板的上下两侧。

偏光层的作用是过滤光线，使只有特定方向的光线能够通过。

二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用，通过控制电场的变化来控制液晶分子的排列状态，从而实现光的传递和控制。

1. 液晶分子的排列：液晶分子在没有电场作用时呈现无序排列状态，无法传递光线。

当外界施加电场时，液晶分子会按照电场的方向进行排列，形成有序的结构。

2. 光的传递：液晶分子排列后，会改变光线的偏振方向。

经过第一个偏光层的滤波，只有特定方向的光线能够通过。

然后通过液晶层，光线的偏振方向会根据液晶分子的排列状态发生变化，进而控制光线的透过程度。

3. 电场控制：通过控制电极层施加的电压，可以改变液晶分子的排列状态。

当电压为零时，液晶分子呈现无序排列，光线无法透过，显示为黑色。

当施加适当的电压时，液晶分子排列有序，光线能够透过，显示为亮色。

4. 色彩显示：LCD屏通常采用三原色原理来显示彩色图像。

通过在液晶层中加入RGB（红、绿、蓝）三种颜色的滤光片，控制液晶分子的排列状态来实现不同颜色的显示。

LCD显示器参数详解LCD（Liquid Crystal Display）即液晶显示器，是一种使用液晶技术作为图像显示的平板显示器。

它具有轻薄、省电、高分辨率等优点，广泛应用于电脑、电视、手机等各种电子设备中。

LCD显示器的参数对于用户来说十分重要，下面详细介绍几个常见的参数：1.分辨率：分辨率指显示器屏幕上像素点的数量，常用的表示方法是横向像素数×纵向像素数，例如1920×1080。

分辨率越高，图像细节显示越清晰，但同时也需要更强的显卡支持。

常见的LCD显示器分辨率有1280×800、1920×1080、2560×1440等。

2.反应时间：反应时间指的是液晶显示器从接收到输入信号到显示器中心50%灰度的像素的从黑到白或白到黑的切换时间。

反应时间越短，显示器在切换快速运动画面时，图像残影现象就越不明显。

一般来说，反应时间在5ms以下的显示器可以满足大多数普通用户的需求。

3.视角：视角指的是从显示器正前方开始，用户在不改变眼睛高度的情况下，仍然可以清楚看到屏幕内容的最大角度。

一般来说，视角越大，用户从各个不同角度观看屏幕时，图像变化越小。

较好的LCD显示器视角可以达到178度。

4.亮度：亮度是指显示器屏幕显示的光强度。

亮度一般用尼特（nit）作为单位，表示每平方米的发光度。

亮度越高，视觉效果越好，但同时也会增加显示器的能耗。

对于常规使用来说，300到350尼特的亮度就已经足够。

5.对比度：对比度是指显示器在黑色和白色之间的亮度差异，也就是黑色和白色之间的色彩饱和度。

对比度越高，显示效果越好，颜色更鲜艳。

一般来说，1000:1的对比度在市面上常见。

6.色彩精度：7.刷新率：刷新率是指液晶显示器的图像刷新速度，用赫兹（Hz）表示，即每秒刷新的次数。

刷新率越高，画面切换越流畅，但同时也需要更强的显卡支持。

常见的液晶显示器刷新率有60Hz、75Hz、144Hz等。

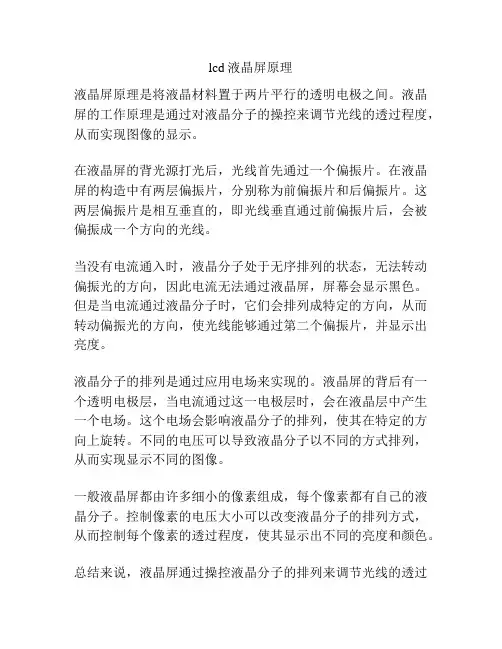

lcd液晶屏原理
液晶屏原理是将液晶材料置于两片平行的透明电极之间。

液晶屏的工作原理是通过对液晶分子的操控来调节光线的透过程度，从而实现图像的显示。

在液晶屏的背光源打光后，光线首先通过一个偏振片。

在液晶屏的构造中有两层偏振片，分别称为前偏振片和后偏振片。

这两层偏振片是相互垂直的，即光线垂直通过前偏振片后，会被偏振成一个方向的光线。

当没有电流通入时，液晶分子处于无序排列的状态，无法转动偏振光的方向，因此电流无法通过液晶屏，屏幕会显示黑色。

但是当电流通过液晶分子时，它们会排列成特定的方向，从而转动偏振光的方向，使光线能够通过第二个偏振片，并显示出亮度。

液晶分子的排列是通过应用电场来实现的。

液晶屏的背后有一个透明电极层，当电流通过这一电极层时，会在液晶层中产生一个电场。

这个电场会影响液晶分子的排列，使其在特定的方向上旋转。

不同的电压可以导致液晶分子以不同的方式排列，从而实现显示不同的图像。

一般液晶屏都由许多细小的像素组成，每个像素都有自己的液晶分子。

控制像素的电压大小可以改变液晶分子的排列方式，从而控制每个像素的透过程度，使其显示出不同的亮度和颜色。

总结来说，液晶屏通过操控液晶分子的排列来调节光线的透过
程度，从而实现显示图像的目的。

这种原理使得液晶屏具有了较低的功耗、较薄的厚度和较高的分辨率等优势，使其成为广泛应用于各种电子设备中的主要显示技术之一。

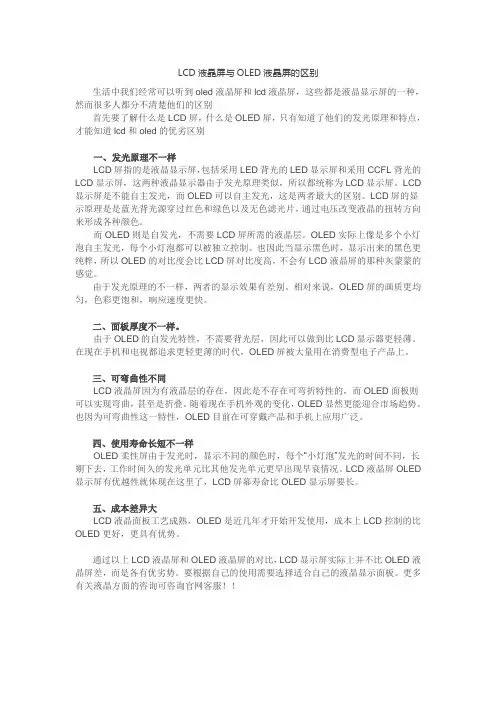

LCD液晶屏与OLED液晶屏的区别生活中我们经常可以听到oled液晶屏和lcd液晶屏，这些都是液晶显示屏的一种，然而很多人都分不清楚他们的区别首先要了解什么是LCD屏，什么是OLED屏，只有知道了他们的发光原理和特点，才能知道lcd和oled的优劣区别一、发光原理不一样LCD屏指的是液晶显示屏，包括采用LED背光的LED显示屏和采用CCFL背光的LCD显示屏，这两种液晶显示器由于发光原理类似，所以都统称为LCD显示屏。

LCD 显示屏是不能自主发光，而OLED可以自主发光，这是两者最大的区别。

LCD屏的显示原理是是蓝光背光源穿过红色和绿色以及无色滤光片，通过电压改变液晶的扭转方向来形成各种颜色。

而OLED则是自发光，不需要LCD屏所需的液晶层。

OLED实际上像是多个小灯泡自主发光，每个小灯泡都可以被独立控制。

也因此当显示黑色时，显示出来的黑色更纯粹，所以OLED的对比度会比LCD屏对比度高，不会有LCD液晶屏的那种灰蒙蒙的感觉。

由于发光原理的不一样，两者的显示效果有差别。

相对来说，OLED屏的画质更均匀，色彩更饱和，响应速度更快。

二、面板厚度不一样。

由于OLED的自发光特性，不需要背光层，因此可以做到比LCD显示器更轻薄。

在现在手机和电视都追求更轻更薄的时代，OLED屏被大量用在消费型电子产品上。

三、可弯曲性不同LCD液晶屏因为有液晶层的存在，因此是不存在可弯折特性的，而OLED面板则可以实现弯曲，甚至是折叠。

随着现在手机外观的变化，OLED显然更能迎合市场趋势。

也因为可弯曲性这一特性，OLED目前在可穿戴产品和手机上应用广泛。

四、使用寿命长短不一样OLED柔性屏由于发光时，显示不同的颜色时，每个“小灯泡”发光的时间不同，长期下去，工作时间久的发光单元比其他发光单元更早出现早衰情况。

LCD液晶屏OLED 显示屏有优越性就体现在这里了，LCD屏幕寿命比OLED显示屏要长。

五、成本差异大LCD液晶面板工艺成熟，OLED是近几年才开始开发使用，成本上LCD控制的比OLED更好，更具有优势。

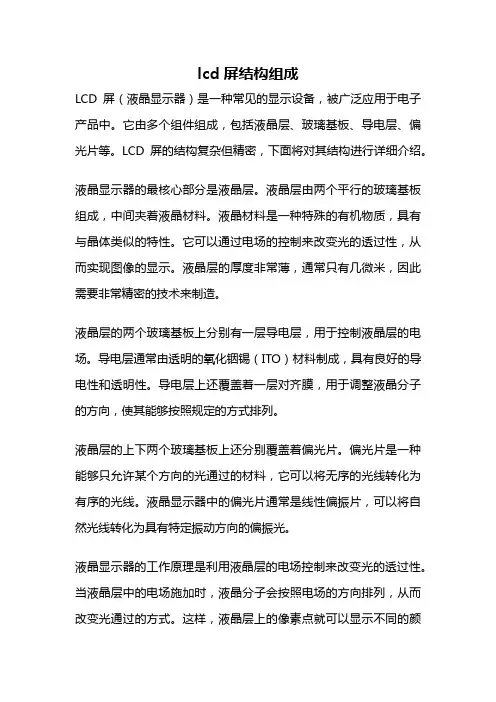

lcd屏结构组成LCD屏（液晶显示器）是一种常见的显示设备，被广泛应用于电子产品中。

它由多个组件组成，包括液晶层、玻璃基板、导电层、偏光片等。

LCD屏的结构复杂但精密，下面将对其结构进行详细介绍。

液晶显示器的最核心部分是液晶层。

液晶层由两个平行的玻璃基板组成，中间夹着液晶材料。

液晶材料是一种特殊的有机物质，具有与晶体类似的特性。

它可以通过电场的控制来改变光的透过性，从而实现图像的显示。

液晶层的厚度非常薄，通常只有几微米，因此需要非常精密的技术来制造。

液晶层的两个玻璃基板上分别有一层导电层，用于控制液晶层的电场。

导电层通常由透明的氧化铟锡（ITO）材料制成，具有良好的导电性和透明性。

导电层上还覆盖着一层对齐膜，用于调整液晶分子的方向，使其能够按照规定的方式排列。

液晶层的上下两个玻璃基板上还分别覆盖着偏光片。

偏光片是一种能够只允许某个方向的光通过的材料，它可以将无序的光线转化为有序的光线。

液晶显示器中的偏光片通常是线性偏振片，可以将自然光线转化为具有特定振动方向的偏振光。

液晶显示器的工作原理是利用液晶层的电场控制来改变光的透过性。

当液晶层中的电场施加时，液晶分子会按照电场的方向排列，从而改变光通过的方式。

这样，液晶层上的像素点就可以显示不同的颜色和亮度。

液晶显示器的结构还包括背光模块和驱动电路。

背光模块用于提供背景光源，使得显示器的画面能够在暗环境中清晰可见。

常见的背光源有冷阴极灯（CCFL）和LED。

驱动电路则负责控制液晶层的电场，使其按照需要显示图像。

总的来说，LCD屏的结构是由液晶层、玻璃基板、导电层、偏光片、背光模块和驱动电路等多个组件组成的。

液晶层是其中最关键的部分，通过电场控制实现图像的显示。

其他各个组件的作用是为了支持和辅助液晶层的工作。

LCD屏结构的复杂性和精密性决定了其在电子产品中的广泛应用，如电视、电脑显示器、手机等。

随着技术的不断发展，LCD屏的质量和性能也在不断提升，为用户带来更好的视觉体验。

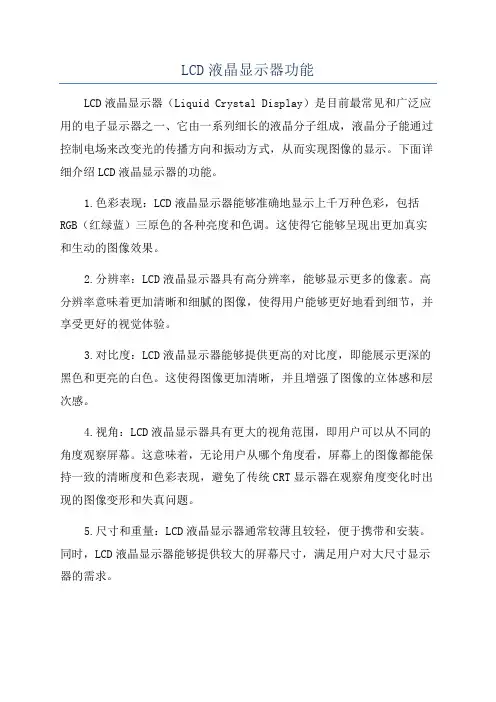

LCD液晶显示器功能LCD液晶显示器（Liquid Crystal Display）是目前最常见和广泛应用的电子显示器之一、它由一系列细长的液晶分子组成，液晶分子能通过控制电场来改变光的传播方向和振动方式，从而实现图像的显示。

下面详细介绍LCD液晶显示器的功能。

1.色彩表现：LCD液晶显示器能够准确地显示上千万种色彩，包括RGB（红绿蓝）三原色的各种亮度和色调。

这使得它能够呈现出更加真实和生动的图像效果。

2.分辨率：LCD液晶显示器具有高分辨率，能够显示更多的像素。

高分辨率意味着更加清晰和细腻的图像，使得用户能够更好地看到细节，并享受更好的视觉体验。

3.对比度：LCD液晶显示器能够提供更高的对比度，即能展示更深的黑色和更亮的白色。

这使得图像更加清晰，并且增强了图像的立体感和层次感。

4.视角：LCD液晶显示器具有更大的视角范围，即用户可以从不同的角度观察屏幕。

这意味着，无论用户从哪个角度看，屏幕上的图像都能保持一致的清晰度和色彩表现，避免了传统CRT显示器在观察角度变化时出现的图像变形和失真问题。

5.尺寸和重量：LCD液晶显示器通常较薄且较轻，便于携带和安装。

同时，LCD液晶显示器能够提供较大的屏幕尺寸，满足用户对大尺寸显示器的需求。

6.节能：相对于传统的CRT显示器，LCD液晶显示器能够显著降低能源消耗。

使用LCD液晶显示器可以节省电力，降低用户的能源开支，并减少对环境的负面影响。

7.可靠性和寿命：LCD液晶显示器由于无论是结构还是工作特点，其寿命较长，并且能够承受较高的工作负荷。

这意味着用户可以长时间使用LCD液晶显示器，而不需要担心其性能和寿命。

8.舒适性：LCD液晶显示器不会产生闪烁或刷新频率问题，这使得用户在长时间使用时感到更加舒适和轻松。

此外，LCD液晶显示器的表面通常具有抗眩光和抗反射功能，不会因外部光线的干扰而影响显示效果。

9.多媒体功能：LCD液晶显示器通常配备音频输入和输出接口，能够与其他音频设备进行连接，实现音频的播放和输出。

LCD液晶屏背光的分类及特点
众所周知LCD液晶玻璃本身不具有发光功能，所以在组装LCD液晶模组时会在液晶玻璃的背面加上一层背光板来提供光源，都知道背光的重要性但是真正了解的人却很少，今天由液晶屏厂家的小编来介绍
背光的工作原理是将背光的点光变为面光的形式
LED背光应用与液晶屏上根据光源分部位置不同分为侧光式和直下式（底背光）
侧光式：是将线性光或点状光源设置在经过特殊设计的导光板的侧边做成背光源，可根据实际应用需求设计成双边或三边。

侧背光的优点是可以做的很薄，缺点是光源的利用率很低，且是越薄利用率就越低
底背光式：是一个有一定结构的平板式背光源，可以是一个连续均匀的面光源（如：EL 或平板荧光灯），也可以是一个由较多的点光源构成的（如点阵LED或白炽灯背光板等）。

底背光的优点是亮度好，均匀度好，缺点是厚度大，使用的LED灯多，发热比较明显，一般用于低亮的设计，高亮的成本高基本上是不考虑的。

lcd屏显示原理
液晶显示器（LCD）是一种利用液晶的光学特性来显示图像的设备。

它由液晶层、玻璃基板、电极膜和背光源等部分组成。

液晶层是LCD的核心部分，在两块玻璃基板之间填充液晶物质。

这些液晶物质可以通过电场的作用改变其分子排列方式，进而改变光的透射性。

液晶分子的排列方式分为两种：平行排列和垂直排列。

当液晶分子是平行排列时，光线无法通过液晶层，显示器呈现黑色。

而当液晶分子垂直排列时，光线可以透过液晶层，显示器呈现亮色。

电极膜是液晶层中的两个电极，它们通过电信号控制液晶层中液晶分子的排列方式。

一个电极是透明电极，用来作为显示屏幕的触控面板。

另一个电极是传输电极，用来生成电场。

当电场作用在液晶层上时，液晶分子会根据电场的强弱和极性发生变化，从而改变液晶层的透光性。

传输电极和透明电极之间的电场通过透明电极的触点控制。

当电场强时，液晶分子垂直排列，使光线可以透过液晶层。

而当电场弱或者不存在时，液晶分子平行排列，光线则被阻挡，显示器呈现黑色。

在LCD的背后还有一个背光源，通常是冷阴极荧光灯（CCFL）或LED。

背光源的作用是照亮液晶屏幕，使得图像能够被观
察者看到。

背光源通常位于LCD的背后或者背光模块中，通
过液晶屏幕的透光性将光线传递到前方。

当电场发生变化时，液晶层的透光性也会相应变化。

通过在不
同位置施加电场，液晶分子的排列方式会因此改变，从而显示出不同的图像或字母。

总的来说，液晶屏显示原理是通过控制电场改变液晶层中液晶分子的排列方式，透过背光源照亮液晶屏幕，从而形成图片或文字的显示。

LCD 液晶显示屏工作原理一、工作原理和概念术语1、液晶显示屏的工作原理液晶（Liquid Crystal ）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。

液晶显示器LCD （Liquid Crystal Display ）：是新型平板显示器件。

显示器中的液晶体并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。

因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光像。

（1）、液晶分子的电－光特性（如图2-1所示）（2）、液晶的电光控制特性（如图2-2所示）(a) （光光控制电压0109050%液晶显示器的电光特性（常暗模式）101009050%b ）液晶显示器的电光特性（常亮模式）液晶显示器的电光控制特性图中Uth —阈值电压（临界电压）；Usat —饱和电压透过率透过率控制电压图2-1液晶的电－光特性图图2-2 旋光性（3）、 液晶分子排列状态的改变可实现对光的控制液晶分子在偏光板间排列成多层，在不同层间， 液晶分子的长轴沿偏光板平行平面连续扭转90°，与偏光板的偏振光方向一致的偏振光，垂直射向无外加电场的液晶分子时，入射光将因其偏振方向随液晶分子轴的扭曲而旋转射出。

故称为扭曲向列型液晶显示器。

当给液晶层施以某一电压差时，液晶分子会改变它的初始排列状态而不扭转，不改变光的极化方向，因此经过液晶的光会被第二层偏光片吸收而整个结构呈现不透光的状态。

2、概念和术语 （1）、光学的各向异性液晶的特有性质，改变液晶两端电压，可改变液晶某一方向折射出的光的大小 （2）、偏振片（器）只能在特定方向上透过光线的器件（3）、像素、子像素、节距、分辨率(如图2-3所示)（4）、视角当背光源的入射光通过偏极片、液晶后，输出光便具备了特定的方向特性，假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。

lcd液晶屏结构及组成LCD液晶屏结构及组成一、引言液晶显示技术是目前广泛应用于电子产品中的一种显示技术，液晶显示屏广泛应用于电视、手机、电脑等电子设备中。

液晶屏的核心部件是液晶面板，其结构和组成是实现图像显示的关键。

二、液晶屏结构液晶屏由多个层次的结构组成，主要包括液晶面板、背光源、驱动电路和边框等部分。

1. 液晶面板液晶面板是液晶屏的核心，由两片薄而透明的玻璃基板组成，中间夹层填充有液晶分子。

液晶分子的排列状态通过外加电压的变化来调节光的透过程度，从而实现图像的显示。

液晶面板上有许多微小的液晶单元，每个单元由一个红、绿、蓝三基色组成，通过控制每个液晶单元的透光程度，可以显示出丰富多彩的图像。

2. 背光源背光源是液晶屏的光源，常用的背光源包括冷阴极管（CCFL）和LED（Light Emitting Diode）等。

背光源通常位于液晶面板的后方，通过发光来照亮液晶面板，使得图像能够显示出来。

背光源的亮度和均匀性对于显示效果有重要影响。

3. 驱动电路驱动电路是控制液晶面板的重要组成部分，它通过控制电场对液晶分子的作用，来调节液晶分子的排列状态，从而控制图像的显示。

驱动电路通常由驱动芯片和控制电路组成，驱动芯片负责控制每个液晶单元的电压，而控制电路则负责接收输入信号，并将其转换为驱动芯片能够识别的信号。

4. 边框液晶屏的边框是固定液晶面板和背光源的框架，通常由金属或塑料材料制成。

边框的设计不仅起到了保护液晶屏的作用，还可以增加整体的美观性。

三、液晶屏组成液晶屏的组成除了上述结构外，还包括色彩滤光片、偏光片和电极等部分。

1. 色彩滤光片色彩滤光片位于液晶面板的上方，目的是使得透过液晶面板的光能够分解成红、绿、蓝三基色，以实现真实的彩色显示。

色彩滤光片通常由红、绿、蓝三种不同颜色的滤光片组成，通过叠加这些基色，可以呈现出丰富的颜色。

2. 偏光片偏光片主要有两层，分别位于液晶面板的上下方。

上方的偏光片可以将透过液晶面板的光的振动方向转为线性偏振光，而下方的偏光片则可以根据控制信号的变化，将线性偏振光转为可见光。

LCD屏面试知识1. 什么是LCD屏？LCD是液晶显示器的缩写，全称为液晶显示屏（Liquid Crystal Display），是一种使用液晶材料作为光学活性物质的平板显示技术。

LCD屏通过控制液晶分子的取向来调节光的透过与阻挡，从而显示出图像和文字。

2. LCD屏的工作原理LCD屏的核心部件是液晶，液晶是一种介于固体和液体之间的物质。

在不同的电场作用下，液晶分子会发生有序的排列，同时可以通过电场改变液晶分子的取向。

当电场作用于液晶层时，液晶分子会改变光的传播路径，从而实现图像的显示。

具体来说，LCD屏由两层平行的玻璃基板构成，中间夹层涂有液晶材料。

在两层玻璃基板上分别涂有ITO导电层，形成电极。

当液晶层中没有电场作用时，液晶分子是无序排列的，光通过液晶层时会发生折射。

而当电场作用于液晶层时，液晶分子会取向并形成平行或垂直排列的状态，光线被阻挡或透过，从而实现图像显示。

3. LCD屏的特点LCD屏作为一种主流的显示技术，具有以下特点：•节能：LCD屏通过液晶分子的取向来调节光的透过与阻挡，相比传统的CRT显示器，能够更有效地节约能源。

•轻薄：LCD屏的结构简单，整体较薄，适合应用于各种便携设备，如手机、平板电脑等。

•视角广：LCD屏具有较大的视角范围，从不同的角度观看，图像显示效果基本保持一致。

•显示效果好：LCD屏的像素密度高，色彩鲜艳，可以显示出细腻的图像和文字。

4. LCD屏的分类根据液晶材料的不同，LCD屏可以分为以下几种类型：4.1 TN屏 (Twisted Nematic)TN屏是最常见的液晶屏技术，也是最简单和最廉价的。

它采用扭曲向列的液晶分子排列方式，具有响应速度快、价格低廉等特点。

然而，TN屏的视角范围较窄，颜色表现力较差。

4.2 IPS屏 (In-Plane Switching)IPS屏是一种高端液晶屏技术，采用平面排列的液晶分子结构，具有较大的视角范围和较好的色彩表现能力。
