schneider(施耐德)基本编程指令介绍

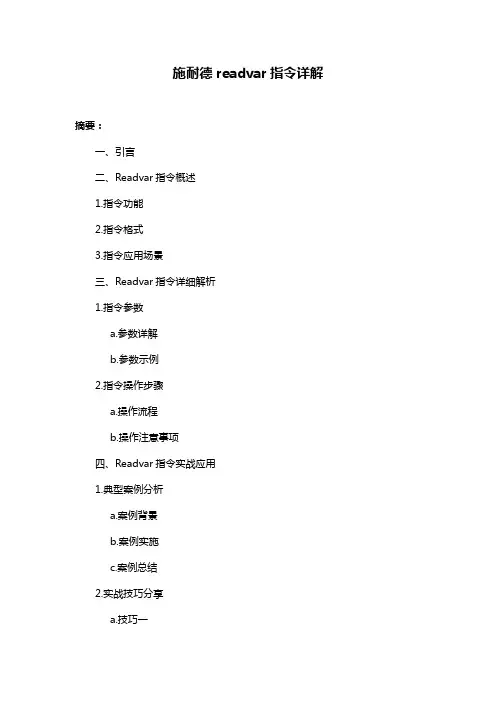

施耐德readvar指令详解摘要：一、引言二、Readvar指令概述1.指令功能2.指令格式3.指令应用场景三、Readvar指令详细解析1.指令参数a.参数详解b.参数示例2.指令操作步骤a.操作流程b.操作注意事项四、Readvar指令实战应用1.典型案例分析a.案例背景b.案例实施c.案例总结2.实战技巧分享a.技巧一b.技巧二c.技巧三五、Readvar指令的优缺点1.优点a.高效性b.稳定性c.兼容性2.缺点a.局限性b.安全隐患六、总结与展望正文：一、引言随着工业自动化技术的不断发展，施耐德电气设备在我国的应用日益广泛。

Readvar指令作为施耐德PLC编程中一种重要的读取变量指令，受到了众多工程师的关注。

本文将详细解析Readvar指令的功能、应用场景以及实战应用，旨在为工程师们提供一份实用的参考资料。

二、Readvar指令概述1.指令功能Readvar指令主要用于读取施耐德PLC中定义的变量值。

通过该指令，用户可以方便地获取程序运行过程中所需的数据，以实现对设备状态的监控和控制。

2.指令格式Readvar指令的格式如下：READVAR [变量地址]其中，变量地址表示要读取的变量在PLC中的存储位置。

3.指令应用场景Readvar指令适用于以下场景：a.需要实时监测的设备状态变量b.需要根据实时数据进行控制的程序段c.需要与其他设备（如上位机、触摸屏）共享数据的场合三、Readvar指令详细解析1.指令参数a.参数详解- 变量地址：表示要读取的变量在PLC中的存储位置，通常采用间接寻址方式表示，如：W[100]。

b.参数示例- 示例：READVAR W[100]读取PLC中地址为100的内存单元的值。

2.指令操作步骤a.操作流程- 编写程序：在PLC编程软件中，编写包含Readvar指令的程序。

- 下载程序：将编写好的程序下载到PLC中。

- 运行程序：启动PLC程序，观察读取到的变量值。

施耐德ModiconM340编程手册pdf•ModiconM340概述•编程基础•数据处理与运算•程序流程控制目•系统功能实现•调试与故障诊断录ModiconM340概述01Modicon M340是施耐德电气推出的一款高性能可编程逻辑控制器（PLC）。

它采用了先进的处理器技术和丰富的功能模块，适用于各种工业自动化应用。

Modicon M340具有良好的可扩展性和灵活性，可以满足不同规模和复杂度的控制需求。

高速处理能力Modicon M340采用了高性能的处理器，具有快速的数据处理和执行速度。

丰富的功能模块提供了多种功能模块，包括数字量输入/输出、模拟量输入/输出、高速计数器等，可以满足各种控制需求。

强大的通信能力支持多种通信协议，如Modbus、Ethernet/IP、Profinet等，可以与其他设备进行高效的数据交换。

易于编程和调试提供了直观的编程软件和调试工具，使得用户可以轻松地进行程序编写和调试。

制造业能源与基础设施楼宇自动化物流与仓储ModiconM340应用领域Modicon M340广泛应用于各种制造业领域，如机械制造、汽车制造、食品加工等。

Modicon M340也常用于楼宇自动化系统中，如空调控制、照明控制、安防系统等。

适用于电力、水务、燃气等能源与基础设施领域，可以实现设备的自动化监控和控制。

在物流与仓储领域，Modicon M340可以实现货物的自动化搬运、分拣和存储等功能。

编程基础02施耐德Modicon M340 PLC支持多种编程语言，包括梯形图（LD）、指令表（IL）、顺序功能图（SFC）、结构化文本（ST）和函数块图（FBD）。

梯形图（LD）是一种图形化编程语言，直观易懂，适用于简单的逻辑控制。

指令表（IL）是一种类似于汇编语言的文本编程语言，适用于复杂的算法和数据处理。

顺序功能图（SFC）是一种描述顺序控制流程的图形化编程语言，适用于复杂的顺序控制系统。

结构化文本（ST）是一种高级文本编程语言，适用于复杂的数学计算和数据处理。

1施耐德低压柜操作程序一、（WATSN ）电源进线柜操作程序： 1、控制器面板功能：1.1、开关状态指示灯： N(R)电源指示（黄）：常亮-常（备）用电源正常；闪亮-常（备）用电源故障（断相/过压/欠压）。

N （R ）闭合指示（绿）：灯亮-常（备）用电源闭合。

N （R ）脱扣指示：灯亮-常（备）用电源脱扣。

1.2.、数码管显示：V （V ）灯亮：自动循环显示常用电源（Un 亮）和备用电源（Ur 亮）电压；T(s)灯亮：数码管以倒计时方式显示转换/返回延时时间； 运行灯亮：控制器处于正常运行状态；自动灯：常亮—控制器以自动方式工作；闪亮—自动方式下两路电源均发生故障；强制切换灯：常亮—控制器工作在强制切换状态；闪亮—强制切换方式下两路电源均发生故障。

1.3、键盘操作区：复位键：控制器复位开关↙键：运行状态—控制器自动（对应自动灯）/强制切换（对应强制切换灯）方式的转换键在设置状态—确认键（自动存储设置数据，同时进入下一项设置）2 ▲键：在强制切换方式—按下此键常用电源（N ）闭合；在设置方式—递增键▼键：在强制切换方式—按下此键备用电源（R ）闭合；在设置方式—递减键OFF 键： WATSN 开关置于双分（OFF ）位置。

系统设置灯亮：控制器处于参数设置状态； 消防灯亮：接收到火灾报警信号。

2、操作程序： 2.1、 键盘操作：2.1.1、打开进线柜柜门，在内部（WATSN ）断路器上将手动一自动开关置于“自动位置”，闭合柜门。

2.1.2、自动操作：将控制器设为互为备用工作方式（设置控制器参数第7项为NA ，并通过回车键切换为自动工作方式），通电后，如果常用电源正常，开关将自动使常用电源断路器闭合。

如果常用电源不正常，常用电源断路器断开，备用电源断路器闭合。

2.1.3、强制切换操作：通过回车键进行自动/手动强制方式的切换，当处于手动强制状态时，强制切换灯亮，然后可以通过▲键使常用电源合；通过▼键使备用电源合；通过OFF 键在无NB/RB 报警时，使开关置于 0位。

施耐德PLC的ST指令入门1.编程语言传统的PLC软件编程语言，一般仅支持LD/IL/FBD,ST/SFC/CFC，往往需要安装附加的语言包才能支持。

SoMachine支持全部的6种编程语言，编程者可以根据实际的需要，任意选择编程语言。

对于SoMachine编程而言，建议编程者在选择编程语言时，应根据实际的编程方便来选择编程语言，而不是在整个程序中仅使用LD。

例如，编写算法程序时应优先考虑ST；编写顺序流程时应优先考虑SFC；编写逻辑控制时应优先考虑LD；编写功能块时应优先考虑CFC或FBD。

各品牌PLC的编程语言大同小异，各有特色。

了解了一个品牌的编程语言，其他品牌的也就能掌握基本的功能。

2.MAST任务的选择建议优先选择循环任务注意：1) 如果为某个循环任务定义的周期过短，则该任务会在写入输出后立即重复，而不会执行其他较低优先级的任务或任何系统处理。

这将会影响所有任务的执行，并导致控制器超过系统看门狗限制，从而导致系统看门狗例外。

2)可以使用 GetCurrentTaskCycle 和 SetCurrentTaskCycle 功能通过应用程序获取和设置循环执行任务间隔.3.指令优先级4.ST语言编写：指令说明注意各指令的标点符号及标点符号的输入格式。

1）赋值指令变量 := 变量或表达式例如：Var2:=Var1*10;2）IF指令1.IF 条件ATHEN 表达式A;END_IF例如：IF temp<17THEN heating_on := TRUE；END_IF2. IF 条件ATHEN 表达式A;ELSE 表达式B;END_IF例如：IF temp<17THEN heating_on := TRUE;ELSE heating_on := FALSE;END_IF;3. IF 条件A THEN 表达式A；ELSIF 条件B THEN 表达式B；...ELSIF 条件N-1 THEN 表达式N-1；ELSE 表达式N；END_IF3）CASE指令语法：CASE <控制变量> OF<数值1>: <表达式1><数值2>: <表达式2><数值3, 数值4, 数值5>: <表达式3><数值6 .. 数值10>: <表达式4>...<数值n>: <表达式n>ELSE <ELSE的表达式>END_CASE例子：CASE INT1 OF1, 5: BOOL1 := TRUE;2: BOOL2 := TRUE;10..20: BOOL3:= TRUE;ELSEBOOL1 := BOOL2 :=BOOL3 :=FALSE;END_CASE当INT1=1或5时，BOOL1为真；当INT1=2时，BOOL2为真；当INT1=10~20之间的数值时，BOOL3为真；否则，BOOL1、BOOL2、BOOL3均为假。

施耐德readvar指令详解摘要：1.施耐德readvar 指令概述2.readvar 指令的功能3.readvar 指令的结构和参数4.readvar 指令的应用实例5.施耐德readvar 指令的优势和局限性正文：施耐德readvar 指令详解1.施耐德readvar 指令概述施耐德电气是一家全球领先的工业制造公司，其产品广泛应用于各种工业自动化领域。

在施耐德电气的自动化控制系统中，readvar 指令是一种重要的功能指令，用于实现对模拟输入信号的连续监测。

通过readvar 指令，可以实时获取模拟输入信号的当前值，并将其保存到指定的变量中，从而为后续的控制和调节提供数据支持。

2.readvar 指令的功能readvar 指令的主要功能是实时读取模拟输入信号的值，并将其保存到指定的变量中。

在施耐德电气的自动化控制系统中，模拟输入信号通常来自于各种传感器和检测设备，如温度传感器、压力传感器等。

通过readvar 指令，可以实时监测这些信号的变化，并在控制系统中进行相应的处理和调节。

3.readvar 指令的结构和参数readvar 指令的结构相对简单，其主要由以下几个部分组成：- 指令名称：readvar- 功能代码：用于指定指令的具体功能，例如，读取模拟输入信号的值- 存储位置：指定读取到的模拟输入信号值应保存到的变量地址- 输入信号：指定要读取的模拟输入信号的通道号4.readvar 指令的应用实例以下是一个简单的施耐德readvar 指令应用实例：假设有一个温度控制系统，其中包含一个温度传感器和一个控制器。

温度传感器的信号通道号为AI1，控制器的模拟输入通道号为AI1。

我们可以使用readvar 指令实时读取温度传感器的信号值，并将其保存到控制器的变量V100 中。

具体的指令如下：```readvar AI1 to V100```这样，控制器就可以根据实时读取到的温度信号值，对系统进行相应的温度控制和调节。
