三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。
本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。
一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。
外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。
电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。
电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。
二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。
电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。
通过采集这两个参数，电能表可以计算出电能消耗的具体数值。
三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。
这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。
用户可以根据具体情况进行合理设定，以满足实际需求。
四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。
同时还需要保证设备与电路的接地连接牢固可靠。
2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。
3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。
用户可以通过数字显示部分查看电能消耗的具体数据。
4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。
如发现异常情况应及时处理，以避免对设备的损害。
第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。
本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。
一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

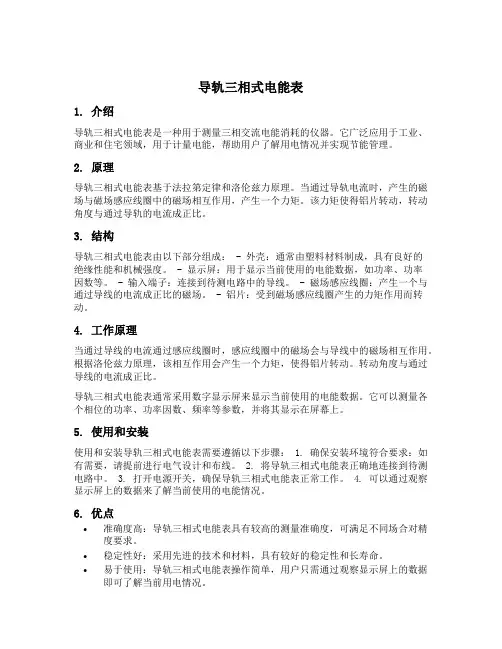

导轨三相式电能表1. 介绍导轨三相式电能表是一种用于测量三相交流电能消耗的仪器。
它广泛应用于工业、商业和住宅领域，用于计量电能，帮助用户了解用电情况并实现节能管理。
2. 原理导轨三相式电能表基于法拉第定律和洛伦兹力原理。
当通过导轨电流时，产生的磁场与磁场感应线圈中的磁场相互作用，产生一个力矩。
该力矩使得铝片转动，转动角度与通过导轨的电流成正比。
3. 结构导轨三相式电能表由以下部分组成： - 外壳：通常由塑料材料制成，具有良好的绝缘性能和机械强度。
- 显示屏：用于显示当前使用的电能数据，如功率、功率因数等。
- 输入端子：连接到待测电路中的导线。
- 磁场感应线圈：产生一个与通过导线的电流成正比的磁场。
- 铝片：受到磁场感应线圈产生的力矩作用而转动。
4. 工作原理当通过导线的电流通过感应线圈时，感应线圈中的磁场会与导线中的磁场相互作用。
根据洛伦兹力原理，该相互作用会产生一个力矩，使得铝片转动。
转动角度与通过导线的电流成正比。
导轨三相式电能表通常采用数字显示屏来显示当前使用的电能数据。
它可以测量各个相位的功率、功率因数、频率等参数，并将其显示在屏幕上。
5. 使用和安装使用和安装导轨三相式电能表需要遵循以下步骤： 1. 确保安装环境符合要求：如有需要，请提前进行电气设计和布线。
2. 将导轨三相式电能表正确地连接到待测电路中。
3. 打开电源开关，确保导轨三相式电能表正常工作。
4. 可以通过观察显示屏上的数据来了解当前使用的电能情况。
6. 优点•准确度高：导轨三相式电能表具有较高的测量准确度，可满足不同场合对精度要求。
•稳定性好：采用先进的技术和材料，具有较好的稳定性和长寿命。
•易于使用：导轨三相式电能表操作简单，用户只需通过观察显示屏上的数据即可了解当前用电情况。
•节能环保：通过使用导轨三相式电能表，用户可以了解用电情况并实施节能措施，降低能源消耗并减少对环境的影响。
7. 应用领域导轨三相式电能表广泛应用于以下领域： - 工业：用于计量工厂、车间等大功率设备的电能消耗。
DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。
068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。
2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。
6操作与显示6.2显示界面上电后显示正向有功电能。
可通过三类查看键实现翻屏显示。
各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。
导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。
可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。
仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。
用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号718 719 720深圳市科陆电子科技股份有限公司二零零四年二月目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。
导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。
该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。
