扭力计作业指导书

批准审核设备名称 上海晶合光电科技有限公司作 业 指 导 书制作日期刘静2017/10/9JH-WI-GC-080HP-100数字扭力测试仪作业扭力测试文件编号操作步骤：1、如图1所示，将数字扭力测试仪MODE 选择键拨至在“PEAK ”位置，将CAPACITY 选择键拨至在“Kgf.cm 100”位置。

2、打开数字扭力测试仪的电源开关(将“POWER 键”拨至“ON ”)，待显示屏显示稳定后按一次清零键(RESET 键)，确认扭力测试仪显示屏显示的读数应为“0.0”。

3、选择与被测电批(或风批)的螺丝刀插孔相应的转接头；如图2所示安放在扭力测试仪测试端上。

4、依据《螺丝扭力对照表》的扭力要求，先将电批(或风批)自身的输出扭力刻度调节到SOP 要求的刻度范围内(此步有利于减少后续输出扭力的调节次数)。

5、将待测电批(或风批)的刀头取下，再将电批(或风批)的螺丝刀插孔对准测试端上的转接头，令转接头插入螺丝刀插孔内，如图3所示。

电批(或风批)接入电源(或气源)。

6、扶正握稳电批(或风批)，按下其反退开关松开转接头锁紧的弹簧；按一下扭力测试仪的清零键(RESET 键)；然后按下电批(或风批)的正锁开关，将会正向转动，达到转接头弹簧锁紧之后将停止；电批(或风批)停止后，扭力计的显示屏将会显示此过程中测得的扭力峰值(即电批(或风批)停止时的扭力输出值)，记下此数值。

按此方式重复测3次，取3次测量的平均值，看是否与《螺丝扭力对照表》规定的扭力要求值相符(若要求值未规定偏差值，则偏差应在20%之内)。

如不符则需要按以下方法重新调节电批(或风批)的输出扭力，再按照这一步的方法反复进行测试，直至扭力计显示的扭力峰值与《螺丝扭力对照表》相符为止；并将此值记录在《螺丝扭力测试记录表》上。

注意事项：按点检表的周期要求以及更换作业扭力要求时需要检测。

扭力计使用完毕后应及时关闭扭力计的电源（扭力计的“POWER 键”拨至“OFF ”表示关闭），同时将扭力计测试感应端上的转接头取下并与扭力计一起放置在相应的包装内。

（一）扭力扳手使用作业指导书检修作业指导书工具作业项目使用人员扭力扳手扭力扳手的使用高空作业人员安全序项目使用标准注意事项卡控号点①将尾部向逆时针方向旋转扭松。

将尾部拧松才能旋设定扭1②将手柄旋转，移动扭力指针至转手柄及指针，若尾力值的所需要的扭力值。

部锁住时企图将手柄方法③将尾部向顺时针方向旋转锁转动会损坏机件住，使手柄及扭力指针固定。

①发出声响后若继续拧紧，施加在螺丝上扳手按箭头所示摆动拧紧，到预的扭力将超过所设定拧紧螺2设的扭力值，扭力扳手会发“卡的扭力值。

丝的方达”一声，并有手感，表示已达②扭力扳手只能朝箭法到所设扭力值，停止操作扳手。

头方向拧紧才能有效使用。

若扳手往箭头相反向转动，拧到所设扭力值并不会发出声响，而容易超出扭力范围。

③对铜、铝线夹的紧固一般情况下不得使用其他无紧固力矩指示的扳手，对于铸钢件等也应使用力矩扳手可以有效提高作业效率。

①所有扭力扳手及配件（套筒）①每次下班或长时期连同说明书要交由工区材料保不用扳手之前应将指管员统一保管，建立健全基础管针转动至最低扭力理台帐，做好日常维修保养及出值，减少扭力值改变，入库的登记。

在使用扭力扳手避免里面弹簧长期受维护办前，必须认真阅读该工具使用指压缩引起弹簧疲劳。

3法导书，严格按使用说明进行使②注意在设定扭力值用、维护。

若因个人使用不善造时，指针不能超出表成的工具损坏，根据本规定进行上最高值及最低值，考核。

否则容易将机件损②班组材料保管员或包保人应坏。

定期根据说明书对扭力扳手进③用力应在手柄中行全面维护保养，对发现存在的问题应及时反馈车间，由车间安排处理，保证扭力扳手正常使用。

供电技术科将定期检查和不定期抽查各网工区的扭力扳手使用维护管理情况。

③扭力扳手应每年交计量室进行一次检验。

若出现未到使用期限而不能继续使用的扭力扳手，相关车间应收集并送回段计量室，由计量室对该扭力扳手进行鉴定。

如果产品存在质量问题由供电技术科按照规定重新配发，如果属人为造成该物件的损坏，将对责任人或责任班组进行考核。

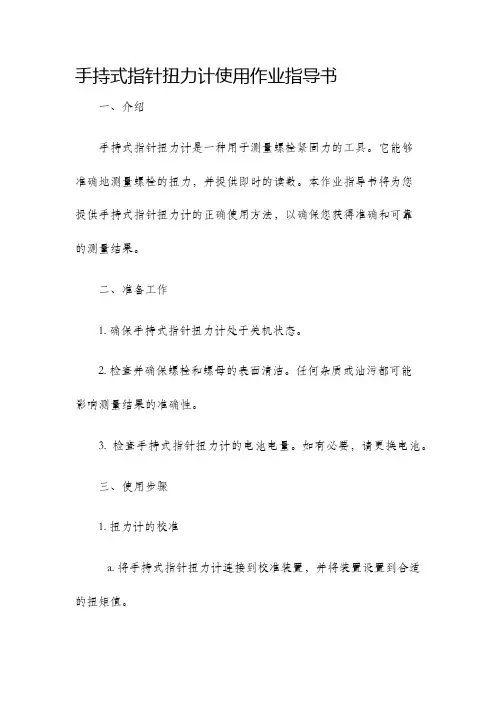

手持式指针扭力计使用作业指导书一、介绍手持式指针扭力计是一种用于测量螺栓紧固力的工具。

它能够准确地测量螺栓的扭力，并提供即时的读数。

本作业指导书将为您提供手持式指针扭力计的正确使用方法，以确保您获得准确和可靠的测量结果。

二、准备工作1. 确保手持式指针扭力计处于关机状态。

2. 检查并确保螺栓和螺母的表面清洁。

任何杂质或油污都可能影响测量结果的准确性。

3. 检查手持式指针扭力计的电池电量。

如有必要，请更换电池。

三、使用步骤1. 扭力计的校准a. 将手持式指针扭力计连接到校准装置，并将装置设置到合适的扭矩值。

b. 轻按扭力计的“校准”按钮，直到扭力计发出一个哔声并显示校准值。

c. 确认校准值与装置所设定的扭矩值匹配，如果不匹配，请重新校准。

2. 测量扭力a. 将手持式指针扭力计连接到螺栓上，并确保连接牢固。

b. 缓慢旋转螺栓，直到感到阻力和扭力计显示一个稳定的读数。

c. 停止旋转，并记录扭力计的读数。

d. 如果需要测量多个螺栓，请按照相同的步骤进行操作。

3. 查看测量结果a. 确保手持式指针扭力计处于显示模式。

b. 扭力计将显示螺栓的扭力读数。

c. 如果需要记录读数，请使用纸笔记录或将其输入到计算机或其他数据记录设备中。

四、注意事项1. 避免在过高或过低的温度环境中使用手持式指针扭力计，这可能影响其准确性。

2. 避免对手持式指针扭力计进行任何不必要的冲击或震动，以免损坏仪器。

3. 定期进行手持式指针扭力计的校准，以确保测量结果的可信度。

4. 当手持式指针扭力计不使用时，请将其存放在干燥、清洁的地方，避免日晒和潮湿。

五、维护与保养1. 定期检查手持式指针扭力计的外观是否有损坏，如有损坏请及时修理或更换。

2. 清洁手持式指针扭力计的外壳和显示屏，可使用柔软的擦拭布轻轻擦拭。

3. 定期更换电池，以确保手持式指针扭力计的正常使用。

4. 不要尝试修理手持式指针扭力计，如有故障，请将其送往专业维修中心修理。

六、结果解读手持式指针扭力计将提供一个数字读数，表示螺栓的扭力值。

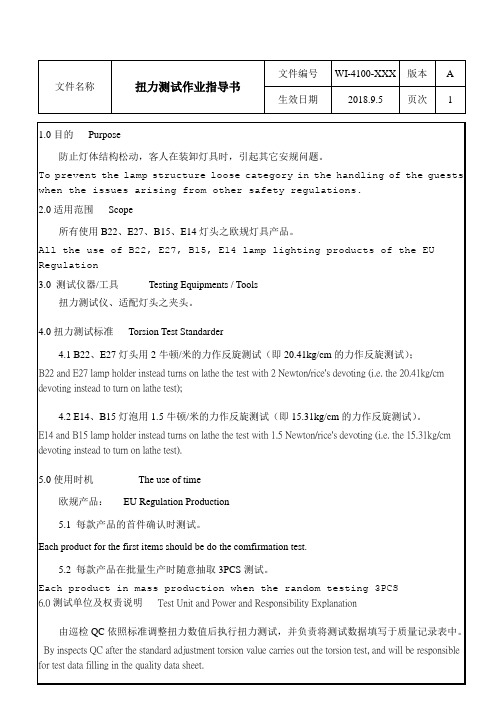

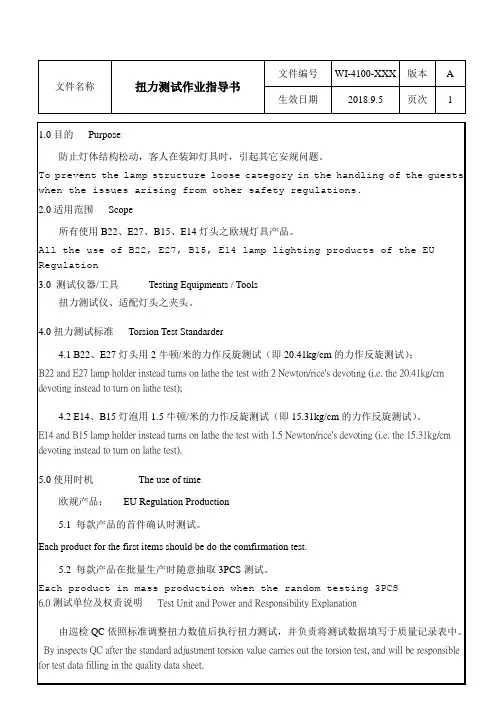

扭力测试实验指导书实验目的本实验旨在通过扭力测试仪器对物体的扭转性能进行测试，以评估其在扭转应力下的稳定性和强度。

通过本实验，可以确定物体在实际使用中的扭力性能指标，为产品设计和优化提供参考。

实验器材- 扭力测试仪器- 待测试的物体样品- 计时器实验步骤1. 准备工作：- 将扭力测试仪器放置在平稳的实验台面上。

- 确保扭力测试仪器处于稳定状态，并连接好电源和控制设备。

- 将待测试的物体样品固定在扭力测试仪器的夹持装置上，并确保夹持牢固。

2. 参数设置：- 根据待测试物体样品的特性和实验要求，调整扭力测试仪器的相关参数，如扭矩范围、角速度等。

- 通过试验先验知识或者参考相关文献，确定合适的参数设置，并记录下来。

3. 扭力测试：- 启动扭力测试仪器，并开始记录数据。

- 逐渐施加扭力于待测试的物体样品上，同时记录扭转角度和施加的扭矩数值。

- 持续扭转物体，直至达到预定的测试终止条件，如特定的扭转角度或者扭力数值。

4. 数据分析：- 根据实验记录的数据，进行扭力性能的分析。

- 可以绘制扭力-角度曲线或者扭力-时间曲线，以观察物体在扭转过程中的性能变化。

- 计算得到物体的扭力刚度、扭转角度-扭矩斜率等参数，以评估其扭转性能。

5. 结果总结：- 根据实验结果，总结待测试物体样品的扭转性能特点。

- 可以与设计要求或者相关标准进行对比，评估物体的扭转稳定性和强度。

- 根据实验结果对物体进行优化设计，提高其扭转性能。

注意事项- 在进行实验时，要特别注意安全，避免因意外发生导致人身伤害。

- 实验时需按照相关操作规程进行，注意保持实验环境的整洁和仪器设备的正常状态。

- 实验前要对仪器进行校准和检查，以确保测试数据的准确性和可靠性。

- 实验操作结束后，要及时清理实验现场，并保养好扭力测试仪器，以延长其使用寿命。

作业指导书 Standard Operation Procedure“扭力計操作保養校正作業指引 Torque Testing,andMaintenace SOP“制訂部門: 品保部生效日期: 15-7-2004 Array蓋章※※※※※※※※※※※※※※※※※※※※※※※文件審批及變更記錄主要用途 (Main Application):螺絲扭力之量測 (Testing of Bolt/Screw ’s torsional strength). 1. 型號及種類 (Size and Type)2.1各種不同螺絲頭孔型(梅花孔、四角孔、割溝、十字型、米字型、六角孔)Different types of Bolt/Screw head’s recesses (Torx, Square socket, Slot, Cross, Pozi, Hex. socket). 2.2一般螺丝均用台钳 Normally clamp with vice.2.3如批头打滑(主要为十字、米字针形)用扭力台架 If drive bit loose (Mainly Cross and Pozi recesses), use Torque Testing Fixture 。

2. 操作方法 Operation Method3.1使用前注意事項 Precaution Steps3.1.1檢查扭力計是否在校準狀態 Verify torque wrench reliability;3.1.2使用前擦拭測定臺,不得有鐵銷或雜物 Ensure the vice fixture in clean condition without steel chips and etc …;3.1.3檢查扭力計是否歸零 Reset the reading dial to zero before testing. 3.2使用要領Testing Guide3.2.1選擇適當的扭力扳手 Selection of proper torque wrench ’s measurement range; 3.2.2將套筒內裝入bit (梅花孔、四角孔、一字型、十字型、米字型、六角孔) Insert the drive bit into the block spana which able to attach with torque wrench (Torx, Square socket, Slot, Cross, Pozi, Hex. socket). ;3.2.3螺絲垂直夾在夾具上,鎖在夾具上約露出2~3牙處,並鎖緊 Position and clamp the Bolt/screw on the clamping vice vertically, left 2~3 pitches unclamp;3.2.4將夾具上之壓盤向下壓緊 Lower down the bit holder until it is engage withbolt/screw recess;（3.2.4图） （3.2.5图） 3.2.5扭力扳手套入套筒上方,保持平穩 Engage torque wrench plug into the block spana from Torque Testing Fixture;3.2.6套筒與夾具保持直立,套筒與扭力扳手保持水平 Ensure the block spana and clamping vice in vertical position, block spana and torque wrench in right angle position; 3.2.7扭力扳手旋轉時保持直立與水平（见下图）,旋轉時間保持2~5秒 Maintain the vertical and right angle position during testing, rotation duration maintain in range 2~5 seconds;3.2.8樣品扭斷時,读出針盤表上之測試值 Read the ultimate breaking torque reading from the reading dial indicator after specimen completely detached.. 3.3使用中應注意事項 Application Precaution3.2.1扭力扳手刻度範圍不得超過百分之75以上使用,避免扭力扳手彈性疲勞 Torque wrench application range shall not use to test with specimen ’s breaking torque that more then 75% of the torque wrench ultimate torque limit to avoid torque wrench overload; 3.3.2避免過負荷使用,及防止掉落地面 Avoid fatique usage and do not fall off; 3.3.3扭力扳手正轉逆轉測試值差距在3%以上時,應送供應商或校準機構調整和校驗 Clock wise and Counter Clock wise torque variance more then 3%, should send to supplier or external lab. for tuning/re-calibrate. 3.4保養內容 Maintenance Information3.4.1以拭布沾防銹油擦拭表面 Apply anti-rust oil on expose surface;3.4.2扭力扳手應防止碰撞、磨損,以確保精度 Prevent from impact and worn to ensurethe equipment accuracy.3.5校驗3.5.1校驗周期: 一年一次 Calibration duration: yearly ;3.5.2校驗方法: 委外校驗 Calibration method: external lab.3.附件:4.1机械牙螺丝破断扭力参考标准 Machine screw breaking torque reference:4.2自攻牙螺丝扭力标准参照<<ICQ作业指引>> Self tapping screw or thread forming screwbreaking torque refer to<<ICQ SOP>> .4.3此测试方法参照ISO898-7:1992(E)标准 The above testing method refer to ISO 898-7:1992(E).。

德信诚培训网

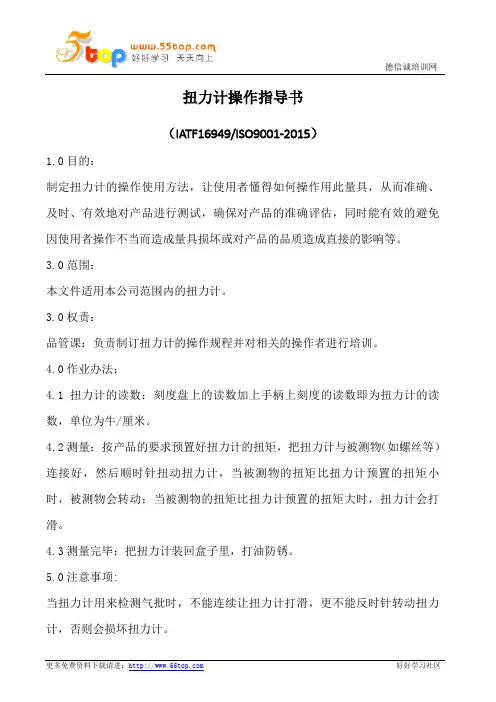

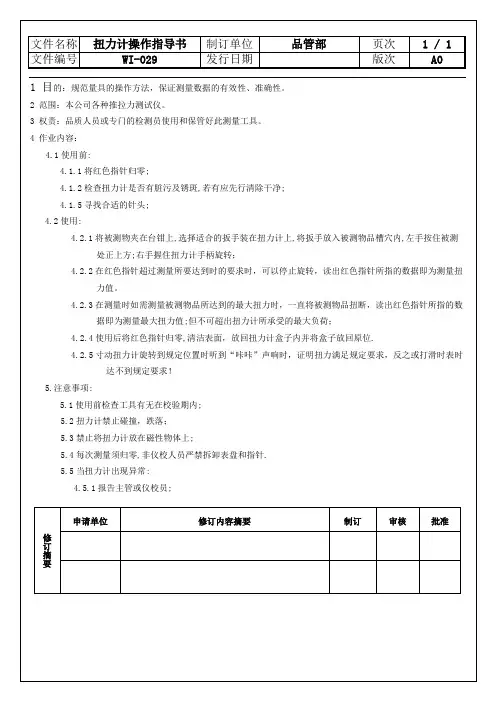

更多免费资料下载请进： 好好学习社区 扭力计操作指导书
（IATF16949/ISO9001-2015）
1.0目的：
制定扭力计的操作使用方法，让使用者懂得如何操作用此量具，从而准确、及时、有效地对产品进行测试，确保对产品的准确评估，同时能有效的避免因使用者操作不当而造成量具损坏或对产品的品质造成直接的影响等。

3.0范围：
本文件适用本公司范围内的扭力计。

3.0权责：
品管课：负责制订扭力计的操作规程并对相关的操作者进行培训。

4.0作业办法：
4.1扭力计的读数：刻度盘上的读数加上手柄上刻度的读数即为扭力计的读数，单位为牛/厘米。

4.2测量：按产品的要求预置好扭力计的扭矩，把扭力计与被测物（如螺丝等）连接好，然后顺时针扭动扭力计，当被测物的扭矩比扭力计预置的扭矩小时，被测物会转动；当被测物的扭矩比扭力计预置的扭矩大时，扭力计会打滑。

4.3测量完毕：把扭力计装回盒子里，打油防锈。

5.0注意事项:
当扭力计用来检测气批时，不能连续让扭力计打滑，更不能反时针转动扭力计，否则会损坏扭力计。

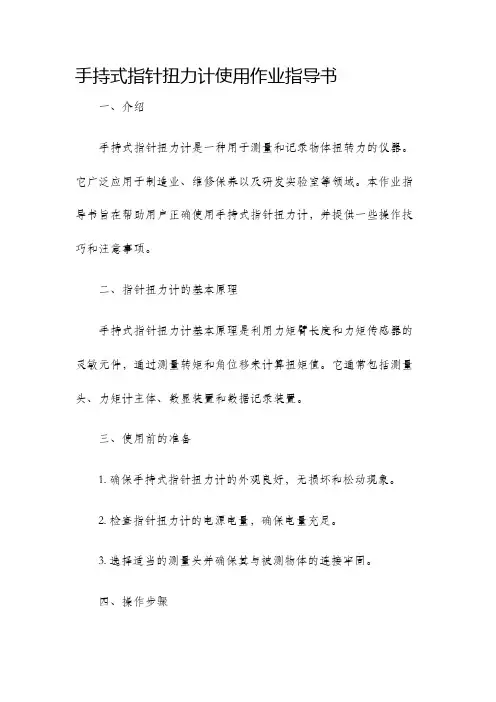

手持式指针扭力计使用作业指导书一、介绍手持式指针扭力计是一种用于测量和记录物体扭转力的仪器。

它广泛应用于制造业、维修保养以及研发实验室等领域。

本作业指导书旨在帮助用户正确使用手持式指针扭力计，并提供一些操作技巧和注意事项。

二、指针扭力计的基本原理手持式指针扭力计基本原理是利用力矩臂长度和力矩传感器的灵敏元件，通过测量转矩和角位移来计算扭矩值。

它通常包括测量头、力矩计主体、数显装置和数据记录装置。

三、使用前的准备1. 确保手持式指针扭力计的外观良好，无损坏和松动现象。

2. 检查指针扭力计的电源电量，确保电量充足。

3. 选择适当的测量头并确保其与被测物体的连接牢固。

四、操作步骤1. 打开手持式指针扭力计的电源开关，并等待数显装置显示“0”或“0000”。

2. 将测量头正确连接到被测物体上，并确保连接紧固。

3. 握住手持式指针扭力计的握把，将测量头垂直放置于被测物体上，并按下指针扭力计上的操作按钮以启动测量。

4. 缓慢施加力矩，直到指针扭力计的数显装置显示出所施加的力矩数值。

5. 当达到所需的力矩数值时，停止施加力矩，并记录所示数值。

五、注意事项1. 在使用手持式指针扭力计时，避免突然施加或突然减小力矩，以免损坏测量头。

2. 使用过程中要注意保持手持式指针扭力计干燥和清洁，防止尘土和液体进入仪器内部。

3. 避免超过手持式指针扭力计的额定工作范围，以免造成不准确的测量结果。

4. 定期检查手持式指针扭力计的准确度，并及时进行校准。

六、常见故障排除1. 如果指针扭力计无法启动或显示不正常，请检查电源是否正常，或尝试更换电池。

2. 若数显装置显示异常或数值不稳定，请检查测量头的连接是否牢固，并确保其与被测物体接触良好。

3. 若手持式指针扭力计出现其他故障，请及时联系售后服务部门进行维修。

七、总结手持式指针扭力计是一种重要的测量工具，在各类机械制造和维修领域中起到关键的作用。

通过本作业指导书，我们希望能帮助用户正确、安全地使用指针扭力计，并了解一些基本的操作技巧和注意事项。
