VOLVO220D挖掘机电控正流量泵控制过程分析与检测汤振周【摘要】介绍了电控正流量的控制原理、对挖掘机正流量控制系统中电子液压泵的控制过程进行了分析.尤其介绍了在正流量控制系统中,在不同的工作模式下,如何在没有流量传感阀、泵中位压力非常低的情况下,无论发动机的转速大小,都能够合理确定初始流量,使得挖掘操作有相同的动作响应时间.还介绍了电控变量泵的检修、电控泵电磁阀的测量与调整.【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2019(020)002【总页数】4页(P27-30)【关键词】VOLVO220D挖掘机;电控正流量泵;控制;检测【作者】汤振周【作者单位】福建船政交通职业学院 ,福州 350007【正文语种】中文【中图分类】TD422.21 电控正流量泵的结构电控正流量液压系统中的核心元件为电控液压泵，沃尔沃液压挖掘机EC220D的主泵型号是K3V112DT-1V9R-1E42-V，电控正流量泵是驱动轴串联式斜盘型轴向变量柱塞泵，由2个主泵、1个齿轮泵及相应的液压泵调节器构成。

另外，电控正流量主泵前后泵的调节器上都各自带有一个可以进行流量控制的比例电磁阀。

2 电控正流量泵工作原理电控正流量泵的工作原理如图1所示，在电控状态下，电控正流量泵通过电磁阀来调节斜盘摆角的变化，能够实现单泵的自由控制，合理地分配发动机的功率，使发动机的工作处于最节能状态。

正向液压控制系统在每个执行动作的先导油路上均安装了压力传感器。

控制器根据先导压力信号的叠加值及其变化趋势判断执行器的流量需求及其变化趋势，并据此精确控制泵的排量，同时，通过检测主泵出口表征负载的压力，根据双泵的p-Q曲线(如图2所示)，得到油泵的另一排量值，根据这两个排量值来调节油泵的排量，使系统的流量供应能够动态地跟随执行元件的流量需求，实现系统流量的实时匹配，达到“所得即所需”，就不会无用地消耗动力。

图1 电控正流量泵工作原理图Q.泵流量；p.液压油压力图2 双泵的p-Q曲线3 变功率控制正流量液压系统中的核心元件为比例电磁阀，该泵可实现变功率控制和电比例控制两大功能。

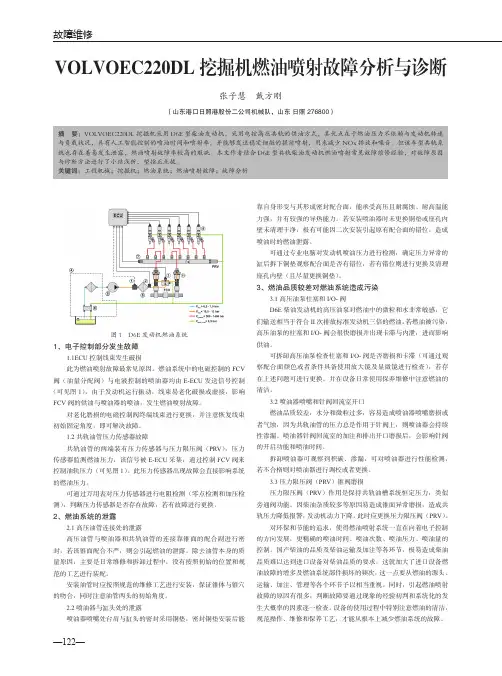

故障维修VOLVOEC220DL挖掘机燃油喷射故障分析与诊断张子慧 戴方刚（山东港口日照港股份二公司机械队，山东 日照 276800）摘 要：VOLVOEC220DL挖掘机采用D6E型柴油发动机，采用电控高压共轨的供油方式，其优点在于燃油压力不依赖与发动机转速与负载状况，具有人工智能控制的喷油时间和喷射率，并能够发送稳定细微的提前喷射，用来减少NOx排放和噪音。

但该车型共轨系统也存在着易发生泄露，燃油喷射故障率较高的瑕疵。

本文作者结合D6E型共轨柴油发动机燃油喷射常见故障维修经验，对故障原因与诊断方法进行了小结浅析，望指正点拔。

关键词：工程机械；挖掘机；燃油系统；燃油喷射故障；故障分析图1 D6E发动机燃油系统1、电子控制部分发生故障1.1ECU控制线束发生破损此为燃油喷射故障最常见原因。

燃油系统中的电磁控制的FCV 阀（油量分配阀）与电液控制的喷油器均由E-ECU发送信号控制（可见图1），由于发动机运行振动，线束易老化破损或虚接，影响FCV阀的供油与喷油器的喷油，发生燃油喷射故障。

对老化磨损的电磁控制阀终端线束进行更换，并注意恢复线束初始固定角度，即可解决故障。

1.2共轨油管压力传感器故障共轨油管的两端装有压力传感器与压力限压阀（PRV），压力传感器监测燃油压力，该信号被E-ECU采集，通过控制FCV阀来控制油轨压力（可见图1）。

此压力传感器出现故障会直接影响系统的燃油压力。

可通过万用表对压力传感器进行电阻检测（零点检测和加压检测），判断压力传感器是否存在故障，若有故障进行更换。

2、燃油系统的泄露2.1高压油管连接处的泄露高压油管与喷油器和共轨油管的连接靠锥面的配合副进行密封，若该锥面配合不严，则会引起燃油的泄露。

除去油管本身的质量原因，主要是日常维修和拆卸过程中，没有按照初始的位置和规范的工艺进行装配。

安装油管时应按照规范的维修工艺进行安装，保证锥体与锥穴的吻合，同时注意油管两头的初始角度。

显示器1、确认键 9、工作小时计2、菜单键 10、水温段位指示3、消音键 11、系统电压值显示区4、消音指示灯 12、水温精确值指示区5、燃油精确值显示区 13、右移键6、系统电压值显示区 14、左移键7、燃油量段位指示 15、下减键8、时间显示或报警提示区 16、上增键方向机1、水温显示不正常①将发动机水温信号线从水温传感器上拨开（悬空），对应水温表显示第一段且闪烁，则仪表正常。

将其信号线接地（搭铁，接电源负），对应水温表应显示十段（满）,则仪表正常。

注意：水温表报警有延迟功能，请在操作时等待时间保证在20秒以上。

②经检查,若现象和上述情况稳和，说明系统信号线路和仪表正常，根据故障现象就可以判断为水温传感器损坏，更换即可。

若检查结果与上述情况不符，则分以下几种情况：a、将其信号线接地（搭铁，接电源负）对应水温表一直在第一段闪烁：则原因可能是信号线路断开或接触不良，请检查其信号线路（可用万用表检查）。

若确定信号线路接触良好，则为仪表故障，请更换仪表。

b、将发动机水温信号线从水温传感器上拨开（悬空）对应水温表一直显示十段：则原因可能是信号线路短路搭铁，请检查其信号线路（可用万用表检查）。

若确定信号线路无短路搭铁情况，则为仪表故障，更换即可。

c、将发动机水温信号线从水温传感器上拨开（悬空）或接地（搭铁，接电源负）对应水温表显示在二段~九段中的任何位置时；其原因有可能是信号线路接触不良或仪表故障，若确定信号线路接触良好，则请更换仪表。

2.燃油油位显示不正常①燃油油位信号线从油位传感器上拨开(悬空)，对应油位表显示第一段闪烁，则仪表正常。

将其信号线接地（搭铁，接电源负），对应油位表显示第十段（满）。

注意：油位表任何地方显示都有延迟功能，请在操作时等待时间保证在20秒以上。

②经检查,若现象和上述情况稳和，说明系统信号线路和仪表正常，根据故障现象就可以判断为水温传感器损坏，更换即可。

若检查结果与上述情况不符，则可以根据上面介绍的发动机水温检查方法进行检查。

挖掘机行走无力的原因与维修挖掘机行走无力是挖掘机在运行中容易出现的故障,也是比较棘手的问题,在遇到这种问题的时候,如果你对这方面有相关经验,可以试着检查一下,如没有,请不要胡乱拆卸,挖掘机行走系统是比较复杂的.首先,我们要对挖机行走系统有一个简单的了解.如图:由上图看以看出,影响挖掘机行走无力的因素较多.一般有回转接头故障,液压系统控制阀故障和行走马达故障.以下是美瑞特小编与维修师傅沟通后,整理了关于影响挖掘机行走无力的全部因素.中心回转接头严重泄漏；回转接头其优点是降低了旋转密封圈以及防尘圈在使用过程的磨损，延长产品使用寿命；减小了产品在使用过程中的阻力矩，提高了产品的作业效率。

回转接头一旦损坏,就会影响整个挖掘机的操作,所以,及时更换保持挖掘机行走正常,工作顺畅.行走马达严重泄漏；挖掘机行走马达主要由,安全阀,节流阀,单向阀,缓冲活塞,平衡阀,制动器等组成.任何一个阀门出现问题都会导致挖掘机行走出现问题.安全阀在挖掘机行走系统中起到一个保护作用,保证行走系统的压力在一个规定范围内,使挖掘机行走系统不会因为压力超过最大值而发生安全事故.节流阀是通过改变节流截面或者节流长度等其他因素,可控制流体和流量的阀门,它在构造方面比较简单,所以在成本和维修方面比较低.所以,当节流阀出现问题时,挖掘机行走系统也会出现不良现象.由于成本较低,所以更换一个就是了.用气动流量控制阀调速应注意的事项.管道上不能出现漏气或其他现象.检查气缸,活其他的元件润焕是否良好.马达四周应安装流量控制阀.单向阀,顾名思义就是流体只能向进水口流动,出水口的流体根本无法回流.挖掘机主控制阀在挖机中起到主要的作用,它就相当与计算机中的CPU,是将指令传输到泵的各个执行元件,使挖掘机完成各个动作.挖掘机主控阀是一个比较复杂的元件.下面是实际故障案例:现象:使用了6900小时的久保田挖掘机,在工作过程中总是感觉很无力,不能正常作业,以前有过动作慢,但是修理过后就没出现了.一直到现在.机型:KX163-5作业环境:矿山修理时间:2013-11-08原因分析:. 可能是主泵、主阀压力不够,当在做复合动作的时候系统压力不够,检查供油管路是否有破损.. 发动机跟主泵连接处有问题.. 溢流压力过低,导致久保田挖掘机行走无力故障.. 压力控制阀松了.. 先导电磁阀和行走电磁阀,比例阀和它们线路有问题.挖掘机行走无力故障检查:. 到达现场后试机.. 挖机空载做动作,如果挖机不冒黑烟,那么说明发动机转速传感器没得问题.. 则需要进一步检查挖机的泵流量,泵周围有一个流量调节阀,可以试着调下,看能不能排除久保田挖掘机行走无力故障.(注意,这个阀不能调太多.) . 如果调了流量还是不能排除久保田挖掘机行走无力故障,那就要检查一下主溢流阀的阀心和先导电磁阀和行走电磁阀,比例阀和它们线路是否有问题?. 另外,还需要检查挖机主泵与发动机之间连接处的线路有没有问题.修理过的部分挖掘机有:三一(Sany),小松(komatsu),斗山(Doosan),现代(Hyundai),日立(Hitachi),神钢(Kobelco),卡特(CAT),沃尔沃(Volvo),玉柴(Yuchai),柳工(LiuGong).世界挖掘机品牌:日本挖掘机品牌:加藤,久保田,日立,神钢,石川岛,小松,洋马,竹内,住友小桥.韩国挖掘机品牌:斗山,现代.欧美挖掘机品牌:阿特拉斯,杰西博,卡特彼勒,凯斯,利勃海尔,山猫,特雷克斯,沃尔沃,约翰迪尔,盖尔.中国部分挖掘机品牌:三一,柳工,徐工,大连黑猫等.经营范围:重庆,四川,贵州,云南,湖北,湖南,陕西,甘肃,青海,山西,内蒙古.感谢您的光临.。

〖故障一〗高原地区沃尔沃挖掘机难启动美瑞特近期沃尔沃挖掘机难启动故障维修案例昨天我厂小编在和李师傅交谈时了解到最近李师傅接到了一个来自四川阿坝的咨询电话,称"他的挖机在高原地区难启动",询问是什么原因引起的,小编也好奇的问都是什么原因导致的高原地区沃尔沃挖掘机难启动呢?李师傅耐心的做了以下讲解.故障现象:沃尔沃挖掘机在高原地区出现挖掘机难启动现象.故障机型:沃尔沃210b地点:甘孜阿坝美瑞特李师傅分享"高原地区沃尔沃挖掘机难启动"原因:1高原地区冬季作业环境温度会比平原地区低,因此挖掘机柴油机进气温度也会比较低,柴油机气缸内进气温度达不到要求以及环境温度过低柴油会结蜡,导致沃尔沃挖掘机难启动.2挖掘机蓄电池电量过低或者是因为环境文帝低蓄电池电量输出能力下降,导致柴油机启动系功率下降,出现高原地区沃尔沃挖掘机难启动故障.3挖掘机作业环境温度低,润滑机油粘度增大,各部件之间的摩擦阻力增大,导致挖掘机难启动.4高原地区缺氧导致挖掘机难启动.5低温条件下,柴油机粘度增大,喷油雾化不好,着火滞后期延长.以上就是几个常见的"高原地区沃尔沃挖掘机难启动"故障原因.在知道了是什么原因导致的高原地区沃尔沃挖掘机难启动故障现象后,挖掘机师傅在高原作业前应该做好哪些准备工作呢?1首先,选用的蓄电池一定要和平常的蓄电池不一样.高原作业使用的蓄电池要低温性能好,同时机主在作业前还要对蓄电池进行加热保温工作,防止高原地区沃尔沃挖掘机难启动故障现象出现.2挖掘机作业前,在柴油机进气歧管中喷入一定比例的乙醚,能启动加速启动的作业.3高原作业要选用低温性能好的润滑机油.具体是要粘度小.4除了以上方法外,还可以是在作业前先接通预热塞,等十几分钟后在启动柴油机,从而预防高原地区沃尔沃挖掘机难启动故障发生.以上就是美瑞特挖掘机修理厂与您分享的"高原地区沃尔沃挖掘机难启动"故障现象出现原因,以及在知道了原因后挖掘机师傅在高原作业前应该做好哪些准备工作来防止高原地区沃尔沃挖掘机难启动故障现象发生.如需转载"高原地区沃尔沃挖掘机难启动"一文,请写明来自美瑞特.〖故障〖故障二二〗沃尔沃〗沃尔沃210B 210B 210B挖掘机烧机油挖掘机烧机油前不久我厂挖机师傅接到了一个来自云南大理的挖掘机机主咨询电话,称"我的沃尔沃挖掘机干活的时候出现了挖掘机烧机油现象,这是怎么回事啊?"我厂挖机师傅询问了以下这几个问题:1沃尔沃多大的挖机?2挖机烧机油,那发动机下排气是不是冒蓝烟严重?3挖机出保修期了吗?4挖机最近维修过没?云南大理沃尔沃挖掘机机主回答如下:1沃尔沃210B 挖掘机2恩,很大的蓝烟3出保修期了4前不久换过增压器,而且还找沃尔沃的售后来看了,说要大修我厂挖机师傅听完沃尔沃210B 挖掘机机主回答后,对其分析到由于您的挖机前不久更换或增压器因此你可以首先检查一下挖机的增压器看是不是有问题,如果没问题在继续检查.以下为您分享一般导致出现"沃尔沃210B 挖掘机烧机油"故障的常见原因:1一般导致出现故障的常见原因就是增压器有问题.2或者是沃尔沃挖掘机发动机钢桶与活塞之间的间隙过大,或者是有磨损导致.3或者是沃尔沃挖掘机发动机油管有阻塞.4沃尔沃挖机气缸工作不良.5发动机四配套要更换.6如果以上几个原因都不能排除故障,那么就需要大修发动机了.以上就是美瑞特挖掘机修理厂与您分享的"沃尔沃210B 挖掘机烧机油"故障常见原因与故障的维修方法.〖故障〖故障三三〗沃尔沃〗沃尔沃EC240B EC240B EC240B挖掘机热车无力挖掘机热车无力故障焦点:沃尔沃EC240B 挖掘机热车无力故障表现:沃尔沃EC240B挖掘机在工地干活时,出现当挖机冷车时速度快,热车速度慢的现象(特别是挖机大臂,复合动作基本不动),挖机大泵没磨损.沃尔沃EC240B挖掘机热车无力故障常见成因:1大臂内泄2减压阀与阀座接触不良3大臂油封损坏4主控阀的减压阀有问题5液压泵的变量调速器有问题以上是美瑞特挖掘机维修厂与您分享的"沃尔沃EC240B挖掘机热车无力"故障解决方法.沃尔沃EC240B型挖掘机相关性能参数表:动臂长度(mm):6000斗杆长度(mm):2970整机工作重量(kg):24300最大挖掘深度(mm):6980最大挖掘高度(mm):9690最大卸载高度(mm):6800铲斗容量(ISO标准)(m?):1.05-1.98铲斗挖掘力(ISO标准)(kN):160.8(标准模式)/175.5(加力模式)斗杆挖掘力(ISO标准)(kN):111.1(标准模式)/121.6(加力模式)。

挖掘机故障实例解析一台卡特320，突然一侧动作全无。

第一检查相关液压泵的振动和噪声正常，其次检查回油滤芯无金属粉末及颗粒，相关液压泵的放油孔放油，也无金属粉末及颗粒。

说明泵的回转组件未损坏。

因此初步判断是泵反馈信号或泵排量调节器故障。

调换两主泵的出油管和反馈管后，故障出现在另一侧动作，说明的确是泵本身也就是调节器的问题。

拆解调节器发现，反馈腔的大弹簧已断为三截，小伺服阀芯的回位弹簧也断裂，并有一段卡在阀芯和阀孔内。

因大弹簧断裂后，反馈阀芯的位置相当于反馈压力最高时的状态。

因此当主阀杆全行程时，此时反馈反馈压力最低，阀芯的位置也不会在大弹簧的弹力下退回，排量最小。

更换大小弹簧后试机，一切正常。

78一台日立EX200-3，突然全车速度慢。

EX检查发现１＃高速电磁阀未工作，排除了电磁阀和线路的原因后，判断故障应在电脑板上。

检查电脑板，发现Q6功率管已烧毁，更换一个新管后，机器正常。

79 一台日立EX200-5，突然收斗杆时发动机憋车。

伸斗杆时机器声音也不对。

一般来说此故障是斗杆保持阀卡死所致。

拆检该阀无问题。

怀疑油缸头部导向套移位，挡住油口。

因为曾经有过其他品牌挖掘机出此故障的先例，但日立未曾出现过。

拆开油缸头部油口，果然发现有一个球状物堵在油口，仔细观看确是导向套。

正常情况下被一个钢丝卡环挡住，不会移动。

看来世上想不到的事情也会发生啊。

80 一台住友SH120-2，更换多路阀油封后，发动机一旦启动，动臂自动起升。

检查先导系统无问题。

经分析原理图：有可能主压力进入动臂合流阀。

拆检合流阀，发现其卡死，好不容易拆开，再组装时发现原来组装时单向阀的阀芯与弹簧装反了，此处按常规判断也极易装反。

试机后OK。

81 一台小松PC200-6，机主反映动臂提升速度慢。

经实际操纵检查：除动臂提升速度慢外，斗杆收回速度也慢。

动臂和斗杆油缸未发现下垂现象，其他动作正常。

测试主泵压力：提升动臂全伸出时，前泵压力3﹒2Mpa，后泵压力32 Mpa；斗杆全收回时，前泵压力32 Mpa，后泵压力3﹒3Mpa。

小松挖掘机柴油发动机突然自动熄火我厂近期小松挖掘机维修案例故障表现:小松挖掘机在干活的时候,出现柴油发动机在运转中突然自动熄火现象,挖掘机无法正常工作.盛达小松挖掘机柴油发动机突然自动熄火故障检查步骤:1 开始的时候,以为是挖掘机没有柴油了,于是检查挖机柴油,发现不是.于是就在此启动挖掘机,还是不着火,而且听不到喷油器有"吱、吱"的喷油声.2 于是就检查挖掘机油路,各部位没有阻塞.于是就将美瑞特维修厂的小松挖掘机维修师傅就将喷油器拆下来拿到试验台上检查,喷油嘴也正常工作.但是挖掘机过了一段时间,又会自动熄火.同时,高压油路中还是有气泡.3 于是,再次检查各个油管接头,均无漏点,接头密封完好.于是,怀疑问题可能出在喷油泵上.于是给油箱到喷油泵这段低压油路中充满柴油,然后给连接油箱一端的管路施加一定的压力.结果看到,从油泵柱塞套定位螺钉处漏油.4 在卸下螺钉,发现该处的铜垫圈严重损坏,而定位槽恰与喷油泵回油孔相通.这样一来,喷油泵开始工作在柱塞下行时,柱塞上腔空间增大产生吸力,低压油和从定位螺钉处窜人的外界空气同时吸人柱塞套内.当喷油泵泵油时,便会将空气压人高压油管内.这样一来高压油管中便产生气泡,阻止了柴油流入喷油器内,柴油发动机便自动熄火.小松挖掘机柴油发动机突然自动熄火故障成因:喷油泵上定位螺钉的铜垫圈磨损,导致故障发生.小松挖掘机维修方法:更换定位螺钉的铜垫圈沃尔沃挖掘机发动机自动熄火精工挖掘机维修厂近期沃尔沃挖掘机维修案例故障现象分析:沃尔沃挖掘机发动机在工作时自动熄火,有突然自行熄火与缓慢自行熄火两种情况,在分析判断时应注意区别.究其原因,大多为以下几个方面：1 燃油供给方面的原因发动机燃油供给系统的工作过程,通常是柴油由输油泵自油箱中吸出,经过柴油滤清器滤去杂质进入喷油泵.喷油泵与喷油器相配合使柴油产生高压,高压柴油经高压油管和喷油器喷人燃烧室,与已进入气缸中的空气相结合燃烧,产生热能.在燃油供给系统中,把油箱到喷油泵入口处的这段油路称为低压油路.把喷油泵到喷油器的这段油路,称为高压油路.低压油路工作不良使发动机自动熄火,往往熄火前发动机的转速逐渐降低.但发动机响声正常,排出的废气颜色也无异常.若发动机在熄火之前转速不稳定,排气管冒白烟,其原因很可能是柴油中有水分.若经过清理水分处理后,发动机仍冒白烟而熄火或不能起动,其原因很可能是气缸垫被烧损.此时,可更换气缸垫再试机.高压油路工作不良使发动机自动熄火的故障现象为：发动机熄火前无异常,突然熄火停机.2 空气供给方面的原因空气滤清器或进气通道堵塞,将造成气缸内燃料混合气的浓度太大而不能燃烧,发动机即会自行熄火.这种原因造成的熄火故障特征是：发动机熄火前转速逐渐降低,但排气管冒黑烟,甚至是浓烟.3 润滑系统方面的原因润滑不良使发动机在工作中自动熄火的故障特征是：熄火前发动机工作越来越吃力,转速急剧降低,排气管冒黑烟.4 冷却系统方面的原因冷却强度不足,是使发动机在工作中自动熄火的原因之一.例如不注意添加冷却水,出现严重缺水现象,发动机就会过热.使得活塞与气缸受膨胀后破坏其原来正常的配合间隙,导致活塞卡死在气缸内,造成发动机熄火.它的故障特征也是发动机工作越来越吃力,转速急剧降低,排气管冒黑烟.除此之外,发动机安装时活塞与气缸的装配间隙过小,发动机严重超负荷也会形成上述故障特征.5 配气机构和曲柄连杆机构方面的原因发动机工作时,如果气门不能关闭,甚至脱落,就会使发动机自动熄火.气门如果落入气缸,还会造成活塞破裂、气缸盖被顶破、连杆弯曲变形等重大事故的发生.这一故障特征是：发动机工作突然无力,转速不稳且急剧降低,并伴随异常响声、冒烟等现象.此外,出现这一现象还可能是由于曲柄连杆机构方面原因造成的.例如曲轴或活塞销折断、连杆螺栓折断或连杆螺母脱落,使得曲柄连杆机构不能工作,即不能将热能转换成机械能输送出去,因此发动机会自动熄火.综上所述,发动机自动熄火的原因是多方面的.实际工作中应注意观察熄火前出现的种种征兆,多方面查找故障原因.只有待彻底排除故障后,方可重新起动发动机.以上是精工挖掘机维修厂"沃尔沃挖掘机发动机自动熄火".一、发动机自动熄火故障(一)故障现象发动机运转或汽车行驶过程中自动熄火，而再起动并没有多大困难的现象。
