使用接地线的安全防护措施在电气设备的使用过程中，为了保证人身安全和设备的正常使用，我们需要采取一些接地措施。
接地线是较为常见的一种接地措施，下面将介绍一些使用接地线的安全防护措施。
一、接地线的种类和主要用途：1.保护接地保护接地是为了保护人身安全而进行的接地，通常用于电源插座、开关、照明设备等地方。
2.电信接地3.静电接地静电接地是为了保护与静电相关的设备而进行的接地，例如防止静电产生的电弧灼伤人体和设备。
4.信号接地信号接地是为了保护信号设备而进行的接地，例如防止信号干扰和保证信号的稳定传输。
二、接地线的安装要求：1.接地电阻要求为了确保接地的效果，接地电阻应该尽量低于规定的值，通常要求接地电阻不大于4欧姆。
接地电阻的测量可以使用地电阻测试仪进行。
2.线径要求接地线的线径要根据实际使用的电流大小进行选择。
一般来说，接地线的截面积应不小于1.5平方毫米。
3.线材要求接地线的材料应选择导电性好、耐腐蚀性强的材料。
常见的接地线材料有铜线、铝线等。
同时，还要保证接地线与设备的牢固连接。
4.专用线槽要求接地线与电源线、信号线等要分开敷设，且不得穿越在同一线槽内。
如果不得不穿越在同一线槽内，应采取屏蔽和隔离措施。
三、接地线的接线方法：1.通过建筑物的导体接地装置接地在建筑物内，可以通过接地线与建筑物的导体接地装置相连接。
这需要确保建筑物的导体接地装置符合相关的规定和要求。
2.通过独立的接地电极接地在没有可靠的建筑物导体接地装置的情况下，可以采用独立的接地电极进行接地。
接地电极可以选择金属材料如镀锌铁管、铜管等进行敷设，并埋入地下，保证与大地充分接触。
3.通过专用接地线接地在特殊设备或器材上，可以使用专用的接地线进行接地。
这些接地线通常与设备或器材一起供应，并且需要按照相关的标准和规范进行接线。
4.通过接地母线接地对于需要接地的多个设备或器材，可以采用接地母线进行接地。
接地母线可以选择导电性好的铜材或铝材，通过导体接地装置与大地相连接。

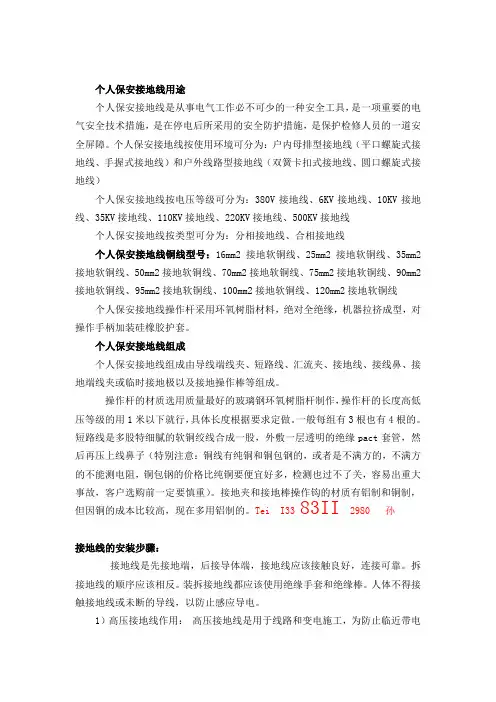

个人保安接地线用途个人保安接地线是从事电气工作必不可少的一种安全工具，是一项重要的电气安全技术措施，是在停电后所采用的安全防护措施，是保护检修人员的一道安全屏障。
个人保安接地线按使用环境可分为：户内母排型接地线（平口螺旋式接地线、手握式接地线）和户外线路型接地线（双簧卡扣式接地线、圆口螺旋式接地线）个人保安接地线按电压等级可分为：380V接地线、6KV接地线、10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线个人保安接地线按类型可分为：分相接地线、合相接地线个人保安接地线铜线型号：16mm2接地软铜线、25mm2接地软铜线、35mm2接地软铜线、50mm2接地软铜线、70mm2接地软铜线、75mm2接地软铜线、90mm2接地软铜线、95mm2接地软铜线、100mm2接地软铜线、120mm2接地软铜线个人保安接地线操作杆采用环氧树脂材料，绝对全绝缘，机器拉挤成型，对操作手柄加装硅橡胶护套。
个人保安接地线组成个人保安接地线组成由导线端线夹、短路线、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。
操作杆的材质选用质量最好的玻璃钢环氧树脂杆制作，操作杆的长度高低压等级的用1米以下就行，具体长度根据要求定做。
一般每组有3根也有4根的。
短路线是多股特细腻的软铜绞线合成一股，外敷一层透明的绝缘pact套管，然后再压上线鼻子（特别注意：铜线有纯铜和铜包钢的，或者是不满方的，不满方的不能测电阻，铜包钢的价格比纯铜要便宜好多，检测也过不了关，容易出重大事故，客户选购前一定要慎重）。
接地夹和接地棒操作钩的材质有铝制和铜制，但因铜的成本比较高，现在多用铝制的。
Tei I33 83II 2980 孙接地线的安装步骤：接地线是先接地端，后接导体端，接地线应该接触良好，连接可靠。
拆接地线的顺序应该相反。
装拆接地线都应该使用绝缘手套和绝缘棒。
人体不得接触接地线或未断的导线，以防止感应导电。
接地线使用管理制度范本第一章总则第一条为了保护人身安全，防止电气设备发生意外事故，规范接地线的使用，制定本管理制度。
第二条适应范围本管理制度适用于本单位电气设备的接地线使用。
第三条接地线的定义接地线是指将电气设备与地面接触的导电材料，主要用于保护人身安全和设备运行的稳定性。
第四条接地线的分类接地线按照用途分类，分为以下两种：1. 保护接地线：用于保护人身安全，如防止触电。
2. 功能接地线：用于保证设备正常运行，如防止电气设备过电压。
第五条接地线的选用1. 保护接地线应选用导电性能好、材料坚固耐用、耐腐蚀的金属导体。
2. 功能接地线应选用电阻小、导电性能好的材料，确保设备的正常运行。
第六条接地线的安装1. 接地线应按照国家标准进行安装。
2. 接地线应与设备的金属外壳、电气元器件等等良好连接。
3. 接地线应与地面形成良好接触，防止接地线断开或阻断。
第二章接地线的管理第七条接地线的管理责任1. 上级部门负责电气设备的接地线的管理工作，制定管理办法并组织实施。
2. 设备管理人员负责本单位电气设备的接地线的日常管理工作。
第八条接地线的维护1. 接地线应定期检查，确保其连接良好。
2. 发现接地线存在问题，应及时修复或更换。
第九条接地线的清洁1. 接地线应保持清洁干燥，防止油污和湿气对其导电性能的影响。
2. 定期对接地线进行清洁。
第十条接地线的标识1. 接地线应明确标识，区分保护接地线和功能接地线。
2. 接地线的标识应清晰可见，严禁模糊不清。
第十一条接地线的保护1. 接地线严禁被任意拉扯或受到外力破坏。
2. 接地线应远离强电场和强磁场。
第十二条接地线的检测1. 定期对接地线进行检测，如检测出问题应及时处理。
2. 接地线的检测应按照国家标准进行。
第三章违章处理第十三条对于违反本管理制度的行为，根据情节轻重，给予相应的处理措施。
违规行为包括但不限于以下行为：1. 未经许可，私自打开接地线或更换接地线。
2. 擅自修改接地线的连接方式。
接地线使用管理制度一、引言接地线是维护电气设备安全运行的重要组成部分，合理使用和管理接地线对于防止电气事故具有重要意义。
为了规范接地线的使用和管理，保障电气设备的正常运行，特制订本制度。
二、适用范围本制度适用于所有电气设备使用单位，包括生产、商业、住宅等各类电气设备使用场所。
三、定义1.接地线：用于将电器设备连接到地面的导线，能够将残余电压迅速导入地面，以确保电气设备的安全。
2.使用单位：指各类电气设备的使用者，包括设备拥有者、管理者和操作者等。
3.电气事故：指因接地线使用不当或故障而导致的电气设备故障、人身伤害或财产损失等不良后果。
四、接地线使用管理1.接地线的选择a.使用单位应根据设备的功率、电压等特点选择合适的接地线，并确保其相容性和可靠性。
b.接地线的截面积应符合国家相关标准要求，且不能低于设备的额定电流要求。
2.接地线的安装与连接a.接地线应严格按照设备的接地要求进行安装，并确保接地线的良好连接。
b.接地线的连接部分应保证接触良好，不得存在松脱、氧化等问题。
3.接地线的检测与维护a.使用单位应定期对接地线进行巡检，发现损坏或故障应及时进行修复。
b.定期进行接地线的绝缘电阻测试，确保接地线的导电性能符合要求。
4.接地线的保护a.接地线应设置遮挡装置，防止被机械损坏或人为破坏。
b.接地线与其他设备、管线等物体应保持一定的安全距离，并避免与其他线缆共通敷设。
五、接地线使用注意事项1.使用单位在使用接地线时应按照以下要求：a.接地线不得被用于其他用途，禁止私拉乱接。
b.接地线的安装位置应符合相关安全规范，并保持干燥、通风。
2.接地线的维护应注意以下事项：a.定期清理接地线及其连接部分的杂物和灰尘。
b.定期检查接地线的绝缘状况，发现问题应及时修复。
3.发生电气事故时的应急处理：a.如发生电气事故，应立即切断电源，隔离现场，并通知管理人员和相关部门进行安全处理。
b.若有人员受伤，应立即进行急救，并报警寻求医疗救助。
接地线的安全使用规定1. 前言接地线是工作中非常重要的安全措施之一，具有防止人身触电和设备电气故障的作用。
因此，在电力工作中必须要遵守接地线的使用规定，保障安全和正常运行。
2. 接地线的定义和种类接地线是一种用于将电器设备的导体与大地相连接的装置，其作用是将电器设备的电荷迅速地引入大地，从而形成完整的电路并将电荷排放到大地中。
接地线按其用途可分为静电接地线、功能接地线和保护接地线等。
3. 接地线的安全使用3.1 接地线的使用原则在使用接地线时，应注意以下原则：1.接地线应与电器设备使用时绝缘。
2.接地线应用于电器设备时，应先确定各个金属部件的接地方式，如星型接法、环接法等。
3.接地线使用前应对其是否完好无损加以确认，并在使用前进行试验。
4.接地线在使用过程中应定期检查、清洁和维修，并注意防止受到损坏。
5.接地线应设置在设备靠近使用部位附近，便于检验和操作。
6.接地线应在介质温度适宜时使用，不得在高温、低温环境下使用。
7.接地线的安全带和检修工具等应存放在固定的地方，不得存放在有易燃、易爆、易腐蚀等物品的场所。
3.2 接地线的使用方法接地线使用方法如下：1.断开电器设备电源。
2.将接地线连接到电器设备上，应固定牢固并接地可靠。
3.将接地线连接到地线电缆端子，做好接头的封闩工作。
4.打开电源，检查电器设备是否正常工作。
3.3 接地线的检测方法接地线的检测方法如下：1.将电器设备的接地线接到大地上，使用万用表检测其电阻值是否符合规定，一般应小于4Ω。
2.检测完毕后将接地线连接到电器设备上，打开电源检查设备是否正常工作。
4. 接地线的维护与保养为保障接地线的使用安全和保持良好工作状态，应定期对接地线进行维护和保养。
具体内容如下：1.定期检查接地线各部位是否正常，如接头、夹头、导线等是否松动或磨损、老化。
2.接地线的外皮如有明显磨损、劣化，应及时更换。
3.接地线孔口处应防止阳雨雪、尘土等物进入，如接地线孔口没有盖板，应及时安装。
接地线分类及使用范围接地线是指为了保证电气设备的安全运行而采取的一种保护措施，其主要目的是将设备的金属外壳与大地建立良好的导电连接，以便将设备上的电流引入地下，从而实现安全地放电。
根据不同的用途和要求，接地线可分为以下几种分类：1.保护接地线：保护接地线主要用于保护人身安全和设备的正常运行。
在电气设备的金属外壳上，应设置保护接地线，将设备金属外壳与地下导线连接起来，以防止由于设备绝缘击穿而导致的电流外流，保障人身安全。
2.静电接地线：静电接地线主要用于排除静电，是防止电气设备起火爆炸的重要措施之一、静电接地线一般采用金属材料制作，通过将金属材料与地下导线连接，消除设备表面的静电荷，降低设备起火爆炸的风险。
3.信号接地线：信号接地线用于提高电信号传输的质量和减小电子设备的干扰。
在电信系统或其他需要传输信号的系统中，通过将信号接地线与系统中的信号引线相连，将噪声信号引入大地，减小信号的失真和干扰。
4.防雷接地线：防雷接地线用于保护电气设备免受雷击的影响。
在雷雨天气，通过将防雷接地线引入地下，设备的金属外壳与大地导通，将雷电引入地下，保护设备的安全运行。
5.工作接地线：工作接地线是配电工程中常用的一种接地线，用于配电系统中的设备接地和保护。
工作接地线将电气设备与大地之间建立良好的导电连接，以减小电气设备故障引起的电流涌流和短路的损害。
接地线的使用范围主要包括以下几个方面：1.低压电气设备的接地：低压电气设备的接地是为了保护人身安全和设备的正常运行。
低压电气设备包括家用电器、办公设备、工业设备等，通过接地线将设备金属外壳与地下导线连接，以防止由于设备绝缘击穿而导致的电流外流。
2.高压电气设备的接地：高压电气设备的接地同样是为了保护人身安全和设备的正常运行。
高压电气设备包括变电站、电网输电线路等，通过接地线将设备金属外壳与地下导线连接，以防止因设备故障导致的电流外流和外部干扰。
3.电信系统的接地：电信系统的接地主要是为了提高信号传输质量和减小干扰。
电力户外的接线方法电力户外的接线方法有很多种，根据不同的用途、电压和环境条件，使用的接线方法也不尽相同。
下面将介绍几种常见的电力户外接线方法。
1. 接地接线方法：电力系统中常会使用地线进行接地保护，以确保人身安全和设备正常运行。
在户外场所，接地线一般埋设在地下，需要防止水分侵入导致接地线的电阻增大。
接地线一般用于连接接地体和电源设备，常见的接地接线方法有横向接地和纵向接地两种。
横向接地是将接地线水平铺设在地下，可以保护整个区域的设备和人员；纵向接地是将接地线垂直埋设在地下，用于保护单个电气设备的接地。
2. 电缆接线方法：电缆是电力输送的重要组成部分，户外场所常使用电缆进行输电和连接。
电缆接线方法包括直埋、管埋和架空等几种。
直埋是将电缆直接埋设在地下，较为常见，适用于较小的输电距离和低电压场合；管埋是将电缆埋设在保护管中，可以更好地保护电缆，适用于较长的输电距离和高电压场合；架空是将电缆悬挂在电力线杆上，适用于较长的输电距离和高电压场合。
3. 开关接线方法：开关在电力系统中常用于控制电流的通断和分配，是电力系统中的关键设备。
户外场所的开关接线方法包括明装开关和隐装开关两种。
明装开关是将开关安装在开关箱或者开关柜中，通过接线完成与电源和负载的连接；隐装开关是将开关安装在地下或者墙壁内，通过导线和电缆连接电源和负载。
4. 变压器接线方法：变压器是电力系统中的重要设备，用于进行变电和电压调节。
户外场所的变压器接线方法包括箱式变压器和柜式变压器两种。
箱式变压器是将变压器安装在箱体内，通过接线完成与电源和负载的连接；柜式变压器是将变压器安装在开关柜中，通过导线和电缆连接电源和负载。
5. 转换接线方法：转换接线是指在电力系统中进行电源切换或者负载分配的接线方法。
户外场所的转换接线方法包括手动切换和自动切换两种。
手动切换是通过人工操作切换开关进行电源切换或者负载分配；自动切换是通过自动控制设备根据预设条件进行电源切换或者负载分配。

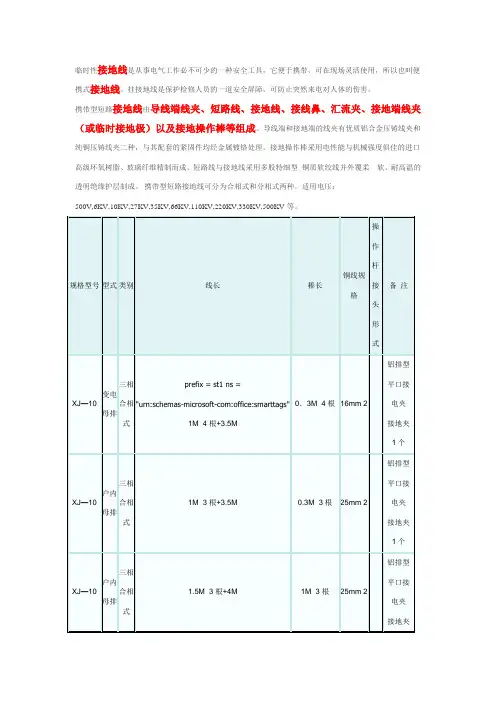

临时性接地线是从事电气工作必不可少的一种安全工具，它便于携带，可在现场灵活使用，所以也叫便携式接地线。
挂接地线是保护检修人员的一道安全屏障，可防止突然来电对人体的伤害。
携带型短路接地线由导线端线夹、短路线、接地线、接线鼻、汇流夹、接地端线夹（或临时接地极）以及接地操作棒等组成。
导线端和接地端的线夹有优质铝合金压铸线夹和纯铜压铸线夹二种，与其配套的紧固件均经金属镀铬处理。
接地操作棒采用电性能与机械强度俱佳的进口高级环氧树脂、玻璃纤维精制而成。
短路线与接地线采用多股特细型铜质软绞线并外覆柔软、耐高温的透明绝缘护层制成。
携带型短路接地线可分为合相式和分相式两种。
适用电压：500V,6KV,10KV,27KV,35KV,66KV,110KV,220KV,330KV,500KV等。
1.XJ 系列携带型短路接地线简述：XJ 系列携带型短路接地线由导线端线夹、短路线、接地线、接线鼻、汇流夹、接地端线夹（或临时接地极）以及接地操作棒等组成。
导线端和接地端的线夹有优质铝合金压铸线夹和纯铜压铸线夹二种，与其配套的紧固件均经金属镀铬处理。
接地操作棒采用电性能与机械强度俱佳的进口高级环氧树脂、玻璃纤维精制而成。
短路线与接地线采用多股特细型铜质软绞线并外覆柔软、耐高温的透明绝缘护层制成。
接地线的线夹与绝缘操作杆的连接方式分有固定型和可脱卸型二种，并有适用变电母排和架空导线等多种款式，用户可根据实际需要选用。
XJ 系列携带型短路接地线可分为合相式和分相式两种。
由于使用电压及使用场合的差异，各施工现场使用携带型短路接地线的操作杆长度、短路线长度以及引下线长度都不尽相同，本公司可根据用户实际需要度身定制，以符合现场安全施工的需要。
XJ 系列携带型短路接地线与其它同类产品相比，具有外表美观、工艺精致、结构轻巧、使用寿命长等特点。
该产品是电气工作人员防止感应电荷和突然来电造成高压触电事故的有力武器，是电力系统输、变、配电设备以及试验设备停电作业时必备的安全用具。

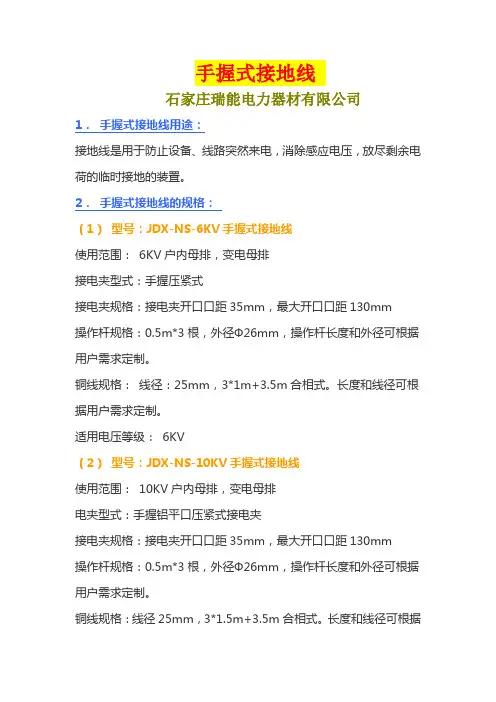

手握式接地线石家庄瑞能电力器材有限公司1．手握式接地线用途：接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地的装置。
2．手握式接地线的规格：（1）型号：JDX-NS-6KV手握式接地线使用范围： 6KV户内母排，变电母排接电夹型式：手握压紧式接电夹规格：接电夹开口口距35mm，最大开口口距130mm操作杆规格：0.5m*3根，外径Ф26mm，操作杆长度和外径可根据用户需求定制。
铜线规格：线径：25mm，3*1m+3.5m合相式。
长度和线径可根据用户需求定制。
适用电压等级： 6KV（2）型号：JDX-NS-10KV手握式接地线使用范围： 10KV户内母排，变电母排电夹型式：手握铝平口压紧式接电夹接电夹规格：接电夹开口口距35mm，最大开口口距130mm操作杆规格：0.5m*3根，外径Ф26mm，操作杆长度和外径可根据用户需求定制。
铜线规格：线径25mm，3*1.5m+3.5m合相式。
长度和线径可根据用户需求定制。
适用电压等级：10KV（3）型号：JDX-NS-35KV手握式接地线使用范围：35KV户内母排，变电母排接电夹型式：手握压紧式接电夹规格：接电夹开口口距35mm，最大开口口距130mm操作杆规格：1m*3根，外径Ф26mm，操作杆长度和外径可根据用户需求定制。
铜线规格：线径：25mm，3*1.5m+4m合相式。
长度和线径可根据用户需求定制。
适用电压等级：35KV3．接地线国家规定技术标准：（1）在各接线鼻之间测量直流电阻，对于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，周期不超过5年。
（2）操作棒的工频耐压试验，10KV，35KV，63KV，110KV，220KV 接地棒分别要通过在45KV，95KV，175KV，220KV，440KV打耐压，保持一分钟不击穿。
接地线产品介绍
一、接地线适用范围：
接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。
二、接地线分类
接地线分为：携带型短路接地线和个人保安接地线
携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。
三、接地线详细介绍：
接地线又称短路接地线，高压接地线等
1、高压接地线规格： JDX-380V-500kv
2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，
3、接地棒规格：
0.5m-2m不等，操作杆长度和外径可根据用户需求定制。
4、接地软铜线规格：
25 mm²，35 mm²，50 mm²，70 mm²，90 mm²，95 mm²，120 mm ²，130 mm²，150mm²；(长度和线径可根据用户需求定制)。
5、适用电压及环境：
10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。
四、接地线用途：
该型号用于检修380v-500KV以下输电线路和变电线路的临时检修接地用。
金能电力TEL:153--505--77020刘亚
五、接地线特点：
接地线为临时性接地装置，与固定型接地线相比，使用更方便、接地点更灵活、安全可靠性更高。
在电气设备和电力线路停电检修﹑检查时, 能防止突然来电﹑感应电荷和剩余电荷的袭击，确保设备上作业人员的生命安全。
六、接地线结构特点：
1. JDX系列高压接地线由线路端线夹、线鼻(接线端子/接线鼻)、汇流夹(汇流管)、接地操作杆、短路电缆、接地电缆、接地端线夹或临时接地极等组成。
2. JDX系列高压接地线线路端线夹和接地端线夹采用优质铝合金压铸，或可根据实际情况选配铜质线路端线夹和接地端线夹,与其配套的紧固件均经金属镀镍处理。
3. JDX系列高压接地线接地操作杆采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
4. JDX系列高压接地线短路电缆与接地电缆采用多股铜质软绞线并外覆柔软、耐高温的透明绝缘护层制成，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。
5.JDX系列高压接地线线鼻和汇流夹与接地铜线及外护套采用压接新工艺软连接, 并外覆绝缘热缩套管,可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。
七、选购注意：
高压接地线的选配主要根据电压等级和使用环境下的高压接地线来确定，不同的电压等级和使用环境下的高压接地线的具体配置是截然不同的；因此，用户在选购高压接地线时一定要确定好准确的使用电压和具体的使用环境，或者以下详细信息：使用电压，接地棒的长度，接电夹的样式，接地软铜线的线径，短路线及接地线的长度，接地方式等。
