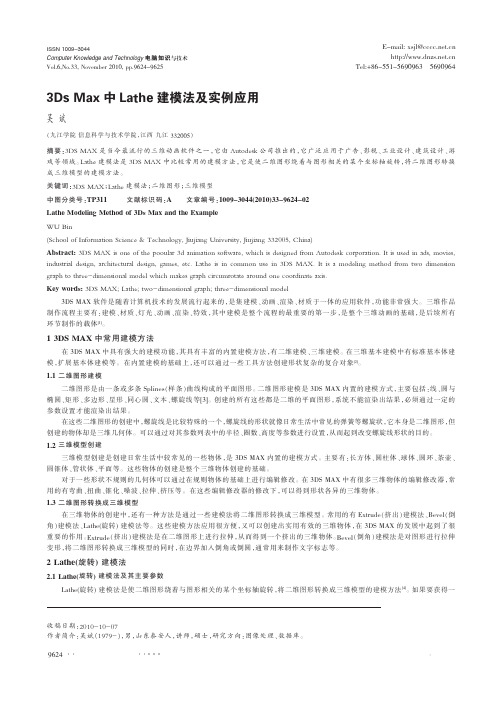

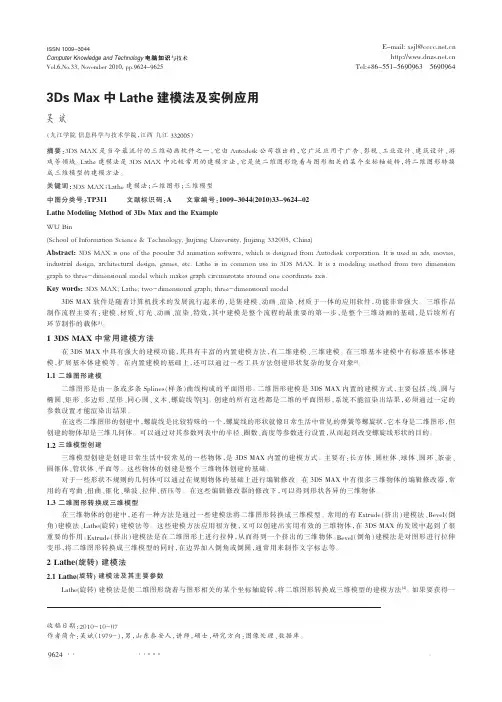

本栏目责任编辑：谢媛媛系统软件与软件工程Computer Knowledge and Technology 电脑知识与技术第6卷第33期(2010年11月)3Ds Max 中Lathe 建模法及实例应用吴斌（九江学院信息科学与技术学院，江西九江332005）摘要：3DS MAX 是当今最流行的三维动画软件之一，它由Autodesk 公司推出的，它广泛应用于广告、影视、工业设计、建筑设计、游戏等领域。

Lathe 建模法是3DS MAX 中比较常用的建模方法，它是使二维图形绕着与图形相关的某个坐标轴旋转，将二维图形转换成三维模型的建模方法。

关键词：3DS MAX ；Lathe 建模法；二维图形；三维模型中图分类号：TP311文献标识码：A 文章编号：1009-3044(2010)33-9624-02Lathe Modeling Method of 3Ds Max and the ExampleWU Bin(School of Information Science &Technology,Jiujiang University,Jiujiang 332005,China)Abstract:3DS MAX is one of the pooular 3d animation software,which is designed from Autodesk corporation.It is used in ads,movies,industrial design,architectural design,games,the is in common use in 3DS MAX.It is a modeling method from two dimension graph to three-dimensional model which makes graph circumrotate around one coordinate axis.Key words:3DS MAX;Lathe;two-dimensional graph;three-dimensional model3DS MAX 软件是随着计算机技术的发展流行起来的，是集建模、动画、渲染、材质于一体的应用软件，功能非常强大。

一、酒杯的制作1、在前视图中利用Line创建一个酒杯的半侧基本形酒杯制作12、利用倒圆角对线形进行光滑处理，重合点进行焊接酒杯制作23、对线形进行轮廓操作，并进行进一步的对需要的点进行类形更换与倒圆角操作酒杯制作34、对上面选中的点进行移动，让它们在竖直向上保持位置相同，调整后如下图所示酒杯制作45、退出次物体编辑，为其添加Lathe修改器，设置合适的分段勾选Weld core,完成最后效果酒杯制作5二、碗的制作1、在前视图中创建一如下图所示的线形，碗的半侧基本形碗的制作1 ２、对需要的顶点进行倒圆角处理，如下图所示碗的制作2 ３、接着对线条进行轮廓处理碗的制作3 ４、删除如下图所示点，让碗的底部光滑碗的制作4５、把碗边口点进行倒角，重合处点进行焊接，让碗口更加光滑碗的制作5６、退出次物体编辑模式，为对象添加Lathe，设置Align方式为max，Segments=35，勾选Weld Core７、完成制作效果碗的制作7三、枕头的制作利用Reactor动力学动画的方式进行制作枕头，下面是制作过程：1、在场景中创建如下图所示参数的Box，特别注意分段及高度值。

枕头制作12、接着为该Box添加一个Cloth修改，设置Cloth修改中的设计模式为Complex方式，如下图所示。

枕头制作2 3、接着为物体添加一个Cloth收集器、枕头制作34、然后打开预览动画窗口，按P进行解算，解算到合适形状修改，点击对话框中的Max,选择Update Max，形成枕头枕头制作4a枕头制作4b5、然后利用多边形编辑出边线，形成模型最终效果枕头制作5。

折扇文化1.在【创建】命令面板中，单击【长方体】命令按钮，在前视图中创建一个长方体对象，设置其大小和分段值，并为其命名为“折扇01”。

2.3.转到其修改命令面板中，在修改器下拉列表中为其添加【编辑网格】修改器。

进入到其【顶点】级别，在前视图中沿X负方向缩放“扇骨01”对象的底部4个点。

4.5.在前视图中将当前对象旋转一定角度。

进入到【层次】命令面板，单击【仅影响轴】按钮，在视图中移动“扇骨01”对象的轴中心点到其根部。

6.7.在前视图中利用选择并旋转工具，配合键盘上的SHIFT键，对当前的“扇骨01”对象进行复制，制作出多个扇骨对象。

8.9.分别在前视图中选择每一根扇骨对象，在顶视图中利用选择并移动工具将其沿Y轴向上错开适当的距离，以增加后来扇子展开时的层次感。

10.11.单击工具栏中的【选择并连接】命令按钮，在前视图中将“扇骨01”连接到“扇骨02”上，重复上步操作，再将“扇骨02”连接到“扇骨03”上，以此类推，依次将这些扇骨连接在一起，最后执行【图表编辑器】-【新建图解视图】命令，可以看见这些对象的连接情况。

12.13.在场景中选择“扇骨01”对象，单击【层次】命令面板中的IK选项卡，在其中单击【交互式IK】按钮，进入反向运动的计算状态。

14.15.展开【转动关节】，在其中禁用【X轴】和【Y轴】选项中的【活动】复选框，在【Z轴】选项区下启用【受限】复选框，并设置【从：】值为-0.3，【到：】值为20.16.17.保持“扇骨01”对象处于被选择状态，展开【对象参数】，在其中单击【复制】命令按钮，此时其后面的【粘贴】处于被激活状态。

再在场景中选择“扇骨02”对象，单击【粘贴】按钮。

18.19.此时展开【转到关节】，可以看到“扇骨02”对象已经具有了“扇骨01”的相关设置参数。

同上操作再将这一参数粘贴到另外的扇骨对象上。

20.在前视图中选择“扇骨01”对象，并利用选择并旋转工具，将其沿Z轴旋转至闭合状态。

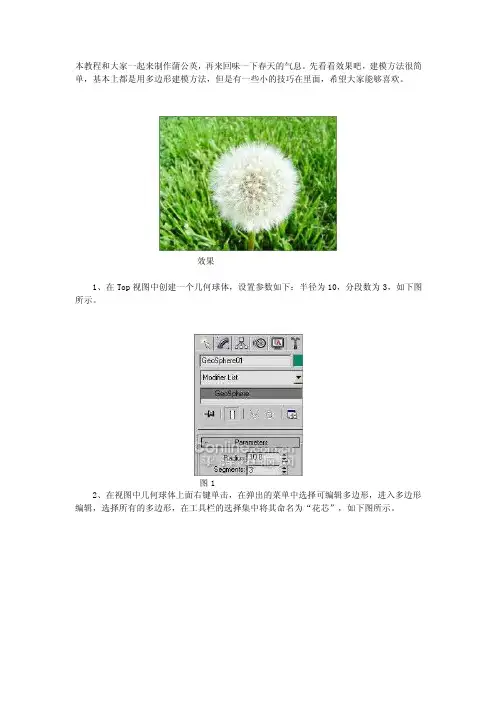

本教程和大家一起来制作蒲公英，再来回味一下春天的气息。

先看看效果吧，建模方法很简单，基本上都是用多边形建模方法，但是有一些小的技巧在里面，希望大家能够喜欢。

效果1、在Top视图中创建一个几何球体，设置参数如下：半径为10，分段数为3，如下图所示。

图12、在视图中几何球体上面右键单击，在弹出的菜单中选择可编辑多边形，进入多边形编辑，选择所有的多边形，在工具栏的选择集中将其命名为“花芯”，如下图所示。

图23、进入点的次物体层级中，选择所有的点，然后使用切角命令，设置切角量的大小为1.1，如下图所示。

图34、再次进入边的次物体层级中，在选择集中选择我们刚才命名的“花芯”，这时我们会发现几何球体处于全选的状态，而我们的目的是选取几何球体上刚刚切角出来的所有的小六边形，在工具菜单中点击编辑/反选，这样我们就选取了所有的小六边形，如下图所示。

图45、加入导角。

在修改命令面板中，为我们选择的小六边形加入导角，参数设置如下图所示。

图56、分离花基。

在修改命令面板中，使用分离命令将花基也就是刺球上面的小六边形分离出来，如下图所示。

图67、隐藏刺球物体。

在场景中选择带刺的球体，按下鼠标右键，选择隐藏选择物体选项，这样场景中就只剩下了分离出来的花基了，如下图所示。

图78、创建薄公英花。

在top视图中创建一个半球形的几何球体，设置其半径为1，为段数为3，如下图所示。

图89、在视图中半球形几何球体上面右键单击，在弹出的菜单中选择可编辑多边形，进入多边形编辑，选择所有的多边形，在工具栏的选择集中将其命名为“英花”，如下图所示。

图910、进入点的次物体层级中，选择所有的点，然后使用切角命令，设置切角量的大小为1.1，如下图所示。

图1011、再次进入边的次物体层级中，在选择集中选择我们刚才命名的“英花”，这时我们会发现几何球体处于全选的状态，而我们的目的是选取半球几何球体上刚刚切角出来的所有的小六边形，在工具菜单中点击编辑/反选，这样我们就选取了所有的小六边形，然后在修改命令面板中，为我们选择的小六边形加入导角，参数设置为高度30，轮廓量为-0.35,然后在多边形物体层级下,将半球形的下半部分删除,这们我们的一个蒲公英花单体就制作完成了，如下图所示。

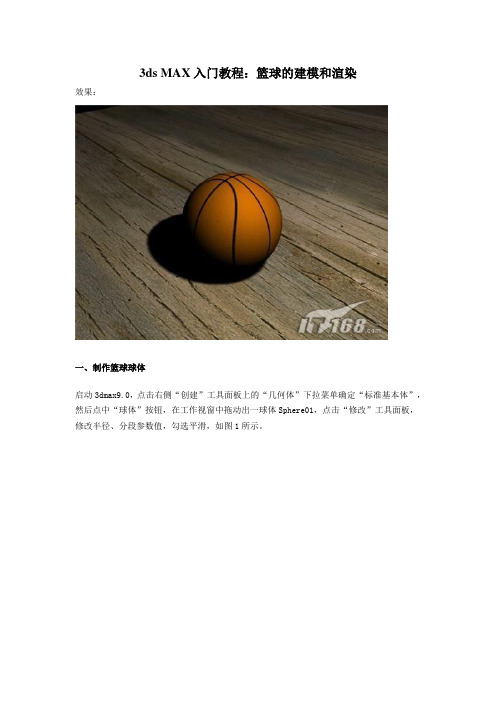

3ds MAX入门教程：篮球的建模和渲染效果：一、制作篮球球体启动3dmax9.0，点击右侧“创建”工具面板上的“几何体”下拉菜单确定“标准基本体”，然后点中“球体”按钮，在工作视窗中拖动出一球体Sphere01，点击“修改”工具面板，修改半径、分段参数值，勾选平滑，如图1所示。

图1 创建几何体二、添加材质贴图1、点击工具栏上的“材质编辑器”按钮，打开其窗口，选择第一个样本球，设定反射高光栏中级别为24，光泽度为10，柔化为0.1，点击“高光反射”旁边的颜色选择器，在其打开的窗口中设置红为95，绿为53，蓝为8。

如图2所示。

图2 设置高光反射2、点击“漫反射”旁边的小方框按钮，调出“材质/贴图浏览器”窗口，左侧选择“新建”单选框，双击右侧列表中的“位图”，弹出浏览窗口，选择预先准备好的“lanqiu.GIF”图片作为贴图，如图3所示。

图3 新建材质贴图3、展开贴图属性贴图中的“坐标”卷展栏，在“贴图”下拉列表中选择“对象XYZ平面”项，这是为了使得按源物体自身的坐标系平面方式贴图，看上去更准确！如图4所示。

图4 设置对象XYZ平面三、设置材质编辑器1、点击“转向父对象”按钮回到上级面板。

展开“贴图”卷展栏，点击“凹凸”后面的“None”按钮，打开“材质/贴图浏览器”窗口，选择“新建”单选框，双击右边列表中的“噪波”贴图，如图5所示。

图52、进入“噪波”属性面板，修改其参数。

如图6所示图6 设置噪波属性3、选中“Sphere01”点击“材质编辑器”中的“将材质指定给选定对象”按钮，于是，前面设置的篮球所有的贴图属性都赋予了视图中所画的球体。

4、新建一个平面并赋予它某一个材质，也可以设定好灯光与阴暗参数，点击工具栏上的“快速渲染”按钮，最终生成的效果如图7所示。

图7 最终完成效果。

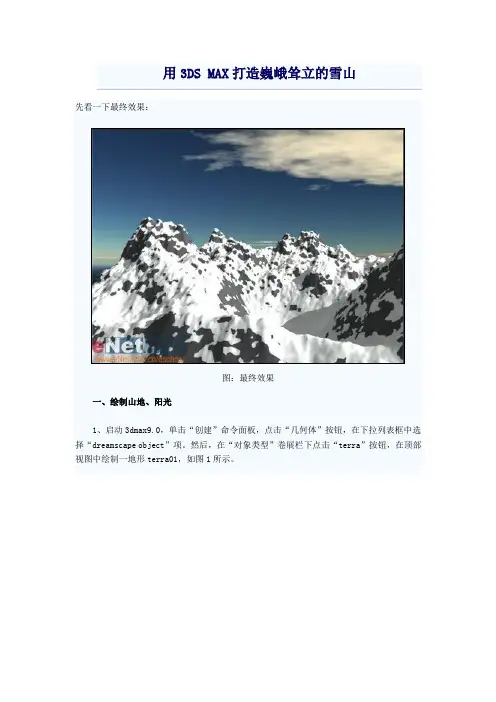

用3DS MAX打造巍峨耸立的雪山先看一下最终效果：图：最终效果一、绘制山地、阳光1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“dreamscape object”项。

然后，在“对象类型”卷展栏下点击“terra”按钮，在顶部视图中绘制一地形terra01，如图1所示。

图：单击“创建”命令面板小提示：dreamscape object 是3dmax的一个著名造景渲染插件，专门制作逼真的天空、云、海洋、地形等效果，包括复杂的纹理贴图、动力学、折射、反射等功能。

安装它后，在“几何体”的下拉列表中就出现了造景物体项。

2、点击工具栏上的“材质编辑器”按钮，打开其面板，点击“获取材质”按钮，在弹出的“材质/贴图浏览器”面板中双击右侧栏中的“dreamscape：noise”项，如图2所示。

图：双击右侧栏中的“dreamscape：noise”项小提示：注意选择的是绿色菱形贴图，而不是蓝色球体的图标。

3、打开“noise prameters”卷展栏，在noise对着的下拉列表中选择“hetero terrain”项。

并调整它的size与offset值，如图3所示。

图：在noise对着的下拉列表中选择“hetero terrain”项4、点击terra01的“修改”命令面板，在“parameters”卷展栏下点击“open editor”按钮，打开造景编辑器，将刚才在材质编辑器中的第一个材质球拖拽到“genrate terrain”卷展栏下的none按钮上，如图4所示。

图：将第一个材质球拖拽到“genrate terrain”卷展栏下的none按钮上小提示：在弹出的实例（副本）贴图窗口中选择“实例”即可完成复制。

点击“generate grid”按钮在预览窗口中可以看到地形贴图，但此时还无法渲染它，如图5所示。

图：点击“generate grid”按钮在预览窗口中可以看到地形贴图5、点击造景编辑器窗口的“modify”菜单下的“edges”命令，在随后弹出的窗口中调整size的值到16，并选中“edge type”项为“square”形式，如图6所示。

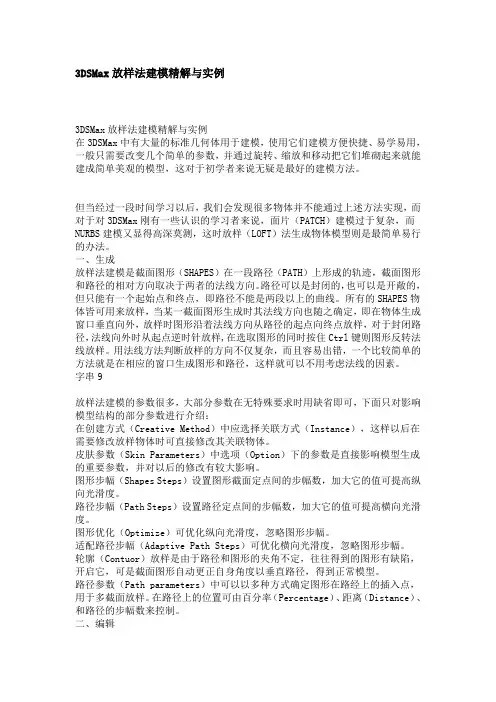

3DSMax放样法建模精解与实例3DSMax放样法建模精解与实例在3DSMax中有大量的标准几何体用于建模，使用它们建模方便快捷、易学易用，一般只需要改变几个简单的参数，并通过旋转、缩放和移动把它们堆砌起来就能建成简单美观的模型，这对于初学者来说无疑是最好的建模方法。

但当经过一段时间学习以后，我们会发现很多物体并不能通过上述方法实现，而对于对3DSMax刚有一些认识的学习者来说，面片（PATCH）建模过于复杂，而NURBS建模又显得高深莫测，这时放样（LOFT）法生成物体模型则是最简单易行的办法。

一、生成放样法建模是截面图形（SHAPES）在一段路径（PATH）上形成的轨迹，截面图形和路径的相对方向取决于两者的法线方向。

路径可以是封闭的，也可以是开敞的，但只能有一个起始点和终点，即路径不能是两段以上的曲线。

所有的SHAPES物体皆可用来放样，当某一截面图形生成时其法线方向也随之确定，即在物体生成窗口垂直向外，放样时图形沿着法线方向从路径的起点向终点放样，对于封闭路径，法线向外时从起点逆时针放样,在选取图形的同时按住Ctrl键则图形反转法线放样。

用法线方法判断放样的方向不仅复杂，而且容易出错，一个比较简单的方法就是在相应的窗口生成图形和路径，这样就可以不用考虑法线的因素。

字串9放样法建模的参数很多，大部分参数在无特殊要求时用缺省即可，下面只对影响模型结构的部分参数进行介绍：在创建方式（Creative Method）中应选择关联方式（Instance），这样以后在需要修改放样物体时可直接修改其关联物体。

皮肤参数（Skin Parameters）中选项（Option）下的参数是直接影响模型生成的重要参数，并对以后的修改有较大影响。

图形步幅（Shapes Steps）设置图形截面定点间的步幅数，加大它的值可提高纵向光滑度。

路径步幅（Path Steps）设置路径定点间的步幅数，加大它的值可提高横向光滑度。

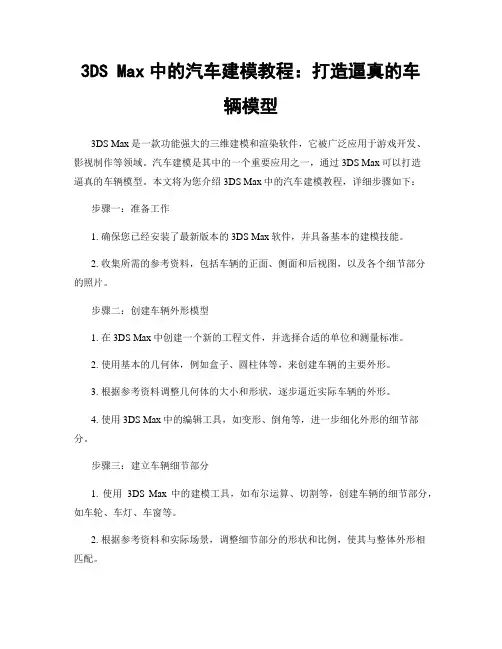

3DS Max中的汽车建模教程：打造逼真的车辆模型3DS Max是一款功能强大的三维建模和渲染软件，它被广泛应用于游戏开发、影视制作等领域。

汽车建模是其中的一个重要应用之一，通过3DS Max可以打造逼真的车辆模型。

本文将为您介绍3DS Max中的汽车建模教程，详细步骤如下：步骤一：准备工作1. 确保您已经安装了最新版本的3DS Max软件，并具备基本的建模技能。

2. 收集所需的参考资料，包括车辆的正面、侧面和后视图，以及各个细节部分的照片。

步骤二：创建车辆外形模型1. 在3DS Max中创建一个新的工程文件，并选择合适的单位和测量标准。

2. 使用基本的几何体，例如盒子、圆柱体等，来创建车辆的主要外形。

3. 根据参考资料调整几何体的大小和形状，逐步逼近实际车辆的外形。

4. 使用3DS Max中的编辑工具，如变形、倒角等，进一步细化外形的细节部分。

步骤三：建立车辆细节部分1. 使用3DS Max中的建模工具，如布尔运算、切割等，创建车辆的细节部分，如车轮、车灯、车窗等。

2. 根据参考资料和实际场景，调整细节部分的形状和比例，使其与整体外形相匹配。

3. 使用3DS Max中的纹理和材质功能，为各个细节部分添加适当的颜色和材质。

步骤四：调整车辆模型1. 对整个车辆模型进行必要的调整，包括修改外形、细节部分的位置和大小等。

2. 使用3DS Max中的对称和复制功能，快速复制和调整相同的细节部分，提高建模效率。

3. 使用3DS Max中的对位功能，对细节部分进行微调，确保其与整体车辆模型的连接和衔接处无缝。

4. 定期保存您的工作，以防止数据丢失和意外情况发生。

步骤五：细化和优化车辆模型1. 使用3DS Max的细化工具，如塑形、刷毛等，对整个车辆模型进行进一步细化和优化。

2. 通过添加辅助线和辅助面片，确保车辆模型的曲线和曲面平滑和自然。

3. 使用3DS Max的优化工具，如平滑组、合并顶点等，减少模型的顶点数量和多边形数量，提高渲染效率。
