下载文档原格式
螺旋桨设计毕业设计一、前言1.研究背景和意义螺旋桨是一种将旋转机械能转化为推力的装置，广泛应用于船舶、飞机、潜艇等领域。
螺旋桨的研究背景和意义如下：（1）.提高推进效率：螺旋桨的设计和性能直接影响到船舶、飞机等交通工具的推进效率。
通过研究螺旋桨的流场、水动力性能等，可以优化螺旋桨的设计，提高推进效率，降低能耗。
（2）.改善船舶操纵性：螺旋桨的设计和布局对船舶的操纵性有很大影响。
通过研究螺旋桨的水动力性能和流场分布，可以优化船舶的操纵性，提高船舶的航行安全性。
（3）.降低噪音和振动：螺旋桨在运转过程中会产生噪音和振动，对环境和人员造成不良影响。
通过研究螺旋桨的流场和水动力性能，可以采取相应的措施降低噪音和振动，提高交通工具的舒适性。
（4）.推动新技术的应用：随着计算流体力学（CFD）等新技术的发展，螺旋桨的设计和分析方法也在不断更新。
通过研究螺旋桨的设计和性能，可以推动新技术的应用，提高设计水平和效率。
2.研究目的和问题研究螺旋桨的目的主要包括提高推进效率、降低噪音和振动、改善船舶操纵性以及推动新技术的应用等。
以下是一些目前在螺旋桨研究中存在的问题：（1）.效率提升：尽管现代螺旋桨的设计已经取得了很大的进步，但在某些情况下，仍然存在效率低下的问题。
提高螺旋桨的效率可以降低能耗，减少对环境的影响。
（2）.噪音和振动：螺旋桨在运转过程中会产生噪音和振动，对环境和人员造成不良影响。
降低噪音和振动是螺旋桨研究中的一个重要问题。
（3）.空泡现象：在高航速下，螺旋桨周围的水流可能会产生空泡，从而导致推力下降、噪音增加以及螺旋桨的损坏。
如何有效地控制空泡现象是一个亟待解决的问题。
（4）.材料和制造工艺：螺旋桨在高速旋转和海水腐蚀的环境下工作，因此对材料和制造工艺的要求很高。
开发高性能材料和先进的制造工艺是提高螺旋桨性能的关键。
（5）.多学科优化：螺旋桨的设计涉及到流体力学、结构力学、材料科学等多个学科领域。
如何将这些学科知识有效地整合到螺旋桨的设计过程中，实现多学科优化，是一个具有挑战性的问题。

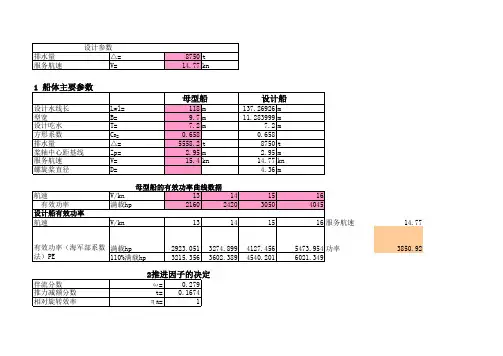

7螺旋桨设计螺旋桨设计主要有两部分工作：⑴、确定设计船的阻力或有效功率曲线EHP⑵、据此进行螺旋桨设计并预报设计船航速7.1阻力或有效功率的估算当主尺度和船型系数确定以后，必须知道自己功率以确保船舶达到规定的航速，或如果主机功率已知，则需估算阻力或有效功率以预报船舶的设计航速，进而可初步分析比较各种方案的优劣。
可采用海军系数法，比较估算法（具体公式参照《船舶原理》教材）。
采用艾尔法来估算有效功率曲线，具体方法如下：依据《船舶原理》上册第7章，第2节的经验公式之一的艾尔法公式7.1.1艾尔法的基本思想艾尔法首先针对标准船型直接估算有效功率，然后根据设计船与标准船之间的差异逐一进行修正，最后得到设计船的有效功率值。
7.1.2根据艾尔法进行列表计算下面是计算表格：表7.1 艾尔法计算有效马力速度v（kn） 8 9 10 11 12弗洛德数vs/sqrt(gL) 0.15662 0.176196 0.19577 0.215351 0.23493标准C0查图7-3 440 430 410 390 350标砖Cbc查图7-5 0.83 0.79 0.76 0.73 0.695实际Cb(肥或痩)（%）-6.75,肥-12.15肥 -16.5肥-21.3肥-27.4肥Cb修正（%）若肥：Cb肥（%）x3x实际Cb -78.907 -138.889 -180.67 -221.524 -255.67 vs/sqrt(L) 0.49046 0.551769 0.61308 0.674384 0.73569已修正Cb之C1 361.093 291.1111 229.326 168.4757 94.3348B/T修正（%）=-10Cb（B/T-2）% -0.3323 -0.33225 -0.3323 -0.33225 -0.3323B/T修正数量，△2[式(7-23)] -119.97 -96.7217 -76.194 -55.9761 -31.343已修正B/T之C2 241.12 194.3894 153.132 112.4997 62.9921标准xc，%L，船中前或后，查表7-5 0.95 0.79 0.55 0.16 -0.6实际xc，%L，船中前或后0.862 0.862 0.862 0.862 0.862相差%L，在标准者前或后0.125 -0.1022 -0.443 -0.9971 -2.076xc修正（%),查表7-7（b）3.7 3.2 2.6 2.1 1.5(△3)0 8.92143 6.22046 3.9814 2.36249 0.9448xc修正数量，△3[式（7-25）] 0 0 0 0 0已修正xc之C3 241.12 194.389 153.13 112.499 62.992长度修正（%）=（Lwl-1.025Lbp）/Lwl×100% -0.1165 -0.1165 -0.116 -0.1165 -0.116 长度修正数量，△4式[(7-25)] -0.2807 -0.2262 -0.178 -0.1309 -0.073已修正长度C4 240.839 194.163 152.95 112.368 62.918V3s 512 729 1000 1331 1728Pe=△0.64V3s/C4×0.735(kW) 299.052 528.158 919.69 1666.23 3863.3peb(无附体) 276.9 489.035 851.56 1542.80 3577.2Pe(hp) 406.597 718.094 1250.4 2265.44 5252.7根据计算结果，可以得到有效马力曲线，表7.2 有效马力曲线表V(kn) 8 9 10 11 12Pe(hp) 406.59 718.094 1250.43 2265.444 5252.727.2螺旋桨图谱设计7.2.1初步确定螺旋桨的最佳转速7.2.1.1 螺旋桨的叶数依据《船舶原理》下册第8章的有关内容，螺旋桨的叶数与主机气缸数的比值不能为整数（否则会对船体振动不利）。

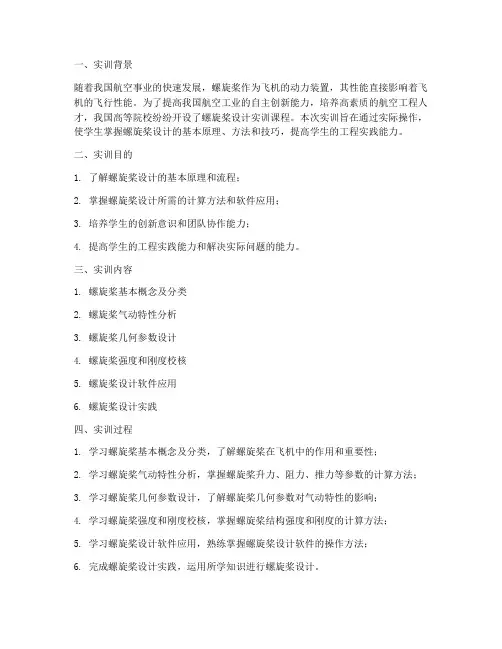

随着我国航空事业的快速发展，螺旋桨作为飞机的动力装置，其性能直接影响着飞机的飞行性能。
为了提高我国航空工业的自主创新能力，培养高素质的航空工程人才，我国高等院校纷纷开设了螺旋桨设计实训课程。
本次实训旨在通过实际操作，使学生掌握螺旋桨设计的基本原理、方法和技巧，提高学生的工程实践能力。
二、实训目的1. 了解螺旋桨设计的基本原理和流程；2. 掌握螺旋桨设计所需的计算方法和软件应用；3. 培养学生的创新意识和团队协作能力；4. 提高学生的工程实践能力和解决实际问题的能力。
三、实训内容1. 螺旋桨基本概念及分类2. 螺旋桨气动特性分析3. 螺旋桨几何参数设计4. 螺旋桨强度和刚度校核5. 螺旋桨设计软件应用6. 螺旋桨设计实践四、实训过程1. 学习螺旋桨基本概念及分类，了解螺旋桨在飞机中的作用和重要性；2. 学习螺旋桨气动特性分析，掌握螺旋桨升力、阻力、推力等参数的计算方法；3. 学习螺旋桨几何参数设计，了解螺旋桨几何参数对气动特性的影响；4. 学习螺旋桨强度和刚度校核，掌握螺旋桨结构强度和刚度的计算方法；5. 学习螺旋桨设计软件应用，熟练掌握螺旋桨设计软件的操作方法；6. 完成螺旋桨设计实践，运用所学知识进行螺旋桨设计。
1. 掌握了螺旋桨设计的基本原理和流程；2. 熟练掌握了螺旋桨设计所需的计算方法和软件应用；3. 提高了创新意识和团队协作能力；4. 增强了工程实践能力和解决实际问题的能力。
六、实训体会1. 螺旋桨设计是一个复杂的过程，需要综合考虑多种因素，如气动特性、结构强度和刚度等；2. 螺旋桨设计软件在提高设计效率和质量方面具有重要意义；3. 团队协作是完成实训任务的关键，通过团队协作，可以充分发挥各自的优势，共同解决问题；4. 实训过程中，要注重理论与实践相结合，不断提高自己的工程实践能力。
七、总结本次螺旋桨设计实训，使我受益匪浅。
通过实际操作，我掌握了螺旋桨设计的基本原理和方法，提高了自己的工程实践能力。

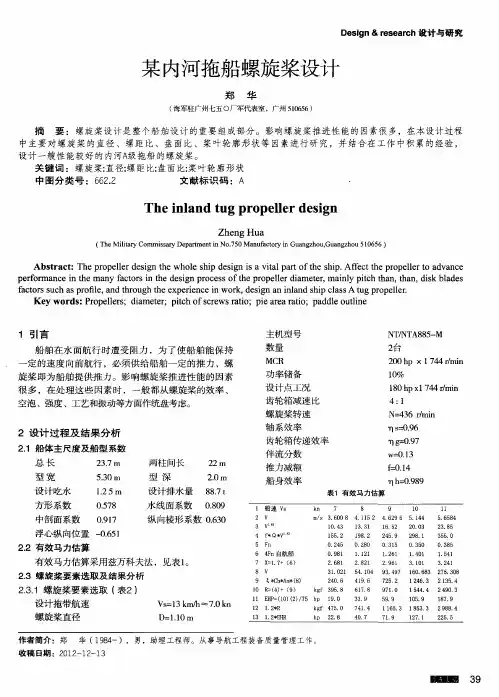

螺旋桨设计（内河货船）6螺旋桨设计及航速预报螺旋桨设计是整个船舶设计中的一个重要组成部分。
在船舶型线初步设计完成后，通过有效马力的估算，得出该船的有效马力曲线。
在此基础上要求我们设计一个效率最佳的螺旋桨。
既能达到预定的航速，又使消耗的主机马力小；或是当主机已经选定时，要求设计一个在给定主机条件下使船舶达到最大航速的螺旋桨。
本设计采用螺旋桨图谱设计，就是根据螺旋桨模型敞水试验绘制而成的专用图谱来进行设计。
在获得设计船的有效马力曲线以后，主要分以下几步进行：1.初步设计：确定螺旋桨的最佳转速，进而确定之前选择的主机是否满足要求，通过最佳转速，求得减速比，选取合适的减速齿轮箱。
2.终结设计：确定螺旋桨的转速后，通过一系列的图谱设计计算，确定螺旋桨的直径，盘面比等尺度要素，并进行空泡校核。
3.若计算结果直径超过限制直径，则做限制直径螺旋桨。
6.1设计螺旋桨时应考虑的若干问题6.1.1螺旋桨的数目选择螺旋桨的数目应该综合考虑推进性能、振动、操纵性能及主机能力等各方面的因素。
一般来说，在总布置合理的情况下，增大螺旋桨直径可以提高敞水效率。
对于本货船，由于吃水有限制，船型选择为双尾船，采用双螺旋桨。
6.1.2 螺旋桨的桨叶数的选取叶数的选择应根据船型，吃水，推进性能，振动和空泡等多方面加以考虑。
一般认为，若螺旋桨的直径及展开面积相同，则叶数少者效率略高，叶数多者因叶栅干扰作用增大，故效率下降。
但叶数多者对减小振动有利，叶数少者对避免空泡有利。
同时，螺旋桨叶数与主机缸数不能为整倍关系，否则容易发生共振现象。
本船选用6缸主机，故采用4叶桨，避免共振。
6.1.3 设计图谱可供采用的图谱很多，对中低速船舶，通常采用MAU 系列或B 系列，其中MAU空泡性能较好。
本船采用MAU系列图谱。
6.2已知条件（1）船型参数表6.1 船型参数(m) 23.63 总长Loa (m) 24.19 水线长Lwl型宽B (m) 5 吃水T (m) 10.761 排水量Δ (t)88.369 方形系数Cb（2）有效马力曲线根据型线特征，本船采用爱尔法估算船舶有效功率比较合适，结果见下表：表6.2 有效马力曲线表Vs(kn) 6 7 8 9 10Pe(kw) 8.1778 16.4159 36.1017 91.7437 246.24（3）部分取值推进因子：根据船型按经验公式决定伴流分数：ω=0.55Cb-0.20=0.2186。

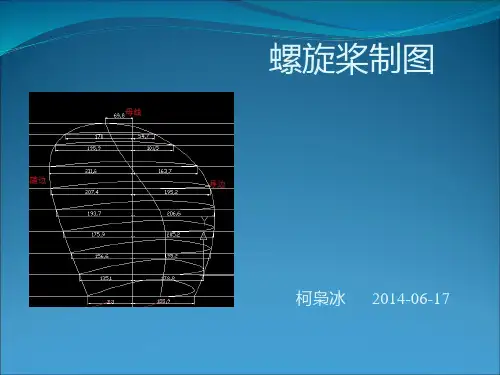

螺旋桨设计与绘制汇总螺旋桨是一种船舶和飞机上常用的推进装置，其设计与绘制涉及到多个方面，包括几何形状、流体力学、材料力学等等。
以下是关于螺旋桨设计与绘制的汇总，详细介绍了各个方面的内容。
一、螺旋桨的几何形状设计1.螺旋桨的基本几何形状包括螺距、叶片数、叶片截面形状等。
确定螺距时需要考虑推进效率和船舶/飞机的性能需求，叶片数的选择影响到螺旋桨的稳定性和噪音产生。
叶片截面形状通常为翼型，需要进行流线型设计，以减少阻力和音响。
2.利用计算机辅助设计软件进行螺旋桨的三维模型设计，可采用实体造型或曲面造型方法。
实体造型较为简单，但不易调整；曲面造型则可以更加灵活地对螺旋桨进行优化。
二、螺旋桨的流体力学设计1.螺旋桨受到的流体力学作用主要包括阻力、升力和扭矩。
螺旋桨的叶片形状和叶片曲度将直接影响这些力的大小和分布。
三、螺旋桨的静力学和强度设计1.螺旋桨在运行时会受到来自流体力学、离心力和惯性力等载荷的作用，因此需要进行强度和振动分析。
静力学分析用于确定螺旋桨的刚度和变形情况，而动力学分析则用于确定螺旋桨的共振频率和临界速度。
2.使用有限元分析软件对螺旋桨进行强度和振动分析，以确保螺旋桨在运行时不会发生破裂或共振失效。
四、螺旋桨的材料选择和制造工艺1.螺旋桨常用的材料包括高强度钢、铝合金、复合材料等。
材料的选择主要考虑到强度、耐腐蚀性和重量等因素。
复合材料由于具有轻质、高强度和良好的耐腐蚀性能，逐渐在螺旋桨制造中得到应用。
2.螺旋桨的制造工艺包括铸造、锻造、机械加工和涂装等。
涂装工艺对螺旋桨的表面光滑度和耐腐蚀性都有重要影响。
总结：螺旋桨的设计与绘制涉及到几何形状、流体力学、静力学和强度分析、材料选择和制造工艺等多个方面。
设计过程中需要使用计算机辅助设计软件和CFD软件进行模拟和优化，并结合有限元分析软件进行强度和振动分析。
材料的选择需要考虑到强度、耐腐蚀性和重量等因素。
制造工艺包括铸造、锻造、机械加工和涂装等。

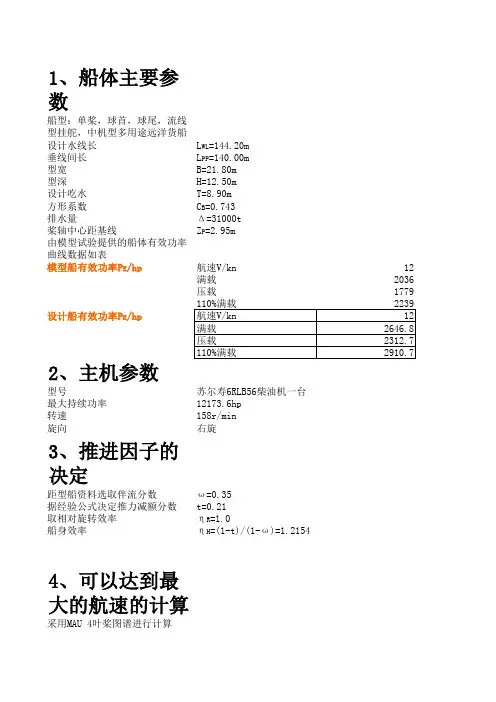

螺旋桨图谱设计计算说明书“信海11号”学院航运与船舶工程学院专业船舶与海洋工程学生姓名李金檑班级船舶1403班学号 631418020315组员李金檑、刘敬指导教师赵藤目录一、前言 (1)二、船体主要参数 (1)三、主机主要参数 (1)四、推进因子 (1)五、阻力计算 (2)六、可以达到最大航速的计算 (2)七、空泡校核 (4)八、强度校核 (5)九、螺距修正 (7)十、重量及惯性矩计算 (7)十一、敞水性征曲线的确定 (9)十二、系柱特性计算 (10)十三、航行特性计算 (11)十四、螺旋桨计算总结 (12)十五、桨毂形状及尺寸计算 (13)十六、螺旋桨总图(见附页) (14)十七、设计总结及体会 (14)十八、设计参考书 (14)一、前言本船阻力委托七零八研究所五室进行船模拖曳试验，并根据试验结果得出阻力曲线。
实验时对 3.4m d =吃水情况来进行。
虽然在船舶试验过程中将本船附体部分（舵、轴支架、舭龙骨等）也装在试验模型上，但考虑本船建造的表面粗糙度及螺旋桨等影响在换算本船阻力时再相应增加15%。
本船主机最大持续功率kw 10802⨯额定转速750转/分，考虑本船主机的经济性和长期使用后主机功率折损。
在船速计算中按%8510802⨯⨯kw 来考虑。
螺旋桨转速为300转/分。
二、船体主要参数表1 船体主要参数本船的H B =3.292； d H =1.41； B L pp =4.329； dB=4.647三、主机主要参数型 号：8230ZC 二台 额定功率：s P =1080kw(1469hp) 额定转速：750r/min 减速比：2.5 传送效率：M η=0.95四、推进因子伴流分数 0.165=ω； 推力减额 t=0.165 船身效率 1=H η； 相对旋转效率 1=R η五、阻力计算本船曾在七零八所水池进行船模阻力试验，表中数值为吃水3.4m 时船的阻力试验结果。

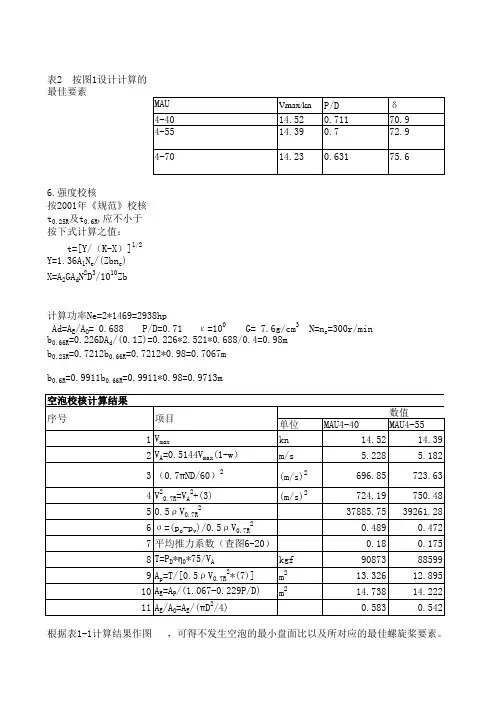

表2 模型试验提供的有效功率数据六、可以达到最大航速的计算采用MAU 4叶桨图谱进行计算。

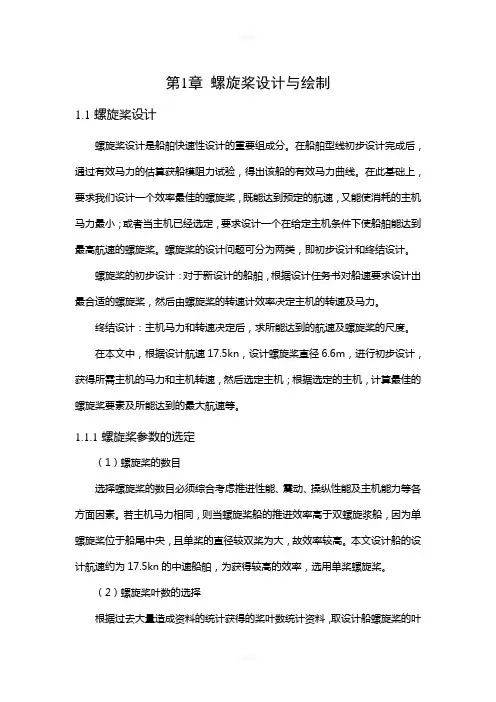

第1章螺旋桨设计与绘制
1.1螺旋桨设计
螺旋桨设计是船舶快速性设计的重要组成分。
在船舶型线初步设计完成后，通过有效马力的估算获船模阻力试验，得出该船的有效马力曲线。
在此基础上，要求我们设计一个效率最佳的螺旋桨，既能达到预定的航速，又能使消耗的主机马力最小；或者当主机已经选定，要求设计一个在给定主机条件下使船舶能达到最高航速的螺旋桨。
螺旋桨的设计问题可分为两类，即初步设计和终结设计。
螺旋桨的初步设计：对于新设计的船舶，根据设计任务书对船速要求设计出最合适的螺旋桨，然后由螺旋桨的转速计效率决定主机的转速及马力。
终结设计：主机马力和转速决定后，求所能达到的航速及螺旋桨的尺度。
在本文中，根据设计航速17.5kn，设计螺旋桨直径6.6m，进行初步设计，获得所需主机的马力和主机转速，然后选定主机；根据选定的主机，计算最佳的螺旋桨要素及所能达到的最大航速等。
1.1.1螺旋桨参数的选定
（1）螺旋桨的数目
选择螺旋桨的数目必须综合考虑推进性能、震动、操纵性能及主机能力等各方面因素。
若主机马力相同，则当螺旋桨船的推进效率高于双螺旋浆船，因为单螺旋桨位于船尾中央，且单桨的直径较双桨为大，故效率较高。
本文设计船的设计航速约为17.5kn的中速船舶，为获得较高的效率，选用单桨螺旋桨。
（2）螺旋桨叶数的选择
根据过去大量造成资料的统计获得的桨叶数统计资料，取设计船螺旋桨的叶数为4叶。
考虑到螺旋桨诱导的表面力是导致强烈尾振的主要原因，在图谱设计中，单桨商船的桨叶数也选为4叶。
（3）桨叶形状和叶切面形状
螺旋桨最常用的叶切面形状有弓形和机翼型两种。
弓形切面的压力分布较均匀，不易产生空泡，但在低载时效率较机翼型约低3%~4%。
若适当选择机翼型切面的中线形状使其压力分均匀，则无论对空泡或效率均有得益，故商用螺旋桨
采用机翼型切面。
根据以上分析，选择MAU4叶桨系列进行螺旋桨设计。
1.1.2 螺旋桨推进因子
螺旋桨的伴流分数取螺旋桨以等推力法进行敞水实验获得的实效伴流：
0.404ω=
推力减额按照汉克歇尔关于单桨螺旋桨标准商船公式进行计算：
0.500.120.22P t C =-=
主机的轴系传递效率： 0.97s η= 相对旋转效率： 1.00R η= 船身效率： 1 1.311H t
ηω
-=
=-
1.1.3 有效马力曲线
有效马力曲线表征的是船体阻力特征。
通过近似估算获船模阻力计算实验来
确定船体的有效马力曲线。
对应于不同装载情况下有不同的有效马力曲线，常用的为满载和压载。
考虑到由于风浪或污底等情况，尚需增加一定百分数的有效马力预度。
本文取满载和110%满载情况进行设计。
表4- 1有效马力曲线
根据上表可绘制设计船在满载情况下的有效马力曲线
图4- 1有效马力曲线
1.1.4 初步设计
根据有效马力曲线，设计航速17.5kn ，设计螺旋桨直径6.60m ，以MAU4-55系列桨为基础，计算所需的主机马力和最佳转速。
具体的计算表格见表4-2
表4- 2初步设计确定最佳转速的计算
序号 名称 单位 数据 1 螺旋桨直径
m 6.6 2 11H t
ηω
-=
- 1.31 3 (1)A V V ω=-
kn 10.43 4 E P
hp 8566 5 假定一组转速N r/min 95 100 105 110 115 6
直径系数/A ND V δ=
60.12
63.28
66.44
69.61
72.77
7
查MAU4-55图谱，由δ等值线和最佳效率曲线的交点得到 P/D
0.762 0.742 0.724 0.704 0.686 0η
0.606 0.593 0.576 0.564 0.548 p
B
5.09
5.41
5.72
6.02
6.34
8
25
2
P A D B V P N
= 9180 10573 11985 13397 15079
9
主机马力/s D s R P P ηη= 9464 10900 12355 13812 15546
10
计算螺旋桨能克服的有
效马力0TE D H P P ηη=
7288 8214 9043 9899 10825
有上表可绘制确定最佳转速的图，如图4-2.
根据E P 和TE P 的交点可获得：最佳转速为N=102r/min ，所需主机马力为11500hp ，
P/D=0.732，0η=0.582。
图4- 2确定转速的计算结果
1.1.5 终结设计
根据初步设计的结果，选定主机型号为苏尔寿5RTA68柴油机一台，最大持续功率为13250hp ，转速为102r/min ，旋向为右旋。
采用MAU4叶桨图谱进行计算 取功率储备10%，轴系效率 0.97s η=
螺旋桨敞水收到马力：s =132500.911567.25()D R P hp ηη⨯⨯= 根据MAU4-40，MAU4-55，MAU4-70-p B δ 计算
表4- 3
图谱设计的计算表
续表4- 4 图谱设计的计算表
根据上表的计算结果可绘制P
TE 、δ、P/D及
η对V的曲线，如图4-3.
从P-()
TE
f V曲线与满载有效马力曲线之交点，可获得不同盘面比所对应的的
设计航速及螺旋桨最佳要素P/D，D及
η，如表4-4.
表4- 5按图4-3设计计算的最佳要素
MAU Vmax/kn P/D δD/m 0η
4-40 17.81 0.691 65.2 6.79 0.604
4-55 17.66 0.736 64.2 6.62 0.587
4-70 17.43 0.741 64.8 6.60 0.559
图4- 3MAU4叶桨图谱设计计算结果
1.1.6空泡校核
螺旋桨在水中工作时，桨叶的叶背压力降低形成吸力面，若某处的压力降至临界值以下时，导致爆发式的汽化，水汽通过界面，进入气核并使之膨胀，形成气泡，成为空泡。
一旦桨叶上出现空泡，或导致桨叶表面材料的剥蚀，或时螺旋桨性能恶化。
因此，在设计螺旋桨时，应考虑其是否发生空泡或空泡发展的程度，故需进行空泡现象的预测，以便确定所设计的螺旋桨是否符合要求。
目前常使用螺旋桨模型空泡实验或大量实船资料整理所得的图谱，或由统计数据归纳而成的近似公式进行空泡校核。
