电路实验报告叠加原理

篇一:电路实验报告叠加定理
实验名称:叠加原理的验证
一 实验目的
1.验证线性电路叠加原理的正确性 2.加深对线性电路
的叠加性的认识和理解

二 实验设备
2个直流稳压源(0—30V可调)1个直流数字电压表(0
—200V) 1个直流数字毫安表(0—200mA) 叠加原理
实验电路板 导线若干

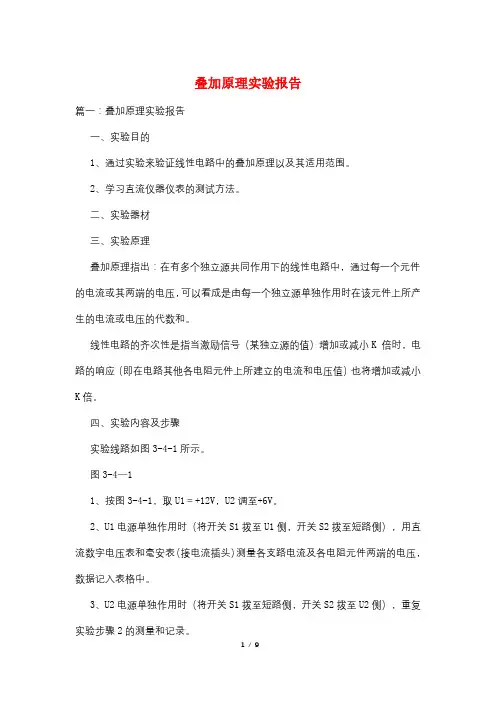

三 实验原理
叠加原理指出:在有几个独立源共同作用下的线性电路
中,通过一个元件的电流或其两端的电压,可以看成是由每
一个独立源单独作用时在该元件上所产生的电流或电压的
代数和

四 实验方法与步骤
利用实验挂箱的“基尔霍夫定(转自:
wWw.XiAocAoFanWeN.cOm 小 草 范文网:电路实验报告叠加
原理)律/叠加原理”线路
百度文库 - 让每个人平等地提升自我
5
1.将两路稳压源的输出分别调节为6V和12V 2.令
u电源单独作用(将u短路),用直流板数字电压表和毫
安表测量各支路电流及各

1
2
电阻元件两端的电压,记录数据 3.令4.令u电源
单独作用(将u短路),重复步骤2的测量和记录

2
1
u和u共同作用,重复上述的测量和记录
1
2
五 实验结果与数据处理
将将上表数据与了叠加定理
u单独作用和u单独作用相加,得
1
2
百度文库 - 让每个人平等地提升自我
5
u
2

u数据进行对比,在实验误差允许的范围内,两者是相
等的,即验证

1
篇二:大工模拟电路实验作业叠加原理的验证
大工模拟电路实验作业――――叠加原理的验证
篇三:叠加原理_实验报告范文(含数据处理)
叠加原理
一、实验目的
验证线性电路叠加原理的正确性,加深对线性电路的叠
加性和齐次性的认识和理解。

二、原理说明
叠加原理指出:在有多个独立源共同作用下的线性电路
中,通过每一个元件的电流或其两端的电压,可以看成是由
每一个独立源单独作用时在该元件上所产生的电流或电压
的代数和。
百度文库 - 让每个人平等地提升自我
5
线性电路的齐次性是指当激励信号(某独立源的值)增
加或减小K倍时,电路的响应(即在电路中各电阻元件上所
建立的电流和电压值)也将增加或减小K倍。

三、实验设备
高性能电工技术实验装置DGJ-01:直流稳压电压、直流
数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。
四、实验步骤

1. 用实验装置上的DGJ-03线路,按照实验指导书上的
图3-1,将两路稳压电源的输出分别调节为12V和6V,接入
图中的U1和U2处。

2.通过调节开关K1和K2,分别将电源同时作用和单独
作用在电路中,完成如下表格。

表3-1
3.将U2的数值调到12V,重复以上测量,并记录在表
3-1的最后一行中。

4.将R3(330?)换成二极管IN4007,继续测量并填入表
3-2中。 表3-2

五、实验数据处理和分析
对图3-1的线性电路进行理论分析,利用回路电流法或
百度文库 - 让每个人平等地提升自我
5
节点电压法列出电路方程,借助计算机进行方程求解,或直
接用EWB软件对电路分析计算,得出的电压、电流的数据与
测量值基本相符。验证了测量数据的准确性。电压表和电流
表的测量有一定的误差,都在可允许的误差范围内。 验证
叠加定理:以I1为例,U1单独作用时,I1a=8.693mA,,U2
单独作用时,I1b=-1.198mA,I1a+I1b=7.495mA,U1和U2共
同作用时,测量值为7.556mA,因此叠加性得以验证。2U2
单独作用时,测量值为-2.395mA,而2*I1b=-2.396mA,因此
齐次性得以验证。其他的支路电流和电压也可类似验证叠加
定理的准确性。

对于含有二极管的非线性电路,表2中的数据不符合叠
加性和齐次性。 六、实验小结

测量电压、电流时,应注意仪表的极性与电压、电流的
参考方向一致,这样纪录的数据才是准确的。

在实际操作中,开关投向短路侧时,测量点F延至E点,
B延至C点,否则测量出错。

线性电路中,叠加原理成立,非线性电路中,叠加原理
不成立。功率不满足叠加原理。

六、思考题
1. 电源单独作用时,将另外一出开关投向短路侧,不
百度文库 - 让每个人平等地提升自我
5
能直接将电压源短接置零。
2. 电阻改为二极管后,叠加原理不成立。
