射线检测技术介绍

射线检测标准及工艺技术要求及说明一、射线检测标准射线检测的标准是确保检测结果准确性和可靠性的重要依据。

常见的射线检测标准包括国际标准（如 ISO 标准）、国家标准（如 GB 标准）以及行业标准。

这些标准通常涵盖了以下方面：1、检测设备的性能要求：包括射线源的能量、焦点尺寸、辐射剂量等参数的规定，以保证检测设备能够提供足够的穿透能力和清晰度。

2、检测技术的分类和适用范围：例如，根据被检测物体的材质、厚度、形状等因素，确定适合的射线检测技术，如 X 射线检测、γ射线检测等。

3、图像质量要求：规定了检测图像的对比度、清晰度、不清晰度等指标，以确保能够清晰地显示缺陷。

4、缺陷评定标准：明确了不同类型和尺寸的缺陷的评定方法和验收标准，以便对检测结果进行准确判断。

二、射线检测工艺技术要求（一）射线源的选择射线源的选择取决于被检测物体的材质、厚度和检测要求。

一般来说，X 射线适用于较薄的物体和对图像质量要求较高的检测，而γ射线则适用于较厚的物体和野外检测等场合。

（二）胶片的选择胶片的性能对检测结果的质量有重要影响。

应根据射线源的能量、被检测物体的材质和厚度等因素选择合适类型和感光度的胶片。

（三）曝光参数的确定曝光参数包括管电压、管电流、曝光时间等。

这些参数的选择需要综合考虑被检测物体的厚度、材质、射线源的强度以及胶片的特性，以获得最佳的检测图像。

（四）散射线的控制散射线会降低检测图像的质量，因此需要采取有效的措施进行控制。

常见的方法包括使用铅屏、滤波板、背散射防护等。

（五）像质计的使用像质计用于评估检测图像的质量和灵敏度。

应根据标准要求选择合适类型和规格的像质计，并正确放置在被检测物体上。

（六）标记与标识在检测过程中，需要对被检测物体进行清晰的标记和标识，包括工件编号、检测部位、透照方向等信息，以便于对检测结果进行追溯和分析。

三、射线检测工艺技术说明（一）检测前的准备工作在进行射线检测之前，需要对被检测物体进行表面处理，去除污垢、氧化皮、油漆等可能影响检测结果的物质。

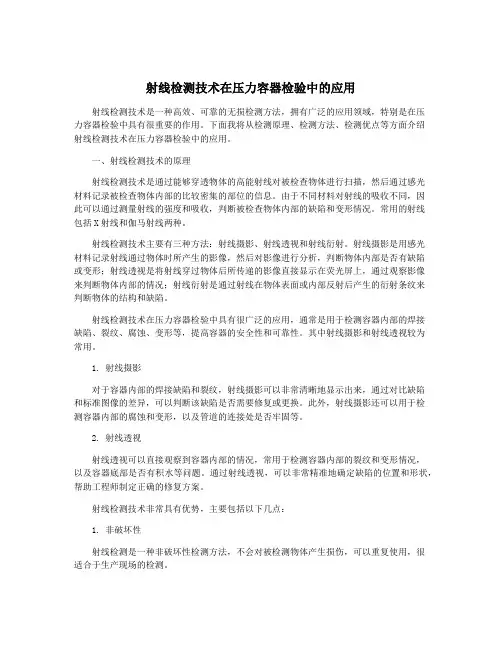

射线检测技术在压力容器检验中的应用射线检测技术是一种高效、可靠的无损检测方法，拥有广泛的应用领域，特别是在压力容器检验中具有很重要的作用。

下面我将从检测原理、检测方法、检测优点等方面介绍射线检测技术在压力容器检验中的应用。

一、射线检测技术的原理射线检测技术是通过能够穿透物体的高能射线对被检查物体进行扫描，然后通过感光材料记录被检查物体内部的比较密集的部位的信息。

由于不同材料对射线的吸收不同，因此可以通过测量射线的强度和吸收，判断被检查物体内部的缺陷和变形情况。

常用的射线包括X射线和伽马射线两种。

射线检测技术主要有三种方法：射线摄影、射线透视和射线衍射。

射线摄影是用感光材料记录射线通过物体时所产生的影像，然后对影像进行分析，判断物体内部是否有缺陷或变形；射线透视是将射线穿过物体后所传递的影像直接显示在荧光屏上，通过观察影像来判断物体内部的情况；射线衍射是通过射线在物体表面或内部反射后产生的衍射条纹来判断物体的结构和缺陷。

射线检测技术在压力容器检验中具有很广泛的应用，通常是用于检测容器内部的焊接缺陷、裂纹、腐蚀、变形等，提高容器的安全性和可靠性。

其中射线摄影和射线透视较为常用。

1. 射线摄影对于容器内部的焊接缺陷和裂纹，射线摄影可以非常清晰地显示出来，通过对比缺陷和标准图像的差异，可以判断该缺陷是否需要修复或更换。

此外，射线摄影还可以用于检测容器内部的腐蚀和变形，以及管道的连接处是否牢固等。

2. 射线透视射线透视可以直接观察到容器内部的情况，常用于检测容器内部的裂纹和变形情况，以及容器底部是否有积水等问题。

通过射线透视，可以非常精准地确定缺陷的位置和形状，帮助工程师制定正确的修复方案。

射线检测技术非常具有优势，主要包括以下几点：1. 非破坏性射线检测是一种非破坏性检测方法，不会对被检测物体产生损伤，可以重复使用，很适合于生产现场的检测。

2. 检测精度高射线检测可以检测出非常微小的缺陷和变形，精度高，信噪比大，能够准确地检测出物体内部的缺陷和变形。

5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。

其实，它们便是应⽤了技术的产品。

为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。

如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。

⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。

当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。

这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。

射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。

对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。

⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。

这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。

因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。

如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。

X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。

X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。

γ射线是放射性同位素在衰变过程中辐射出来的。

三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。

当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。

按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。

射线检测技术说明
嘿，朋友们！今天咱来唠唠射线检测技术。

你说这射线检测技术啊，就像是给物体做了一次超级透视！它能透过那些我们肉眼看不到的地方，把里面的情况都给摸得透透的。

这可真是个神奇的玩意儿！
想象一下，就好像我们有一双能看穿一切的眼睛，不管是金属啦、塑料啦还是其他啥材料，都能被它看个明白。

比如说，在一些工厂里，那些复杂的机器零件，要是出了啥问题，靠我们用眼睛看，那可太难找啦。

但有了射线检测技术，嘿，一下子就把问题给揪出来了！这多厉害呀！
它就像是一个超级侦探，在材料的世界里寻找着蛛丝马迹。

而且啊，它还特别精准，不会放过任何一个小毛病。

这要是放在以前，那可真是不敢想啊！
射线检测技术还特别靠谱呢！它不会被那些表面的假象所迷惑，总能直达问题的核心。

就好比你去看病，做个全面的检查，才能知道身体到底哪儿出了问题，这射线检测技术也是一样的道理呀！
咱再说说它的应用吧，那可真是广泛得很呢！建筑行业，能检测建筑结构是不是牢固；医疗领域，能帮医生看清人体内部的情况；还有航空航天，那对零部件的检测要求多高啊，射线检测技术就能大显身手啦！
你看，这射线检测技术是不是超级棒？它给我们的生活和工作带来了多大的便利呀！它让那些隐藏的问题无处遁形，让我们能更好地保证产品的质量和安全。

这可真是个了不起的技术呀，咱可得好好珍惜和利用它！
总之，射线检测技术就像是我们的秘密武器，帮助我们在各种领域中披荆斩棘，解决一个又一个难题。

它让我们对这个世界有了更深入的了解，也让我们的生活变得更加美好。

所以啊，大家可别小瞧了它哟！。

射线检测专业知识点射线检测（Radiographic Testing，RT）是一种常用的无损检测方法，广泛应用于工业领域，用于检测材料内部的缺陷和异物。

射线检测的原理是利用X射线或γ射线穿透被测物体，并通过感光材料记录通过的射线强度变化，从而得到被测物体的内部结构信息。

下面将介绍射线检测的一些专业知识点。

1.射线生成与辐射法则射线检测主要使用X射线和γ射线。

X射线是由高能电子与物质相互作用而产生的，而γ射线则是由放射性核素的放射性衰变产生的。

辐射法则是通过电荷加速或放射性核素衰变来产生射线的方法，其能量与频率之间存在着特定关系。

2.射线源选择与放射性安全在进行射线检测时，需要选择适当的射线源。

X射线源通常是射线管，而γ射线源则是含有放射性核素的封装物。

在选择与使用射线源时，要遵守放射性安全原则，包括选择合适的辐射源、合理设置辐射源与被检测物体的距离、对辐射源进行合理的控制与管理，以确保操作安全。

3.射线几何与成像方法射线检测需要掌握一定的几何知识和成像原理。

射线以一定的角度入射被检测物体，形成射线照片，用以观察物体内部的缺陷和异物。

射线几何知识包括射线入射角度、相对敏感度、扩束、发散角等，而成像方法则包括常见的胶片成像和数码成像。

4.缺陷与判定标准射线检测的目的是通过观察射线照片来确定被检测物体内部的缺陷和异物。

在进行判定时，需要根据不同的材料和不同的使用要求，参考相应的标准和规范，比如ASME标准、ISO标准等。

缺陷的形态、大小、位置以及对材料性能的影响都需要进行评估和判定。

5.仪器与设备射线检测需要使用一些特定的仪器和设备，包括射线发生器（射线管或放射性核素）、影像系统（胶片或数码系统）、探测器（感光材料或数码探测器）等。

这些仪器设备的选择和使用都需要具备一定的专业知识和技能。

6.安全防护与辐射防护射线检测过程中涉及到辐射，必须严格遵守相关的辐射防护规定，确保操作人员和周围环境的安全。

这包括了个人防护设备的选择和使用、辐射区域的合理划定、辐射剂量监测和辐射源的管理等。

射线检测技术介绍射线检测技术就是目前在锅炉压力容器及管道施工检测中应用最广泛得一种检测方法。

在各个行业由于检测对象得特点及要求质量等级得不同,执行得检测标准主要就是GB332-3-2005《钢熔化焊对接接头射线照相与质量分级》;JB/T4730-2005《承压设备无损检测》;SY/T4109-2005《石油天然气钢质管道无损检测》等标准,无论哪个标准都对射线检测提出得检测人员、检测设备、检测工艺、检测材料、检测环境等要求,现逐一分析:(以JB/T4730-2005《承压设备无损检测》为例)一、射线检测技术等级根据JB/T4730-2005《承压设备无损检测》规定,将射线检测技术等级分为3级,A级—低灵敏度技术;AB级—中灵敏度技术;B级—高灵敏度技术。

明确承压设备对接焊接接头得制造、安装、在用时得射线检测,一般应采用AB级射线检测技术进行检测。

对重要设备、结构、特殊材料与特殊焊接工艺制作得对接焊接接头,可采用B级技术进行检测。

根据标准,对于石油石化管道焊接接头得射线检测应采用AB级。

二、对于不同管径拍片张数得确定确定AB级射线检测技术等级后,就可以确定环焊缝检测得K值。

K值就是反映射线检测裂纹检测率要求,根据标准,对100mm＜D o≤400mm得环向对接焊接接头K值等于1、2,拍片张数见表一:表一 100mm＜D o≤400mm管道环焊缝双壁单影透照次数计算表从表一可以瞧出,决定拍片张数得就是底片得有效检测长度,而有效检测长度就是由标准得K值所确定得。

根据标准确定K值后,查阅JB4730附录中得莫诺图(图一为K=1、2时得透照次数图),确定透照次数。

以φ114×20管线拍片为例:管径Do=114mm,壁厚T=20mm,焦距F=264mm,则参数Do/F=114/264=0、43,T/Do=20/114=0、175,查莫诺图求两条线得交点,即得到拍片数量6张。

图一 K=1、2时得透照次数图D o≥400mm时,K为1、1,拍片张数见表二表二D o≥400mm管道环焊缝双壁单影透照次数计算表相关公式F=D+150 K 现场检测布片当D o＜100mm时,属于射线检测中得小径管,具体检测张数如表三表三 Do＜100mm小径管道环焊缝透照次数计算表17 76*11 0、145 238、762 / / / 垂直 3 150*80 双壁单影 4 150*8018 76*12 0、158 238、762 / / / 垂直 3 150*80 双壁单影 4 150*8019 76*14 0、184 238、762 / / / 垂直 3 150*80 双壁单影 4 150*8020 89*4-8 0、045 279、602 椭圆 2 180*80 垂直 3 150*80 / / /21 89*9 0、101 279、602 / / / 垂直 3 150*80 / / /22 89*10 0、112 279、602 / / / / / / 双壁单影 4 150*8023 89*11 0、124 279、602 / / / / / / 双壁单影 4 150*8024 89*12 0、135 279、602 / / / / / / 双壁单影 4 150*8025 89*14 0、157 279、602 / / / / / / 双壁单影 4 150*80以上表格就是根据JB4730标准得有关规定得出得不同管径与不同厚度根据标准规定得要求,查阅相关表格技术得出所拍摄得底片张数,从表格得数据上来分析,管线在管径不变得情况下,如果壁厚越厚,为了检测出在焊接接头中得裂纹缺陷,必须控制射线底片得一次透照长度、三、检测设备得确定:根据JB4730-2005标准得规定,拍摄好得射线底片保留7年。

射线无损检测技术的原理与应用射线无损检测技术是一种非破坏性测试方法，利用射线的穿透能力对材料进行检测和分析，常用于工业领域中对物体内部缺陷、结构和特性的评估。

本文将介绍射线无损检测技术的原理以及其在不同领域的应用。

射线无损检测技术主要包括放射性同位素源和电子加速器两种形式。

放射性同位素源根据放射性元素的不同类型，通常采用γ射线、X射线和中子射线进行检测。

γ射线是由放射性同位素产生的高能量电磁波，具有穿透力强且波长短的特点。

X射线是通过电子加速器产生的高能X射线，与γ射线性质相似。

中子射线是通过放射性同位素通过裂变产生的中子，具有较高的穿透能力和较低的散射能力。

射线无损检测技术的原理是根据射线在不同物质中的吸收和散射特性来检测物体的内部结构以及缺陷。

当射线穿过物体时，会与物质内的原子相互作用，发生吸收和散射。

吸收是指射线被物质中的原子吸收而减弱或消失；散射是指射线与物质中的原子相互作用后改变了方向。

射线无损检测技术在工业应用中具有广泛的应用场景。

在航空航天领域，射线无损检测技术常用于检测航空器的机身、发动机和航空梁等零部件的缺陷和疲劳裂纹，以确保其结构安全可靠。

在汽车制造领域，射线无损检测技术可用于检测汽车发动机缸体、传动系统、车轮和刹车系统等关键零部件的缺陷和变形，提高汽车的安全性和可靠性。

在核能领域，射线无损检测技术可用于对反应堆设备和燃料元件进行检测，以保障核能设施的安全运行。

在金属加工和焊接行业，射线无损检测技术可用于检测焊接接头的质量以及金属材料的裂纹和缺陷，确保产品的质量合格。

此外，射线无损检测技术还可以应用于建筑、电子、管道和制药等行业，对各类材料和产品进行缺陷检测和质量控制。

尽管射线无损检测技术在工业领域中具有广泛应用，但也存在一些潜在的风险。

射线辐射对人体健康有一定的危害性，必须进行严格的辐射防护和安全措施。

同时，射线无损检测技术需要专业人员进行操作和解读结果，准确性和可靠性受到操作者的经验和技术水平的影响。

射线检测技术措施引言射线检测技术是一种常用的无损检测方法，在多个领域中得到广泛应用。

通过使用射线源，可以对物质进行透射、散射等检测方法，从而获取其内部结构或缺陷信息。

在实际应用中，为了确保射线检测的准确性和安全性，需要采取一系列技术措施。

本文将介绍射线检测技术中常用的措施，包括设备校准、辐射剂量控制、操作员培训等。

设备校准设备校准是射线检测技术中的重要环节，它能确保射线源的稳定性和精确性，从而保证检测结果的可信度。

设备校准应包括以下几个方面：1. 射线源校准射线源作为射线检测技术的核心组成部分，其稳定性和辐射能力的准确性对于检测结果至关重要。

在进行设备校准时，应定期检查射线源的输出能力，确保其符合相关标准和要求。

2. 探测器校准除了射线源外，探测器也是射线检测技术中不可或缺的组成部分。

探测器的灵敏度和分辨率直接影响着检测的精确性。

因此，在设备校准过程中，应定期对探测器进行校准，包括灵敏度、能量分辨率等参数的检测和调整。

3. 计算算法校准射线检测技术中的计算算法有时也需要进行校准，以确保其准确性和可靠性。

根据具体的检测需求，可以采用实际数据对算法进行验证和校准，从而提高检测结果的准确性。

辐射剂量控制射线检测技术中，辐射剂量控制是确保操作员和被检测物安全的重要环节。

以下是一些常用的辐射剂量控制措施：1. 高剂量区域控制在进行射线检测时，往往存在高剂量区域，操作员需要在这些区域内进行工作。

为了有效控制辐射剂量，可以采用屏蔽装置、远程操作装置等方法，减少操作员接触辐射的时间和剂量。

2. 辐射剂量监测射线检测设备应配备辐射剂量监测装置，实时监测辐射剂量的水平。

同时，操作员应佩戴个人剂量计，记录并控制个人接受的辐射剂量。

3. 辐射警示标识和区域划定在射线检测设备周围应设置明确的辐射警示标识，并划定明确的辐射区域。

操作员和其他人员应在明确的辐射区域内进行工作，并严格按照操作规程进行操作，以确保辐射安全。

操作员培训为了确保射线检测技术的准确性和安全性，操作员需要接受专门的培训，掌握正确的操作方法和安全措施。

射线检测专业知识点射线检测专业知识点射线检测作为一种非破坏性检测技术，在工业领域发挥着重要的作用。

它通过使用射线（主要是X射线和γ射线）来探测物体内部的缺陷和结构信息，从而判断物体是否符合要求。

在本文中，我们将深入探讨射线检测的相关知识点，涵盖从基础概念到应用技术的全面内容。

一、射线检测的基本原理1. 射线的生成和探测：射线源是射线检测的核心组成部分，其中X射线机和γ射线机是常见的两种射线源。

它们能够产生高能射线，并将其照射到被测物体上。

当射线穿过被测物体时，会与物体内部的缺陷或结构发生相互作用。

这些作用会导致射线的吸收、散射或透射，从而形成一幅射线图像。

2. 影像形成和解读：通过检测射线的吸收和透射情况，可以获得被测物体的影像。

影像中的亮暗程度和体素的分布信息反映了物体内部的结构和缺陷。

射线图像的解读需要专业知识和经验，包括对常见缺陷的认识、图像处理和评估方法等。

二、射线检测的应用领域1. 工业制造：射线检测在工业制造领域得到广泛应用。

它可以用于质量控制、产品检测和设备维护等方面。

通过射线检测可以发现金属件内部的裂纹、气孔和夹杂物等缺陷，从而确保产品质量和使用安全。

2. 航空航天：航空航天领域对材料的要求非常严格，射线检测可以在组装前对零部件进行全面检测。

它可以帮助发现零部件中微小的缺陷，如微裂纹和非金属夹杂物，以确保航空器或火箭的安全和可靠性。

3. 医学领域：医学影像学中的X射线片和CT扫描就是应用了射线检测技术。

射线可以穿透人体，形成关于内部骨骼和组织结构的影像。

医生可以通过这些影像来诊断病情，并制定相应的治疗方案。

三、射线检测的挑战和发展趋势1. 安全问题：射线检测使用的是高能射线，对人体和环境有一定的辐射风险。

在射线检测过程中需要采取相应的安全措施，包括防护设备和操作规范等。

研发更安全的检测技术也是射线检测的一个发展方向。

2. 自动化和数字化：射线检测在工业生产中的应用趋势是自动化和数字化。

射线检测技术的原理及小径管透照技术射线检测技术是射线在穿透物体过程中会与物质发生相互作用，因吸收和散射而使强度减弱，强度减弱的程度取决于物质的衰减系数和射线在物质中穿越厚度。

如果被检试件的局部存在缺陷，构成缺陷物质的衰减系数又不同于试件，那么缺陷处透过射线强度就会与周围产生差异，把胶片放在适当位置使其在透过射线的作用下感光，经暗室处理得到底片。

射线检测技术的检测结果有直接记录--底片；可以获得缺陷的投影图像，缺陷定性定量比较准确，对体积型缺陷检出率很高，在对接接头的无损检测中得到了广泛的应用。

小径管（外径小于等于100mm的管子）对接接头焊缝质量检测，目前广泛采用射线检测技术进行检测，一般采用双壁双影倾斜椭圆成像或垂直透照重叠成像，当同时满足壁厚≤8mm和焊缝宽度≤Do/4时，应采用倾斜椭圆成像，当倾斜椭圆成像时开口宽度应控制在5-10mm。

不满足上述条件或倾斜椭圆成像有困难时可采用垂直透照重叠成像。

采用倾斜椭圆成像时，当T/Do≤0.12时，相隔90°透照2次，当T/Do>0.12时，相隔60°或120°透照3次，垂直透照重叠成像时应间隔120°或60°透照3次。

小径管射线检测因透照壁厚差较大，应适当的提高管电压，目的是减小厚度差较大的部分散射比，降低边蚀效应，随着管电压的提高，底片不同部位的黑度差将减小，获得更大的透照厚度宽容度。

所以，小径管射线检测宜采用“高电压，短时间”的透照工艺。

一般管电压需提高30-50KV，曝光时间控制在1.0-1.5分钟，焦距在600-700mm。

倾斜椭圆成像应严格控制椭圆开口宽度，椭圆开口宽度过大，窄小的根部缺陷（未熔合、未焊透、裂纹等）有可能会漏检，或因影像畸变过大难于判断，降低焊缝中面积型缺陷的检出率。

椭圆开口宽度过小，又会使源侧焊缝和胶片侧焊缝根部缺陷不易分开。

椭圆开口宽度可采用平移公式计算：Lo=（b+q）L1/L2Lo-平移距离（射线源焦点偏离焊缝中心平面距离） b -焊缝宽度 q-椭圆开口宽度 L1-焦点至工件表面的距离 L2-工件表面至胶片的距离。

射线检测报告I. 引言在现代科技的发展下，射线检测成为了许多领域中不可或缺的一项技术。

射线检测通过使用高能射线，如X射线和伽马射线，来检测物体的内部结构和组成。

本文将讨论射线检测的应用领域、技术原理以及其中潜在的风险。

II. 射线检测的应用领域射线检测广泛应用于医学、工业和安全等领域。

在医学中，射线检测常被用于诊断疾病，如X射线透视可以帮助医生检测骨折，肺部感染等病症。

同时，在工业领域，射线检测可用于质量控制和产品检测，如对金属零件进行无损检测。

此外，射线检测在安全方面也起到了重要的作用，用于辐射水平的监测和核能设施的安全评估等。

III. 射线检测的技术原理射线检测有两种常见的技术原理：X射线检测和伽马射线检测。

1. X射线检测X射线检测是通过使用X射线穿过物体，并通过探测器记录X射线的强度和能量来分析物体的内部结构。

物体中不同组织的密度和厚度会导致X射线的吸收和散射不同，从而产生不同的图像，帮助医生或工程师诊断。

2. 伽马射线检测伽马射线检测则是使用放射性同位素产生的伽马射线来检测物体的内部组成。

伽马射线的能量和方向经过探测器捕捉和分析后，可以确定物体中的不同元素的存在和分布情况。

这种方法在工业上常被用于材料分析和矿石勘探等。

IV. 射线检测的潜在风险射线检测虽然有着广泛的应用，但也存在潜在的风险。

首先，射线本身对人体和环境都有一定的辐射危害。

因此，在射线检测过程中需要控制辐射源，并采取保护措施，以保障人员的安全。

其次，由于射线检测是一种间接的检测方法，可能存在误差和漏检的问题。

因此，工程师和医生在解读射线图像时需要经验和专业知识的支持，以确保检测结果的准确性。

V. 结论射线检测是一种在医学、工业和安全领域广泛应用的检测方法，其技术原理基于X射线和伽马射线的特性。

尽管射线检测具有重要的应用和价值，但也需要注意潜在的风险和安全问题。

因此，在进行射线检测时，我们需要严格遵循安全规范，并结合专业知识和经验进行正确的解读和分析。

简述x射线检测的主要方法X射线检测是一种常见且重要的无损检测方法，广泛应用于医学、工业和安全等领域。

本文将对X射线检测的主要方法进行简述，并重点介绍X射线成像、X射线衍射和X射线荧光分析三种常用的X射线检测方法。

1. X射线成像:X射线成像是将物体内部的结构及其物理性质转化为二维或三维图片的方法，主要包括普通X射线成像、计算机断层扫描（CT）和数字几何成像（DG）等。

普通X射线成像是通过X射线束穿过被检物体后的吸收、散射等反应，使用X射线摄像机将影像显示在屏幕上。

CT技术是在多个角度上进行X射线成像，通过计算机重建处理获得具有空间分辨能力的断层图像。

DG技术借助数字信息处理，可实现实时、连续的三维成像。

2. X射线衍射:X射线衍射是利用物质原子的晶格结构对X射线的衍射效应进行分析，以了解物质的结构和组成。

通过衍射图案的分析，可以得到晶格常数、晶体结构和取向等信息，常应用于晶体学、材料科学和化学等领域。

X射线衍射主要包括Laue衍射和Bragg衍射两种方法。

Laue衍射是通过将X射线束直接射到晶体上，观察衍射图案来分析晶体结构。

Bragg衍射则是通过使X射线束以一定的角度射入晶体，得到不同的衍射角度，从而推断晶体结构。

3. X射线荧光分析:X射线荧光分析是通过照射样品产生的荧光辐射来确定样品中元素的含量及其化学状态。

当X射线照射样品时，样品中的原子被激发，从激发态返回基态时会发射出特定能量的X射线。

通过测量和分析这些特定能量的X射线，可以确定样品中的元素种类和含量，并可推断其化学状态。

X射线荧光分析广泛应用于地质学、环境科学、材料科学和考古学等领域。

综上所述，X射线检测主要包括X射线成像、X射线衍射和X射线荧光分析三种方法。

其中，X射线成像以影像的形式反映物体内部结构，常用于医学和工业领域。

X射线衍射通过对物质的晶格结构进行分析，可得到晶格常数、晶体结构和取向等信息，常用于晶体学和材料科学。

X射线荧光分析则利用X射线照射样品产生的荧光辐射来确定样品中的元素种类和含量，常用于地质学和环境科学等领域。

x射线无损检测技术原理1. 介绍[x射线无损检测技术原理]X射线无损检测技术是一种常用的非破坏性检测方法，可以用于检测材料内部的缺陷、腐蚀程度、密度以及结构等信息。

本文将详细介绍X射线无损检测技术的原理及工作流程。

2. X射线的基本特性X射线是一种高能电磁辐射，其波长范围从0.01纳米到10纳米。

X射线具有穿透性强、能量高、能量较强等特点，在无损检测中起到关键作用。

3. X射线的产生方式常用的X射线产生方式有两种，一是利用X射线管，二是利用放射性核素。

4. X射线的探测方式X射线的探测离不开探测器，常见的探测器有闪烁探测器、聚焦点探测器和硅探测器等。

每种探测器都有其特点和适应范围，可以根据具体需求选择合适的探测器。

5. X射线无损检测技术的基本原理X射线无损检测技术的基本原理是通过探测器接收物体中穿过的X射线，然后产生相应的信号，最后通过计算机对信号进行分析，从而获取物体的内部结构信息。

6. X射线的衰减规律当X射线穿过物体时，会发生衰减。

衰减规律与物体的密度、厚度以及内部结构有关。

通过测量X射线的衰减程度，可以推断物体的内部结构。

7. X射线的成像方法常见的X射线成像方法有放射性成像和计算机断层成像。

其中，放射性成像是利用放射性核素在物体内部的分布图像进行成像，计算机断层成像则是通过旋转X射线管和探测器，根据不同方向的射线信息进行成像。

8. X射线无损检测的应用领域X射线无损检测技术广泛应用于工业领域，常见的应用包括飞机、汽车、桥梁、建筑材料以及电子设备等。

通过X射线无损检测技术，可以及时发现材料内部的缺陷或问题，帮助进行及时维修和处理。

9. X射线无损检测的优势和局限性X射线无损检测技术具有非破坏性、高分辨率、快速准确等优点，可以提高工作效率和材料质量。

然而，X射线无损检测技术也存在一些局限性，如成本较高、对人体有一定的辐射危害等。

10. X射线无损检测技术的发展趋势随着科技的不断进步和应用需求的增加，X射线无损检测技术将面临更多的挑战和机遇。

五大常规无损检测技术的原理和特点一、射线检测（RT）射线检测（RadiographicTesting），业内人士简称RT，是工业无损检测（NondestructiveTesting）的一个紧要专业门类。

射线检测紧要的应用是探测工件内部的宏观几何缺陷。

依照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X—CT）、计算机射线照相技术（CR）、射线照相法，等等。

射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。

该方法是最基本、应用广泛的的一种射线检测方法，也是射线检测专业培训的紧要内容。

（一）射线照相法的原理射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。

射线在穿透物体过程中会与物质发生相互作用，因吸取和散射使其强度减弱。

强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。

假如被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与四周产生差别。

把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。

射线穿透工件后，由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位等会显现黑度差别。

射线检测员通过对底片的察看，依据其黒度的差别，便能识别缺陷的位置和性质。

（二）射线照相法的特点1、适用范围适用于各种熔化焊接方法（电弧焊、气体保护焊、电渣焊、气焊等）的对接接头，也能检查铸钢件，在特殊情况下也可用于检测角焊缝或其他一些特殊结构工件。

2、射线照相法的优点①缺陷显示直观：射线照相法用底片作为记录介质，通过察看底片能够比较准确地推断出缺陷的性质、数量、尺寸和位置。

②容易检出那些形成局部厚度差的缺陷：对气孔和夹渣之类缺陷有特别高的检出率。

③射线照相能检出的长度和宽度尺寸分别为毫米数量级和亚毫米数量级，甚至更少，且将近不存在检测厚度下限。
