图书馆管理系统一、用例图本系统拟定的参与者有两类：读者和图书管理员。
1.图书管理员所包含的用例（1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
（2）书籍管理：涉及对书籍的增、删、改等。
（3）书籍借阅管理：涉及借书、还书、预订、书籍逾期解决和书籍丢失解决等等。
（4）读者管理：包含对读者的增删改等操作。
（5）自动借书机的管理。
2.读者所包含的用例（1）登录系统（2）借书：进行借书业务。
（3）还书：读者具有的还书业务。
（4）查询：包含对个人信息和书籍信息的查询业务（5）预订：读者对书籍的预订业务。
（6）逾期解决：就是书籍过期后的缴纳罚金等。
（7）书籍丢失解决：对书籍丢失后的不同措施进行解决。
（8）自动借书机的使用等。
该图书馆管理系统的用例图如下：二、系统的顺序图顺序图是显示对象之间交互的图，这些对象是准时间顺序排列的。
该图书馆管理系统重要具有以下几个重要的顺序图：（1）借书顺序图（2）还书顺序图1、借书顺序图2、还书顺序图三、系统的状态图图书馆的书籍状态图如图5所示。
状态图说明：书籍在未变成图书馆在库书籍时，为新加书籍状态。
书籍处在在库状态时既可以预订也可以外借，外借后变为借出状态。
处在预订状态时也可以外借，超过预订时间期限则从预订状态直接转为可用状态。
借阅者在规定的预订时间内也可以考虑取消预订，取消预订后书籍的状态转为可用。
外借书籍归还后变为可用状态。
四、系统的活动图活动图描述的是某流程中的任务的执行，活动图描述活动是如何协同工作的，当一个操作必须完毕一系列事情，而又无法拟定以什么样的顺序来完毕这些事情时，活动图可以更清楚地描述这些事情。
下面描述了图书馆系统的借书、还书和预订的活动图。
1.借书活动图管理员一方面要扫描读者的借书证，检查证件是否符合图书馆借书条件，若该读者的借书数量尚未达成最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。
则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。
案例：图书管理系统一、图书管理系统功能描述图书管理系统能够对图书进行注册登记，也就是将图书的基本信息（如编号、书名、价格、作者等）预先存入数据库中，供以后检索，并且能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
同时，图书管理系统提高方便的查询方法。
如以书名、作者、出版社、出版时间等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式等信息。
图书管理系统提供对书籍进行预订的功能，也提供旧书销毁功能，对于淘汰、损坏、丢失的书名可及时对数据库进行修改。
图书管理系统能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
总的来说，图书管理系统主要包含下列功能。
1）读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
2）书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
3）借阅管理：包括借书、还书、预订书籍、续借、查询书籍、过期处理和书籍丢失后的处理。
4）系统管理：包括用户权限管理、数据管理和自动借还机的管理。
二、图书管理系统用例图1.确定参与者本系统的参与者包括两个：读者、管理员。
2.确定用例管理员包括的用例：1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
2）书籍管理：包括对书籍的增删改查操作。
3）书籍借阅管理：包括借书、还书、预订、书籍逾期处理和书籍丢失处理4）读者管理：包括对读者的增删改查操作。
读者包括的用例：1）登录系统。
2）借书。
3）还书。
4）查询：包括对个人信息和书籍信息的查询业务。
5）预订：读者对书籍的预订业务。
6）逾期处理：书籍过期缴纳罚金等。
7）书籍丢失处理：对书籍丢失后的不同措施进行处理。
8）自动借书机的使用。
3.用例图管理借书机还书缴纳罚金<<extend>>三、图书管理系统用例规约1. 借书用例规约四、图书管理系统类图1. 方法：名词分析法2. 操作步骤：1)找到功能描述或事件流描述中的名词，经过筛选，形成后续类2)确定类和类之间的关系3)给出类的结构，即属性和方法3. 系统总的类图五、图书管理系统顺序图1. 借书顺序图参照借书用例规约主事件流，画出顺序图2.还书顺序图六、协作图按F5可以将顺序图转换为协作图七、活动图1.借书活动图2.还书活动图3.预定图书活动图八、状态图 图书状态空闲已借出已预约借阅预约续借还书借阅取消 / 超时九、项目部署图沈阳工程学院页脚内容客户端 {IE, FireFox,谷歌浏览器等}Web 服务器{Tomcat, JDK,Eclipse}数据库服务器{MySQL}视图层控制层DAOVO。
图书馆管理系统一、用例图本系统确定得参与者有两类:读者与图书管理员.1、图书管理员所包含得用例（1）登录系统:管理员可以通过登录该系统进行各项功能得操作.（2）书籍管理:包括对书籍得增、删、改等。
（3）书籍借阅管理:包括借书、还书、预订、书籍逾期处理与书籍丢失处理等等。
（4）读者管理：包含对读者得增删改等操作。
（5）自动借书机得管理。
２、读者所包含得用例（1）登录系统（2）借书:进行借书业务。
（3）还书:读者具有得还书业务。
（4）查询:包含对个人信息与书籍信息得查询业务（5）预订:读者对书籍得预订业务.（6）逾期处理：就就是书籍过期后得缴纳罚金等.（7）书籍丢失处理：对书籍丢失后得不同措施进行处理。
（8）自动借书机得使用等。
该图书馆管理系统得用例图如下：二、系统得顺序图顺序图就是显示对象之间交互得图，这些对象就是按时间顺序排列得。
该图书馆管理系统主要含有以下几个重要得顺序图:（1）借书顺序图（2）还书顺序图1、借书顺序图2、还书顺序图三、系统得状态图图书馆得书籍状态图如图５所示。
状态图说明:书籍在未变成图书馆在库书籍时,为新加书籍状态。
书籍处于在库状态时既可以预订也可以外借,外借后变为借出状态。
处于预订状态时也可以外借，超出预订时间期限则从预订状态直接转为可用状态。
借阅者在规定得预订时间内也可以考虑取消预订，取消预订后书籍得状态转为可用。
外借书籍归还后变为可用状态。
四、系统得活动图活动图描述得就是某流程中得任务得执行,活动图描述活动就是如何协同工作得，当一个操作必须完成一系列事情,而又无法确定以什么样得顺序来完成这些事情时，活动图可以更清晰地描述这些事情。
下面描述了图书馆系统得借书、还书与预订得活动图。
1、借书活动图管理员首先要扫描读者得借书证，检验证件就是否符合图书馆借书条件，若该读者得借书数量还未达到最大规定数量,并且其所借书籍均未属于过期范围,则符合借书条件。
则再扫描书籍条形码,检查书籍就是否就是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。
图书管理系统图书管理系统的用例（1）、确定系统设计的总体信息借阅者：①登记②借书③还书系统管理员:①打开页面②扫描借阅证③查询借阅者信息④扫描图书id⑤提交借阅信息⑥打印小票⑦添加借阅者，并对其账户管理⑧图书信息查询图书管理员：①图书归类②增加图书（2）、确定系统的参与者首先分析系统所涉及的问题领域和系统运行的主要任务：①使用该系统主要功能部分的人是系统管理员，系统管理员主要任务是对整个图书各信息的处理，并扫描图书与借阅者信息，实现借书还书。
②系统管理员需要该系统的支持以完成其工作图书管理系统的参与者：①借阅者②图书管理员③系统管理员（3）、确定系统的用例⒈借阅者借书的用例•选定图书•带到柜台⒉系统管理员借书的用例•扫描借阅这证•显示借阅者信息•扫描图书id•重复上一步•提交借阅信息并打印小票⒊图书管理员进行图书维护的用例•查询图书信息•增加图书•图书归类（5）、摘要形式的用例示例借书：借阅者带着图书来到柜台。
系统管理员使用图书管理系统处理借阅者所选图书信息以及借阅者信息。
系统显示借阅者信息以及图书信息。
系统管理员使用图书管理系统记录每一次操作。
系统连续显示累计总数，并逐行显示细目。
系统更新数据库信息。
借阅者员得到小票，然后携带图书离开。
（6）、详述风格的处理借书用例详述用例是结构化的，他展示了更多细节，并且更为深入。
用例UC1：系统管理员处理借书过程范围：图书管理系统（books Management System）级别：用户图标主要参与者：系统管理员（system Manager）涉众及其关注点：—借阅者：以最优价获得图书。
—系统管理员：准确输入图书及借阅者信息并快速服务。
—图书管理系统：准确的记录借阅过程，满足借阅者需求。
希望有一定的容错性，即使在某些服务器构建不可用时，也能够完成购物。
希望能够自动快捷的更新借阅信息和库存信息。
前置条件：系统管理员必须经过确认和认证。
成功保证（后置条件）：存储借阅信息。
团队成员:图书管理系统建模一:实验名称图书管理系统详细设计。
二：需求分析图书馆中存在大量的图书信息，在以前图书信息的记录都是建立在手工记录上，这样一来对借阅者的借阅权限以及借阅天数等采用人工计算、手抄进行，数据信息处理工作量大，容易出错和丢失。
因此,建立一个智能化、系统化、信息化的图书资料库是十分重要的。
使用计算机软件对图书进行管理，是计算机应用的一部分。
充分利用计算机的功能，实现对读者管理、书籍管理等自动化控制，将会使图书资料库的工作强度大大减弱,可以实现图书检索迅速、可靠性高、存储量大、寿命长、成本低,能最大限度地提高图书管理的效率，也是图书管理信息化、正规化管理的必然趋势.在本系统中主要满足借书者、图书管理员和系统管理员三方面的需求.对借书者来说主要是查询个人信息、查询图书信息、预定当前正在被别人借阅的图书、借阅图书和返还图书等；图书管理员是系统的主要使用者，负责借书处理和还书处理，当读者预定的图书借出给定预定者后取消图书预定；系统管理员主要负责系统的维护工作，涉及到读者信息管理，图书信息管理,系统状态维护等。
三、系统模型图书管理系统的参与者及其介绍系统管理员系统管理员为系统的管理者，系统管理员主要有以下权限：读者信息管理，图书信息管理，系统维护.图书管理员图书管理员为图书馆工作人员，图书管理员主要有以下权限：分类管理,借书处理，还书处理，解除预定.图书借阅者图书借阅者是系统中数量最多也是最重要的参与者。
图书借阅者主要有以下权限:查询个人信息，查询图书信息，预定图书，借阅图书，返还图书。
1、创建系统用例模型图a图书借阅者用例图借阅者能够通过该系统进行如下活动及活动内容和要求查询个人信息借阅者可以在查询界面了解自己的详细信息查询图书信息借阅者可以在查询界面了解图书馆中所有的图书信息，及是否被借出预定图书借阅者可以通过预定界面预定图书馆中借出的图书借阅图书借阅者可以在图书馆中借阅未被借出和已预约的图书返还图书借阅者在相应的时间内免费还书，如逾期按照相应规定还书a.系统管理员用例图。
The library management system UML diagrams1．需求（Requirements）经典地，由系统最终顾客旳代表写出文本形式旳需求规范文档。
对于该图书馆应用程序来说，需求规范文档应当类似于这样：1.这是一种图书馆支持系统；2.图书馆将图书和杂志借给借书者。
借书者已经预先注册，图书和杂志也预先注册；3.图书馆负责新书旳购置。
每一本图书都购进多本书。
当旧书超期或破旧不堪时，从图书馆中去掉。
4.图书管理员是图书馆旳员工。
他们旳工作就是和读者打交道并在软件系统旳支持下工作。
5.借阅人可以预定目前没有旳图书和杂志。
这样，当他所预定旳图书和杂志偿还回来或购进时，就告知预定人。
当预定了某书旳借书者借阅了该书后，预定就取消。
或者通过显式旳取消过程强行取消预定。
6.图书馆可以轻易地建立、修改和删除标题、借书者、借阅信息和预定信息。
7.系统可以运行在所有流行旳技术环境中，包括Unix, Windows和OS/2，并应有一种现代旳图形顾客界面 (GUI)。
8.系统轻易扩展新功能。
系统旳第一版不必考虑预定旳图书抵达后告知预定人旳功能，也不必检查借书过期旳状况。
Typically, the end user's representative by system of regulating write text document demand. For the library application, it should be similar to the standard document demand so:1. This is a library support system;2. The library will lend books and magazines JieShuZhe. JieShuZhe has register in advance, books and magazines will register in advance;3. New book purchase for library. The book is more than buying every book. When old books extended or worn out, removing from the library.4. The librarian is the library staff. Their job is to deal with the reader in software support system work.5. Borrowing people can be scheduled have no current of books and magazines. So, when his book of books and magazines returned back or purchase, confirmation. When booked MouShu JieShuZhe borrowing of the reservation is cancelled after. Or by explicit cancel process forcibly cancellation of reservation.6. The library can easily establish, modify and delete title, JieShuZhe, borrowing information and booking information.7. System can run on all popular technology environment, including Unix, Windows and OS / 2, and should have a modern graphical user interface (GUI).8. The system is easy to expand new functions.The first edition of need not consider booking system of books after confirmation of arrive, don't check function of books expired.2．分析（Analysis）系统分析旳目旳是捕捉和描述所有旳系统需求，并且建立一种模型来定义系统中重要旳域类。
Rational Rose建模工具及实例设计—图书管理系统一、图书管理系统的需求分析（一）系统功能模块对于图书管理系统进行详细了解和分析，一个功能完全，满足基本需要的系统，必须包括以下的几个模块。
（1）基本数据维护功能模块（2）基本业务功能模块（3）数据库维护功能模块（4）信息查询功能模块（5）安全/使用管理功能模块（6）帮助功能模块1、基本数据维护功能基本数据维护功能模块，如图7图7基本数据维护功能模块2、基本业务功能需求模块基本业务功能需求功能模块，如图8图8基本业务功能需求功能模块（二）数据库维护功能数据库维护功能模块，如图9：图9数据库维护功能模块3、查询功能需求查询功能需求模块图，如图10：图10查询功能需求4、安全使用管理功能需求安全使用管理功能需求模块图，如图11：图11安全使用管理功能需求二、系统的UML基本模型（一）用例设计介绍选择菜单[File-New]打开如图12所示的“Create New Model”对话框，点击[Cancel]按钮。
此时，Rational Rose会自动加载本身的一些构架模型。
加载完成后，就可以开始设计自己的模型，在此之前保存该模型，并将该模型取名为“图书管理系统”。
1、确定系统用例设计的内容图书管理系统用于对书籍的借阅以及对读者信息进行统一的管理，凡是有关这些操作的内容都属于系统的范围，比如读者要借书、还书、预留书籍，工作人员查看读者信息了查看书籍信息等。
2、对参与者的确定需要分析系统设计的问题领域，明确系统运行的主要任务。
根据图书管理系统的需求分析，可以得到如下任务：●读者要借书籍●读者要还书籍●读者要预留书籍●读者要撤销预留书籍●工作人员根据读者要求提供服务●工作人员进行查询，修改信息这个用例图的参与者严格说有两个，一个是图书馆工作人员，一个读者，而实际系统使用的主要操作者是图书馆工作人员，读者没有操作系统的权限，只是想工作人员提供请求服务的信息。
图书馆管理系统一、用例图该图书馆管理系统的用例图如下：图1：图书馆管理系统的用例图二、系统的顺序图（1）借书顺序图（2）还书顺序图（3）罚款顺序图1、借书顺序图图2：图书馆管理系统借书顺序图顺序图说明：（1）login（）：登录系统。
（2）checkstu_card():对读者信息进行验证，检查是否符合本图书馆借书条件。
（3）showinformation（）：显示该读者的基本信息函数。
（4）borrow（）：读者借书函数。
（5）getreaders（）：取得读者信息函数。
看该读者是否符合借书条件，若符合，则返回可借信息。
（6）gettitle（）:取得书目信息。
（7）getreservation（）：检验书籍是否被预订函数。
（8）getnoreservation（）：书籍没被预订或取消预订函数。
（9）create（borrower，item）：创建书籍外借函数。
2、还书顺序图图3：图书馆管理系统还书顺序图顺序图说明：（1）login（）：登录系统。
（2）getitem():取得书籍条目信息。
（3）update（）：对图书馆书籍条目和借阅者信息进行更新条目。
3、罚款顺序图图4：图书馆管理系统的罚款顺序图顺序图说明：管理员扫描图书，图书显示过期天数，罚款金额按过期天数累加三、系统的状态图图5：图书馆的书籍状态图四、系统的活动图1.借书活动图管理员首先要扫描读者的借书证，检验证件是否符合图书馆借书条件，若该读者的借书数量还未达到最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。
则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。
在这些条件都符合时则更新书籍信息和读者的借阅信息，记录好借书的时间。
图6：图书馆管理系统的借书活动图2、还书活动图图书管理员对书籍进行扫描，若书籍已经过期，则要求读者还请欠款才能还书，读者缴应交罚款后，更新书目信息和读者信息。
Return the book

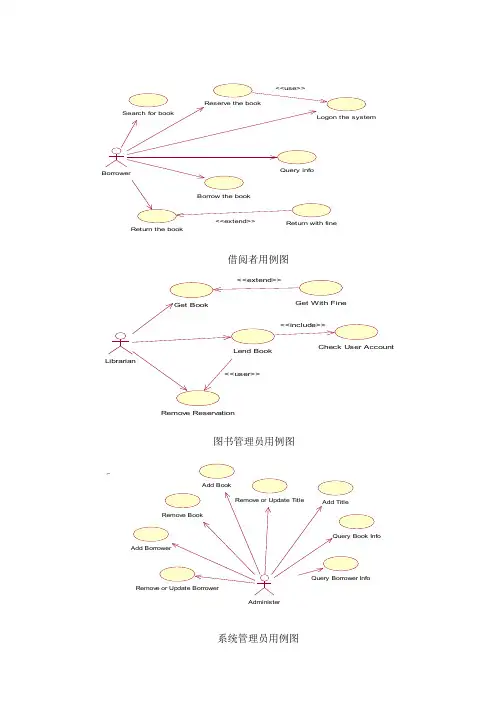

借阅者用例图
Remov e Reserv ation
图书管理员用例图
Administer
系统管理员用例图
图书馆里系统类图
书的状态图
借阅者账户状态图
借阅者活动图
图书管理员的活动图
系统管理员维护借阅者账户活动图
系统管理员维护书目信息的活动图
系统管理员维护书籍的活动图
借阅者预定书籍时序图
图书管理员处理书籍借阅时序图
系统管理员添加书籍时序图
系统管理员删除书目的时序图
借阅者预定书籍协作图
2: find reservation()
图书管理员处理借书时的协作图
系统管理员添加书籍协作图。

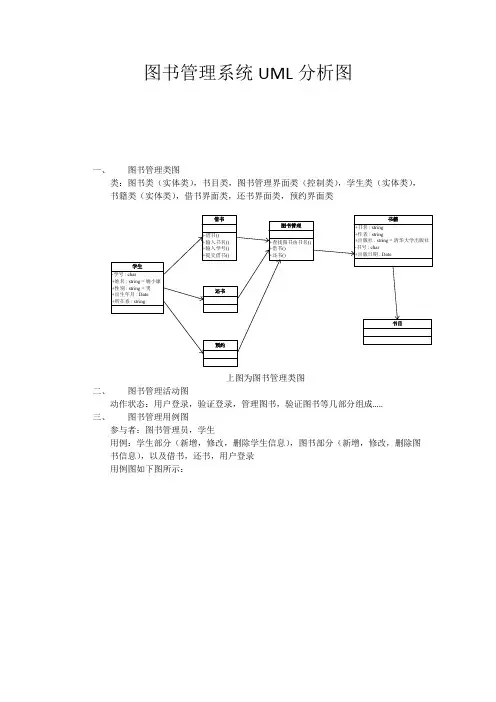

图书管理系统UML分析图
一、图书管理类图
类：图书类（实体类），书目类，图书管理界面类（控制类），学生类（实体类），书籍类（实体类），借书界面类，还书界面类，预约界面类
上图为图书管理类图
二、图书管理活动图
动作状态：用户登录，验证登录，管理图书，验证图书等几部分组成…..
三、图书管理用例图
参与者：图书管理员，学生
用例：学生部分（新增，修改，删除学生信息），图书部分（新增，修改，删除图书信息），以及借书，还书，用户登录
用例图如下图所示：
图书管理用例图
分类器角色：学生，管理员，图书，显示图书信息界面
】添加图书
】修改图书信
息
】查询图书
协作图
五、图书管理部署图
包：用户层，服务器，学生图书数据库
对象：学生，管理员等…
节点：学生端，管理员端，服务器端，学生图书信息数据库…
图书管理部署图
组件：管理员，学生，图书
依赖关系：学生依赖图书和管理员，图书依赖管理员
组件图
七、图书管理顺序图
对象：管理员，系统，书目，图书信息
八、图书管理状态图（借书状态图）
状态：空闲状态，查书目，借阅，预约，取消预约等
输入书目编号
图书管理状态图。
