三相四线电能表错误接线分析及判断

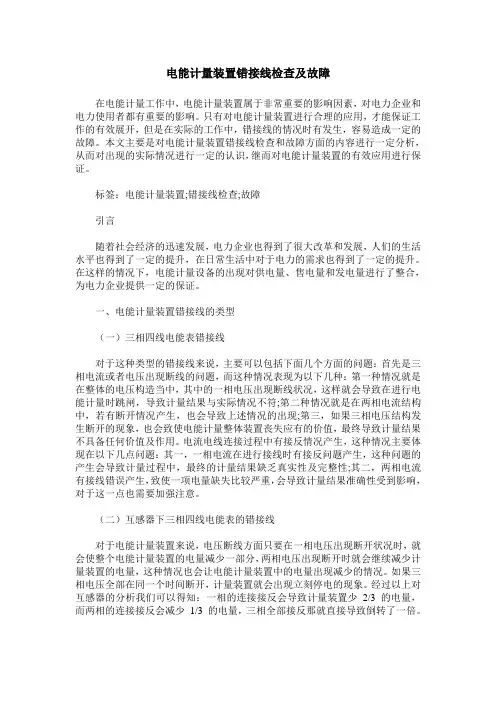

电能计量装置错接线检查及故障在电能计量工作中，电能计量装置属于非常重要的影响因素，对电力企业和电力使用者都有重要的影响。

只有对电能计量装置进行合理的应用，才能保证工作的有效展开，但是在实际的工作中，错接线的情况时有发生，容易造成一定的故障。

本文主要是对电能计量装置错接线检查和故障方面的内容进行一定分析，从而对出现的实际情况进行一定的认识，继而对电能计量装置的有效应用进行保证。

标签：电能计量装置;错接线检查;故障引言随着社会经济的迅速发展，电力企业也得到了很大改革和发展，人们的生活水平也得到了一定的提升，在日常生活中对于电力的需求也得到了一定的提升。

在这样的情况下，电能计量设备的出现对供电量、售电量和发电量进行了整合，为电力企业提供一定的保证。

一、电能计量装置错接线的类型（一）三相四线电能表错接线对于这种类型的错接线来说，主要可以包括下面几个方面的问题：首先是三相电流或者电压出现断线的问题，而这种情况表现为以下几种：第一种情况就是在整体的电压构造当中，其中的一相电压出现断线状况，这样就会导致在进行电能计量时跳闸，导致计量结果与实际情况不符;第二种情况就是在两相电流结构中，若有断开情况产生，也会导致上述情况的出现;第三，如果三相电压结构发生断开的现象，也会致使电能计量整体装置丧失应有的价值，最终导致计量结果不具备任何价值及作用。

电流电线连接过程中有接反情况产生，这种情况主要体现在以下几点问题：其一，一相电流在进行接线时有接反问题产生，这种问题的产生会导致计量过程中，最终的计量结果缺乏真实性及完整性;其二，两相电流有接线错误产生，致使一项电量缺失比较严重，会导致计量结果准确性受到影响，对于这一点也需要加强注意。

（二）互感器下三相四线电能表的错接线对于电能计量装置来说，电压断线方面只要在一相电压出现断开状况时，就会使整个电能计量装置的电量减少一部分，两相电压出现断开时就会继续减少计量装置的电量，这种情况也会让电能计量装置中的电量出现减少的情况。

电能计量装置三相四线错误接线分析【摘要】为确保电能计量的公平、公正，电能计量装置必须正确接线、准确计量，因此避免电能计量装置的错误接线显得尤为重要，而供电企业的大多数电能均是被三相四线制的用户消耗掉的，对这些用户的电能计量装置进行错误接线分析会对供电企业产生举足轻重的作用，并对错误接线的电能计量装置按正确接线方式进行电量追退，能更好地维护发、供、用电三方的合法权益。

【关键词】计量装置错误接线分析1 电能计量装置的基础知识1.1 电能计量装置的概念电能计量装置包含各种类型电能表，计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。

1.2 电能表的分类电能表的分类一般有以下五种：按使用电源性质：分为交流电能表和直流电能表。

按结构及原理：分为感应式、电子式和机电式。

按准确度等级：分为普通级和精密级。

普通级电能表一般用于测量电能，常见等级有0.5、1.0、2.0 、3.0 级；精密级电能表则主要作为标准表，用于校验普通电能表，常见等级有0.01、0.05、0.2 级等按用途：分为工业与民用电能表、电子标准电能表及特殊用途电能表等。

按接线：分为单相两线有功电能表、三相四线有功电能表、三相三线有功电能表、三相三线60°无功电能表、三相四线90°无功电能表。

1.3 电能表用电压、电流互感器分类及介绍（1）电能表用互感器按用途分为：电压互感器和电流互感器。

（2）电能表用互感器按接线分①电能表用电压互感器按接线分为单相电压互感器和三相电压互感器。

②电能表用电流互感器按接线分为：单一变比的电流互感器、有两个变比的电流互感器、还有多抽头式的电流互感器。

2 三相四线电能计量装置的正确接线2.1 三相四线有功电能表的接线方式常见的三相四线有功电能表的共同特点是有三个规格相同的驱动元件，其接线方式是：其电流Ia、Ib 、Ic 分别通过第一元件、第二元件和第三元件的电流线圈，电压Ua、Ub、Uc 分别并接于第一元件、第二元件和第三元件的电压线圈上，因此三相四线电路可看成由三个单相电路组成，所以总的电能为各相电能（以功率表示）之和。

安徽省安庆培训基地培训管理处陈春--电能计量错误接线检查及更正系数计算一、电能计量装置的接线方式1、电能计量方式共分为以下几种类型：（1）按照电力客户受电端电压的不同，分为高供高计、高供低计、低供低计三种。

（2）按照电力客户用电设备的不同，分为单相、三相三线、三相四线。

（3）按电压等级和电流大小不同，分为高压计量和低压计量，直接接入和经互感器接入方式。

2、电能计量装置的接线方式：（1）接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。

接入非中性点绝缘系统的，应采用三相四线有功、无功电能表或三只感应式无止逆单相电能表。

（2）接入中性点绝缘系统的2台电压互感器，35kV及以下的宜采用V/V方式接线，接入非中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Y0/y0方式接线。

其一次侧接线方式和系统接地方式相一致。

（3）低压供电，负荷电流为50A及以下时，宜采用直接接入式电能表；负荷电流为50A以上的，宜采用经互感器接入的接线方式。

（4）对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用四线连接。

对三相四线制接线的电能计量装置，其3台电流互感器二次绕组与电能表之间宜采用六线连接。

中性点绝缘系统：指一个系统，除通过具有高阻抗的指示、测量仪表或保护装置接地外，无其他接地的连接。

2 、电能计量方式供电线路分为单相、三相四线和三相三线电路，那么，与之对应的电能表也有单相电能表、三相四线电能表和三相三线电能表。

所谓计量方式并非按电能表分类，而是按电能计量装置相对供电变压器的位置不同来区分。

图中的A、B、C 分别是计量装置的安装点。

二、电能计量装置分类根据DL/T 448-2000《电能计量装置技术管理规程》规定，运行中的电能计量装置按其所计量电能的多少和计量对象的重要程度分五类（I、II、III、IV、V）进行管理。

1、I类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与供电企业的供电关口计量点的电能计量装置。

三相四线测量常识———————————————第一步：测三相电压测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。

（注意选择交流500）不带电压互感器时220V为正常，且三相电压数值相接近为正常。

如果有某相为0，说明该相电压断线。

能够测出U1=_____V U2=_____V U3=_____V第二步：测量各元件对参考点Ua的电压测量方法如下图：测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。

目的：测出对参考点电压为0的该相确定为A相能够测出U1a=_____V U2a=_____V U3a=_____V第三步：测量三个元件的相电流测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。

目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。

能测出I1=_____A I2=_____A I3=_____A第四步：测量第一元件电压与各元件电流的相位角测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。

目的：根据测出的角度来画相量图及功率表达式可以测出<U1I1 = 度<U1I2 = 度<U1I3 = 度第五步：测量第一元件与第二元件电压间的相位角按照上图可以测出<U 1 U 2 = 度 然后根据目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。

可以直接判断顺逆相序。

其实推荐直接测出U ·2I ·1= ______o 然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U ·1I ·1-U ·2I ·1=120o 或者U ·2I ·1-U ·1I ·1=240o 则为正相序（本题U ·1I ·1-U ·2I ·1=120o ） U ·1I ·1-U ·2I ·1=240o 或者U ·2I ·1-U ·1I ·1=120o 则为逆相序例题1————————————————————三相四线错误接线分析(红色为分析不写入)一、测量数据电压电流：U1=220V U2=220V U3=220V I1=1.5A I2=1.5A I3=1.5A参考点电压：U2a=0(因为参考点U a=0说明U2为A相)相位角：U·1I·1=260o U·1I·2=140o U·1I·3=200o U·2I·1=140o然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U·1I·1-U·2I·1=120o或者U·2I·1-U·1I·1=240o则为正相序（本题U·1I·1-U·2I·1=120o）U·1I·1-U·2I·1=240o或者U·2I·1-U·1I·1=120o则为逆相序二、画向量图三、三元件（按下面红字找图抄下来）第一元件：U ·1 I ·1 U ·c I ·b 第二元件：U ·2 I ·2 U ·a I ·a 第三元件：U ·3 I ·3 U ·b -I ·c四、错误功率（下面不带点，不带负号） P 1=U c I b cos(120o -φ) P 2=U a I a cos φ P 3=U b I c (60o -φ) 考虑负荷对称 则P= P 1+ P 2+ P 3= UIcos(120o -φ)+ UI cos φ+ UI cos (60o -φ) =UI[cos(120o -φ)+ cos φ+cos (60o -φ)]=UI(cos120 o cos φ+sina120o sin φ+cos φ+cos60o cos φ+sina60o sin φ) = UI(-12cos φ+32sin φ+ cos φ+12cos φ+32sin φ) = UI(32sin φ+ cos φ+32sin φ) = UIcos φ+3UIsin φ 五、更正系数 K= P 0 /P X =3 UI cos UIcos UIsin ϕϕϕ+ (这里需要同除以UI cos φ)=313tg ϕ+六、更正接线左边是模板不要写在卷子上下图需要写得到实际接线后由于本题测量时候U2为A所以现在还要保持U2为A 因为是正相序所以为CAB得下图9 2 7 4 5 6 1 8 3 10 就是更正接线小规律————————————————————感性负荷时电压超前电流电流与电压角度为φU1 U2 U3可以分正逆相序但电源ABC永远是正相序。

电能表的错误接线及其检查方法分析发布时间：2021-11-23T01:59:05.921Z 来源：《中国电力企业管理》2021年8月作者：王闯张涵[导读] 人们生活质量的不断提高，促进了电力行业的飞速发展，为了满足人们日益增长的用电量需求，需要保证电能表安装流程的稳定性，用电量的不断增加会产生大量的用电费用，电能表的显示读数是用电收费的主要参考。

国网北京石景山供电公司王闯张涵北京市 100043摘要：人们生活质量的不断提高，促进了电力行业的飞速发展，为了满足人们日益增长的用电量需求，需要保证电能表安装流程的稳定性，用电量的不断增加会产生大量的用电费用，电能表的显示读数是用电收费的主要参考。

因此，需要采用多元化的检查方式，避免电能表显示出现偏差，当显示的用电量超过实际用电量时，导致收费金额过高用户造成一定的经济损失；当显示的用电量低于实际用电量时，国家和电力企业蒙受巨大经济损失。

电能表的正确使用会直接影响到电力行业的稳定发展，为了保障电能表计量的准确性，需要分析当前电能表存在的接线问题，制定出合理的检查方案。

关键词：电能表；错误接线；检查方法用电管理部门负责装表接电工作，用电单位需要对电气设备进行改装、添装处理，工作人员需要安装好计量设备，才能完成后续接电工作，电能计量表的显示决定着每户需要交付的用电费用，一旦出现电能表计数不准或接线错误等问题，会对电力部门造成一定的经济损失，为后续节约用电工作的开展带来一定困难。

为了保证用户经济核算的准确性，需要创新电流表电压表的检查流程，仔细检查电能表的接线安装顺序，制定出安全便捷的检测方法，对电能表异常显示问题进行纠正，降低电能表显示误差，维护用户和电力行业的根本利益。

一、电能表错误接线的深入分析在电能表实际安装过程中存在接线错误、倍率差错等异常问题，无法保障用户经济核算的准确性，影响国家电费的整体收入，为了确保用户电能计量整体效果的提高，需要及时发现线路设备检修问题和电能表的错误接线，制定科学合理的检查方法。

三相四线及三相三线错误接线向量图分析报告与及更正第一步：测三相电压测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。

（注意选择交流500）不带电压互感器时220V为正常，且三相电压数值相接近为正常。

如果有某相为0，说明该相电压断线。

能够测出U1=_____V U2=_____V U3=_____V第二步：测量各元件对参考点Ua的电压测量方法如下图：测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。

目的：测出对参考点电压为0的该相确定为A相能够测出U1a=_____V U2a=_____V U3a=_____V第三步：测量三个元件的相电流测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。

目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。

能测出I1=_____A I2=_____A I3=_____A第四步：测量第一元件电压与各元件电流的相位角测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。

目的：根据测出的角度来画相量图及功率表达式可以测出 <U 1I 1 = 度 <U 1I 2 = 度 <U 1I 3 = 度第五步：测量第一元件与第二元件电压间的相位角按照上图可以测出<U 1 U 2 = 度 然后根据目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。

可以直接判断顺逆相序。

其实推荐直接测出U ·2I ·1= ______o 然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U ·1I ·1-U ·2I ·1=120o 或者U ·2I ·1-U ·1I ·1=240o 则为正相序（本题U ·1I ·1-U ·2I ·1=120o ） U ·1I ·1-U ·2I ·1=240o或者U ·2I ·1-U ·1I ·1=120o 则为逆相序例题1————————————————————三相四线错误接线分析(红色为分析不写入)一、测量数据电压电流：U1=220V U2=220V U3=220V I1=1.5A I2=1.5A I3=1.5A参考点电压：U2a=0(因为参考点U a=0说明U2为A相)相位角：U·1I·1=260o U·1I·2=140o U·1I·3=200o U·2I·1=140o然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U·1I·1-U·2I·1=120o或者U·2I·1-U·1I·1=240o则为正相序（本题U·1I·1-U·2I·1=120o）U·1I·1-U·2I·1=240o或者U·2I·1-U·1I·1=120o则为逆相序二、画向量图三、三元件（按下面红字找图抄下来） 第一元件：U ·1 I ·1 U ·c I ·b 第二元件：U ·2 I ·2 U ·a I ·a 第三元件：U ·3 I ·3 U ·b -I ·c四、错误功率（下面不带点，不带负号） P 1=U c I b cos(120o -φ) P 2=U a I a cos φ P 3=U b I c (60o -φ) 考虑负荷对称 则P= P 1+ P 2+ P 3= UIcos(120o -φ)+ UI cos φ+ UI cos (60o -φ) =UI[cos(120o -φ)+ cos φ+cos (60o -φ)]=UI(cos120 o cos φ+sina120o sin φ+cos φ+cos60o cos φ+sina60o sin φ)= UI(-12cos φsin φ+ cos φ+12cos φφ)φ+ cos φφ) = UIcos φUIsin φ 五、更正系数 K= P 0 /P X =3 UI cos UIcos UIsin ϕϕϕ+ (这里需要同除以UI cos φ)六、更正接线左边是模板不要写在卷子上下图需要写得到实际接线后由于本题测量时候U2为A所以现在还要保持U2为A 因为是正相序所以为CAB得下图9 2 7 4 5 6 1 8 3 10 就是更正接线小规律————————————————————感性负荷时电压超前电流电流与电压角度为φU1 U2 U3可以分正逆相序但电源ABC永远是正相序。

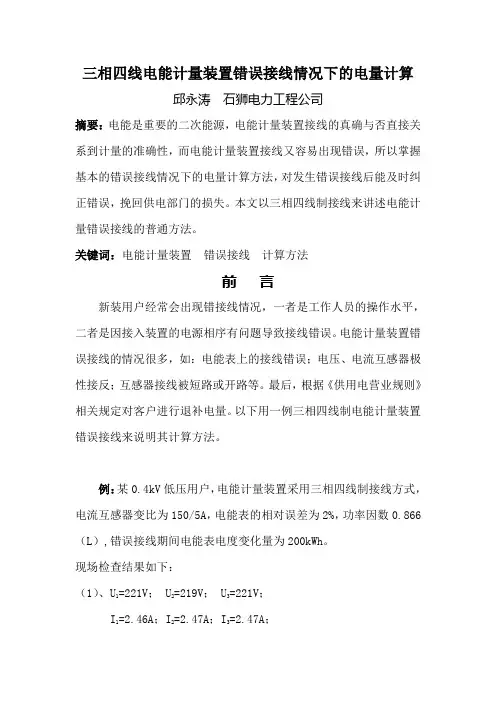

三相四线电能计量装置错误接线情况下的电量计算邱永涛石狮电力工程公司摘要：电能是重要的二次能源，电能计量装置接线的真确与否直接关系到计量的准确性，而电能计量装置接线又容易出现错误，所以掌握基本的错误接线情况下的电量计算方法，对发生错误接线后能及时纠正错误，挽回供电部门的损失。

本文以三相四线制接线来讲述电能计量错误接线的普通方法。

关键词：电能计量装置错误接线计算方法前言新装用户经常会出现错接线情况，一者是工作人员的操作水平，二者是因接入装置的电源相序有问题导致接线错误。

电能计量装置错误接线的情况很多，如：电能表上的接线错误；电压、电流互感器极性接反；互感器接线被短路或开路等。

最后，根据《供用电营业规则》相关规定对客户进行退补电量。

以下用一例三相四线制电能计量装置错误接线来说明其计算方法。

例：某0.4kV低压用户，电能计量装置采用三相四线制接线方式，电流互感器变比为150/5A，电能表的相对误差为2%，功率因数0.866（L）,错误接线期间电能表电度变化量为200kWh。

现场检查结果如下：（1）、U1=221V； U2=219V； U3=221V；I1=2.46A；I2=2.47A；I3=2.47A；（2）、（•U1∧•U2）的夹角为120°；（•U1∧•I1）的夹角为89°；（•U1∧•I2）的夹角为29.3°；（•U1∧•I3）的夹角为149°；（3）、•U a=•U2；解：1.由检查结果（1）得出三相电压电流基本相等，即三相负荷基本平衡。

2.依据测量值画出向量图①因为（•U1∧•U2）的夹角为120°，所以•U1，•U2，•U3为正序（若（•U1∧•U2）的夹角为240°则为负序）定下U1后，在画出•U2，•U3。

②根据检查结果（2）各电流与•U1的夹角，分别画出•I1、•I2、•I3所在的位置。

③根据电能计量装置标准接线可知，每相电流要有一相电压与其对应，并且电流超前电压Φ角。

浅谈电能表错误接线的检查方法及预防措施摘要：自改革开放以来，我国社会和经济的发展越来越快，电力行业的发展相较之前也有了一定的进步。

电能计量作为电力企业与用户核算的重要依据，其计量的准确性直接关系到供用电双方的利益，而且还与供用电双方的和谐关系具有极为重要的影响，所以需要做好电能计量工作。

而要想实现电能计量的准确性，则需要做好电能表的检修和维护工作的同时，还要确保电能表接线的正确，这样才能有效的降低电能表误差的产生。

因此在电能表安装过程中，需要装接人员不仅要具有较强的专业技能，而且还要对相关规章制度等进行掌握，这样才能确保装接工作能够遵守相关的规程，确保接线的正确性，降低操作错误的可能性，为用户提供更优质的服务。

基于此，本文主要阐述了对电能表错误接线进行详细的分析、解决电能表错误接线的预防策略，以供参考。

关键词：电能表；错误接线；预防策略一、对电能表错误接线的详细的分析1.1对三相四线电能表出现错误接线的详细分析（1）一般的状况下，电能表必须要用铜芯线作为二次回路的连接线，可是对用户的进户线一般都会使用多股的铝芯线，通常都会运用破皮接来对两种连接线进行连接，可是在长期的连接时会很容易出现接头氧化，进而导致电源接触不良等状况的出现，就会引发电能表发生电压断压问题。

（2）电压和电流之间如果发生不同相位的时候，就是说在出现电流互感器和需要连接的电能表两者在不同的平面上却必须进行连接安装情况下，就很容易发生其电压、电流的连接错相，这就引起电能表在各种不一样的功率因数下发生倒走、慢走、不走的状况。

在发生这种问题的时候，可以运用抽压的方法，分别利用每相电压让电能表进行运转，在三相分别运转后如果它们都是以正转的顺序进行转动就表示连接是正确的，反之就是错误的。

（3）电流互感器二次极性接反。

如果是三相负载对称，在单相互感器出现反接的状况时，电能表就会出现慢走的情况，没有其它两相电的电量，是接线正确时的1/3，；如果是两相互感器进行了反接，电能表就会出现反转的情况，这时候计量的电量也就是一相反转的电量，是接线正确时的-1/3；还有一种状况就是三相互感器全部接反，这就直接导致电能表反转，当然计量的电量也就是反转的电量，是接线正确时的-1倍。

现代测量与实验室管理2008年第3期　文章编号:1005-3387(2008)03-0009-11电能表错误接线的现场判断分析与防范措施孙文全　朱周健　徐宏伟(中国石油吉林油田公司供电公司,吉林　138001)摘　要:电能表有单相、三相三线和三相四线电能表,接线方式较为复杂,错误的接线会造成计量失准,因此,现场采用适宜的方法判断接线的正确与否非常重要。

本文针对不同的电能表采用抽中相法、互换电压线法等方法对电能表错误接线进行了判断分析,对典型错误接线进行了总结,并从安装、检查、打击偷窃电等方面给出了相应的防范措施。

关键词:电能表;错误接线;判断分析;防范措施中图分类号:T M93314 文献标识码:A0　引言电能表作为一种计量装置,其正确接线、平稳运行、可靠计量是保证电量不丢失的先决条件。

但由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成,接线方式较为复杂,再加上人为因素的干扰,使得电能表错误接线,错误计量的情况层出不穷,而且出现的错误接线方式也是多种多样。

现主要针对有功电能表,浅谈一下比较典型的错误接线及判断分析方法和防范措施,以供同行参考。

1　单相有功电能表图1为单相有功电能表直接接入式接线图。

单相有功电能表的接线方式(无论直接接入式还是经电流互感接入)比较简单,所计量的电能(用功率表示)可表示为:P =U A I A cos φA ,乘以时间即为电能。

其错误接线判断方法主要是电能表不转或反转。

图1　单相有功电能表直接接入或接线图)电能表不转的原因主要为电压挂钩断开造成电压线圈无电压;电流互感二次侧开路或短路,电流线圈无电流通过。

2)电能表反转的原因主要为:电流线圈进出接线颠倒或电压线圈首尾端反接。

这两种情况下电度表的功率为P ’=-U A I A cos φA ,P ’为负值,可见反转乘以-1即为实际电度值,更正系数k =-1。

2　三相三线有功电能表三相三线有功电能表也称为三相三线二元件有功电能表,使用场合广泛,接线方式较为复杂,图2所示为经互感器接入接线图。

三相四线有功电能表错误接线分析与判断王洪莲;何伟;陈虎【摘要】通过分析接线图、相量图、功率及更正系数，介绍三相四线有功电能表常见的错误接线方式，提出检查三相四线有功电能表错误接线的简单方法，并介绍退补电量的计算方法。

%By analyzing the wiring diagram,the vector diagram,the power and the adjusted coefficient,this paper in-troduces the common wrong wiring modes of the 3-phase and 4-wire watt-hour meter,presents simple checking methods,and describes the method of calculation for electricity return and compensation.【期刊名称】《重庆电力高等专科学校学报》【年(卷),期】2016(021)004【总页数】4页(P49-52)【关键词】电能计量;错误接线;有功电能表【作者】王洪莲;何伟;陈虎【作者单位】重庆电力高等专科学校，重庆400053;重庆电力高等专科学校，重庆400053;重庆市轨道交通集团有限公司，重庆400042【正文语种】中文【中图分类】TM933.4三相四线有功电能表在供电系统中起着非常重要的作用，主要应用于变压器三相四线低压供电出口计量，以及工农业生产和较大的民用用电计量[1]。

三相四线有功电能表的接线方式有直接接入和带互感器接入两种，接线时必须区分电源的相线、零线，确保是正相序接入，还要注意区分互感器线圈的同名端，否则会导致电度表慢走或倒走等计量误差及短路事故[2]。

低压三相四线有功电能计量装置计量时不用电压互感器，但大多数需配电流互感器。

低压经电流互感器接入的三相四线制有功电能表正确接线原理图如图1(a)所示。

三相三线和三相四线错误接线判断处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。

1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。

三相四线有功电能表检查、三相三线有功电能表检查、停电检查等现场检查方法。

1、三相四线有功电能表检查(1)检查接线：主要检查电流互感器的极性是否与电能表的电流进出线相符，电压的相序是否为正相序，电压与电流是否同相，接头接触是否良好等。

(2)电流短接和电压断开法：分别短接A、B、C相电流的进出线或断开A、B、C相电压，看电能表转盘转动的快慢，如果负荷比较稳定且平衡，则短接一相电流或断开一相电压，电能表转速为正常的2/3，如果偏差大，说明计量异常。

也可用同时送同一相的电压、电流的办法进行检查，此时电能表的转速应为正常的1/3。

(3)检验电能表误差：现场校验仪的电压从电能表的端钮盒取，电流用钳形电流互感器从电流互感器的二次侧钳入采样，校验时要注意观察校验仪显示屏上的有关参数(如有带一次钳形互感器的校验仪还可以方便地测出电流互感器的变比误差)，有助于判别接线、电流、电压是否正常，若电能表误差较大需拆回校验。

2、三相三线有功表的检查(1)测量线电压：用万用表测电能表各电压端钮间的线电压：正常时Uab=Ubc=Uca=100V(一般实际一次电压高于额定电压，二次电压也略高于100V)如果测出的结果是Uab=0，Ubc=Uca=100V，则说明A相电压断开，Uab=Ubc=50V，Uca=100V,则说明B相电压断开，Uab=Uca=100V,Ubc=0，则说明C相电压断开。

(2)确定B相电压：用电压表测电能表各电压端钮对地电压，若为100/１.732 V，则为A或C相电压端钮，是0V的为B相电压端钮。

(3)Ua、Uc对调法：如果Ua、Uc对调后，电能表仍能转动说明接线肯定是错误的，反之不成立。

(4)断开B相电压法：当负载稳定接线正确时，将电能表的B相电压断开，此时电能表电压线圈承受的电压为额定电压的一半，所以电能表仍正转且转速减慢一半，如果断开B相电压后，电能表不是减慢一半，说明接线肯定错误，反之不成立。

(5)改正接线：查清错误接线后应该把接线改成正相序的正常接线，即B相电压改接在电能表中间电压端钮，A相元件加线电压Uab和电流Ia，C相元件加线电压Ucb与电流Ic。

电能计量装置的错误接线及接线检查方法摘要：就目前的情况来看，随着经济的高速发展，各种各样的电子产品出现在人们的日常生活中，导致人们的用电需求日益增长。

在用电过程中，最不可忽视的就是电能计量装置的使用，在电能计量装置运行的过程中，如果线路发生了问题，那么就会导致电能计量的计量结果受到影响，甚至出现电能计量表的停止运行的情况，对于电力企业的收益造成影响。

在实际运行过程中，电能计量装置中的线路问题类型和检查线路的方式有很多，本文，就这些方面进行了仔细研究，归纳出了以下几点，希望能为电力企业在运用过程中提供一些帮助。

关键词:电能计量装置；错误接线；接线检查引言：作为电力企业中的重要组成部分，电能计量装置的正常使用与否直接关系到电力企业的直接收益的多少，体现了电力企业的技术管理水平的高低，影响着电力企业与用户之间的关系等。

电能计量装置在安装、运行过程中，容易受到相关技术人员的操作水平、用户的不法行为、设备质量等多方面的影响，造成用户与电力企业的利益受损。

因此，必须要重点关注电能计量装置的情况。

一、电能计量装置的内涵（一）电能计量装置的相关要求电能计量装置的主要作用是通过统计用户的电力使用情况已达到收取电费的目的，同时在记录用电量的情况下减少偷电、漏电的违法情况的出现，维护用户和电力企业的经济利益。

因此，在进行电能计量装置的安装过程中，应该要遵守以下要求：第一，在进行安装电能表和互感表的过程中，安装人员必须要端正态度，仔细的检查电能计量装置的零件的质量和类型有无问题。

第二，在安装的过程中，必须要对电能计量装置的计量结果进行测试，保证数据的误差超过规定范围。

第三，在安装过程中，必须要重点关注线路问题，保证接线无误，确保电能计量装置能够正常。

（二）电能计量装置的接线错误分析电能计量装置在电力企业运营的过程中占据了重要的地位，电能计量装置结果的准确性直接决定着电力企业的盈利情况，关系着企业与用户之间的交易是否公平公正。

三相四线电能表常见错误接线分析发表时间：2017-01-06T10:34:16.147Z 来源：《电力技术》2016年第9期作者：王鸿睿杨志钧李培峰[导读] 压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

国网宁夏电力公司石嘴山供电公司 753000摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

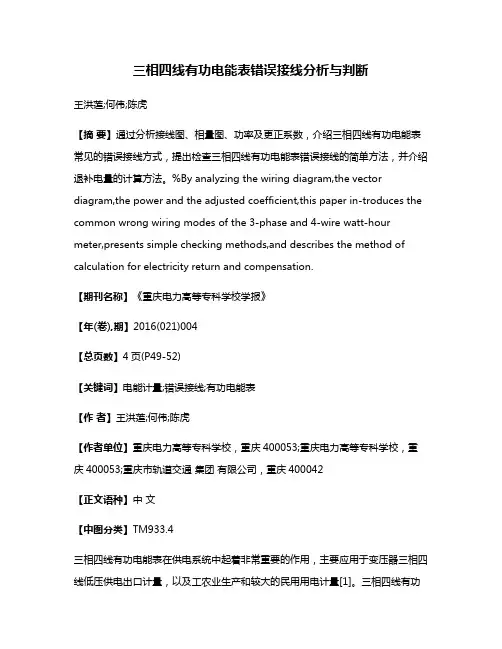

三相四线有功电能表错误接线分析与判断
王洪莲;何伟;陈虎
【期刊名称】《重庆电力高等专科学校学报》
【年(卷),期】2016(021)004
【摘要】通过分析接线图、相量图、功率及更正系数，介绍三相四线有功电能表常见的错误接线方式，提出检查三相四线有功电能表错误接线的简单方法，并介绍退补电量的计算方法。

【总页数】4页(P49-52)
【作者】王洪莲;何伟;陈虎
【作者单位】重庆电力高等专科学校，重庆400053;重庆电力高等专科学校，重庆400053;重庆市轨道交通集团有限公司，重庆400042
【正文语种】中文
【中图分类】TM933.4
