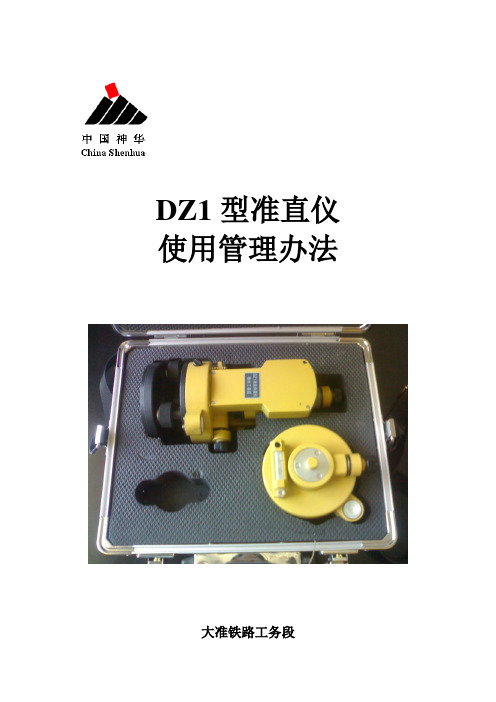

DZ1型准直仪使用管理办法大准铁路工务段DZ1型准直仪使用管理办法段属各室、车间、班组：为了加强准直仪的使用和保管，延长准直仪使用寿命，提高准直仪测量精度，现将准直仪使用管理办法印发给你们，望认真遵照执行。
一、正确的使用方法：1、仪器的安装和使用要严格按照《准直测量仪使用说明书》的第五项（基本操作方法）中的步骤安装和使用，严禁随意安装和调整仪器上的各旋钮。
2、在对仪器进行校正时，严格按照《准直测量仪使用说明书》的第六项（仪器的校正）的步骤和方法进行校正，在调整各旋钮时用力要适当，避免将旋钮拧坏。
3、其它各项操作要参阅《准直测量仪使用说明书》的各项相关操作进行。
二、使用仪器注意事项1、避免在搬运过程中的严重震荡和撞击仪器。
2、安装和拆卸仪器时，要一手握住仪器照准部一手旋动三角架的中心螺旋，防止仪器滑落。
3、仪器应保存在干燥、通风良好的环境中，若被雨淋后要及时擦干仪器。
4、要保护好仪器的光学零件表面，应用脱脂或镜头纸轻轻擦净，严禁用手帕、衣服等擦试光学零件表面。
5、在每次使用时检查底盘是否松动，若松动就用螺丝刀顶住底盘锁紧螺母上圆孔，顺时针推一下就可以了，不要卸开。
这里不需用力紧，底盘不匡动就可以了，太紧就会影响角螺旋正常使用了。
6、因为仪器测时精度到毫米，有一处上不好测量的数据就不准，所以平时仪器不可以随意调整仪器上的螺丝和拆卸仪器。
7、在调整脚螺旋时，要对三个脚螺旋同时进行调整，要保持三个脚螺旋的旋出量基本一致，防止三个脚螺旋之间旋拧劲。
且不要将脚螺旋旋至脱扣。
三、日常管理1、对管理和使用不善，造成人为损坏的，要追究直接管理者责任。
2、直准仪为精密测量仪器，要加强日常的保管和保养，不得随意借于别人使用或作为他用。
3、为保证测量精度和延长使用寿命，工区要定专人使用，不得乱用。
工务段二00八年五月二十七日。
激光准直仪操作规程
《激光准直仪操作规程》
一、激光准直仪的基本介绍
激光准直仪是一种精密测量仪器，用来确定光线的准确方向和位置。
它通常被用于建筑、工程和科学实验中，准确测量光线的位置和方向。
二、激光准直仪的操作规程
1. 使用前检查激光准直仪的外观和内部部件是否完好，如有磨损损坏应及时更换维修。
2. 在使用激光准直仪前，应该仔细阅读说明书，了解仪器的使用方法和注意事项。
3. 在使用激光准直仪时，应该确保它的基准表面是水平的，以确保准确的测量结果。
4. 要按照操作规程正确使用激光准直仪，不要随意调整仪器的各项参数。
5. 在使用激光准直仪时，要远离突发光源和震动源，以免影响测量结果。
6. 操作人员要保持仪器清洁，不要因为不慎弄脏仪器表面或镜头。
7. 使用完毕后，要及时关闭激光准直仪的电源，并进行仪器的清理和维护。
三、激光准直仪的注意事项
1. 激光准直仪是一种精密仪器，使用时要小心轻放，严禁摔打。
2. 操作人员在使用激光准直仪时一定要佩戴适当的防护眼镜，
以免因为激光照射造成眼睛受伤。
3. 激光准直仪的使用范围和条件要符合安全规定，不得超出规定范围使用。
4. 在使用激光准直仪时，一定要保持专注，避免因为粗心大意造成事故发生。
5. 在使用过程中如有异常情况出现，应当及时停止使用并进行检查处理，不能强行操作。
经过以上规程和注意事项的培训后，操作人员必须严格按照规程进行操作，以确保激光准直仪的正确使用和使用人员的安全。
实验七自准直仪测量直线度一、仪器原理：自准直仪是测量微小角度变化量的精密光学仪器，它适用于测量精密导轨的直线度误差及小角度范围内的精密角度测量，用自准直仪测量被测量要素的直线度误差。
利用自准直仪的光轴模拟理想直线，将被测量直线与理想直线比较，将所得数据用作图法或计算法来求出直线度误差值。
图3-3-1为自准直仪外形图。
图3-3-1自准直仪外形图1-灯头2-光源锁紧螺母3-读数鼓4-目镜5-紧固螺钉6-光电头锁紧鼓7-光电头8-基座支架9-物镜10-反射镜11-光电检波器图3-3-2自准直仪光路系统图1-光源2-聚光镜3-十字线分划板4-立方棱镜5-物镜组6-反射镜7-分光镜8-双刻线分划板9-目镜10-振动狭缝11-聚光镜12-光敏电阻13-测微螺丝14-测微读数鼓轮15-光电检波器自准直仪的光路系统如图3-3-2所示，光源１发出的光线经聚光镜2，照亮十字线分划板3后，经过中间有半透膜的立方棱镜4射向物镜组5，经物镜组成平行光束投射到反射镜6上。
平行光束经反射镜又返回到立方棱镜4，并反射向上至分光镜7。
一路光透过分光镜7，把分划板3的十字线成象在带双刻线分划板8上，通过目镜9即可进行目视瞄准；另一路光在分光镜7上反射，把十字线成象在振动狭缝１0处，再经聚光镜１1聚焦到光敏电阻１2上，光敏电阻将光通量的变化转变为电信号，并送至检波器，经处理后由微安表指示。
振动狭缝、光敏电阻、和测微分划板连成一体，并装在光电头壳体中。
旋转测微读数鼓轮１４能带动它们一起移动，可使狭缝振动中心与十字线象中心重合，此时微安表的指针指零，表示已瞄准好。
同时，在目镜视场中测微分划板的双线也应瞄准十字线象，表示目视瞄准与光电瞄准是同步的。
通过读数鼓轮便可读出一个角度值，（或从光电检波器上读数）。
测量时，平面反射镜6偏转某一角度，十字线象在双刻线分划板8和振动狭缝１0上的位置就有所改变。
旋转读数鼓轮再次进行瞄准，即可在鼓轮（光电检波器）上读得另一角度值。
二维光电自准直仪操作手册鞍山光准科技有限公司鞍山光准科技有限公司二维光电自准直仪操作手册目录1保修及有限责任 (1)维护 (1)功能和损坏的责任 (1)附件 (1)安全说明 (1)2设计用途 (2)3功能描述 (3)3.1二维光电自准直仪简介 (3)3.1.1自准直原理 (3)3.1.2主要技术指标 (4)3.1.3自准直仪主要功能 (5)3.1.4自准直仪主要特点 (5)3.2部件描述 (6)3.2.1自准直测头 (6)3.2.2网络连接线和电源箱 (6)3.2.3电脑 (7)3.2.4二维摆角调整底座 (7)3.2.5反射镜 (7)3.2.6激光找像器 (7)4软件介绍 (8)4.1整体界面 (8)4.1.1控制区 (8)4.1.2 显示区 (9)4.2菜单栏 (10)5操作 (13)5.1单位 (13)5.2标定 (13)5.3绝对测量与相对测量 (14)5.4有效位数设置 (14)5.5实时采集和单帧采集 (15)5.6自动测量和手动测量 (16)5.7动态测量和单次测量 (16)5.8数据的保存和查看 (17)5.9量程扩展 (17)5.10刻度显示 (18)5.11公差显示 (18)6测量 (20)6.1直线度测量 (20)6.1.1准备 (20)6.1.2输入 (20)6.1.3采样 (21)6.1.4查看结果 (22)6.1.5生成word (24)6.2平面度测量 (25)6.2.1网格布点法平面度测量 (25)6.2.2对角线布点法平面度测量 (30)6.3平行度测量介绍 (34)6.4垂直度测量介绍 (34)7附录： (35)1保修及有限责任维护该光电自准直仪在更改或维护时只能使用鞍山光准科技有限公司提供的原装部件，并且只能由鞍山光准科技有限公司明确授权的人员进行。
功能和损坏的责任该光电自准直仪如因维护不当或者由非鞍山光准科技有限公司明确授权的人员进行更改导致的仪器不能正常运行，或得不到精确结果，鞍山光准科技有限公司不承担任何责任。
研润企业MC030-1401 双向精密自准直仪使用说明书上海研润光机科技有限公司目录1．概述 (3)1．1仪器的用途1．2仪器特点1．3工作条件2．技术特性 (3)2．1技术规格2．1仪器组成3．工作原理与结构特征 (4)3．1仪器的工作原理3．2仪器的结构特征3．3附件的组成3．4个单元结构之间的机电联系3．5辅助装置的功能结构及其工作原理4．使用、操作 (13)4．1使用前的准备和检查4．2找像与读数4．3水平面的直线度测量4．4垂直于水平面的测面的直线度测量4．5垂直面的直线度和垂直度测量4．6直线移动导轨运动误差的测量4．7平面度的测量4．8圆分度误差的测量4．9小角度误差测量5．故障分析与排除 (27)5．1光学零件发霉5．2光学零件生雾5．3附着物5．4分划线刻线脱色6．保养、维护 (28)6．1日常维护、保养6．2运行时的维护、保养6．3正常检修周期7．开箱及检查 (29)7．1开箱注意事项7．2开箱检查内容8．运输、贮存 (29)8．1吊装运输注意事项8．2贮存条件，贮存期限及注意事项9．验收项目、方法及数据 (29)1．概述1．1仪器的用途双向自准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。
仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。
本仪器特别适合与生产现场。
1．2仪器特点双向自准直仪具有原理、结构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。
1．3工作条件工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不超过1℃。
2．技术特性2．1技术规格工作距离----------------------------------------------------0-10米物镜焦距----------------------------------------------------400毫米物镜口径----------------------------------------------------42毫米目镜放大倍率------------------------------------------------17.5倍测微鼓轮分度值（每格相当于）线度值-----------------------------------------------L/200微米角度值--------------------------------------------1.03秒≈1秒此处L为反射镜基座有效长度（毫米）目镜分划板分度值（每格相当于）线度值----------------------------------------------100×L/200微米角度值----------------------------------------------100×1.03秒示值范围----------------------------------------------------1600格示值精度当测微鼓轮不超一圈时±（0.5+0.01n）格当测微鼓轮超过一圈时±（15+0.0015n）格n 为测微鼓轮的测量格数。
例如：测微鼓轮转过一周，n =100格；转过两周，n =200格。
光学直角器精度---------------------------------------------------2秒仪器主体外形尺寸（长×宽×高）------------------------254mm×57mm×157mm 2．2仪器组成主体----------------------------------------------------------1件水平调整板----------------------------------------------------1件反射镜--------------------------------------------------------1件 220V/6V5W光源变压器-------------------------------------------1件6V3W灯泡------------------------------------------------------3件木盒----------------------------------------------------------1件特殊附件（据订货供应）取景器---------------------------------------------------------1件带磁反射镜-----------------------------------------------------1件光学直角器-----------------------------------------------------1件3工作原理与结构特征3．1仪器的工作原理3．1．1光学自准直法的测量原理仪器的光学系统如图1图1仪器的光学系统图1射镜2、3物镜4、5反射镜7、8分划板9、10目镜11十字线分划板12滤光片13光源光源13发出的光线照明位于物镜2.3焦平面上的分划板11的十字线再经分光棱镜6，反射镜4 .5，被物镜2 .3成一束平行光束射向平面反射镜1；若平面反射镜的反射面垂直于光轴，光线仍按原路返回，经物镜2. 3、反射镜4.5和分光棱镜6成像在位于其焦点的指标线分划板8上，与指标分划线重合，人眼通过目镜9 .10观察到像。
若平面反射镜1的反射面不垂直与光轴，而有一偏角α见图2。
则反射光线将有2α的偏角，在目镜中的十字线像将相对于指标线像位移一个距离y。
α角与距离Y的关系式如下： y=2f′α即α=y/2f′图2仪器的原理图式中：f′------物镜的焦距α-------平面反射镜倾斜角度，以弧度表示。
适当选择物镜组焦距f′和分划板刻线间距，利用测微读数系统，可测出距离y，即可算出反射镜的偏角值α。
注：距离y与平面反射镜到主体之间的距离无关。
3．1．2测量直线度的工作原理用双向自准直仪测量时，是逐段测量实际线各段的斜率变化。
仪器主体固定在被测件外，而将反射镜安装在跨距适当的基板上。
然后在被测表面上依次移动基板，读取反射镜倾角变化的数值，再经过数据处理，可以得到直线度误差。
见图3。
图3水平面平直度的测量1．主体 2. 反射镜基座 3. 反射镜 4.被测表面 5. 垫块 6. 挡板3．1．3测量垂直面的直线度和垂直度的工作原理如图4，先用带磁平面反射镜2检验水平面的直线度，在两个面的转角处放一五角棱镜，然后，检查垂直面的直线度，用带磁反射镜在垂直面上每移动L距离读一次数，直到被测面全长。
把这些数据画成图以次评价两个相互垂直的面的直线度和垂直度。
3．1．4测量平面度的工作原理测量平面度的工作原理如图5对于窄长平面的形状误差，可以用直线度表示，但对于较广宽平面的形状误差，必须用平面度表示。
一个平面可以看作由任意直线组成的，因此可以由几个剖面的直线度误差来反映该平面的平面度误差。
测量平面度误差是测量被测表面上的几个特点剖面（逐一读出个剖面上各测点的读数），然后按选定的基准，以各个被测剖面的直线度误差及相互联系，来确定被测表面的平面度误差。
测量剖面的布置通常采用米字形和网格形。
3．1．5测量圆周分度误差的工作原理图4 垂直度测量1．仪器主体 2. 带磁发射镜 3. 被测平面 4. 直角反射镜图5平面测量点的图6圆周分度误差测量1．仪器主体 2. 多面体 3. 被测转台利用双向自准直仪测量圆周分度误差，其主要原理是将被测圆分度盘与一个更高精度的圆分度标准量-------多面棱体直接进行比较测量，以测的被测圆分度器件的分度误差，示意图见图6。
这里多面棱体代替了平面反射镜的位置。
若多面棱体的面数为n，那么每隔360°/n 测量一次。
3．1．6小角度测量的工作原理如图7所示图7 双像法测玻璃平板平行差原理1 被测件2仪器物镜3十字线由仪器主体射出一束平行光线垂直投射到折射率为n的平板玻璃上，若平板玻璃的平行度误差小于仪器的精度，则该平板玻璃前后表面发射的分划板十字线的两个自准直像是重合的。
若平板玻璃的平行度误差大于仪器的格值，则从目镜分划板可以看到由平板玻璃前后两表面反射回来而被分开的两个十字线分划板的像。
根据两个像分开的距离α就可以计算出平板玻璃的平行度偏差θ。
由几何光学定律，可以推出θ=α/n式中：n----玻璃的折射率α---从目镜测微鼓轮上直接读出的两个像分开的角距离3．2仪器的结构特征双向自准直仪是由仪器主体、变压器和反射镜构成。
3．21仪器主体（见图8）图8仪器的结构特性1 水准泡2反射镜3箱体基面4仪器箱体5水准泡6测微鼓轮7目镜8锁紧螺钉9照明灯座10 6v3w插销11 6v3w插销12 按扭13 变压器仪器主体内装有一套自准直光学系统；照明灯座9可插进套筒内照明十字线分划板，旁向有紧定锁紧螺钉。
测微器装在仪器主体上方，外部有鼓轮6，目镜7和换向锁紧螺钉8。
目镜上有视度调整螺旋，可正反旋转，适应不同视力的检测员检测。
换向锁紧螺钉用来分别在互相垂直方向上锁紧测微器。
仪器箱体基面3是工作定位面，安放在测量基面上。
水准泡5用来判断仪器安放是否水平。
3．2．2变压器（见图8）变压器上有一个插销14用来联结220V50Hz的电源；插孔11用来联结照明灯。
按扭开关12是变压器的总开关，按下即可接通照明灯电源。
3．2．3反射镜（见图8）反射镜2制成一整体，底面是工作定位面。
测量时可放在基板上或直接置于被测表面，反射面朝向主体。
水准泡1用来判断反射镜的方向是否处于水平位置。
3．3附件的组成3．3．1水平调整板（见图9）图9 附件结构特征1 仪器主体2水平调板3螺钉4取景器 5 带磁发射镜6推柄7直角反射器水平调整板由水平板2，调整螺钉3组成。
使用时旋动调整螺钉，可调整仪器主体找水平。
它和主体仪器的位置关系如图所示。
3．3．2带磁反射镜（见图9）带磁反射镜5是安装了永久磁铁的反射镜。
上边设有推柄6，推进拉出可使磁铁具有或消失磁性。
3．3．3光学直角器（见图9）光学直角器7由五角棱镜及棱镜座组成，它起到指教转折光路的作用。
3．3．4取景器（见图9）取景器4由取景光学系统、取景器座组成，当发射镜和仪器主体相距很远时，借助取景器可以方便地找到发射像。
