FPC工艺知识

FPC软板工艺技术FPC软板是一种非常薄、柔性的电子元件，广泛应用于手机、平板电脑、电视等电子产品中。

它的制作工艺技术十分复杂，需要经过多个步骤才能完成。

下面我们来简单介绍一下FPC 软板的制作工艺技术。

首先，FPC软板的制作需要先设计电路图和板子图。

设计师将根据产品的需求和性能要求，绘制出电路图和板子图。

电路图上标示着各种元器件的连接方式，而板子图上则标示着元器件的布局和走线方式。

接着，将设计好的电路图和板子图传输到电子CAD软件中进行布线设计和检查。

布线设计需要考虑信号传输的稳定性和最短路径，保证电路的性能和可靠性。

检查则是为了避免设计上的错误和重复工作。

然后，制作软板需要准备好铜箔和基板材料。

铜箔是用来制作导线的材料，而基板则是支持组装元器件的平台。

铜箔需要通过蚀刻和冷冲压等工艺，将不需要的部分去除，并形成规定的线路和导线图案。

接下来，将经过蚀刻和冷冲压的铜箔粘合在基板上，并进行多道工序的加工和热处理。

这些加工工序包括成型、打孔、压花和背光等，目的是为了增强软板的柔韧性和可靠性。

在所有的加工工序完成之后，还需要进行测试和检测。

测试和检测的目的是为了验证软板的性能和稳定性。

主要内容包括表面观察、电性能测试和机械性能测试等，确保软板符合设计要求并能够正常工作。

最后，将制作好的FPC软板进行组装和包装。

组装时需要将元器件焊接到软板上，并进行电连接和固定。

包装则是将软板放入适当的容器或袋子中，以保护软板免受外界环境的干扰和损坏。

总结起来，FPC软板的制作工艺技术包括电路图和板子图设计、CAD布线设计、铜箔和基板材料准备、蚀刻和冷冲压加工、测试和检测，以及组装和包装等多个步骤。

这些步骤需要高度精确的操作和控制，以确保软板的质量和性能。

随着科技的不断发展，FPC软板的制作工艺技术也在不断提升和创新，为电子产品的发展提供了坚实的支持。

fpc线路板工艺流程
《fpc线路板工艺流程》
在现代电子工业中，柔性印刷电路板（FPC）越来越受到重视，它具有轻薄、柔软、可弯曲、可折叠等特点，被广泛应用于手机、平板电脑、汽车、医疗器械等领域。

FPC线路板的工艺流程非常复杂，下面将介绍其主要工艺流程。

一、基材挥发性物质去除
FPC的基材主要是聚酯薄膜，首先需要通过高温处理将其表面的挥发性物质去除，这一步骤非常关键，直接影响到后续的加工质量。

二、表面处理
经过去除挥发性物质后，需要对基材进行表面处理，通常采用化学铜镀或者激光开孔等方式，将提供良好的导电表面。

三、图形制作
接下来就是图形制作，通过光刻技术将线路图形、导电图形等图形制作到FPC基材上。

四、钻孔
FPC线路板需要进行导电孔、定位孔等孔洞加工，通常采用机械钻孔或者激光钻孔技术。

五、铜箔压合
铜箔是FPC线路板的导电层，需要通过压合工艺将其压合到
基材上，形成完整的导电层。

六、图层成型
通过光刻、蚀刻等工艺将图形层、导电层等成型，确保FPC
线路板的导电性能和形状。

七、金属化孔
FPC线路板需要进行金属化处理，将导电孔、定位孔等孔洞进行金属化，提高其导电性能。

八、覆盖层制作
最后一步是覆盖层制作，通过涂覆、热压等工艺将覆盖层形成，保护FPC线路板不受外部环境影响。

以上就是FPC线路板的工艺流程，每一步都非常关键，需要
严格控制每一个环节，确保最终产品的质量和性能。

随着电子产品的不断发展，FPC线路板的工艺流程也在不断创新和完善，以满足越来越复杂的应用需求。

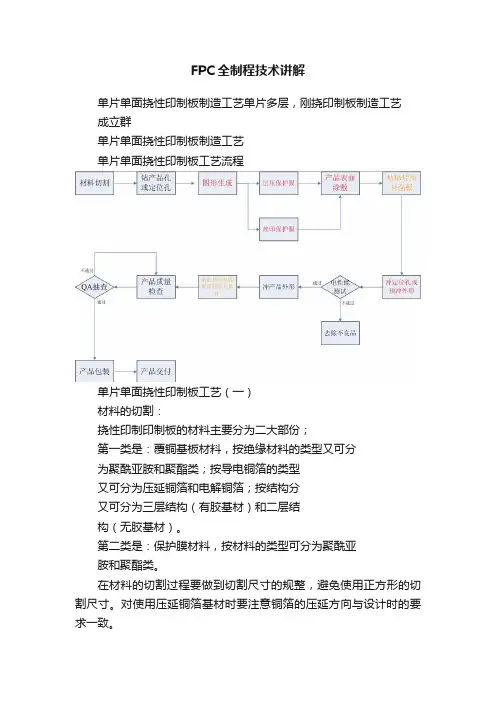

FPC全制程技术讲解单片单面挠性印制板制造工艺单片多层，刚挠印制板制造工艺成立群单片单面挠性印制板制造工艺单片单面挠性印制板工艺流程单片单面挠性印制板工艺（一）材料的切割：挠性印制印制板的材料主要分为二大部份；第一类是：覆铜基板材料，按绝缘材料的类型又可分为聚酰亚胺和聚酯类；按导电铜箔的类型又可分为压延铜箔和电解铜箔；按结构分又可分为三层结构（有胶基材）和二层结构（无胶基材）。

第二类是：保护膜材料，按材料的类型可分为聚酰亚胺和聚酯类。

在材料的切割过程要做到切割尺寸的规整，避免使用正方形的切割尺寸。

对使用压延铜箔基材时要注意铜箔的压延方向与设计时的要求一致。

单片单面挠性印制板工艺（二）使用压板的目的：防止产品表面产生毛边。

钻孔时散发热量。

可引导钻头进入FPC板的轨道作用。

钻头的清洁作用。

压板的种类有酚醛树脂板，铝合金板，纸苯酚板。

酚醛树脂板本身有种轨道作用，铝合金板则散热好，纸苯酚板对钻头的磨损较小。

但是铝合金板的耐热性能不佳，在加工热量很大的时候，会产生铝的熔化在钻头尖部附着成一硬块。

所以一般在FPC钻孔加工中选用0.3mm—0.5mm厚度的酚醛树脂板作为压板。

单片单面挠性印制板工艺（二）使用垫板的目的：抑制毛边的产生。

让FPC板能充分贯通。

垫板以1.6mm—2.0mm厚度的酚醛树脂板为主要材料。

以材质来讲，比较软质的酚醛树脂板较为理想，太硬的板子会使钻头的切刃部位与垫板接触时发生缺口现象。

有效钻头刃长的计算：有效钻头刃长(mm)=钻头刃长(mm)-1.5mm有效钻头刃长的组成：有效钻头刃长=单片材料的厚度X叠层数+压板厚度（0.5mm)+ 过钻量（0.3mm,既钻入下层垫板的深度）在对保护膜材料进行叠层前，要对其粘结剂面的离形纸做“消应力”处理。

单片单面挠性印制板工艺（二）FPC的固定：将叠层后在二端打孔并订入定位销钉，装入钻床台面后在用1.5inch宽的美文纸单面胶带固定四周，使FPC材料与台面牢固紧密地结合在一起不能有上下跳动和左右晃动的现象出现。

fpc的工艺流程FPC(柔性印制电路板)是一种可以弯曲和折叠的电路板，广泛应用于移动设备、电子产品、汽车电子等领域。

本文将介绍FPC的工艺流程。

1. 材料准备：FPC的基材通常选择聚酯薄膜，如聚酯薄膜，需要根据设计要求进行裁切。

另外，还需要准备导电材料(如铜箔)、绝缘材料(如胶粘剂)和保护材料(如聚酰胺)。

2. 铜箔粘贴：将铜箔粘贴在聚酯薄膜上，并通过高温和压力进行固化。

这一步骤的目的是形成FPC的导电路径。

3. 图案绘制：使用光刻技术，在铜箔上涂覆光刻胶，并通过暴光和显影将电路图案转移到铜箔上。

4. 金属蚀刻：将未覆盖光刻胶的铜箔进行蚀刻，以去除不需要的部分。

这样就形成了电路图案。

5. 绝缘层覆盖：在电路图案上覆盖一层绝缘材料，以保护电路并隔离相邻电路之间的干扰。

6. 焊盘制造：通过在电路图案上附加焊盘，以便将FPC与其他电子组件连接。

7. 成型：根据设计要求，将FPC切割成所需的形状和尺寸。

8. 表层涂覆：在FPC表面涂覆一层保护材料，以增加其机械强度和耐温性能。

9. 热处理：将FPC加热，以去除残留的溶剂和提高其导电性能。

10. 电性能测试：通过测试电阻、导通性和绝缘性能等指标，确保FPC的质量符合要求。

11. 包装和交付：将FPC进行包装，以确保其在运输和使用过程中不受损坏，并按照客户要求进行交付。

总结：FPC的工艺流程包括材料准备、铜箔粘贴、图案绘制、金属蚀刻、绝缘层覆盖、焊盘制造、成型、表层涂覆、热处理、电性能测试以及包装和交付。

这一系列步骤确保了FPC的质量和功能性能，使其能够广泛应用于各种电子产品中。

fpc制造工艺流程咱来聊聊FPC制造工艺流程。

一、开料。

这就像是做饭先准备食材一样。

咱得先把FPC要用的原材料给准备好。

这原材料通常是那种很薄很薄的柔性覆铜板，它可是整个FPC的基础呢。

从大的板材上按照设计好的尺寸把它切割下来，就像从一大块蛋糕上切出一小块一样。

这一步得特别小心，尺寸要是弄错了，后面可就全乱套了。

而且切割的时候要保证边缘整齐光滑，要是毛毛糙糙的，就像衣服上有破线头似的，看着就不舒服，对后面的工序也会有影响。

二、钻孔。

钻的孔可不是随便乱钻的哦。

这些孔就像是FPC的小眼睛或者小嘴巴一样，有着很重要的作用。

有的孔是用来连接不同层的线路，就像建房子时楼梯的作用一样，要把上下层给打通。

钻孔的时候得保证孔的位置特别精准，偏差一丁点儿都不行。

如果钻歪了，那线路连接就会出问题，就像火车轨道要是歪了，火车肯定跑不起来呀。

而且钻孔的大小也得刚刚好，不能太大也不能太小，就像给宝宝穿鞋子，大了会掉，小了会挤脚。

三、沉铜。

沉铜这个步骤可神奇啦。

简单说呢，就是在那些钻好的孔壁上镀上一层铜。

为啥要这么做呢？这就好比给那些孔壁穿上一层铜做的铠甲，这样就可以让它们更好地导电啦。

这层铜要镀得均匀，要是有的地方厚有的地方薄，那电流在通过的时候就会像走在坑坑洼洼的路上，不顺畅。

这就要求在沉铜的时候各种化学药剂的浓度要合适，就像厨师做菜放盐放调料得适量一样，多了少了都不行。

四、线路制作。

线路可是FPC的灵魂部分。

这个时候就像是画家在画布上画画一样，要把设计好的线路图案给画到覆铜板上。

不过呢，不是真的用笔画，而是通过化学蚀刻的方法。

先把不需要的铜箔给去掉，留下我们想要的线路。

这个过程就像雕刻一样，要非常细致。

而且线路的宽度和间距都有严格的要求，要是线路太细了，可能就像小细胳膊一样，容易断；要是间距太小，又容易短路，就像两个人靠得太近容易打架一样。

五、阻焊。

阻焊就像是给线路穿上一层防护服。

它的作用可大了呢，可以防止线路被氧化，还能避免在后续的加工或者使用过程中，不同的线路之间不小心碰到一起。

fpc生产工艺流程FPC（Flexible Printed Circuit）是一种灵活的印刷电路板，由柔性基材和电路元件组成，可以在弯曲和弯折的情况下工作。

FPC广泛应用于手机、平板电脑、电子书、汽车电子等领域。

下面将介绍FPC的生产工艺流程。

首先是基材的准备。

FPC的基材一般使用聚酯薄膜或聚酰亚胺薄膜，这些薄膜具有良好的耐高温性能和机械强度。

基材需要经过切割、清洗和干燥等工序进行准备。

接下来是薄膜涂覆。

将基材薄膜放入涂布机中，通过涂布头将粘合剂涂布在薄膜表面。

涂布完成后，需要通过干燥机将基材薄膜上的粘合剂干燥，以便后续的铜箔覆盖。

然后是铜箔的覆盖。

将铜箔加热到一定温度，使其保持柔软性。

然后将基材薄膜拉伸到一定程度，将铜箔贴附在基材上。

这个过程需要保持一定的温度和压力，以确保铜箔与基材的牢固连接。

接下来是图案的印刷。

将预先制作好的印刷模版放置在铜箔上，通过印刷机将导电油墨印刷在铜箔上。

导电油墨只在需要形成导电路径的区域印刷，以便之后的电路连接。

然后是表面处理。

通过化学方法将导电油墨印刷的铜箔表面进行镀金或镀锡处理，以提高电路的导电性和耐腐蚀性。

接下来是图案的切割。

根据设计要求，将FPC切割成所需的形状和尺寸。

这需要使用激光切割或冲孔机进行。

然后是表面保护。

在FPC的表面涂覆一层保护膜，以保护电路不受外界环境的影响，同时还可以提高电路的可靠性和耐用性。

最后是成品的检验和包装。

对FPC的电路连通性、尺寸和外观进行检查，确保符合质量要求。

合格的FPC经过包装后，可以出厂销售或供应给下游的电子制造商进行组装。

以上就是FPC的生产工艺流程。

通过这一系列的工序，FPC 可以制成具备弯曲和弯折功能的电路板，为电子产品的开发和制造提供了重要的支持。

FPC制作工艺与材料FPC（Flexible Printed Circuit）是一种柔性印制电路板，由于其可弯曲、可折叠、可卷曲等特点，被广泛应用于电子产品中。

FPC的制作工艺和材料在保证电路性能的同时，还要满足柔性和可靠性的要求。

FPC的制作工艺主要包括以下几个步骤：1.基材准备：FPC的基材通常为聚酰亚胺（PI）薄膜，因其具有良好的耐高温和隔热性能。

在制作FPC之前，首先需要将PI薄膜裁剪成所需的尺寸。

2.铜箔蚀刻：在PI薄膜上涂布一层铜箔，并通过光刻技术将不需要的铜箔区域进行蚀刻，留下所需的电路图案。

3.孔加工：在蚀刻后的铜箔上打孔，用于连接不同层次的电路。

4.表面处理：经过蚀刻和孔加工后，需要对FPC进行表面处理以增加其焊接性能。

常用的表面处理方法包括镀金、喷锡等。

5.接触焊接：将所需的元器件通过热熔或超声波焊接的方式与FPC进行连接。

6.检测和测试：在制作完成后，需要对FPC进行检测和测试，以确保电路的正常工作。

FPC的制作工艺需要使用一系列特殊的材料来实现柔性和可靠性。

以下是常见的FPC材料：1.聚酰亚胺（PI）薄膜：作为FPC的基材，聚酰亚胺薄膜具有良好的抗热性、抗化学腐蚀性和机械强度，可以承受高温和高压环境下的工作。

2.铜箔：用于电路图案的导电层，通常为电解铜箔或镀铜薄膜。

3.耐高温胶粘剂：用于将不同层次的FPC层叠在一起，并保持其柔性特性。

4.表面处理剂：如金、锡等，用于提高焊接性能。

5.保护膜：用于保护FPC的表面，防止化学腐蚀和机械磨损。

FPC制作工艺和材料的选择对于电路性能和可靠性至关重要。

合理的工艺和优质的材料可以确保FPC具有良好的导电性、可靠性和抗干扰能力，并且能够适应各种环境条件下的工作。

随着电子产品的不断发展和创新，FPC制作工艺和材料也在不断进步和改进，以满足更高的需求和挑战。

FPC生产方式及工艺流程FPC,即柔性印刷电路板（Flexible Printed Circuit Board），是以薄膜基材为主要材料制成的一种灵活的电路板。

它具有轻薄、柔软、耐弯曲等特点，在现代电子产品中得到越来越广泛的应用。

本文将详细介绍FPC的生产方式及工艺流程。

一、FPC生产方式和分类1.传统铜箔法：传统的FPC生产方式主要通过将铜箔贴合在薄膜基材上，然后进行化学腐蚀和镀铜等工艺步骤来制作电路。

该方法生产的FPC 具有较高的导电性和机械强度，但薄膜基材较薄，易受环境的影响，不适用于高温、高湿等特殊环境下的应用。

2.全膜法：全膜法是一种较为新的FPC生产方式，它是在薄膜基材上直接印刷电路图案，然后进行成型和修边工艺。

该方法生产的FPC具有较高的柔性和可靠性，适用于各类环境下的应用。

根据FPC的用途和结构，它可以分为单面FPC、双面FPC、多层FPC 和刚性-柔性组合FPC等多种类型。

二、FPC生产工艺流程FPC的生产工艺流程一般包括薄膜基材准备、表面处理、电路制作、固化与镀铜、成型和修边、测试和检验以及最终包装等步骤。

下面将详细介绍每个环节的具体操作。

1.薄膜基材准备：选择合适的薄膜基材，并根据产品要求进行裁切和清洗处理，确保基材表面光洁以便于后续的印刷。

2.表面处理：对薄膜基材进行表面处理，包括去除氧化物、增加表面粗糙度和涂覆化学物质等，以提高电路图案在基材上的附着力。

3.电路制作：使用印刷工艺将电路图案印刷在薄膜基材上，包括油墨调配、网版印刷、UV固化等步骤。

根据不同的需求，可以选择单面印刷、双面印刷或多层印刷。

4.固化与镀铜：对印刷完成的电路图案进行固化处理，以增加附着力和耐磨性。

然后通过化学镀铜或真空镀铜等工艺，使电路线路变得导电性好且耐腐蚀。

5.成型和修边：根据产品的要求，采用压力成型或热压成型等工艺将FPC进行整形和成型，使其具有所需的形状和曲率。

然后进行修边处理，去除多余材料，使FPC产生光滑的边缘。

FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。

相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。

FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。

1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。

（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。

（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。

（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。

（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。

（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。

（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。

（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。

（9）质检：对测试合格的FPC进行外观检查，确保产品质量。

（10）包装：将质检合格的FPC进行包装，以便运输和销售。

2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。

（1）刷膜：同单面贴片生产方式。

（2）固化：同单面贴片生产方式。

（3）表面处理：同单面贴片生产方式。

（4）印刷：同单面贴片生产方式。

（5）电镀：同单面贴片生产方式。

（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。

（7）加工：同单面贴片生产方式。

（8）测试：同单面贴片生产方式。

（9）质检：同单面贴片生产方式。

（10）包装：同单面贴片生产方式。

【模切】详解FPC种类及工艺大全！什么是FPC柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。

简称软板或FPC。

特点：具有配线密度高、重量轻、厚度薄的特色；主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。

FPC的种类一、单层FPC具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。

绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。

单层FPC又可以分成以下四个小类：1、无覆盖层单面连接导线图形在绝缘基材上，导线表面无覆盖层，其互连是用锡焊、熔焊或压焊来实现，常用在早期的电话机中。

2、有覆盖层单面连接和前类相比，只是在导线表面多了一层覆盖层。

覆盖时需把焊盘露出来，简单的可在端部区域不覆盖。

是单面软性PCB中应用最多、最广泛的一种，使用在汽车仪表、电子仪器中。

3、无覆盖层双面连接连接盘接口在导线的正面和背面均可连接，在焊盘处的绝缘基材上开一个通路孔，这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。

4、有覆盖层双面连接前类不同处，表面有一层覆盖层，覆盖层有通路孔，允许其两面都能端接，且仍保持覆盖层，由两层绝缘材料和一层金属导体制成。

二、双面FPC双面FPC在绝缘基膜的两面各有一层蚀刻制成的导电图形，增加了单位面积的布线密度。

金属化孔将绝缘材料两面的图形连接形成导电通路，以满足挠曲性的设计和使用功能。

而覆盖膜可以保护单、双面导线并指示元件安放的位置。

按照需求，金属化孔和覆盖层可有可无，这一类FPC应用较少。

三、多层FPC多层FPC是将3层或更多层的单面或双面柔性电路层压在一起，通过钻孑L、电镀形成金属化孔，在不同层间形成导电通路。

这样，不需采用复杂的焊接工艺。

多层电路在更高可靠性，更好的热传导性和更方便的装配性能方面具有巨大的功能差异。

其优点是基材薄膜重量轻并有优良的电气特性，如低的介电常数。

fpc rtr生产工艺FPC（柔性印刷电路板）RTR（卷对卷）生产工艺是一种用于生产柔性电路板的先进生产工艺。

这种工艺可以大大提高生产效率和产品质量。

本文将介绍FPC RTR生产工艺的流程和优势。

首先，FPC RTR生产工艺的流程如下：设计电路板原图-制作印刷板材-嵌孔-贴合-切割成型-质检-包装。

设计电路板原图是整个工艺的第一步。

设计师根据产品的需求和要求绘制电路原图，包括电路线路和组件位置。

这个原图会被转化为制作印刷板材的数据。

制作印刷板材是制造电路板的关键步骤。

这个过程通过将电路原图转化为印刷板的图片。

制造商将暴露光在印刷板上，然后通过化学腐蚀和镀铜等方法制作电路线路图。

嵌孔是将电路板上的引脚连接到电路板下方的器件的过程。

生产商使用钻孔机将孔钻到电路板上，并确保孔尺寸准确无误。

这样，电路板和器件之间可以通过这些孔连接。

贴合是将硬质电路板（如PCB）与柔性电路板（FPC）相结合的过程。

贴合是使用特殊的胶黏剂将硬电路板和柔性电路板粘合在一起。

这样就可以为柔性电路板提供稳定的支撑，并保护电路线路不被损坏。

切割成型意味着将贴合后的电路板切成所需的形状和尺寸。

这通常通过机械切割或激光切割完成。

切割成型的过程需要非常精确，以确保产品符合规格。

质检是生产中至关重要的环节。

产品的质量检查包括检查电路线路的连接性、孔的位置和尺寸、切割成型的精度等。

只有通过了质检的产品才能被认为是合格的。

最后，经过包装后的产品可以出厂销售。

包装是将产品放入适当的容器或包装中，以确保其在运输和使用过程中不受损坏。

FPC RTR生产工艺的优势有以下几点：首先，该工艺大大提高了生产效率。

由于该工艺采用卷对卷的生产方式，无需进行人工操作和人工翻板，生产速度更快。

减少了因人工操作引起的工时损失及生产效率低下的问题。

其次，该工艺减少了产品的损坏率。

相比传统的切割板型生产工艺，FPC RTR生产工艺在切割成型环节中采用了机械或激光切割，减少了人工操作的不准确性，从而大大降低了产品的损坏率。

FPC基础知识解析目录一、FPC概述 (2)1.1 FPC的定义 (2)1.2 FPC的发展历程 (3)1.3 FPC的应用领域 (5)二、FPC的基本结构 (6)2.1 FPC的组成结构 (6)2.2 FPC的类型 (8)2.2.1 按照层数分类 (9)2.2.2 按照导电介质分类 (10)2.3 FPC的规格 (11)2.3.1 按照尺寸分类 (13)2.3.2 按照厚度分类 (13)三、FPC的制作工艺 (14)3.1 印刷电路板(PCB)的制作工艺 (15)3.2 电子元件的制造工艺 (16)3.3 FPC的组装工艺 (17)四、FPC的性能要求 (19)4.1 导电性 (20)4.2 结构强度 (22)4.3 抗干扰能力 (23)4.4 可焊性 (24)五、FPC的设计与制造 (25)5.1 设计原则与方法 (26)5.2 制造工艺与流程 (28)六、FPC的应用与选购 (29)6.1 应用领域 (30)6.2 质量判断与选购指南 (31)七、FPC的发展趋势与挑战 (33)7.1 发展趋势 (34)7.2 面临的挑战 (36)一、FPC概述FPC，即柔性印刷电路板，是电子行业中的重要组成部分。

它是一种具有高密度、高可靠性的柔性电子组件，具有多种功能，并在多个领域得到广泛应用。

FPC的主要特点在于其可弯曲、可折叠的特性，这使得它在各种紧凑且复杂的设计中表现出色。

FPC还具有轻薄、薄型化、短小、轻量以及良好的散热性和可焊性等优点。

FPC的制造过程涉及多个步骤，包括基板材料的选择、导电层和绝缘层的制作、覆盖层的涂布以及最终的固化处理等。

这些步骤需要精确控制，以确保FPC的质量和性能。

随着科技的不断发展，FPC的应用领域也在不断扩大。

在智能手机、平板电脑、笔记本电脑等消费电子产品中，FPC被广泛应用于触控面板、摄像头模组、电池管理系统等方面。

在汽车电子、医疗设备、工业控制等领域，FPC也发挥着重要作用。

fpc单面板工艺流程FPC单面板工艺流程FPC（Flexible Printed Circuit）是一种柔性印刷电路板，由柔性基材和导电层组成。

相比传统刚性印刷电路板，FPC可以实现曲线运动、折叠和弯曲等特殊形状，广泛应用于电子产品和汽车电子领域。

下面将介绍FPC单面板的工艺流程。

第一步：材料准备制作FPC单面板所需要的基材一般是聚酰亚胺薄膜（PI薄膜），导电层可以使用铜箔。

首先，将PI薄膜切割成所需大小的片段，同时准备好铜箔。

第二步：洗净基材将PI薄膜浸泡在清洁液中，除去表面的污垢和杂质，确保基材的表面洁净。

第三步：涂敷胶粘剂在PI薄膜的一侧涂敷胶粘剂，胶粘剂可以帮助固定铜箔。

第四步：烘烤处理将涂有胶粘剂的PI薄膜放入烘烤箱中进行烘烤处理，使胶粘剂干燥并与PI薄膜结合。

第五步：负片曝光将铜箔覆盖在已烘烤处理过的PI薄膜上，并使用遮光膜覆盖不需要曝光的区域。

然后将整个FPC样板与曝光机连接，将其曝光在紫外光源下。

曝光时，遮光膜将不需要曝光的区域屏蔽，而铜箔所覆盖的区域则会得到曝光，形成图案。

第六步：显影清洗将曝光后的FPC样板放入显影液中，使得曝光区域的胶粘剂溶解，铜箔暴露出来。

然后，将样板放入清洗槽中，去除显影液残留和化学物质。

第七步：蚀刻处理将显影清洗后的样板放入蚀刻槽中，进行蚀刻处理。

蚀刻液会将暴露的铜箔腐蚀掉，留下所需的导电线路。

处理时间和蚀刻液的浓度需要控制好，以确保印刷线路的精确度和质量。

第八步：去除胶粘剂将经过蚀刻处理的样板放入溶剂中，去除胶粘剂残留。

同时，为了保护印刷线路，可以在样板上覆盖保护膜。

第九步：丝印如果需要在FPC单面板上添加标识、文字或图案，可以进行丝印工艺。

使用丝网印刷机将墨浆印刷在样板上，形成所需图案。

第十步：成品检验将制作完成的FPC单面板送往质量检验部门进行检验。

检测项目包括导电线路的连通性、线路宽度和间距的精确度、外观质量等。

第十一步：包装运输通过检验合格的FPC单面板进行包装，并进行物流运输，以确保产品安全并及时交付给客户。
