管网七氟丙烷气体消防工程施工组织设计方案一、项目概况本工程是管网七氟丙烷气体消防系统的施工组织设计方案,主要包括消防气体灭火系统的设计、安装和调试工作。
项目位置位于工业园区,主要用于保护园区内的重要设备和厂房,防止火灾事故的发生。
二、施工组织方案2.1组织机构为确保工程施工进度的顺利推进和施工质量的有效控制,本项目将设立项目部,负责工程的组织管理和协调工作。
项目部设置项目经理、工程师和施工人员,其中项目经理负责项目的整体计划和施工进度的控制,工程师负责工程的设计和施工技术指导,施工人员负责具体的施工工作。
2.2施工流程1)前期准备:项目部将根据设计图纸、施工技术要求和相关规范准备所需的施工材料和设备,进行材料采购和设备调试等工作。
2)施工方案制定:根据设计和施工要求,项目部将制定详细的施工方案,包括施工工序的安排和工艺流程的设计等。
3)施工准备:项目部将对工程施工场地进行清理,搭建施工工地临时设施,进行消防安全培训和施工人员的资质审查等准备工作。
4)设备安装:项目部将进行七氟丙烷气体灭火系统的设备安装工作,包括喷头、灭火装置、气瓶等设备的安装和连接。
5)管道布置:根据设计要求和施工方案,项目部将对七氟丙烷灭火系统的管道进行布置,包括管道的连接、固定和支架的安装等。
6)系统调试:项目部将对灭火系统进行整体调试,包括压力测试、正常工作流程的测试等,确保系统的正常运行。
7)资料整理和验收:项目部将对工程的相关资料进行整理和归档,同时进行验收与竣工报告的编制。
2.3安全措施1)施工现场应设置明显的施工警示标志,设立安全警戒线,并进行周边的宣传。
2)施工过程中,严禁吸烟、明火作业等危险行为,严格按照施工方案进行操作。
3)施工人员应穿戴好个人防护用品,确保施工过程中的人身安全。
4)严格执行消防安全操作规程,确保施工现场的消防安全。
三、质量控制措施3.2材料验收:对施工过程中使用的材料进行验收,严格按照设计要求进行质量检测。
可编辑修改精选全文完整版气体灭火系统安装施工方案本系统为无管网七氟丙烷气体灭火系统。
基本安装程序为:预埋→预埋清理→管内穿线→线路测试→探测器安装→紧急启动/停止按钮安装→声光报警安装→输入、输出模块安装→放气门灯安装→主机安装→气体防护区警示标志安装→主机单体调试→联动点调试→假负载试运行→安全操作警示牌制作→气体灭火设备运行。
七氟丙烷气体灭火装置的安装人员应经本公司严格的专业培训后才允许进行安装。
七氟丙烷气体灭火系统的管线预埋、穿线、线路测试、接地网制作安装与报警系统相同。
探测器、紧急启动/停止按钮、放气门灯及等的安装方法基本与火灾自动报警系统相同,但放气门灯的安装高度宜在各防火分区门框上方10-20cm为佳。
七氟丙烷气体灭火装置的安装位置与被保护对象的距离应不小于1.0m,在装置主出气口正前方1.0m内不允许有遮挡物。
七氟丙烷气体灭火装置安装前应有专业人员检查火灾探测器、控制器等是否完好,并火灾探测器与控制器接好,模拟火灾探测器所需温度和烟的浓度,测试输出报警正常后方能安装。
七氟丙烷气体灭火装置安装完毕应经竣工验收。
验收合格投入使用时,应由本公司专业人员检查控制器、启动模块的负载输出端无启动电压时,方可接通负载,投入正式运行。
七氟丙烷气体灭火装置应连续正常运行,不得任意中断工作。
七氟丙烷气体在各个紧急启动/停止按钮及控制主机贴上醒目的警告标志,提醒值班人员及其他工作人员在非火灾情况下,严禁按下紧急启动按钮,以免造成严重后果。
首先根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位,然后根据定位进行管线预留、预埋。
管线的预留、预埋在隐蔽以前应请建设方现场代表和监理工程师实地检查,并签证认可。
管线的预留、预埋过程中,应与土建单位密切配合施工,与土建单位保持联系与沟通,保证预留、预埋一次性到位。
管线预埋清理,做到即拆即清理,清理干净预埋管中可能渗入的水、渣等,清理的同时对预进行彻底检查有个别不通的及时想办法解决。
七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂,广泛应用于各种场所的气体灭火系统中。
其特点为:具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。
下面将对七氟丙烷管网气体灭火系统技术方案进行设计,具体内容如下。
一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统,通过连接各种传感器、控制器、阀门等组成的管网,全面覆盖灭火区域,实现对火灾的快速灭火。
其主要组成部分包括:七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。
二、系统设计1.灭火剂储存容器:灭火剂储存容器采用高压钢瓶,容量根据灭火区域大小和灭火剂需求量来确定。
2.灭火剂释放装置:灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。
通过控制电磁阀的开启和关闭,控制七氟丙烷的释放。
3.监测系统:监测系统主要包括火灾探测器、温度传感器等。
通过这些传感器能够实时检测火灾发生,并向控制系统发送信号,触发灭火剂的释放。
4.控制系统:控制系统是整个灭火系统的核心部分,包括主控制面板、控制器等。
主控制面板能够实时监测灭火区域的状况,并控制灭火剂的释放和其他相关操作。
5.通信系统:通信系统将监测系统、控制系统等各个部分进行连接,实现各个部分之间的信息传递和数据交换。
6.管网设计:管网设计需要根据灭火区域的布局和特点来确定。
管网应该能够全面覆盖灭火区域,确保灭火剂能够迅速而均匀地释放。
同时,管网需要具备一定的消防防护性能,能够承受一定的水压和温度变化。
三、系统操作流程1.系统启动:当火灾发生时,监测系统检测到火灾信号后,发送信号给控制系统,控制系统通过电磁阀打开灭火剂的释放装置。
2.灭火剂释放:灭火剂经过管网释放到灭火区域,通过喷嘴喷洒到火灾点进行灭火。
3.灭火成功:灭火剂覆盖火灾区域,达到灭火效果后,系统停止灭火剂的释放。
4.复位操作:火灾被扑灭后,系统需要进行复位操作,关闭灭火剂的释放装置,并进行系统检修和维护。

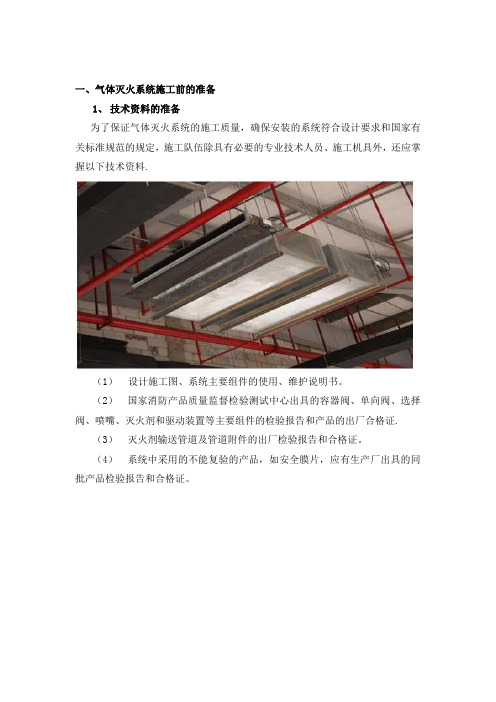

一、气体灭火系统施工前的准备1、技术资料的准备为了保证气体灭火系统的施工质量,确保安装的系统符合设计要求和国家有关标准规范的规定,施工队伍除具有必要的专业技术人员、施工机具外,还应掌握以下技术资料。
(1)设计施工图、系统主要组件的使用、维护说明书。
(2)国家消防产品质量监督检验测试中心出具的容器阀、单向阀、选择阀、喷嘴、灭火剂和驱动装置等主要组件的检验报告和产品的出厂合格证。
(3)灭火剂输送管道及管道附件的出厂检验报告和合格证。
(4)系统中采用的不能复验的产品,如安全膜片,应有生产厂出具的同批产品检验报告和合格证。
22、施工应具备的基本条件为了保证气体灭火系统的施工质量,除应做好一般工程施工所应准备的条件外。
针对气体灭火系统的特点,还应具备以下基本条件。
(1)防护区和贮瓶间设置条件与设计相符。
这里所讲的设置条件主要指防护区的位置、大小此寸、开口及封闭情况,维护构件的耐火性能和耐压性能;贮瓶间的位置、大小尺寸、梁板的承载能力、室内温度等。
这些设置条件是保证系统能否保持的有效条件。
因此安装前应进行检查,如与设计不符,应向设计、建设单位反映,以采取补救措施。
(2)系统组件与主要材料齐全,其品种和规格符合设计要求。
(3)系统所需的预埋件和空洞符合设计要求。
一般来讲,气体灭火的施工有一定的独立性,常在建筑物土建施工完成,进入室内装饰时开始。
因此在土建施工时,要注意系统所需预埋件和孔洞的位置及大小是否符合设计要求,以确保系统安装位置正确,缩短施工时间。
3、系统组件的检查(1)外观质量检查气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置等系统组件进行检查,并应符合下列要求。
1)系统组件无碰撞变形和其他机械损伤。
2)组件外露非机械加工表面的保护涂层完好。
3)组件所有外露接口均设有防护堵盖,且封闭良好,接口螺纹和法兰密封面无损伤。
4)铭牌清晰,标注的内容,如每个贮存容器的编号、灭火剂充装量、充装日期和贮存压力等符合现行国家有关气体灭火系统设计规范的规定和设计要求。
一、气体灭火系统施工前的准备1、技术资料的准备为了保证气体灭火系统的施工质量,确保安装的系统符合设计要求和国家有关标准规范的规定,施工队伍除具有必要的专业技术人员、施工机具外,还应掌握以下技术资料.(1)设计施工图、系统主要组件的使用、维护说明书。
(2)国家消防产品质量监督检验测试中心出具的容器阀、单向阀、选择阀、喷嘴、灭火剂和驱动装置等主要组件的检验报告和产品的出厂合格证.(3)灭火剂输送管道及管道附件的出厂检验报告和合格证。
(4)系统中采用的不能复验的产品,如安全膜片,应有生产厂出具的同批产品检验报告和合格证。
22、施工应具备的基本条件为了保证气体灭火系统的施工质量,除应做好一般工程施工所应准备的条件外.针对气体灭火系统的特点,还应具备以下基本条件.(1)防护区和贮瓶间设置条件与设计相符。
这里所讲的设置条件主要指防护区的位置、大小此寸、开口及封闭情况,维护构件的耐火性能和耐压性能;贮瓶间的位置、大小尺寸、梁板的承载能力、室内温度等.这些设置条件是保证系统能否保持的有效条件。
因此安装前应进行检查,如与设计不符,应向设计、建设单位反映,以采取补救措施。
(2)系统组件与主要材料齐全,其品种和规格符合设计要求。
(3)系统所需的预埋件和空洞符合设计要求。
一般来讲,气体灭火的施工有一定的独立性,常在建筑物土建施工完成,进入室内装饰时开始。
因此在土建施工时,要注意系统所需预埋件和孔洞的位置及大小是否符合设计要求,以确保系统安装位置正确,缩短施工时间。
3、系统组件的检查(1)外观质量检查气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置等系统组件进行检查,并应符合下列要求。
1)系统组件无碰撞变形和其他机械损伤。
2)组件外露非机械加工表面的保护涂层完好.3)组件所有外露接口均设有防护堵盖,且封闭良好,接口螺纹和法兰密封面无损伤.4)铭牌清晰,标注的内容,如每个贮存容器的编号、灭火剂充装量、充装日期和贮存压力等符合现行国家有关气体灭火系统设计规范的规定和设计要求。
一、组合分配灭火系统(一)组合分配灭火系统设备和管路的安装分以下几大部分内容:1、气体储瓶的安装2、管网安装3、喷嘴和组件安装4、报警和弱电控制的安装5、驱动和控制设备的安装6、辅助设备的安装7、完工和检测(二)施工技术及步骤1、管网安装(1)施工程序安排要注意与其他专业工程施工的配合开工之前首先做好施工的准备工作.根据工程的实际情况,在熟悉图纸以后要进行土建施工时的配合工作,在管道施工之前,首先要确认固定管道的基础和设备安装的施工是否已经完成,经与有关方面确认已经结束后再进行测量和配管安装。
在管道的施工过程中,还要注意与其他工种的配合。
施工过程中,有设备、电气、通风、仪表、土建等专业同时施工,因此必要时要预先安排好施工程序和进行及时的协调,做好管线综合布置图.2、管道施工本工程气体灭火系统管道施工主要有支吊架的预制、安装,干、立、支管的管道安装,阀件安装,管道的防腐与保温等.(1)管道的预制要点:管道预制的安装包括管道组件和管道支撑件的安装。
管道组件是由管道元件连接或装配组成的管段,包括管道、管件、法兰等;管道支撑件主要包括吊杆、支撑件、锚固件等安装件和吊夹、紧固件等附着件.实施管道预制应注意以下几点:A、将管道元件及部分支吊架按照图纸的要求进行连接、装配,制成管道组件。
组件按照图纸规定做好标识.B、预制管道组件的管端出口法兰,若与设备的法兰或其他组件法兰连接,则管端出口法兰只能在管端点定位,待运到安装现场定位后方可施焊。
C、管道组件预制时,应考虑运输及现场安装的方便,并留有可调整的活口.D、预制的管道组合件应具有足够刚性,不得产生永久变形。
E、管道应采用三通分配,严禁采用四通分流,且三通接头的分流出口应水平安装,不得垂直安装F、管内必须磨平,吹扫干净,并用适当的药剂将打磨和切割时使用的油料擦净;G、管道预制完毕,应将内部清理干净.并应注意管件的焊接检测和焊后热处理是否完成,管道组件的试压、检验、包装和编号等工作是否结束。
气体灭火系统施工方案〈div style=’padding:10px 5px 0px 20px;margin:10px 0px 0px -15px;’1。
气体灭火施工方案2。
七氟丙烷气体灭火系统工程施工方案3。
HFC—227系统有管网气体灭火系统施工方案4。
气体灭火系统施工方案1、气体灭火施工方案一、系统组成(1)气体部分气体部分由柜体、气体钢瓶及容器阀、电磁阀启动器、高压软管、集流管、安全泄压装置、单向阀、选择阀、压力开关、喷头和气体输送管道等组成.(2)报警控制部分报警控制部分由控制器、继电器模块、备用电池、警铃、声光报警器(蜂鸣器及闪灯)气体释放指示灯、紧急启动按钮、紧急止喷按钮、手动/自动转换开关、辅助联动电源、以及感温、感烟探测器等组成.二、系统安装(1)气体部分1、管材:灭火剂输送管道全部采用内外镀锌无缝钢管,管接件采用内外镀锌钢制管接件;气动管路采用紫铜管及管接件.2、连接:内外镀锌无缝钢管公称直径大于80mm,采用法兰连接;公称直径80mm及以下的管道采用丝扣连接.3、气体设备置于贮柜箱内,连接应牢固可靠.4、试压:试验压力升至规定压力后,保压5min,无滴漏形变为合格;气体严密性实验为水压强度试验压力的2/3,关闭气源后,3min内压降不超过10%,且防护区外管道无泄漏。
(3)报警控制部分1、报警及控制线管采用镀锌线管:2、报警回路线采用ZR-RVS—2*1。
5;3、电源线采用ZR—BV1。
5;4、气体灭火控制器安装在外墙,安装高度距地面1。
5m;5、声光报警器分别安装在防护区门上方距门框0。
1m;6、放气指示灯安装在防护区外门上方,距门框且安装在门的正中心位置;7、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上,手自动转换开关距门外,三种设备安装高度底部均距地面1.5m;8、继电器接口模块安装在灭火控制器内;9、敷设方式、高度及线管按《消防施工验收规范》安装。
第1篇一、项目背景随着科技的发展和人们对安全意识的提高,气体灭火系统在各类建筑、数据中心、实验室、博物馆等场所得到了广泛应用。
气体灭火系统具有灭火速度快、灭火后无残留物、对设备损害小等优点,能有效保护人员和财产安全。
本方案旨在为某项目提供一套科学、合理、安全的气体灭火施工方案。
二、项目概述1. 项目名称:某项目气体灭火系统施工2. 项目地点:某市某区某街道3. 项目规模:总建筑面积约10万平方米4. 项目内容:消防水池、消防泵房、消防管网、气体灭火系统、火灾报警系统等5. 施工周期:预计60天三、施工准备1. 施工组织(1)项目经理:负责全面协调、指挥和监督施工工作。
(2)项目副经理:协助项目经理进行现场管理和协调。
(3)施工班组:负责具体施工任务。
2. 施工材料(1)灭火剂:选择符合国家标准的灭火剂,如七氟丙烷、IG541等。
(2)管道:选用符合国家标准的无缝钢管、不锈钢管等。
(3)阀门、接头、法兰等:选用符合国家标准的消防专用阀门、接头、法兰等。
(4)喷头:选用符合国家标准的消防专用喷头。
(5)控制系统:选用符合国家标准的火灾报警控制器、气体灭火控制器等。
3. 施工设备(1)焊接设备:电弧焊机、氩弧焊机等。
(2)切割设备:等离子切割机、激光切割机等。
(3)吊装设备:汽车吊、履带吊等。
(4)检测设备:压力表、流量计、气体分析仪等。
四、施工流程1. 施工测量(1)测量轴线、标高、管道走向等。
(2)绘制施工平面图、剖面图等。
2. 管道安装(1)管道加工:根据施工图纸要求,对管道进行切割、焊接、坡口处理等。
(2)管道安装:按照施工图纸要求,将管道安装到位,并检查管道的水平和垂直度。
(3)管道连接:采用焊接、法兰连接等方式,将管道连接牢固。
3. 阀门、喷头安装(1)阀门安装:按照施工图纸要求,将阀门安装到位,并检查阀门的开闭状态。
(2)喷头安装:按照施工图纸要求,将喷头安装到位,并检查喷头的安装角度和距离。
气体灭火系统施工方案一、工程概况本工程前期设计为喷淋系统且已经施工完成,现要求变更为管网式七氟丙烷气体灭火系统,在施工前需要原消防安装单位拆除喷淋管道。
其次空调施工单位目前已经安装了一部分空调管道,由于吊顶上方空间有限,为气体管道的安装增加了很大的困难,后期气体管道施工过程还需要与空调通风安装进行协调。
二、气体灭火系统施工前的准备1、技术资料的准备:为了保证气体灭火系统的施工质量,确保安装的系统符合设计要求和国家有关标准规范的规定,施工队伍除具有必要的专业技术人员、施工机具外,还应掌握以下技术资料求一致因此在气体灭火系统施工中,应遵守《气体灭火系统施工及验收规范》的规定外,尚应遵守现行国家标准《工业管道工程施工及验收规范》中的相关规定。
2、施工机具:套丝机、割管机、台钻、手电钻、电焊机、卷尺等3、材料进场:1、管材、管道连接件应符合以下规定:1)品种、规格、性能等应符合相应产品标准和设计要求,且应有出厂合格证与质量检测报告2)镀锌层不得有脱落、破损等缺陷3)螺纹连接件不得有断纹、缺纹等现象三、施工技术及步骤组合分配灭火系统组合分配灭火系统设备和管路的安装分以下几大部分内容:1、管网安装2、报警和弱电控制的安装3、喷嘴和组件安装4、气体储瓶的安装5、驱动和控制设备的安装6、辅助设备的安装7、完工和检测施工技术及步骤1、管网安装施工程序安排要注意与其他专业工程施工的配合开工之前首先做好施工的准备工作。
根据工程的实际情况,在熟悉图纸以后要进行土建施工时的配合工作,在管道施工之前,首先要确认固定管道的基础和设备安装的施工是否已经完成,原先的喷淋管道是否已经全部拆除,经与有关方面确认已经结束后再进行测量和配管安装。
在管道的施工过程中,还要注意与其他工种的配合施工过程中,有设备、电气、通风、仪表、土建等专业同时施工,因此必要时要预先安排好施工程序和进行及时的协调。
2、管道施工:本工程气体灭火系统管道施工主要有支吊架的预制、安装,干、立、支管的管道安装,阀件安装,管道的防腐与保温等。
气体灭火的施工方案(管网)摘要气体灭火是一种灭火技术,通过释放特定气体将火灾场所的氧气含量降低到无法支持燃烧的水平,从而达到灭火的效果。
本文将探讨气体灭火在管网中的施工方案,包括方案准备、设备选型、管道安装等内容,旨在为气体灭火施工提供指导。
方案准备在进行气体灭火施工前,需要进行充分的方案准备工作。
首先需要明确灭火目标区域的情况,包括面积、布局、易燃物质种类和数量等信息。
其次需要选择合适的灭火气体,常用的气体包括二氧化碳、惊醒剂等。
最后需要评估管网系统的情况,确认管网布局、管径、接口位置等信息。
设备选型在进行气体灭火施工时,需要选择合适的设备进行气体释放。
通常使用的设备包括气瓶、喷嘴等。
气瓶需要选择合适的规格和数量,以满足灭火需要;喷嘴需要选择可靠性高、喷射范围广的型号,确保气体能够均匀覆盖目标区域。
管道安装进行气体灭火施工时,需要在管网中安装气体释放设备。
在进行管道安装时,需要考虑管道布局、管径、接口位置等因素。
管道应采用耐高温、耐腐蚀的材料制作,确保长期稳定运行。
同时,需要保证管道设置合理,气体释放均匀,确保灭火效果。
施工步骤1.方案确认:根据灭火目标区域情况,确认气体灭火方案,包括气体选择、设备选型等内容。
2.设备组装:根据方案准备工作选购的设备,进行设备组装和调试工作。
3.管道安装:按照管道安装图纸,进行管道安装工作,确保管道布局合理、气体释放均匀。
4.系统测试:完成管道安装后,进行系统测试工作,确认系统运行正常。
5.定期检查:定期对气体灭火系统进行检查和维护,确保系统稳定运行。
结论气体灭火是一种高效的灭火技术,在管网中的施工方案需要经过充分准备和严格执行。
选择合适的气体、设备,并进行合理的管道安装和施工步骤,可以确保气体灭火系统的正常运行,并有效灭火。
希望本文能够对气体灭火施工提供一定的参考和指导。
以上是关于气体灭火的施工方案(管网)的文档内容,谢谢您的阅读!。

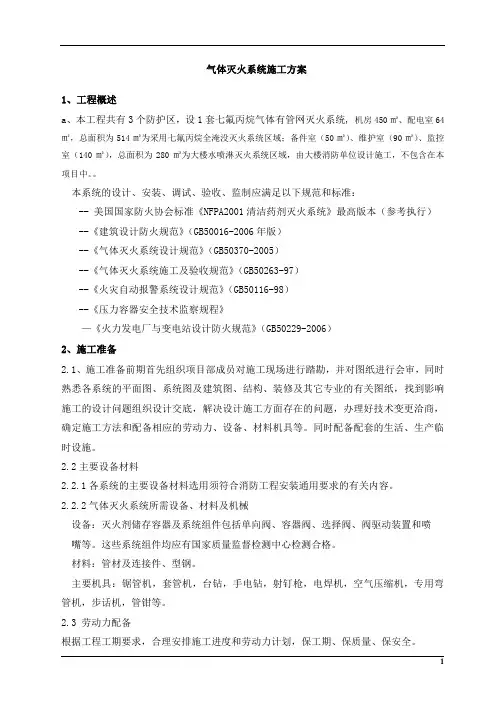

气体灭火系统施工方案1、工程概述a、本工程共有3个防护区,设1套七氟丙烷气体有管网灭火系统,机房450㎡、配电室64㎡,总面积为514㎡为采用七氟丙烷全淹没灭火系统区域;备件室(50㎡)、维护室(90㎡)、监控室(140㎡),总面积为280㎡为大楼水喷淋灭火系统区域,由大楼消防单位设计施工,不包含在本项目中。
本系统的设计、安装、调试、验收、监制应满足以下规范和标准:-- 美国国家防火协会标准《NFPA2001清洁药剂灭火系统》最高版本(参考执行)--《建筑设计防火规范》(GB50016-2006年版)--《气体灭火系统设计规范》(GB50370-2005)--《气体灭火系统施工及验收规范》(GB50263-97)--《火灾自动报警系统设计规范》(GB50116-98)--《压力容器安全技术监察规程》—《火力发电厂与变电站设计防火规范》(GB50229-2006)2、施工准备2.1、施工准备前期首先组织项目部成员对施工现场进行踏勘,并对图纸进行会审,同时熟悉各系统的平面图、系统图及建筑图、结构、装修及其它专业的有关图纸,找到影响施工的设计问题组织设计交底,解决设计施工方面存在的问题,办理好技术变更洽商,确定施工方法和配备相应的劳动力、设备、材料机具等。
同时配备配套的生活、生产临时设施。
2.2主要设备材料2.2.1各系统的主要设备材料选用须符合消防工程安装通用要求的有关内容。
2.2.2气体灭火系统所需设备、材料及机械设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。
这些系统组件均应有国家质量监督检测中心检测合格。
材料:管材及连接件、型钢。
主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳等。
2.3 劳动力配备根据工程工期要求,合理安排施工进度和劳动力计划,保工期、保质量、保安全。
配备的施工员、安全员、资料员、电工、焊工等应持证上岗。
消防室外管网施工方案一、项目背景消防室外管网施工是指为建筑物或场所的消防系统铺设室外管道网络的工程。
消防室外管网的施工合理与否直接影响到建筑物内火灾自动报警和消防自动喷水系统的正常运行与安全性能。
二、施工准备工作1. 工程前期准备在消防室外管网施工前,需要完成以下准备工作:•确定施工方案:根据建筑物消防系统设计方案,制定室外管网施工方案。
•确定施工单位和人员:选择具备相关资质和经验的施工单位进行施工,并配备合适的施工人员。
•准备施工材料和设备:根据施工方案要求,准备合适的施工材料和设备。
2. 环境安全措施在施工过程中,需要注意环境安全问题。
施工单位应做好以下措施:•做好现场防火措施:采取防火隔离措施,提供足够的灭火器材和应急撤离通道。
•保证施工现场通风良好:保证现场空气流通,排除有害气体,避免人员中毒事故。
•严禁吸烟和明火作业:施工现场严禁吸烟,禁止使用明火作业,使用电动工具时要注意安全。
三、施工步骤1. 管道敷设1.1 管道敷设方案根据消防系统设计方案,确定室外管网的敷设路径和布置方式。
施工单位应做好施工前的测量和定位工作。
1.2 管道材质选择根据消防室外管网施工方案要求,选择合适的管道材质进行敷设。
常用的管道材质有钢管、塑料管和不锈钢管等。
1.3 管道连接将管道根据敷设方案进行连接。
常用的连接方式有焊接、螺纹连接和卡箍连接等。
2. 管道固定和支撑根据施工方案要求,在管道敷设完成后,进行管道的固定和支撑。
施工单位应保证管道的稳固性和安全性。
3. 管道测试和清洗在管道敷设和固定完成后,进行管道的测试和清洗工作。
测试管道是否漏水,清洗管道内部的杂物和污垢。
4. 施工验收在施工完成后,进行施工的验收工作。
验收内容包括管道的敷设质量、连接的牢固性、固定和支撑的安全性等。
四、施工安全注意事项施工单位在进行消防室外管网施工时,应重视施工安全问题,做好以下注意事项:•做好现场警示标识:在施工现场设置明显的警示标识,提醒工人和他人注意安全。
有管网气体消防灭火设计方案随着城市化的不断发展,火灾事故的发生频率也越来越高。
在火灾事故中,消防设施的重要性越来越被人们所重视。
管网气体消防灭火设计方案是一种新型的灭火设备,它具有效率高、灭火速度快、灭火范围广等优点,成为了重要的灭火手段之一。
下面将对有管网气体消防灭火设计方案进行详细介绍。
一、管网气体消防灭火的原理有管网气体消防灭火是通过高压气体喷洒,使火灾现场进一步加速燃烧,从而达到灭火的目的。
喷洒的气体主要是二氧化碳、丙烷、七氟丙烷等。
二氧化碳的特点是比较稳定,可以在气体特殊容器中长期保存,灭火效果显著。
但二氧化碳和空气中的氧气结合能够形成有毒的一氧化碳,因此在灭火过程中需要注意通风。
丙烷和七氟丙烷的特点是喷洒后不会对人体产生危害,灭火效果显著,适用于各种类型的火灾。
二、管网气体消防灭火的优点有管网气体消防灭火的优点主要有以下几点:1.灭火速度快有管网气体消防灭火灭火速度非常快。
一般来说,管网气体消防灭火的灭火时间只需要几秒钟甚至更短的时间,可以迅速有效地灭火。
2.适用范围广管网气体消防灭火不需要直接接触火源,可以对不同类型的火灾进行灭火。
即使是高温、高压的容器也可以进行有效的灭火。
3.操作方便有管网气体消防灭火系统与火警控制中心相连,可以通过一键启动完成识别火源、预处理措施等工作流程。
这极大的简化了工作人员的操作难度,并且可以远程控制。
4.自动化程度高有管网气体消防灭火系统可以自动启动,不需要人工干预。
在火灾发生时,可以检测到火源并根据预定的程序自动启动灭火系统。
5.操作环境友好有管网气体消防灭火灭火介质不会对人体造成伤害,不会对环境造成安全隐患。
6.节约成本有管网气体消防灭火的使用成本相对较低,灭火介质可以多次使用,并且设备寿命长,维护成本低。
三、管网气体消防灭火的缺点有管网气体消防灭火也有一些缺点:1.使用要求严格管网气体消防灭火处置需要尽快完成,当灭火过程不当或介质浓度过大时,会在场所内形成窒息性气体,对人体造成危害。
1 范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统,卤代烷1211、1301七氟丙烷、1G541等灭火系统的管道及设备安装.2 施工准备2.1 接到任务后,认真熟悉施工图纸,对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合,如存在问题,应及时与设计协商解决并办理洽商手续.根据工程特点确定施工方法,配备所需各项资源.2.2 设备材料:2.2.1 消防气体灭火系统主要设备材料的选用应符合6—1"消防工程安装的通用要求"的有关内容.2.2.2 主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等.这些系统组件均应给国家质量监督检测中心检测合格.系统中采用的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告.2.2.3 一般常用材料:管材及连接件,型钢,焊条,氮气,氧气,乙炔,聚四氟乙烯胶带,膨胀螺栓,螺栓,螺母,密封垫;机油,防腐漆,稀料,小线,铅丝,电池等.2.3 主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳,压力案子,手锯,手锤,调管专用支架,钢锯,锉刀,板牙,扳手,活扳手,改锥,榔头,錾子,钢卷尺,平尺,角尺,油标卡尺,水平尺,线坠,白绸或白纸,石笔,粉笔,铅笔等.2.4 作业条件:2.4.1 预留预埋应配合结构施工进行.2.4.2 管网安装所需基准线应测定并标明.吊顶内管道应在封吊顶前完成.2.4.3 设备安装应在设备间完成粗装修后进行.3 操作工艺3.1 工艺流程:→→→3.2 安装准备:3.2.1 熟悉图纸并对照现场复核管路走向,发现问题及时与设计研究解决.检查预留预埋是否正确;临时剔凿应与设计,土建协调好.3.2.2 进场设备材料检验:设备材料规格:型号应满足设计要求,外观整洁,无缺损、变形及锈蚀,镀锌或涂漆均匀无脱落,接口螺纹和法兰密封面完好无损伤;充压药剂钢瓶压力表指针应在指定范围内.选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果,应满足施工规范规定.3.3 管网安装:3.3.1 气体灭火系统管材应根据设计要求或贮存压力选用,一般采用冷拔冷轧精密无缝钢管并内外镀锌.当公称直径小于或等于80mm时,宜采用螺纹连接;当公称直径大于80mm 的管道,宜采用法兰连接.丝扣及法兰连接件应满足试验压力要求并内外镀锌.对镀锌层有腐蚀的环境可采用不锈钢或钢管等.3.3.2 管道安装前应进行调直并清理内部杂物.采用法兰连接时,被焊接损坏的镀锌层要做好防腐处理.丝扣连接时,丝扣填料应采用聚乙烯四氟胶带.切割的管口应用锉刀打净毛刺.3.3.3 气体灭火管道必须固定牢靠.公称直径大于或等于50mm的主干管道,垂直和水平方向至少应各安装一个防晃支架.当穿过建筑物楼层时,每层应设一个防晃支架.当水平管道改变方向时,应增设防晃支架.管道支吊架安装最大间距应符合下列规定:3.3.4 干管安装时,出瓶室的一段管应先安装好,找准尺寸后固定牢靠,管与管之间的距离应严格按照施工图纸确定,确保设备安装尺寸,然后再顺序安装其它管道.所有管道的安装尺寸应与设计图纸一致,严禁任意改变管道方向和长度.3.3.5 七氟丙烷、1G541、卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装.3.3.6 吊顶型喷头支管安装前,应按照图纸在现场确定出喷头位置,有条件的可以配合吊顶装修进行,但封吊顶板前应完成系统压力、严密性试验.喷头支管应加固定支架,支架与喷嘴间的管道长度不应大于500mm.3.3.7 管网安装完应进行强度试验,如采用水压试验,试验压力为工作压力的1.5倍.如采用气压试验,试验压力为工作压力的1.2倍.在试验压力下稳压5min,无明显渗漏,目测管道无变形为合格.高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa.3.3.8 强度试验后,管网应进行吹扫.吹扫时管道末端应保证20m/s的流速,采用白布进行检查,直至无铁锈、尘土、水渍及其它赃物出现为合格.3.3.9 管网试压、吹扫后应进行气压严密性试验,试验压力采用工作压力,稳压3分钟,压降不大于10%为合格.3.3.10 在管网容积不大,工作压力不高时,强度试验、吹扫及严密性试验宜采用氮气进行.3.4 设备安装:3.4.1 药剂钢瓶安装:钢瓶运输时应采取保护措施,防止碰撞、擦伤.安装时压力表观察面及产品标牌应朝外.钢瓶应排列整齐,间距符合设计要求.钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起.抱卡的高度应在钢瓶2/3左右并尽量避开标牌.当槽钢在墙面上不能固定时,也可做成框架在地面上生根.3.4.2 集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接.集流管宜采用焊接方法制做,焊接前每个开品均应采用机械加工方法制造,焊接后镀锌处理.当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法.集流管应至少设两个固定支架固定牢靠.末端应设安全泄压阀.3.4.3 选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施.选择阀采用螺纹连接时应增加一个法兰活接口.选择阀安装应高度一致.3.4.4 阀驱动装置的安装:3.4.4.1 阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀.驱动方式有电磁驱动,气动驱动和机械手动驱动等.控制方式分自动、手动和应急制动.3.4.4.2 电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定.3.4.4.3 拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀.钢丝绳应设套管并内外防腐.拉索转弯处采用专用导向滑轮.套管及保护盒应固定牢靠.3.4.4.4 安装以物体重力为驱动力的机械驱动装置时,应保证重物在下落行程中无阻挡,其行程应超过阀开启所需行程25mm.3.4.4.5 气动驱动装置由氮气瓶、铜管和压力启动阀等组成.氮气瓶安装与药剂钢瓶安装基本相同,铜管采用扩口器扩口用索母等接头零件连接.铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m,安装后应进行气压严密性试验,试验压力不应低于氮气瓶内的贮存压力,稳压5分钟,不掉压为合格.3.4.5 压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号,一般在集流管的末端锥丝安装,或在管接头连接件上锥丝安装.3.4.6 喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求,安装时应采用专用扳手.3.5 系统调试及功能验收:3.5.1 气体灭火系统安装完应按防护区总数(不足10个按10个计)的10%进行模拟喷气试验.喷气的区域应做好防护措施.试验结果应满足设计要求.3.5.2 卤代烷灭火气体应采用氮气进行模拟试喷,氮气瓶充装压力不应低于药剂钢瓶贮存压力,且容器结构、型号、规格应相同,数量不少于药剂瓶的20%,且不得少于l个.3.5.3 二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验,试验采用的容器数应为防护区实际使用药剂贮存容器总数的10%,且不得少于1个.4 质量标准4.1 保证项目:系统管道压力试验结果必须符合设计要求.交工前必须进行吹扫.4.2 基本项目:系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求.4.3 允许偏差项目:喷头支管固定支架距离喷头间的管段长度不大于500mm.5 成品保护安装好的气瓶室应有专职人员管理,以防操作失误导致误喷.6应注意的质量问题51 管道镀锌层被管锥咬坏,原因是管钳破旧,卡不紧造成.5.2 钢瓶运输时损坏涂漆层.原因是没有采取保护措施.7 质量标准符合GB50263-2007气体灭火系统施工及验收规范要求。
编号:AQ-BH-03968( 管理资料)单位:_____________________审批:_____________________日期:_____________________WORD文档/ A4打印/ 可编辑气体灭火专项施工方案Special construction scheme of gas fire extinguishing气体灭火专项施工方案说明:施工方案是根据一个施工项目制定的实施方案;是根据项目确定的,有些项目简单、工期短就不需要制订复杂的方案。
一、编制依据:1)施工图纸(2013.5)、设计变更(2013.6.3)。
2)施工主要遵照执行的施工规范:《气体灭火系统施工及验收规范》(GB50370-2005)《建筑设计防火规范》(GBJ16-87)《高层民用建筑设计防火规范》(GB50045-95)《火灾自动报警系统设计规范》(GB50116-98)《建设工程文件归档整理规范》GB/T50328-2001二、工程概述(施工范围)本工程为,地下一层为车库,地上一~七层为办公。
屋顶为电梯机房,建筑面积为16218.16M2,建筑高度27.9m;建筑分类为二类,耐火等级为一级。
工程施工图中的自动灭火系统工程:三、系统简述自动灭火系统工程(1)自动灭火系统(预制式):一层生物物证室为柜式灭火装置,柜式灭火装置是一种预制系统,防护区采用全淹没灭火方式。
(2)自动灭火系统(管网式):五层防护区、六层防护区一、六层防护区二、七层防护区,共用一套钢瓶间,钢瓶间设于六层女卫生间(10-11/C-E)。
防护区采用全淹没灭火方式,设计成一套组合分配系统。
四、自动灭火系统工程的主要施工步骤及对保护区的要求1、自动灭火系统(预制式)安装(1)将柜体放置在保护区内指定位置。
(2)将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。
(3)用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口连接需要先将连接螺母拧到管路上(此处为左旋螺纹),旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合,再将右端螺纹与容器阀出口连接(手力拧紧)。
气体灭火的施工方案气体灭火是一种常用的火灾灭火方式,它能够迅速有效地将火灾扑灭,并且对环境的污染较小。
在进行气体灭火方案的施工时,需要注意以下几个方面。
首先,在进行气体灭火方案的施工前,需要对现场进行全面的勘察和评估。
根据火灾现场的情况和要求,确定使用哪种灭火气体。
常见的灭火气体包括二氧化碳、惰性气体和化学气体等。
其次,根据火灾现场的布置和特点,制定灭火气体的布置方案。
灭火气体应覆盖火源和整个燃烧区域,并且要考虑到气体的扩散和渗透性,以确保灭火效果。
然后,进行气体灭火系统的管网设计。
根据灭火气体的种类和性质,确定管道的材质和尺寸,并且要考虑到供气系统的稳定性和可靠性。
管道的敷设应遵循一定的规范和标准,确保安全可靠。
在气体灭火系统的管网施工中,要进行管道的铺设和连接。
管道的铺设应符合规范要求,尽量减少弯头和接头的使用,以降低气体泄漏的风险。
管道连接的密封性要良好,避免气体泄漏。
同时,进行气体灭火系统的阀门和控制设备的安装和调试工作。
阀门的选择应符合系统的需求,可以根据需要进行手动或自动控制。
控制设备的安装和调试要按照规范和要求进行,确保其正常运行。
最后,对气体灭火系统进行测试和调试。
在对系统进行测试时,要检查气体灭火系统的连通性和密封性,并且测试各个阀门和控制设备的操作性能。
同时,还要进行灭火气体的放出试验,验证系统的灭火效果。
在进行气体灭火方案的施工时,需要严格按照规范和要求进行,确保整个施工过程的安全可靠。
同时,在施工过程中要加强对施工人员的培训和指导,提高其安全意识和技术能力。
只有这样,才能保证气体灭火系统的正常运行和有效灭火。
气体灭火系统施工方案一、施工工艺流程1.气体灭火系统施工前应对灭火剂贮存容器、容器阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查,并应符合下列规定:(1)系统组件无碰撞变形及其他机械性损伤。
(2)组件外露非机械加工表面保护涂层完好。
(3)组件所有外露接口均设有防护堵、盖,且封闭良好,接口螺纹和法兰密封面无损伤。
(4)铭牌清晰、牢固、方向正确,其内容符合相应的现行国家标准的规定。
(5)保护同一防护区的灭火剂贮存容器规格应一致,其高度差不宜超过20mm。
(6)气驱动装置的气体存容器规格应一致,其高度差不宜超过10mm。
2.灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄压装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定:(1)品种、规格、性能应符合国家现行产品标准和设计要求。
(2)设计有复验要求或对质量有疑义时,应抽样复检,复检结果应符合国家现行产品标准和设计要求。
3.气体灭火系统安装前应检查灭火剂储存容器内的充装量、充装压力及充装系数、装量系数,且应符合下列规定:(1) 灭火剂储存容器内的充装量、充装压力应符合设计要求,充装系数或装量系数应符合设计规范要求。
(2) 不同温度下灭火剂的储存压力应按相应标准确定。
4.阀驱动装置应符合下列规定:(1)电磁驱动器的电源电压应符合系统设计要求。
通电检查电磁铁芯,其行程应能满足系统启动要求,且动作灵活,无卡阻现象。
(2)其动驱动装置储存容器内气体压力不应低于设计压力,且不得超过设计压力的5%,气体驱动管道上的单向阀应启闭灵活,无卡阻现象。
(3)机械驱动装置应传动灵活,无卡阻现象。
三、灭火剂储存装置的安装1.储存装置的安装位置应符合设计文明的要求。
2.灭火剂储存装置安装后,泄压装置的泄压方向不应朝向操作面。
3.储存装置上压力计、液位计、称重显示装置的安装位置应便于人员观察和操作。
4.储存容器的支、框架应固定牢靠,且应采取防腐处理措施。
一、气体灭火系统施工前的准备1、技术资料的准备为了保证气体灭火系统的施工质量,确保安装的系统符合设计要求和国家有关标准规范的规定,施工队伍除具有必要的专业技术人员、施工机具外,还应掌握以下技术资料。
(1)设计施工图、系统主要组件的使用、维护说明书。
(2)国家消防产品质量监督检验测试中心出具的容器阀、单向阀、选择阀、喷嘴、灭火剂和驱动装置等主要组件的检验报告和产品的出厂合格证。
(3)灭火剂输送管道及管道附件的出厂检验报告和合格证。
(4)系统中采用的不能复验的产品,如安全膜片,应有生产厂出具的同批产品检验报告和合格证。
22、施工应具备的基本条件为了保证气体灭火系统的施工质量,除应做好一般工程施工所应准备的条件外。
针对气体灭火系统的特点,还应具备以下基本条件。
(1)防护区和贮瓶间设置条件及设计相符。
这里所讲的设置条件主要指防护区的位置、大小此寸、开口及封闭情况,维护构件的耐火性能和耐压性能;贮瓶间的位置、大小尺寸、梁板的承载能力、室内温度等。
这些设置条件是保证系统能否保持的有效条件。
因此安装前应进行检查,如及设计不符,应向设计、建设单位反映,以采取补救措施。
(2)系统组件及主要材料齐全,其品种和规格符合设计要求。
(3)系统所需的预埋件和空洞符合设计要求。
一般来讲,气体灭火的施工有一定的独立性,常在建筑物土建施工完成,进入室内装饰时开始。
因此在土建施工时,要注意系统所需预埋件和孔洞的位置及大小是否符合设计要求,以确保系统安装位置正确,缩短施工时间。
3、系统组件的检查(1)外观质量检查气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置等系统组件进行检查,并应符合下列要求。
1)系统组件无碰撞变形和其他机械损伤。
2)组件外露非机械加工表面的保护涂层完好。
3)组件所有外露接口均设有防护堵盖,且封闭良好,接口螺纹和法兰密封面无损伤。
4)铭牌清晰,标注的内容,如每个贮存容器的编号、灭火剂充装量、充装日期和贮存压力等符合现行国家有关气体灭火系统设计规范的规定和设计要求。
5)用于保护同一防护区的灭火剂贮存容器的高度相差不宜超过20毫米。
这一要求除考虑到安装的系统整齐美观外,还考虑到容器尺寸相差过大,将影响贮存容器内灭火剂的充装率,影响灭火剂的喷射性能。
6)气体驱动装置的气体贮存容器规格尺寸应一致,容器高度相差不宜超过10毫米。
(2)灭火剂贮存容器内灭火剂的充装量和充装压力检查贮存容器内灭火剂充装量不应小于设计充装量,且不得超过设计量的1.5%。
检查灭火剂贮存容器内的充装量和充装压力是一项十分重要的工作。
因为这二者均是通过设计计算确定的重要参数。
这二者的变化均会影响到系统设计计算的结果,如管网管径和喷嘴喷孔尺寸。
一般来讲,充装量和冲撞压力小于设计值则有可能影响灭火效果;反之也会影响灭火剂喷射强度和时间。
检查灭火剂的充装量一般采用称重法,而检查气体灭火系统的贮存压力则靠安装贮存容器上的压力表。
3(3)强度和严密性试验系统安装前应按下列要求对选择阀、液体单向阀、高压软管和阀驱动装置中的气体单向阀逐个进行水压强度试验和气压严密性试验。
1)水压强度试验压力为设计工作压力的1.5倍;气压严密性试验压力为设计工作压力。
2)进行水压强度试验时,水温不应低于5℃,达到试验压力后稳压不少于1min,目测应无变形。
3)气压严密性试验应在水压强度试验后进行。
试验介质可采用空气或氮气。
试验时宜将组件放入水槽中,达到试验压力后,稳压不少于5min,应无气泡产生。
4)组件试验合格后,应及时烘干,并封闭所有外露接口。
(4)阀驱动装置检查1)检查电磁驱动器的电源电压应符合系统设计要求。
通电检查电磁铁芯,其行程应能满足系统启动要求,且动作灵活无卡阻现象。
2)检查气动驱动装置上气体贮存容器内的气体压力。
该压力不应低于设计压力,且不得超过设计压力的5%。
3)检查气动驱动装置中的单向阀,应起闭灵活无卡阻现象。
二、系统的安装(1)安装的基本要求气体灭火系统的施工是一项较为复杂而又极其重要的工作,应认真对待。
这是由于设置气体灭火系统的场所,均具有一定火灾危险的重点要害部位,一旦失火其经济损失和社会影响都很大,有些损失更是难以挽回的。
其次气体灭火系统属中、高压气体系统,结构复杂,使用寿命较长且平时不启动难以觉察其故障。
故在施工时首先应达到以下几项的要求。
1)施工应严格按设计施工图和技术文件进行,不得随意更改。
设计施工图和有关技术文件是经过有资格设计单位设计,且经过当地消防监督机构审查。
即使在施工中发现不合理或根据现场条件需要变更,必须通过原设计单位和原审批程序办理更改。
2)做好施工记录,在施工时一定要指派专人及时的填写并提供给监理单位检查,上道工序完工,在进入下道工序施工时,上道工序经监理检查合格签字后,才能进入下道工序的施工。
3)气体灭火系统其管道部分的施工,如集流管焊接及检查、阀门及高压软管的检查及安装、管道的检查及安装、支架制作、以及管道的吹扫、试验及涂漆都是常规做法,及中、高压工业管道的安装要求一致。
因此在气体灭火系统施工中,应遵守《气体灭火系统施工及验收规范》的规定外,尚应遵守现行国家标准《工业管道工程施工及验收规范》中的相关规定。
(2)灭火剂贮存容器的安装要求安装灭火剂贮存容器时,应仔细阅读设计施工图和产品安装说明书,使各个进出口的连接不出现任何差错。
此外安装时还应达到以下要求。
1)贮存容器的操作面距墙或操作面之间的距离不宜小于1M,以便于安装工作和今后的维护保养。
2)贮存容器内的灭火剂充装及增压应在生产厂内完成。
3)贮存容器上的压力表应朝向超作面,安装高度和方向应一致。
4)安装贮存容器的支框架应固定牢固,且应作防腐处理。
5)贮存容器正面应标明设计规定的灭火剂名称和贮存容器的编号以便维护。
(3)集流管的制作及安装要求集流管是汇集多个贮存容器中释放出的灭火剂,并将其引向预定防护区的一支有多个连接口的管道。
其制作和安装要求应遵守下列规定。
1)集流管由于所连接的选择阀平时处在关闭状态,当灭火剂喷射而选择阀未打开时,它可能承受较高的压力。
一般应采用焊接方法制作。
为了减少集流管的阻力损失,焊接前各个开口均应采用机械开孔的方法制作,不得采用气割等方法制作。
2)采用钢管制作的集流管应在焊接后进行内外镀锌处理。
3)集流管是成密封状态的,需承受较高的压力,应进行水压强度试验和气压严密性试验,试验要求及组件的要求一致。
4)集流管应固定在支框架上。
支框架应固定牢固,且应作防腐处理。
5)集流管外表应涂红色油漆。
6)装有泄压装置的集流管,泄压装置的泄压装置不应朝向操作面,以免万一泄压时对人员造成伤害。
(4)选择阀的安装要求作为控制灭火剂输送方向的选择阀,安装时应注意以下几点。
1)选择阀的操作手柄应布置在操作面的一侧,便于自动操作失灵时进行手动操作。
选择阀的安装高度不宜超过1 .7M;超过时应设便于手动操作的平台。
2)采用螺纹连接的选择阀及管网连接处宜采用活接头连接。
3)每个选择阀上均应设置标明防火区名称或编号的永久性标志牌,并将其固定在操作手柄附近,以免引起误操作而导致灭火失败。
(5)阀驱动装置的安装要求阀驱动装置是由火灾探测系统或人工探测出火灾后,通过其驱动气体灭火系统的选择阀和容器阀来释放灭火剂的一套装置。
本工程使用的是电磁阀驱动装置。
在安装气体灭火系统阀驱动装置时,一定要先熟悉它们的性能、结构和连接方式,电磁驱动器的电气连接线应沿固定灭火剂贮存容器的支框架或墙面固定,并采用金属软管保护。
(6)灭火剂输送管道的安装灭火剂输送管道的安装和一般工业管道的安装要求和作法非常相近。
因此在安装时一定要遵守工业管道施工及验收规范中的有关规定。
下面是根据气体灭火系统的特点提出的一些要求。
1)无缝钢管采用法兰连接时,应在焊接后进行内外热镀锌处理。
已镀锌的无缝钢管不宜焊接。
及选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的镀锌层另做防腐处理。
2)管道穿过墙壁、楼板处应安装套管。
穿墙套管的长度应及墙的厚度相等。
穿楼板的套管应高出地面50MM。
管道及套管间的空隙应采用柔性不燃材料填塞密实,以防灭火剂泄漏或传播火灾。
3)安装管道时应用支吊架将其固定牢固。
管道支吊架间距及喷淋管道的间距相同。
管道末端处应采用支架固定。
支架及喷嘴间的管道长度不应大于500MM。
公称通径大于或等于50MM的主干管道,垂直方向和水平方向至少应各设一个防晃支架。
穿过多层建筑物时,每层应设一个防晃支架,水平长度过长时应增设防晃支架。
由于气体灭火系统在释放灭火剂时,会产生较大的冲击力,因此所有的支吊架均应牢固固定在建筑物的构件上。
44)气体灭火系统不应采用四通管接头分流。
(7)灭火剂输送管道的吹扫、试验和表面涂敷气体灭火系统的管道在平时是空管,内无灭火剂流动,也就不承受压力。
但是在释放灭火剂的很短时间内,灭火剂管道将会承受较高的压力和冲击力。
此外灭火剂输送管道的使用寿命较长,需要采取必要的防腐处理。
根据我国现行标准《气体灭火系统施工及验收规范》的规定灭火剂输送管道应进行水压强度试验和气压严密性试验,以保安全。
对灭火剂输送管道的吹扫、试验和表面涂敷应按下列要求进行。
1)水压强度试验压力为设计工作压力的1.5倍;气压严密性试验压力为设计工作压力。
在不能使用水介质来进行试验的场所中,象本工程是安装在变配电室那的,这种情况则可采用气压强度试验代替,气压强度试验压力的0.8倍,或灭火剂初始喷射时系统的实际工作压力的1.2倍进行。
试验时应缓慢将压力升高至试验压力,然后关断试验气源或水源,在3min内,管网中的压力降不应超过试验压力的10%,气压试验时在管道连接处涂刷肥皂水的方法检查,水压试验时用目测的方法检查管道及管道的连接处有无渗漏。
2)气体灭火系统管网的气压严密性试验应在管网的水压或气压强度试验后进行。
试验介质一般采用空气。
试验压力为水压强度试验的2/3,或灭火剂初始喷射时系统实际工作压力。
3)管网的吹扫是管道安装工程的常规要求,对于气体灭火系统而言,由于其喷嘴的口径很小而尤显重要。
管网的吹扫应在灭火剂输送管道的气压或水压强度试验合格后,气压严密性试验前进行,吹扫气体采用压缩空气。
吹扫时在管道的末端敞开一个管口,其他管口用盲板或丝堵封堵。
有多根支管时,应对各根支管逐根吹扫。
吹扫的气流速度应不小于20M/S,在吹扫有一定时间时,用白布对准管口检查,不出现铁锈、尘渣、水渍及其他脏物为合格。
无论是强度试验、严密性试验或吹扫时应根据现场实际试验程序如实填写施工记录。
4)气体灭火管道的涂刷,一般明装管道其外表涂红色油漆,吊顶内管道或隐蔽场所内可涂刷红色色环。
管道的表面涂漆应光滑、厚度均匀一致,无流淌、脱皮、气泡等现象。
管道色环宽度一致,间距均匀。
