气体灭火系统施工方案(汇总)

气体灭火系统施工方案一、灭火剂的选择常见的灭火剂包括CO2、FM200、NOVEC1230等。

根据火灾现场的大小、形状和使用环境的特点来选择合适的灭火剂。

例如，CO2适用于密闭空间，FM200适用于较大的开放区域，NOVEC1230适用于多种类型的火灾。

二、灭火系统布局根据火灾现场的具体情况来设计灭火系统的布局。

首先需要确定灭火系统的控制区域和灭火区域，然后根据这些区域的大小、形状和使用环境来确定喷头的数量和位置。

喷头应尽量靠近火源，确保灭火剂能够快速覆盖整个火灾区域。

三、灭火系统控制设备灭火系统的控制设备包括控制阀、压力传感器、温度传感器等。

这些设备需要安装在适当的位置，以便实时监测和控制灭火系统的运行状态。

同时，还需要设置手动启动和远程控制装置，以备发生紧急情况时能够迅速启动和停止灭火系统。

四、灭火系统的排放和通风在使用气体灭火系统时，需要确保灭火剂能够迅速排放到火灾现场，并且对人员和设备的安全不会产生不良影响。

因此，在气体灭火系统的施工方案中需要考虑到火灾现场的排风和通风情况，设置合适的通风设备和通风孔。

五、灭火系统的预充压和容量计算灭火系统的预充压任务是在灭火之前，将灭火剂压缩储存于储气瓶中，以备发生火灾时可以迅速释放。

预充压应根据灭火系统的容量、灭火剂的压力和储气瓶的数量来计算。

此外，还需要考虑到灭火系统的容量和灭火剂的充注量的匹配问题，确保足够的灭火剂能够覆盖整个火灾区域。

六、灭火系统的维护与保养灭火系统的维护与保养非常重要，它直接关系到灭火系统的运行效果和寿命。

在施工方案中需要包含定期检验和维护的计划，并指定专人负责灭火系统的日常管理和保养工作。

同时，还需要制定应急处置方案，以备在灭火系统故障或失效时能够迅速采取措施。

总之，气体灭火系统施工方案是一个系统工程，需要根据实际情况进行综合考虑和设计。

通过合理的选择灭火剂、科学的布局、可靠的控制设备和完善的维护计划，可以确保气体灭火系统在使用中能够发挥最大的效益，保护人员和财产的安全。

4.8、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。

4.9、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。

4.10、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。

中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防平安.七氟丙烷气体气体灭火系统〔无管网〕4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本工程气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。

4.2、集流管上所设平安阀的动力压力为6.8±0.4Mpa。

4.4、储瓶间室温为10℃-50℃。

4.5、储存装置的布置，应便于操作、维修及防止阳光直接照射。

操作面距墙面或两操作面之间距离，4.6、七氟丙烷气体灭火管网试压：该过程申请建设方和监理方代表参加并签字认可。

4.7、喷嘴安装：试压合格后采用专用扳手安装。

4.8、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。

4.9、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。

5.0七氟丙烷〔FM200〕灭火系统调试。

5.1七氟丙烷〔FM200〕灭火系统的调试，应在系统安装并试压合格后进行。

5.2为了防止人为误操作引起系统喷放的电磁阀启动器及就地手动启动器，应严格按照安装手册进行安装。

5.4对七氟丙烷〔FM200〕灭火系统的探测器逐个进行试验，确认其动作应准确无误。

5.6检测系统的手拉启动及应急操作是否正确可靠，手/自动转换开关是否工作正常。

气体灭火自动灭火系统施工组织方案第一章、施工设计方案制订的依据我公司制订该项目气体灭火自动灭火系统的施工设计技术方案的主要依据：一、国家有关消防规范1、《火灾自动报警系统施工及验收规范》GB50166—922、《火灾自动报警系统设计规范》GBJ50163——93、《气体灭火系统施工及验收规范》GB50263—974、国际标准草案《气体灭火系统—物理性能和系统设计》ISO/CD/1452095、《电气装置安装工程施工验收规定》GBJ232——926、《建筑电气设计技术规范》GBJ116-—887、《建筑设计防火规范》GBJ50016-978、《火灾报警控制器通用技术条件》GB4717—939、《建筑构件耐火试验方法》GB9978—8810、《建筑安装工程质量检验评定标准》GBJ300—8811、《消防联动控制设备通用技术条件》GB16806—9912、《电器安装工程低压电器施工及验收规范》GB50254—9613、《建筑设计防火规范》GBJ16-87二、企业标准2、《气体灭火系统生产制造标准》3、《气体灭火系统施工及验收规范》Q/QS03—2001三、关于工程施工管理的相关管理规定。

第二章施工总体方案一、施工部署及劳动力安排1、项目部组织机构及人员资历资料派谴技术水平和管理水平强，施工经验丰富的人员组成项目经理部，并配备质检工程师、安全员、会计、材料员、库管员等管理人员。

2、劳动力安排计划拟派一个施工队，每三个人为一组,总共施工人员3人。

保证按期高质量的完成施工任务.二、主要设备、材料、构件的准备1、主要设备使用计划与程序主要设备包括药剂钢瓶、电磁阀、组合容器阀、反馈装置、喷头、喷管、箱体等，目前我公司有足够的库存,完全可以满足该工程设备及时到位.项目经理部制定设备的使用程序，严格按程序管理设备。

设备在使用过程中，要妥善保管.在领用时执行工程设备的使用管理程序。

2、施工用机具及检测设备的准备该消防工程的主要机具，一部分由我公司从西安调拨，不足部分由项目自行代购.检测设备的采购供应必须经项目总工程师严格审查之后方可采购使用。

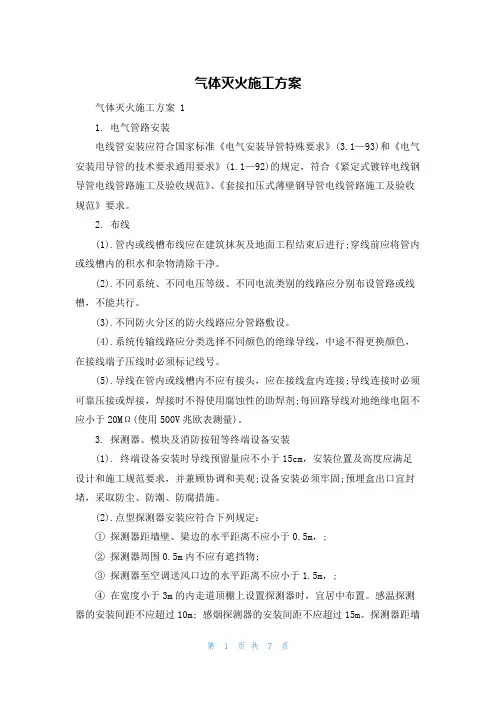

气体灭火施工方案气体灭火施工方案 11. 电气管路安装电线管安装应符合国家标准《电气安装导管特殊要求》(3.1—93)和《电气安装用导管的技术要求通用要求》(1.1—92)的规定，符合《紧定式镀锌电线钢导管电线管路施工及验收规范》、《套接扣压式薄壁钢导管电线管路施工及验收规范》要求。

2. 布线(1).管内或线槽布线应在建筑抹灰及地面工程结束后进行;穿线前应将管内或线槽内的积水和杂物清除干净。

(2).不同系统、不同电压等级、不同电流类别的线路应分别布设管路或线槽，不能共行。

(3).不同防火分区的防火线路应分管路敷设。

(4).系统传输线路应分类选择不同颜色的绝缘导线，中途不得更换颜色，在接线端子压线时必须标记线号。

(5).导线在管内或线槽内不应有接头，应在接线盒内连接;导线连接时必须可靠压接或焊接，焊接时不得使用腐蚀性的助焊剂;每回路导线对地绝缘电阻不应小于20MΩ(使用500V兆欧表测量)。

3. 探测器、模块及消防按钮等终端设备安装(1). 终端设备安装时导线预留量应不小于15cm，安装位置及高度应满足设计和施工规范要求，并兼顾协调和美观;设备安装必须牢固;预埋盒出口宜封堵，采取防尘、防潮、防腐措施。

(2).点型探测器安装应符合下列规定：① 探测器距墙壁、梁边的水平距离不应小于0.5m，;② 探测器周围0.5m内不应有遮挡物;③ 探测器至空调送风口边的水平距离不应小于1.5m，;④ 在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距不应超过10m; 感烟探测器的安装间距不应超过15m。

探测器距墙的距离不应大于探测器的安装间距的一半。

⑤ 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45。

⑥ 探测器安装时确认灯应面向便于观察的主要入口方向;探测器应在即将调试时安装，并上好防尘罩，正式运行时再拆下防尘罩。

4. 端子箱安装(1).端子箱安装高度和位置应根据设计图纸要求确定，固定应牢固，管路进箱处要带好护口，分别引入干线和支线。

气体灭火系统施工组织设计方案
一、前言
气体灭火系统是一种现代化的灭火设备，其优点包括快速灭火、无污染、对电气设备无损伤等特点，在各行业广泛应用。

气体灭火
系统的施工和安装对于防火和保护性能的保证至关重要。

在本文中，将详细介绍气体灭火系统的施工组织设计方案，以确保施工过程的
安全有效。

二、设计方案
1. 施工单位的管理组织
施工单位应设工程部、生产部、安全生产部、质量部、物资管
理部、人事部等部门。

每个部门均应有相应的职责和任务。

各部门
应相互配合，共同完成项目任务。

特别是施工现场安全管理要求严格，必须派出专业的安全生产管理人员与工程管理人员一起配合，
协同推行，确保施工现场的安全。

2. 施工现场的管理实施
施工现场应设立安全生产管理机构，并明确负责人和相应的职
责和任务。

加强安全教育和安全监管，编制安全规章制度和应急预案，确保安全生产。

应将安全技术措施贯穿整个施工过程。

在施工
过程中，禁止吸烟、施工现场要做好消防安全防护工作，并备有灭
火器材及消防器材。

严禁进行违规施工。

3. 施工方案制定。

可编辑修改精选全文完整版气体灭火系统安装施工方案本系统为无管网七氟丙烷气体灭火系统。

基本安装程序为：预埋→预埋清理→管内穿线→线路测试→探测器安装→紧急启动/停止按钮安装→声光报警安装→输入、输出模块安装→放气门灯安装→主机安装→气体防护区警示标志安装→主机单体调试→联动点调试→假负载试运行→安全操作警示牌制作→气体灭火设备运行。

七氟丙烷气体灭火装置的安装人员应经本公司严格的专业培训后才允许进行安装。

七氟丙烷气体灭火系统的管线预埋、穿线、线路测试、接地网制作安装与报警系统相同。

探测器、紧急启动/停止按钮、放气门灯及等的安装方法基本与火灾自动报警系统相同，但放气门灯的安装高度宜在各防火分区门框上方10-20cm为佳。

七氟丙烷气体灭火装置的安装位置与被保护对象的距离应不小于1.0m，在装置主出气口正前方1.0m内不允许有遮挡物。

七氟丙烷气体灭火装置安装前应有专业人员检查火灾探测器、控制器等是否完好，并火灾探测器与控制器接好，模拟火灾探测器所需温度和烟的浓度，测试输出报警正常后方能安装。

七氟丙烷气体灭火装置安装完毕应经竣工验收。

验收合格投入使用时，应由本公司专业人员检查控制器、启动模块的负载输出端无启动电压时，方可接通负载，投入正式运行。

七氟丙烷气体灭火装置应连续正常运行，不得任意中断工作。

七氟丙烷气体在各个紧急启动/停止按钮及控制主机贴上醒目的警告标志，提醒值班人员及其他工作人员在非火灾情况下，严禁按下紧急启动按钮，以免造成严重后果。

首先根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位，然后根据定位进行管线预留、预埋。

管线的预留、预埋在隐蔽以前应请建设方现场代表和监理工程师实地检查，并签证认可。

管线的预留、预埋过程中，应与土建单位密切配合施工，与土建单位保持联系与沟通，保证预留、预埋一次性到位。

管线预埋清理，做到即拆即清理，清理干净预埋管中可能渗入的水、渣等，清理的同时对预进行彻底检查有个别不通的及时想办法解决。

气体灭火的施工方案气体灭火是一种常见且有效的灭火方法，它适用于各种场所和环境下的火灾。

本文将介绍气体灭火的施工方案。

一、施工前准备工作1.灭火系统设计：根据实际情况，确定灭火系统的设计方案，包括喷头的数量和布置、气体灭火剂的种类和容量等。

2.系统安装位置选择：根据需要保护的区域和火源位置，选择合适的灭火系统安装位置。

灭火系统通常安装在天花板上，喷头的位置要能够覆盖到所有需要保护的区域。

3.系统安装材料准备：准备好所需的安装材料，包括管道、喷头、控制阀等。

4.施工区域准备：确保施工区域的环境干净，并且没有可燃物质，以防止灭火系统误操作。

5.施工人员培训：对施工人员进行相关的培训，包括气体灭火系统的工作原理、操作步骤、注意事项等。

二、施工步骤1.安装管道系统：根据设计方案，安装气体灭火系统的管道，确保管道的连接牢固，无渗漏。

2.安装喷头：根据设计方案，在需要保护的区域安装喷头。

喷头的数量和布置要根据需要保护的区域和火源位置合理确定。

3.安装控制阀：安装控制阀以控制灭火系统的启动和停止。

控制阀应该安装在容易接近的位置，方便操作人员操作。

4.安装探测器：根据需要，安装相应的火焰或烟雾探测器，作为灭火系统的启动信号源。

5.连接气瓶或储存设施：将气体灭火剂连接到灭火系统中，确保气瓶或储存设施与灭火系统的连接牢固可靠。

6.系统测试和调试：完成安装后，对灭火系统进行测试和调试，确保系统的各个组件正常工作，没有故障。

三、施工后维护1.定期检查：定期对气体灭火系统进行检查，包括管道、喷头、探测器等的检查，确保其正常工作。

2.火灾演练：定期进行火灾演练，以提高人员的灭火应急能力和操作技能。

3.替换和维修：定期更换灭火剂和消耗品，修复或更换出现故障的喷头、探测器等。

4.定期维护：定期维护灭火系统，包括清洁喷头、检查管道连接是否松动等。

气体灭火系统施工方案(汇总)一、项目背景气体灭火系统是一种常用的灭火设备，其采用气体来替代传统的水、泡沫等灭火剂，可以在灭火过程中减少对设备和物品的损伤，是一种高效、清洁的灭火方式。

本文旨在对气体灭火系统的施工方案进行综合梳理，以确保其在使用过程中具有良好的效果。

二、施工前准备在进行气体灭火系统的施工前，必须做好以下准备工作： 1. 方案设计：根据工程要求，设计合适的气体灭火系统方案，包括系统容量、管路布局等内容。

2. 材料准备：采购符合标准的气体灭火系统设备和材料，确保施工过程中使用的材料质量可靠。

3. 施工人员培训：对参与施工的人员进行相关培训，包括操作规程、安全注意事项等内容。

三、施工流程气体灭火系统的施工流程大致分为以下几个步骤： 1. 确定施工现场：清理施工现场，确保施工通道畅通。

2. 安装气体灭火系统设备：根据设计方案，安装灭火器、管道、喷头等设备。

3. 管路连接：进行管路的连接和固定，确保管路畅通，不发生漏气现象。

4. 漏气测试：对系统进行漏气测试，确保系统密封性良好。

5.系统调试：进行系统调试，确认系统工作正常。

6. 系统交付：将系统交付给使用单位，进行相关培训和验收。

四、施工注意事项在进行气体灭火系统的施工过程中，需要特别注意以下几点： - 安全第一：施工过程中要严格遵守相关的安全规程，确保施工人员的人身安全。

- 质量控制：严格按照设计要求进行施工，确保施工质量达标。

- 验收标准：在系统施工完成后，必须按照相关标准进行验收，确认系统符合规定要求。

五、施工总结气体灭火系统作为一种高效、清洁的灭火设备，其施工过程需要细致严谨，确保系统在使用过程中能够达到预期的效果。

通过本文的介绍，相信读者已经对气体灭火系统的施工方案有了更深入的了解，希望能对相关工作提供帮助。

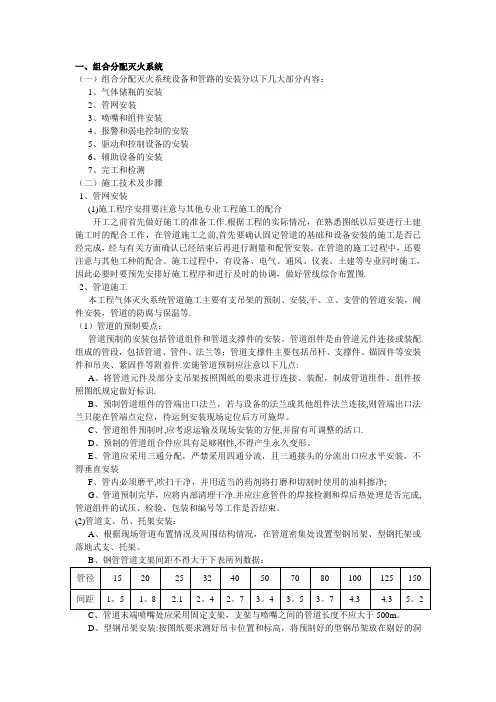

一、组合分配灭火系统（一）组合分配灭火系统设备和管路的安装分以下几大部分内容：1、气体储瓶的安装2、管网安装3、喷嘴和组件安装4、报警和弱电控制的安装5、驱动和控制设备的安装6、辅助设备的安装7、完工和检测（二）施工技术及步骤1、管网安装(1)施工程序安排要注意与其他专业工程施工的配合开工之前首先做好施工的准备工作.根据工程的实际情况，在熟悉图纸以后要进行土建施工时的配合工作，在管道施工之前,首先要确认固定管道的基础和设备安装的施工是否已经完成，经与有关方面确认已经结束后再进行测量和配管安装。

在管道的施工过程中，还要注意与其他工种的配合。

施工过程中，有设备、电气、通风、仪表、土建等专业同时施工，因此必要时要预先安排好施工程序和进行及时的协调，做好管线综合布置图.2、管道施工本工程气体灭火系统管道施工主要有支吊架的预制、安装,干、立、支管的管道安装，阀件安装，管道的防腐与保温等.（1）管道的预制要点：管道预制的安装包括管道组件和管道支撑件的安装。

管道组件是由管道元件连接或装配组成的管段，包括管道、管件、法兰等；管道支撑件主要包括吊杆、支撑件、锚固件等安装件和吊夹、紧固件等附着件.实施管道预制应注意以下几点:A、将管道元件及部分支吊架按照图纸的要求进行连接、装配，制成管道组件。

组件按照图纸规定做好标识.B、预制管道组件的管端出口法兰，若与设备的法兰或其他组件法兰连接,则管端出口法兰只能在管端点定位，待运到安装现场定位后方可施焊。

C、管道组件预制时,应考虑运输及现场安装的方便,并留有可调整的活口.D、预制的管道组合件应具有足够刚性,不得产生永久变形。

E、管道应采用三通分配，严禁采用四通分流，且三通接头的分流出口应水平安装，不得垂直安装F、管内必须磨平,吹扫干净，并用适当的药剂将打磨和切割时使用的油料擦净;G、管道预制完毕，应将内部清理干净.并应注意管件的焊接检测和焊后热处理是否完成,管道组件的试压、检验、包装和编号等工作是否结束。

第1篇一、项目背景随着科技的发展和人们对安全意识的提高，气体灭火系统在各类建筑、数据中心、实验室、博物馆等场所得到了广泛应用。

气体灭火系统具有灭火速度快、灭火后无残留物、对设备损害小等优点，能有效保护人员和财产安全。

本方案旨在为某项目提供一套科学、合理、安全的气体灭火施工方案。

二、项目概述1. 项目名称：某项目气体灭火系统施工2. 项目地点：某市某区某街道3. 项目规模：总建筑面积约10万平方米4. 项目内容：消防水池、消防泵房、消防管网、气体灭火系统、火灾报警系统等5. 施工周期：预计60天三、施工准备1. 施工组织（1）项目经理：负责全面协调、指挥和监督施工工作。

（2）项目副经理：协助项目经理进行现场管理和协调。

（3）施工班组：负责具体施工任务。

2. 施工材料（1）灭火剂：选择符合国家标准的灭火剂，如七氟丙烷、IG541等。

（2）管道：选用符合国家标准的无缝钢管、不锈钢管等。

（3）阀门、接头、法兰等：选用符合国家标准的消防专用阀门、接头、法兰等。

（4）喷头：选用符合国家标准的消防专用喷头。

（5）控制系统：选用符合国家标准的火灾报警控制器、气体灭火控制器等。

3. 施工设备（1）焊接设备：电弧焊机、氩弧焊机等。

（2）切割设备：等离子切割机、激光切割机等。

（3）吊装设备：汽车吊、履带吊等。

（4）检测设备：压力表、流量计、气体分析仪等。

四、施工流程1. 施工测量（1）测量轴线、标高、管道走向等。

（2）绘制施工平面图、剖面图等。

2. 管道安装（1）管道加工：根据施工图纸要求，对管道进行切割、焊接、坡口处理等。

（2）管道安装：按照施工图纸要求，将管道安装到位，并检查管道的水平和垂直度。

（3）管道连接：采用焊接、法兰连接等方式，将管道连接牢固。

3. 阀门、喷头安装（1）阀门安装：按照施工图纸要求，将阀门安装到位，并检查阀门的开闭状态。

（2）喷头安装：按照施工图纸要求，将喷头安装到位，并检查喷头的安装角度和距离。
