001【消火栓灭火系统水泵安装检查记录】

格式：xls
大小：12.00 KB
文档页数：1

下载文档原格式

001_05010301_室内消火栓系统安装检验批质量验收记录

室内消火栓系统安装检验批质量验收记录
单位（子单位）工程名称
施工单位
05010301 001
05010803
分部（子分部）建筑给水排水工程名称及采暖分部-室分项工程名称内给水系统子
分部
室内消火栓系统安装分项
项目负责人
检验批容量
分包单位
分包单位项目负责人
检验批部位
地下层
施工依据
地下层排水及采暖工程质量验收范》GB50242-2002
检查结果
月日
月日
验收依据
验收项目主项控目 1 室内消火栓试射试验
设计要求及最小/实际规范规定抽样数量
设计要求
/
1
室内消火栓水龙带在箱栓口朝外，并不应安装在门轴侧
第4.3.3条
/
一
般项
栓口中心距地面1.1m
±20mm
/
目2
阀门中心距箱侧面140mm ，距箱后内表面100mm
±5mm
/
《建筑给水排水及采暖工程质量验收规范》GB50242-2002
检查记录
消火栓箱体安装的垂直度
3mm
/
施工单位检查结果
监理单位验收结论
所查项目全部合格
专业工长：项目专业质量检查员：
年月日
验收合格
专业监理工程师：
监理单位验收结论
验收合格
年月日
室内消火栓系统安装分项

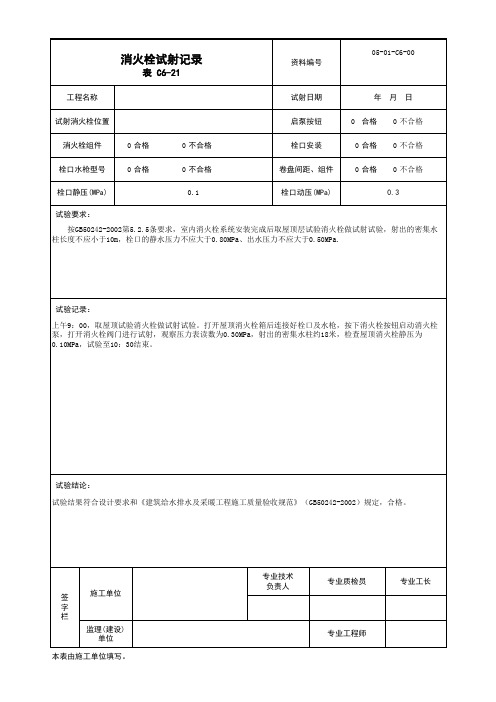

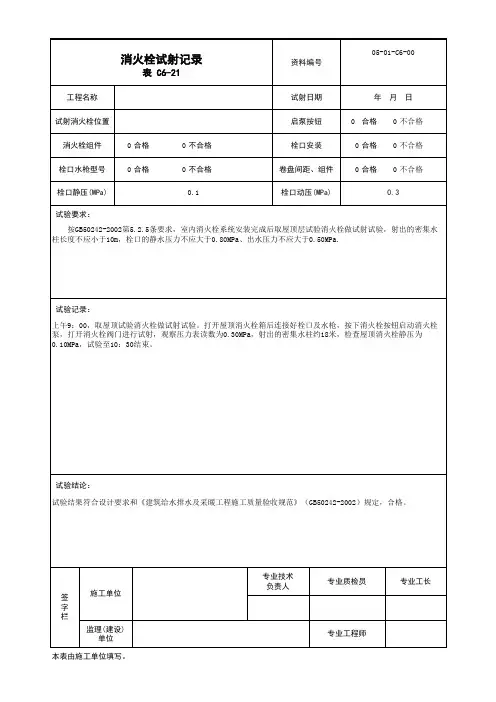

001-表C6-21 消火栓试射记录

消火栓试射记录
表 C6-21
资料编号
05-01-C6-00
工程名称
试射日期
年月日
试射消火栓位置
启泵按钮
0 合格 0 不合格
消火栓组件
0 合格
0 不合格
栓口安装
0 合格 0 不合格
栓口水枪型号
0 合格
0 不合格
卷盘间距、组件
0 合格 0 不合格
栓口静压(MPa)
0.1
栓口动压(MPa)
0.3
试验要求：
试验结论：试验结果符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）规定，合格。
签
施工单位
字栏ຫໍສະໝຸດ 监理(建设) 单位本表由施工单位填写。
专业技术负责人
专业质检员
专业工长
专业工程师
按GB50242-2002第5.2.5条要求，室内消火栓系统安装完成后取屋顶层试验消火栓做试射试验，射出的密集水柱长度不应小于10m，栓口的静水压力不应大于0.80MPa、出水压力不应大于0.50MPa.
试验记录：
上午9：00，取屋顶试验消火栓做试射试验。打开屋顶消火栓箱后连接好栓口及水枪，按下消火栓按钮启动消火栓泵，打开消火栓阀门进行试射，观察压力表读数为0.30MPa，射出的密集水柱约18米，检查屋顶消火栓静压为 0.10MPa，试验至10：30结束。

室内消火栓系统安装检验批质量验收记录

检验批容量
7.1.2.3、室内消火栓检验批部位系统安装检验批质量
验收记录《建筑给水排水及采暖工程质量验收
规范》GB50242-2002
检查记录
检查结果
主控项1室内消火 Nhomakorabea试射试验
设计要求
/
目
1
室内消火栓水龙带在箱内安放
第4.3.2条
/
栓口朝外，并不应安装在门轴侧
第4.3.3条
/
一
般项
栓口中心距地面1.1m
室内消火栓系统安装检验批质量验收记录
单位（子单位）工程名称
分部（子分部）工程名称
建筑给水排水及供暖(室内给水系统)
GD-C5-7123 分项工程名称
001 室内消火栓系统安装
施工单位
项目负责人
分包单位
分包单位项目负责人
施工依据
建筑给水排水及供暖施工方案
验收依据
验收项目
设计要求及规范规定
最小/实际抽样数量
±20mm
/
目
2
阀门中心距箱侧面140mm, 距箱后内表面100mm
±5mm
/
消火栓箱体安装的垂直度
3mm
/
施工单位检查结果
监理单位验收结论
专业工长：项目专业质量检查员：
年月日
专业监理工程师：年月日

室内消火栓系统安装检验批

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
室内消火栓试射试验
设计要求
√
符合要求
1
室内消火栓水龙带在箱内安放第4.3.2条
√ቤተ መጻሕፍቲ ባይዱ
一
栓口朝外，并不应安装在门轴侧
般项
2
栓口中心距地面1.1m允许偏差
目
阀门中心距箱侧面允许偏差140mm,
距箱后内表面100mm,允许偏差
√√√√√√√√√√
符合施工质量验收规范要求，同意验收
监理工程师 (建设单位项目专业技术负责人):
2012年11月1日
室内消火栓系统安装检验批质量验收记录 GB50242-2002
京建 050102 001
单位（子单位）工程名称
分部（子分部）工程名称
建筑给水排水及采暖(室内消火栓给水系统)
验收部位
1单元地下一至28层
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
建筑给水排水及采暖工程施工质量验收规范 GB50242-2002
±20mm
14
-7
9
7
11
0
3
15
18
3
符合要求
±5mm 1 -5 -3 -3 5 0 2 4 3 -5
消火栓箱体安装的垂直度允许偏差
3mm
1101120212
专业工长（施工员）
施工班组长
施工单位检查评定结果
主控项目全部合格,一般项目满足规范规定要求
项目专业质量检查员：
2012年11月1日
监理(建设)单位验收结论

消火栓灭火系统管道安装检查记录--

建设单位施工单位检查日期
外观检查
符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求符合设计要求
方式沟槽
连接
表面处理
变径处理
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
消火栓环管
车库第六防火分区
存在问题及处理：
消火栓灭火系统管道安装检查记录
编号:03
至
全长管径 (m) (mm)
材质
150 DN100 镀锌 150 DN100 镀锌 150 DN100 镀锌 150 DN100 镀锌 220 DN150 镀锌 220 DN150 镀锌 220 DN150 镀锌 230 DN150 镀锌 230 DN150 镀锌 260 DN150 镀锌
沟槽
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
沟槽
防腐异径配件
管道坡度
/ / / / / / / / / /
结论
合格合格合格合格合格合格合格合格合格合格
技术负责人
质检员
施工员
工程名称设计单位安装日期
管道编号
起…终
（B)-XL-a1
车库至B1天面
（B)-XL库至B2天面
（B)-XL-b2
车库至B2天面
消火栓环管
车库第一防火分区
消火栓环管
车库第二防火分区
消火栓环管
车库第三防火分区
消火栓环管

(试验与调试)室外消火栓系统安装检验批质量验收记录

/
一
般项
2
阀门安装应方向正确，启闭灵活
目
第9.3.6条
/
3
室外消火栓和消防水泵结合器安装尺寸，栓口安装高度允许偏差
±20mm
/
施工单位检查结果
专业工长（施工员）：项目专业质量检查员：
年月日
监理（建设业负责人）：
年月日注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
室外消火栓系统安装检验批质量验收记录
单位（子单位）工程名称施工单位分包单位施工依据
验收项目
05060302 001
分部（子分部）建筑给水排水及工程名称供暖/室外给水分项工程名称管网
试验与调试
项目负责人
分包单位项目负责人
验收依据
检验批容量
(试验与调试)室外检验批部位消火栓系统安装检
验批《建筑给水排水及采暖工程质量
验收规范》GB50242-2002
设计要求及最小/实际规范规定抽样数量
检查记录
检查结果
1 系统水压试验
主控项目 2 管道冲洗
第9.3.1条
/
第9.3.2条
/
3
消防水泵结合器和室外消火栓位置标识
第9.3.3条
/
1 地下式消防水泵接合器、消火栓安装第9.3.5条

001-消火栓灭火系统阀门抽样检查试验记录

强度压力 (MPa) 2.4 2.4 2.4 2.4 2.4 2.4 2.4
试验经过及问题处理：
建设(监理) 单位技术负责人代表：质检员
门抽样检查试验记录
阀门总数抽样比试验日期强度试验压力 (MPa) 2.4 2.4 2.4 2.4 2.4 2.4 2.4 时间 (min) 60 60 60 60 60 60 60 压降 (MPa) 0.01 0.01 0.01 0.01 0.01 0.01 0.01 结论合格合格合格合格合格合格合格压力 (MPa) 1.8 1.8 1.8 1.8 1.8 1.8 1.8 217 10% 年月日
编号:C-2
严密性试验时间 (min) 30 30 30 30 30 30 30 结论合格合格合格合格合格合格页
消火栓灭火系统阀门抽样检查试验记录
工程名称建设单位施工单位序号 1 2 3 4 5 6 7 阀门名称消防栓阀门消防栓阀门消防栓阀门消防栓阀门消防栓阀门消防栓阀门消防栓阀门南京中建化工设备制造有限公司新建厂区工程中建安装工程有限公司中建安装工程有限公司规格型号 DN65 DN65 DN65 DN65 DN65 DN65 DN65 生产厂商工作压力 (MPa) 1.0 1.0 1.0 1.0 1.0 1.0 1.0 阀门总数抽样比试验日期

消火栓系统施工检查记录

消火栓系统施工检查记录表1施工现场质量管理检查记录
消火栓系统施工检查记录
表2-1施工过程质量检查记录
消火栓系统施工检查记录表2-2施工过程质量检查记录
消火栓系统施工检查记录表2-3施工过程质量检查记录
消火栓系统施工检查记录表2-4施工过程质量检查记录
消火栓系统施工检查记录
消火栓系统施工检查记录表2-9施工过程质量检查记录
消火栓系统施工检查记录表2-10施工过程质量检查记录
消火栓系统施工检查记录表2-11系统试压记录
消火栓系统施工检查记录
消火栓系统施工检查记录
表2-13安全阀、减压孔板、减压阀试验记录
消火栓系统施工检查记录表2-14阀门及水泵接合器试验记录
消火栓系统施工检查记录
消火栓系统施工检查记录表2-15联动试验记录
消火栓系统工程验收记录表3工程质量控制资料核查记录
消火栓系统工程验收记录表4-1工程验收记录
消火栓系统工程验收记录表4-2工程验收记录
消火栓系统工程验收记录
表4-3工程验收记录
消火栓系统工程验收记录表4-4工程验收记录
消火栓系统工程验收记录表4-8工程验收记录
消火栓系统工程验收记录表4-9工程验收记录
消火栓系统工程验收记录。

室外消火栓系统安装检验批质量验收记录

/
一
般项
2
阀门安装应方向正确，启闭灵活
目
合器安装尺寸，栓口安装高度允许偏差
±20mm
/
施工单位检查结果
专业工长（施工员）：项目专业质量检查员：
年月日
监理（建设）单位验收结论
专业监理工程师（建设单位项目专业负责人）：
年月日注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
室外消火栓系统安装检验批质量验收记录
单位（子单位）工程名称施工单位分包单位施工依据
验收项目
分部（子分部）建筑给水排水及工程名称供暖/室外给水分项工程名称管网
05060201 001
室外消火栓系统安装
项目负责人
检验批容量
分包单位项目负责人
验收依据
检验批部位
室外消火栓系统安装检验批
《建筑给水排水及采暖工程质量验收规范》GB50242-2002
设计要求及最小/实际规范规定抽样数量
检查记录
检查结果
1 系统水压试验
主控项目 2 管道冲洗
第9.3.1条
/
第9.3.2条
/
3
消防水泵结合器和室外消火栓位置标识
第9.3.3条
/
1 地下式消防水泵接合器、消火栓安装第9.3.5条

消火栓系统施工安装质量记录资料

消火栓系统施工安装质量记录资料简介本文档是关于消火栓系统施工安装质量的记录资料，记录消火栓系统施工安装全过程中的各项要求、规范和检验结果。

设计要求消火栓系统设计方案应符合以下要求：•消火栓系统布置合理：消防车能够进入现场，并能够直接缆至火灾现场水源设施，在不同区域配备不同消火器材，满足不同区域的消防水源要求。

•所有设备应符合国家及行业规范。

•管道在墙体中或者地下埋暗管中时，应开设检修口，便于维护和清洗。

施工要求工艺流程消防工程施工流程应符合以下要求：1.消火栓系统施工前，应经过验收，满足建设单位、设计方要求及国家针对建筑消防规范的要求。

2.施工图应符合设计要求，所有材料必须符合规范要求。

3.工程施工过程必须按照设计方案进行。

4.施工场地应划分成安全区、施工区、临时材料堆放区、机械设备操作区和检验区等。

5.施工时应按图纸指引材料准确型合，所有管道和配件等应进行喷酸除锈、热浸锌（或喷漆）防腐。

施工检验施工过程中需要进行检查、测试，以检验消火栓系统的质量和可靠性。

应分别进行以下几步检查、测试：•安装附件的包装应符合规范的要求，产品应符合标准，检查固定和防震措施是否符合要求。

•消火栓系统内部的所有管道、阀门、各类接头等应安装妥当，管道内部不能有扭曲、弯曲、变形等情况。

•各类管接头和阀门必须作业正常，无漏水和泄露现象。

•消火栓系统应于灌水测试前清洗内部管线，清除管内污物和残留物，确保水质干净，无杂质、无气泡。

•进行漏水试验，应在满负荷工作时，检查消火栓系统中是否有漏水现象，并对漏水的情况及时进行处理。

•进行启动测试，应按照检测图纸及其说明进行检测，检查阀门、泵房、泵类、水泵、水位计等的正常性。

可见，消火栓系统是保障建筑安全稳定、防火控制的重要设施。

而在消火栓系统施工安装过程中，需要按规范进行设计、施工、检验等各项工艺，以确保消火栓系统的质量和可靠性。

最终，建立全面的施工安装质量记录资料，可以用于工程验收，避免后期潜在的问题。
