顶管机产品介绍

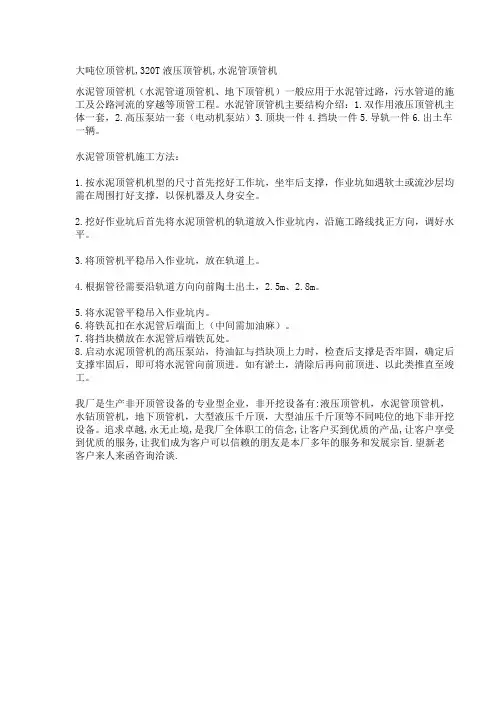

大吨位顶管机,320T液压顶管机,水泥管顶管机
水泥管顶管机（水泥管道顶管机、地下顶管机）一般应用于水泥管过路，污水管道的施工及公路河流的穿越等顶管工程。

水泥管顶管机主要结构介绍：1.双作用液压顶管机主体一套，2.高压泵站一套（电动机泵站）3.顶块一件4.挡块一件5.导轨一件6.出土车一辆。

水泥管顶管机施工方法：
1.按水泥顶管机机型的尺寸首先挖好工作坑，坐牢后支撑，作业坑如遇软土或流沙层均需在周围打好支撑，以保机器及人身安全。

2.挖好作业坑后首先将水泥顶管机的轨道放入作业坑内，沿施工路线找正方向，调好水平。

3.将顶管机平稳吊入作业坑，放在轨道上。

4.根据管径需要沿轨道方向向前陶土出土，2.5m、2.8m。

5.将水泥管平稳吊入作业坑内。

6.将铁瓦扣在水泥管后端面上（中间需加油麻）。

7.将挡块横放在水泥管后端铁瓦处。

8.启动水泥顶管机的高压泵站，待油缸与挡块顶上力时，检查后支撑是否牢固，确定后支撑牢固后，即可将水泥管向前顶进。

如有淤土，清除后再向前顶进、以此类推直至竣工。

我厂是生产非开顶管设备的专业型企业，非开挖设备有:液压顶管机，水泥管顶管机，水钻顶管机，地下顶管机，大型液压千斤顶，大型油压千斤顶等不同吨位的地下非开挖设备。

追求卓越,永无止境,是我厂全体职工的信念,让客户买到优质的产品,让客户享受到优质的服务,让我们成为客户可以信赖的朋友是本厂多年的服务和发展宗旨.望新老客户来人来函咨询洽谈.。

φ2400泥水顶管机参数φ2400泥水顶管机是一种用于隧道施工的专业设备，它主要用于岩土和软土中进行隧道掘进和支护。

该设备具有高效、安全、节能的特点，能够大大提高隧道施工的效率和质量。

首先，φ2400泥水顶管机的外形尺寸为4500mmx2400mmx1700mm，总重约为3000kg。

它采用液压传动系统，动力来源为液压泵站，泥浆泵站以及电控柜等。

泥水顶管机的整体结构紧凑，操作简单，便于调整和维护。

其次，φ2400泥水顶管机具有可靠的动力系统。

它采用进口柴油发动机或电动机作为动力源，能够提供稳定的动力输出。

同时，该设备采用液压传动系统，具有动力大、加速快、运行平稳的特点，能够适应各种工况和地质条件。

此外，φ2400泥水顶管机具有强大的掘进和推进能力。

设备采用排土螺旋刀盘和切削刀盘，能够有效地切割和排出地层土壤。

同时，顶管机配备了强大的液压顶推系统，能够实现快速、平稳地推进管片。

该设备还配备了高效的泥浆隔离系统，能够有效地分离泥浆和砂石，保证施工现场的清洁。

此外，φ2400泥水顶管机具有灵活的操作控制系统。

它采用先进的液压控制技术和电子控制技术，可以实现对设备的精确控制。

操作人员可以通过触摸屏对顶管机进行控制，实时监测各个参数的变化，并及时调整。

此外，该设备还配备了故障诊断系统和报警系统，能够及时发现和排除故障，确保施工过程的安全和稳定。

最后，φ2400泥水顶管机具有良好的适应性和可靠性。

它可以根据不同的地质条件和隧道要求进行调整和适应。

同时，该设备采用先进的工艺和材料，具有优异的耐磨性和抗腐蚀性，能够在恶劣的环境下长时间运行。

此外，φ2400泥水顶管机还具有较低的能耗和噪音，符合环保要求。

总之，φ2400泥水顶管机是一种具有高效、安全、节能的隧道施工设备。

它具有可靠的动力系统，强大的掘进和推进能力，灵活的操作控制系统，良好的适应性和可靠性。

在隧道施工中，它能够提高工作效率，保证工程质量，减少人力和资源的消耗，是一种不可或缺的重要设备。

一、主要技术参数TP2000顶管机构造请参阅附图1。

TP2400顶管机构造请参阅附图2。

它们主要由切削搅拌系统、动力系统、纠偏及液压系统、壳体、螺旋输送机、机内进排泥系统、测量显示系统、电气操作系统等组成。

这两种顶管机除壳体、刀盘外其它均为通用件。

主要技术参数如下：1．TP2000顶管机壳体外径φ2420mm 2．TP2000顶管机总长4900+12500mm 3．TP2400顶管机壳体外径φ2900mm 4．TP2400顶管机总长4900+12500mm 5．刀盘最大转矩575KN-m 6．刀盘转速 1.53r/min 7.刀盘电机30KW-4(3台) 8．螺旋输送机电机22KW-4 9.螺旋输送机叶片直径φ390mm 10．螺旋输送机转速16r/min 11．螺旋输送机排土量30m3/h 12．纠偏油泵电机 2.2KW-4 13.纠偏油缸总行程70mm 14．纠偏油缸最大推力80T×8=640T15．最大纠偏角度3°16．油泵最高工作压力31.5Mpa 17．装机容量115kw 18．整机重量约30T 19．对抗土压力≤50T/㎡二、主要构造TP2000、TP2400顶管机构造如附图所示。

切削搅拌刀盘布置在顶管机的最前端、泥土舱内。

隔舱板把前壳体分为两舱：左边为泥土舱，右边为动力舱。

螺旋输送机呈倾斜状安装在隔舱板上，螺旋杆伸到泥土舱内。

在隔舱板的中上部两侧开有人孔。

在人孔各安装一只隔膜式压力表。

前、后壳体之间由呈“井”字形分布的8台纠偏油缸联接。

后壳体插入前壳体的间隙里有两道密封圈。

它能确保在纠偏过程中此间隙里不会发生渗漏。

同时，在前、后壳体联接处焊有防偏转装置的插销，有效地防止前、后壳体的相对偏转。

电气控制系统和纠偏油泵均安装在后壳体内，后壳体的左边是电气柜，右边的前部是机内纠偏油泵站，后部是机内操纵台。

操作人员通过机内操纵台来操纵和控制顶管机的所有动作。

在操纵台的立面板上有一只机内状态显示器和一只数字显示的倾斜仪表，能够清楚地反映出顶管机的工作情况，以及顶管机在顶进过程中所处的水平方向的状态，以便于判断高程纠偏的效果和顶管机的趋势。

徐工顶管机是一种用于施工地下管道的设备，以下是一般情况下徐工顶管机的技术参数：
1. 驱动方式：液压驱动
2. 最大推力：取决于具体型号，通常在1000吨至2000吨之间
3. 推进速度：根据具体条件而有所不同，通常在0.6米/分钟至1.2米/分钟之间
4. 最大管道直径：通常为300毫米至3500毫米之间
5. 最大推进距离：取决于具体型号和项目需求，通常在50米至100米之间
6. 顶管机重量：根据具体型号而有所不同，通常在50吨至150吨之间
7. 控制系统：采用先进的液压控制系统和电子控制系统，以确保精确的操作和安全性能
8. 动力来源：通常使用柴油发动机或电动机作为动力来源
9. 操作方式：可通过遥控器或操作室进行操作
10. 其他特点：徐工顶管机通常具备自动化程度高、施工效率高、稳定性好、适应性强等特点。

请注意，以上技术参数仅供参考，实际参数可能因不同型号和配置的变化而有所不同。

具体的技术参数应以徐工公司提供的官方资料为准。

1。

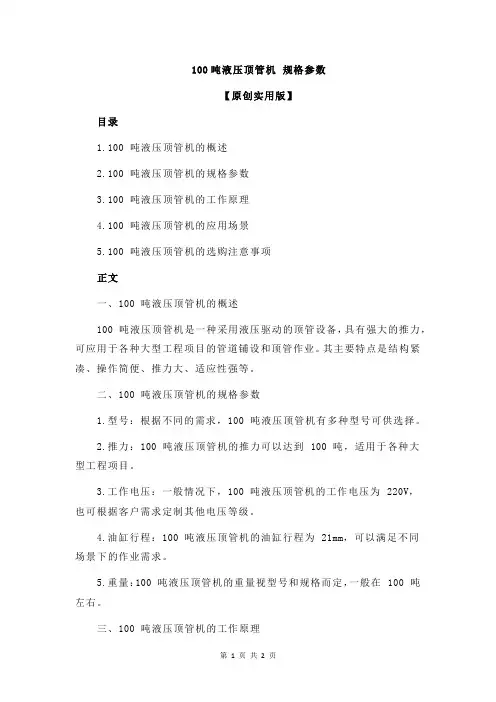

100吨液压顶管机规格参数【原创实用版】目录1.100 吨液压顶管机的概述2.100 吨液压顶管机的规格参数3.100 吨液压顶管机的工作原理4.100 吨液压顶管机的应用场景5.100 吨液压顶管机的选购注意事项正文一、100 吨液压顶管机的概述100 吨液压顶管机是一种采用液压驱动的顶管设备，具有强大的推力，可应用于各种大型工程项目的管道铺设和顶管作业。

其主要特点是结构紧凑、操作简便、推力大、适应性强等。

二、100 吨液压顶管机的规格参数1.型号：根据不同的需求，100 吨液压顶管机有多种型号可供选择。

2.推力：100 吨液压顶管机的推力可以达到 100 吨，适用于各种大型工程项目。

3.工作电压：一般情况下，100 吨液压顶管机的工作电压为 220V，也可根据客户需求定制其他电压等级。

4.油缸行程：100 吨液压顶管机的油缸行程为 21mm，可以满足不同场景下的作业需求。

5.重量：100 吨液压顶管机的重量视型号和规格而定，一般在 100 吨左右。

三、100 吨液压顶管机的工作原理100 吨液压顶管机主要通过液压驱动油缸，将油缸产生的推力传递给顶管，从而实现管道的铺设和顶管作业。

其工作原理简单，但功率强大，可以满足各种大型工程项目的需求。

四、100 吨液压顶管机的应用场景100 吨液压顶管机广泛应用于各类大型工程项目中，如隧道开挖、地铁建设、管道铺设等。

其强大的推力可以轻松应对各种复杂的施工环境。

五、100 吨液压顶管机的选购注意事项1.选择正规厂家：购买 100 吨液压顶管机时，应选择正规厂家，保证产品质量和售后服务。

2.考虑使用场景：购买前应充分了解自己的使用需求，选择适合的型号和规格。

3.检查设备性能：购买前应检查设备的推力、行程等性能参数，确保设备可以满足自己的需求。

φ2400泥水顶管机参数φ2400泥水顶管机是一种专用于施工隧道工程的机械设备。

它具有高效、精准的顶管作业能力，能够有效地减少人力投入和工程时间，提高施工效率。

了解和掌握φ2400泥水顶管机的参数是进行顶管施工的基础，下面将对φ2400泥水顶管机的参数进行详细介绍。

1. 机器型号和尺寸：φ2400泥水顶管机的机器型号为φ2400，代表其顶管管径为2400毫米。

机器的尺寸为长度、宽度和高度分别为6000毫米、2400毫米和2200毫米，适合进行大口径隧道的施工。

2. 机器重量和功率：φ2400泥水顶管机的重量为35吨，它的底盘结构坚固，具有较强的稳定性和承载能力。

机器的功率为160千瓦，能够提供足够的动力来应对各种施工情况。

3. 顶管推进能力：φ2400泥水顶管机具有优秀的顶管推进能力，能够在各种地质条件下稳定推进。

其最大顶管推进力为2400吨，推进速度为0.1-2.0米/分钟，能够满足大口径隧道的顶管要求。

4. 推进盾构的尺寸：φ2400泥水顶管机的推进盾构尺寸为内径2400毫米，外径2440毫米，盾构壳体采用高强度钢板制作，能够承受较大的推进力和地下水压力。

5. 顶管管片尺寸：φ2400泥水顶管机的顶管管片尺寸为长度为1800毫米，宽度为2000毫米，厚度为80毫米。

管片采用高强度混凝土材料制作，具有较好的承载能力和防水性能。

6. 推进方式：φ2400泥水顶管机采用液压推进方式，通过液压缸提供推进力。

液压系统具有较高的工作压力和流量，能够满足顶管机的推进需求。

7. 注浆系统：φ2400泥水顶管机配备了注浆系统，能够在推进过程中进行注浆，加固地层，提高隧道的稳定性。

注浆系统能够实现自动化操作，提高施工效率。

8. 控制系统：φ2400泥水顶管机的控制系统采用PLC控制，具有自动化程度高、操作简单的特点。

操作人员可以通过触摸屏进行参数设定和监控，实现对顶管机的精准控制。

总结：φ2400泥水顶管机是一种适用于大口径隧道工程的专用机械设备。

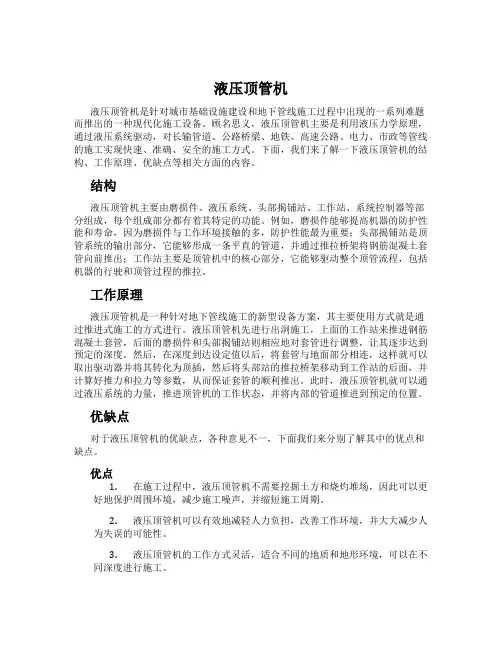

液压顶管机液压顶管机是针对城市基础设施建设和地下管线施工过程中出现的一系列难题而推出的一种现代化施工设备。

顾名思义，液压顶管机主要是利用液压力学原理，通过液压系统驱动，对长输管道、公路桥梁、地铁、高速公路、电力、市政等管线的施工实现快速、准确、安全的施工方式。

下面，我们来了解一下液压顶管机的结构、工作原理、优缺点等相关方面的内容。

结构液压顶管机主要由磨损件、液压系统、头部揭铺站、工作站、系统控制器等部分组成，每个组成部分都有着其特定的功能。

例如，磨损件能够提高机器的防护性能和寿命，因为磨损件与工作环境接触的多，防护性能最为重要；头部揭铺站是顶管系统的输出部分，它能够形成一条平直的管道，并通过推拉桥架将钢筋混凝土套管向前推出；工作站主要是顶管机中的核心部分，它能够驱动整个顶管流程，包括机器的行驶和顶管过程的推拉。

工作原理液压顶管机是一种针对地下管线施工的新型设备方案，其主要使用方式就是通过推进式施工的方式进行。

液压顶管机先进行出洞施工，上面的工作站来推进钢筋混凝土套管，后面的磨损件和头部揭铺站则相应地对套管进行调整，让其逐步达到预定的深度。

然后，在深度到达设定值以后，将套管与地面部分相连，这样就可以取出驱动器并将其转化为顶插，然后将头部站的推拉桥架移动到工作站的后面，并计算好推力和拉力等参数，从而保证套管的顺利推出。

此时，液压顶管机就可以通过液压系统的力量，推进顶管机的工作状态，并将内部的管道推进到预定的位置。

优缺点对于液压顶管机的优缺点，各种意见不一，下面我们来分别了解其中的优点和缺点。

优点1.在施工过程中，液压顶管机不需要挖掘土方和烧灼堆场，因此可以更好地保护周围环境，减少施工噪声，并缩短施工周期。

2.液压顶管机可以有效地减轻人力负担，改善工作环境，并大大减少人为失误的可能性。

3.液压顶管机的工作方式灵活，适合不同的地质和地形环境，可以在不同深度进行施工。

缺点1.液压顶管机需要配备各种机器人和设备，其造价和维护成本高，对施工企业的建设资金有一定要求。

顶管机（液压）热线138********顶管机 30吨顶管机 60吨顶管机 120吨顶管机 200吨顶管机 320吨顶管机 500吨顶管机我⼚为⽣产液压顶管机,⽔泥管顶管机, ⽔钻顶管机 ,⾮开挖设备的专业⼚家,其⽣产历史已有12年之久产品终⾝保修,上门技术指导是本⼚⼀贯的宗旨,本⼚⾃主研发的顶管机,⽔泥管顶管机,液压顶管机,⾮开挖设备利⽤油缸的拉⼒先将顶杆由公路、铁路或其他建筑物的⼀侧 ( 地表 l-5 ⽶ ) 将顶杆逐段顶⾄对⾯出⼝然后才将顶头卸下装上锥形拉头 , 并将所需辅设的管线与拉头尾端接牢固然后利⽤油备⼯的推⼒回拖扩孔将管线辅设成功。

液压顶管机产品型号主要有：60T/2、80T/2、100T/2、120T/2，扩孔直径分别可达φ550、φ650、φ750、φ850 施⼯距离可达到50⽶⾄80⽶。

⼤直径⽔泥管,钢管顶管机组分为300T,500T,650T三种型号,可顶管径为0.8m-3m.液压顶管机主要结构由四⼤部分组成。

（1）主体部分：主要由两个双作⽤液压油缸组成。

（2）液压泵站⼀个，分别配有柴油机泵站和电动机泵站。

(3) ⽀撑板两块，作⽤是固定机器和⽀撑坑壁。

(4) 顶杆与拉头：作⽤是顶进和回拖扩孔。

该系列产品型号主要有：60T/2、80T/2、100T/2、120T/2，扩孔直径分别可达φ550、φ650、φ750、φ850施⼯距离可达到50⽶⾄80⽶。

⽔泥管顶管机主要⽤于⼤⼝径⽔泥管道的辅设，系列产品有200T/1、300T/1、500T/1，顶管⼝直径为0.8⽶—3⽶，须⼈⼯掏⼟逐段顶进。

专业⽣产，批发价格，货到付款，上门培训。

⽔泥管顶管机（320吨）适⽤于2000mm⼝径以下⽔泥管⾮开挖铺设⼯程。

⽔泥管液压顶管机是⽬前国内中⼩⼝径⽔泥管⾮开挖施⼯中应⽤最⼴泛的⼀种，顶管⼝直径为0.8⽶―3⽶，须⼈⼯掏⼟逐段顶进。

⽔泥管液压顶管机输出⼒⼤、重量轻、远距离操作，适⽤于各种⼟质，在流沙层、砾⽯层、细沙层，风化岩等复杂地质中均可成功铺设。

液压顶管机主体部分液压顶管机主体部分液压顶管机主体部分液压顶管机柴油泵站部分液压顶管机回拖锥体液压顶管机顶进钻杆简易图液压顶管机整体缩图产品说明：液压顶管机组主要结构由四大部分组成，主体部分：主要由两个双作用液压油缸组成。

液压泵站：分别配有柴油机泵站和电动机泵站。

支撑板：作用是固定机器和支撑坑壁。

顶杆与拉头：作用是顶进和回拖扩孔。

该系列产品型号主要有：60T/3、80T/3、100T/3、120T/3，扩孔直径≤φ850mm,施工距离≤120米。

该机操作简单，使用寿命较长，维修方便是中小型非开挖机械与工程施工单位的必备工具。

订购本公司液压顶管机后本公司将派出技术人员，到施工现场进行技术指导，及机器调试工作。

产品说明：大直径水泥管地下液压顶管机是我厂科技员工精心研制成功的一种辅设地下管线的理想设备，它具有方向准、回拖力大、施工速度快、操作简便、易保管，易运输等特点。

造型美观，经济实惠，是电力、电信、广电、燃气、铁路等部门辅设地下管线的最佳选择该系列主要用于大口径水泥管道的辅设，系列产品有200T/1、300T/1、500T/1，顶管口直径为0.8米—3米，须人工掏土逐段顶进。

小型吊物机水钻1.小型顶管机：又称水钻顶管机，水利工程专用顶管机，其特点是小巧灵活，改变了液压顶管机的工作效率，一般土质顶进速度为米／2分钟，是普通液压顶管速度的十几倍，而且顶杆采用高强度可注水式顶杆，在工作行进过程中，采用注水方式把残留费土改变成泥浆流出，从而减少了顶力摩擦，同是也改变了土质的韧性。

2.小型顶管机前方配有合金钻头，即使是岩石，楼板，非金属坚固物体，也能够顺利穿过，遇到坚固物体时，不跑偏不打滑，但直接影响进程速度，请使用时分辨好地下是否有其他物体。

小型顶管机在一般情况下可采用直顶式顶管，注：（在口径小长度短的情况下）一般口径小于20—40MM长度不大于49M的情况下可采用直接顶入，不用注水，大大节省了工作时间。
