升压站受电前质量监督检查实施大纲

输电线路和升压站受电前监检监理汇报材料输电线路和升压站受电前监检监理汇报材料应由本人根据自身实际情况书写，以下仅供参考，请您根据自身实际情况撰写。

输电线路和升压站受电前监检监理汇报材料一、工程概况本工程为输电线路和升压站受电前监检监理项目，旨在确保输电线路和升压站在受电前符合相关标准和规定，保证电力系统的安全稳定运行。

本项目包括对输电线路和升压站的设备、设施、安全等方面的检查和监测，以及对相关人员的培训和管理等工作。

二、监理工作概述在本项目中，我们采用了多种监理手段和方法，以确保项目的顺利实施。

具体包括：1. 制定详细的监理计划和方案，明确各阶段的工作重点和要求；2. 对输电线路和升压站的设备、设施进行全面的检查和监测，确保其符合相关标准和规定；3. 对相关人员进行培训和管理，提高其技能和素质；4. 制定应急预案和处理措施，应对可能出现的紧急情况；5. 及时汇报工作进展和发现的问题，与相关部门和人员进行沟通和协调。

三、监理工作实施情况在具体实施过程中，我们按照既定的监理计划和方案开展工作，取得了显著的成效。

具体包括：1. 对输电线路和升压站的设备、设施进行了全面的检查和监测，未发现任何安全隐患；2. 对相关人员进行培训和管理，提高了其技能和素质；3. 制定了应急预案和处理措施，应对可能出现的紧急情况；4. 及时汇报工作进展和发现的问题，与相关部门和人员进行沟通和协调。

四、存在的问题和改进措施在本项目中，我们也发现了一些问题和不足之处。

具体包括：1. 部分设备的维护保养不够及时，需要加强设备的日常维护和管理；2. 部分人员的技能水平还有待提高，需要加强培训和实践锻炼；3. 部分应急预案的针对性还不够强，需要进一步完善和优化。

为了解决这些问题，我们采取了以下改进措施：1. 加强设备的日常维护和管理，确保设备的正常运行和使用寿命；2. 加强培训和实践锻炼，提高相关人员的技能水平和工作能力；3. 进一步完善和优化应急预案，提高其针对性和实用性。

光伏发电升压站受电前监督检查1 总则1.0.1 本阶段检查应在升压站受电前完成。

2 监督检查前应具备的条件2.0.1 与受电有关的建筑工程、电气设备安装及调试工程已全部按设计完成并验收合格，不符合项已整改闭环。

2.0.2 生产运行准备工作已经就绪。

3 责任主体质量行为的监督检查3.1 建设单位3.1.1 本阶段工程采用的专业标准清单已审批。

3.1.2 组织完成设计交底和施工图会检。

3.1.3 按合同约定组织设备制造厂进行技术交底。

3.1.4 组织完成建筑、安装和调试单位工程的验收。

3.1.5 启动验收委员会已成立，各工作组按职责正常开展工作。

3.1.6 受电方案已取得电网调度部门批准，设备命名文件已下达并执行，保护定值审批手续齐全并整定复核。

3.1.7 组织进行本阶段工程建设有关质量强制性标准（强制性条文）实施情况的检查。

3.1.8 受电后的管理方式已确定。

3.1.9 各阶段质量监督检查提出的整改意见已整改闭环。

3.2 设计单位3.2.1 设计更改文件完整，手续齐全。

3.2.2 本阶段工程建设有关质量强制性标准（强制性条文）已执行。

3.2.3 设计代表到位，处理问题及时。

3.2.4 按规定参加质量验收。

3.2.5 进行了本阶段工程实体质量与设计符合性的确认。

3.3 监理单位3.3.1 项目监理机构健全，监理人员专业配备及数量符合合同约定，资格满足要求；人员变更手续符合相关规定。

3.3.2 检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。

3.3.3 专业施工组织设计、施工方案、作业指导书等已审核。

3.3.4 按规定对施工现场质量管理进行检查。

3.3.5 组织或参加材料进场和设备、构配件开箱检查验收以及原材料见证取样。

3.3.6 按规定对设定的工程质量控制点进行巡视、平行检验或旁站。

3.3.7 按照施工质量验收范围划分表完成规定的验收工作；隐蔽工程及分部、分项工程验收记录签证齐全；按规定完成施工和调试项目质量验收并汇总。

附件1:电力建设工程质量监督检查典型大纲（风力发电部分)电力建设工程质量监督总站发布2009年5月编制说明为适应风力发电建设工程质量监督工作的需要，加强对工程建设各责任主体的质量行为和“工程建设标准强制性条文”执行情况的监督,促进工程质量管理和投产水平不断提高，电力建设工程质量监督总站组织编制了《电力建设工程质量监督检查典型大纲(风力发电部分）》。

本大纲是在山西省电力建设工程质量监督中心站编制并试用的基础上，吸纳了由江苏省电力建设工程质量监督中心站、内蒙古电力建设工程质量监督中心站分别编制的《风电建设工程质量监督检查大纲》中机务专业的相关内容而形成的。

电力建设工程质量监督总站于2009年4月28日,在南京组织部分电力建设工程质量监督中心站的代表和专家，对本大纲进行了正式审查。

根据审查意见，对大纲进行了修改、完善，形成了本版本。

《电力建设工程质量监督检查典型大纲（风力发电部分）》包括《风电场首次及土建工程质量监督检查典型大纲》、《风电场升压站受电前及首批风机并网前工程质量监督检查典型大纲》和《风电场整套启动试运前工程质量监督检查典型大纲》三个阶段性监检大纲，适用于接入公用电网的风电工程。

由于风电工程主要是由升压站和若干台风力发电机组组成，不同地区的建设特点存在差异，本大纲引入了风机“批”的概念，即可以是1—N台的任意数量。

第一阶段的监检在首批风机基础完成后即可进行,后续完成的其它风机基础可在下一阶段再进行抽检。

同样,第二阶段的监检在首批风机基本具备并网条件后进行，其它批次的风机可在下一阶段再进行抽检；当风机数量较多、建设周期较长或工程责任主体发生变化时，可按“批”增加巡检.第三阶段“整套启动试运前”的监检，是指本期工程最后一台风机调试试运验收结束后进行的监督检查.关于场内架空电力线路工程和电力电缆工程，各中心站可视具体情况酌定工程质量监督检查办法。

中心站可自行监督,也可授权现场质监站监督，质检依据可参照总站2005年颁发的《送电线路工程质量监督检查典型大纲》，GB 50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》、DL/T 5161.5-2002《电气装置安装工程质量检验及评定规程电缆线路施工质量检验》等。

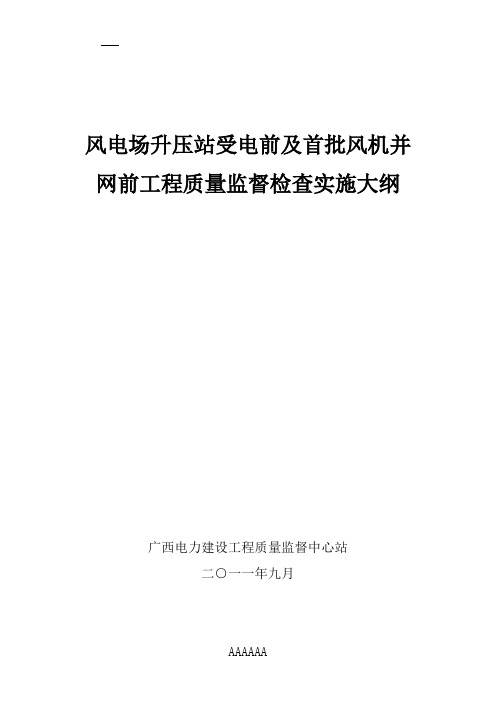

风电场升压站受电前及首批风机并网前工程质量监督检查实施大纲广西电力建设工程质量监督中心站二○一一年九月1 总则1.0.1依据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》，为统一广西风电场建设工程（以下简称风电工程）的质量监督工作程序、方法和内容，规范工程建设各责任主体及有关机构的质量行为，加强电力建设工程质量管理，保证工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，制定风电工程3个阶段性质量监督检查实施大纲。

凡接入广西公用电网的风电工程项目，包括各类投资方式的新建、扩建、改建的工程，均应按上述相关大纲的规定进行质量监督检查。

1.0.2 《风电场升压站受电前及首批风机并网前工程质量监督检查实施大纲》(以下简称本“大纲”) 适用于广西电力建设工程质量监督中心站(以下简称中心站)对以110kV及以上电压等级接入广西公用电网的风电工程升压站受电前及第一批风力发电机组（以下简称风机）并网前阶段的质量监督检查。

对以110kV以下电压等级接入电网的风电工程，可参照执行。

1.0.3本次检查的主要内容包括：（1）按本“大纲”下述要求进行监督检查；（2）按《风电场首次及土建工程质量监督检查实施大纲》中土建部分的要求，对首检之后施工的风电场（包括升压站及风电机组）土建工程进行抽查性的监督检查，具体可按总站2005年颁发的《变电站土建工程质量监督检查典型大纲》执行。

1.0.4质量监督检查以重点抽查的方法进行。

检查工程建设各责任主体质量行时，对各“大纲”中重复性的条款一般只抽查一次。

凡经检查符合规定，在后续工程中又未发生情况变化者，一般不再重复检查。

1.0.5 根据工程设计中采用新设备和新技术的具体情况，中心站可结合工程的实际特点，补充编制其具体的监督检查细则，也可编制对具体工程监督检查的实施大纲，保证检查的针对性和全面性。

华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告辽宁省电力建设工程质量监督中心站2011年01月22日华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告华能通辽风力发电有限公司：华能通辽开鲁建华风力发电场220KV变电所新建工程是华能通辽风力发电有限公司为风力发电而建设的220kV升压变电所，该工程于2010年05月26日开工，至本次监检前主体工程已经竣工。

辽宁省电力工程质量监督中心站于2011年01月21-22日，组织有关专业监督工程师（名单附后）组成监检组，在建设单位，监理单位，施工单位的配合下，对该工程项目的设备安装、调试、生产准备及业内资料进行了监督与检查，现将监检结果报告如下：一、工程概况220kV主接线为单母线，出线为一回，本侧无线路保护；本期已安装100MVA主变压器一台，最终规模三台100MVA主变压器,由35KV升压到220kV。

35KV为单母线三分段，有十八条35KV集电线路，二次配备过流保护；此变电所为综合自动化变电所。

共安装67台套华锐1.5MW风机，每台风机配一座35KV 箱式变电站。

本工程建设单位是华能通辽风力发电有限公司，升压站设计单位是吉林电力勘测设计院设计，风场设计单位是上海电力勘测设计院有限公司，监理单位是山东华能建设项目管理有限公司，220KV升压站土建施工单位是长春建工新吉润建设有限公司，220KV升压站电气设备安装调试单位是四川岳池送变电公司，集电线路施工单位是通辽沈通电力安装公司，风机安装单位是中电大型设备安装工程有限公司，风机生产厂及调试单位是华锐风电科技（集团）股份有限公司，生产运行单位是华能通辽风力发电有限公司。

二、监检依据1．《变电站投运前电气安装调试质量监督检查典型大纲》2．《电气装置安装工程电气设备安装试验标准》3．《电力建设工程质量监督检查典型大纲（风力发电部分）》电建质监[2009]58号4．国家强制性标准条文5．相关的设计施工图纸及文件6．设备使用说明书，厂家文件等三．抽查质保资料及技术资料施工单位抽查核阅了变压器试验报告；220kV变电站1号主变试验报告；油试验报告；防雷防静电检测报告；1号主变压器安装记录；1号无功补偿电抗器引下线安装；接地装置安装；变电站电器设备安装工程建设标准强制性条文实施计划;主控室设备安装分部工程,特殊工种人员报审,仪器仪表报审,保护试验报告,瓦斯试验报告，CT、PT试验报告，保护调试方案,现场运行规定等。

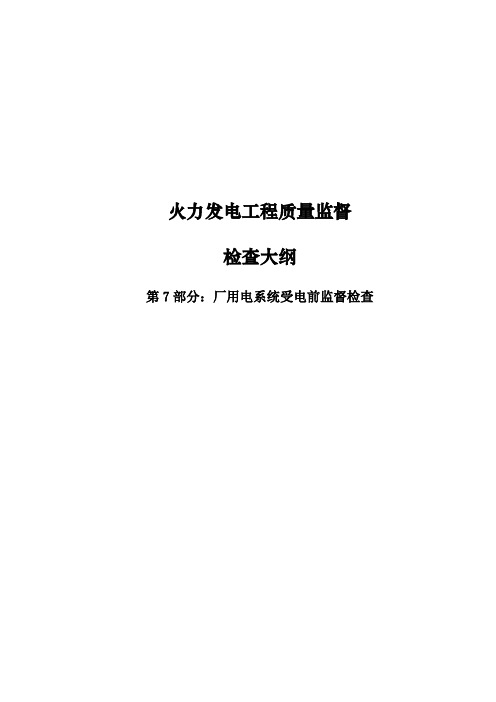

火力发电工程质量监督检查大纲第7部分：厂用电系统受电前监督检查目次1 总则2 监督检查依据3 监督检查应具备的条件4 责任主体质量行为的监督检查4.1 建设单位质量行为的监督检查4.2 设计单位质量行为的监督检查4.3 监理单位质量行为的监督检查4.4 施工单位质量行为的监督检查4.5 调试单位质量行为的监督检查4.6 生产运行单位质量行为的监督检查4.7 检测试验机构质量行为的监督检查5 工程实体质量的监督检查5.1 建筑专业的监督检查5.2 电气专业的监督检查5.3 热控专业的监督检查5.4 调整试验的监督检查5.5 生产运行准备的监督检查6 质量监督检测1 总则1.0.1 本部分适用于火电工程厂用电系统受电前阶段的质量监督检查。

1.0.2 厂用电系统受电前监督检查范围为受电电源、高压启动/备用变压器、厂用电高压配电装置。

1.0.3本部分所列检查内容应逐条检查，检查方式为重点抽查验证。

1.0.4本阶段监督检查有采用新技术、新工艺、新流程、新装备、新材料的具体情况时，可根据相应的批准文件补充编制监督检查细则。

2 监督检查依据监督检查组在开展本部分监督检查工作时，监检人员英担按照专业划分，熟练掌握以下标准。

引进国外设备的工程，还需要熟悉和掌握合同约定的其他标准。

《电气装置安装工程高压电器施工及验收规范》（GB 50147）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148）《电气装置安装工程母线装置施工及验收规范》（GB 50149）《电气装置安装工程电气设备交接试验标准》（GB 50150）《电气装置安装工程电缆线路施工及验收规范》（GB 50168）《电气装置安装工程接地装置施工及验收规范》（GB 50169）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 50171）《电气装置安装工程蓄电池施工及验收规范》（GB 50172）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB 50257）《电力设备典型消防规程》（ DL 5027）《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～17）《火力发电建设工程机组调试技术规范》（DL/T 5294）3 监督检查应具备的条件3.0.1 厂用系统受电范围内建筑工程施工完成，并验收签证。

国电谏壁发电厂上大压小扩建工程升压站受电前质量监督检查实施大纲1 总则1.1 为了保证机组试运和投产后安全、可靠地运行，根据《电力建设工程质量监督规定》，参考《变电站工程投运前电气安装调试质量监督检查典型大纲》、《变电站土建工程质量监督检查典型大纲》、《火电工程升压站电受电前质量监督检查典型大纲》的要求，编制本检查大纲。

1.2 升压站受电是火电工程由静态过程向动态过程转化的重要阶段，是关系到机组能否顺利进入整套试运阶段和投产后送出工程安全、可靠性的重要工作，应特别重视工程质量。

1.3 本实施大纲适用于国电谏壁发电厂上大压小扩建工程质量监督站对国电谏壁发电厂上大压小扩建工程升压站受电前的质量监督预检查工作。

2监督检查的依据下列文件中的条款通过本标准的引用而成为本《大纲》的条款。

凡是注日期的引用文件，其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本《大纲》，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

中华人民共和国国务院令第279号《建设工程质量管理条例》；建质〔2003〕162号《工程质量监督工作导则》；电建质监〔2005〕52号《电力建设工程质量监督规定》(暂行)；建标[2002]219号《工程建设标准强制性条文》（房屋建筑部分）建标[2006]102号《工程建设标准强制性条文》（电力工程部分）GB50300-2001 《建筑工程施工质量验收统一标准》GB50319-2000 《建设工程监理规范》GB/T50326-2006 《建设工程项目管理规范》电建（1995）543号《电力建设文明施工规定及考核办法》；DL／T5210．1-2005 《电力建设施工质量验收及评定规程第1部分：土建工程》建质〔1995〕140号《电力建设消除施工质量通病守则》《火电施工质量检验及评定标准》（土建工程篇）；GBJ 107 《混凝土强度检验评定标准》GB50164 《混凝土质量控制标准》GB50205 《钢结构工程施工质量验收规范》GB／T1231 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB／T3632 《钢结构用抗剪型高强度连接副》GB／T3633 《钢结构用抗剪型高强度连接副技术条件》GB 50319-2001 《建设工程监理规范》GB 50108-2001 《地下防水工程技术规范》GB 50119-2003 《混凝土外加剂应用技术规范》JGJ63—1989 《混凝土拌和用水标准》JGJ79-2002 《建筑地基处理技术规范》《110kV及以上送变电工程启动及竣工验收规程》；《火力发电厂基本建设工程启动及竣工验收规程》。

《电力建设工程质量监督检查典型大纲》电力建设工程质量监督检查典型大纲（风力发电部分）电力建设工程质量监督总站公布2009年5月编制讲明为适应风力发电建设工程质量监督工作的需要，加大对工程建设各责任主体的质量行为和“工程建设标准强制性条文”执行情形的监督，促进工程质量治理和投产水平持续提升，电力建设工程质量监督总站组织编制了电力建设工程质量监督检查典型大纲（风力发电部分）。

本大纲是在山西省电力建设工程质量监督中心站编制并试用的基础上，吸纳了由江苏省电力建设工程质量监督中心站、内蒙古电力建设工程质量监督中心站分不编制的“风电建设工程质量监督检查大纲”中机务专业的有关内容，而形成的。

电力建设工程质量监督总站于2009年4月28日，在南京组织部分电力建设工程质量监督中心站的代表和专家，对本大纲进行了正式审查。

按照审查意见，又进行了修改、完善，形成了本版本。

电力建设工程质量监督检查典型大纲（风力发电部分）包括《风电场首次及土建工程质量监督检查典型大纲》、《风电场升压站受电前和首批风机并网前质量监督检查典型大纲》和《风电场整套启动试运前质量监督检查典型大纲》三个时期性监检大纲，适用于接入公用电网的风电工程。

由于风电工程要紧是由升压站和若干台风力发电机组组成，不同地区的建设特点存在差异，本大纲引入了风机“批”的概念，即能够是1-N台的任意数量。

第一时期的监检在首批风机基础完成后即可进行，后续完成的其它风机基础可在下一时期再进行抽检；同样，第二时期的监检在首批风机差不多具备并网条件后进行，其它批次的风机可在下一时期再进行抽检；当风机数量较多、建设周期较长或工程责任主体发生变化时，可按“批”增加巡检。

第三时期“整套启动试运前”的监检，是指本期工程最后一台风机调试试运验收终止后进行的监督检查。

各中心站可按照工程的实际情形，灵活确定各时期监检的时刻，保证检查的针对性和实际成效。

本大纲自颁发之日起开始试行。

本大纲由电力建设工程质量监督总站负责讲明。

火力发电工程质量监督检查大纲摘录 第7部分：厂用电系统受电前监督检查2018年6月11日整理目录4 责任主体质量行为的监督检查 (2)4.1 建设单位质量行为的监督检查 (2)4.2 设计单位质量行为的监督检查 (2)4.3 监理单位质量行为的监督检查 (2)4.4 施工单位质量行为的监督检查 (3)4.5 调试单位质量行为的监督检查 (3)4.6 生产运行单位质量行为的监督检查 (3)4.7 检测试验机构质量行为的监督检查 (4)5 工程实体质量的监督检查 (4)5.1 土建专业的监督检查 (4)5.2 电气专业的监督检查 (4)5.3 热控专业的监督检查 (5)5.4 调整试验的监督检查 (5)5.5 生产准备的监督检查 (6)6 质量监督检测 (6)4 责任主体质量行为的监督检查4.1 建设单位质量行为的监督检查4.1.1 组织完成厂用系统受电范围内建筑工程验收。

4.1.2 工程采用的专业标准清单已审批。

4.1.3 按规定组织进行设计交底和施工图检。

4.1.4 按合同约定组织设备制造厂进行技术交底。

4.1.5 组织完成厂用电系统受电范围内电气一、二次系统及保护调试的验收。

4.1.6 设备制造厂负责调试的项目已调试完成，验收合格。

4.1.7 厂用电系统受电方案经试运指挥部批准，现场的安全、保卫、消防等项工作落实，受电后的管理方式确定。

4.1.8组织工程建设标准强制性条文实施情况的检查。

4.1.9 无任意压缩合同约定工期的行为。

4.1.10 采用的新技术、新工艺、新流程、新装备、新材料已审批。

4.2 设计单位质量行为的监督检查4.2.1 设计图纸交付进度能保证连续施工。

4.2.2 设计更改、技术洽商等文件完整、手续齐全。

4.2.3 设计代表工作到位、处理设计问题及时。

4.2.4工程建设标准强制性条文落实到位。

4.3 监理单位质量行为的监督检查4.3.1 项目监理部专业监理人员配备合理，资格证书与承担任务相符。

风力发电工程升压站受电前阶段质量监督阶段电力质检站检查常见问题汇总检查依据：国家能源局《风力发电工程质量监督检查大纲》（2016年版）、《风力发电工程质量监督检查标准化清单》及风电《大纲》条款对应的国家、行业标准或文件。

（《标准化清单》“检查依据”中的标准或文件为2016年6月底前的有效版本，如依据标准或文件即时发生更新时，检查人员可按照更新的标准或文件执行）。

一、本次质监范围现场重点检查升压站建筑物、电气设备安装及电气设备调试情况；风电场风机安装及调试情况；集电线路铁塔基础成型现场、线路架设情况；送出线路铁塔成型现场、线路架设情况等。

现场重点抽测：基础尺寸、基础混凝土强度、接地电阻、铁塔地脚螺栓、接地体，电气设备调试情况及实验报告等。

二、工程实体质量存在问题（一）升压站：（重点抽查区域抽查混凝土强度、接地电阻等）（土建、电气等专业）以下为风场升压站检查问题：1.升压站110kV GIS膨胀节固定螺栓未松开，所有法兰、膨胀节无跨接接地。

（典型问题，必查项）2.主变中性点隔离开关机构箱内接地母排未接地，中性点接地刀闸无标识，接地刀闸垂直连杆未见可靠接地。

（典型问题，必查项）3.主变油温计的红色指针未调整。

（典型问题，必查项）4.主控画面中SVG缺少低压侧操作隔离刀闸以及降压变画面。

（典型问题，必查项）5.主变事故油池：（1）放油阀无警示标志。

（2）排油管道上的手动阀门应拆除。

（2）事故油池应增加“主变事故油池”标识牌。

（3）增加油池顶部边界标桩及允许荷载标识。

（典型问题，必查项）6.主变压器、SVG变压器等油浸式变压器本体未设置缆式线型感温或分布式光纤探测器或其他探测方式，不符合《电力设备典型消防规程》DL5027-2015第13.3.3条第3款的要求。

（典型问题，必查项）7.SVG变压器气体继电器观察窗未打开。

（典型问题，必查项）8.升压站各配电室无标识牌，保护室内部分盘柜无标识。

（典型问题，必查项）9.35kV配电装置各间隔的电缆孔洞未封堵，电力电缆无标牌，母线间隔的电压表未贴校验合格证。
