滚珠丝杠选型计算讲课稿

滚珠丝杠选型计算经典版滚珠丝杠选型计算经典版一、引言滚珠丝杠广泛应用于机械传动中，通过滚珠和螺纹母摩擦作用，将旋转运动转换为直线运动。

滚珠丝杠选型计算是确定滚珠丝杠参数的重要环节，对机械传动系统的性能和寿命具有重要影响。

本文将详细介绍滚珠丝杠选型计算的步骤和方法。

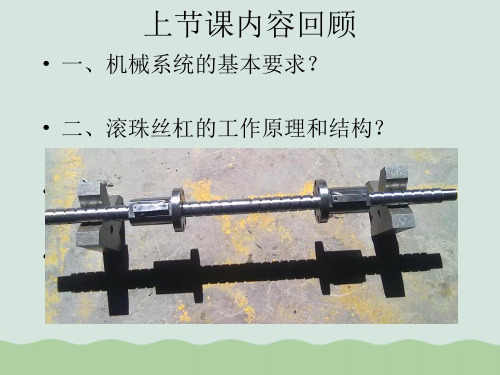

二、滚珠丝杠选型计算的基本原理⑴滚珠丝杠的基本结构和工作原理在滚珠丝杠中，螺纹杠上有若干个弧形的凸台(滚珠槽)，滚珠在这些凸台上滚动，菱形母材左右移动。

利用滚珠的滚动来代替螺纹对螺纹杠进行滑动的方式，实现快速、高效的转换。

⑵滚珠丝杠的选型因素滚珠丝杠的选型需要考虑以下因素：●载荷：确定滚珠丝杠承受载荷的类型和大小。

●转速：根据应用的要求，确定滚珠丝杠的最大转速。

●刚性：考虑滚珠丝杠在系统中的刚性要求。

●寿命：根据使用寿命要求，计算滚珠丝杠的寿命。

●尺寸：根据安装空间和系统要求，确定滚珠丝杠的尺寸。

三、滚珠丝杠选型计算的步骤⑴确定载荷根据机械传动系统的工作条件和负载特点，确定滚珠丝杠所承受的载荷类型和大小。

⑵计算滚珠丝杠的转速根据机械传动系统的要求和滚珠丝杠的工作条件，计算滚珠丝杠的最大转速。

⑶根据载荷和转速计算动载荷根据已知的载荷和转速，计算滚珠丝杠的动载荷，以确定有效载荷。

⑷确定滚珠丝杠的额定载荷根据滚珠丝杠的质量、尺寸和材料等参数，根据滚珠丝杠的额定载荷公式，计算滚珠丝杠的额定载荷。

⑸根据滚珠丝杠的额定载荷和动载荷计算载荷系数根据滚珠丝杠的额定载荷和动载荷，计算载荷系数，以确定滚珠丝杠的使用寿命。

⑹根据滚珠丝杠的使用寿命和工作条件选取滚珠丝杠类型根据滚珠丝杠的使用寿命和工作条件，选择适合的滚珠丝杠类型，包括直径、螺距、导程等参数。

⑺验证滚珠丝杠选型的合理性根据已选定的滚珠丝杠类型和参数，验证滚珠丝杠选型的合理性，包括滚珠丝杠的轴向刚度、刚性、动态特性等。

四、本文档涉及附件本文档涉及的附件详见附件列表：⒉滚珠丝杠承受载荷计算公式⒊滚珠丝杠额定载荷计算公式⒋滚珠丝杠使用寿命计算公式⒌滚珠丝杠选型参数参考表五、法律名词及注释⒈滚珠丝杠：一种利用滚珠在螺纹杠和螺纹母之间的滚动转动来实现机械传动的装置。

滚珠丝杠副特性滚珠丝杠传动系统是一个以滚珠作为滚动媒介的滚动螺旋传动的体系以传动形式分为两种：（1）将回转运动转化成直线运动。

（2）将直线运动转化成回转运动。

传动效率高滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4 倍，如图1.1.1 所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。

运动平稳滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。

高精度滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。

高耐用性钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持性。

同步性好由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。

高可靠性与其它传动机械，液压传动相比，滚珠丝杠传动系统故障率很低，维修保养也较简单，只需进行一般的润滑和防尘。

在特殊场合可在无润滑状态下工作。

无背隙与高刚性滚珠丝杠传动系统采用歌德式（Gothic arch ）沟槽形状（见图2.1.2 —2.1.3 ）、使钢珠与沟槽达到最佳接触以便轻易运转。

若加入适当的预紧力，消除轴向间隙，可使滚珠有更佳的刚性，减少滚珠和螺母、丝杠间的弹性变形，达到更高的精度。

现代制造技术的发展突飞猛进，一批又一批的高速数控机床应运而生。

它不仅要求有性能卓越的高速主轴，而且也对进给系统提出了很高的要求：(1) 最大进给速度应达到40m/min 或更高； (2)加速度要高，达到 1g 以上； (3)动态性能要好，达到较高的定位精度。

高速滚珠丝杠副是指能适应高速化要求(40 m／min 以上) 、满足承载要求且能精密定位的滚珠丝杠副，是实现数控机床高速化首选的传动与定位部件。

深圳tbi滚珠丝杠选型计算举例选取的滚珠丝杠转动系统为：磨制丝杠(右旋)轴承到螺母间距离(临界长度) ln= 1200mm固定端轴承到螺母间距离 Lk= 1200mm设计后丝杠总长 = 1600mm最大行程 = 1200mm工作台最高移动速度 Vman= 14（m/min）寿命定为 Lh= 24000工作小时。

μ= 0.1 （摩擦系数）电机最高转速 nmax= 1800 （r/min）定位精度：最大行程内行程误差 = 0.035mm300mm行程内行程误差 = 0.02mm失位量 = 0.045mm支承方式为(固定—支承)W = 1241kg+800kg （工作台重量+工件重量）g=9.8m/sec2(重力加速度)I=1 (电机至丝杠的传动比)Fw=μ×W ×g = 0.1×2041×9.8 ≈ 2000 N(摩擦阻力)运转方式轴向载荷F a=F+F w（N）进给速度(mm/min)工作时间比例无切削F1=2000V1=14000q1=15轻切削F2=4000V2=1000q2=25普通切削F3=7000V3=600q3=50重切削F4=11000V4=120q4=10F a --- 轴向载荷（N） F --- 切削阻力（N） Fw--- 摩擦阻力（N）从已知条件得丝杠编号：此设计丝杠副对刚度及失位都有所要求，所以螺母选形为：FDG（法兰式双螺磨制丝杠）从定位精度得出精度精度不得小于P5级丝杠FDG_-_X_R-_-P5-1600X____计算选定编号导程= 14000/18000≈7.7mm在此为了安全性考虑：P =10(mm)运转方式进给速度(mm/min)进给转速(r/min)无切削V1=14000n1=1400轻切削V2=1000n2=100普通切削V3=600n2=60重切削V4=120n2=12平均转速平均载荷时间寿命与回转寿命=24000×266×60=383040000转次额定动载荷以普通运动时确定fw取 1.4得：额定动载荷 Ca≥39673N以Ca值从FDG系列表及（丝杠直径和导程、丝杠长度表）中查出适合的类型为：公称直径： d0=40mm 丝杠底径： d=33.9mm 导程：Pho=10mm 循环圈数：4.5额定动载荷为：48244N。

（完整版）TBI滚珠丝杠选型计算举例讲解.docx安昂传动 1传动世界深圳 tbi 滚珠丝杠选型计算举例选取的滚珠丝杠转动系统为：磨制丝杠 ( 右旋 )轴承到螺母间距离 ( 临界长度 ) l n = 1200mm固定端轴承到螺母间距离L k = 1200mm设计后丝杠总长 = 1600mm最大行程 = 1200mm工作台最高移动速度 V man = 14 （m/min）寿命定为 L h = 24000 工作小时。

μ= 0.1 （摩擦系数）电机最高转速 n max = 1800（r/min ）定位精度：最大行程内行程误差 = 0.035mm300mm行程内行程误差 = 0.02mm失位量 = 0.045mm支承方式为 ( 固定—支承 )W = 1241kg+800kg （工作台重量 +工件重量）g=9.8m/sec 2( 重力加速度 )I=1 ( 电机至丝杠的传动比 )Fw=μ× W ×g = 0.1 ×2041×9.8 ≈ 2000 N( 摩擦阻力 ) 运转方式轴向载荷进给速度a w（ N）工作时间比例F =F+F(mm/min)安昂传动 2传动世界无切削轻切削普通切削重切削F1=2000F2=4000F3=7000F4=11000V1=14000q =15=10001V2q =252V =600q =5033V 4=120q4=10F a ---轴向载荷（N）F ---切削阻力（N）F w---摩擦阻力（N）从已知条件得丝杠编号：此设计丝杠副对刚度及失位都有所要求，所以螺母选形为：FDG （法兰式双螺磨制丝杠）从定位精度得出精度精度不得小于P5 级丝杠FDG_-_X_R-_-P5-1600X____计算选定编号导程= 14000/18000 ≈7.7mm在此为了安全性考虑： P ho =10(mm)运转方式进给速度进给转速(mm/min)(r/min)无切削V 1=14000n1=1400轻切削V 22=1000n =100普通切削V 32=600n =60重切削V 4=120n2=12平均转速平均载荷时间寿命与回转寿命=24000×266×60=383040000转次额定动载荷以普通运动时确定fw 取 1.4得：额定动载荷C a≥39673N以C a值从 FDG系列表及（丝杠直径和导程、丝杠长度表）中查出适合的类型为：公称直径： d 0=40mm丝杠底径： d 0 =33.9mm 导程： P ho=10mm循环圈数： 4.5额定动载荷为： 48244N。

一、滚珠丝杠的特长1、1驱动扭矩仅为滑动丝杠的1/3滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。

从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。

图1：正效率（旋转→直线）图2：反效率（直线→旋转）1、1、1导程角的计算法1、12推力与扭矩的关系当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。

（1）获得所需推力的驱动扭矩T：驱动扭矩Fa：导向面的摩擦阻力Fa=μ×mgμ：导向面的摩擦系数g：重力加速度（9.8m/s2）m：运送物的质量（kg ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图1）（2）施加扭矩时产生的推力Fa：产生的推力（N ）T：驱动扭矩（N mm ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图1）（3）施加推力时产生的扭矩T：驱动扭矩（N mm ）Fa：产生的推力（N ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图2）1、1、3驱动扭矩的计算例用有效直径是：32mm，导程：10mm（导程角：5O41’的丝杠，运送质量为500Kg的物体，其所需的扭矩如下（1）滚动导向（μ=0.003）滚珠丝杠及（μ=0.003，效率η=0.96）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩（2）滚动导向（μ=0.003）滚珠丝杠及（μ=0.2，效率η=0.32）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩1、2保证高精度雄联滚珠丝杠，在被恒温控制的工场里，用最高水平的机械设备进行研磨，直到组装，检查，实行彻底的品质管理体系，以保证其精度。

万能工具显微仪图3 导程精度测试数据1、3 能微量进给滚珠丝杠由于滚动运动，起动扭矩极小，不产生如滑动运动中晚出现的蠕动现象，所以能进行正确的微量进给。

Δ3一、进给传动部件的计算和选型进给传动部件的计算和选型主要包括:确定脉冲当量、计算切削力、选择滚珠丝杠螺母副、计算减速器、选择步进电机等。

1、脉冲当量的确定根据设计任务的要求，X方向的脉冲当量为δx=0.005mm/脉冲，Z 方向为δz=0.01mm/脉冲。

2、切削力的计算切削力的分析和计算过程如下：设工件材料为碳素结构钢，σb=650Mpa；选用刀具材料为硬质合金YT15；刀具几何参数为：主偏角κr=60°，前角γo=10°，刃倾角λs=-5°；切削用量为：背吃刀量a p=3mm，进给量f=0.6mm/r，切削速度vc=105m/min。

查表得：C Fc=2795，x Fc=1.0，y Fc=0.75，n Fc=-0.15。

查表得：主偏角κr的修正系数kκrFc=0.94；刃倾角、前角和刀尖圆弧半径的修正系数均为1.0。

由经验公式（3—2）,算得主切削力F c=2673.4N。

由经验公式F c：F f：F p=1：0.35：0.4，算得进给切削力F f=935.69N，背向力F p=1069.36N。

3、滚珠丝杠螺母副的计算和选型（1）工作载荷F m的计算已知移动部件总重G=1300N；车削力F c=2673.4N，F p=1069.36N，F f=935.69N。

根据F z=F c，F y=F p，F x=F f的对应关系，可得：F z=2673.4N，F y=1069.36N，F x=935.69N。

选用矩形—三角形组合滑动导轨，查表，取K=1.15，μ=0.16，代入F m=KF x+μ（F z+G），得工作载荷F m=1712N。

（2）最大动载荷F Q的计算设本车床Z向在最大切削力条件下最快的进给速度v=0.8m/min，初选丝杠基本导程P h=6mm，则此时丝杠转速n=1000v/P h=133r/min。

取滚珠丝杠的使用寿命T=15000h，代入L0=60nT/106，得丝杠系数L0=119.7×106r。

滚珠丝杠规格型号选型1、确定定位精度2、通过马达及对速度的要求来确定丝杠导程３、查看螺母尺寸确定行程及相关丝杠轴端数据4、通过负载及速度分布（加减速）来确定平均轴向力和转速5、通过平均轴向力确定预压力６、预期寿命,轴向负荷,转速确定动额定负荷7、基本动额定负荷,导程,临界转速，ＤmＮ值限制确定丝杠外径及螺母形式8、外径,螺母，预压,负荷确定刚性（机台设计）9、环境温度，螺母总长确定热变及累积导程10、丝杠刚性，热变位确定预拉力11、机床最高速度，温升时间，丝杠规格确定马达驱动扭矩及规格1 / 6...谢阅...滚珠丝杠副速选的基本原则种类的选择：目前滚珠丝杠副的性价比已经相当高,无特别大的载荷要求时，都选择滚珠丝杠副，它具有价格相对便宜，效率高,精度可选范围广、尺寸标准化安装方便等优点。

在精度要求不是太高时，通常选择冷轧滚珠丝杠副,以便降低成本;在精度要求高或载荷超过冷轧丝杠最大规格额定载荷时需选择磨制或旋铣滚珠丝杠副.不管何类滚珠丝杠副,螺母的尺寸尽量在系列规格中选择,以降低成本缩短货期。

ﻫ精度级别的选择：滚珠丝杠副在用于纯传动时,通常选用“T”类(即机械手册中提到的传动类）,其精度级别一般可选“Ｔ5”级（周期偏差在１丝以下），“Ｔ７”级或“Ｔ10”级,其总长范围内偏差一般无要求（可不考虑加工时温差等对行程精度的影响,便于加工）。

因而，价格较低（建议选“Ｔ7"，且上述３种级别的价格差不大)；在用于精密定位传动(有行程上的定位要求)时,则要选择“P”类（即机械手册中提到的定位类），精度级别要在“P１"、“P2”、“P3”、“P4”、“P5”级(精度依次降低),其2 / 6...谢阅...中“P１"、“P２"级价格很贵，一般用于非常精密的工作母机或要求很高的场合,多数情况下开环使用(非母机)，而“Ｐ３”、“P4”级在高精度机床中用得最多、最广，需要很高精度时一般加装光栅,需要较高精度时开环使用也很好，“P5”则使用大多数数控机床及其改造，如数控车，数控铣、镗,数控磨以及各种配合数控装置的传动机构,需要时也可加装光栅（因“5"级的“任意３00mm行程的偏差为0.0２3”，且曲线平滑，在很多实际案例中,配合光栅效果非常好).ﻫ规格的选择：首先当然是要选有足够载荷(动载和静载)的规格。

滚珠丝杠参数计算与选用/gund/g1.htm计算举例某台加工中心台进给用滚珠丝杠副的设计计算: 已知: 工作台重量 W1=5000N 工作及夹具最大重量W 2=3000N 工作台最大行程 LK=1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ=0.2 快速进给速度 Vmax =15m/min 定位精度20 μm/300mm 全行程25μm重复定位精度10μm要求寿命20000小时(两班制工作十年)。
