泵与压缩机-往复式压缩机

泵与压缩机-往复式压缩机
活塞处于最左端位置时，进气阀和排气阀 处于关闭状态。当活塞从最左端向右运动时， 活塞右则的工作容积变大，气体膨胀，压强逐 步减小。在进气阀和排气阀仍处于关闭状态时， 气体膨胀，压强减小，此过程称为膨胀过程。
整理PPT课件
27
整理PPT课件
28
当活塞继续右移，工作容积继续增大， 气体压强继续下降直到略低于吸气管内气体压 力时，进气阀被顶开，进气管里的气体便通过 进气阀不断地被吸入进入工作容积，直到活塞 到达最右端为止，该过程称为吸入过程。在吸 入过程中排气阀仍处于关闭。
整理PPT课件
11
整理PPT课件
12
整理PPT课件
13
3).十字头
十字头是连接活塞杆与连杆的零件，它具 有导向作用。十字头与连杆的连接由十字头销 来完成。十字头与活塞杆的连接型式分为螺纹 连接、联接器连接、法兰连接等。
整理PPT课件
14
整理PPT课件
15
2.工作机构
主要由气缸、活塞、气阀等组成。工作机 构的作用是实现压缩机将机械能转变为气体压 能。
整理PPT课件
22
整理PPT课件
23
整理PPT课件
24
3.辅助系统 包括润滑系统、冷却系统及调节系统。
4.机身 用来支承和安装整个运动机构和工作机构，
又兼作润滑油箱用。
整理PPT课件
25
整理PPT课件
26
§3.1.2 工作过程和工作原理
1.工作过程
以单缸单作用压缩机为例，说明其工作过 程。
打开。
整理PPT课件
33
2.工作原理
由工作过程可见，往复活塞式压缩机的工 作原理是：由于活塞在气缸内的来回运动与气 阀相应的开闭动作相配合，使缸内气体依次实 现膨胀、吸气、压缩、排气四个过程，不断循 环，将低压气体升压而源源输出。

泵与压缩机 教学大纲

泵与压缩机 教学大纲

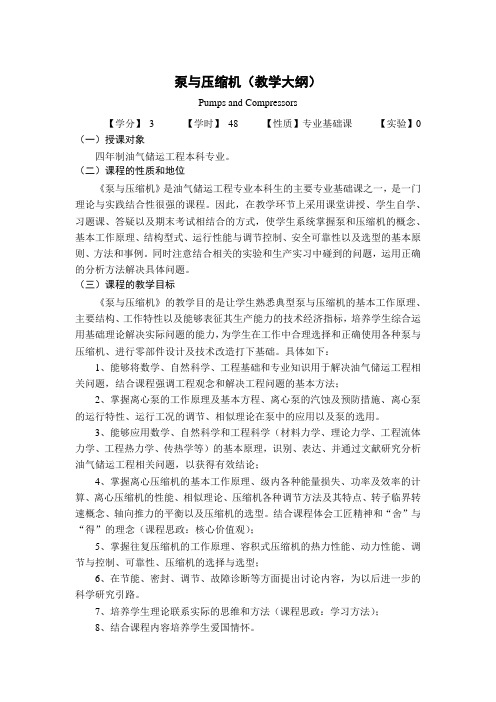

泵与压缩机（教学大纲）Pumps and Compressors【学分】3 【学时】48 【性质】专业基础课【实验】0（一）授课对象四年制油气储运工程本科专业。

（二）课程的性质和地位《泵与压缩机》是油气储运工程专业本科生的主要专业基础课之一，是一门理论与实践结合性很强的课程。

因此，在教学环节上采用课堂讲授、学生自学、习题课、答疑以及期末考试相结合的方式，使学生系统掌握泵和压缩机的概念、基本工作原理、结构型式、运行性能与调节控制、安全可靠性以及选型的基本原则、方法和事例。

同时注意结合相关的实验和生产实习中碰到的问题，运用正确的分析方法解决具体问题。

（三）课程的教学目标《泵与压缩机》的教学目的是让学生熟悉典型泵与压缩机的基本工作原理、主要结构、工作特性以及能够表征其生产能力的技术经济指标，培养学生综合运用基础理论解决实际问题的能力，为学生在工作中合理选择和正确使用各种泵与压缩机、进行零部件设计及技术改造打下基础。

具体如下：1、能够将数学、自然科学、工程基础和专业知识用于解决油气储运工程相关问题，结合课程强调工程观念和解决工程问题的基本方法；2、掌握离心泵的工作原理及基本方程、离心泵的汽蚀及预防措施、离心泵的运行特性、运行工况的调节、相似理论在泵中的应用以及泵的选用。

3、能够应用数学、自然科学和工程科学（材料力学、理论力学、工程流体力学、工程热力学、传热学等）的基本原理，识别、表达、并通过文献研究分析油气储运工程相关问题，以获得有效结论；4、掌握离心压缩机的基本工作原理、级内各种能量损失、功率及效率的计算、离心压缩机的性能、相似理论、压缩机各种调节方法及其特点、转子临界转速概念、轴向推力的平衡以及压缩机的选型。

结合课程体会工匠精神和“舍”与“得”的理念（课程思政：核心价值观）；5、掌握往复压缩机的工作原理、容积式压缩机的热力性能、动力性能、调节与控制、可靠性、压缩机的选择与选型；6、在节能、密封、调节、故障诊断等方面提出讨论内容，为以后进一步的科学研究引路。

第一章泵与压缩机概述精品PPT课件

第一章泵与压缩机概述精品PPT课件

1.0MPa
3kw
排气温度 2000C
全机质量 132kg
出厂编号: 2
出厂日期: 2002年6月22 日
出厂日期: 2003年8离心泵铭牌 2021月/2/512日
沈阳水泵厂
青厂岛城阳压三缩机阳铭空牌压机
33
❖ 三、主要性能参数
❖ 泵和压缩机铭牌中标注的流量（排气量）、 扬程（额定压力）、功率、效率、转速等都 是其主要性能参数，是泵与压缩机选择时的 主要依据。
2021/2/5
35
❖ 在实际应用中，经常遇到体积流量与质量流 量的换算，其换算关系为：
m Q
❖ 其中为流体的密度，单位为kg/m3。
2021/2/5
36
❖ ２、能头
❖ 能头是指单位质量流体通过泵或压缩机 获得的有效能量值。其单位为J/kg（焦耳每 千克）。在泵中能头一般称为扬程，在压缩 机中能头一般称为压头或风头。
活塞式 隔膜式
齿轮式 螺杆式 滑片式
12
❖ 速度式泵与压缩机的工作原理都是通过一定 的途径，先使被输送介质获得一定的速度， 再通过一定的结构形式，将动能转换为势能， 使被输送介质压力升高。常见的速度式泵与 压缩机有离心式、混流式、轴流式、旋涡式、 喷射式等。
❖ 容积式泵与压缩机的工作原理是通过工作 容积的周期性变化，使流体获得一定的动能 或势能。常见的容积式泵与压缩机有活塞式、 隔膜式、齿轮式、螺杆式、滑片式等。
9
❖泵是给液 体提供能 量，使其 运动速度 加快或所 处位置升 高的流体 机械。
2021/2/5
10
❖压缩机是 给气体提 供能量， 使其运动 速度加快 或所处位 置升高的 流体机械。
2021/2/5
11

《泵与压缩机》课件

《泵与压缩机》课件

四、离心泵的主要工作参数
2. 扬程 H
利用泵进出口参数计算：（ 下标 S 、 D ）
pD?pS
H=
c D2 ? c S 2
+ g Z SD +
2
J/kg
pD?pS
c D2 ? c S 2
H=
+ Z SD +
ρg
2g
m
式中 Z SD —— 泵进口到出口垂直距离
（ 1-2 ）
扬程 H 与压差 ? p 关系 ? p ＝ρＨ Pa （ H 单位 J/kg ） ? p ＝ρ g Pa （ H 单位 m ）
H =
=
+
+
g
2g
2g
2g
J/kg （ 1-7, 9）
m （ 1-7, 9 ）
前为理论表达式，后为实用表达式
无预旋（ 轴向吸入室液流进入流道无预旋 ， c 1 u
＝0） 简化公式
H =或H Fra bibliotek=1 （ 1-7 b ,
g
c）
二、离心泵的基本方程式
（ 欧拉方程 ）说明： 1. 适用叶轮式输送机械（ 离心、轴流压缩机，泵 ）
油气储运工程专业
泵与压缩机
浙江海洋学院石化与能源学院
石油储运工程系
2014.11
课程简介
课程目标： 油气储运工程专业技术基础课 培养对泵和压缩机合理选型、使用维护、调节控制 和技术改造的工程应用能力
预修课程： 工程力学、工程流体力学、工程热力学
基本要求： 1. 了解泵与压缩机的典型结构和技术特点 2. 掌握泵与压缩机的工作原理和基本方程 3. 熟悉泵与压缩机的性能特点和性能参数 4. 熟悉泵与压缩机的工程应用技术（ 调节和选型 ）

泵与压缩机-往复泵_图文

泵与压缩机-往复泵_图文

1）泵的理论瞬时流量
曲柄转角α从左止点开始算起，即在左止 点时α =00，逆时针旋转方向量度。活塞位移 x也以左止点为起点， α =00 ， x ＝0。
（1）活塞位移
其中：
活塞位移
（2）活塞运动速度 其中：
其中：
活塞运动速度
（3）活塞运动加速度 其中：
活塞运动加速度
（4）单作用泵的理论瞬时排量
4.实际流量 实际上，往复泵所排出液体的体积要比
理论上计算的体积小。往复泵在单位时间内 所排出液体量称为实际流量，用Q表示。
a—流量系数， a小于1。
实际流量和理论流量差别的原因有： 1)由于吸人阀和排出阀开闭迟缓所引起。 2)阀、活塞和液缸体、活塞杆和填料箱等
有关地方的不严密引起的泄漏。 3)在吸入管路中的压力降低时，从吸入液
水力部分。动力部分又称动力端，主要由曲柄 、连杆、十字头等组成。水力部分又称液力端 ，主要由泵头、缸套、活塞，活塞杆、吸入阀 、排出阀及密封盘根等组成。
2.往复泵的工作过程
活塞从最左端往右运动，工作腔容积增大
，压强降低，吸入阀打开，排出阀关闭，液体 从吸入管流入缸内，开始吸入过程，直到活塞 运动到最右端为止。活塞从最右端往左运动， 工作腔容积减小，压强上升，吸入阀关闭，排 出阀打开，液体从缸内流入排出管，开始排出 和密封 不严的影响，造成液体泄漏，实际排液量为 ：
一般往复泵的流量系数a ＝0.85～0.98。
§4.1.4往复泵的压强和扬程
1.排出压强p2 往复泵的排出压强是指泵出口处的压强换
算到基准面上的值，用p2表示，单位为Pa。 往复泵的基准面，对卧式泵是指包括液缸中心 线的水平面，对立式泵是指包括活塞(柱塞)行 程中点的水平面，

《泵与压缩机》教学大纲

《泵与压缩机》教学大纲

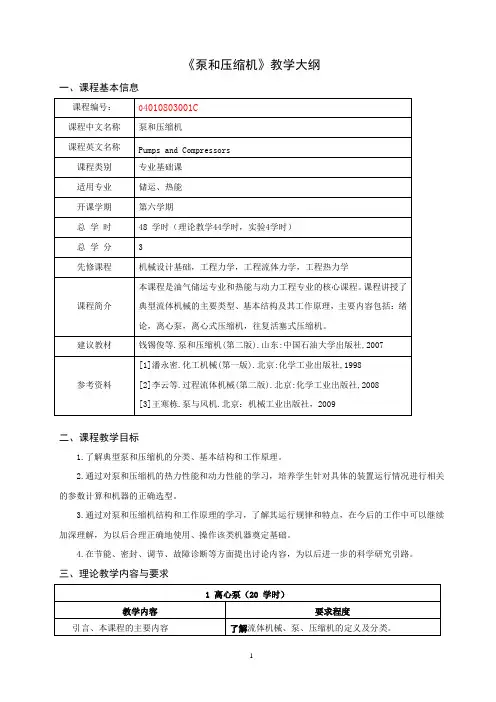

《泵和压缩机》教学大纲
一、课程基本信息
二、课程教学目标
1.了解典型泵和压缩机的分类、基本结构和工作原理。

2.通过对泵和压缩机的热力性能和动力性能的学习，培养学生针对具体的装置运行情况进行相关的参数计算和机器的正确选型。

3.通过对泵和压缩机结构和工作原理的学习，了解其运行规律和特点，在今后的工作中可以继续加深理解，为以后合理正确地使用、操作该类机器奠定基础。

4.在节能、密封、调节、故障诊断等方面提出讨论内容，为以后进一步的科学研究引路。

三、理论教学内容与要求
四、实验教学内容与要求
五、考核方式
采用期末考试、平时考核和实验相结合的考核方式。

其中期末考试成绩占总成绩的70%，平时成绩（包括作业、出勤、课堂小测验等）占总成绩的20%，实验成绩占总成绩的10%。

《泵与压缩机离心泵》PPT课件


精选PPT
38
精选PPT
39
环形吸入室结构简单，轴向尺寸短、但液流进 入叶轮前有撞击和旋涡损失，液流也不太均匀， 常用于多级分段式离心泵中。
精选PPT
40
精选PPT
41
三、轴封装置
旋转轴和固定壳体之间的密封称为轴封。
其作用是防止液体从泵内泄漏到外面，或当泵
内压力低于大气压力时防止空气进入泵中。尽
油库用泵的流量一般在100～500 m3/h，扬程 小 于 100 ～ 200m 。 集 输 用 泵 的 流 量 为 10 ～ 1250m3/h ，扬程为25 ～500m的范围内。长输管 线用泵的特点是流量大(450 ～ 6000 m3/h)，扬 程高(400 ～ 770m)。
精选PPT
8
2．选泵方法和步骤
选泵方法和步骤1列出基础数据根据工艺条件详细列出基础数据包括介质的物理性质密度粘度饱和蒸气压腐蚀性等操作条件操作温度泵进出口两侧罐内压力或管内压力处理量等以及泵所在位置情况如环境温度海拔高度装置情况进排出侧设备或管线内液面至泵中心线距离和管线当量长2估算泵的流量和扬程当工艺设计中给出最小流量正常流量和最大流量时可直接采用最大流量选泵
内。
精选PPT
22
3. 叶轮的结构型式
叶轮的结构分为闭式、半开式和开式三种， 如图所示。 闭式叶轮具有盖板和轮盘，流道是 封闭的，这种叶轮水力效率较高，适用于高扬 程，输送洁净的液体。半开式叶轮只有轮盘， 流道是半开启的，适用于输送含固体颗粒和杂 质的液体。开式叶轮既无盖板，又无轮盘，流 道完全敞开，常用来输送浆状或物状液体。
P SP SP P 0P
PP SP S P P 0
精选PPT
47
Pp4D 2 2D 0 2 P SP P 0

泵与压缩机-往复式压缩机课件


1).曲轴 曲轴是往复活塞式压缩机的重要运动部件，
外界输入的转矩要通过曲轴传给连杆、十字头， 从而推动活塞作往复运动。它承受从连杆传来 的周期变化的气体力与惯性力等。
泵与压缩机-往复式压缩机
泵与压缩机-往复式压缩机
2).连杆 连杆的一端连接曲轴，另一端连接十字头，
将曲轴上的动力传递给十字头、活塞杆和活塞。 连杆包括大头、小头、杆体三部份。
泵与压缩机-往复式压缩机
§3 往复活塞式压缩机
主要教学内容：
§3.1往复活塞式压缩机的基本结构和工作原理 §3.2往复活塞式压缩机的工作循环 §3.3排气量 §3.4功率和效率 §3.5排气温度及排气压力
泵与压缩机-往复式压缩机
§3.6多级压缩 §3.7实际气体的压缩 §3.8压缩机变工况工作及排气量调节 §3.9往复活塞式压缩机的类型及其选择
泵与压缩机-往复式压缩机
泵与压缩机-往复式压缩机
3).十字头 十字头是连接活塞杆与连杆的零件，它具
有导向作用。十字头与连杆的连接由十字头销 来完成。十字头与活塞杆的连接型式分为螺纹 连接、联接器连接、法兰连接等。
泵与压缩机-往复式压缩机
泵与压缩机-往复式压缩机
2.工作机构 主要由气缸、活塞、气阀等组成。工作机
泵与压缩机-往复式压缩机
理想气体状态方程式：
p1V1 mR1T
将上列各式中plVl用mRT1代入，则可以看出W与 T1成正比，也与R成正比。说明初温较低的气体 压缩功耗较省，压缩同样质量的气体时，密度 小的气体功耗大，因气体常数R与分子量M成反 比。
泵与压缩机-往复式压缩机
二、实际工作循环 理论循环在实际压缩机中是不可能实现的。
泵与压缩机-往复式压缩机
一、理论工作循环

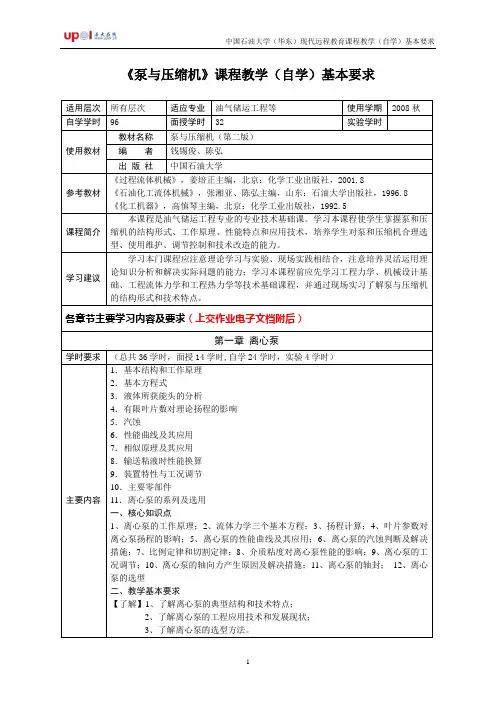

泵与压缩机课程教学(自学)基本要求.

《泵与压缩机》课程教学（自学）基本要求编者：王振波作业第一章作业题1-1．一台离心泵从开口水池内吸水，其装置如题1图所示，H g1=4.4m，吸入管直径d1=0.1m。

设泵的流量为34m3/h，吸入管内摩擦阻力系数为λ=0.02，吸入管总当量长度为18m。

试计算输水时，泵入口处真空表的读数为多少mmHg(1mmHg=133.322Pa)？其绝对压力为多少mmH2O(1mmH2O=9.80665Pa)？题1图1-3．设某离心水泵流量Q=0.025m3/s，排出管压力表读数为323730Pa，吸入管真空表读数为39240Pa，表为差为0.8m。

吸入管直径为100mm，排出管直径为75mm。

电动机功率表读数为12.5kW，电动机效率为0.93。

泵与电动机采用直联。

试计算离心泵的轴动率、有效功率和泵的总效率。

1-4．某输送油品德离心泵装置如题4图所示，试计算泵需要提供的实际扬程。

已知：油品密度为850kg/m3；罐Ⅰ内压力p1=196133Pa(绝)；罐Ⅱ内压力p2=176479.7Pa(绝)；H1=8m，H2=14m，H3=4m；吸入管内损失h s=1m，排出管损失h d=25m，经过加热炉时的压降Δp=1372930Pa；吸入管与排出管管径相同。

题4图1-14．有一离心水泵，当转速n=2900r/min时，流量Q=9.5m3/min，扬程H=120m。

另有一台与此泵相似的离心水泵，流量Q=38 m3/min，扬程H=80m，问叶轮的转速应为多少？1-17．已知离心水泵的性能参数如同题13，试分别计算：（1）转速n不变(2900r/min)，将叶轮外径D2切割到208mm，求各对应点的参数并绘出性能曲线。

（2）若要求工作点为Q=40m3/h，H=50m，问此时泵的叶轮应切割到多少？是否在允许切割范围内？1-21．某离心油泵装置如题21图所示。

已知罐内油面压力p A与油品饱和蒸汽压力p v相等，该泵转速n=1450r/min，最小汽蚀余量Δh r=k0Q2，吸入管内流动阻力损失h f=k1Q2，试求：（1）当H g1=8m，Q=0.5m3/min时，泵的[Δh]=4.4m，吸入管路阻力损失h f=2m，此时泵能否正常吸入?（2）保持Q=0.5m3/min时，液面下降到什么位置泵开始发生汽蚀？（3）当H g1=4m时，若保证泵安全运转，泵的最大流量为多少？(设此时k0，k1不变)（4）若将泵的转速提高到nˊ=2900r/min，还能否正常吸入？题21图1-29．某水泵运行时的参数为：扬程H=35m，流量Q=10m3/h，转速n=1440r/min。

泵与压缩机-离心泵6-9 PPT课件

对应点的Fr准数相等，它们在重力上是动力相 似的。
2.在流动中起主要作用的力是粘滞力
若流体在原型机与模型机流动相似，则对 应点的Re准数相等，它们在粘滞力上是动力相 似的。
3.流动中起主要作用的力是压力
若流体在原型机与模型机中流动相似，则 对应点的Eu相同，它们在压力上是动力相似的。
4.考虑流体的弹性力对流体流动的影响时，动 力相似还应满足马赫相似准数Ma对应相等， 即 c c 不变量 M（a为音速）

2wz y2

2wz z2

2）. 写出相似常数表达式
设两个彼此相似的体系，用“ ”表示
体系1，用“ ”表示体系2，则可写出：
x x

y y

z z

L



p p


p



wx wx

wy wy

wz wz
a
a a
t2
L t2
L t 2 t
L t2
由此可见，要保证流动过程的运动相似，必须在 几何相似和时间相似的前提下，保证速度相似和 加速度相似。
4).动力学相似
动力相似是指力场相似，即两机中的各点 处对应时刻的同名作用力（广义力）的方向一 致，大小互成比例。即有：
a a
若流体在两机中流动相似，对应点的马赫数相 等，它们在弹性力上是动力相似的。
相似准则Re 、 Eu 、Fr表征流体在相似流 动时粘滞力、压力、重力和惯性力之间的相互 关系。在定常流动中，这四种力是相互平衡的， 当其中三种力决定后，另一种力必然被决定。 在确定的流动系统中，这些参数具有完全确定 的值，且力的大小和方向通常也是可确定的。 因此，粘滞力、重力和惯性力是起决定作用的 力，而压力不受流体物理性质的制约，通常是 随其它各力的大小被决定的。因此有：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Shaft Bearing
Oil Level
Oil Ring
润滑失效-故障实例 润滑失效 故障实例
经常发生甩油现象。 经常发生甩油现象。 润滑油油位发生变化导致轴承受伤 Blower油杯设计不良 油杯设计不良
润滑管理
确认Drain Bottle下油杯中的润滑油污染状态 确认 下油杯中的润滑油污染状态 Oiler中的 Oil Level 是否正常以及是否有变色现象 中的 补油时使用干净的容器进行补油
离心Pump – 润滑 离心
或者Blower等一般转机的 等一般转机的Bearing部位 主要适用在 Pump/Turbine或者 或者 等一般转机的 部位 与人体中血液起到的作用类似， 与人体中血液起到的作用类似，在状态不良时可能会引起较大的事故 一般维持一定的Oil Level以及进行定期更换，此外在发现异常时再更换 以及进行定期更换， 一般维持一定的 以及进行定期更换 一般通过Oil Bottle 和 Oil Drain Bottle进行观察。 进行观察。 一般通过 进行观察
Screw Pumps
Lobe Pumps
Vane Pumps
离心Pump - P&ID 离心
为了保证工艺操作的可靠性一般流程泵都有 Standby Pump 主要组成部分有Suction管线 管线/Discharge管线 管线/Minimum Flow管线 管线/Drain管线以及各种仪表 管线以及各种仪表, 主要组成部分有 管线 管线 管线 管线以及各种仪表 Valve
(VS5) Vertically Suspended Cantilever Sump Pump
(VS2) Wet Pit, Vertically Suspended Single Casing Volute with Discharge through the Column
(VS4) Vertically Suspended Single Casing Volute LineShaft Driven Sump Pump
Pump的种类 - Centrifugal 的种类
(VS1) Wet Pit, Vertically Suspended Single Casing Diffuser with Discharge through the Column
(VS3) Wet Pit, Vertically Suspended Single Casing Axial Flow with Discharge through the Column
转机介绍
目标
1. 2. 可以对Pump的原理及种类，组成部件进行说明。 可以对Pump seal & bearing的作用和种类进行 说明
目录
转机的特点及分类 Pump的种类及特点 的种类及特点 Compressor 种类和特点 Centrifugal Blower的特点 的特点 Mixer / Agitator的特点 的特点 Cooler Fan的特点 的特点 Motor的特点和结构 的特点和结构 Steam Turbine的特点和结构 的特点和结构 Gas Turbine的特点和结构 的特点和结构 结束
什么是转机? 什么是转机
将其他形式的能量转换为机械动能的装置和利用机械动能的装置 - 将其他形式的能量转换成动能的设备 生产能源的设备即将机械动能转换成其他形式的能量 - 为了满足生产工艺利用动能对流体进行加压、输送、搅拌及冷却等作用的设备 为了满足生产工艺利用动能对流体进行加压、输送、 转机的分类 1) Driven转机 被驱动设备 转机(被驱动设备 转机 被驱动设备) - 利用动能满足生产工艺的设备 - 泵Pump, 压缩机 压缩机Compressor, 搅拌器 搅拌器Mixer, 空冷风机 空冷风机Cooler Fan, 搅拌器 搅拌器Agitator, 进料器 Feeder, 鼓风机 鼓风机Blower等 等 2) Driver转机 驱动设备) 转机(驱动设备 转机 驱动设备 - 将其他形式的能量转换为动能的设备 - 电机 电机Motor, 汽轮机 汽轮机Turbine, 发动机 发动机Engine, 齿轮箱 齿轮箱Gear box等 等 - 生产能源的设备 - 燃气透平 燃气透平Gas Turbine, 发电机 发电机Generator 驱动设备 被驱动设备
Pump的分类 的分类
Horizontal Pump Conventional Pump CENTRIFUGAL PUMP Sealless Pump Vertical Pump Magnetic Driven Pump Canned Pump Reciprocating Pump POSITIVE DISPLACEMENT PUMP
离心Pump 离心
为了设备安全可靠的运行一般都有很多保护相关的附属管线 供油装置/下油杯 机械密封冲洗管线, 供油装置 下油杯, 机械密封冲洗管线 冷却水管线等 下油杯
Pump的故障现象 的故障现象
随着Tank Level 的减少，罐底的杂物刮在 的减少， 随着 泵的入口过滤器上引起泵干运转导致泵轴 上的齿轮轴及机械密封发生故障
OH4 : Single stage Overhung Impeller, Vertical In-Line Rigidly Coupled API 610
OH6 : Single stage Overhung OH5 : Single stage Overhung Impeller, Vertical In-Line Impeller, Vertical In-Line High Speed Integrally Geared Closed Coupled So Called “Sundyne Pump” API 610 (Motor Shaft = Pump Shaft) API 610
BB4 : Radially Split Between Bearing Multi-Stage Pump So Called “Ring Section Pump” API 610
BB5 : Radially Split Between Bearing Multi-Stage Pump So Called “Double Casing Pump” API 610
Pump的种类 - Centrifugal 的种类
BB1 : Axially Split Between Bearing 1 or 2 Stage Pump API 610
BB2 : Radially Split Between Bearing 1 or 2 Stage Pump API 610
BB3 : Axially Split Between Bearing Multi-Stage Pump API 610
离心泵-作用与结构 离心泵 作用与结构
作用 - 提取液体并进行加压、输送的设备 提取液体并进行加压、 - 场内约安装有 场内约安装有300台左右 仅离心泵 台左右(仅离心泵 台左右 仅离心泵) - H.C Service使用了 使用了M/Seal装置 使用了 装置 结构 - 叶轮 叶轮Impeller, 轴承 轴承Bearing, 壳体 壳体Casing, 机械 密封M/Seal (仅H.C介质 介质) 密封 仅 介质 - Driver设备有 Motor, Turbine 设备有 - 周边配套 冷却水系统C/W System, 机械密封冲洗系统 冷却水系统 M/Seal System, 过滤器 过滤器Strainer 等 供油装置（ 供油装置（116G-303）, Oil Mist （102G-104） ） ）
Conventional Pump 传统
Magnetic Driven Pump 磁力
Canned Pump 屏蔽
Pump的种类 – Positive Displacement 的种类
Reciprocating Pump
Metering Pumps
Pump的种类 – Rotary 的种类
Gear Pumps
(VS6) Vertically Suspended Double Casing Diffuser with Discharge through the Column Suitable for Extremely Low NPSHa
Pump的种类 – Magnetic Driven Pump 的种类
Compressor
被驱动设备
Blower Agitator & Mixer
Other
驱动设备
Motor & Generator Steam Turbine Gas Turbine Engine Gear box
673 21 0 3 6
Pump 的特征
Pump是一种利用动能改变水等液体(非压缩性液体 的压力并将其输送给生产工艺流程的设备 是一种利用动能改变水等液体 非压缩性液体 是一种利用动能改变水等液体 非压缩性液体) - 离心 Pump : 通过叶轮 通过叶轮(impeller)的动能给液体加压或输送的设备 的动能给液体加压或输送的设备 转速一般在1500 – 3000 RPM (Turbine驱动的设备可以在一定范围内变速 驱动的设备可以在一定范围内变速) 转速一般在 驱动的设备可以在一定范围内变速 - 容积 Pump : 通过 通过Gear, Screw等零部件的旋转运动 等零部件的旋转运动(Rotary Type)或活塞 或活塞(Piston)等零部件的往复运动 等零部件的旋转运动 或活塞 等零部件的往复运动 (Reciprocating Type)给液体加压或输送液体的设备。即通过体积变化达到目的 给液体加压或输送液体的设备。 给液体加压或输送液体的设备 各种类型Pump的可操作范围 的可操作范围 各种类型
转机的种类
转机
静设备
电仪设备
Pump
Compressor
Steam Turbine
