cad如何修改标注文字

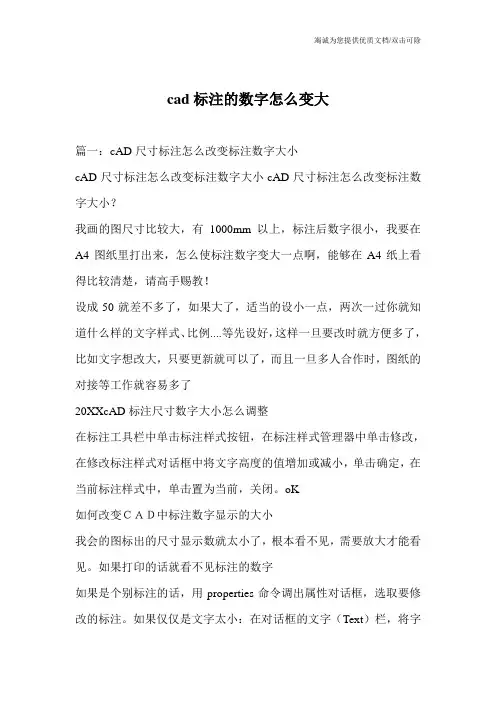

cad标注的数字怎么变大篇一：cAD尺寸标注怎么改变标注数字大小cAD尺寸标注怎么改变标注数字大小cAD尺寸标注怎么改变标注数字大小？我画的图尺寸比较大，有1000mm以上，标注后数字很小，我要在A4图纸里打出来，怎么使标注数字变大一点啊，能够在A4纸上看得比较清楚，请高手赐教！设成50就差不多了，如果大了，适当的设小一点，两次一过你就知道什么样的文字样式、比例....等先设好，这样一旦要改时就方便多了，比如文字想改大，只要更新就可以了，而且一旦多人合作时，图纸的对接等工作就容易多了20XXcAD标注尺寸数字大小怎么调整在标注工具栏中单击标注样式按钮，在标注样式管理器中单击修改，在修改标注样式对话框中将文字高度的值增加或减小，单击确定，在当前标注样式中，单击置为当前，关闭。

oK如何改变ＣＡＤ中标注数字显示的大小我会的图标出的尺寸显示数就太小了，根本看不见，需要放大才能看见。

如果打印的话就看不见标注的数字如果是个别标注的话，用properties命令调出属性对话框，选取要修改的标注。

如果仅仅是文字太小：在对话框的文字（Text）栏，将字高（Textheight）改大点即可。

如果文字、尺寸箭头都小：在Fit栏中，放大整体比例（Dimscaleoveerall)如果整图标注的尺寸文字都小，那就必须修改标注格式。

“Assist”→“Format”→“Dimonsionstyle...”弹出标注样式管理器。

在其中找到你使用的标注样式进行更改，在对话框的文字（Text）→字高（Textheight）改大点。

篇二：cAD中标注尺寸去掉尺寸数字的方法cAD中标注尺寸去掉尺寸数字的方法方法\步骤：篇三：cAD中放大或缩小图形保持标注尺寸不变方法在cAD中如何能局部放大或缩小图形,保持标注尺寸不变?首先使用scale命令将图形放大100倍。

然后使用ddim命令将相应的尺寸标注样式中的比例值修改为0.01（默认值是1这是正确的,不过一般没太必要放大图吧.你把图框缩小为0.01,打印出来的图就大100倍了.回答21.使用鼠标中键。

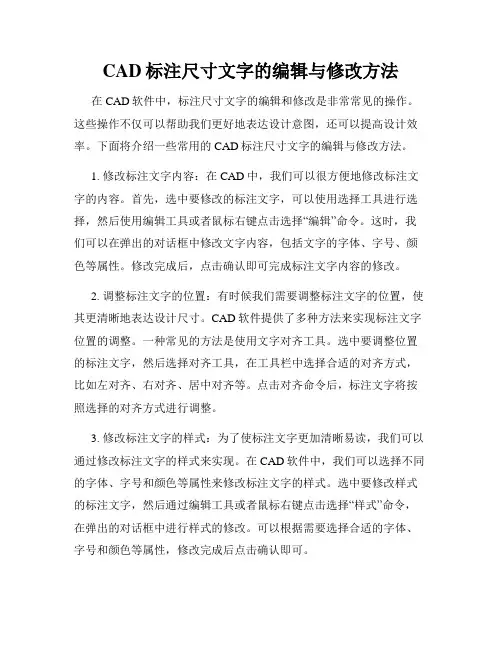

CAD标注尺寸文字的编辑与修改方法在CAD软件中，标注尺寸文字的编辑和修改是非常常见的操作。

这些操作不仅可以帮助我们更好地表达设计意图，还可以提高设计效率。

下面将介绍一些常用的CAD标注尺寸文字的编辑与修改方法。

1. 修改标注文字内容：在CAD中，我们可以很方便地修改标注文字的内容。

首先，选中要修改的标注文字，可以使用选择工具进行选择，然后使用编辑工具或者鼠标右键点击选择“编辑”命令。

这时，我们可以在弹出的对话框中修改文字内容，包括文字的字体、字号、颜色等属性。

修改完成后，点击确认即可完成标注文字内容的修改。

2. 调整标注文字的位置：有时候我们需要调整标注文字的位置，使其更清晰地表达设计尺寸。

CAD软件提供了多种方法来实现标注文字位置的调整。

一种常见的方法是使用文字对齐工具。

选中要调整位置的标注文字，然后选择对齐工具，在工具栏中选择合适的对齐方式，比如左对齐、右对齐、居中对齐等。

点击对齐命令后，标注文字将按照选择的对齐方式进行调整。

3. 修改标注文字的样式：为了使标注文字更加清晰易读，我们可以通过修改标注文字的样式来实现。

在CAD软件中，我们可以选择不同的字体、字号和颜色等属性来修改标注文字的样式。

选中要修改样式的标注文字，然后通过编辑工具或者鼠标右键点击选择“样式”命令，在弹出的对话框中进行样式的修改。

可以根据需要选择合适的字体、字号和颜色等属性，修改完成后点击确认即可。

4. 标注文字的线性尺寸编辑：在CAD中，我们可以对线性尺寸标注文字进行编辑和修改。

首先，选中要编辑的线性尺寸标注文字，使用编辑工具或者鼠标右键点击选择“编辑”命令。

然后，我们可以在弹出的对话框中修改线性尺寸标注文字的位置、文字内容、样式等。

修改完成后点击确认即可完成线性尺寸标注文字的编辑。

5. 删除标注文字：在CAD中，如果我们需要删除标注文字，可以使用删除命令。

选中要删除的标注文字，然后使用编辑工具或者鼠标右键点击选择“删除”命令。

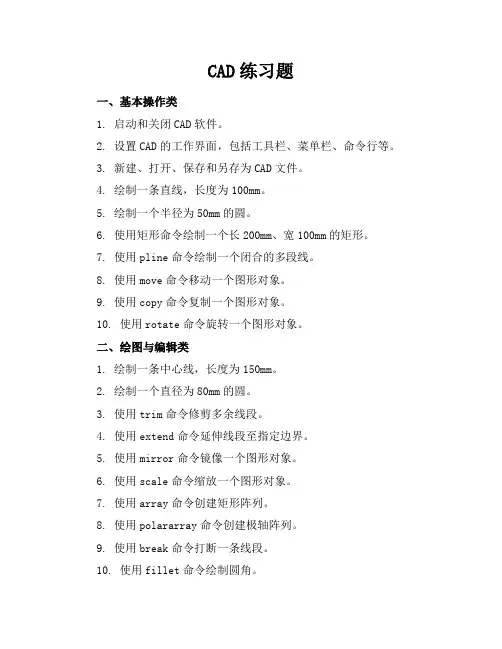

CAD练习题一、基本操作类1. 启动和关闭CAD软件。

2. 设置CAD的工作界面，包括工具栏、菜单栏、命令行等。

3. 新建、打开、保存和另存为CAD文件。

4. 绘制一条直线，长度为100mm。

5. 绘制一个半径为50mm的圆。

6. 使用矩形命令绘制一个长200mm、宽100mm的矩形。

7. 使用pline命令绘制一个闭合的多段线。

8. 使用move命令移动一个图形对象。

9. 使用copy命令复制一个图形对象。

10. 使用rotate命令旋转一个图形对象。

二、绘图与编辑类1. 绘制一条中心线，长度为150mm。

2. 绘制一个直径为80mm的圆。

3. 使用trim命令修剪多余线段。

4. 使用extend命令延伸线段至指定边界。

5. 使用mirror命令镜像一个图形对象。

6. 使用scale命令缩放一个图形对象。

7. 使用array命令创建矩形阵列。

8. 使用polararray命令创建极轴阵列。

9. 使用break命令打断一条线段。

10. 使用fillet命令绘制圆角。

三、图层与属性类1. 新建一个图层，命名为“标注”。

2. 将当前图层设置为“标注”。

3. 设置线型比例为1:100。

4. 改变线宽为0.5mm。

5. 设置颜色为红色。

6. 隐藏某一图层。

7. 冻结某一图层。

8. 锁定某一图层。

9. 修改图形对象的图层。

10. 查看并修改图形对象的属性。

四、尺寸与标注类1. 设置标注样式，包括线型、箭头、文字等。

2. 标注一条直线的长度。

3. 标注一个圆的直径。

4. 标注一个角度。

5. 标注一个半径。

6. 标注一个弧长。

7. 快速标注多个尺寸。

8. 修改标注文字内容。

9. 调整标注位置。

10. 删除不必要的尺寸标注。

五、文字与表格类1. 输入单行文字。

2. 输入多行文字。

3. 设置文字样式，包括字体、大小、颜色等。

4. 创建一个表格，包含3行4列。

5. 填写表格内容。

6. 调整表格行高和列宽。

7. 合并表格中的单元格。

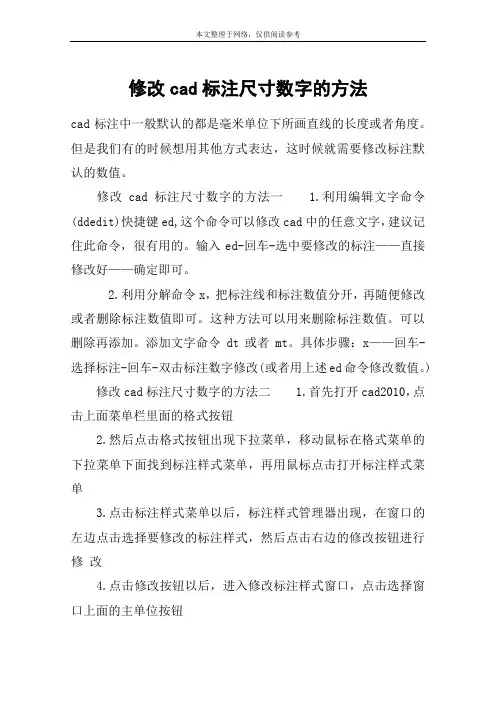

修改cad标注尺寸数字的方法
cad标注中一般默认的都是毫米单位下所画直线的长度或者角度。

但是我们有的时候想用其他方式表达，这时候就需要修改标注默认的数值。

修改cad标注尺寸数字的方法一 1.利用编辑文字命令(ddedit)快捷键ed,这个命令可以修改cad中的任意文字，建议记住此命令，很有用的。

输入ed-回车-选中要修改的标注——直接修改好——确定即可。

2.利用分解命令x，把标注线和标注数值分开，再随便修改或者删除标注数值即可。

这种方法可以用来删除标注数值。

可以删除再添加。

添加文字命令dt或者mt。

具体步骤：x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。

) 修改cad标注尺寸数字的方法二 1.首先打开cad2010，点击上面菜单栏里面的格式按钮
2.然后点击格式按钮出现下拉菜单，移动鼠标在格式菜单的下拉菜单下面找到标注样式菜单，再用鼠标点击打开标注样式菜单
3.点击标注样式菜单以后，标注样式管理器出现，在窗口的左边点击选择要修改的标注样式，然后点击右边的修改按钮进行修改
4.点击修改按钮以后，进入修改标注样式窗口，点击选择窗口上面的主单位按钮
5.点击主单位按钮以后，进入主单位的修改窗口，在下面找到比例因子栏，在栏里面移动上下箭头来选择要设置的比例因子值，设置好以后点击下面的确定按钮设定完成。

除了“修改cad标注尺寸数字”，其他人还看过：
1.cad怎样修改标注尺寸数字大小
2.cad怎么直接修改标注数字
3.cad中如何修改标注尺寸数字
4.怎么修改cad标注尺寸距离
5.cad中怎么将线性标注的尺寸修改。

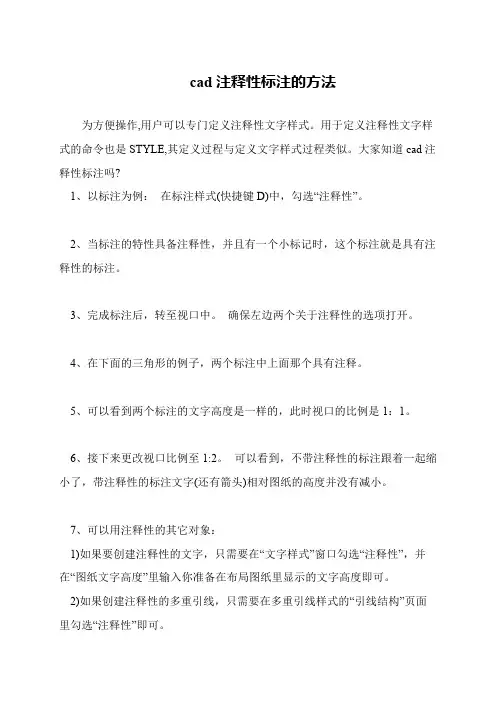

cad注释性标注的方法为方便操作,用户可以专门定义注释性文字样式。

用于定义注释性文字样式的命令也是STYLE,其定义过程与定义文字样式过程类似。

大家知道cad注释性标注吗? 1、以标注为例：在标注样式(快捷键D)中，勾选“注释性”。

 2、当标注的特性具备注释性，并且有一个小标记时，这个标注就是具有注释性的标注。

 3、完成标注后，转至视口中。

确保左边两个关于注释性的选项打开。

 4、在下面的三角形的例子，两个标注中上面那个具有注释。

 5、可以看到两个标注的文字高度是一样的，此时视口的比例是1：1。

 6、接下来更改视口比例至1:2。

可以看到，不带注释性的标注跟着一起缩小了，带注释性的标注文字(还有箭头)相对图纸的高度并没有减小。

 7、可以用注释性的其它对象： 1)如果要创建注释性的文字，只需要在“文字样式”窗口勾选“注释性”，并在“图纸文字高度”里输入你准备在布局图纸里显示的文字高度即可。

 2)如果创建注释性的多重引线，只需要在多重引线样式的“引线结构”页面里勾选“注释性”即可。

 3)如果要创建具有注释性的块，只需要在“块定义”的“方式”里勾选“注释性”即可。

 4)如果要创建注释性的块属性，只需要在“属性定义”的“文字设置”里勾选“注释性”即可。

即便块不是注释性的，也可以往里添加注释性的属性。

 5)如果要创建注释性的图案填充，只需要在“图案填充和渐变色”窗口勾选“注释性”即可。

 8、如何将现有的对象改为注释性对象： 1)如若要将非注释性文字改变成注释性文字，丝路教育只需在模型空间选中文字，在“特性”面板的“文字”里点击“注释性”下拉箭头，点选“是”即可。

 2)如若要将非注释性标注改变成注释性标注，只需在模型空间选中标注，在“特性”面板的“其他”里点击“注释性”下拉箭头，点选“是”即可。

 3)如若要将非注释性多重引线改变成注释性多重引线，只需在模型空间选中多重引线，在“特性”面板的“其他”里点击“注释性”下拉箭头，点选“是”即可。

如何在CAD中进行标注和注释在使用CAD软件进行绘图时，标注和注释是非常重要的环节。

它们可以清晰地表达出图纸上的信息，方便与他人交流和理解。

本文将介绍如何在CAD中进行标注和注释，以帮助读者更好地运用这些功能。

1. 标注线性尺寸在CAD中，标注线性尺寸是一个常见的操作。

选中“标注”工具栏上的“尺寸”按钮，然后在绘图区域内选择需要标注的直线，系统将自动显示出直线的长度。

可以移动和调整标注的位置，使其不遮挡绘图内容。

如果需要标注多个长度，可以多次使用该功能。

2. 标注角度标注角度也是常见的操作之一。

选中“标注”工具栏上的“角度”按钮，并在绘图区域内选择需要标注的角度，系统将自动显示出角度的数值。

可以调整标注的位置和样式，确保清晰可读。

3. 标注半径和直径在CAD中标注半径和直径非常重要，它们常用于绘制圆形和弧形。

选中“标注”工具栏上的“半径/直径”按钮，然后在绘图区域内选择需要标注的圆或弧，系统将自动生成对应的标注。

可以根据需要调整标注的位置和样式。

4. 标注文字除了标注尺寸和角度等物理量，我们还可以使用CAD软件进行文字标注。

选中“标注”工具栏上的“文字”按钮，在绘图区域内选择标注位置，然后输入需要标注的文字内容。

可以调整文字的字体、大小和对齐方式，以便更好地表达出信息。

5. 添加注释除了标注物理量和文字，我们还需要在绘图中添加一些注释，用以解释图纸的内容。

选中“注释”工具栏上的“注释”按钮，然后在绘图区域内选择需要添加注释的位置，系统将打开一个文本框供我们输入注释内容。

可以调整文本框的大小和样式，使其与绘图内容相协调。

6. 调整标注和注释在CAD中，我们可以随时调整标注和注释的位置和样式，以便更好地适应绘图的需要。

选中标注或注释，然后使用鼠标或键盘上的移动、缩放和旋转等工具进行调整。

可以根据具体情况选择合适的调整方式，保证标注和注释的清晰可读。

总结起来，在CAD中进行标注和注释是非常必要的。

使用相关工具可以快速、准确地表达出图纸上的信息，方便与他人沟通和理解。

第七章文字标注与注释文字是图纸的重要组成部分，表达了图纸上的重要信息。

本章主要介绍TEXT、MTEXT和QTEXT 等命令。

7．1输入文本7．1．1基本概念：在图形上添加文字，考虑的问题是字体、文本信息、文字比例、文本的类型和位置。

字体：文字的不同书定形式，包括所有的大、小写文本，数字以及宋体、仿宋体等文字。

文本信息：文本内容位置：和所描述的实体平行，放置在图形外部，尽量不与图形的其他部分相重叠。

类型：有以下二种通用注释：整个项目的一个特定说明.局部注释：项目中某一部分说明.文本比例：为方便得到理想的文本高度，文本比例系数可以和图形比例系数互用。

AutoCAD为文本定义了四条定位线，顶线、中线、基线、底线，如下图所示7．1．2单行文字：1．启动l命令行：TEXT或DTEXTl菜单：绘图→文字→单行文字2．操作方法激活命令后，命令行提示如下：起点：在绘图区单击确定起点，提示如下：对正：文字定位方式对齐：文字基线的两个端点来指定文字的宽度和文字方向系统将输入的文字写在两点之间，文字行的斜角由两点的连线确定，根据两点的距离、字符数自动调节宽度，字符串越长，字符越小。

调整：指定两点和文字高度来确定文字的区域和方向在调整方式下，文字高度是一定的，字符串越长，字符就越窄。

中心：指定文字基线的中心点来定位文字。

中间：指定文字外框的中心来定位文字。

右：指定文字基线的右侧端点来定位文字。

其余9种定位方式，见P206图7-4所示。

操作实例P206页“图7-5TEXT命令”应用演示7．2构造文字样式样式是利用“文字样式”对话框进行设置对话框启动方式l菜单：格式→文字样式l命令行：ST或STYLEl文字样式管理器按钮（需打开“样式”工具栏）1、样式处理（1）单击“新建”按钮，缺省值为“样式1”（2）删除样式：选取需删除的样式名，单击“删除”按钮。

（3）重命名样式选取需重命名的样式名，单击“重命名”按钮。

使用“格式”菜单下“重命名”或命令行中输入REN2、选择字体使用大字体激活时，系统将提供计算机内所有程序的字体。

Auto CAD 整理笔记（CAD 2018）1.输入：“op”，回车弹出“选项”页面2.保存时，为了确保大部分版本的CAD软件能够打开保存的文件，要存CAD2004版本格式3.缩放:Z 鼠标：滚轮缩放，按住中键移动4.选中线段;鼠标左键ESC取消选择5.变色：选中后点击颜色即可，按空格结束6.“直线工具”：输入“L”后回车7.线段长度限制：点击起始点后，拖动鼠标，键入长度数字，后按回车一次，再按一次结束8.标注规范：尺寸界线与几何线之间不能重合9.绘图顺序：由大到小，由外到内10.按空格键重复上一个命令11.使用“注释—快速标注”后框选所要标注的几何图形，后按“空格”移动鼠标点击完成标注12.使用“连续标注”，首先标注一次，之后在接下来的位置继续连续点击即可，按“空格”键结束13.CAD中的角度，永远以0度为基准14.画斜线公式：@长度<角度15.矩形REC 旋转RO 偏移O 移动M 修剪TR回车两次，点击想要修剪的部分即可16.修剪只能减掉多出去的部分17.凡是有120 60 30 度，斜边是短边的两倍18.平行、垂直不需要标注角度19.修剪时，顺序为由外到内20.矩形公式：@长度，宽度，先指定一点，再按照公式套入21.偏移：输入O回车，再输入距离回车，再选择对象，再指定方向22.旋转：输入RO回车，选择对象，指定参考点，再输入角度23.旋转时复制可以在保留原来图形/线条的基础上绘制出新的图形（下方命令框“复制命令”）24.使用修剪工具时，按住shift键，可延伸线段25.画对称图形的时候，多使用偏移命令26.标注时，几何尺寸和定位尺寸都要标注27.同样尺寸的图形，只需要标注一次28.命令D，回车为标注样式管理器29.若字体太大，可使用标注管理器—调整—使用全局比例调整适当大小30.能够计算出来的尺寸，不需要标注31.圆：快捷键C32.圆只可以标注直径，不能标注半径33.F：圆角命令（只能做外切关系的图形），单击圆角命令后，先点击下方命令框中的输入半径后，再进行选择对象34.BR：打断命令，从第一次点击处往后的部分删除35.使用定位线若间隔太大，则进入特性—匹配—其他—显示细节—全局比例因子—减小比例即可36.复制命令：co 键入CO命令，然后选择对象，按回车后，选择基点再输入移动距离后回车37.若想复制后修改大小，可对准想要修改的对象快速双击，以修改属性38.矩形分解命令：X39.键入TAN或CTRL+鼠标右键选择切点切点每选择一次，只能用一次使用切点时，首先需要进入绘制直线状态再绘制切点40.作图的原则，先画已知尺寸，根据已知尺寸，绘制未知尺寸，最后绘制连接关系41.椭圆命令：EL 椭圆命令中：第一次点击的点为椭圆的圆心，再输入X轴方向上左端点到右端点的距离后回车，再输入Y轴方向上左端点到右端点的距离回车即可完成椭圆的绘制42.软件默认的X、Y轴方向的输入距离为左端点到右端点，有时可能因为个人设置和习惯不同，要注意43.若要以中心绘制椭圆，要点击下方（C）以中心点绘制44.以中心点画椭圆，只需要输入长短轴的一半45.短轴永远只输入一半46.多边形命令：POL47.多边形标注注意事项：点到点：外切多边形边到边；内接多边形48.画笔工具：sketch，按ESC即可推出并消除笔迹49.圆角工具：FIL-输入R-输入半径-依次点击两个连接对象50.线性标注快捷键：DIM51.分解命令：X合并命令：J52.输入圆角命令（FIL）后，输入P回车后输入半径(R)回车，点击多段线，即可出现多个圆角53.整体多段线可采用O（偏移）命令进行偏移出平行的线条54.填充指令：H55.箭头画法1：使用直线与合并画出箭头再使用填充工具(H)进行填充2：使用PL(多段线指令)，输入PL，回车，鼠标左键选取起始点，输入W 回车，先确定起始点宽度，回车，后输入末端宽度，两个数值应一致，输入箭柄长度回车，再输入W，回车，输入箭头底部宽度，回车，再输入箭头尖端宽度（应为0），再输入箭头长度，回车即可完成绘制56.调整标注精度：输入D（标注管理器），点击修改，点击主单位或换算单位进行修改57.延伸命令：EX+回车两次或TR+回车两次，按住+鼠标左键58.绘制立体图形：将多余的线段和标注去掉，按住shift+鼠标中键改变视角并缩放，shuruBO （创建面域命令），点击拾取点，选择需要创建面域的图形，输入EXT（立体拉伸指令）确定高度，点击图纸左上角第三个括号，选择着色，若要掏空其中的物体，输入SU（删除选定面域或立体图形），先点击被掏的物体，按一次空格，再选择要删去的物体，再按回车即可59.面域命令：REG 使用面域的对象只能是封闭对象，不能有相交或开口60.创建图形边界：BO 使得有交叉的图形形成一个封闭图形61.BO所形成的多段线图形，可直接复制拖出，原图形还在62.并集命令：UNI （删掉相交的区域，不相交的区域则会被保存）操作方法：同时选择并集对象并回车，再选择需要删掉的对象，回车即可（注：使用前提是对象必须是面域或是实体，故应先使用并集命令将其变为面域才能使用并集命令）63.差集命令：SU （保留相交的区域，不相交的区域则会被删除）操作方法：先选择要保留的对象，回车，再选择要减掉的对象回车，凡是要剪掉的对象相交的区域将会被剪掉（注：使用前提是对象必须是面域或是实体，故应先使用面域差集将其变为面域才能使用并集命令）64.差集与并集原理相同，结果相反65.交集：IN 同样需要面域对象只保留相交部分，不相交的部分会被删除66.线宽设置菜单：LW67.路径阵列中。

2018cad标注样式设置标准随着CAD（计算机辅助设计）技术的不断发展，标注样式设置对于设计工程师来说显得越发重要。

在CAD软件中，标注样式设置可以影响到绘图的准确性和美观程度，因此设计工程师需要对标注样式设置标准有所了解并严格遵守。

本文将介绍2018年CAD标注样式设置的标准，以帮助设计工程师更好地运用CAD软件进行工程设计。

一、文字样式设置1. 设置标注文字的字体在CAD软件中，标注文字的字体设置可以影响到整个绘图的整体美观程度。

合适的字体可以提高绘图的可读性，因此设计工程师需要选择适合的字体作为标注文字的字体，并在绘图时严格按照标准进行设置。

2. 设置标注文字的大小标注文字的大小直接影响到标注的清晰度和可读性。

根据实际绘图的需要，设计工程师需要合理设置标注文字的大小，确保文字清晰可读，同时不会显得过大或过小。

二、标注线样式设置1. 设置标注线的类型标注线的类型可以根据CAD软件的功能进行选择，常见的标注线类型有实线、虚线、点线等。

设计工程师需要根据实际绘图的需要选择合适的标注线类型，并严格遵守标准设置。

2. 设置标注线的颜色标注线的颜色可以根据实际绘图的需要进行选择，一般来说，标注线的颜色需要与绘图中的其他线条颜色保持一致，以保持整个绘图的统一性。

三、标注箭头样式设置1. 设置标注箭头的大小和类型标注箭头的大小和类型可以根据实际绘图的需要进行选择，一般来说，标注箭头的大小需要与标注文字的大小保持一致，以保持整个标注的统一性。

设计工程师需要选择合适的标注箭头类型，确保标注箭头清晰可见。

2. 设置标注箭头的颜色标注箭头的颜色需要与标注线的颜色保持一致，以保持整个标注的统一性。

四、标注尺寸样式设置1. 设置标注尺寸的精度标注尺寸的精度可以根据实际绘图的需要进行设置，一般来说，标注尺寸的精度需要保持与实际尺寸的精度一致，以保证绘图的准确性。

2. 设置标注尺寸的显示格式标注尺寸的显示格式可以根据实际绘图的需要进行选择，一般来说，标注尺寸的显示格式需要清晰易读，以便工程师和相关人员能够准确获取尺寸信息。

cad批量修改文字样式
一、打开CAD绘图软件，在绘图区随便标注一段距离(做样本)。

在键盘上按D键或者在命令行输入快捷键D，然后按空格键。

如图所示：
二、在弹出的标注样式管理器窗口上单击“修改”按钮。

如图所示：
三、单击修改后会弹出“修改标注样式”窗口，在窗口中选择“文字”菜单，找到文字菜单列表下的“文字样式”，然后单击文字样式末端的按钮。

如图所示：
四、窗口中字体列表下的“使用大字体”默认是选择的，如果要修改文字样式，首先要取消使用大字体的选择(把使用大字体前边的勾取消)。

如图所示：
五、在字体名的下拉菜单中选择自己需要的字体，然后单击“应用”。

如图所示：
六、单击文字样式窗口中“关闭”，再单击修改标注样式窗口中的“确定”。

如图所示：
七、单击标注样式管理器窗口中的“关闭”按钮。

如图所示：
八、完成设置效果。

看了“CAD里面怎样修改文字样式”的人还看了：
1.cad如何修改文字样式
2.如何修改cad中的文字样式
3.怎么在CAD中修改文字样式
4.autocad怎么修改文字样式
感谢您的阅读，祝您生活愉快。

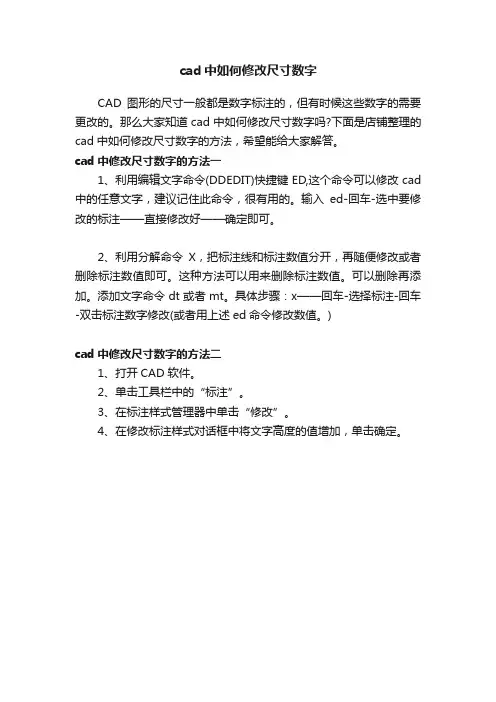

cad中如何修改尺寸数字
CAD图形的尺寸一般都是数字标注的，但有时候这些数字的需要更改的。

那么大家知道cad中如何修改尺寸数字吗?下面是店铺整理的cad中如何修改尺寸数字的方法，希望能给大家解答。

cad中修改尺寸数字的方法一
1、利用编辑文字命令(DDEDIT)快捷键ED,这个命令可以修改cad 中的任意文字，建议记住此命令，很有用的。

输入ed-回车-选中要修改的标注——直接修改好——确定即可。

2、利用分解命令X，把标注线和标注数值分开，再随便修改或者删除标注数值即可。

这种方法可以用来删除标注数值。

可以删除再添加。

添加文字命令dt或者mt。

具体步骤：x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。

)
cad中修改尺寸数字的方法二
1、打开CAD软件。

2、单击工具栏中的“标注”。

3、在标注样式管理器中单击“修改”。

4、在修改标注样式对话框中将文字高度的值增加，单击确定。

怎么修改cad标注尺寸数字
cad标注中一般默认的都是毫米单位下所画直线的长度或者角度。

但是我们有的时候想用其他方式表达，这时候就需要修改标注默认的数值。

修改cad标注尺寸数字的方法一
1.利用编辑文字命令(DDEDIT)快捷键ED,这个命令可以修改cad中的任意文字，建议记住此命令，很有用的。

输入ed-回车-选中要修改的标注——直接修改好——确定即可。

2.利用分解命令X，把标注线和标注数值分开，再随便修改或者删除标注数值即可。

这种方法可以用来删除标注数值。

可以删除再添加。

添加文字命令dt或者mt。

具体步骤：x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。

)
修改cad标注尺寸数字的方法二
1.首先打开CAD2010，点击上面菜单栏里面的格式按钮
2.然后点击格式按钮出现下拉菜单，移动鼠标在格式菜单的下拉菜单下面找到标注样式菜单，再用鼠标点击打开标注样式菜单
3.点击标注样式菜单以后，标注样式管理器出现，在窗口的左边点击选择要修改的标注样式，然后点击右边的修改按钮进行修改
4.点击修改按钮以后，进入修改标注样式窗口，点击选择窗口上面的主单位按钮
5.点击主单位按钮以后，进入主单位的修改窗口，在下面找到比例因子栏，在栏里面移动上下箭头来选择要设置的比例因子值，设置好以后点击下面的确定按钮设定完成。

除了“修改cad标注尺寸数字”，其他人还看过：。

CAD尺寸标注样式怎么设置详细图文
尺寸标注是CAD制图当中的重要组成部分，也是直接影响图纸整体美观度的重要因素，因此，如果要想图纸显得更加美观、工整的话，学好尺寸标注是非常关键的。

以下是店铺为您带来的关于CAD尺寸标注样式设置详细图文教程，希望对您有所帮助。

CAD尺寸标注样式设置详细图文教程
一般情况下，默认的尺寸标注是很小的，都是需要我们自己去调整到适合图形的参数，其实尺寸标注也就是那么几处地方，通常情况下主要设置好直线、符号和剪头、文字、主单位四个元素就行了。

1、使用快捷键“D”打开尺寸标注样式管理器窗口，点击修改按钮
2、进入到修改标注样式窗口，逐次对直线、符号和剪头、文字、主单位设置即可。

直线主要设置参数：
符号和剪头主要设置参数：
文字主要设置参数：
主单位主要设置参数：
如果说一个图纸当中需要标注不同的标注样式，大家可以新建一个标注样式，设置成自己喜欢的标注格式，然后再对进行需要标注成这个样式的标注归类到新建的样式下，然后选择置为当前即可。

CAD国标字体和标注设置文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows 下的TrueType字体（TTF字体）。

下图是符合国标的文字样式。

图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。

如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。

图77，点击“继续”，为线性标注设置参数。

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。

其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

图88，点击确定，看到gb样式下的线性标注子样式。

图99，设置直径标注子样式。

紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。

先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。

图1010，对直径标注的文字及箭头位置作调整。

图1111，点击“确定”完成gb样式下的直径标注子样式。

图1212，半径标注子样式与直径标注的设置完全相同。

注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。

cad怎么修改标注文字
我们在画图的时候经常要给图形添加注释文字或者标注文字，那么大家知道cad怎么修改标注文字吗?下面是店铺整理的cad怎么修改标注文字的方法，希望能给大家解答。

cad修改标注文字的方法：
方法一：选中需要修改的标注，单击鼠标右键。

在右键菜单中选中特性，单击。

这时可以看到特性面板，接着在文字特性中找到文字替代。

再在文字替代中输入自己想要输入的数值，回车。

方法二：在命令栏中输入ed(全称DDEDIT)，根据命令提示选中对象后就可以根据自己的要求输入标注数值了。

如下图
方法三：其实就是方法二，只是本方法采用的是命令菜单的方式进行的。

步骤为修改——对象——文字——编辑。

后面根据命令栏的提示操作就行了。

PCCAD常见问题及解答(定期更新)1.PCCAD中的标注文字可以固定在尺寸线中间吗？对于已标注的尺寸，需要单独编辑（可双击直接编辑,在标注窗口中的高级选项中，在左右位置的图片上点鼠标，选文字在中间的图片，然后选中风格保留，就OK啦）。

如果希望保留文字居中的设置，打开模板PCCAD.DWT，在该文件中将文字居中的设置进行保留，保存。

以后新建的DWG文件中，尺寸标注的文字都会居中了！2.在PCCAD中如何更改标注精度？方法：在进行标注的过程中根据命令行提示按空格修改标注文字，在“标注内容”窗口中修改精度后，点“高级”按钮，再选择“风格保留”。

以后的标注精度，就是根据你的设置进行。

注：在PCCAD2006以前版本中，只有新标注的“标准内容”窗口中，“风格保留”按钮才可用，编辑标注后弹出的窗口中该按钮是灰色的。

3.如何解决pccad鼠标中键失灵问题？应该是系统变量MBUTTONPAN 的值改变了的缘故，以下是帮助信息：类型：整数保存位置：注册表初始值：1 控制定点设备第三按钮或滑轮的动作响应。

0 支持菜单(.mnu) 文件定义的动作 1 当按住并拖动按钮或滑轮时，支持平移操作在命令行输入“MBUTTONPAN”，赋值1试试。

4.使用CAD2004+PCCAD2004打开原来2002画的图，结果图纸中原来的明细表变成像梯子一样的形状，拖得老远，这是怎么回事？怎样解决？需要重新定义明细表表体。

将原来的一个表体打散，然后将属性文字的位置稍微上移，再使用“系统维护工具”中的自“定义明细表表体”命令，输入以前明细表的名称，基点为右下点即定义完毕。

5.如何修改刚启动PCCAD2004里面的一些设置，如：图层、文字样式、标注样式等等？PCCAD完全支持个性化设置的，所以当然可以改。

打开PCCAD安装目录下的模板文件PCCAD.DWT，修改模板中的文字样式、标注样式、标注文字的颜色、图层颜色、图幅设置等，然后进行保存，新建的DWG文件，默认就是你设置的状态了!6.怎样解决天河PCCAD2002XP光标造成绘图区移动？这是自动漫游开启的原因，是为方便浏览图形设置的，如果不习惯（好像大多数人都有些不习惯）就关闭即可。

相信大家所见的图纸上都会看到文字标注，其实图纸上进行文字标注更多的是来注释图纸上那些难点地方。

图纸上难点当然不会只有这其中一点，文字标注多了在输入文字时候，难免出现错误之处。

CAD图纸上文字标注的字如何查找替换？想学习的小伙伴可以跟着小编一起往下看。

第一步：找到我们电脑桌面上方的迅捷CAD编辑器的图标，双击打开运行。

之后我们会进入到CAD编辑器的操作界面。

第二步：在该界面上方找到新建命令，在CAD绘图工具中新建一张图纸。

或者点击文件—打开命令，在弹出的窗口内快速把你之前所没有绘制完成的图纸打开。

第三步：图纸在打开过后，我们点击界面上方的编辑窗口按钮，在下拉框内我们找到查找和替换命令。

这时候界面会出现一个弹窗。

第四步：在图纸上弹出的窗口内，在查找的框内输入自己所要进行查找的文字；在替换框内输入你想替换的文字，然后点击弹窗界面下面的全部替换。

这时你在查看图纸时会发现文字替换。

怎么样，以上就是小编今天所要分享的全部内容，你有什么不理解之处可以按照上边的具体操作步骤在电脑上操作一遍，希望对大家能够有所帮助！。
