2016年最新临近既有线沉降变形监测方案

既有建筑沉降观测方案既有建筑沉降观测方案引言：在城市建设与发展的过程中，既有建筑的稳定性与安全性一直是我们非常关注的问题。

而建筑沉降是既有建筑稳定性的一个重要指标，在城市建设中具有重要的意义。

因此，为了准确、及时地掌握既有建筑的沉降情况，需要制定一套完善的观测方案。

本文将就既有建筑沉降观测方案进行详细的阐述，以期为工程师以及相关从业人员提供参考和指导。

一、研究目的：1.掌握既有建筑的沉降情况，为建筑的稳定性评估提供依据。

2.提前发现既有建筑的沉降问题，及时采取必要的修复和加固措施。

3.为相关城市规划和设计提供参考数据。

二、观测内容：1.既有建筑的表面沉降。

2.地基沉降。

3.建筑物内部的变形情况。

三、观测方法：1.表面沉降观测：采用高精度测量仪器对既有建筑表面进行多次测量，利用观测数据计算既有建筑的沉降量和速率。

2.地基沉降观测：通过地下水位观测井、沉降观测井等设备，测量地基的沉降情况。

3.建筑物内部变形观测：通过安装应变计和位移计等仪器，监测建筑物内部的变形情况。

四、观测频率：1.表面沉降观测：建议每个季度进行一次观测，并根据观测结果判定是否增加观测次数。

2.地基沉降观测：建议每月进行一次观测，以及在重大工程施工期间增加观测频率。

3.建筑物内部变形观测：视建筑物的重要程度和使用情况而定，一般建议每季度或每年进行一次观测。

五、数据处理与分析：1.表面沉降观测数据处理：采用专业软件对观测数据进行处理，得到沉降量和速率图表，并进行趋势分析，以判断是否存在异常沉降情况。

2.地基沉降观测数据处理：将观测数据与建筑结构分析结果进行对比，计算沉降量和速率，提供给工程师进行稳定性评估。

3.建筑物内部变形观测数据处理：根据观测数据计算出变形量和速率，并与设计值进行对比，判断变形是否符合设计要求。

六、报告撰写与汇总：1.观测数据和分析结果汇总：对观测数据进行整理，绘制沉降分布图和沉降速率图，编写观测报告。

2.报告撰写与汇总：编写观测报告，包括观测目的、方法、频率、数据处理与分析、结论等内容，并将观测报告交给相关利益相关方。

沉降工程监测方案一、引言随着城市建设的不断进展，沉降工程已成为城市建设中较为常见的一种工程。

沉降工程的合理监测对于确保工程质量、保障安全、减少安全事故以及保护环境等方面具有重要意义。

沉降监测作为一种重要的监测手段，其准确性和有效性直接关系到工程质量和安全。

本文拟对沉降工程监测方案进行详细阐述，以期提供给相关工程监测人员参考并确保工程的质量和安全。

二、监测目的1. 监测工程层沉降情况，掌握工程变形状况，及时发现沉降异常情况，对沉降进行有效控制。

2. 评估地基工程的设计和施工效果，提供相关数据支持。

3. 对周边环境进行监测，实施相应措施，减少工程给周边环境带来的影响。

4. 为工程施工后续监测提供数据基础。

三、监测对象1. 监测对象主要为沉降工程，包括建筑物、桥梁、隧道等。

2. 在实际监测过程中，还需要考虑到周边环境的监测，包括地下水位、地基土壤等。

四、监测内容1. 监测对象沉降情况：主要监测对象的沉降及变形情况，包括沉降量和变形速率等。

2. 周边环境监测：包括地下水位、地基土壤的监测，以及影响周边环境的监测指标。

3. 监测仪器：根据监测对象和监测内容的要求选择相应的监测仪器，包括沉降仪、变形仪、地下水位监测仪等。

五、监测方法1. 定点监测法：对于较小范围内的沉降工程，通常采用定点监测法，通过在监测对象周围设置监测点，定期进行监测。

2. 区域监测法：对于较大范围内的沉降工程，通常采用区域监测法，通过设置监测网格对整个范围进行监测。

3. 实时监测：采用先进的实时监测技术，定期进行监测数据的实时传输和分析，及时发现并处理沉降异常情况。

4. 远程监测：采用远程监测技术，对监测数据进行远程传输和处理，实现对监测对象远程监测控制。

六、监测周期1. 定点监测法：通常选择一个时间节点，如每季度、每半年、每年等进行监测。

2. 区域监测法：根据具体工程情况，选择合适的监测周期进行监测。

3. 实时监测和远程监测：根据具体监测对象的需要，可实现实时监测和远程监测。

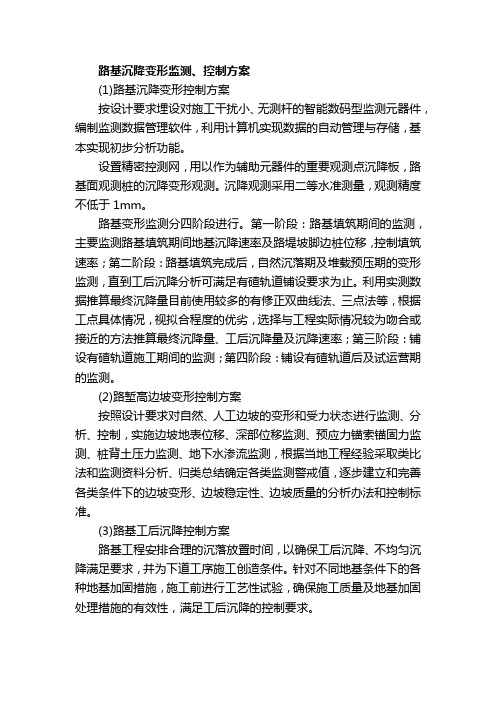

路基沉降变形监测、控制方案
(1)路基沉降变形控制方案
按设计要求埋设对施工干扰小、无测杆的智能数码型监测元器件，编制监测数据管理软件，利用计算机实现数据的自动管理与存储，基本实现初步分析功能。

设置精密控测网，用以作为辅助元器件的重要观测点沉降板，路基面观测桩的沉降变形观测。

沉降观测采用二等水准测量，观测精度不低于1mm。

路基变形监测分四阶段进行。

第一阶段：路基填筑期间的监测，主要监测路基填筑期间地基沉降速率及路堤坡脚边桩位移，控制填筑速率；第二阶段：路基填筑完成后，自然沉落期及堆载预压期的变形监测，直到工后沉降分析可满足有碴轨道铺设要求为止。

利用实测数据推算最终沉降量目前使用较多的有修正双曲线法、三点法等，根据工点具体情况，视拟合程度的优劣，选择与工程实际情况较为吻合或接近的方法推算最终沉降量、工后沉降量及沉降速率；第三阶段：铺设有碴轨道施工期间的监测；第四阶段：铺设有碴轨道后及试运营期的监测。

(2)路堑高边坡变形控制方案
按照设计要求对自然、人工边坡的变形和受力状态进行监测、分析、控制，实施边坡地表位移、深部位移监测、预应力锚索锚固力监测、桩背土压力监测、地下水渗流监测，根据当地工程经验采取类比法和监测资料分析、归类总结确定各类监测警戒值，逐步建立和完善各类条件下的边坡变形、边坡稳定性、边坡质量的分析办法和控制标准。

(3)路基工后沉降控制方案
路基工程安排合理的沉落放置时间，以确保工后沉降、不均匀沉降满足要求，并为下道工序施工创造条件。

针对不同地基条件下的各种地基加固措施，施工前进行工艺性试验，确保施工质量及地基加固处理措施的有效性，满足工后沉降的控制要求。

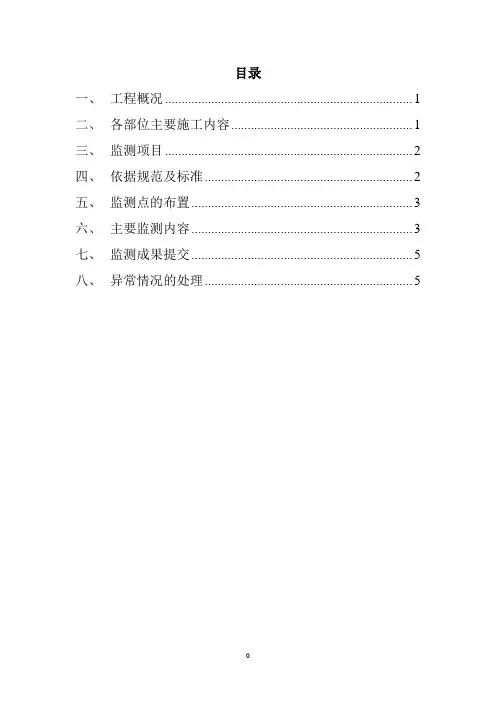

目录一、工程概况 (1)二、各部位主要施工内容 (1)三、监测项目 (2)四、依据规范及标准 (2)五、监测点的布置 (3)六、主要监测内容 (3)七、监测成果提交 (5)八、异常情况的处理 (5)临近既有线施工线路监测方案工程概况XX市轨道交通试验线位于中国铁道科学研究院东郊分院现有大环试验线内侧,正线为一条闭合的试验线,大部分与既有大环线并行,线间距6～10m,为模拟城轨运行工况,在城轨试验线上建有高架桥、单体框架桥、隧道以及各种小半径曲线、多种减振轨道结构结构形式试验段,噪声标准测试段等,基本具备车辆及通信信号、牵引供电等系统的试验、检测能力。

本项目临近既有线施工的主要部位有:K2+428.842框架桥、K2+932.884框架桥、K1+475.404框架桥、高架桥0#桥台,以上部位施工时需对既有大环线进行监测。

一、各部位主要施工内容1、K1+475黑桥村框架桥,由于本框架桥施工时既有道路无法断路或导改,设计为门式结构,主体结构地基处理为钻孔灌注桩,既有线防护在既有桥台两侧延线路方向设置钻孔灌注桩,共设置10根钻孔灌注桩对既有线进行防护。

本框架桥施工时,需要将既有道路两侧砖墙及桥上声屏障拆除,拆除后根据既有锥坡位置及设计方案在既有线两侧设置防护桩,施工时需要对既有线围护桩及既有线线路进行监测。

现场照片附后。

2、K2+428.842框架桥目前结构底板已经施工完毕,主体钢筋绑扎、模板安装基本完成,本桥施工时候主要影响既有线的为既有桥与新建桥之间的重力式挡土墙施工。

3、K2+932.884框架桥基础钻孔灌注桩即将施工完毕,下一步施工影响既有线的主要为破除桩头、承台施工及既有桥与新建桥之间重力式挡墙施工。

4、高架桥0#桥台目前地下部分已经全部施工完毕,下一步施工主要影响既有线的为基坑开挖支护钢板拔出后,对钢板桩位置的回填处理及注浆加固。

二、监测项目1、护坡桩的水平位移及沉降观测；2、既有铁道线路变形观测。

沉降观测施工方案一、工程概况该工程为1/2#号楼地上33层、地下3层，框支剪力墙结构，基础为机械钻孔灌注桩，17#、18#、19#楼地上33层、地下4层，框支剪力墙结构，基础为机械钻孔灌注桩。

为了保证建筑物的正常使用寿命和建筑物的安全性，在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，避免因沉降原因造成建筑物主体结构的破坏或产生影响使结构功能的裂缝，造成巨大的经济损失，需对建筑物进行沉降变形观测。

二、编制依据1、《工程测量规范》GB50026—20072、《国家一、二级水准测量规范》3、《建筑变形测量规范》（JGJ8-2007）三、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为了能够精确的反映出建筑物在不断增加荷载作用下的沉降，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测采用精密水准仪（DSZ2），水准尺采用铟合金尺。

人员素质的要求，必须经过专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对本工程结构特点、具体情况采用具体的观测方法和观测程序，对实施过程汇总出现的问题进行分析并正确的运用误差原理进行平差计算，做到按时、快速、精确地完成每次的观测任务。

2、观测时间首次观测时间为一层结构完成后进行，复测时间第一次以裙楼结构完成，主楼以每3层为一个周期进行。

3、观测点的设置(见附图)为了能够精确的反映建筑物的沉降情况，根据现场及地基基础的情况而设置。

各观测点见大样见下图：4、观测规则为保证观测数据可靠性，故观测按照“五定”原则即沉降观测所依据的基点、工作基点和沉降观测点，点位稳定；仪器、设备稳定；观测人员固定；观测条件基本一致；观测路线、镜位、程序和方法固定。

以尽量减少误差，确保沉降观测的可靠性。

5、观测准备工作在首次观测前必须对所用仪器的各项指标进行检查校正，使用每3—6个月并送往专业的计量部门进行校核一次。

既有运营铁路路基变形及沉降监测方案既有铁路路基监测内容主要包括：路基面的几何形态、道床厚度、路基面的变形、基床厚度、路基基底的沉降变形与不均匀沉降等监测，有条件尚应进行基床土的应力测试。

既有铁路路基监测应布设在路基填料或基床土质不良、基底地质条件差、地形变化大、路基排水不畅、以及各种过渡段等部位。

尤以路基出现病害或潜在危险地段应加强加密监测。

监测点应设置在观测数据容易反馈，且不影响正常行车运营或对整治施工造成不便的部位。

1.1 监测布置原则1.1.1 路基面外观监测路基面外观监测主要包括道床厚度、路基面的几何形态（路肩形状、路基面宽度、路拱形状、横向坡度及其平整度、基床陷槽、翻浆冒泥点等）。

可在两侧路肩上安设固定测点，采取开挖道床后经纬仪测量或直接采用钎探丈量。

沿线路方向每隔100~200m设置一个监测断面（且每工点不少于2个监测断面），路基基床病害严重地段应适当加密。

1.1.2 变形监测路基变形监测主要包括路基面沉降监测、路基本体沉降监测、路基基底沉降监测、路基深厚层地基分层沉降监测、路基水平位移监测等。

既有铁路受行车运营影响，一般以路基面沉降监测为主，较直观适用，便于实施且不影响既有线行车运营，其它变形监测应用较少，主要原因是监测元件埋设对行车运营干扰较大，但对于既有铁路路基的稳定、沉降变形严重地段视现场实际情况而定。

路基变形监测布置图详见图1-1。

注：当同时进行路基本体监测与路堤基底沉降监测时，可在同一孔中上下分布埋设监测元件。

图1-1-1 既有铁路路基监测断面示意图（1）路基面沉降监测分别于既有路基内侧钢轨顶、两侧路肩各一个监测点，每个监测断面共3个点，两侧路肩处埋设位移监测桩（包桩），钢轨顶处在钢轨内侧刷红色油漆作为标识，用精准水准仪、经纬仪等仪器，采用精密测量方法。

一般每隔50m设置一处监测断面，过渡段路基必须设置。

（2）路基本体沉降监测当既有路基填料不良、压实度不足或较高填方等路基本体沉落变形较大时，可视需要进行路基本体沉降监测。

3. 1. 1 下列建筑在施工期间和使用期间应进行变形测量:1 地基基础设计等级为甲级的建筑。

2 软弱地基上的地基基础设计等级为乙级的建筑。

3 加层、扩建建筑或处理地基上的建筑。

4 受邻近施工影晌或受场地地下水等环境因素变化影晌的建筑。

5 采用新型基础或新型结构的建筑。

6 大型城市基础设施。

7 体型狭长且地基土变化明显的建筑。

3. 1. 2 建筑在施工期间的变形测量应符合下列规定:1 对各类建筑，应进行沉降观测，宜进行场地沉降观测、地基土分层沉降观测和斜坡位移观测。

2 对基坑工程，应进行基坑及其支护结构变形观测和周边环境变形观测;对一级基坑，应进行基坑回弹观测。

3 对高层和超高层建筑，应进行倾斜观测。

4 当建筑出现裂缝时，应进行裂缝观测。

5 建筑施工需要时，应进行其他类型的变形观测。

3. 1. 3 建筑在使用期间的变形测量应符合下列规定:1 对各类建筑，应进行沉降观测。

2 对高层、超高层建筑及高耸构筑物，应进行水平位移观测、倾斜观测。

3 对超高层建筑，应进行挠度观测、日照变形观测、风振变形观测。

4 对市政桥梁、博览(展览)馆及体育场馆等大跨度建筑，6 应进行挠度观测、风振变形观测。

5 对隧道、涵洞等，应进行收敛变形观测。

6 当建筑出现裂缝时，应进行裂缝观测。

7 当建筑运营对周边环境产生影响时，应进行周边环境变形观测。

8 对超高层建筑、大跨度建筑、异型建筑以及地下公共设施、涵洞、桥隧等大型市政基础设施，宜进行结构健康监测。

9 建筑运营管理需要时，应进行其他类型的变形观测。

建筑变形测量过程中发生下列情况之一时，应立即实施安全预案，同时应提高观测频率或增加观测内容:1 变形量或变形速率出现异常变化。

2 变形量或变形速率达到或超出变形预警值。

3 开挖面或周边出现塌陷、滑坡。

4 建筑本身或其周边环境出现异常。

5 由于地震、暴雨、冻融等自然灾害引起的其他变形异常情况。

3.2.2 中选择适宜的观测精度等级。

7 3.2.2 建筑变形测量的等级、精度指标及其适用范围沉降监测点位移监视~点等级测站高差中误差坐标中误差主要适用范围(mm) (mm)特等0.05 0.3 特高精度要求的变形测量地基基础设计为甲级的建筑的变形测量;一等O. 15 1. 0 重要的古建筑、历史建筑的变形测量;重耍的城市基础设施的变形测量等地基基础设计为甲、乙级的建筑的变形测量;重要场地的边坡监视~ ;重要的基坑二等0.5 3.0 监测;重要管线的变形测量;地下工程施工及运营中的变形测量;重要的城市基础设施的变形测量等地基基础设计为乙、丙级的建筑的变形测量;一般场地的边坡监视IJ; -般的基坑三等1. 5 10.0 监测;地表、道路及一般管线的变形测量; 一般的城市基础设施的变形测量;日照变形测量;风振变形测量等四等3. 0 20.0 精度要求低的变形测量注: 1 沉降监测点lJ!~站高差中误差:对水准测量，为其lJ!~站高差中误差;对静力水准测量、三角离程测量，为相邻沉降监测点间等价的高差中误差; 2 位移监测点坐标中误差:指的是监测点相对于基准点或工作基点的坐标中误差、监测点相对于基准线的偏差中误差、建筑上某点相对于其底部对应点的水平位移分量中误差等。

新建**至**铁路客运专线***标邻近营业线变形监测专项施工方案编制：复核：审核：***********有限公司二〇**年**月新建**至**铁路客运专线***标邻近营业线变形监测专项施工方案目录1、工程概况 (1)2、监控目的 (1)3、编制依据 (1)4、监控内容 (1)5、监测施工与观测工艺流程图 (1)6、人员组织及仪器配置 (3)6.1人员组织 (3)6.2仪器配置 (3)7、监控量测的实施 (3)7.1建立监控量测网 (3)7.1.1工作基准点的埋设 (3)7.1.2平面控制网技术要求 (4)7.1.3高程控制网技术要求 (5)7.2变形监测观测标的布置 (6)7.2.1既有线轨道变形监测断面设置 (6)7.2.2新建铁路路基岩溶注浆段观测标的布置 (6)7.2.3既有涵洞接长观测标的布置 (8)7.2.5新建桥梁邻近既有线路基 (9)7.3变形监测方法及精度要求 (10)7.3.1既有线轨道监测方法及精度要求 (10)7.3.2水平位移观测方法及精度要求 (11)7.3.4垂直位移观测方法及精度要求 (11)7.4数据处理及信息反馈 (14)7.4.1一般规定 (14)7.4.2 观测数据处理 (14)7.4.3异常情况处理 (15)7.4.4监测数据反馈流程图 (15)7.4.5监测报告的形成 (16)8．监测记录表格 (17)1、工程概况新建**至**铁路客运专线****标邻近营业线主要工点有：**站及峡江**两侧路基及涵洞施工（对应**线里程K1600+900m～K1602+980m）、****施工（K1598+133m～K1598+395m）。

为保证既有线行车及设备安全，路基施工岩溶注浆、接长涵洞人工挖孔桩以及**桩基施工需对既有线路基监测和对轨道进行线检。

2、监控目的2.1保证营业线行车和设备安全；2.2提供信息反馈，为各方决策提供依据；2.3确保周边建筑物安全。

3、编制依据3.1《新建铁路工程测量规范》（TB10101-99）3.2《建筑变形测量规范》（JGJ8-2007）3.3《国家一、二等水准测量规范》（GB/T 12897-2006）3.4《铁路轨道工程施工质量验收标准》（TB10413-2003）3.5铁路营业线施工安全管理办法（铁运[2012]280号）；3.6《**铁路局营业线施工及安全管理细则》（*铁运发〔2012〕610号）；4、监控内容4.1既有线轨道变形观测；4.2既有线边坡沉降及水平位移观测；5、监测施工与观测工艺流程图图5.1.1监测施工与观测工艺流程图6、人员组织及仪器配置6.1人员组织邻近既有线施工，既有线路基沉降监测委托有资质的第三方（****有限公司），同时轨道轨距、水平、方向委托**工务段对进行检测，施工过程中项目派专职防护员在现场盯控，并设置两端防护员进行安全防护工作，确保施工和行人、行车安全。

建筑物沉降监测方案一、工程概述为了确保建筑物在施工和使用过程中的安全稳定，需要对其进行沉降监测。

本次监测的建筑物为建筑物名称，位于具体地址。

该建筑物为结构类型，地上层数层，地下层数层，总高度约为高度米。

建筑物基础形式为基础类型，预计使用年限为使用年限年。

二、监测目的1、掌握建筑物在施工和使用过程中的沉降情况，及时发现异常沉降，为施工和运营提供安全保障。

2、验证建筑物设计和施工方案的合理性，为后续工程提供经验和参考。

3、为建筑物的维护和管理提供科学依据，延长建筑物的使用寿命。

三、监测依据1、《建筑变形测量规范》（JGJ 8-2016）2、《工程测量规范》（GB 50026-2020）3、《国家一、二等水准测量规范》（GB/T 12897-2006）4、该建筑物的设计图纸和施工方案四、监测内容1、建筑物的沉降监测，包括基础沉降和主体结构沉降。

2、监测点的布置和观测。

五、监测点的布置1、基础沉降监测点布置在建筑物基础的周边和角点处，每个基础不少于具体数量个监测点。

2、主体结构沉降监测点布置在建筑物的主要承重构件上，如柱、墙等，沿建筑物的纵向和横向均匀分布，每隔间隔距离设置一个监测点。

3、监测点应采用永久性标志，如不锈钢钉或铜钉，并进行编号和保护。

六、监测方法和精度要求1、采用精密水准测量法进行沉降监测，使用高精度水准仪和铟钢尺进行观测。

2、监测精度按照二等水准测量的要求进行，每千米高差中误差不大于±10mm，基辅分划读数差不大于 05mm，基辅分划所测高差之差不大于 07mm。

3、观测时应遵循“五定”原则，即定人、定仪器、定路线、定观测方法和定观测周期。

七、监测周期1、施工期间，从基础施工开始至主体结构封顶，每增加具体层数层观测一次；主体结构封顶后，每月观测一次，直至竣工。

2、竣工后的第一年，每季度观测一次；第二年，每半年观测一次；以后每年观测一次，直至沉降稳定为止。

3、当建筑物出现异常沉降或遇到暴雨、地震等特殊情况时，应增加观测次数。
