《压力容器安全培训》课件

压力容器安全培训
这个PPT课件将会带你深入了解压力容器的安全知识，包括其概述、应用、分类、设计原则、制造规范、检验方法、事故案例分析、管理等方面。让你得以全面了解压力容器及其相关知识。
概述
什么是压力容器
压力容器是盛装气体或液体，并承受一定压力的设备。通常由金属、玻璃钢等材料制成。
压力容器的应用
重要性
3 压力容器安全培训的
必要性
全面了解压力容器的安全知识，有助于工作中更好地操作、检查和维护压力容器。
良好的压力容器安全管理措施能够最大程度地避免事故的发生，减轻损失。
定期进行压力容器安全培训，对压力容器的安全管理有积极的推动作用。
压力容器的使用注意事项
操作人必须要接受相关安全培训，遵循操作规程，进行必要的检查、维护和保养。
压力容器的安全监测与维护
要对压力容器进行定期检查，包括液位、温度、压力、漏气、磨损、腐蚀、裂纹等指标的监测，以保证其安全性。
压力容器的设计与制造
1
压力容器的制造规范
2
制造前必ቤተ መጻሕፍቲ ባይዱ严格按照相关规范和标准进行，
压力容器的检验标准
压力容器必须定期进行检测，检测标准包括材料、强度、泄漏和安全保护装置等方面。
压力容器的检验方法
压力容器的检验方法包括全面性检验和局部性检验两种，具体方法根据容器材料、结构、安全等级等而定。
压力容器的评估方法
对于老化或退役的压力容器，需要进行评估，包括评估目的、手段、范围、程序和标准等。
压力容器广泛应用于能源、石油化工、食品医药、化肥等行业。其能够储存并输送高压、高温、易燃和易爆等各种介质。
压力容器的分类
按结构方式可分为立式、卧式、球式等；按储存介质可分为气体储存器、液体储存器等；按应用领域可分为石化压力容器、工业锅炉压力容器等。

压力容器培训-课件(PPT)

全的技术人员在场；调整及校验装置用压力表的精度应不低于1级，在线调校时应有安全防护措施。
12/1/2020
压力容器安全装置
③ 校验过程中，校验人员应及时做好记录。校验合格的安全阀，在安装好有关附件装置后应进行铅封，以防止随便改变已调整好的状态。
安全阀的维护和检查：
要经常保持安全阀的清洁。发现安全阀有泄漏迹象时，应及时更换或检修。为保持安全阀灵敏可靠，每年至少做一次定期检验。
12/1/2020
压力容器安全装置
压力表常见的故障：
( 一 ) 当压力升高后，压力表指针不动原因: （1）三通旋塞未开；（2）三通旋塞，压力表连接管或存水弯管堵塞；（3）
指针与中心轴松动或指针卡住。（二）指针抖动
原因：（1）系统压力波动大；（2）安装位置振动大；（3）压力表本身问题；（4)三通旋塞或存水弯管的通道局部被垫衬所堵塞或遮掩。
12/力容器的结构形式是根据容器的作用、工艺要求、加工设备和制造方法等因素确定。
• 压力容器一般由壳体、封头（端盖）、法兰、密封元件、人孔与接管、支座等部分组成。
• 结构形式有：球形、圆筒形、箱型、锥形及其他。
12/1/2020
12/1/2020
压力容器本体中的主要受压元件
艺器具。泄压装置——指容器超压时能自动泄放压力的装置。
12/1/2020
压力容器安全装置
安全阀必须满足的基本要求：必要的密封性可靠地开启及时稳定地排放适当地关闭关闭后的密封
12/1/2020
压力容器安全装置
安全阀的选用：
要考虑三点即结构形式压力范围排放量
安全阀的安装要求： ① 安全阀应铅直安装
• 包括壳体、封头(端盖)、膨胀节、设备法 • 兰，球罐的球壳板，换热器的管板和换热

《压力容器知识培训》PPT课件

磁翻板式液位计原理
ppt课件
26
压力容器分类
1、按设计压力分类低压容器 0.1 MPa≤p＜1.6 MPa。中压容器 1.6 MPa≤p＜10.0 MPa。高压容器 10.0 MPa≤p＜100 MPa。超高压容器 p≥100 MPa。
ppt课件
27
压力容器分类
ppt课件
28
按工艺用途分类
ppt课件
19
压力容器的形式及主要参数
ppt课件
20
压力容器的形式及主要参数
Ｃ、防爆帽防爆帽又称爆破帽，也是一种断裂型安全泄压装
置。它的样式较多，但基本作用原理一样，它的主要元件是一个一端封闭、中间具有一薄弱断面的厚壁短管。当容器的压力超过规定时，防爆帽即从薄弱断面处断裂，气体从管孔中排出。为了防止防爆帽断裂后飞出伤人，在它的外面应装有保护装置。
ppt课件
21
压力容器的形式及主要参数
②压力表压力表是测量压力容器中介质压力的一种
计量仪表。压力表的种类较多，有液柱式、弹性元件式、活塞式和电量式四大类。压力容器大多使用弹性元件式的单弹簧管压力表。
ppt课件
22
压力容器的形式及主要参数
装在锅炉、压力容器上的压力表，其最大量程（表盘上刻度极限值）应与设备的工作压力相适应。压力表的量程一般为设备工作压力的1.5～3倍，最好取2倍。
吸收塔、铜洗塔、干燥塔、汽提塔、除氧器等。
ppt课件
31
按工艺用途分类
⒋储存压力容器（代号C，其中球罐代号为B）与贮运压力容器（LA表示液化气体汽车罐车、LT表示液化气体铁路罐车）储存压力容器主要是用来储存气体、液体、液化气体等介质，保持介质压力的稳定。常用的有：压缩气体储罐、压力缓冲器等。贮运压力容器（移动式压力容器）与储存压力容器的区别在于贮运压力容器没有固定的使用地点，一般也没有专职的使用操作人员，使用环境经常变换，不确定因素较多，管理复杂，因此容易发生事故。它的主要用途是盛装或运送有压力的气体或液化气体。如：

快开门压力容器培训材料

这时由于手柄没有锁定，因此还要手柄自锁装置。容器一旦加压，将气压通过管道引入活塞，使手柄不能回转。要开启快开门时，只能先将容器泄压，这时手柄锁解锁，或者压力继电器动作，才能人工开启，保证快开门开启安全。

当压力容器的内部压力完全释放，方能打开门。常用一种气压推动活塞轴的自锁装置，自锁装置与釜体内腔相通或者与和釜体连接的压力传感器相连接，由釜内压力直接或通过压力传感器驱动活塞轴，而到达自锁目的。

(4) 使用管理：缺少安全管理制度和操作规程，作业人员未经专业培训，未持证上岗。 (5) 移动支座开裂：因容器因热胀冷缩引起的轴向位移造成支座开裂。

(6) 釜体腐蚀：排污（水）不畅，积水造成釜体严重腐蚀。 (7) 未进行年度检查未按照《条例》和《固容规》规定实行年度检查。
不论采用哪种安全联锁装置，安全联锁装置联锁功能均应达到《固容规》第 3.20条规定的功能要求。快开门连锁装置对维保要求高，应勤检查及时处理，才能确保自锁装置可靠。有些厂家快门安全联锁装置可靠性差，投入用一、二年功能就可能损坏。

快开门容器事故分析

1、带压开门：内部压力未完全释放时，联锁装置失效或未装设安全联锁装置导致门被强行打开。由于对其安全重视度不够；操作人员对该类容器的不了解造成疏忽。 ① 开门联锁装置传压管堵塞，离合器锁死装置齿块未啮合；② 有压锁死插销被强力拧断；③ 压力传感器不够灵敏； ④ 压锁死装置被恶意拆除。

上殊问题普遍存在于中、小型建材厂。对于大型、专业企业以及医院、制药、橡胶和染织单位，使用单位规章严格，人员相对稳定，作业人员素质相对较高。设备安全联锁装置基本完好。

压力容器安全操作培训ppt课件

企业应制定压力容器安全操作规程，规范操作人员的操作行为，确保压力容器的安全运行。
压力容器安全技术档案
企业应建立压力容器安全技术档案，记录压力容器的设计、制造、安装、使用、检验、维修等信息，方便管理和追溯。
操作人员职责和要求
操作人员职责
操作人员应严格遵守压力容器安全操作规程，认真执行各项操作要求，确保压力容器的安全运行。
疏散人员
迅速将泄漏区域的人员疏散到安全区域，并设置警戒线，禁止无关人员进入。
采取紧急措施
根据泄漏物质的性质和泄漏量，采取相应的紧急措施，如使用吸附剂、围堰等，防止泄漏物质扩散和污染环境。
爆炸应急处理措施
立即报警
第一时间拨打火警电话，报告爆炸事故情况，请求救援。
疏散人员
迅速将爆炸区域的人员疏散到安全区域，并设置警戒线，禁止无关人员进入。
通过事故案例的分析和讨论，学员们深刻认识到压力容器安全操作的严峻性和复杂性，增强了安全防范意识，提高了应对突发情况的能力。
未来发展趋势预测
压力容器安全操作将更加智能化
随着科技的不断进步，压力容器安全操作将越来越智能化，如采用先进的传感器技术、自动化控制系统等，提高安全操作的准确性和效率。
安全培训和教育将更加重要
2023
REPORTING
THANKS
感谢观看
烫伤事故
迅速将伤者转移到安全区域，用流动的清水冲洗伤口，降低皮肤温度；如情况严重，应立即送往
医院救治。
外伤事故
用干净的纱布或绷带包扎伤口，止血并防止感染；如情况严重，
应立即送往医院救治。
2023
PART 06
总结回顾与拓展延伸
REPORTING

压力容器基础培训(ppt30张)

法兰型式
密封面形式
9.支座（JB/T 4712.1~4712.4-2007）
鞍式支座
腿式支座耳式支座支承式支座
鞍式支座

适用范围（DN159~DN4000） 120°包角，150°包角两种标记方法：支座A2600-F,A2600-S
腿式支座

适用范围（DN400~DN1600）标记方法：支腿A4-1000

• • • • • • • • • • • • • • • • • • • •
1、想要体面生活，又觉得打拼辛苦；想要健康身体，又无法坚持运动。人最失败的，莫过于对自己不负责任，连答应自己的事都办不到，又何必抱怨这个世界都和你作对？人生的道理很简单，你想要什么，就去付出足够的努力。 2、时间是最公平的，活一天就拥有24小时，差别只是珍惜。你若不相信努力和时光，时光一定第一个辜负你。有梦想就立刻行动，因为现在过的每一天，都是余生中最年轻的一天。 3、无论正在经历什么，都请不要轻言放弃，因为从来没有一种坚持会被辜负。谁的人生不是荆棘前行，生活从来不会一蹴而就，也不会永远安稳，只要努力，就能做独一无二平凡可贵的自己。 4、努力本就是年轻人应有的状态，是件充实且美好的事，可一旦有了表演的成分，就会显得廉价，努力，不该是为了朋友圈多获得几个赞，不该是每次长篇赘述后的自我感动，它是一件平凡而自然而然的事，最佳的努力不过是：但行好事，莫问前程。愿努力，成就更好的你！ 5、付出努力却没能实现的梦想，爱了很久却没能在一起的人，活得用力却平淡寂寞的青春，遗憾是每一次小的挫折，它磨去最初柔软的心智、让我们懂得累积时间的力量；那些孤独沉寂的时光，让我们学会守候内心的平和与坚定。那些脆弱的不完美，都会在努力和坚持下，改变模样。 6、人生中总会有一段艰难的路，需要自己独自走完，没人帮助，没人陪伴，不必畏惧，昂头走过去就是了，经历所有的挫折与磨难，你会发现，自己远比想象中要强大得多。多走弯路，才会找到捷径，经历也是人生，修炼一颗强大的内心，做更好的自己！ 7、“一定要成功”这种内在的推动力是我们生命中最神奇最有趣的东西。一个人要做成大事，绝不能缺少这种力量，因为这种力量能够驱动人不停地提高自己的能力。一个人只有先在心里肯定自己，相信自己，才能成就自己！ 8、人生的旅途中，最清晰的脚印，往往印在最泥泞的路上，所以，别畏惧暂时的困顿，即使无人鼓掌，也要全情投入，优雅坚持。真正改变命运的，并不是等来的机遇，而是我们的态度。 9、这世上没有所谓的天才，也没有不劳而获的回报，你所看到的每个光鲜人物，其背后都付出了令人震惊的努力。请相信，你的潜力还远远没有爆发出来，不要给自己的人生设限，你自以为的极限，只是别人的起点。写给渴望突破瓶颈、实现快速跨越的你。 10、生活中，有人给予帮助，那是幸运，没人给予帮助，那是命运。我们要学会在幸运青睐自己的时候学会感恩，在命运磨练自己的时候学会坚韧。这既是对自己的尊重，也是对自己的负责。 11、失败不可怕，可怕的是从来没有努力过，还怡然自得地安慰自己，连一点点的懊悔都被麻木所掩盖下去。不能怕，没什么比自己背叛自己更可怕。 12、跌倒了，一定要爬起来。不爬起来，别人会看不起你，你自己也会失去机会。在人前微笑，在人后落泪，可这是每个人都要学会的成长。 13、要相信，这个世界上永远能够依靠的只有你自己。所以，管别人怎么看，坚持自己的坚持，直到坚持不下去为止。 14、也许你想要的未来在别人眼里不值一提，也许你已经很努力了可还是有人不满意，也许你的理想离你的距离从来没有拉近过......但请你继续向前走，因为别人看不到你的努力，你却始终看得见自己。 15、所有的辉煌和伟大，一定伴随着挫折和跌倒；所有的风光背后，一定都是一串串揉和着泪水和汗水的脚印。 16、成功的反义词不是失败，而是从未行动。有一天你总会明白，遗憾比失败更让你难以面对。 17、没有一件事情可以一下子把你打垮，也不会有一件事情可以让你一步登天，慢慢走，慢慢看，生命是一个慢慢累积的过程。 18、努力也许不等于成功，可是那段追逐梦想的努力，会让你找到一个更好的自己，一个沉默努力充实安静的自己。 19、你相信梦想，梦想才会相信你。有一种落差是，你配不上自己的野心，也辜负了所受的苦难。 20、生活不会按你想要的方式进行，它会给你一段时间，让你孤独、迷茫又沉默忧郁。但如果靠这段时间跟自己独处，多看一本书，去做可以做的事，放下过去的人，等你度过低潮，那些独处的时光必定能照亮你的路，也是这些不堪陪你成熟。所以，现在没那么糟，看似生活对你的亏欠，其实都是祝愿。

快开门压力容器培训材料讲课教案共29页

ENDBiblioteka 快开门压力容器培训材料讲课教案
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

压力容器培训PPT幻灯片课件

其热影响区的缺陷处，在焊接接头存在气孔、夹渣、裂纹、未焊透、未熔合及咬边等：在某些区域性能显著下降以及存在较大的附加应力所至。
18
第二讲压力容器安全装置
19
常见的压力容器安全装置：
泄压装置、警报装置、计量装置、联锁装置和其他安全保护等装置。
压力容器超压的原因：
操作失误或零件破损充装过量液体受热膨胀器内燃烧爆炸生成高温高压气体器内化学反应失控器内液化气体以外受热饱和蒸气压增大
请分析安全阀安装使用的有关安全要求规定。安全阀的安全要求：
28
⑵ 爆破片的安装：
爆破片与容器的连接管线应为直管，泄放管线应尽可能垂直安装，管线通道横截面积不得小于爆破元件的泄放面积。
若流体为易燃、有毒或剧毒介质时，则应引至安全地点作妥善处理。
爆破片应与容器液面以上的气相空间相连。爆破片的安装要可靠，夹紧装置和密封垫圈表面不得由油污，夹持螺栓要上紧，以防爆破元件受压后滑脱。
注：焊接的圆筒形容器，公称直径是指它的内径；无缝钢管制作的圆筒形容器，公称直径是指它的外径。
16
压力容器设计、制造、安装安全管理
1、压力容器的安全设计包括：
合理选用材料
结构便于制造
选择合适的结构形式
结构便于无损检验
满足强度的要求
尽量减少构件上作用的局部
结构安全可靠的基础
附加应力和应力集中缺陷与应
8
1、压力容器安全管理“三零”理念：压力容器安全管理的追求目标：零缺陷、零故障、零事故零缺陷：大量的缺陷是隐蔽的、潜在的、尚未
形成的功能故障。
9
压力容器操作标准化；
即：操作人员持证上岗率达到100％；操作规程制定率达到100％；压力容器应知应会抽查考试合格率达到100％。

压力容器培训ppt课件

厚及其元件尺寸的
压力。
完整版ppt课件
温度
介质温度：其系指容器内工作介质的温度，可以用测温仪表测得
设计温度：系指容器在正常工作过程中在相应设计压力下，表壁或元件金属可能达到的最高或最低温度
7
完整版ppt课件
三、压力容器的分类
▲ 1.按压力分类
按所承受压力（P）的高低: ◆(1)低压容器：0.1Ｍpa≤P＜1.6Mpa;
P负= P大气-P绝
●人们通常所说的容器压力或介质压力均指
表压力而言。
4
完整版ppt课件
▲ 3、压力容器的定义：
★所谓容器，通常的说法是：由曲面构成用于盛装物料的空间构件。
压力容器是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa.L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器。
▲2、压力容器上常用的温度计有玻璃温度计、压力式、双金属温度计、热电偶温度计等。
●但目前集气站使用的温度计有玻璃温度计双金属温度计和双金属温度表。
22
玻璃温度计
完整版ppt课件
压力容器常用阀门
▲ 1、阀门是安装在容器及其管路上用以切断、调节介质流量或改变介质流动方向的重要附件。
▲ 2、集气站压力容器常用的阀门有安全阀、截止阀、闸阀、止回阀和减压阀等。
◆1、第三类压力容器
◆2、第二类压力容器
◆3、第一类压力容器
12
完整版ppt课件
四、压力容器常用的钢材
▲1、制造压力容器的材料种类较多，有金属材料
和非金属材料

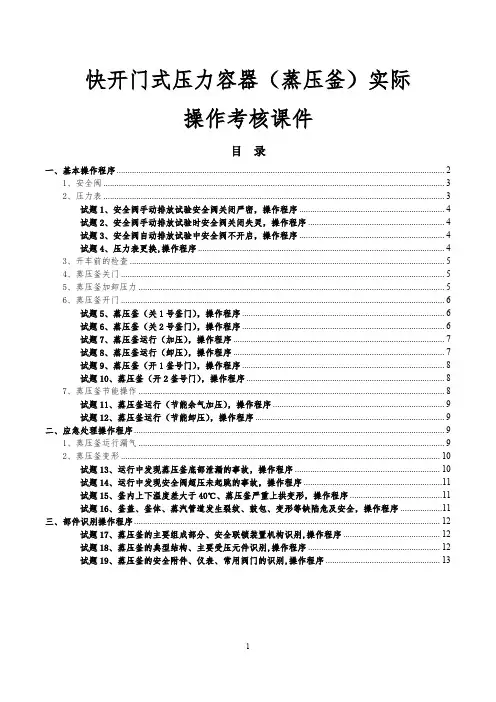

快开门式压力容器(蒸压釜)实际操作考核课件

快开门式压力容器（蒸压釜）实际操作考核课件目录一、基本操作程序 (2)1、安全阀 (3)2、压力表 (3)试题1、安全阀手动排放试验安全阀关闭严密，操作程序 (4)试题2、安全阀手动排放试验时安全阀关闭失灵，操作程序 (4)试题3、安全阀自动排放试验中安全阀不开启，操作程序 (4)试题4、压力表更换,操作程序 (4)3、开车前的检查 (5)4、蒸压釜关门 (5)5、蒸压釜加卸压力 (5)6、蒸压釜开门 (6)试题5、蒸压釜（关1号釜门），操作程序 (6)试题6、蒸压釜（关2号釜门），操作程序 (6)试题7、蒸压釜运行（加压），操作程序 (7)试题8、蒸压釜运行（卸压），操作程序 (7)试题9、蒸压釜（开1釜号门），操作程序 (8)试题10、蒸压釜（开2釜号门），操作程序 (8)7、蒸压釜节能操作 (8)试题11、蒸压釜运行（节能余气加压），操作程序 (9)试题12、蒸压釜运行（节能卸压），操作程序 (9)二、应急处理操作程序 (9)1、蒸压釜运行漏气 (9)2、蒸压釜变形 (10)试题13、运行中发现蒸压釜底部泄漏的事故，操作程序 (10)试题14、运行中发现安全阀超压未起跳的事故，操作程序 (11)试题15、釜内上下温度差大于40℃、蒸压釜严重上拱变形，操作程序 (11)试题16、釜盖、釜体、蒸汽管道发生裂纹、鼓包、变形等缺陷危及安全，操作程序 (11)三、部件识别操作程序 (12)试题17、蒸压釜的主要组成部分、安全联锁装置机构识别,操作程序 (12)试题18、蒸压釜的典型结构、主要受压元件识别,操作程序 (12)试题19、蒸压釜的安全附件、仪表、常用阀门的识别,操作程序 (13)一、基本操作程序1、安全阀A、操作内容：1）检验安全阀手动排放试验（1）在运行压力达到工作压力的75％以上状态时，应检查安全阀在用状态，确认无异常情况；（2）将安全阀手柄缓慢抬起，此时安全阀应启跳；（3）待3－5秒后，将手柄放下，安全阀应关闭；（4）若安全阀关闭不严，应反复抬起手柄，直至关闭为止。

压力容器材料培训课件

耐温性能
非金属材料通常具有较好的耐高温或耐低温性能，适用于极端温度环境下的压力容器。
耐腐蚀性
部分非金属材料具有优异的耐腐蚀性，可抵抗各种化学介质的侵蚀。
绝缘性能
一些非金属材料具有良好的绝缘性能，可用于制造需要防止电流通过的压力容器。
复合材料性能参数
比强度和比刚度
可设计性
复合材料具有较高的比强度和比刚度，意味着在相同重量下具有更高的承载能力和抗变形能力。
槽等。
钛及钛合金
具有密度小、强度高、耐蚀性好等特点，尤其在海水等强腐蚀环境下表现优异。适用于制造高端压力容器，如海洋工程装备中的
压力容器等。
04
压力容器非金属材料及复合材料应用
塑料、橡胶和玻璃等非金属材料
塑料
具有优良的耐腐蚀性、绝缘性和加工性能，常用于制造压力容器
的密封件、衬里和管道等。
）。
合格评定标准
02
符合相关国家标准或行业标准，如安全性能、使用性能等。
关键控制点
03
严格执行检验程序，确保检验结果准确可靠；对不合格品进行
追溯和处理，防止流入市场造成安全隐患。
07
压力容器使用过程中材料性能退化与防护
腐蚀类型及机理分析
均匀腐蚀
金属表面均匀减薄，腐蚀速率相对稳定，主要由化学或电化学反应引起。
定期检验方法及寿命评估
宏观检查
目视或使用简单工具检查压力容器表面状况，如变形、裂纹、泄漏等。
寿命评估
综合考虑压力容器的材料性能、制造工艺、使用环境和检验结果等因素，对压力容器的剩余寿命进行评估。
测厚检查
使用测厚仪对压力容器壁厚进行测量，以评估均匀腐蚀程度。

压力容器培训(全套课件) PPT

《条例》中对压力容器的定义：
最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa· L的气体、液化气体和最高工
作温度高于或者等于标准沸点的液体的固定式容器和移动式容
器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa· L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等均属于压力容器。
原因：（1）容器上存在局部地区的应力状态复杂而恶劣的状况。（2）压力容器内部所容纳的是压缩气体或饱和液体。
（3）压力容器从设计到改造七个环节中存在潜在的不安全因素。
案例一： 1984.1.1凌晨5时23分，A公司催化车间气体分馏装置发生一起重大爆炸火灾伤亡事故，燃烧面积达5760㎡，爆炸冲击波波及距厂10Km以外的重型机械厂、纺织厂，使
压力容器定义：
是指盛装气体或者液体，具有一定压力密闭容器。 1999年国家质量技术监督局颁布的《压力容器安全技术监察规程》规定：同时满足下列三个条件的承压设备即为压力容器 2、内直径（非圆形截 3、盛装介质为气体、 1、最高工作压力（表压）面指其最大尺寸）大于液化气体或最高工作温大于等于0.1MPa等于（不含液体 0.15m,且容积大于度高于或等于标准沸点静压力）。等于0.025m3 的液体。
物的不安全状态：
容器上缺少安全装置，或有缺陷；容器在设计、制造、施工及安装方面有缺陷；
维护不经常，检修不及时；
原材料或产品的性质带有不安全因素; 工艺过程，操作方法上的缺陷；防护用品缺乏或有缺陷
人的不安全行为:
主要表现为人与物的异常接触。
原因:
缺乏安全意识，技术素质差，劳动中异常的心理或生理状态，

快开门压力容器培训材料 ppt课件

快开门压力容器培训材料
这时由于手柄没有锁定，因此还要手柄自锁装置。容器一旦加压，将气压通过管道引入活塞，使手柄不能回转。
要开启快开门时，只能先将容器泄压，这时手柄锁解锁，或者压力继电器动作，才能人工开启，保证快开门开启安全。
当压力容器的内部压力完全释放，方能打开门。常用一种气压推动活塞轴的自锁装置，自锁装置与釜体内腔相通或者与和釜体连接的压力传感器相连接，由釜内压力直接或通过压力传感器驱动活塞轴，而到达自锁目的。
(3) 安全附件失灵：未定期检定，缺少维护保养。
(4) 使用管理：缺少安全管理制度和操作规程，作业人员未经专业培训，未持证上岗。
(5) 移动支座开裂：因容器因热胀冷缩引起的轴向位移造成支座开裂。
(6) 釜体腐蚀：排污（水）不畅，积水造成釜体严重腐蚀。
(7) 未进行年度检查未按照《条例》和《固容规》规定实行年度检查。
快开门压力容运行；
（2）当压力容器的内部压力完全释放，方能打开快开门。
➢ 具有压力容器“有压”、“零压”指示及“超压”声光报警提醒操作人员采取相应措施的功能。
快开门压力容器培训材料
快开门压力容器的门盖（封头）具有开启灵活，快速的特点，被广泛用化工、轻工、食品、纺织、建材、医疗、造纸等行业。常见的硫化罐、高压氧舱、染色机、灭菌器、蒸煮锅、硅酸盐制品的蒸压釜和木材防腐罐以及消毒柜等。
快开门压力容器培训材料
快开门式压力容器主要隐患存在以下7 个方面：
(1) 快开门安全联锁装置失效：电磁阀失效后未更换；拆除联锁装置；
检验发现联锁存在问题，发出了《检验意见通知书》，使用单位未完成整改即投入使用。
精品资料
(2) 快开门釜门变形：齿啮合达不到设计要求，使用单位自行修复，对釜门任意实施焊接，致使釜门变形。

《压力容器培训》ppt课件

1999年国家质量技术监督局颁布的《压力容器安全技术监察规程》规定：同时满足下列三个条件的承压设备即为压力容器
2、内直径（非圆形3截、盛装介质为气体、 1、最高工作压力面（指表其压最）大尺寸）液大化于气体或最高工作温大于等于0.1MP等a（于不0.1含5液m体,且容积度大高于于或等于标准沸点静压力）。等于0.025m3 的液体。
a
8
压力容器的基本知识
压力容器分类：
按使用位置分：固定式容器移动式容器
（安全技术管理要求是不一样）
按设计压力（p）分： L 低压容器：0.1Mpa≤p＜1.6MPa; M 中压容器：1.6Mpa≤p＜10MPa; H 高压容器：10Mpa≤p＜100MPa; U 超高压容器：p≥100MPa
a
易发生事故的构件
1、压力容器本体
2、压力容器与外部管道或装置焊接连接的第一道环向焊
缝的焊接坡口、螺纹连接的第一个螺纹接头、法兰连接的第
一个法兰密封面、专用连接件或管件连接的第一个密封面。
3、压力容器开孔部分的承压盖及其紧固件。
4、非受压元件与压力容器本体连接的焊接接头。
a
20
第二课
压力容器常用材料及力学基础知识
第三类压力容器：（具备下列条件之一的）
---- 高压容器 ---- 中压容器
（仅限毒性程度为极度和高度危害介质） ---- 中压储存容器
（仅限易燃或毒性程度为中度危害介质且 PV≥10MPa·m3；）
---- 中压反应容器（仅限易燃或毒性程度为中度危害介质且 PV≥0.5MPa·m3 ；）
a
13
压力容器的基本知识
9
压力容器的基本知识
按工艺过程中的作用不同分为： ①反应容器（R）：主要用来完成介质的化学反应的容器。 ②换热容器（E）：主要用来完成介质的热量交换的容器。 ③分离容器（S）：主要用来完成介质的流体压力平衡和气体

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(3) 安全附件失灵：未定期检定，缺少维护保养。
(4) 使用管理：缺少安全管理制度和操作规程，作业人员未经专业培训，未持证上岗。
(5) 移动支座开裂：因容器因热胀冷缩引起的轴向位移造成支座开裂。
(6) 釜体腐蚀：排污（水）不畅，积水造成釜体严重腐蚀。
(7) 未进行年度检查未按照《条例》和《固容规》规定实行年度检查。
快开门容器事故分析
2、门未关至预定的位置，对容器进行加压，导致门与筒体的连接强度不够，没能达到所需要的压力而爆炸。
① 无限位装置，门未关到位容器内部就能升压；② 无门啮合感应装置。
SUCCESS
THANK YOU
2019/6/10
可编辑
a.实现安全联锁较困难； b.安全联锁装置可靠性差；c.安全联锁装置极易受人为损坏。
快开门式压力容器的共同特点是容器的端盖或者封头及其锁紧装置是通过简单的转动结构或平移机构以有限的一、两次连续的动作，便能快速完成开启或闭合密封过程，而不采用逐个拆装法兰连接结构。
快开门式压力容器安全联锁装置工作原理
手柄与球阀联动，所以手柄开启时，阀门也开启，手柄旋转至关闭位置时，球阀也关闭。
联锁手柄方转到指定位置联锁指示灯亮，指示安全联锁装置已起到保护作用，设备即可正常加压。
万一在手柄尚未旋转到位的情况下给容器送汽加压，此时因球阀尚与大气相通，蒸汽便会从该阀门排出，提醒操作人员停止操作。
这时由于手柄没有锁定，因此还要手柄自锁装置。容器一旦加压，将气压通过管道引入活塞，使手柄不能回转。
要开启快开门时，只能先将容器泄压，这时手柄锁解锁，或者压力继电器动作，才能人工开启，保证快开门开启安全。
当压力容器的内部压力完全释放，方能打开门。常用一种气压推动活塞轴的自锁装置，自锁装置与釜体内腔相通或者与和釜体连接的压力传感器相连接，由釜内压力直接或通过压力传感器驱动活塞轴，而到达自锁目的。
装制；e.能承受压否则密封不好，容易漏
置力高；f. 适用范气。
围广泛。
形式
优点
缺点
压紧 a.开启速度慢；b. a.能承受的压力较低；式带压开启容易被发 b.开启速度慢；c.所使快开现；c.安全联锁装用的安全联锁装置可靠装置置容易得到保护。性差。
部分环式快开装置
a.开启速度快；b. 装置加工简单、容易。
压力容器快开门安全连锁保护装置主要功能
（1）当快开门达到预定关闭位置，方能升压运行；
（2）当压力容器的内部压力完全释放，方能打开快开门。
具有压力容器“有压”、“零压”指示及“超压”声光报警提醒操作人员采取相应措施的功能。
快开门式压力容器结构特点
快开门压力容器的门盖（封头）具有开启灵活，快速的特点，被广泛用化工、轻工、食品、纺织、建材、医疗、造纸等行业。常见的硫化罐、高压氧舱、染色机、灭菌器、蒸煮锅、硅酸盐制品的蒸压釜和木材防腐罐以及消毒柜等。
上殊问题普遍存在于中、小型建材厂。
对于大型、专业企业以及医院、制药、橡胶和染织单位，使用单位规章严格，人员相对稳定，作业人员素质相对较高。设备安全联锁装置基本完好。
快开门式压力容器安全联锁
快开门式压力容器的定义：根据《固定式压力容器安全技术监察规程》第3.20条：快开门式压力容器是指进出容器通道的端盖或封头和主体间带有相互嵌套的快速密封锁紧装置的容器，用螺栓（例如活节螺栓）连接的不属于快开门式压力容器。
SUCCESS
THANK YOU
2019/6/10
可编辑
形式
优点
缺点
a.开启方便、密 a.加工难度高；b.密封圈
封性好；b.快门易磨损；c.开启时压力释
齿联锁方式实现形放速度快，爆炸威力大；
啮式快
式多样；c.安装简便；d.容易实
d.安全联锁装置易受人为损坏；e.大型容器关闭较
开现自动化联锁控难；f.容器不能承受负压，
快开门式压力容器培训材料
2013.6.20
快开门式压力容器主要隐患存在以下7 个方面：
(1) 快开门安全联锁装置失效：电磁阀失效后未更换；拆除联锁装置；
检验发现联锁存在问题，发出了《检验意见通知书》，使用单位未完成整改即投入使用。
(2) 快开门釜门变形：齿啮合达不到设计要求，使用单位自行修复，对釜门任意实施焊接，致使釜门变形。
当关闭快开门时，首先利用齿条、齿轮装置，将封头法兰逆时针旋转至指定位置。
利用齿条、齿轮装置将封头法兰旋转至指定位置（封头有限位装置）。
芜湖市安瑞装甲科技有限公司快开门式蒸压釜
安全联锁装置手柄:如封头法兰不到位，定位套被保险块挡住，则手柄也不能抬起。
当釜门转到指定位置（定位销），安全联锁手柄方可转到指定位置。
常用快开门种类
齿啮式结构，主要应用于蒸压釜、硫化罐、染色机；
压紧式结构主要应用于灭菌器；
部分环式结构、卡箍式结构: 主要应用于染色机、聚合釜等；
移动式结构: 主要应用于小型硫化缸；
均布榫槽咬合结构和均布插销销入结构，主要应用于医院消毒柜，还有撑杆式和平移式结构。
不论采用哪种安全联锁装置，安全联锁装置联锁功能均应达到《固容规》第 3.20条规定的功能要求。
快开门连锁装置对维保要求高，应勤检查及时处理，才能确保自锁装置可靠。
有些厂家快门安全联锁装置可靠性差，投1、带压开门：内部压力未完全释放时，联锁装置失效或未装设安全联锁装置导致门被强行打开。由于对其安全重视度不够；操作人员对该类容器的不了解造成疏忽。 ① 开门联锁装置传压管堵塞，离合器锁死装置齿块未啮合；② 有压锁死插销被强力拧断；③ 压力传感器不够灵敏； ④ 压锁死装置被恶意拆除。
