山东科技大学研究生入学考试 数字测图与原理

一、简答题（每题8分，共80分）1、地形测量学主要包括哪些内容？2、测量工作中常用坐标系有哪几个？请指出属于地心坐标系有哪些？3、根据现行的国家基本比例尺地形图分幅和编号规定，请说明1：100万比例尺地形图的图幅是如何划分，编号如何规定？4、地球曲率和大气折光对水准测量有何影响？如何抵消或削弱该两项影响？5、经纬仪的主要轴线需要满足哪些条件？6、试述自动全站仪自动目标识别与照准的过程。

7、常用的交会测量方法有哪几种？并分别简要说明。

8、简述网络RTK 系统的组成以及各部分的作用。

9、简述GPS 控制测量的观测步骤。

10、大比例尺数字测图进行野外数据采集需要得到哪些数据和信息？二、测量内业计算（1~2每题10分，3~4每题15分，共50分）1、地质普查外业中精确丈量某一段距离，6次测量的距离值分别为：L 1＝283.534m ，L 2＝283.549m ，L 3＝283.522m ，L 4＝283.528m ，L 5＝283.551m ，L 6＝283.532m 。

（要写出用到的计算公式）试求：（1）该距离的算术平均值；（2）该距离的观测值中误差；（3）该距离的算术平均值中误差。

2、某勘探工程需要布设一个钻孔P ，如图2-1。

其设计坐标为⎩⎨⎧==m y m x P P 218477733566808，已收集到设计钻孔附近的测量控制点A 的坐标为：⎩⎨⎧==m y m x A A 218478733566708，AB 边的方位角为"30'20225O AB =α。

采用极坐标法进行钻孔放样时，请问放样钻孔点位P 时所需的放样元素有哪些？并计算出这些放样数据。

APB N 图2-1钻孔位置示意图3、为进行基坑沉降观测而布设闭合水准路线如图2-2，各段观测高差及长度见下表所示，已知A 点高程H A =132.205m ，观测数据如表2-1所示，计算B 、C 、D 、E 点的高程。

（假定允许限差为L 20f h ±=允mm ）4、为某地质普查工程敷设了一条附合导线，如图2-3，已知方位角0000450'''=AB α，84442960'''=DC α。

西安科技大学2010年硕士研究生入学考试试题─────────────────────────────────科目编号：478 科目名称：数字测图原理与方法（B）考生须知：1、答案必须写在答题纸上，写在试题或草稿纸上不给分。

2、答题须用蓝、黑色钢笔或圆珠笔，用铅笔、红色笔者不给分。

3、答题必须写清题号，字迹要清楚，卷面要保持整洁。

4、试题要随答题纸一起交回。

一、名词解释（每小题4分，共20分）：1、比例尺精度2、相对高程3、系统误差4、大地水准面5、地貌二、简答题（每小题5分，共15分）：1、测量工作中需要应用望远镜，望远镜使用时经常会产生视差，问视差是如何产生的？如何消除？2、什么是偶然误差？偶然误差有哪些特性？3、地形图的测绘是测量人员的基本工作，应对大比例尺地形图的正方形标准分幅有正确的掌握。

一张1：1000比例尺地形图的图纸面积大小是多少平方米？其表达的实地面积大小应为多少平方公里？而一张1：500比例尺地形图的图纸面积大小是多少平方米？其表达的实地面积大小应为多少平方公里？一张1：1000比例尺地形图的实地面积是一张1：500比例尺地形图实地面积的多少倍？三、问答题（30分）1、已知线路测量中A点高斯投影平面坐标系统的坐标为x A=3652193.579m，y A=36605438.467m，H A=419.375m。

试问⑴该点是3°带还是6°带成果？是第几带？中央子午线的经度为多少？其自然横坐标为多少？（5分）⑵以此点为基准，问其投影变形是否满足《公路勘测规范》（投影变形≤2.5cm/km）的要求？如不满足，应如何建立独立坐标系（给出独立坐标系的建立方法，满足规范要求即可）？（15分）2、地形图测绘完成后，除测绘小组人员的自我检查以外，还应该有哪些检查方法？（10分）四、下面的问题为2选1形式，2小题选择1个问题回答（25分）。

（一）计算题（15分）1、用钢尺对某段距离进行6次等精度丈量，其结果为：317.825m，317.857 m，317.831 m，317.855 m，317.859 m，317.867 m。

第十三章地籍图和房产图测绘一、名词解释1．专题地图[长安大学2012年]答：专题地图是指着重表示一种或数种自然要素或社会经济现象的地图，又称特种地图。

专题地图主要由专题内容和地理基础两部分内容构成。

二、简答题1．何谓地籍？地籍测量和房产测量的主要内容有哪些？[山东科技大学2013年]答：（1）地籍是指国家为一定的目的，记载土地的位置、界址、数量、质量、权属和用途等基本状况的簿册。

（2）地籍测量的主要内容包括地籍调查、地籍平面控制测量、宗地界址点测定、地籍图绘制和土地面积计算等；房产测量的主要内容包括房产调查、房产平面控制测量、房产界址点测定、房产图绘制和房屋面积计算等。

2．地籍测量和房产测量的主要内容有哪些？地下管线的分类和内容有哪些？[山东科技大学2012、2015年]答：（1）地籍测量主要内容包括地籍调查、地籍平面控制测量、宗地界址点测定、地籍图绘制和土地面积计算等，而房产测量主要内容包括房产调查、房产平面控制测量、房产界址点测定、房产图绘制和房屋面积计算等。

（2）地下管线的分类和内容有：①电力管道：包括输配电电缆、动力电缆、照明电缆等管道。

②电信管道：包括光缆管线、电视管线、市话管线、长话管线、军用通信管线等管道。

③给水管道：包括工业和生活用水、消防用水等输配水管道。

④燃气管道：包括煤气、天然气、液化石油气等的输配管道。

⑤下水管道：包括雨水、污水、工业废水等管道或渠道。

⑥工业管道：又称特种管道，包括热力、工业用气体、液体燃料、化工原料、排废排渣等管道。

3．在地形图上量测和计算面积中有图解法、解析法，给出其定义和相关公式。

[中国矿业大学2011年]答：（1）图解法图解法包括几何图形法、透明模片法等多种方法，其特点是在地形图上，直接测量待定图形的面积。

①几何图形法。

如果图形为三角形、矩形、梯形等可以直接计算面积的图形，则在图上量取相关数据计算其面积；如果图形为非直接可以量算的图形，应将它分解为可以计算的图形。

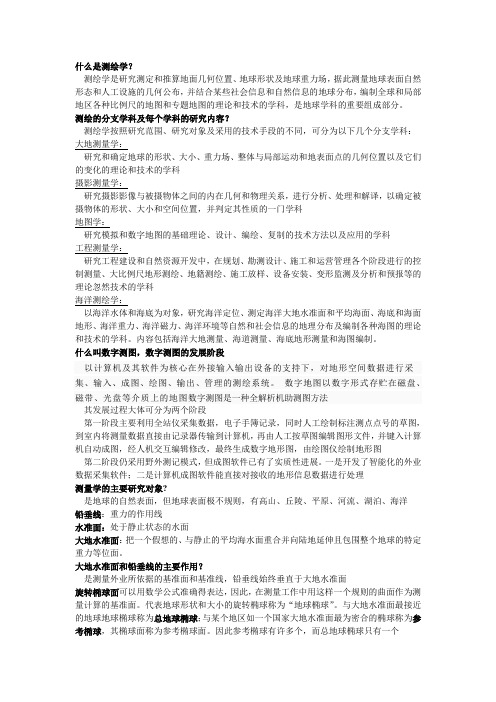

什么是测绘学？测绘学是研究测定和推算地面几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何公布，并结合某些社会信息和自然信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术的学科，是地球学科的重要组成部分。

测绘的分支学科及每个学科的研究内容？测绘学按照研究范围、研究对象及采用的技术手段的不同，可分为以下几个分支学科：大地测量学：研究和确定地球的形状、大小、重力场、整体与局部运动和地表面点的几何位置以及它们的变化的理论和技术的学科摄影测量学：研究摄影影像与被摄物体之间的内在几何和物理关系，进行分析、处理和解译，以确定被摄物体的形状、大小和空间位置，并判定其性质的一门学科地图学：研究模拟和数字地图的基础理论、设计、编绘、复制的技术方法以及应用的学科工程测量学：研究工程建设和自然资源开发中，在规划、勘测设计、施工和运营管理各个阶段进行的控制测量、大比例尺地形测绘、地籍测绘、施工放样、设备安装、变形监测及分析和预报等的理论忽然技术的学科海洋测绘学：以海洋水体和海底为对象，研究海洋定位、测定海洋大地水准面和平均海面、海底和海面地形、海洋重力、海洋磁力、海洋环境等自然和社会信息的地理分布及编制各种海图的理论和技术的学科。

内容包括海洋大地测量、海道测量、海底地形测量和海图编制。

什么叫数字测图，数字测图的发展阶段以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。

数字地图以数字形式存贮在磁盘、磁带、光盘等介质上的地图数字测图是一种全解析机助测图方法其发展过程大体可分为两个阶段第一阶段主要利用全站仪采集数据，电子手簿记录，同时人工绘制标注测点点号的草图，到室内将测量数据直接由记录器传输到计算机，再由人工按草图编辑图形文件，并键入计算机自动成图，经人机交互编辑修改，最终生成数字地形图，由绘图仪绘制地形图第二阶段仍采用野外测记模式，但成图软件已有了实质性进展。

一、 选择题（每题2分，共10分）1、A 点的高斯坐标为=112240m ，=19343800m ，则A 点所在6°带的带号及中央子午线的经度分别为( )A x A y A. 19带，111 B. 19带，117 C . 11带，63 D. 11带，662、测量值的中误差越小，表明（ ）。

A ．测量精度越低 B. 其对应的权越小 C. 与测量精度无关 D. 以上说法都不对3、测量了两段距离及其中误差分别为：d1=136.46m±0.015m ，d2=960.76m±0.025m ，比较它们测距精度的结果为( )。

A. d1精度高B. 精度相同C. d2精度高D. 无法比较4、用经纬仪测水平角和竖直角，一般采用正倒镜方法，下面哪个仪器误差不能用正倒镜法消除（ ）。

A. 视准轴不垂直于横轴B. 竖盘指标差C. 横轴不水平D. 竖轴不竖直5、解算一条导线至少须有的已知数据是（ ）。

A. 两条边的坐标方位角，一个点的坐标B. 一条边的坐标方位角，一个点的坐标C. 两条边的坐标方位角，两个点的坐标D. 一条边的坐标方位角，两个点的坐标二、 填空题（每空1分，共15分）1、地形图的分幅方法有 和 两种。

2、衡量测量精度的指标有 、 和 。

3、测量外业依据的基准线是_____，基准面是______；测量内业计算的基准面是________，基准线是_____。

4、竖直角观测中，盘左、盘右的竖盘读数分别为94°24′30″和265°35′54″（竖盘按顺时针标注），则最终竖直角为 ，竖盘指标差为 。

5、某平面三角形中，观测了α、β两个内角，其测角中误差均为±4″，则就此推算三角形第三个内角γ的中误差为 。

6、GPS的误差按来源可分为 、 和 三类。

三、 简答题（每题7分，共70分）1、测绘学研究的对象和任务是什么？2、误差产生的原因主要有哪些？误差包括哪些种类？偶然误差具有哪些特性？3、角度测量中为何要用正、倒镜观测？水准测量时，为何要使用前后视距尽量相等？为何采用后－前－前－后的观测顺序？为何要使一测段中的测站数为偶数？4、高斯投影有哪些特点？如何建立高斯平面直角坐标系？5、什么是数字高程模型？它有何特点？它有哪些用途？6、等高线有哪些种类？等高线有何特性？7、大比例尺地面数字测图软件具有哪些功能？8、何为三联脚架法？它有何优点？简述其外业工作的作业程序。

山东科技大学数字测图原理与方法2004年一、名词解释（20分）1、大地水准面2、视准轴3、偶然误差4、地形图5、方位角6、危险圆7、全站仪8、等高距9、数字测图系统 10、数字地面模型二、简答题（90分）1、实际测绘工作中，一般采用的基准面和基准线各是什么？2、角度观测的主要误差来源（种类）有哪些？3、何谓视差？如何消除视差？4、水准测量中采用哪几种方法进行测站检核？5、全站仪与计算机之间的数据通讯方式主要有哪几种？6、小三角测量的主要布设形式有哪几种？7、何谓水准测量路线的高差闭合差？如何计算导线方位角闭合差的限差？8、碎部点测量方法依其原理分哪几种？9、地形图测绘方法有哪几种？10、数字测图与图解法测图相比的显著优势主要表现在哪几个方面？11、地形数据的采集方式有哪几种？12、数字测图中对地形点的描述必须同时具备哪三类信息？13、写出极坐标法测定细部点的平面位置和高程注记点的中误差公式。

14、建立一个数字地面模型系统必须具有哪几个基本组成部分？15、数字地面模型在各个领域中的应用是以哪几个方面为基础的？三、试推导交会定点时计算待定点坐标的余切公式（10分）四、试推导坐标方位角传算公式。

（10分）五、计算题（20分）1、对某段距离同精度丈量了5次，观测值分别为：49.061m 、49.058m 、49.064m 、49.062m 、49.060m ，试计算这段距离的最或然值、最或然值的中误差及最或然值的相对误差。

（10分）2、如下图所示的附合水准路线中，已知水准点A 的高程为13.428m ，水准点B 的高程为14.440m ，1、2、3、4为待定点，各测段的测站数均为2，观测高差如图所示，12h f n =±限 ，试调整水准测量观测成果，求1、2、3、4点的高程（10分）h A1=－0.543 h 12=+0.118 h 23=+0.946 h 34=+0.384 h 4B =+0.1172005年一、简答题（100分）1．测量平面直角坐标系与数学平面直角坐标系有何不同？2．何为参考椭球定位？3．地形测绘对地图设影有何要求？4．何为距离改化和方向改化？5．如何确定高程基准面？6．用水平面代替水准面对距离和高程各有什么影响？7．标准方向有哪几种？它们之间有什么关系？8．地形图的内容大致分几类？9．何为测量误差？产生测量误差的原因有哪些？偶然误差有哪些特性？10．用图示、公式、叙述水准测量的原理。

山东科技大学2010年硕士生招生专业参考书目初试科目参考书目（按科目代码顺序）111单独考试思想政治理论：考查范围同统考政治241英语（单考）：考查范围同统考英语243法语：《法语》马晓宏，外语教学与研究出版社，1992601运筹学：《运筹学基础及应用》胡运权，清华大学出版社，1998602古生物地史学：《古生物地史学概论》杜远生等，中国地质大学出版社，1998603数学分析：《数学分析》（三版）华东师范大学数学系，高等教育出版社，2001604法理学：《法理学》（第三版）张文显，高等教育出版社、北京大学出版社，2007年版605基础英语：①《高级英语》（1-2）张汉熙，外语教学与研究出版社，1995②《英语写作手册》丁往道，外语教学与研究出版社，1994③《实用翻译教程》冯庆华，上海外语教育出版社，2002④《文体与翻译》刘宓庆，中国对外翻译出版公司，2001801安全系统工程：《安全系统工程》徐志胜，机械工业出版社，2007802安全系统工程Z：《安全系统工程》徐志胜，机械工业出版社，2007803采矿学：《采矿学》徐永圻，中国矿业大学出版社，2003804采矿学Z：《采矿学》徐永圻，中国矿业大学出版社，2003805弹性力学：《弹性力学》吴家龙，高等教育出版社，2001806工程经济学：《工程经济学》（第三版）黄谕祥等，同济大学出版社，2005807水力学：《水力学》吴持恭，高等教育出版社，第三版或第四版808系统工程：《系统工程》（第三版）汪应洛，机械工业出版社，2003809系统工程Z：《系统工程》（第三版）汪应洛，机械工业出版社，2003810地理信息系统：《地理信息系统概论—原理、方法和应用》邬伦，科学出版社，2004811普通地质学：《普通地质学》夏邦栋，地质出版社，1995812数字测图原理与方法：《数字测图原理与方法》潘正风等，武汉大学出版社，2004813数字测图原理与方法Z：《数字测图原理与方法》潘正风等，武汉大学出版社，2004814弹性力学：《弹性力学简明教程》（三版）徐芝纶，高等教育出版社，2002815工程经济学Z：《工程经济学》宋伟，人民交通出版社，2006816结构力学：《结构力学Ⅰ》（二版）龙驭球，包世华，高等教育出版社，2006817结构力学Z：《结构力学Ⅰ》（二版）龙驭球，包世华，高等教育出版社，2006818流体力学：《流体力学》龙天渝、蔡增基，中国建筑工业出版社，2004819工程流体力学：《工程流体力学》杜广生，中国电力出版社，2005820机械原理：《机械原理》（七版）孙桓，高等教育出版社，2006821机械原理Z：《机械原理》（七版）孙桓，高等教育出版社，2006822微机原理：《PC机汇编语言及接口技术》（二版）李恒文，中国科学技术出版社，2004823微机原理Z：《PC机汇编语言及接口技术》（二版）李恒文，中国科学技术出版社，2004824物流工程Z：《物流工程》姚冠新，化学工业出版社，2004825电子技术：①《模拟电子技术基础》（第三版）童诗白等，高等教育出版社，2001年②《数字电子技术基础》（第四版）阎石，高等教育出版社，1998826高等代数：《高等代数》北大数学系，高等教育出版社，2003。

数字测图原理与方法-潘正风-考研真题详解1大地测量[长安大学2012年]答：大地测量是指为建立和维持测绘基准与测绘系统而进行的确定位置、地球形状、重力场及其随时间和空间变化的测绘活动。

2工程测量[长安大学2012年]答：工程测量是指在工程建设的勘测设计、施工和管理阶段中运用的各种测量理论、方法和技术的总称。

3地理信息系统[长安大学2012、2015年]答：地理信息系统是指以地理空间数据库为基础，在计算机硬件、软件的支持下对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，适时提供多种空间和动态的地理信息，为地理研究和地理决策服务而建立起来的计算机技术系统。

4数字摄影测量[长安大学2015年]答：数字摄影测量是指利用测区的航空摄影测量获得的立体相对，在解析测图仪上或在经过改装的立体量测仪上采集地形特征点自动传输到计算机内，经过软件处理，自动生成数字地形图，并由数控绘图仪输出的测量方法。

5遥感技术[长安大学2012、2015年]答：遥感技术是指从远距离、高空以至外层空间的平台上，不直接与物体接触，利用光学、电子光学等传感器来感知物体，获取物体信息并对所获信息进行加工处理，从而实现对物体进行定位、定性或定量的描述。

二、填空题1测量工作的基本内容是、、水平角测量。

[中国矿业大学2011年]【答案】水平距离；高差查看答案【解析】无论是控制测量还是碎部测量，其实质都是确定地面点的位置，也就是测定三个要素：水平角β、水平距离l和高差h。

2确定地面点位的基本要素是，，，。

[西南交通大学2010年]【答案】距离；角度；高程；直线方位角查看答案【解析】确定地面点位的基本要素是水平距离、水平角、高差和直线方位角。

水平距离是指相对于地面作一平行线.分别过两点作垂线，垂足的距离；水平角是指测站点至两目标的方向线在水平面上投影的夹二面角；高差是指两点间高程之差。

直线方位角是指从标准方向的北端起，顺时针方向到直线的水平角。

山东科技大学数字测图原理与方法2004年一、名词解释（20分）1、大地水准面2、视准轴3、偶然误差4、地形图5、方位角6、危险圆7、全站仪8、等高距9、数字测图系统10、数字地面模型二、简答题（90分）1、实际测绘工作中，一般采用的基准面和基准线各是什么？2、角度观测的主要误差来源（种类）有哪些？3、何谓视差？如何消除视差？4、水准测量中采用哪几种方法进行测站检核？5、全站仪与计算机之间的数据通讯方式主要有哪几种？6、小三角测量的主要布设形式有哪几种？7、何谓水准测量路线的高差闭合差？如何计算导线方位角闭合差的限差？8、碎部点测量方法依其原理分哪几种？9、地形图测绘方法有哪几种？10、数字测图与图解法测图相比的显著优势主要表现在哪几个方面？11、地形数据的采集方式有哪几种？12、数字测图中对地形点的描述必须同时具备哪三类信息？13、写出极坐标法测定细部点的平面位置和高程注记点的中误差公式。

14、建立一个数字地面模型系统必须具有哪几个基本组成部分？15、数字地面模型在各个领域中的应用是以哪几个方面为基础的？三、试推导交会定点时计算待定点坐标的余切公式（10分）四、试推导坐标方位角传算公式。

（10分）五、计算题（20分）1、对某段距离同精度丈量了5次，观测值分别为：49.061m 、49.058m 、49.064m 、49.062m 、49.060m ，试计算这段距离的最或然值、最或然值的中误差及最或然值的相对误差。

（10分）2、如下图所示的附合水准路线中，已知水准点A 的高程为13.428m ，水准点B 的高程为14.440m ，1、2、3、4为待定点，各测段的测站数均为2，观测高差如图所示，12h f n 限，试调整水准测量观测成果，求1、2、3、4点的高程（10分）h A1=－0.543 h 12=+0.118 h 23=+0.946 h 34=+0.384 h 4B =+0.1172005年一、简答题（100分）1．测量平面直角坐标系与数学平面直角坐标系有何不同？2．何为参考椭球定位？3．地形测绘对地图设影有何要求？4．何为距离改化和方向改化？5．如何确定高程基准面？6．用水平面代替水准面对距离和高程各有什么影响？7．标准方向有哪几种？它们之间有什么关系？8．地形图的内容大致分几类？9．何为测量误差？产生测量误差的原因有哪些？偶然误差有哪些特性？10．用图示、公式、叙述水准测量的原理。
