压力管道等级划分

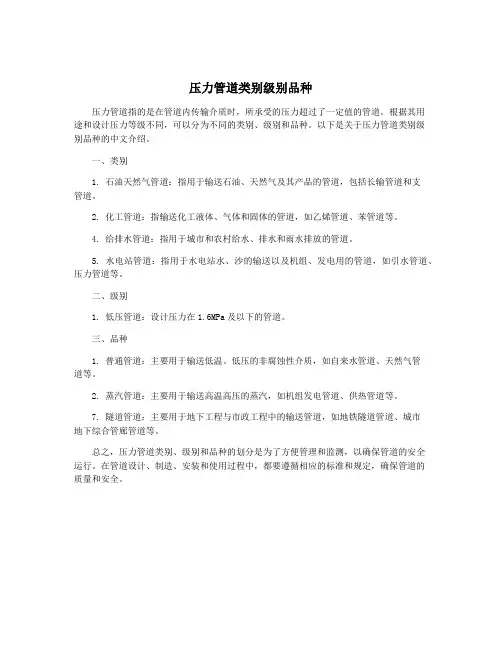

压力管道类别级别品种
压力管道指的是在管道内传输介质时，所承受的压力超过了一定值的管道。

根据其用
途和设计压力等级不同，可以分为不同的类别、级别和品种。

以下是关于压力管道类别级
别品种的中文介绍。

一、类别
1. 石油天然气管道：指用于输送石油、天然气及其产品的管道，包括长输管道和支
管道。

2. 化工管道：指输送化工液体、气体和固体的管道，如乙烯管道、苯管道等。

4. 给排水管道：指用于城市和农村给水、排水和雨水排放的管道。

5. 水电站管道：指用于水电站水、沙的输送以及机组、发电用的管道，如引水管道、压力管道等。

二、级别
1. 低压管道：设计压力在1.6MPa及以下的管道。

三、品种
1. 普通管道：主要用于输送低温、低压的非腐蚀性介质，如自来水管道、天然气管
道等。

2. 蒸汽管道：主要用于输送高温高压的蒸汽，如机组发电管道、供热管道等。

7. 隧道管道：主要用于地下工程与市政工程中的输送管道，如地铁隧道管道、城市
地下综合管廊管道等。

总之，压力管道类别、级别和品种的划分是为了方便管理和监测，以确保管道的安全
运行。

在管道设计、制造、安装和使用过程中，都要遵循相应的标准和规定，确保管道的
质量和安全。

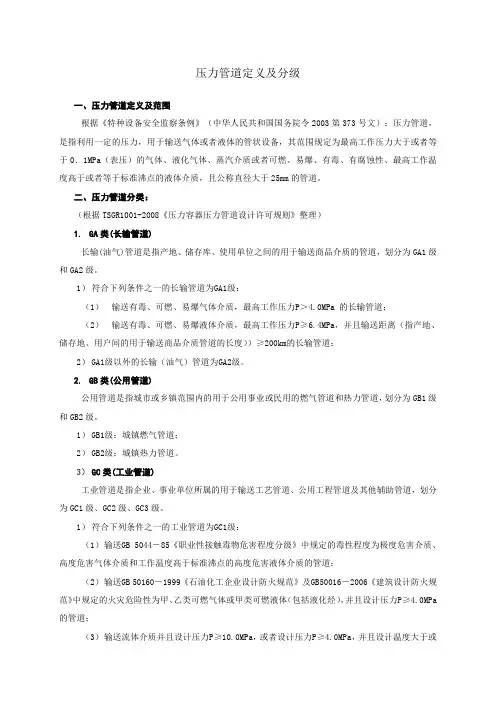

压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。

2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。

3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

1）符合下列条件之一的工业管道为GC1级：（1）输送GB5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。

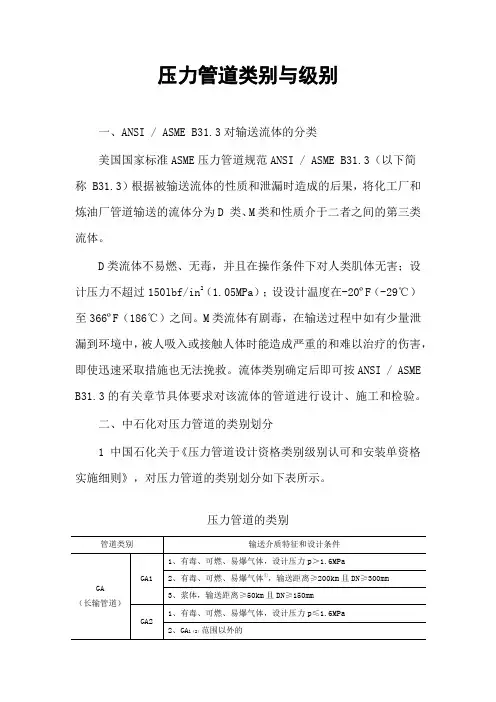

压力管道类别与级别一、ANSI / ASME B31.3对输送流体的分类美国国家标准ASME压力管道规范ANSI / ASME B31.3（以下简称 B31.3）根据被输送流体的性质和泄漏时造成的后果，将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。

D类流体不易燃、无毒，并且在操作条件下对人类肌体无害；设计压力不超过150lbf/in2（1.05MPa）；设设计温度在-20ºF（-29℃）至366ºF（186℃）之间。

M类流体有剧毒，在输送过程中如有少量泄漏到环境中，被人吸入或接触人体时能造成严重的和难以治疗的伤害，即使迅速采取措施也无法挽救。

流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。

二、中石化对压力管道的类别划分1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。

压力管道的类别注：①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

②GB 5044《职业性接触毒物危害程度分级》规定的。

③GB 50160《石油化工企业设计防火规范》规定的。

2 SH 3059对管道的分级如下表。

SH 3059——2001《石油化工管道设计器材选用通则》管道分级注：①毒性程度是根据《职业性接触毒物危害程度分级》（GB 5044—85）划分的。

极度危害属于Ⅰ级，车间空气中有害物质最高容许浓度＜0.1mg/m3；高度危害属于Ⅱ级，最高容许浓度0.1mg/m3。

极度危害的介质如苯、氯乙烯、氯甲醚、氰化物等；高度危害的介质如二硫化碳、氯、丙烯腈、硫化氢、甲醛、氟化氢、一氢化碳等。

详见GB 5044。

②甲类、乙类可燃气体是根据《石油化工企业设计防火规范》（GB 50160）中可燃气体的火灾危险性分类划分的。

甲类系指可燃气体与空气混合物和爆炸下限＜10%（体）；乙类是≥10%（体）。

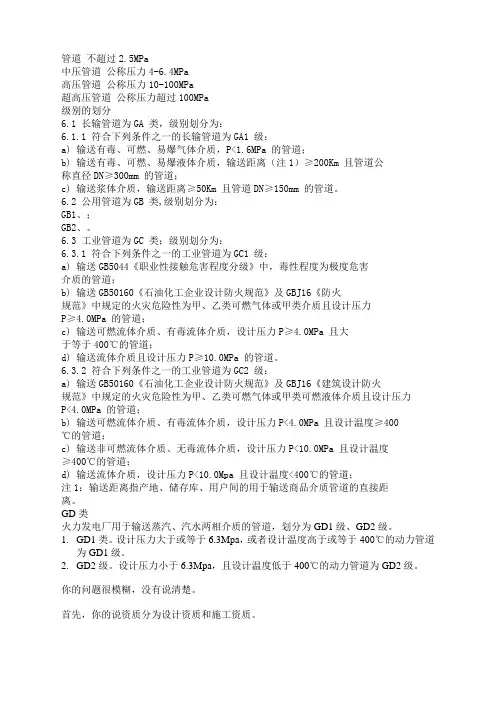

管道不超过2.5MPa中压管道公称压力4-6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa级别的划分6.1 长输管道为GA 类，级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a) 输送有毒、可燃、易爆气体介质，P<1.6MPa 的管道；b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道；c) 输送浆体介质，输送距离≥50Km 且管道DN≥150mm的管道。

6.2 公用管道为GB 类,级别划分为：GB1、；GB2、。

6.3 工业管道为GC 类；级别划分为：6.3.1 符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触危害程度分级》中，毒性程度为极度危害介质的管道；b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类介质且设计压力P≥4.0MPa 的管道；c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且大于等于400℃的管道；d) 输送流体介质且设计压力P≥10.0MPa 的管道。

6.3.2 符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道；b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

GD类火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。

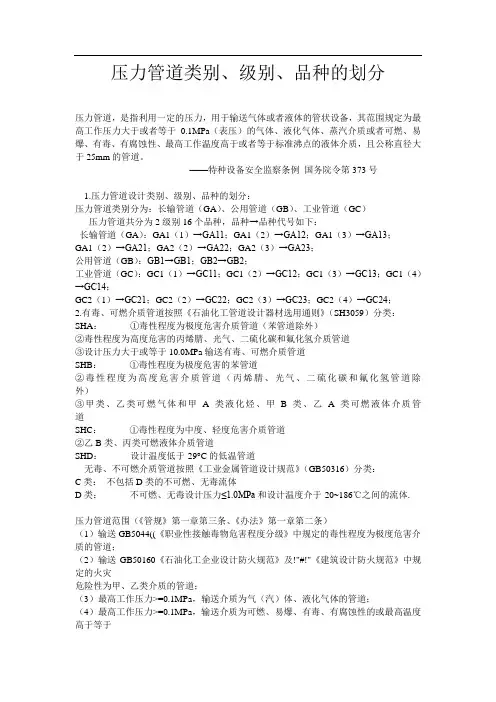

压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

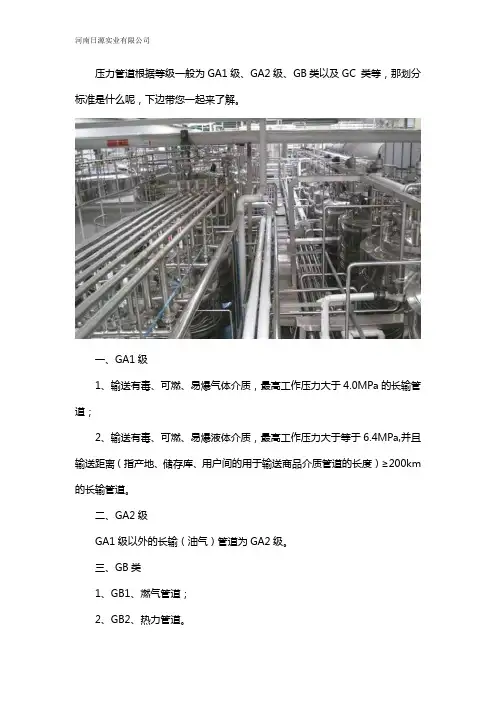

压力管道根据等级一般为GA1级、GA2级、GB类以及GC 类等，那划分标准是什么呢，下边带您一起来了解。

一、GA1级1、输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；2、输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa,并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km 的长输管道。

二、GA2级GA1级以外的长输（油气）管道为GA2级。

三、GB类1、GB1、燃气管道；2、GB2、热力管道。

四、GC 类1、送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；2、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；3、输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；4、输送流体介质且设计压力P≥10.0MPa 的管道；5、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力；P<4.0MPa 的管道；6、输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；7、输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；8、输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道。

以上就是有关压力管道划分等级标准的介绍，同时，如有不清楚的可咨询日源实业有限公司,该公司多年来不仅积累了丰富的施工经营和管理的经验，且液化气储罐质优价廉，性价比高，所以，现深受客户的好评。

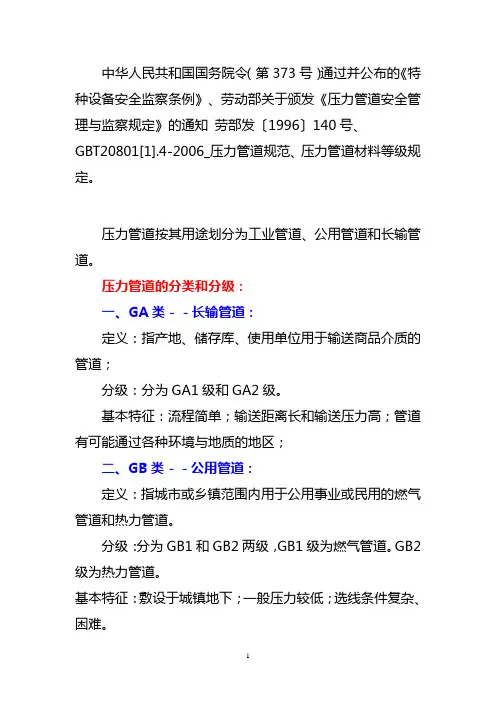

中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。

压力管道按其用途划分为工业管道、公用管道和长输管道。

压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。

基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

分级：分为GB1和GB2两级，GB1级为燃气管道。

GB2级为热力管道。

基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

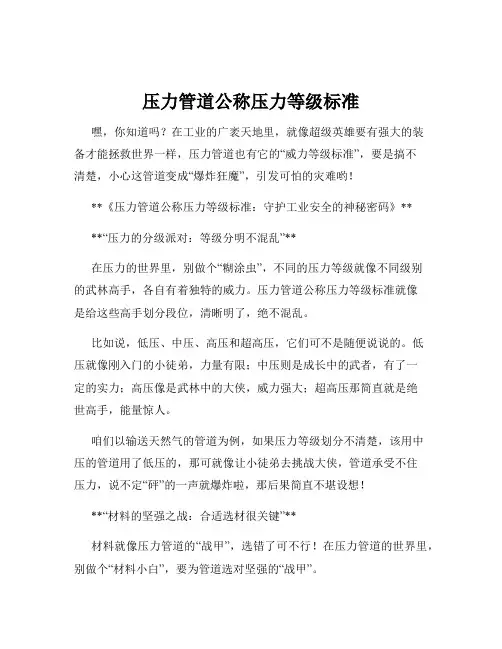

压力管道公称压力等级标准嘿，你知道吗？在工业的广袤天地里，就像超级英雄要有强大的装备才能拯救世界一样，压力管道也有它的“威力等级标准”，要是搞不清楚，小心这管道变成“爆炸狂魔”，引发可怕的灾难哟！**《压力管道公称压力等级标准：守护工业安全的神秘密码》****“压力的分级派对：等级分明不混乱”**在压力的世界里，别做个“糊涂虫”，不同的压力等级就像不同级别的武林高手，各自有着独特的威力。

压力管道公称压力等级标准就像是给这些高手划分段位，清晰明了，绝不混乱。

比如说，低压、中压、高压和超高压，它们可不是随便说说的。

低压就像刚入门的小徒弟，力量有限；中压则是成长中的武者，有了一定的实力；高压像是武林中的大侠，威力强大；超高压那简直就是绝世高手，能量惊人。

咱们以输送天然气的管道为例，如果压力等级划分不清楚，该用中压的管道用了低压的，那可就像让小徒弟去挑战大侠，管道承受不住压力，说不定“砰”的一声就爆炸啦，那后果简直不堪设想！**“材料的坚强之战：合适选材很关键”**材料就像压力管道的“战甲”，选错了可不行！在压力管道的世界里，别做个“材料小白”，要为管道选对坚强的“战甲”。

不同的压力等级需要不同强度的材料。

就好像打仗，面对弱小的敌人，普通的铠甲就行；但要是碰上强大的对手，就得穿上坚不可摧的神装。

比如说，低压管道可能用普通的碳钢就够了；但高压管道就得用上高强度合金钢，就像给战士配上最顶级的装备。

要是在高压环境下还用了普通材料，那这管道就像穿着破布去打仗的士兵，分分钟被压力“敌人”打得落花流水。

**“设计的精密布局：分毫差错要不得”**设计压力管道，那可真是一场精密的“布局游戏”！在这个游戏里，别做个“马大哈”，一丝一毫的差错都可能导致全盘皆输。

设计就像是给管道搭建舞台，要考虑压力、温度、介质等各种因素。

好比建造一座高楼，每一个参数都要精确计算。

假如在设计超高压管道时，少算了一点压力影响，那这管道在运行时就可能像失去平衡的积木塔，瞬间崩塌。

压力管道的等级划分
压力管道的等级划分通常是根据设计压力和工作温度来确定的。

不同国家和地区可能有不同的等级划分标准，下面是一种常见的等级划分：
1. 级别I等级（最高压力和温度等级）：设计压力大于10 MPa，设计温度超过400°C的管道。

2. 级别II等级（高压力和温度等级）：设计压力在4-10 MPa
之间，设计温度在200-400°C之间的管道。

3. 级别III等级（中等压力和温度等级）：设计压力在1.0-4 MPa之间，设计温度在60-200°C之间的管道。

4. 级别IV等级（低压力和温度等级）：设计压力在0.6-1.0 MPa之间，设计温度在10-60°C之间的管道。

这只是一种常见的等级划分方式，具体等级划分还需要根据实际的工程要求和国家或地区的标准来确定。

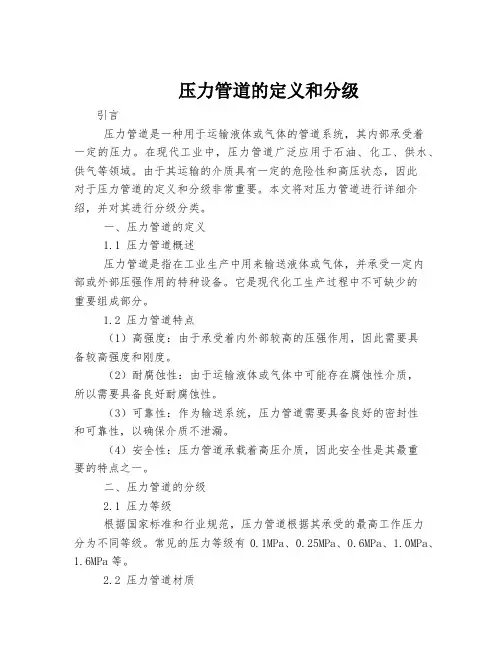

压力管道的定义和分级引言压力管道是一种用于运输液体或气体的管道系统，其内部承受着一定的压力。

在现代工业中，压力管道广泛应用于石油、化工、供水、供气等领域。

由于其运输的介质具有一定的危险性和高压状态，因此对于压力管道的定义和分级非常重要。

本文将对压力管道进行详细介绍，并对其进行分级分类。

一、压力管道的定义1.1 压力管道概述压力管道是指在工业生产中用来输送液体或气体，并承受一定内部或外部压强作用的特种设备。

它是现代化工生产过程中不可缺少的重要组成部分。

1.2 压力管道特点（1）高强度：由于承受着内外部较高的压强作用，因此需要具备较高强度和刚度。

（2）耐腐蚀性：由于运输液体或气体中可能存在腐蚀性介质，所以需要具备良好耐腐蚀性。

（3）可靠性：作为输送系统，压力管道需要具备良好的密封性和可靠性，以确保介质不泄漏。

（4）安全性：压力管道承载着高压介质，因此安全性是其最重要的特点之一。

二、压力管道的分级2.1 压力等级根据国家标准和行业规范，压力管道根据其承受的最高工作压力分为不同等级。

常见的压力等级有0.1MPa、0.25MPa、0.6MPa、1.0MPa、1.6MPa等。

2.2 压力管道材质根据不同工作条件和介质特点，压力管道可采用不同材质。

常见的材质有碳钢、不锈钢、合金钢等。

选择合适的材质是保证管道安全运行的重要因素之一。

2.3 压力容器分类按照国家标准和行业规范，将压力容器分为一类、二类和三类。

一类为最高风险等级，需要采取最严格的安全措施；二类次之；三类为风险相对较低。

2.4 厂内分类按照使用场所进行分类，可以将压力管道分为地下管道、地面管道和高架管道。

地下管道用于输送液体和气体，地面管道主要用于输送气体，高架管道主要用于输送液体。

三、压力管道的安全管理3.1 设计阶段在压力管道的设计阶段，需要进行详细的计算和分析，确保其设计符合国家标准和行业规范。

同时需要考虑到介质特性、工作条件等因素。

3.2 施工阶段在压力管道的施工过程中，需要严格按照设计要求进行施工，并进行质量检测。

工业压力管道分类
工业压力管道可以根据其用途和性质分为不同的分类。

以下是一些常见的压力管道分类：
1. 根据介质分类：
- 液体管道：用于输送液态介质，如水、石油、天然气等。

- 气体管道：用于输送气态介质，如压缩空气、氮气、天然
气等。

- 蒸汽管道：用于输送水蒸汽，常见于热力发电厂、锅炉等。

2. 根据压力等级分类：
- 低压管道：工作压力一般在0.1MPa以下。

- 中压管道：工作压力在0.1MPa至10MPa之间。

- 高压管道：工作压力在10MPa以上。

3. 根据工作温度分类：
- 低温管道：用于输送低温介质，如液氮、液氧等。

- 常温管道：用于输送常温介质，如自来水、天然气等。

- 高温管道：用于输送高温介质，如蒸汽、热水等。

4. 根据结构分类：
- 直管道：为直线形的管道，常用于输送介质。

- 弯头管道：用于改变管道的流向。

- 分支管道：用于将管道分支出来，常见于管网系统中。

5. 其他分类：
- 非金属管道：由非金属材料制成的管道，如塑料管道、玻
璃钢管道等。

- 金属管道：由金属材料制成的管道，如钢管道、铜管道等。

以上是常见的工业压力管道分类，实际上还有很多细分的分类方式，根据具体的工程需求和标准要求来选择合适的压力管道分类。

压力管道由水管、管材、法兰、螺栓、密封垫、闸阀以及其他构成件或受力构件和支撑件构成的装配总成，且零配件间互相连接、互相影响，牵一发而动全身。

因此针对管道的选择至关重要。

那么按压力等级可分为哪几类呢?
第一，真空管道，压力小于 0兆帕；第二，低压管路，压力大于小于0兆帕但小于等于1.6兆帕；第三，中压管道，压力大于1.6兆帕但小于等于10兆帕；第四，高压管道，压力大于10兆帕但小于等于100兆帕；第五，超高压管道，压力大于100兆帕。

管道特点
1、压力管道为一个系统，相互关联并影响，所以常常是牵一发而动全身。

2 、压力管的长径比较大，容易压曲，受力情况比压力容器复杂。

压力管道内流体力学流动性情况繁杂，缓存室内空间小，负荷转变頻率高过高压容器(如高溫、髙压、超低温、底压、偏移形变、风、雪、地震灾害等)。

将会危害压力管道的地应力情况)。

3、管道部件和管道支架有很多种，且各种材料都有自己的特点和具体的技
术要求，所以材料的选择相对比较复杂。

4、管道上的可泄漏点相比压力容器较多，通常一个阀门就有五处。

5、由于压力管道种类繁多且数量庞大，所以在设计、制造、安装、检验和应用管理等环节都与压力容器有很大不同。

以上就是整理有关压力管道的一些相关资料，希望能给大家带来一些帮助。
