摄像机基础知识

  • 格式：doc
  • 大小：71.50 KB
  • 文档页数：17

D是什么?它什么材料做成?主要作用是什么?它有哪几种规格？CCD是电荷藕合器件。

它使用一种高感光度的半导体材料制成，能把光线转变成电荷，然后通过模数转换器芯片将电信号转换成数字信号，传到显示设备上进行显示所采集的图像。

有1MM，2/3MM，1/2MM.，1/3MM，1/4MM规格。

2. CCD摄像机与以往的摄像管摄像机比较时，具有下列优点：(1) 体积小，重量轻。

(2) 低残像。

(3) 磁场不会影响到画面。

(4) 抗震动、抗撞击。

(5) 寿命长。

3.普通的枪式红外摄像机主要由哪些部分组成？CCD、镜头，红外灯板，外壳，连接线等4. CCD靶面有哪规格？具体规格尺寸是多少？1）。

1英寸、2/3英寸、1/2寸、1/3英寸、1/4英寸2）。

1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。

D扫描的制式一般有哪两种？中国采用哪种制式？1）。

PA L制。

NTSC制。

2）。

中国采用隔行扫描（PA L）制式，标准为625行，50场。

6. 按照度划分，CCD可分为哪几种？最低照度分别是多少？普通型正常工作所需照度1~3LUX月光型正常工作所需照度0.1LUX左右星光型正常工作所需照度0.01LUX以下红外型采用红外灯照明，在没有光线的情况下也可以成像7. CCD的工作原理是什么？被摄物体反射光线传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

8. CCD摄影机与摄像管摄影机比较时，具有下列优点：(1) 体积小，重量轻。

(2) 低残像。

(3) 磁场不会影响到画面。

(4) 抗震动、抗撞击。

(5) 寿命长。

9.什么是照度？它的用什么单位表示？照度是衡量摄像机在什么光照强度的情况下，可以输出正常图像信号的一个指标。

一般是给出“正常照度”和“最低照度”两个指标。

照度一般用“勒克斯”（Lux）表示。

10.景深的概念是什么？景深对摄象机的图像有何影响？当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

焦点相当清晰的这段从前到后的距离就叫做景深。

景深分为前景深和后景深，后景深大于前景深。

景深越深，那么离焦点远的景物也能够清晰，而景深浅，离焦点远的景物就模糊。

11.焦距的概念是什么？它与成像有何关联？焦距就是从焦点到透镜中心的距离。

对于镜头来说，焦距有着非常重要的意义，焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。

镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。

焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。

12.背光补偿指的是什么？它有什么功能？背光补偿能提供在非常强的背景光线前面目标的理想的曝光;背光补偿也称作逆光补偿或逆光补正，它可以有效补偿摄像机在逆光环境下拍摄时画面主体黑暗的缺陷。

当引入背光补偿功能时，摄像机仅对整个视场的一个子区域进行检测，通过求此区域的平均信号电平来确定AGC电路的工作点。

由于子区域的平均电平很低，AGC放大器会有较高的增益，使输出视频信号的幅值提高，从而使监视器上的主体画面明朗。

此时的背景画面会更加明亮，但其与主体画面的主观亮度差会大大降低，整个视场的可视性得到改善。

13. 超级HAD图像传感器的作用是什么？提高CCD的感应性能及加强数码信号处理功能，有效地于拍摄影像时降噪及减低不必要的干扰，令画面更清晰明丽，色彩层次更分明，对现场光源不足或拍摄夜景时效果尤其显着。

14. 超级HAD图像传感器和普通的图像传感器有什么区别？超级HAD图像传感器内置（HAD）电子画质提升技术CCD影象传感器提高CCD的感应性能和加强数码信号处理，有效于拍摄象时降噪和减低不必要的干扰，令画面更清晰明丽，色彩层次更分明，对现场光源不足或拍摄夜景时效果尤其显著。

普通的图像传感器往往通透性一般。

对实物的色彩还原能力偏弱，暴光能力也不好。

15. 在选择使用低照度摄像机和红外线灯时要注意哪几点？为什么？第一，必须选择适当的镜头。

为了提高摄像机对红外灯以及景物的敏感度，应尽可能选用通光量大的镜头，并注意在使用自动光圈或电动二可变镜头时，要尽可能开大光圈的驱动电平值。

因为一般随着镜头焦距的增加，其通光量会相对减少，在选择红外灯时要留一定的余量，并注意红外灯的标称指标。

第二，红外灯的选配电源应尽可能要满足其所需的最小电功率，经常发生照射距离不够的情况。

第三，要考虑被摄像景物的反光程度，由于红外线具备可见光相同的如反射、折射等特性，因此，在目标景物周围如果没有良好的反光环境（如建筑物、围墙、标牌）时应考虑一定的距离余量。

16. 根据应用场合，镜头的种类大致可分为哪些类型？分别应用在哪些场合？(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视(4) 变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；(5)针孔镜头：用于隐蔽监控。

17. 为了获得预期的摄像效果，在选配镜头时，应着重注意哪六个基本要素？A)被摄物体的大小B)被摄物体的细节尺寸C)物距D)焦距E)CCD摄像机靶面的尺寸F)镜头及摄像系统的分辨率18.根据应用场合分类，摄象机镜头有哪几种类型？在什么场合应用？广角镜头：视角90度以上，观察范围较大，近处图像有变形。

标准镜头：视角30度左右，使用范围较广。

长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

19. 在选择镜头时，主要有哪些因素确定镜头标准？（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5）CCD靶面尺寸20. 目前主要有哪几种安装标准镜头？它们的镜面到图像传感器之间的距离应分别是多少？1）.CS型：图像传感器到镜头之间的距离应为12.5 mm2）.C型：图像传感器到镜头之间的距离应为17.5 mm。

21.衡量摄象机性能的主要技术指标是什么？a.清晰度b.灵敏度c.信噪比d.输出信号的幅度22. 选用镜头焦距的理论计算公式是什么？(1)f=u·D/U 或（2)f=h·D/Hf：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：靶面图像高度、h：CCD靶面图象宽度23.衡量一体摄像机的技术参数主要有哪些？它的变焦倍数一般由哪些？（1） a.成像部件、 b.镜头变焦倍数 c.自动变焦 d. 像数 e. 解析度、f. 菜单管理（2）. 10倍、16倍、18倍、22倍、24倍、27倍等24. 球机通电后无动作、无图像，指示灯不亮，故障原因是什么？如何解决？a）.电源线接错或不符。

接错则更正。

b）.供电电源损坏。

损坏则更换。

c）.保险管烧坏。

烧坏则更换。

d）.电源接线触不良。

检查排除。

e）.机芯损坏。

损则更换。

25. 通电有自检有图像不能控制、指示灯不闪烁，故障原因是什么？如何解决？a）.球机的地址码、波特率设备错误。

重新设定球机地址码和波特。

b）.协议不对。

检查更正。

c）.RS485线接反或接触不良。

检查RS485控制线的接线处及排除。

26.不能正常自检，有图像后伴有马达鸣叫声，故障原因是什么？如何解决？a）.机械故障。

检修。

b）.摄像机倾斜。

摆正。

c）.电源功率不够。

更换符合要求的电源。

27.视频图象不稳定的原因是什么？如何解决？a）.视频线路接触不良。

检查排除。

b）.电源功率不够。

更换电源。

c）.地线没接好。

接好。

28.视频图象画面模糊的原因是什么？如何解决？a）.聚集在手动状态。

操作球机或调用任一预置点。

b）.球罩脏。

清洗球罩。

c）.一体机镜片模糊。

擦洗干净。

29、某球机控制不停或者延迟，故障原因是什么？如何解决？，a)球机电源功率不够。

更换符合要求的电源，最好把电源放在球机附近。

b)检查控制最远处球机匹配电阻是否加入。

离控制最远处球型摄像机加入匹配电阻。

c)485信号控制衰减，485转换器驱动动力不够。

更换转换器。

30. 红外半球系列、一体机机器晚上出现图像照度差、发白或有亮白色光圈现象，白天会有泛白，为什么？该现象是机器装配不当导致的，装配时感光器件（光敏电阻）离半球距离过远会导致红外灯启动不完全造成机器照度差；出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海棉圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈。

31.视频基带传输方式是指什么？它的优缺点是什么？指从摄像机至控制台之间传输电视图像信号，这些信号完全是视频信号。

视频传输方式的优点是传输系统简单；在一定距离范围内，失真小；信噪比低；不必增加调制器、解调器等附加设备。

缺点是传输距离不能太远；一根电缆只能传送一路电视信号等等。

由于电视监控系统一般摄像机与控制台之间的距离都不是太远，所以是最常用的一种传输方式。

32.视频服务器是什么？一般应用于哪些方面？它有哪几种压缩格式？视频服务器是一种对视音频数据进行压缩、存储及处理的专用计算机设备，它在视频监控、网络教学、Ip视频会议、广告插播及视频节目点播等方面都有广泛的应用。

视频服务器采用M—JPEG、H.263、H.264、MPEG—2、MPEG—4等压缩格式。

33.通常球机的波特率有多少种？常用的派高系列协议有那些？（1）. a).1200Bps b).2400Bps c).4800Bps d).9600Bps e).19200（2）. PELCO-D, PELCO-P 等34.闭路电视监控系统工程的施工图设计一般包括哪些内容？（1）.探测器布防平面图，中心设备布置图，系统及系统连接图。

（2）.管线及管线敷设图（3）.设备，器材安装要求的安装图35.网络摄象机的基本结构是什么？它的主要优势是什么？（1）.镜头，滤光器，影象传感器CCD，图处理器，压缩芯片，一个具有网络连接的接口组成。

（2） a.节省费用。

b.可扩展性好。

d.即插即用。

e.系统性能高。

f.网络中易于安装使用。

j.灵活集成。

合集下载

摄像摄影技术基础知识

摄像摄影技术基础知识

摄像摄影技术基础知识1. 光源越广，光线越严厉。

相反的，光源越窄，光线越硬。

广泛的光源能够弱化阴影、降低比照、抑制纹理，较窄的光源则作用相反。

这是由于光源越广，射在物体上光线的方向就越多，这会起到增加场景中的照明、削减阴影的作用。

小提示：将人像主体安排在一扇不受阳光直射且大而亮的窗户边，窗户可以起到柔光箱的效果，不再需要影室专用设备。

2. 光源越近，光线越严厉相反的，光源越远，光线越硬。

这是由于当光源离被摄体越近，相对的就越大，也就是越广；而当光源离被摄体越远，相对的就越小，也就是越窄。

以太阳为例，太阳的直径是地球的109倍，它本是一个相当广的光源！但是太阳距地球9300万英里（约1.5亿千米），只占地球天空特别小的一小局部，因此当阳光直射在物体上时间线就很硬。

小提示：在室内用现有灯光拍摄人像时，可以通过转变光源与被摄体间距离的方法使照片的光线更加动人。

3. 漫散射能够分散光线，使光源变广、光线变柔运用漫散射分散光线的实质还是使光源变广，从而到达柔化光线的目的。

当云层遮拦住阳光，物体上的阴影会明显削减，假如有雾，阴影则会消逝。

云层、阴沉的天空和大雾都会使光线发生漫射，漫射会将光线分散向各个方向。

阴天和雾天时，整个天空会变成一个特别广的光源，一个自然的柔光箱。

小提示：半透亮塑料或白色织物等材料都可以用来漫射剧烈的光线。

你可以在人工光源─如影室闪光灯前加一个柔光罩；假如在光明的阳光下，也可以使用柔光篷或柔光箱来柔化光线。

4. 在反射中漫射光线将一束较窄的光线射在一个较大的磨砂外表上，如墙壁、屋顶或磨砂反光板等，光线在反射的过程中会发生被漫射到较宽广的区域。

但是假如使用光面反光板，光线被反射后仍旧会很窄。

镜子是一种极端的光面反光板，它反射的光线几乎与入射光线一样窄。

小提示：将一大块铝箔揉成团，绽开后将亮面对外，包在一块纸板上，一块柔光反光板就做好了。

虽然这种自制反光板的漫射效果不如白色磨砂反光板，但它能在照片中增加闪闪发亮的光点。

摄像机的组成

摄像机的组成

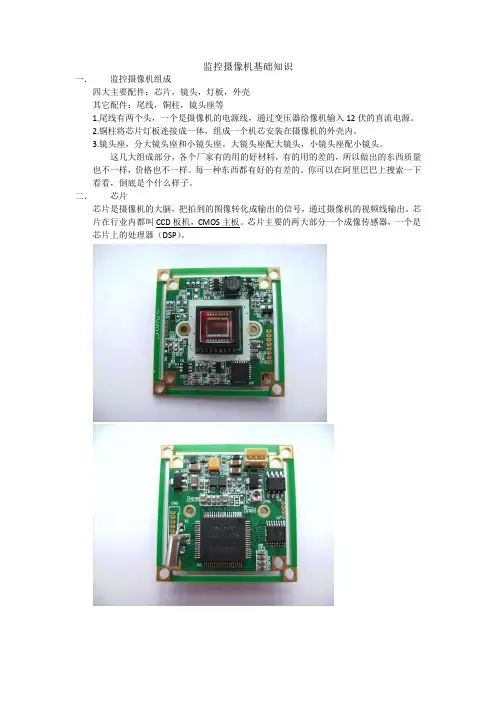

监控摄像机基础知识一．监控摄像机组成四大主要配件：芯片，镜头，灯板，外壳其它配件：尾线，铜柱，镜头座等1.尾线有两个头，一个是摄像机的电源线，通过变压器给像机输入12伏的直流电源。
