龙湖锦艺城天境29-32#楼厨房、卫生间排气道安装施工方案编制：审核：审批：河南五建建设集团有限公司龙湖锦艺城项目部2015年8月12日一、编制依据 (1)二、工程概况 (1)三、工期目标 (2)四、质量目标 (2)五、主要材料、规格要求 (3)六、施工准备 (4)6.1技术准备： (4)6.2材料准备： (5)6.3主要机具： (5)6.4劳动力的准备： (5)七、施工安装要求： (5)八、安装工艺流程 (6)8.1吊线复核洞口 (6)8.2运至现场、按序吊运 (6)8.3立管定位 (6)8.4吊模浇灌 (6)8.5屋顶风帽 (6)8.6止逆阀安装 (7)8.7自检评定 (7)8.8验收交工 (7)九、安装要求及细部做法 (7)十、各项保证措施 (11)10.1工期保证措施: (11)10.2质量保证措施: (11)10.3成品保护措施： (11)10.4安全保证措施： (12)10.5文明施工保证措施: (12)厨房、卫生间排气道安装施工方案一、编制依据1、龙湖锦艺城天境29-32#楼工程施工图纸；2、设计变更通知单；3、本工程住宅厨房卫生间排气道根据《住宅排气道（一）》（07J916-D-C5型）排气道设计，施工时根据《住宅厨房卫生间排气道》JG/T194-2006要求进行施工。
4、国家现行建筑工程施工与验收规范，质量检验评定标准，有关技术规程及规范。
二、工程概况龙湖锦艺城天境29#-32#楼工程位于新郑市龙湖镇郑新快速通道东侧、双湖大道北侧。
总建筑面积84628.72㎡，29#楼地上26层，地下1层，一层、二层为商业，3-26层为住宅，住宅分为两个单元，每个单元4户，每层8户，共192户。
住宅楼层层高2.95m，总建筑面积为23652.6㎡。
30#楼地上26层，地下1层，一层、二层为商业，3-26层为住宅，住宅分为两个单元，每个单元4户，每层8户，共192户。
住宅楼层层高2.95m，总建筑面积为23696.42㎡。
厨房排烟通风工程施工方案一、施工前准备工作（一）设计方案确认1. 根据客户需求和厨房环境，确定最佳的排烟通风设计方案。
2. 确认设计方案后，制定施工计划及施工图纸，明确施工内容和工期。
（二）材料准备1. 根据设计方案和施工图纸，准备所需的排烟通风设备和材料，包括抽油烟机、排烟管道、风管、风口、风阀等。
2. 确保所选材料符合国家标准并具有相关的安全认证。
（三）工程准备1. 对施工区进行清理，确保施工区域干净整洁。
2. 根据施工图纸确定设备安装位置、管道布局和出口位置。
二、设备安装（一）抽油烟机安装1. 根据设计方案确定抽油烟机的安装位置，确保与灶具位置相对应。
2. 安装抽油烟机时，需考虑设备的牢固性和稳定性，确保安全性。
（二）管道安装1. 根据设计方案确定排烟管道和风管的走向和布局。
2. 安装排烟管道和风管时，需选择合适的连接件和支架，确保管道的稳固和畅通。
（三）电气连接1. 抽油烟机的电气连接需按照相关安全标准进行，确保接地良好。
2. 安装插座和开关时，需考虑使用防水开关插座，确保安全性。
三、风口和风阀安装1. 根据设计方案确定风口和风阀的位置和数量。
2. 安装风口和风阀时，需要注意安装高度和位置，确保通风效果。
四、验收与调试（一）设备验收1. 对抽油烟机、排烟管道、风管等设备进行检查，确保无损坏和安装正确。
2. 测试设备的开关和调节功能，确保操作正常。
（二）通风效果测试1. 启动抽油烟机，在厨房使用灶具时，测试排烟管道和风管的通风效果。
2. 调整风口和风阀的开合程度，优化通风系统效果。
五、工程收尾及交付1. 清理施工区，清除材料和垃圾，确保施工区域干净整洁。
2. 对通风设备和管道进行最终检查，确保无不良隐患。
3. 向客户交付通风系统使用说明书，对设备的使用和维护进行解释。
六、验收与保养1. 经过客户验收合格后，正式交付使用。
2. 客户在使用通风系统时，需定期进行清洁和保养，确保系统运行稳定。
七、安全制度与环境保护1. 在施工过程中，严格执行安全操作规程，确保施工人员和周围环境的安全。

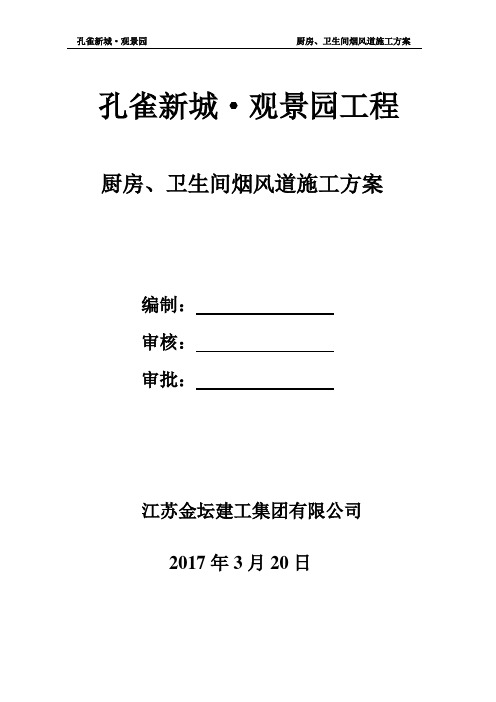

孔雀新城·观景园工程厨房、卫生间烟风道施工方案编制：审核：审批：江苏金坛建工集团有限公司2017年3月20日目录一、工程概况 (1)二、编制依据 (1)三、施工组织框架 (2)四、施工安排 (3)五、施工准备及资源配备计划 (4)六、主要施工方法及技术措施 (5)七、质量要求要求及保证措施 (7)八、质量通病控制措施 (8)九、成品保护措施 (8)十、安全文明施工 (8)一、工程概况1.1总体简介：本项目建设地点位于廊坊市固安县京九西路西侧，永盛路东侧。
总建筑面积210824.75 m2，其中一期工程建筑面积63321.75㎡本项目包括2#～12#楼，其中一期工程共7栋3#、4#楼为7-9层小高层住宅建筑；二期工程共1栋2#楼为7-9层小高层住宅建筑；5#、7#、8#、9#、12#楼为20-28高层住宅建筑和S1#楼-S4#楼四幢商业用房及配套工程。
建设单位：固安京御幸福房地产开发有限公司；设计单位：廊坊市雅泰建筑设计有限公司；勘察单位：河北裕融地球物理勘查有限公司：监理公司：北京新森智业工程咨询有限公司；总包单位：江苏金坛建工集团有限公司；住宅为剪力墙结构，配套工程为框架结构，抗震设防烈度7.0度，建筑设计使用年限为50年。
二、编制依据1. 《工程建筑标准强制性条文》（房屋建筑部分）2. 《建筑工程施工质量验收统一标准》（GB50300-2015）3. 《住宅厨房、卫生间ZDA防火型排气道》（J10J123）4. 住宅排气道《07J916-1》5. 《防火型、变截面住宅厨卫排气道》（10BJZ8）6. 孔雀新城·观景园工程施工图项目经理：李 飞生产经理：朱小留技术负责：徐国芳资料员 ：郜 赟各施工班组水施工员 ：景 泉健栋号长三 ：康 健木栋号长二 ：陈洪渠：钢栋号长一 ：刘素生材安全主管 ：荆小志后后勤主管 ：向华君l 材料主管 ：杨罗海水质量员：徐研申测测量员：李浩瓦 三、施工组织框架3.1组建组织机构建立完善的施工组织管理机构，解决整个建设项目施工的全局问题，安排好主体工程、辅助工程和公用工程相互衔接和配套。
高层住宅楼厨房、卫生间排烟气道安装作业指导书编制：审核：审批：一、工程内容。
厨房、卫生间排烟气道安装、吊洞。
二、施工准备。
1. 材料。
预制厨房、卫生间排烟气道、701胶、P.O32.5R水泥、灰刀、线绳、灞河中砂、豆石、竹胶板、顶撑。
2. 施工准备。
(1) 施工前对预制烟道面层平整度、蜂窝、麻面等项目进行检查，以保证其自身质量。
(2) 检查预留洞口尺寸，预留洞比排烟气道外包尺寸大50mm。
(3) 检查预留洞边预埋件位置，制作承托角钢。
三、排烟气道安装技术要点。
1. 安装排烟道应在管道安装、楼地面工程、墙面粉刷等工序之前施工。
2. 施工前应用线绳吊测预留孔洞，以保证各层楼板预留孔洞上下垂直度。
3. 排烟管道安装应在主体施工项目基本完毕后由下向上逐层安装，并做分层承托处理，即在楼板洞边每侧配置附加钢筋或采用角钢(∠45×4)与楼板预埋件焊接承托排烟气道。
4. 排烟气道定位应按建筑平面图结合现场实际情况划线，就位正确无误后，检查上下两个烟气道接头处的缝隙。
上下烟气道接合面，满涂水泥素灰加5%701建筑胶密封，再用C20细石混凝土灌实楼板与烟气道的间隙(顶部内部用防水密封胶嵌实)。
待安装完烟气道后再施工地坪和墙面装饰。
5. 排烟气道在施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
6. 出屋面排烟气道的安装应在屋面保温隔热层、防水层施工前进行。
7. 风帽盖板底座采用C20混凝土，配φ6@200双向钢筋捣制。
四、排烟气道吊洞技术要点。
1. 为防止厨房、卫生间排烟气处出现漏水、渗水现象，在烟道吊洞时禁止用铁丝拉吊模板，必须由下部用顶撑支设竹胶板，该顶撑必须稳固。
2. 洞口边在灌注砼前必须毛化，以利于砼的贴接，浇筑前必须洒水湿润。
3. 灌洞用砼必须用豆石砼，并掺加水泥用量10%用量的膨胀剂，砼振捣必须密实。
该部分砼浇筑必须分两次完成，第一次浇筑至距地坪2cm处，第二次与地坪浇平，以保证砼结构的自防水。
厨房排烟管道工程施工方案一、概述厨房排烟管道工程是为了保障厨房使用者的健康，保持良好的室内空气质量，排出厨房烟雾及油烟，防止污染室内环境而进行的安全工程。
本文将详细介绍厨房排烟管道工程的施工方案。
二、工程内容1. 管道设计：根据厨房的面积和使用方式，确定排烟管道的尺寸和走向。
要考虑到管道的排烟量，尽量减少管道的弯曲，确保排烟畅通。
2. 材料采购：采购合格的金属排烟管道和附件，材料要符合国家相关标准和要求。
3. 施工准备：提前规划好施工流程和周边环境的保护措施，确保施工现场的安全和整洁。
4. 施工工艺：包括管道的安装、连接、固定和防水处理等，确保排烟管道的质量和稳固。
5. 完工验收：在施工完成后进行排烟系统的功能检测和质量验收，确保排烟系统的正常运行。
三、施工流程1. 开工准备：清理施工现场，搬运设备和材料至指定位置，做好相关的安全防护措施。
2. 安装主管道：根据设计要求，在厨房内部进行主管道的安装，确保管道的水平和垂直度。
3. 连接支管：根据厨房的布局，沿着墙壁或者天花板安装支管，连接到主管道上。
4. 固定管道：对已经安装好的管道进行固定，确保管道的牢固和稳定。
5. 防水处理：在管道连接处和穿墙处进行防水处理，确保管道不会漏水。
6. 安装风机：在排烟系统的出口处安装风机，确保排烟系统的正常运行。
7. 验收和试运行：在施工完成后进行排烟系统的验收和试运行，确保排烟系统的正常运行。
四、工艺要求1. 选用合格的排烟管道和附件，材料要符合国家相关标准和要求。
2. 进行严格的尺寸测量和验收，确保排烟系统的各个部分符合设计要求。
3. 在施工现场进行良好的管理和协调，确保施工期间的安全和整洁。
4. 对已经安装的管道进行防水处理，确保管道不会漏水。
5. 对排烟系统进行严格的功能检测，确保排烟系统的正常运行。
六、安全与环保措施1. 严格遵守国家相关安全标准和规定，做好现场的安全防护工作。
2. 在施工过程中，确保施工现场的整洁和安全。
目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。
每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。
2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。
2.2本工程标准层中排风道标准长度为3000mm。
2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。
3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。
3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。
二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。
2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。
三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。
如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。

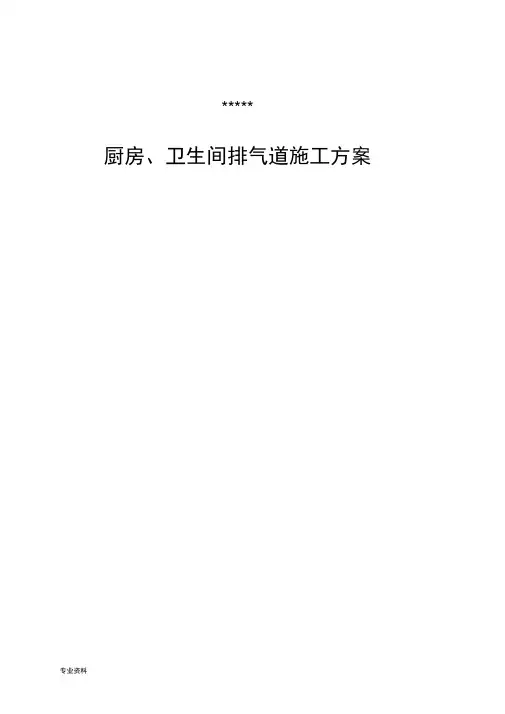

*****厨房、卫生间排气道施工方案编制人:审核人：_____________________ 审批人：_____________________****** 项目部◦一四年X月X日第一章、编制依据 (5)1.1、主要标准、规 (5)1.2、其他技术文件 (5)第二章、工程概况 (5)2.1、建设概况 (5)2.2、设计概况 (6)第三章、施工部署 (6)3.1、管理层人员 (6)3.2、劳动力安排 (7)3.3、施工组织 (7)第四章、施工准备 (8)4.1、技术准备 (8)4.2、材料准备 (8)4.3、作业条件 (9)4.4、机械、器具准备 (10)4.5、施工安排 (10)4.6、工期要求 (10)第五章、施工方法及构造要求 (10)5.1、排气道安装固定： (10)5.2、排气道安装节点构造做法 (11)5.1、施工注意事项 (14)第六章、质量保证措施 (15)6.1、质量标准 (15)6.2、其他事项 (17)第七章、成品保护 (18)第八章、安全注意事项 (18)第一章、编制依据1.2、其他技术文件1 •建筑、结构施工图； 2. 本工程施工组织设计； 3. 本工程图纸会审及设计变更第工程概况本工程位于******* 。
工程由******投资兴建。
工程由4栋住宅楼和地下车库组成，建筑层数为车库地下二层，主楼地下两层，地上部****米，总建筑面积**** m2。
2.2、设计概况本工程1#、2#、3#、4#楼标准层高为2.8m，其中2#、3#、4#楼每层8户，1号楼每层12户。
各户型中均还有1个厨房和一个卫生间。
本工程厨房、卫生间排气道设计如下：厨房排风道选用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二；卫生间排风道选用08BJZ18《新型住宅厨卫排气道》第三页300 X250mm.第三章、施工部署3.1、管理层人员3.2、劳动力安排3.3、施工组织根据施工总部署，现场共分4个施工管理区，每个塔楼划定为一个施工区，选择一家分包队伍进行4栋楼烟风道施工。
厨房卫生间烟气排风道施工方案厨房和卫生间都是家庭中日常生活中最容易产生异味和污染物的地方。
为了保持居室的空气清新和良好的生活环境，需要进行厨房卫生间烟气排风道的施工。
1.施工前准备工作在进行烟气排风道施工前，需要进行一些准备工作，包括测量和设计、材料准备和设备检查等。
1.1测量和设计首先要对厨房和卫生间的大小和布局进行测量，确定烟气排风道的位置和路径。
根据布局设计制定出最合理的烟气排风道方案。
1.2材料准备根据设计方案，准备好所需的材料和工具，包括排风扇、排风管道、风口、密封材料、封闭材料等。
1.3设备检查对使用的排风扇和排风管道进行检查，确保设备的正常工作。
如有问题，需要进行修理或更换。
2.施工步骤2.1安装排风扇根据设计方案，选择合适的位置进行排风扇的安装。
安装时注意扣件的固定和电源的接通，确保排风扇能正常运转。
2.2安装排风管道根据设计方案确定好排风管道的路径和长度，将排风扇与排风管道连接起来，并将管道固定在厨房和卫生间墙壁上。
2.3安装风口和风防在排风管道的出口处安装风口，确保排出的烟气不会再进入室内。
同时在风口处安装风防，防止外界的风进入室内。
2.4密封和封闭处理在安装完风口和风防后，需要对排风管道进行密封处理，以防止烟气泄漏。
同时，对排风口所在的墙壁进行封闭，确保室内空气和室外空气相互隔离。
3.施工后清理和检查3.1清理现场施工完成后，需要对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
3.2检查排风设备完成施工后，对排风扇和排风管道进行检查，确保排风设备正常工作，没有问题。
4.注意事项4.1安全施工在施工过程中，注意施工人员的安全。
使用梯子等设备时要注意稳定，必要时佩戴安全带。
4.2保护装修材料在施工过程中，要注意保护好装修材料，避免污染和损坏。
4.3定期清洁和维护在施工完成之后，需要定期清洁和维护排风设备，以保证其正常运转和有效排风。
总结：厨房和卫生间的烟气排风道施工方案包括前期的准备工作、施工步骤和后期的清理和检查。
厨房排烟管道工程施工方案一、前期准备工作1. 召集工程组织会议，明确工程的施工目标、安全要求等内容，确定施工方案。
2. 确定施工队伍及分工，分配工程任务。
3. 完成施工所需的各类材料、设备的采购。
4. 制定施工进度计划和质量验收标准。
二、施工准备工作1. 确定排烟管道的走向和尺寸。
2. 清理施工现场，确保施工区域的安全。
3. 检查施工现场周围的环境情况，保障施工的顺利进行。
4. 检查所有施工设备的运行状况，确保施工的顺利进行。
三、施工工序及措施1. 测量排烟管道的走向和尺寸，进行标定。
2. 开挖管道沟槽，确保管道安装的稳固。
3. 安装管道支架，保证管道的固定和支撑。
4. 进行管道连接和焊接，保证管道的完整性和密封性。
5. 进行管道的防腐处理，延长管道使用寿命。
6. 安装排烟风机及其他设备，确保排烟系统的正常运行。
7. 进行管道的水密性测试，确保管道的质量符合要求。
8. 完成管道的涂装和防腐处理，确保管道的长期使用。
9. 对整个排烟系统进行测试和调试，保证排烟系统的正常运行。
10. 完成施工验收，整理施工记录和资料。
四、施工安全措施1. 施工人员必须穿戴劳动防护用品，保障施工安全。
2. 施工现场必须设置明显的安全警示标志，确保施工区域的安全。
3. 施工现场必须配备专业的消防设备，保障施工的安全。
4. 施工人员必须参加安全教育培训，增强安全意识。
5. 施工现场禁止吸烟、明火等危险行为，确保施工的安全。
五、施工质量要求1. 排烟管道必须安装牢固，保证管道的安全使用。
2. 管道连接必须牢固，封闭严密，不得漏气、漏水。
3. 排烟风机必须安装正常，运行稳定，不得有异响。
4. 施工完工后，必须对排烟管道进行检测和验收，合格后方可使用。
六、施工总结及保养1. 施工完成后，整理施工记录和资料，形成施工总结报告。
2. 对排烟管道系统进行定期的保养和维护，保证系统的正常运行。
3. 对排烟系统进行定期的检测和维修，保证系统的安全使用。
厨房酒店排烟工程施工方案一、工程概况厨房酒店排烟工程的施工，是在厨房酒店内进行的，以确保厨房内的油烟排放合理和安全。
排烟系统包括通风罩、油烟净化设备、排烟管道等组成，需要根据现场具体情况来进行设计和施工。
二、施工前准备工作1. 施工前要进行现场勘查，确定排烟系统的布局和设计方案。
2. 对施工现场进行安全检查，确保施工人员的安全。
三、施工工序1. 安装通风罩通风罩是用于收集和排放厨房内油烟的设备，根据设计方案进行布局和安装。
首先需要进行定位，确定通风罩的位置，然后进行安装。
在安装过程中需要确保通风罩的固定牢固，排风口与排烟管道连接紧密，确保通风罩的使用效果。
2. 安装油烟净化设备油烟净化设备用于净化厨房内的油烟排放，保护周围环境。
需要按照设计方案进行布局和安装，确保设备的稳固性和使用效果。
在安装过程中需要注意设备的接线和运行状况，确保安全运行。
3. 安装排烟管道排烟管道是用于将油烟排放至室外的管道，需要根据设计方案进行布局和安装。
在安装过程中需要确保管道的连接的牢固和密封性，避免漏油漏气的情况发生。
同时还需要考虑排烟管道的外观美观和使用寿命长。
4. 电气及控制系统的调试油烟净化设备和排烟系统还需要对其电气和控制系统进行调试，确保系统能正常运行。
需要对设备的电气线路、控制面板进行检查和调试，确保设备的安全运行。
5. 系统联调在完成以上工序后，还需要进行排烟系统的联调，确保系统各部分协调配合，达到最佳效果。
需要对排烟系统的各个部分进行检查和调试，确保其共同运行。
六、施工注意事项1. 施工过程中需要严格按照设计图纸和方案进行操作，确保排烟系统的布局和安装符合要求。
2. 施工现场需要保持整洁，避免施工材料和垃圾堆放，确保施工安全。
3. 施工人员需要严格按照相关安全规定进行操作，确保施工人员的人身安全。
4. 施工完成后需要进行相关设备的运行测试和安全检查，确保排烟系统的正常运行和安全使用。
七、施工完成验收在完成排烟系统的施工后，需要对施工工程进行验收。
厨房排烟管道工程施工方案一、工程概述厨房排烟管道工程是商用厨房设计的重要组成部分，其主要目的是将烹饪过程中产生的油烟、蒸汽及大部分热气排出室外，确保厨房内部环境的清洁和舒适。
本方案以某餐厅厨房排烟管道工程为例，详细介绍厨房排烟管道工程的施工流程、施工要求和技术标准。
二、施工准备1. 材料准备：根据设计图纸和工程量，提前准备所需的排烟管道、风罩、风机、防火阀、净化器等材料，并对材料进行验收，确保材料质量符合国家标准。
2. 施工工具：准备电钻、螺丝刀、扳手、焊接设备、测量工具等施工所需工具。
3. 技术交底：对施工人员进行技术交底，使其熟悉施工图纸、施工工艺和质量标准。
4. 现场踏勘：了解施工现场情况，确定施工进度计划和施工要点。
三、施工流程1. 管道安装（1）根据设计图纸，确定排烟管道的走向和布局，标高和定位。
（2）管道安装前，先进行支吊架的制作和安装，支吊架应符合设计和规范要求。
（3）管道安装应按照从主管到支管的顺序进行，先安装水平管道，后安装垂直管道。
（4）管道连接应采用焊接或法兰连接，连接处应严密，不得有漏风现象。
（5）管道经过风口、防火阀等设备时，应按照设备安装要求进行施工。
2. 风罩安装（1）根据设计图纸，确定风罩的位置和尺寸。
（2）风罩安装前，先进行支吊架的制作和安装。
（3）风罩安装应按照设计要求进行，固定应牢固，不得有松动现象。
（4）风罩与烟道的连接应严密，不得有漏风现象。
3. 风机安装（1）根据设计图纸，确定风机的位置和尺寸。
（2）风机安装前，先进行支吊架的制作和安装。
（3）风机安装应按照设计要求进行，固定应牢固，不得有松动现象。
（4）风机与烟道的连接应严密，不得有漏风现象。
4. 防火阀、净化器等设备安装（1）根据设计图纸，确定防火阀、净化器等设备的位置和尺寸。
（2）设备安装前，先进行支吊架的制作和安装。
（3）设备安装应按照设计要求进行，固定应牢固，不得有松动现象。
（4）设备与烟道的连接应严密，不得有漏风现象。
第1篇一、项目背景随着人们生活水平的提高，厨房已成为家庭生活的重要组成部分。
然而，厨房油烟问题一直困扰着广大消费者。
为了改善厨房空气质量，提高居住舒适度，本项目将对厨房进行排烟新风系统施工。
本方案旨在为用户提供一个高效、环保、舒适的厨房环境。
二、项目目标1. 实现厨房油烟有效排放，降低室内空气质量；2. 提高厨房通风换气效果，改善室内环境；3. 降低能耗，节约资源；4. 确保施工质量，满足用户需求。
三、施工范围1. 厨房排烟管道施工；2. 新风系统安装；3. 控制系统安装；4. 电气系统施工；5. 系统调试与验收。
四、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程概况，确保施工顺利进行；2. 施工队伍：组建一支具备相关专业知识和技能的施工队伍；3. 施工材料：准备符合国家标准的施工材料，确保施工质量；4. 施工设备：准备必要的施工设备，如切割机、焊接机、电动工具等；5. 施工安全：制定安全施工方案，确保施工安全。
五、施工流程1. 施工测量：根据施工图纸，进行现场测量，确定管道走向、新风系统安装位置等；2. 厨房排烟管道施工：a. 材料验收：对排烟管道材料进行验收，确保材料符合国家标准；b. 管道安装：按照设计要求，进行排烟管道安装，确保管道连接牢固、密封性良好；c. 管道固定：对管道进行固定，防止管道在运行过程中出现晃动；d. 管道测试：对安装完成的管道进行测试，确保管道排烟效果良好；3. 新风系统安装：a. 新风机组安装：按照设计要求，进行新风机组安装，确保机组运行平稳；b. 新风管道安装：按照设计要求，进行新风管道安装，确保管道连接牢固、密封性良好；c. 新风系统调试：对安装完成的新风系统进行调试，确保系统运行正常；4. 控制系统安装：a. 控制器安装：按照设计要求，进行控制器安装，确保控制器运行正常；b. 传感器安装：按照设计要求，进行传感器安装，确保传感器检测数据准确；c. 控制系统调试：对安装完成的控制系统进行调试，确保系统运行正常；5. 电气系统施工：a. 电气线路敷设：按照设计要求，进行电气线路敷设，确保线路连接牢固、安全可靠；b. 电气设备安装：按照设计要求，进行电气设备安装，确保设备运行正常；c. 电气系统调试：对安装完成的电气系统进行调试，确保系统运行正常；6. 系统调试与验收：a. 系统联调：对整个系统进行联调，确保各系统运行协调；b. 系统测试：对系统进行测试，确保系统运行稳定、可靠；c. 验收：按照相关规范，进行系统验收，确保工程质量符合要求。
第1篇一、施工准备1. 设计方案：在施工前，首先要根据厨房的实际情况，制定出合理的排烟设计方案。
方案应包括排烟管道、风机、净化器等设备的选型、布局和安装要求。
2. 材料设备：根据设计方案，准备所需的材料设备，如通风管道、风机、净化器、弯头、三通、阀门、支架等。
3. 施工队伍：组建一支具有丰富经验的施工队伍，确保施工质量。
二、施工步骤1. 确定风机风柜及净化器安装位置：根据设计方案，确定风机风柜及净化器的安装位置，确保其安装位置符合要求。
2. 安装集烟罩：根据设计方案，安装集烟罩，注意集烟罩与炉具的距离，一般距离为170-180厘米。
集烟罩的安装应牢固、美观。
3. 安装排烟管道：按照设计方案，安装排烟管道。
管道应平直、顺滑，减少弯头使用，降低阻力。
管道接口应严密，防止油烟泄漏。
4. 安装风机风柜及净化器：将风机风柜及净化器安装到位，确保其与排烟管道的连接紧密。
5. 安装阀门：在管道上安装阀门，以便调节排烟流量和方向。
6. 管道支架安装：根据管道走向，安装支架，确保管道固定牢固。
7. 检查系统：在施工过程中，不断检查系统，确保各部分安装正确、牢固。
8. 系统调试：在施工完成后，进行系统调试，确保排烟效果良好。
三、施工注意事项1. 安装过程中，注意保持施工现场的整洁，避免污染。
2. 确保管道接口严密，防止油烟泄漏。
3. 集烟罩安装高度应适中，既方便操作，又能有效吸烟。
4. 风机风柜及净化器的安装空间要宽敞，便于维修和清洗。
5. 系统调试时，注意观察排烟效果，确保达到预期效果。
6. 施工过程中，严格遵守安全操作规程，确保施工安全。
总之，厨房排烟工程施工是一项技术性较强的工作，需要严格按照设计方案进行施工，确保施工质量。
只有这样，才能确保厨房的卫生、安全和油烟的排放问题得到有效解决。
第2篇一、施工准备1. 了解厨房排烟系统的设计要求，包括排烟风量、管道走向、设备选型等。
2. 检查施工现场，确保施工环境满足要求，如通风、照明、安全通道等。
*****厨房、卫生间排气道施工方案编制人：____________________审核人：_____________________审批人：_____________________****** 项目部二◦一四年X月X日第一章、编制依据.1.1、主要标准、规范1.2、其他技术文件...第二章、工程概况.2.1、建设概况 (3)2.2、设计概况 (4)第三章、施工部署 (4)3.1、管理层人员 (4)3.2、劳动力安排 (4)3.3、施工组织 (5)第四章、施工准备 (5)4.1、技术准备 (5)4.2、材料准备 (5)4.3、作业条件 (6)4.4、机械、器具准备 (6)4.5、施工安排 (6)4.6、工期要求 (7)第五章、施工方法及构造要求 (7)5.1、排气道安装固定： (7)5.2、排气道安装节点构造做法 (8)5.1、施工注意事项 (10)第六章、质量保证措施 (11)6.1、质量标准 (11)6.2、其他事项 (12)第七章、成品保护 (12)第八章、安全注意事项 (13)第一章、编制依据1.1、主要标准、规范1.2、其他技术文件1 •建筑、结构施工图；2 .本工程施工组织设计；3. 本工程图纸会审及设计变更第二章、工程概况2.1、建设概况本工程位于******* 内。
工程由****** 投资兴建。
工程由4栋住宅楼和地下车库组成，建筑层数为车库地下二层，主楼地下两层，地上部****米，总建筑面积**** m2。
2.2、设计概况本工程1#、2#、3#、4#楼标准层高为2.8m，其中2#、3#、4#楼每层8户, 1号楼每层12户。
各户型中均还有1个厨房和一个卫生间。
本工程厨房、卫生间排气道设计如下：厨房排风道选用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二；卫生间排风道选用08BJZ18《新型住宅厨卫排气道》第三页300 X 250mm.第三章、施工部署3.1、管理层人员3.2、劳动力安排3.3、施工组织根据施工总部署，现场共分4个施工管理区，每个塔楼划定为一个施工区，选择一家分包队伍进行4栋楼烟风道施工。
某住宅楼工程，位于镇江新区，总建筑面积约10万m2，框剪结构，地上33层全部为住宅，地下2层为车库，厨房卫生间烟道采用防火型变压式排气道。
1、共同排气道的特点及工作原理各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、串味的问题，同时能满足厨房必要的排风量，如果未使用抽油烟机，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
能充分利用空气动力学原理，当动压与静压转换时，依靠变压板导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用并在特定位置完成动压和静压的转换，使不用抽油烟机的厨房排风口处静压很小（基本保持Pj ≤0），呈负压状态形成抽力，因此可消除串烟、串味现象。
2、施工技术原理（1）在现浇楼板上预留洞口时，将洞口留成倒四棱台（图1–3）。
（2）排气道安装时，在楼板下部排气道就位校准后，支设模板填塞细石混凝土固定下部排气道。
待填塞的细石混凝土达到一定强度后，通过吊模方法（吊设一个比排气道内径略小的筒体），填塞第二层细石混凝土，其厚度不大于40 mm（图4），同时沿周边压入直径6 mm的圆钢，该层混凝土实际形成了一个方形的筒体结构，由于预留洞口为倒四棱台，该筒体结构实为一个中空的混凝土楔体，利用这一中空的混凝土楔体承托上部排气道的荷载，并将荷载传给楼板，其中的圆钢以增强楔体的整体性，同时对边角起保护作用，不会因拆除筒模而破损。
上部排气道校准就位后，用防水砂浆找平排气道根部周边下凹部分。
图1 现浇楼板留洞示意图2 洞口模板图3 拆模后洞口图4 技术原理示意1–洞口；2–填塞筒体；3–圆钢；4–防水砂浆3、工艺流程及操作要点3.1 工艺流程楼面清理→在楼面上弹排气道位置线（中心线）→下部排气道就位，伸入板内30 mm左右→支设模板，同时使排气道上口中心线与楼面所弹中心线对齐→浇筑第一层混凝土并再次校正排气道位置→养护→筒模支设→浇筑第二层混凝土并压入钢筋→养护→上部排气道就位校准→面层防水砂浆。
卫生间厨房排气道施工方案1.编制依据2.工程概况2.1建筑设计概况2.2排气道形式及规格本工程厨房、卫生间所采用的排气道系统由竖向排气道、自排器、自然抽力器风帽组成，厨房排气道尺寸： a=500mm,b=350mm,t=15mm,c=20mm,成品长度=层高-10mm。
卫生间排气道尺寸：a=350mm,b=300mm,t=15mm,c=20mm,成品长度=层高-10mm。
3、排风道质量要求1）、外观质量：排气道内外表面光滑，平整无孔洞和缝隙，端部平整无毛边；不允许有裂纹，内壁交界处宜制成圆角或倒角；端部与管体外壁面相垂直。
2）、尺寸与形位允许偏差见下表：（单位：mm）3）、排气道制品有下列情况允许修补：a）每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过0.01㎡；b）端面碰损，外壁纵深度不应超过50mm，宽度不应超过100mm。
4）、排气道管体承载力：垂直承载力应≥90KN。
5）、排气道制品其耐火极限≥1.0h。
6）、进入施工现场应提供合格的生产企业出厂合格证、型式检验报告。
4.施工方法4.1施工前准备：4.1.1施工前预留洞口应开好，洞口尺寸要比设计排气道截面外尺寸大30mm，且洞口内无钢筋、方料等杂物。
排气道进场垂直运输要轻抬轻放，排气道要水平抬运，不可一头着地倾斜放置，将排气道抬至洞口位置已备安装。
4.2施工步骤：4.2.1排气道安装从下向上逐层安装。
起始层落在楼板上安装时应用1:2水泥砂浆找平，排气道四周涂刷1.5mm厚聚氨酯防水涂料。
（详见下图）4.2.2底层底部做基座安装，安装完成后进行垂直度及方向检查，检查无误后用钢筋进行固定。
4.2.3排气道洞口底板上要担放2ф12螺纹钢。
排气道接缝位置用聚合物砂浆封堵，封堵前应检查接头是否平齐，以及接口管口的完整性。
楼板与排气道空隙处支吊模用C20细石混凝土分两次浇筑密实平整。
4.2.4楼层中部两根排气道上下连接时，连接处用聚合物砂浆为座浆勾缝抹平，外贴100宽玻纤网格布。
*****厨房、卫生间排气道施工方案编制人：____________________审核人：_____________________审批人：_____________________****** 项目部二◦一四年X月X日3第一章、编制依据. 1.1、 主要标准、规范 1.2、 其他技术文件... 第二章、工程概况.2.1、 建设概况 ................................................................ 3 2.2、 设计概况 ................................................................ 4 第三章、施工部署 . (4)3.1、 管理层人员 .............................................................. 4 3.2、 劳动力安排 .............................................................. 4 3.3、 施工组织 . (5)4.1、 技术准备................................................................ 5 4.2、 材料准备................................................................ 5 4.3、 作业条件................................................................ 6 4.4、 机械、器具准备.......................................................... 6 4.5、 施工安排................................................................ 6 4.6、 工期要求................................................................ 7 第五章、施工方法及构造要求 (7)5.1、 排气道安装固定：........................................................ 7 5.2、 排气道安装节点构造做法 ................................................. 8 5.1、施工注意事项 ............................................................ 10 第六章、质量保证措施 .. (11)6.1、 质量标准............................................................... 11 6.2、 其他事项............................................................... 12 第七章、成品保护 (12)第四章、施工准备. (5)第八章、安全注意事项 (13)3第一章、编制依据1.1、主要标准、规范1.2、其他技术文件1 •建筑、结构施工图；2 .本工程施工组织设计；3. 本工程图纸会审及设计变更第二章、工程概况2.1、建设概况本工程位于******* 内。
工程由****** 投资兴建。
工程由4栋住宅楼和地下车库组成，建筑层数为车库地下二层，主楼地下两层，地上部****米，总建筑面积**** m2。
2.2、设计概况本工程1#、2#、3#、4#楼标准层高为2.8m，其中2#、3#、4#楼每层8户, 1号楼每层12户。
各户型中均还有1个厨房和一个卫生间。
本工程厨房、卫生间排气道设计如下：厨房排风道选用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二；卫生间排风道选用08BJZ18《新型住宅厨卫排气道》第三页300 X 250mm.第三章、施工部署3.1、管理层人员3.3、施工组织根据施工总部署，现场共分4个施工管理区，每个塔楼划定为一个施工区，选择一家分包队伍进行4栋楼烟风道施工。
第四章、施工准备4.1、技术准备4.1.1 得到施工图纸后，由技术部牵头，组织工程部、商务部、质量部、物资部及分包队伍等相关部门，详细审阅施工图纸，结合设计规范、施工规范、抗震构造图集及工程质量验收标准，对图纸中存在的问题请设计给予确认、提出合理建议，解决并办理相关手续，尽量将问题在施工前解决。
将图纸中的错误与现场不便施工的地方以书面形式报至设计院，请求解决。
4.1.2 根据施工图纸、规范、标准图集及施工方案针对不同部位的墙体进行有针对性的技术交底，技术交底重点突出施工工艺及操作方法，尽量采用数字及图形说明问题。
同时，项目定期召开生产例会，分包队伍的技术人员必须参加，以便确保施工的人员明确技术操作及质量要求。
4.2、材料准备4.2.1 现场准备⑴烟风道工程开始前，须进行主体结构验收，合格后进行相应烟风道施工，烟风道安装前相应位置处填充墙砌体砌筑完毕；⑵烟风道工程施工前，应做好现场运输通道的地面硬化以及材料堆场的布置工作。
⑶ 楼层内烟风道工程开始前，将楼面上的杂物清理干净，弹出控制线，并经监理工程师验收合格办完预检手续。
4.2.2 材料准备由物资部、动力部、工程部根据工程进度计划组织各种机械设备、相关物资的进场。
进场材料必须有产品质量认证书、出厂合格证、材质证明书、性能检测报告等材料。
烟风道各性能指标：1、风道内壁必须平整光滑，外表面应平整无孔洞裂缝，断面平直无毛边；2、排气道用厚质耐碱玻纤网格布增强、低碱度硫酸盐水泥、轻质耐火材料混合配比制成、壁厚为1.5mm ；3、本工程标准层层高为2.8m，烟风道加工长度应为2800-20mm ；4、本工程排风道耐火极限不应低于1.0h。
5、防火阀采用厚度1.8mm钢板制成，须通过国家强制检验。
6、风帽采用钢板预制成品，采用1.5mm的厚度。
4.3、作业条件4.3.1排气道应在主体结构完成后，楼地面装修前进行安装。
4.3.2 烟风道开始前，将楼面上的杂物清理干净，弹出控制线，并经监理工程师验收合格办完预检手续。
4.3.3施工前需提前将外用施工电梯安装完毕并验收运转，满足烟风道运输要求。
4.3. 烟风道楼层处预留排气道孔应在楼板结构施工时进行预留，孔洞预留尺寸应根据图集进行预留，且各层预留孔洞应上下垂直对其，满足烟风道安装需要；4.4、机械、器具准备4.5、施工安排烟风道队伍进场完成现场准备工作以后，可以根据现场实际条件待主体结构验合格及相应位置砌体填充墙砌筑完成后及时插入施工，施工中应注意协调各个不同专业之间的插入时间，合理配置资源，需要提供的大型施工机械、主要物资，分包单位应提前知会总包单位，确保工、料、机的按时供应以保证工程施工的顺利进行。
4.6、工期要求本工程塔楼烟风道施工工期计划为2个月，其中1#、2#楼计划于2015年05月25日至2015年8月20日进行烟风道安装施工；3#、4#楼计划于2015 年10月进行施工。
第五章、施工方法及构造要求5.1、排气道安装固定：（1）上、下排气道之间的连接，采用干拌砂浆密封。
a、在下一节管道上端面挂满砂浆，以确保上、下节排气道座浆饱满，拼接砂浆厚度宜为15mmb、上、下两节排气道座浆后，要检查接口是否密封严实及管体中心线对位是否正确。
（2）排气道与楼板的固定：预留洞定位线与排气道中心线应对准，就位后，排气道四周边用木楔将排气道塞紧作临边固定，待浇灌混凝土时将木楔取出。
（3）排气道每层就位复核后，安装单位应及时通知土建施工单位，在排气道与楼板预留洞之间的缝隙用C20细石混凝土分二次浇灌填实。
（4）每层排气道应该为一节，如特殊情况必须分为两节制作时，连接处应采用钢丝网拉接，搭接高度不应小于200mm,防止出现裂缝。
（5）每层做承托处理。
承托施工方法：下部管体对正座浆后，在承托的楼板位置加为12钢筋，钢筋长=楼板预留洞+160mm,钢筋两端设置弯钩。
（6）排气道安装时每层应做承托处理。
5.2、排气道安装节点构造做法521、同截面烟风道楼板连接设置每层楼板顶为烟风道连接位置，烟风道连接采用干拌砂浆，且每层均采 用钢筋对烟风道做承托处理，在承托的楼板位置加为12钢筋，钢筋长=楼板预 留洞+160mm,钢筋两端设置弯钩，每层承托钢筋两根，详下图：満+160,M c — 威用L30X3叢他5.2.2、变截面烟风道楼板连接设置a 本工程厨房烟风道为6层一变，单面靠墙烟风道变截面处，保证烟风道垂直于墙体中心线不变，向其他三侧逐渐加大截面，每层承托钢筋1根设置 在靠墙一侧，设置如下图:同诚面排气這 遇樓板牡巒面二层排气道-+160,下■站摊r 曜咬二可不妙设酬面址新面b双面靠墙烟风道变截面处，保证烟风道贴墙放置进行安装，每层承托钢筋1根，设置在靠墙侧，设置如下图：523、出屋面烟风道设置1、出屋面施工：（1）出屋面排气道井壁应在屋面保温隔热层、防水层施工前进行施工。
2、风帽的安装方法：（1）本工程风帽按08BJZ18建筑图集第8页。
风帽采用钢板和钢管预制而成，风帽全部涂刷聚氨酯（或其他）底漆、面漆。
（2）风帽外型、尺寸及安装方法如有变化，应同设计单位进行沟通，另行制作安装3、所有钢件均刷防锈漆二道。
524、射流装置留孔射流装置及止逆阀在烟风道安装完毕后进行安装，烟风道各楼层安装时，在烟风道上预留射流装置孔洞，孔洞中心距顶板楼板顶距离为380mm。
风道上预留孔大小根据厂家配套装置大小进行预留、切割。
5.1、施工注意事项1、排气道施工应在主体结构完工、楼板预留洞拆模后，室内装饰工程前，安装部位和操作场所清理后进行。
2、排气道及配件应按规格型号要求逐层搬运到位，并对排气道位置、高度、走向及进气口位置进行复核，校对型号及层号，检查楼板预留洞是否符合要求，上下楼板孔洞是否垂直对中，如有不符合应进行修补。
安装前，应对排气道进行质量检查，清除内外杂物。
3、排气道安装应从底层开始，自下而上逐层安装。
排气道起始层安装时，底部应采用1 : 2水泥砂浆找平，局部高差较大部位采用C20细石混凝土进行找平。
按建筑设计标准图集《新型住宅厨卫排气道》规定施工。
4、在预留孔洞的内侧靠墙的两个贴面内角，由顶至底吊线定位，在管道的两个相互垂直的侧面上应弹好中心线。
5、排气道安装中途停顿时或风帽安装前均应将排气道端口临时封闭遮盖，防止杂物落入或发生危险。
