浅析RRU拉远模式的接入光缆组网设计方案作者：梁俊贤来源：《科学与财富》2017年第06期摘要：随着工信部LTE牌照下发，移动网络正式步入LTE时代并迎来网络的大发展。

4G 网络的建设，离不开基础通信光缆网的建设，光缆网已经成为觉得网络发展的关键因素。

随着网络的完善，一张光缆网正在迅速大规模建设，尤其村通RRU拉远基站和室分RRU拉远基站带来的大量接入光缆需要建设。

但是，由于投资却往往紧缺。

因此，本论文通过数据评估和案例分析，总结RRU拉远模式的接入光缆组网设计方案在当前情况下显得十分必要和有价值。

关键词：RRU拉远；一张光缆网；组网方式；LTE1、引言1.1 一张光缆网随着LTE网络需求的发展，光接入网的规划建设需要达到适应网络发展，同时兼顾高效利用网络，可以再有限的投资下更好完成网络接入，以适应公司业务战略的持续发展。

2016年，广东公司启动LTE网络的行政村覆盖工程，拟投入5.2万个基站完善深度覆盖。

为此，公司根据传输网络的规划和建设建设情况，结合传输网络的骨干和接入，完成一整套面向“一张光缆网”网络规划指导体系和原则。

一张光缆网要求必须建立建设体系包括对建模体系，内容为传输管线网络现状进行数据采集，并通过评估的体系，对基础数据进行处理，完成对网络现状的评估分析。

结合网络基础数据和目标网络架构，建立整体规划思路，通过辅助规划工具的应用，导出最终规划结果，并输入到相关信息地图系统中，与现有的管线网络建立直观的联系。

简而言之，一张光缆网需要充分考虑主干和接入的关系，要求统一的接入情况下，精细化管理现有的资源。

1.2 网络建设接入规模2014年以来，工信部给移动集团正式颁发TDD-LTE的牌照，广东公司正式进入4G时代。

随着LTE战略的发展和LTE网络建设的需求，公司LTE基站建设的规模在成倍的增长，2016年规模更是2014年规模的4倍。

因此，为了保证LTE基站的有效接入，接入光缆的规模成倍增长。

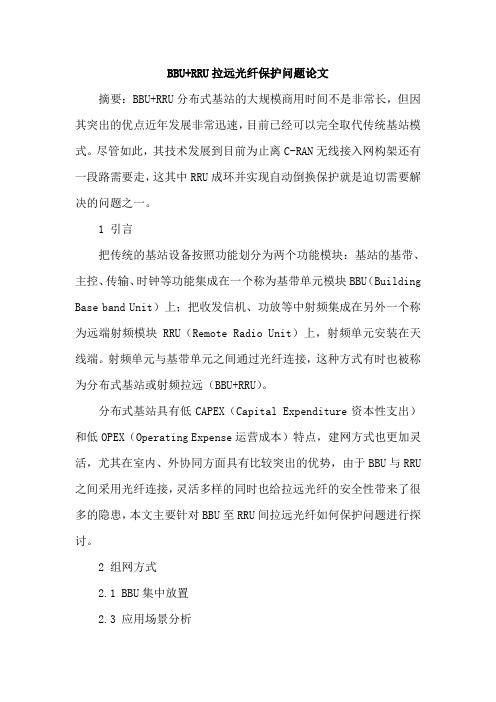

BBU+RRU拉远光纤保护问题论文摘要：BBU+RRU分布式基站的大规模商用时间不是非常长，但因其突出的优点近年发展非常迅速，目前已经可以完全取代传统基站模式。

尽管如此，其技术发展到目前为止离C-RAN无线接入网构架还有一段路需要走，这其中RRU成环并实现自动倒换保护就是迫切需要解决的问题之一。

1 引言把传统的基站设备按照功能划分为两个功能模块：基站的基带、主控、传输、时钟等功能集成在一个称为基带单元模块BBU（Building Base band Unit）上；把收发信机、功放等中射频集成在另外一个称为远端射频模块RRU（Remote Radio Unit）上，射频单元安装在天线端。

射频单元与基带单元之间通过光纤连接，这种方式有时也被称为分布式基站或射频拉远（BBU+RRU）。

分布式基站具有低CAPEX（Capital Expenditure资本性支出）和低OPEX（Operating Expense运营成本）特点，建网方式也更加灵活，尤其在室内、外协同方面具有比较突出的优势，由于BBU与RRU 之间采用光纤连接，灵活多样的同时也给拉远光纤的安全性带来了很多的隐患，本文主要针对BBU至RRU间拉远光纤如何保护问题进行探讨。

2 组网方式2.1 BBU集中放置2.3 应用场景分析（1）顶替传统基站设备解决热点覆盖。

BBU-RRU采用光纤传输，可以减少馈线损耗，降低了功率放大器的功率要求，从而降低了基站设备成本。

其特点是BBU-RRU之间距离一般较短（通常为1000米左右），拉远光纤一般是沿铁塔或墙壁敷设，光纤安全性较高，组网方式以星型为主。

（2）解决室内覆盖。

过去一般将室内覆盖单独分开考虑，采用光纤拉远技术后可以将室外和室内信号覆盖统一考虑，实现更为经济灵活的室内外覆盖，有效利用网络资源，降低了成本，提高了网络覆盖质量。

其特点是拉远光纤一般在室内敷设，BBU-RRU之间距离受大楼面积及BBU放置位置不用而不同，通常距离小于500米，其组网方式以星型为主。

无线射频拉远单元（RRU）用光缆的设计及生产制造工艺摘要：本文主要介绍了无线射频拉远单元（RRU）用光缆的常用结构，描述了拉远光缆制造过程中的工艺控制，提出了重点控制的参数，可解决松结构光缆高低温下衰减指标不合格现象，文中内容可供参考。

关键词：拉远单元用光缆；制造工艺；重点控制参数一、引言近几年光纤拉远技术在无线传输网路中得到广泛应用，光纤拉远是通过光电耦合部件将射频信号用光纤进行远距离传输，远端部分包括光电耦合部件、功放设备、智能天线，同时节约了光传输设备，这样的设备称之光纤拉远。

2014年中国移动投资建设50万个基站，在建设过程中需要使用大量的拉远光缆，正是在这样的前提下，通鼎研发了拉远光缆,它具有柔软、弯曲半径小、足够轻便等特点。

二、拉远光缆典型结构目前常用的主要结构为：1、光纤紧套后护套。

在护套工序，紧套单元均布在非金属中心加强件外围，然后芳纶纱绕包后进行护套。

（见图1）2、光纤紧套后+芳纶纱+单元缆护套+非金属加强件绕包+护套。

（见图2）图1 图2三、拉远光缆的典型技术参数1、成缆后光纤的衰减指标（见表1）：表1 单模光纤的衰减系数光纤类别 B1.1和B1.3 B4 B6使用波长（nm ）13101550 1625 1550 1625 1310 1550 1625 衰减系数（最大值）（dB/km ） Ⅰ级 0.36 0.23 0.26 0.22 0.27 0.38 0.24 0.28 Ⅱ级 0.400.260.300.250.30 0.500.300.40注：产品只在用户要求使用的波长上进行检验。

2、光缆的机械性能指标（见表2）： 表2 光缆的允许拉伸力和压扁力受力类型光缆结构拉伸力 （N ） 压扁力（N/100 mm ）短暂受力普通型光缆 400 1000，2200单元式光缆 1 000 2200 长期受力普通型光缆 200 500，1100单元式光缆 500 1100按光缆护套判别，普通型光缆中2200 N 短暂压扁力，1100 N 长期压扁力不适用于热塑性聚氨酯弹性体护套的光缆。

合理化建议：BBU+RRU拉远站点可以合理布局
随着通信技术的快速发展，通信设备的更新换代显得那么顺其自然。

当前汕头地区室内分布系统也迎来了它的又一次转型机遇。

在室内覆盖方式中原有的无线接人快速被光纤拉远所取代，但在更替的过程中同时也出现了一些问题。

在工程站点中，发现很多小型直放站快速被BBU+RRU型设备代替，但2G 中的RRU存在功率大这一特性，如东煌美食城和九号公馆等站点自更型后，就马上出现信号过强、外泄的问题，需要在输出端加上20DB甚至30DBD的固体衰减器，这也凸显了功率的浪费，而且小型站点一对一的替代也造就了成本的增加。

与此同时，部分大型站点因为早前的设备功率较低的原因，拥有太多信号盲区，反而更新缓慢，同时部分大站点最新设计依然采有其他光纤拉远型设备。

考虑尽可能降低成本和更有效利用RRU设备这大功率这一特性，建议工程可优先考虑在大型站点采用BBU+RRU拉远设备进行更替。

比如区域内长荣大厦存在较多盲区，并且长荣大厦涉及几套设备，如果该站点更换为RRU设备，相信通信环境会得到较大改善，同时九号公馆就在隔壁，可直接拉馈线过去，根本不需要单独使用一套BBU+RRU进行区域覆盖。

为此，既可以节约一定的成本，同时在改善通信环境的同时，也可以使维护工作变得相对便利。

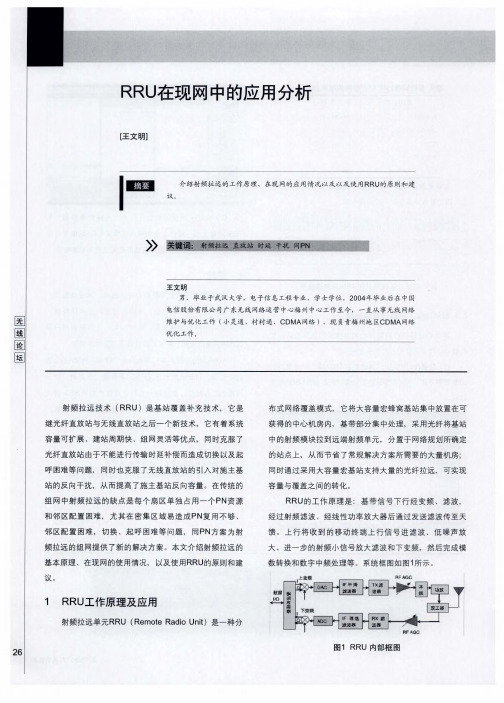

引言：第二代移动通信系统基站设备的典型设计方案是将接收天线、发射天线安装在室外，将射频收发信机安装在室内，射频收发信机与接收天线、发射天线间用低损耗的射频电缆连接。

这就是所谓射频拉远技术。

第三代移动通信系统结合射频拉远技术，诞生了新型信号传输设备RRU，通过光纤传输基带信号。

同样，数字光纤直放站也可通过光纤传送基带信号，两者既有区别，又有联系。

一、RRU工作原理及应用射频拉远单元RRU（Remote Radio Unit）带来了一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房内，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。

RRU的工作原理是：基带信号下行经变频、滤波，经过射频滤波、经线性功率放大器后通过发送滤波传至天馈。

上行将收到的移动终端上行信号进滤波、低噪声放大、进一步的射频小信号放大滤波和下变频，然后完成模数转换和数字中频处理等。

系统框图如(图1)所示。

RRU同基站接口的连接接口有两种：CPRI（Common Public Radio Interface 通用公共射频接口）及OBASI（Open Base Station Architecture Initiative 开放式基站架构）。

其中，CPRI组织成员包括：爱立信、华为、NEC、北电、西门子。

OBSAI组织成员包括：诺基亚、中兴、LGE、三星、Hyundai。

RRU同RNC连接图如(图2)所示。

信号覆盖方式上，RRU可通过同频不同扰码方式，从NodeB引出。

也可通过同频不同扰码方式，从RNC引出。

这两种覆盖方式都是常规的方式，除此之外，对于3扇区，但配有多余信道板以及多余基带处理设备的基站可以利用基带池共享技术，将多余的基带处理设备设为第4小区，如图3所示。

RRU拉远方式下的边缘层传送网络建设1.RRU拉远方式概述《中国联通2014-2016年传输网规划指导意见》“4.2.3.5本地传输系统规划思路”中指出，新增站点原则上采用RRU拉远方式接入。

无线网专业规划编制中，要求RRU拉远比例在80%以上。

采用RRU拉远方式进行新建移动网站点建设，不必建设通信机房、直流电源、传输设备以及相关配套设备，因此同样的投资可建设更多站点，有利于充分发挥投资效益；对于联通公司，与移动相比，站点规模少很多，采用RRU拉远方式尤为必要。

2.对传送网的影响传送网用以满足业务网络建设，随业务网络的发展而发展；由于联通公司主要业务——移动网建设方式的改变，必然带来传送网建设思路和建设方式的改变。

RRU拉远方式下，将对传送网边缘层网络的建设产生深远影响，主要有：(1)传输设备用量急剧下滑随RRU拉远方式的规模使用，多数站点将无需配置传输设备；显然，相比站点数量，传输设备用量将急剧减少。

(2)光缆线路建设方式改变原先每站点均配置传输设备，要求光缆网络支撑传输结构，成环型或环带链型；RRU拉远方式，将使光缆网络边缘层分化为两个子层：接入主干层、末端接入层（或接入配线层）（这一说法不一定合适，可再斟酌）；接入主干层作为骨架层面，将得到加强；而末端则用于接入，将更加强调快速灵活。

(3)MSAP方式将失去意义MSAP定位于末端接入，旨在以低成本方式提供最后一公里的低速支路端口（E1、FE等）；目前主要的业务网络转向“光纤直趋”方式，取消了传输系统这一层次。

因此，即便是低成本的MSAP方式，也变得无意义。

(4)光缆网络管理难度将更大甘肃分公司无基础资源管理系统，本就难以有效管理光缆线路；原来每基站均配置传输设备，传送系统拓扑大致可反映光缆拓扑；通过传输系统网管，大致可管理光缆通断，实现粗略的光缆线路管理。

而在RRU拉远方式下，光缆线路完全脱离传输系统网管，光缆线路的管理将退回到依托竣工资料、人员记忆的时代。
