各种PLC编程电缆制作大全

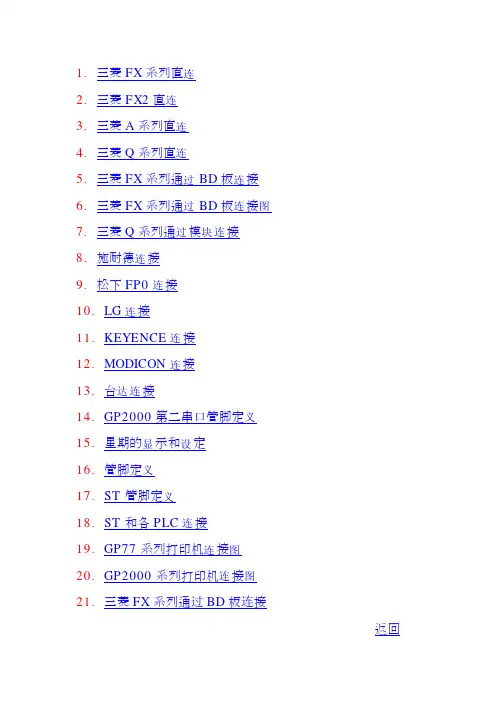

1．三菱FX连系列直直2．三菱FX2连系列直3．三菱A连4．三菱Q连系列直板接系列通BD连5．三菱FX过板接系列通BD连图6．三菱FX过系列通模接7．三菱Q过块连8．连施耐德接9．松下FP0连接10．LG连接11．KEYENCE连接12．MODICON连接台接13．达连第二串口管脚定14．GP2000义星期的示和定15．显设管脚定16．义管脚定17．ST义18．ST和各PLC连接系列打印机接19．GP77连图20．GP2000连图系列打印机接21．三菱FX系列通过BD板连接返回三菱FX0N，FX1N，FX0S，FX1S，FX2N连系列直协议：MELSEC-FX（CPU），据度：7，停止位：1设置：波特率：9600，4-Line数长校：EVEN验GP侧（25针） PLC侧（8针）7 5 SG219 7 SDA1011 1 RDA15 2 RDB16 4 SDB14 针形18返回三菱FX2连协议直，：MELSEC-FX（CPU），据度：7，停止位：1设置：波特率：9600，4-Line数长校：EVEN验GP侧（25针） PLC侧（25针）9 3 SG1012 2 RDA15 15 RDB16 16 SDB14 418 77 821 1213172021返回三菱A连协议系列直，：MELSEC—AnN（CPU），据度：8，停止位：1 设置：波特率：9600，4-Line数长校：ODD验GP侧 PLC侧SG 7 7 SG TRX 9 3 SDA RDA 10SDA 11 2 RDA SDB 15 15 RDB RDB 16 16 SDB CSB 18 18 ERB ERB 19 17 CSB CSA 21 5 ERA ERA 22 4 CSA2021返回系列接三菱Q连Q00/Q01协议选MELSEC-QnA（LINK），需在PLC软件中设置波特率为19200，Sum Check：YES，Run Write Setting：PERMIT，电缆连接方式有2种：一．通过编程电缆加9-25转接，转接线如下：GP侧（25P）编程电缆侧（9P）SD 2 33 24 45 8SG 7 5二．GP直接和CPU连接，接线如下：GP侧（25P） PLC侧（6P）SD 2 1RD 3 2 ER 20 5CS 5 6SG 7 3Q00J无法直接和GP连接，需通讯模块。

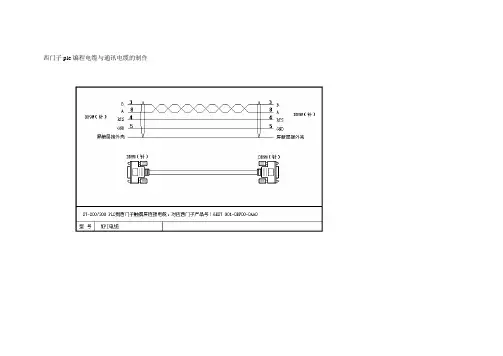

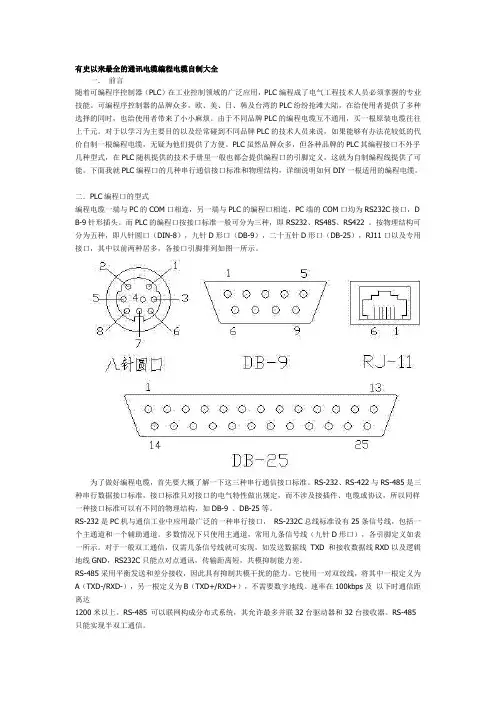

西门子plc编程电缆与通讯电缆的制作有史以来最全的通讯电缆编程电缆自制大全二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。

而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。

按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。

RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。

对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。

速率在100kbps及以下时通信距离达1200米以上。

RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

RS-485只能实现半双工通信。

RS-232接口引脚定义25 针9 针缩写描述2 3 TXD 发送数据3 2 RXD 接收数据4 7 RTS 请求发送5 8 CTS 允许发送6 6 DSR 通讯设备准备好7 5 GND 信号地8 1 CD 载波检测20 4 DTR 数据终端准备好22 9 RI 响铃指示器表一RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。

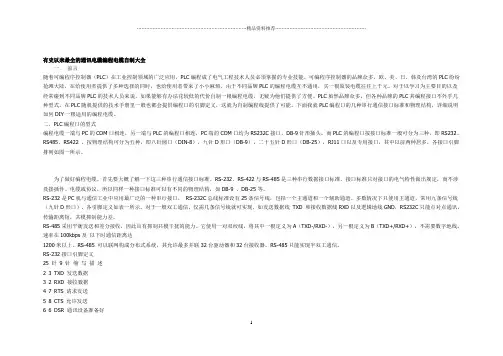

有史以来最全的通讯电缆编程电缆自制大全一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。

可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。

由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。

对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。

PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。

下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。

二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，D B-9针形插头。

而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。

按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。

RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。

对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

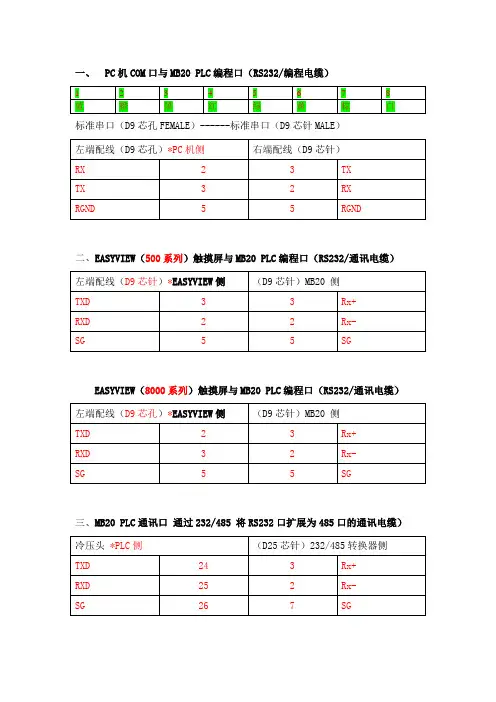

一、PC机COM口与MB20 PLC编程口（RS232/编程电缆）标准串口（D9芯孔FEMALE）------标准串口（D9芯针MALE）二、EASYVIEW（500系列）触摸屏与MB20 PLC编程口（RS232/通讯电缆）EASYVIEW（8000系列）触摸屏与MB20 PLC编程口（RS232/通讯电缆）三、MB20 PLC通讯口通过232/485 将RS232口扩展为485口的通讯电缆）四、EASYVIEW（500系列）与 MB40 PLC 串口（RJ45接口）（RS232/通讯电缆）标准串口（D9芯针MALE）------RJ45五、EASYVIEW（8000系列）与 MB40 PLC 串口（RJ45接口）（RS232/通讯电缆）标准串口（D9芯针REMALE）------RJ45六、WEIVIEW(500系列)触摸屏编程电缆（RS232/编程电缆）标准串口（D9芯孔FEMALE）--标准串口（D9芯孔FEMALE ）七、RJ45网络双绞线模式1：PC调试机以太网口 RJL1 交换机 RJL1 网卡模式2：PC调试机以太网口 RJL2 网卡RJL网络线定义：568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕双绞线RJ45头脚位定义：面对RJ45头的插接铜片一面并使插接铜片处于上方，从左至右依次为1－8脚。

RJL1. RJ45------RJ45 (直连线)RJL2. RJ45------RJ45 (交叉线)八、 GPS RS232口与PC COM口通信电缆标准串口（D9芯孔FEMALE）------PLC编程口（D9芯针MALE）九、 GPS PPM头与SJ18分同步扩展的TTL信号输入连接电缆十、同期模件调试线 (调试线)标准串口（D9芯孔FEMALE）------RJ45十一、交采测速模件调试线(调试线)标准串口（D9芯孔FEMALE）------冷压头十二、MB40保护模件（MB40 RLY***）调试线 (调试线)标准串口（D9芯孔FEMALE）------ RJ45十三、电度表地址下载调试线标准串口（D9芯孔）---（D25芯针）---232/485---（D25芯孔）--电度表首先是将D9转成D25的接线方式（RS232）标准串口（D9芯孔FEMALE）------ D9芯针MALE十五、MB40 418模件与计算机串口模拟通讯调试电缆（RS232调试电缆）标准串口（D9芯孔FEMALE）------ D25芯孔MALE或标准串口（D25芯孔FEMALE）------ D25芯针MALE标准串口（D9芯孔FEMALE）------ D9芯针MALE。

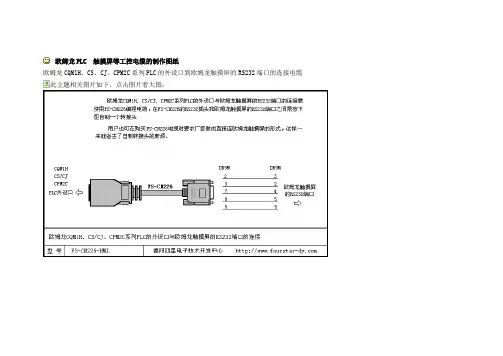

欧姆龙PLC 触摸屏等工控电缆的制作图纸
欧姆龙CQM1H、CS、CJ、CPM2C系列PLC的外设口到欧姆龙触摸屏的RS232端口的连接电缆此主题相关图片如下，点击图片看大图：
欧姆龙CQM1、CPM1、CPM1A、CPM2A/2AH、C200HS、C200HX/HG/HE和S 此主题相关图片如下，点击图片看大图：
计算机的RS232口（DB9M）与 C200H、C60P、C1000H、CVM1 连 LK201 的
此主题相关图片如下，点击图片看大图：
----------------------------------------------
一般
欧姆龙PLC的RS232口（DB9F）与欧姆龙触摸屏的RS232口（DB9F）之连接电缆此主题相关图片如下，点击图片看大图：
计算机的RS232口（DB9M）与欧姆龙PLC的RS232口（DB9F）之连接电缆此主题相关图片如下，点击图片看大图：
计算机RS232口（DB9M）与欧姆龙PLC和欧姆龙触摸屏RS232口（DB9F）之连接电缆
此主题相关图片如下，点击图片看大图：。

有史以来最全的通讯电缆编程电缆自制大全一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。

可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。

由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。

对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。

PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。

下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。

二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。

而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。

按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。

RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。

对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

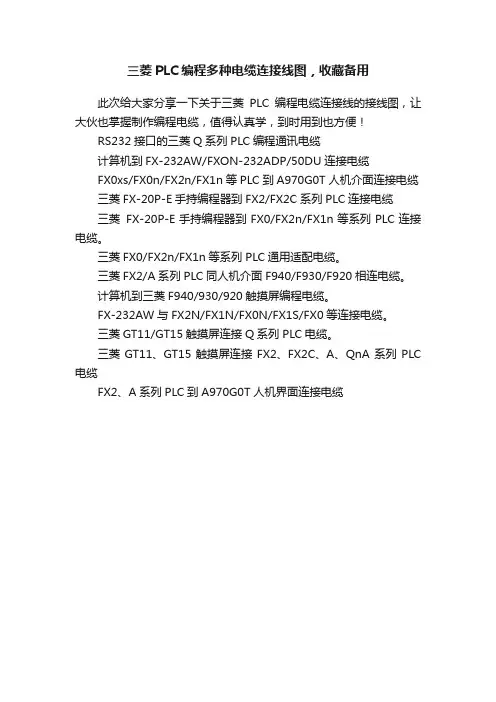

三菱PLC编程多种电缆连接线图，收藏备用
此次给大家分享一下关于三菱PLC编程电缆连接线的接线图，让大伙也掌握制作编程电缆，值得认真学，到时用到也方便！
RS232接口的三菱Q系列PLC编程通讯电缆
计算机到FX-232AW/FXON-232ADP/50DU连接电缆
FX0xs/FX0n/FX2n/FX1n等PLC到A970G0T人机介面连接电缆三菱FX-20P-E手持编程器到FX2/FX2C系列PLC连接电缆
三菱FX-20P-E手持编程器到FX0/FX2n/FX1n等系列PLC连接电缆。

三菱FX0/FX2n/FX1n等系列PLC通用适配电缆。

三菱FX2/A系列PLC同人机介面F940/F930/F920相连电缆。

计算机到三菱F940/930/920触摸屏编程电缆。

FX-232AW与FX2N/FX1N/FX0N/FX1S/FX0等连接电缆。

三菱GT11/GT15触摸屏连接Q系列PLC电缆。

三菱GT11、GT15触摸屏连接FX2、FX2C、A、QnA系列PLC 电缆
FX2、A系列PLC到A970G0T人机界面连接电缆。

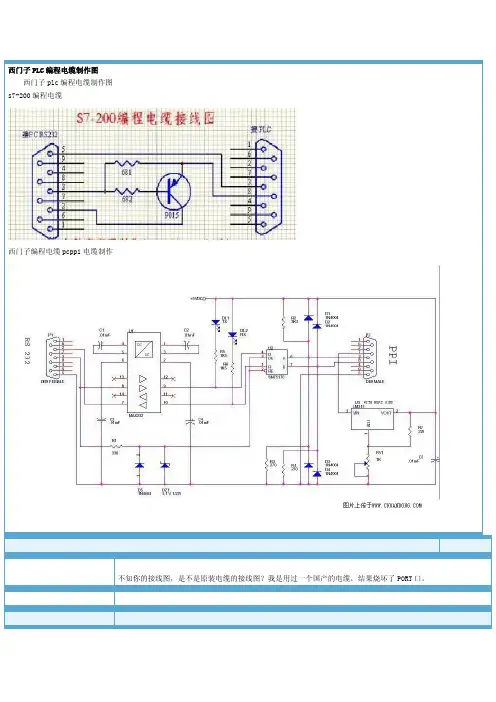

西门子PLC编程电缆制作图西门子plc编程电缆制作图s7-200编程电缆西门子编程电缆pcppi电缆制作不知你的接线图，是不是原装电缆的接线图？我是用过一个国产的电缆，结果烧坏了PORT口。

呵呵；下面的图还可以，简单的自制办法：买一个RS232/485转换器，把线引出就行了，不过成本要几十元； 第一个图慎用；基本上烧毁Port口均是由于工程师的带电插拔这个不良习惯造成的～～～改正自己的不良习惯，那么郁闷的事情会少许多……以上呵呵；带光电隔离的电缆带电插拨都不会用问题；不过用第一张图片制作的就算能用，如果带电插拨可就危险了；关于CPU使用的常见问题A: 在使用Micro/WIN V4.0编程时须注意哪些事项？CTS7-200 CPU不支持一下几种Micro/WIN功能：（1） 不支持储存卡编程和清除（2） 不支持在线编程功能（Program Edit In Run）（3） 不支持配方和数据日志功能（4） System Block的增加内存设置无效（默认情况已经允许使用最大的内存空间）。

（5） 由于目前的CTS7-200不支持西门子的特殊模块，如：EM241、EM243、EM253和EM277，因此CTS7-200 P LC也不支持Micro/WIN里与这些模块相关的功能。

A: CPU224的两个串口怎么使用？CPU224的两个串口一个是RS485、一个是RS232，这是两个物理接口而非逻辑接口，实际上都是PORT0，只能走一种通信协议，不可以同时通过PPI协议与屏进行通信和通过自由口协议与变频器通信。

连接设备是RS232接口的用RS232口，连接设备是RS485接口的用RS485口,A: CPU226的两个串口怎么使用？CPU 226提供两个完全独立的RS485口，PORT0和PORT1，PORT0是标准RS485口，PORT1则是同时支持RS232和RS485的混合物理接口（母座），用户可通过RS232电缆直接对PLC进行编程。

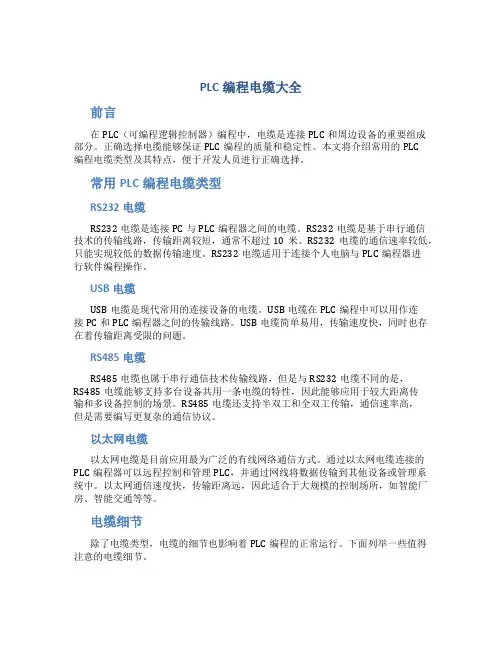

PLC编程电缆大全前言在PLC（可编程逻辑控制器）编程中，电缆是连接PLC和周边设备的重要组成部分。

正确选择电缆能够保证PLC编程的质量和稳定性。

本文将介绍常用的PLC编程电缆类型及其特点，便于开发人员进行正确选择。

常用PLC编程电缆类型RS232电缆RS232电缆是连接PC与PLC编程器之间的电缆。

RS232电缆是基于串行通信技术的传输线路，传输距离较短，通常不超过10米。

RS232电缆的通信速率较低，只能实现较低的数据传输速度。

RS232电缆适用于连接个人电脑与PLC编程器进行软件编程操作。

USB电缆USB电缆是现代常用的连接设备的电缆。

USB电缆在PLC编程中可以用作连接PC和PLC编程器之间的传输线路。

USB电缆简单易用，传输速度快，同时也存在着传输距离受限的问题。

RS485电缆RS485电缆也属于串行通信技术传输线路，但是与RS232电缆不同的是，RS485电缆能够支持多台设备共用一条电缆的特性，因此能够应用于较大距离传输和多设备控制的场景。

RS485电缆还支持半双工和全双工传输，通信速率高，但是需要编写更复杂的通信协议。

以太网电缆以太网电缆是目前应用最为广泛的有线网络通信方式。

通过以太网电缆连接的PLC编程器可以远程控制和管理PLC，并通过网线将数据传输到其他设备或管理系统中。

以太网通信速度快，传输距离远，因此适合于大规模的控制场所，如智能厂房、智能交通等等。

电缆细节除了电缆类型，电缆的细节也影响着PLC编程的正常运行。

下面列举一些值得注意的电缆细节。

铜线材质由于铜的导电性能较好，因此大多数电缆使用铜线传输信号，但是为了降低成本，某些制造商可能会对铜线进行掺杂。

开发人员在选择电缆时应该选择100%铜线材质的电缆，以保障数据传输的质量和稳定性。

线径电缆线径决定了电缆的传输容量。

线径大的电缆可以传输更高速的数据，但成本也会随之上升。

开发人员应该根据实际需求选择合适的电缆线径，尽可能地在保证数据传输稳定的基础上降低成本。

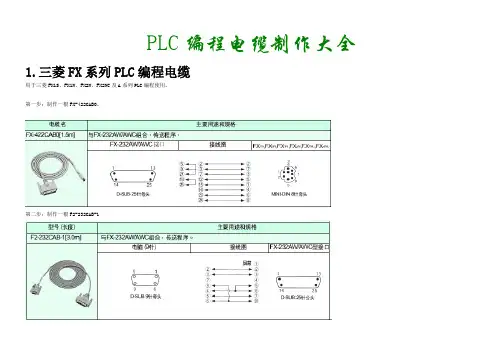

PLC编程电缆制作大全1.三菱FX系列PLC编程电缆用于三菱FX1S、FX1N、FX2N、FX2NC及A系列PLC编程使用。

第一步：制作一根FX-422CABO。

第二步：制作一根F2-232CAB-1第三步：把上以两根线的25针母接头和公插头对接。

好了，一根三菱PLC编程电缆SC-09就制作完成了。

三菱PLC編程電纜製作資料2.欧姆龙編程電纜製作資料123电脑与PLC/CQM1H系列的编程电缆XW2Z-200S-CV的制作PLC-PC：2-2 3-3 4-8 5-7 9-544400与OMRON CP1H的通讯电缆制作plc－－－－－－－－－－-hmi3 32 29 54，5短3.西门子s7-200和300编程电缆制作方法1、西门子s7-200和300编程电缆制作方法s7-200：PPI通讯方式 1：用siemens的PPI编程电缆 2：用rs232/485转换器，485与plc的PPI口的连接方式是： 3－Data＋ 8－Data－ s7-300、400：通过MPI通讯，用siemens的适配器（PC－Adapter），适配器的一端直接和plc的MPI口相连，适配器的另一端采用下面的连接方式。

1－1 2－3 //发送端 3－2 //接收端 4－6 //发送确认 5－5 //共地 6－4 //接收确认 7－8 //发送完成 8－7 //接受完成 9－9 Profibus： 1：用专用电缆，一般是 A1-A1 B1-B1 2: 自己制作 3－3 8－82、s7200与TP170B通讯电缆的制作3－－3; 8－－8.附：4.施奈德编程电缆制作5.GE公司的编程电缆1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE）（9 SUB FEMALE）2 （T） 2 （R）3 （R） 3 （T）5 （G） 5 （G）2、GE 90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口 6脚RJ11型）：PLC PC（6 RJ11 MALE）（9 SUB FEMALE）2 （T） 2 （R）5 （R） 3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口 6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE）（9 SUB FEMALE）12 （T-）（R+）（T） 2 （R）13 （T+）（R-）（R） 3 （T）10 （R-）（T+）（G） 5 （G）11 （T+）（T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

西门子plc编程电缆与通讯电缆的制作有史以来最全的通讯电缆编程电缆自制大全二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。

而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。

按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。

RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。

对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。

速率在100kbps及以下时通信距离达1200米以上。

RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

RS-485只能实现半双工通信。

RS-232接口引脚定义25 针9 针缩写描述2 3 TXD 发送数据3 2 RXD 接收数据4 7 RTS 请求发送5 8 CTS 允许发送6 6 DSR 通讯设备准备好7 5 GND 信号地8 1 CD 载波检测20 4 DTR 数据终端准备好22 9 RI 响铃指示器表一RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。

西门子PLC编程电缆制作图西门子plc编程电缆制作图s7-200编程电缆西门子编程电缆pcppi电缆制作不知你的接线图，是不是原装电缆的接线图？我是用过一个国产的电缆，结果烧坏了PORT口。

呵呵；下面的图还可以，简单的自制办法：买一个RS232/485转换器，把线引出就行了，不过成本要几十元； 第一个图慎用；基本上烧毁Port口均是由于工程师的带电插拔这个不良习惯造成的～～～改正自己的不良习惯，那么郁闷的事情会少许多……以上呵呵；带光电隔离的电缆带电插拨都不会用问题；不过用第一张图片制作的就算能用，如果带电插拨可就危险了；关于CPU使用的常见问题A: 在使用Micro/WIN V4.0编程时须注意哪些事项？CTS7-200 CPU不支持一下几种Micro/WIN功能：（1） 不支持储存卡编程和清除（2） 不支持在线编程功能（Program Edit In Run）（3） 不支持配方和数据日志功能（4） System Block的增加内存设置无效（默认情况已经允许使用最大的内存空间）。

（5） 由于目前的CTS7-200不支持西门子的特殊模块，如：EM241、EM243、EM253和EM277，因此CTS7-200 P LC也不支持Micro/WIN里与这些模块相关的功能。

A: CPU224的两个串口怎么使用？CPU224的两个串口一个是RS485、一个是RS232，这是两个物理接口而非逻辑接口，实际上都是PORT0，只能走一种通信协议，不可以同时通过PPI协议与屏进行通信和通过自由口协议与变频器通信。

连接设备是RS232接口的用RS232口，连接设备是RS485接口的用RS485口,A: CPU226的两个串口怎么使用？CPU 226提供两个完全独立的RS485口，PORT0和PORT1，PORT0是标准RS485口，PORT1则是同时支持RS232和RS485的混合物理接口（母座），用户可通过RS232电缆直接对PLC进行编程。

较全的通讯电缆编程电缆自制大全1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE）（9 SUB FEMALE）2 （T） 2 （R）3 （R）3 （T）5 （G） 5 （G）2、GE 90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口6脚RJ11型）：PLC PC（6 RJ11 MALE）（9 SUB FEMALE）2 （T） 2 （R）5 （R）3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE）（9 SUB FEMALE）12 （T-）（R+）（T）2 （R）13 （T+）（R-）（R） 3 （T）10 （R-）（T+）（G） 5 （G）11 （T+）（T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

4、GE公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。

本文通过分析PLC编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。

关键词：PLC 编程口通信接口标准编程电缆接口转换器一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。

有史以来最全的通讯电缆编程电缆自制大全台达DOP系列触摸屏与各品牌PLC通讯连线1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE）（9 SUB FEMALE）2 （T）2 （R）3 （R）3 （T）5 （G）5 （G）2、GE 90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口6脚RJ11型）：PLC PC（6 RJ11 MALE）（9 SUB FEMALE）2 （T）2 （R）5 （R）3 （T）3 （G）5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE）（9 SUB FEMALE）12 （T-）（R+）（T）2 （R）13 （T+）（R-）（R）3 （T）10 （R-）（T+）（G）5 （G）11 （T+）（T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

4、GE公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。

回复举报收藏评分欧姆龙CPM1A編程電纜製作資料(如图)引用回复举报评分西门子s7-200和300编程电缆制作方法引用回复举报评分西门子s7-200和300编程电缆制作方法引用回复举报评分自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。
