电子元件基本材料特性及规格

一、可控硅可控硅又称晶闸管（Silicon Controlled Rectifier,SCR）。

它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶可控硅闸管、快速晶闸管等等。

可控硅整流器件是一种非常重要的功率器件，可用来做高电压和大电流的控制。

可控硅器件主要用在开关方面，使器件从关闭或是阻断的状态转换为开启或是导通的状态，反之亦然。

可控硅器件有较宽广范围的电流、电压控制能力。

结构：大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a）〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。

从晶闸管的电路符号〔图2(b）〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

用途：普通晶闸管最基本的用途就是可控整流。

1：小功率塑封双向可控硅通常用作声光控灯光系统。

额定电流：IA小于2A。

2：大中功率塑封和铁封可控硅通常用作功率型可控调压电路。

像可调压输出直流电源等等。

主要厂家品牌：ST，NXP/PHILIPS，NEC，ON/MOTOROLA，RENESAS/MITSUBISHI，LITTELFUSE/TECCOR，TOSHIBA，JX ，SANREX，SANKEN ，EUPEC，IR等。

二、晶体管晶体管（transistor）是一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

晶体管输出信号的功率可以大于输入信号的功率，因此晶体管可以作为电子放大器，有许多市售的分立晶体管，但集成电路中的晶体管数量远大于分立晶体管的数量。

例如超大规模集成电路（VLSI）其中至少有一万个晶体管。

晶体管作为一种可变开关，基于输入的电压，控制流出的电流，因此晶体管可做为电流的开关，和一般机械开关（如Relay、switch）不同处在于晶体管是利用电讯号来控制，而且开关速度可以非常之快，在实验室中的切换速度可达100GHz以上。

常用電子元器件基礎簡介分類:電解電容 陶瓷電容 積層電容安規電容（X 、丫電容） 麥拉電容金屬聚脂薄膜電容 SMD 電容 「熱敏電阻 壓敏電阻固定電阻（CF 、MF 、MOF ） 涂裝絕緣型繞線電阻（KNP ）涂裝絕緣型無感電阻（NKNP ） 耐沖擊電阻 水泥電阻二極體電晶體 IC電感磁性元件類-電子元器件分類一保險絲類（慢速、快速）電容類電容類電阻類半導體類・光耦合器1. 電解電容2. 陶瓷電容3. 積層電容4. 麥拉電容5. 金屬聚脂薄膜電容6. 安規電容7. SMD 電容二. 電阻類1. 熱敏電阻2. 壓敏電阻3. 固定電阻4. 其它類型電阻5. 晶片電阻三. 保險類四. 半導體類1. 二極體2. 電晶體3. 光耦合器4. IC五. 磁性元件類1. 電感2. 變壓器電容器( CAPACITOR ) 電容器:是由兩個金屬電極中間夾一層電，代號“ C”介質構成的電子元件特性:是通交流(AC)，隔直流(DC);通高頻阻低頻.1. 電解電容：C/E---ELECTROLYTIC CAPACITOR電解電容有正負極性之分(本體有兩個引腳，其中短腳的那一邊為負極)，其本體一般都印有容值，誤差，耐壓, 製造商品牌(廠商標誌)等MARKING ,SPS 通常使用容量為0.1uF~4700uF ,誤差為20^%(M 等級),容值越 大，體積越大.單位換算：仆(法拉)=1000mF (毫法)=1000 000uF (微法)=1000 000 000(納法)=1000 000 000 000pF(皮 法). 電壓範圍有：6.3V,10V,16V,25V,35V,50V,100V,200V,400V,450V. 耐溫:85C ,105C ，工作溫度在：40~105C製造商有:(RUBYCON )馨昌，(CHEMICON )佳美工,(JAMICON )凱美,(ELITE )金日，(YIHCON ) 億泓,(PANASONIC )松下.2. 陶瓷電容:C/C---CERAMIC CAPACITOR陶瓷電容有高頻瓷介電容和低頻瓷介電容之分,Y 電容也屬于陶瓷電容，亦為安規電容.本體印有容值，誤差, 耐壓等標示. 例如容值標示:103=10 000pF , 224=22 0000Pf 電壓標示：C $50V(50V 容值下面劃有一橫線“一”).◎ 500V(本體不做標示) ©1KV,2KV(直接標示于容值下面)誤差:J( 5%),K( ±0%),M(±20%),Z(+80%-20%) 耐溫:Y 級(-25E ~85C )和 Z 級(10C ~85°C )製造商有：(TDK)東電化,(OZOK)名家,(PAN OVERSEAS)匯喬.3. 積層電容:(俗名叫 小黃豆”或“獨石電容”)作用:濾波、旁路、耦合、調諧• 符號： ------- 1 -------------- 公式：C1C2C1串聯——II ——I I ——並聯 _____ — |—1^— Cr —| C2串並聯I C 1C2C3 Cr=C1*C2/(C1+C2) ------- C r 一 Cr=C1+C2CrCr=C1*(C2+C3)/C1+(C2+C3)積層電容:C/MLC —MULTIPLE LAYER CAPACITOR,多層電極電容表面光滑•本體呈黃色，考慮其本體細小，一般只標示容值于本體，容值標示類似于陶瓷電容,如223（表示22000pf）, 471 （表示470pF）誤差:J （芳％）,K （±0%）,M（±20%）,Z（+80%-20%）,S（+50%-20%）,P （±00%/-0）耐壓:SPS 常用25V;50V;100V製造商有:（TDK）東電化,（OZOK）名家,（JYH CHUNG ）智中4. 麥拉電容:（亦屬于塑膠電容系列）英文標示:C/MYLAR,本體顏色為GREEN,其容值，誤差，電壓直接標示于本體上，字體一般為白色誤差:J（±5%）,K（±10%）,M（±20%）電壓表示:1H（50V） ,1J（63V） ,2A（100VDC） ,2J （63V）,1A（10V）,1C（16V）,0J（6.3V）,3A（1000V）製造商有:（SUNTRONIC）上穩,（EUROPTRONIC GROUP）優普.5. 金屬聚脂薄膜電容:（即MINI-BOX 電容）英文標示為:C/POLYESTER,金屬聚脂薄膜電容有安規要求，外表通常為黃色，灰色，紫色. 作用:跨電源線，無線電干擾抑制器，天線耦合金屬聚脂薄膜電容容值，誤差，電壓直接標于本體，有些製造商還在本體上印有製造商品牌容值誤差有：±0%（K 級）和坐0%（M級）耐溫:-40C ~100C容值範圍通常在0.01uF~2.2uF.6. 安規電容:丫電容屬于安規電容，本體呈扁圓形,藍色，有Y1和丫2電容之分，在SPS中主要跨接于初次級中間其本體都有容值、誤差、安規MARKING、電壓、類型（Y1或丫2）等標示. 容值誤差為坐0% （M等級），耐壓為250VAC,PIN腳成型方式有直腳和KINK兩種方式.製造商有:（TDK）東電化（MURATA）村田（PAN OVERSEAS）匯喬6.2: X電容屬于安規電容,本體呈方型，黃色，有X1和X2之分別，在SPS中主要應用于EMI部分（即交流輸入部分）本體都有容值、誤差、電壓、類型、電容系列、安規MARK、製造商品牌等標示.容值誤差有±10% （K等級），±0% （M等級）耐壓:250VAC製造商有：（UTX）昱電,（CARLI ）凱利,（HJC）華容,OKAYA7. SMD電容SMD電容包含貼片電解電容(C/E;SMD )，其本體無任何標示型號有0402,0805,1206,1210,1812,2220等幾種電壓有 6.3VDC,10VDC,16VDC,25VDC,50VDC,100VDC二:電阻類：1.熱敏電阻（THERMISTOR ）熱敏電阻屬于安規零件，作用是吸收浪涌電流，起到保護作用•本體一般都有：系列、電流、阻值等標示，以為勤熱敏電阻為CUTTED LEAD LENGTH 4.0mmINNER KINK CUTTED LEADTOLERANCE OF RESISTANCE M: 20%RESISTANCE CODE 083:8Q 3ADISC SIZE:10书溫度特性有：X5R(-55 C ~85C );X7R(-55 C ~125°C );Y5V(-30 C ~85°C).SURGE CURRENT KILLER PRODUCT CODE誤差:±5% （L等級）；±0% （M等級）熱敏電阻分類：負溫度系數熱敏電阻（NTC）和正溫度系數熱敏電阻（PTC）,SPS電源中一般使用負溫度系數熱敏電阻（NTC）.負溫度系數熱敏電阻（NTC）特性:溫度越高；阻值越小.正溫度系數熱敏電阻（PTC）特性：溫度越高;阻值越大.製造商有:（TKS）為勤;（CNR/CENTRA ）舜全.2.壓敏電阻（VARISTOR）壓敏電阻本體都有系列本體尺寸電壓直接標于本體，以為勤為例子：TVR 07 471 K SI STRAIGHT LEAD:EPOXY COATING±10%(TOLERANCE OF VIMA)VIMA=470V(471)7 书(DISC DIAMETER)THINKING V ARISTOR RESISTANCE3. 固定電阻在電子線路中對電流起阻礙作用的電子元件，代號為“R”，是RESISTOR之第一個字母.通常所說的電阻指固定電阻，它是電子線路中使用最多的電子元件•特性:阻礙電流作用:分壓,限流R符號：-------- --------------- 或標示:①阻值:色環標示0123456789黑八、棕紅橙黃綠藍紫灰白21x102=2.1k Q 第一二位數字表示有效數字.第三位數字表示10的倍乖數.第四位數字表示誤差值.（NOTES:精密電阻:第一~三位數字為有效數字，第四位為10的倍乖數，第五位數字表示誤差值）水泥電阻之電阻值及功率直接標示于電阻本體上③誤差：誤差等級B C D F G J K M N V X Z S D誤差值±).1%±.2%±.5%±1%吃％±5%±10%±20%‘ ±30%±40%±50%±80%)+80%±:100%^20%外被顏色紫藍綠棕紅金銀無色③外被＜環氧樹脂涂漆.＞顏色R名稱 碳膜電阻 金屬皮膜電阻 （精密電阻）金屬氧化膜電阻 小型化電阻英文縮寫CF MFMOF SMALL SIZE顏色 米黃色藍色灰色暗紅色O 功率表示法（在電路中）：1/4W1/2W 1W 2W 3W③尺寸:（功率俞大，尺寸俞大）⑥實際應用：1M Q =1000K Q =1000000 Q在電路中的作用是分壓，限流. 連接方式與計算公式：R=U/IR15W1W 以下 10Wd o尺寸 1/8W 1/4W 1/2W 1W 2W L3.26.59.01216T d O1 1D 1.8 2.3 3.2 4.5 6.0串聯：R1R2 並聯:L常用電阻功率尺寸對照表d0.6 0.8 0.80.5左右 0.6①按用途分類:分為光敏電阻，熱敏電阻，壓敏電阻，可變電阻(VR)4. 其它電阻類：除了固定電阻外還有以下電阻： 涂裝絕緣型繞線電阻(KNP) 涂裝絕緣型繞無感電阻(NKNP) 耐沖擊電壓電阻(SCF) 水泥電阻電力型法郎繞線電阻 厚膜排阻電阻器歐• 5•晶片電阻①英文:CHIP RESISTOR③標示:本體上只有標示電阻值：0/000=0Q ;121=120Q ;472=4700Q . ®誤差:J= ±%;F=±1% ◎型號/功率/耐壓對照表 型號定格電力(W)最高使用電壓(V)最高過負荷電壓(V)阻值範圍(Q )±%±2%,±5%0402 1/16 50 100 100Q -100K Q 10Q -1M Q 0603 1/10 50 100 10Q -1M Q 1 Q -10M Q 0805 1/8 150300 10Q -1M Q 1 Q -10M Q 1206 1/4 200 400 10Q -1M Q 1Q -10M Q12101/320040010Q -1M Q1Q -10M Q------------ Rx ---------------- ►Rx=R1+R2串並聯：R2Rx=R1+R2*R3/(R2+R3)2010 1/2200 400 10Q -1M Q 1 Q -10M Q 2512 120040010Q -1M Q1 Q -10M Q©額定電壓:E= P*R E:定格電壓 、P ：定格電力 R:公稱電阻壓三•保險絲：保險絲屬于安規零件，英文:FUSE. 符號：FF圖形：------------ 或O 〜0分類:保險絲按熔斷時間一般分為快速保險絲和慢速保險絲，按結構又可以分為有腳和無腳保險絲 標示:保險絲屬于安規部品，所以本體都有安規符號，具體安規符號由實際申請的安規決定.，例如UL, CSA,VDE,PSE —— 作用:起到保護作用.製造商：CONQUER （功得）,WALTER （華得） 四.半導體:SEMICONDUCTOR導體:導電良好的物質（金，銀，銅鐵等金屬） 絕緣體:不導電的物質（如玻璃，陶瓷,塑料） 半導體:導電性介于導體和絕緣體之間的物質（鍺，矽）特性:單向導電性.作用:整流（AC 轉DC ）;穩壓（穩定電壓）;開關（導通和截止）;發光 封裝:塑膠封裝（整流管，開關管）和玻璃封裝（穩壓管）、金屬封裝 分類:整流二極管穩壓二極管 檢波二極管1.二極體：半導體二極管是用半導體單晶材料（主要是鍺和矽及砷化鎵）制成，所以半導體器件又稱晶體器阻泥/升壓二極管 恆流二極管 變容二極管 ----命名方法：國內半導體器件命名方法 二極管的命名方法是根據分立器件型號命名方法，由5個部分組成： 第一部分：用阿拉伯數字表示器件的電極數目,2——二極管;3------三極管.第二部分：用漢語拼音字母表示器件的材料和極性,A ---表示N 型鍺材料;B---表示P 型鍺材料C---表示N 型矽材料；D---表示P 型矽材料第三部分：用漢語拼音字母表示器件類型 第四部分：用阿拉伯數字表示序號 第五部分：用漢語拼音字母表示規格號國內半導體分立器件型號命名方法規格號 序號例 1： 3 D G 180 C例 2： CS 2 B―r 1 —規格號序號高頻小功率管 NPN 型,矽材料三極管注：場效應器件，半導體特殊器件,復合管,PIN 型管，激光器件的型號命名只有第三，四,五部分.2.電晶體 電晶體大致可以分為三極體和場效應管兩種. 2.1三極體①三極體：代號TRANSISTOR(Q).電流控制器件，有三個電極(基極---B;集電極---C;發射極---E).®分類:電晶體可以分為兩類，即NPN 型和PNP 型.如上圖所示.③作用:開關2.2場效應管①場效應管：代號FET(Field Effect Transistor),電壓控制器件®分類;可以分為結型場效應管(J-FET)和金屬氧化物半導體(簡稱MOSvMetal Oxide Semic on ductor 〉 管).MOS 管又可以分為N 溝道MOS 管(N-CH)和P 溝道MOS 管(P-CH)兩種,SPS 常用P-CH.⑨管腳:有三個引腳，漏極---D(DRAIN);源極---S(SOURCE)柵極---G(GRID)④特性:輸入阻抗高，噪音低，熱穩定性好，壽命長, 3光耦合器光耦合器代號PHOTO COUPLER,光耦合器是將輸入側的發光器件和輸出側的光敏器件 (光敏電阻，光 電二極管，光電三極管，光電池,光控晶閘管等)組裝在同一管殼中構成的，發光器件與光敏器件的管芯相 互靠近且相對放置，除了前者發光，後者接收光之外，其它部分是完全封閉的 分類:光隔離型和光傳感型兩種，光傳感型又分為透過型和反射型 2種.型式:(只列舉其中幾種)4.集成電路①集成電路英文是:IC ——Integrated Circuits場效應器件(C)C ENPN 型匚②定義：集成電路是將晶體管，電阻及電容器等元器件按電路結構的要求，把一個電子單元電路或某一功能，一些功能,甚至某一整機的功能電路集中制作在一個晶片或瓷片上，然後封裝在一個便于安裝焊接的外殼之中•®優點:與分立元件相比較體積小，重量輕,功耗小，結構穩定,功能多•迪分類:按集成度分:小規模集成電路（小于100個元件）；中規模集成電路（100至1000個元件）；大規模集成電路（1000至數萬個）;超大規模集成電路（100000個以上）.另外集成電路還可以按照工藝及電路原理或按照功能進行分類•©封裝:雙列直扦型，扁平型，單列直扦型，金屬圓殼型------.⑥引腳識別：本體表面有平凹小圓點或有缺口標示處為第一腳，逆時針方向數依次遞增五.磁性元件類1.電感器:（CHOCK COIL）電感器是用漆包線在絕緣管或鐵芯，磁芯上的一種電子元件，電感器大體上有帶磁芯（包括各種磁體）和不帶磁芯的2大類.主要範圍是指電感線圈和變壓器，它們的工作原理基本上是相同的.電感線圈是根據電磁感應原理制成的，它是由導線一圈一圈地纏繞在絕緣管上，導線彼此相互絕緣, 這種元件稱為電感線圈，也叫電感器或電感•分類:常用的電感元件有固定電感器，阻流圈，電視機用行線性線圈和行，場振蕩線圈，偏轉線圈以及收音機,錄音機上用的各種電感線圈，還有延遲線和磁關等•它們在電路中起著不同的作用，但都具有在磁場中儲存能量的本領•電感器種類很多，分類方法也不統一，比較常見的方法是按工作性質，繞線結構,導磁體性質和電感形式進行分類•根據其結構和其不同的特點，在各種電器設備中常見的有單層線圈，多層線蜂圈，蜂房線圈，鐵氧體磁芯和鐵粉芯線圈，銅芯線圈，色碼電感器，阻流圈（扼流圈）, 偏轉線圈，行偏轉線圈，振蕩線圈•2..變壓器:「--TRANSFORMER變壓器是電磁能轉換器件，它也是根據電磁感應原理制成的，它的主要作用是變換電壓，電流和阻抗, 在電源和負載之間進行直流隔離，以最大限度的傳送電源能量（功率）.結構:結構由鐵芯（或磁芯）和線圈組成.線圈有2個或2個以上的繞組，其中接電源（或輸入信號）的繞組叫初級線圈，其余的繞組叫次級線圈•原理:當初級線圈接到交流電源或其它信號上，初級回路就有交流電流，因而在鐵芯中產生磁通.根據電磁感應原理，在次級線圈上也會產生感應電壓，當次級連接負載時，在所形成的次級回路中也會有感應電流,由于是利用磁耦合來達到傳遞電能的目的，因而在初級和次級之間就沒有電路的連接，這樣就可以較好的分別兩個回路.分類:按用途分類有電源變壓器，自耦變壓器，調壓變壓器，高頻變壓器，中頻變壓器,脈沖變壓器.。

电子元器件的材料选择指南在电子产品的制造过程中，材料的选择对于电子元器件的性能和可靠性至关重要。

本文将介绍一些常见的电子元器件以及相应的材料选择指南，帮助读者更好地了解电子元器件的材料选择原则。

一、电阻器电阻器是控制和限制电流流过的元器件，常见的电阻器材料包括碳膜电阻器、金属氧化膜电阻器和金属薄膜电阻器等。

在选择碳膜电阻器时，需要考虑功率耐受能力、温度系数和尺寸等因素。

碳膜电阻器通常具有较高的功率耐受能力和较低的温度系数，适用于一般的电路应用。

金属氧化膜电阻器具有较高的功率耐受能力和较低的噪声效应，广泛应用于高速、高频和精密测量等场景。

金属薄膜电阻器具有较低的温度系数和较高的精度，适用于精密测量和精确控制的电路中。

二、电容器电容器是用于储存和释放电荷的元器件，在电子产品中广泛应用。

常见的电容器材料有陶瓷电容器、聚酯薄膜电容器和铝电解电容器等。

陶瓷电容器具有体积小、容量大、频率特性好等优点，在高频和低频电路中都有广泛应用。

聚酯薄膜电容器适用于高温环境和高电压应用，具有较高的频率稳定性和温度稳定性。

铝电解电容器具有较大的容量和较低的成本，适用于高电压和低频电路中。

三、二极管二极管是具有单向导电特性的电子元器件，常见的二极管材料有硅材料和砷化镓材料。

硅材料的二极管具有较高的开关速度和较大的功率耐受能力，广泛应用于通用电路和功率电子器件中。

砷化镓材料的二极管具有较低的导通电压和较高的工作频率，适用于高频和高速电路中。

四、晶体管晶体管是一种能量放大和开关控制作用的电子器件，常见的晶体管材料有硅材料和砷化镓材料。

硅材料的晶体管具有较高的电流放大倍数和较低的噪声系数，适用于一般的电子应用。

砷化镓材料的晶体管具有较高的操作频率和功率耗散能力，适用于高频和功率应用。

总结：在选择电子元器件的材料时，需要考虑功率耐受能力、温度稳定性、频率特性和成本等因素。

以上介绍的只是一些常见的电子元器件和材料，实际应用中还需要根据具体情况进行综合考虑。

电子元件基础知识一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。

1、电阻的参数：a、阻值：指电阻的数值大小。

0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。

2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。

3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。

⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。

5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5Ω、160Ω、1Ω等。

②直接标明电阻的数值而把单位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。

③用几X几表示几点几Ω，如：4Ω7、9Ω1即为9.1Ω、8M2即8.2MΩ等。

有些用几R几代表几点几Ω,如:1R5即1.5Ω、3R9即3.9Ω等。

④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。

电子元器件检验标准
一、三极管：
1、标志正确、清晰。

2、三极管主体部分无残缺、伤痕，管脚不得发黄、露铜、无油污，易上锡。

3、电气参数：
电气特性（Tcase=25℃）：
电气特性（TC=25℃）
二、二极管
1、标志正确，清晰。

2、二极管主体部分无残缺、伤痕、管脚不得发黄，露铜、无油污，易上锡。

3、电气参数：
（1）IN4007、FR107
（2）、DB3
电气参数：
三、磁芯
接上图
2、磁芯EE19、EE25、磁环Φ10，外形尺寸及性能参数2．1 外形尺寸：
四、压敏电阻、热敏电阻：
1、标志正确、清晰。

2、器件主体部分无残缺、伤痕，引脚不得发黄，露铜，无油污，易上锡。

五、电阻器
1、色环正确、清晰。

2、电阻主体部分无残缺、伤痕，引脚不得发黄、露铜、无油污。

六、电解电容器、金属化电容器
1、标志正确、清晰。

2、电容器主体部分无残缺、伤痕，引脚不得发黄、露铜，无油污。

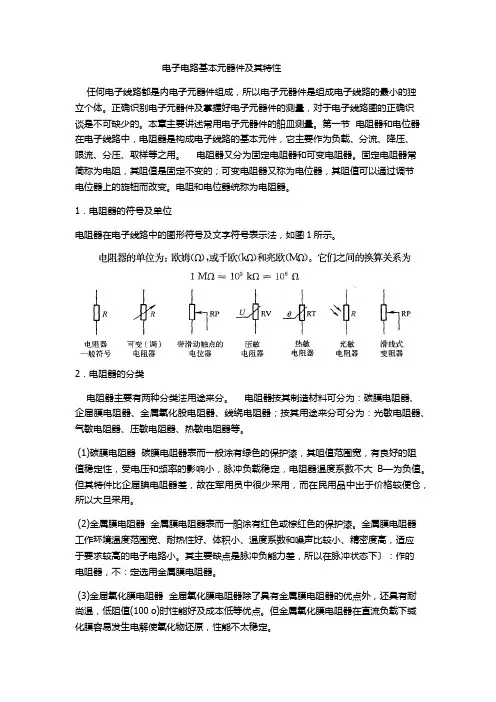

电子电路基本元器件及其特性任何电子线路都是内电子元器件组成，所以电子元器件是组成电子线路的最小的独立个体。

正确识别电子元器件及掌握好电子元器件的测量，对于电子线路图的正确识谈是不可缺少的。

本章主要讲述常用电子元器件的舶皿测量。

第一节电阻器和电位器在电子线路中，电阻器是构成电子线路的基本元件，它主要作为负载、分流、降压、限流、分压、取样等之用。

电阻器又分为固定电阻器和可变电阻器。

固定电阻器常简称为电阻，其阻值是固定不变的；可变电阻器又称为电位器，其阻值可以通过调节电位器上的旋钮而改变。

电阻和电位器统称为电阻器。

1．电阻器的符号及单位电阻器在电子线路中的图形符号及文字符号表示法，如图1所示。

2．电阻器的分类电阻器主要有两种分类法用途来分。

电阻器按其制造材料可分为：碳膜电阻器、企届膜电阻器、金属氧化股电阻器、线绕电阻器；按其用途来分可分为：光敏电阻器、气敏电阻器、压敏电阻器、热敏电阻器等。

(1)碳膜电阻器碳膜电阻器表而一般涂有绿色的保护漆，其咀值范围宽，有良好的阻值稳定性，受电压和频率的影响小，脉冲负载稳定，电阻器温度系数不大B—为负值。

但其特件比企届腆电阻器差，故在军用员中很少采用，而在民用品中出于价格较便仓，所以大旦采用。

(2)金属膜电阻器金属膜电阻器表而一舶涂有红色或棕红色的保护漆。

金属膜电阻器工作环境温度范围宽、耐热性好、体积小、温度系数和噪声比较小、精密度高，适应于要求较高的电子电路小。

其主要缺点是脉冲负能力差，所以在脉冲状态下〕：作的电阻器，不：定选用金属膜电阻器。

(3)金届氧化膜电阻器金届氧化膜电阻器除了具有金属膜电阻器的优点外，还具有耐尚温，低阻值(100 o)时性能好及成本低等优点。

但金属氧化膜电阻器在直流负载下缄化膜容易发生电解使氧化物还原，性能不太稳定。

(4)线绕电阻器线绕电阻器能在较宽的温度范围内有较低的温度系数，稳定性能好．精度高，抗氧化，耐热性好等，它在电子线路巾主要作为高稍密利大功率的电阻器使用。

常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

PCB板材特性参数详解PCB板材是电子产品中常用的基础材料，它是印刷电路板的主体，承载着电子元器件并传导电流。

PCB板材的特性参数对于电路的稳定性、可靠性以及电子产品的性能都有着重要的影响。

下面将对PCB板材的特性参数进行详解。

1.热膨胀系数（CTE）：热膨胀系数是指材料在温度变化时的膨胀程度。

PCB板材的热膨胀系数对于组装过程中的温度变化和冷却过程中的压力有着重要的影响。

当不同材料的热膨胀系数不一致时，温度变化会导致PCB板材产生应力，从而引起可靠性问题和性能下降。

2.玻璃转化温度（Tg）：玻璃转化温度是指材料由玻璃态转变为橡胶态的温度。

PCB板材在高温环境中，高Tg值能够提高材料的稳定性和耐热性。

因此，在高温应用中需要选用具备较高Tg值的PCB板材。

3. 介电常数（Dielectric Constant）和介电损耗（Dielectric Loss）：介电常数是指材料对电场响应的能力，介电常数越低表示材料对电场的影响越小。

介电损耗是指材料在电场中能量的损耗程度。

PCB板材的介电常数和介电损耗对于高频电路的信号传输速度和信噪比有着重要的影响。

4.耐温性：耐温性是指PCB板材在高温环境下的稳定性和性能。

具备良好耐温性的PCB板材可以在高温环境下保持原有的电性能，避免产生失效和性能退化。

5.燃烧性：燃烧性是指PCB板材在高温条件下的燃烧特性。

PCB板材通常需要符合燃烧性要求，以确保在意外火灾等情况下，材料不会产生过多的有毒气体和烟雾，从而保障人员的安全。

6.导热性：导热性是指材料传导热量的能力。

PCB板材的导热性对于高功率电子元器件的散热非常重要。

高导热性的PCB板材可以有效地将热量从电子元器件传递到散热器上，避免元器件过热而导致性能损失和可靠性问题。

7.机械性能：PCB板材的机械性能包括抗弯曲性、抗拉伸性、抗压性等。

优秀的机械性能可以确保PCB板材在组装和使用过程中的稳定性和可靠性。

综上所述，PCB板材的特性参数对于电子产品的性能和可靠性有着重要的影响。

4 元器件物料名称标准化描述4.1 电阻4.1.1电阻品名构成:示例1：插件电阻器品名构成R T 1 4—1/4W —10KΩ—J①②③④额定功率精度电阻类别标称阻值示例2：片式电阻器品名构成RI —0805 —1/8W —100Ω—J电阻类别尺寸功率标称阻值精度4.1.2电阻类别：四部分组成（不适合敏感电阻）。

①主称：用字母R表示电阻。

②材料或功能：用字母表示，表示电阻体用什么材料或具有什么功能，T-碳膜、H-合成碳膜、J-金属膜、S-有机实心、N-无机实心、Y-金属氧化膜、I-片式、X-绕线③产品的主要特征：一般用一个数字或一个字母来表示。

1-普通、2-普通、3-超高频、4-高阻、5-高温、7-精密、8-高压、9-特殊、G-功率型注：如产品的主要特征为9-特殊性时，则须在备注栏中具体说明其特殊性。

★④序号：一般用数字来表示。

3表示1/6W，4表示1/4W，5表示1/2W，6表示1W，7表示2W。

4.1.3标称阻值：电阻器上面所标示的阻值。

用数字+电阻单位符号（Ω、KΩ、MΩ）表示，1 MΩ=103 KΩ=106Ω，如1.5Ω、3.3KΩ等。

4.1.4额定功率：用分数或整数标注，如1/4W 、2W等。

4.1.5封装：只在片式电阻中标注。

4.2 电容4.2.1电容器品名构成示例1：插件电解电容品名构成C D 1 1 0 — 16V — 1000UF — M — 5mm — 10*20mm①②③④⑤额定电压精度外形尺寸(直径*高度) 产品类别标称容值脚间距示例2: 贴片电解电容品名构成CD50 — 50V — 0.1UF — M — 6*6.3mm产品类别标称容值外形尺寸(直径*高度)额定电压精度示例3：贴片瓷片电容的品名构成：CC41 — 0805 — 50V — 0.1UF — K额定电压精度产品类别封装标称容值示例4:安规电容品名构成CBB62 — 250V — X2 — 0.47UF — J — 25mm — 30*16*22mm额定电压标称容值脚间距安规电容器安全等级精度外形尺寸(长*宽*高) 示例5:薄膜电容品名构成CBB21 — 400V — 0.01UF — K — 7.5mm — 11*6*10mm额定电压精度外形尺寸(长*宽*高) 薄膜电容器标称容值脚间距示例6:贴片钽电容、插件钽电容及插件瓷片电容品名构成CA42— 35V — 0.1UF — K — 2.5mm — 4*7mm额定电压精度外形尺寸(直径*高度)钽电容器标称容值脚间距4.2.2 电容类别：由四部分组成（不适合压敏、可变、真空电容器）。

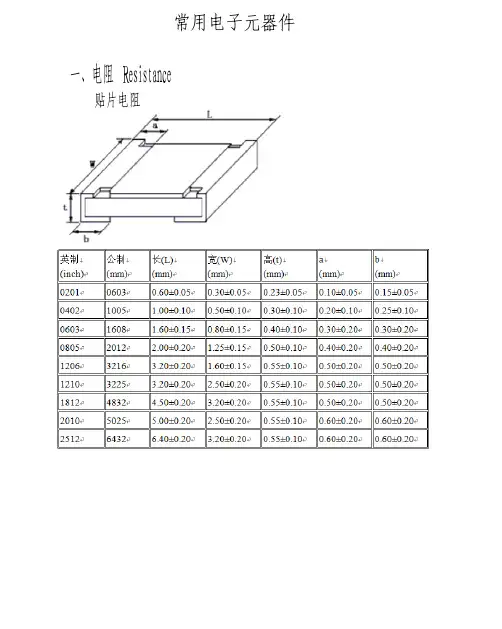

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电子元器件规格书模板电子元器件规格书1. 引言电子元器件规格书是为了确保电子产品的设计、制造和维修过程中的一致性和可靠性而编写的。

本规格书旨在提供对电子元器件的详细描述，包括其功能、性能、特性、尺寸、材料等方面的要求。

本文将按照规格书的一般结构，逐步介绍各个部分的内容。

2. 产品描述2.1 产品名称：在此处填写电子元器件的准确名称。

2.2 产品型号：在此处填写电子元器件的型号。

2.3 产品用途：在此处描述电子元器件的主要用途和应用场景。

3. 性能要求3.1 电气特性：- 电压要求：描述电子元器件的工作电压范围和额定电压。

- 电流要求：描述电子元器件的工作电流范围和额定电流。

- 频率要求：描述电子元器件的工作频率范围和额定频率。

3.2 功能要求：- 功能描述：详细描述电子元器件的功能和工作原理。

- 功能参数：列举电子元器件的主要功能参数，并说明其要求和测量方法。

3.3 环境要求：- 工作温度范围：描述电子元器件的工作温度范围。

- 储存温度范围：描述电子元器件的储存温度范围。

- 湿度要求：描述电子元器件的工作湿度范围和储存湿度范围。

4. 尺寸和外观要求4.1 尺寸要求：详细描述电子元器件的尺寸要求，包括长度、宽度、高度等。

4.2 外观要求：描述电子元器件的外观要求，包括颜色、表面处理等。

5. 材料要求5.1 主要材料：列举电子元器件的主要材料，并说明其要求和标准。

5.2 环保要求：描述电子元器件所使用材料的环保要求，符合相关法规和标准。

6. 可靠性要求6.1 寿命要求：描述电子元器件的设计寿命和使用寿命要求。

6.2 可靠性测试：说明对电子元器件进行可靠性测试的要求和方法。

7. 标志和包装要求7.1 标志要求：描述电子元器件上的标志要求，包括商标、型号、生产日期等。

7.2 包装要求：说明电子元器件的包装要求，包括包装材料、包装方式等。

8. 其他要求在此部分列出其他未涉及的要求，如特殊测试要求、质量控制要求等。

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。

本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。

一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。

电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。

一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。

注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。

欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。

此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。

3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。

4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。

例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。

5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

4 元器件物料名称标准化描述4.1 电阻4.1.1电阻品名构成:示例1：插件电阻器品名构成R T 1 4—1/4W —10KΩ—J①②③④额定功率精度电阻类别标称阻值示例2：片式电阻器品名构成RI —0805 —1/8W —100Ω—J电阻类别尺寸功率标称阻值精度4.1.2电阻类别：四部分组成（不适合敏感电阻）。
