普通铆接方法及操作要领普通铆接是飞机装配连接的主要技术之一。
它是用铆枪的冲击力作用在铆钉头或铆钉杆上，使铆钉杆镦粗变形形成镦头的铆接方法。
铆枪上的活塞锤击冲头，冲头以较大的速度锤击到铆钉上，由于加速度很大使铆接力在极短的时间内即可达到数千牛的数值，从而使钉杆镦粗成型。
在不能采用压铆的位置一般用冲击铆接。
（1）铆接法铆接一般由两个人配合完成，结构允许条件下也可单独铆接。
操作时通常一人持铆枪，一人手持顶把（或顶铁），根据铆枪冲头锤击铆钉的位置不同分为正铆法和反铆法。
如图2.15所示。
（a）正铆法 (b）反铆法图2.15正铆及反铆示意图正铆操作程序: 顶把顶住铆钉头→铆枪上的铆壳直接锤击铆钉杆→钉杆形成墩头。
正铆法是用顶铁支撑顶住铆钉头，铆枪冲击力直接作用在铆钉杆上，使铆钉杆镦粗变形形成镦头的方式。
正铆法的冲击力直接作用在铆钉杆上，所以镦头的形成速度快、效率高，同时铆钉杆变形到一定程度后，铆接件才会吸收冲击能力，因此铆接件的变形小，表面质量好，应用较广。
缺点是正铆法的顶铁较重，工人劳动强度大，并且要求零件结构开敞，结构内部要能够放入铆枪或顶铁。
一般铆接时应尽量采用正铆。
反铆操作程序: 铆枪上的铆壳放在铆钉头→顶把顶住钉杆→铆枪上的铆壳锤击铆钉头→钉杆形成墩头。
反铆法是用铆枪冲击力作用在铆钉钉头上，用顶铁的反作用力使铆钉杆镦粗变形形成镦头。
反铆所用的顶铁较轻，便于操作，受工件结构限制较少，可以铆接通路较差的结构件。
而且冲击力直接作用在铆钉头部起到自动压紧铆接件的作用，能促使两个铆接件贴紧消除夹层间隙；但反铆时冲击力打在铆钉头上，使部分锤击力从铆钉头部传递到钉头周围的零件表面，易使工件变形，甚至造成铆钉处产生局部凹陷，表面磕伤等缺陷。
（2）铆接前的工具选择1.选择铆接工具：铆接过程中，使铆钉杆变形形成镦头需要用到各种铆接工具。
不同的铆接方法对应的铆接工具有所不同。
普通铆接所用的铆接工具主要包括铆枪、冲头及顶铁。

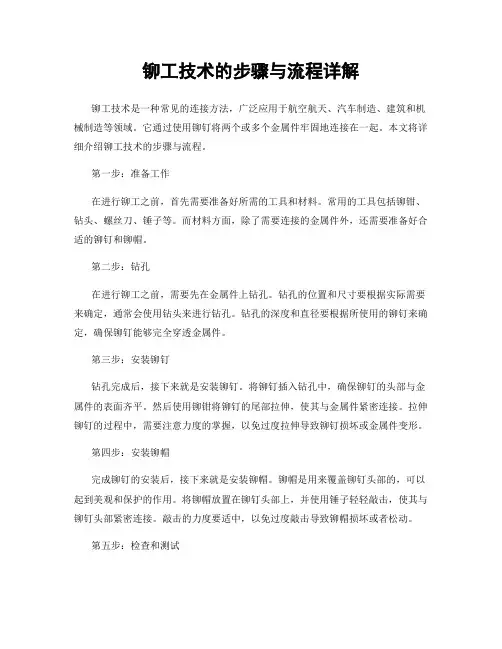

铆工技术的步骤与流程详解铆工技术是一种常见的连接方法，广泛应用于航空航天、汽车制造、建筑和机械制造等领域。
它通过使用铆钉将两个或多个金属件牢固地连接在一起。
本文将详细介绍铆工技术的步骤与流程。
第一步：准备工作在进行铆工之前，首先需要准备好所需的工具和材料。
常用的工具包括铆钳、钻头、螺丝刀、锤子等。
而材料方面，除了需要连接的金属件外，还需要准备好合适的铆钉和铆帽。
第二步：钻孔在进行铆工之前，需要先在金属件上钻孔。
钻孔的位置和尺寸要根据实际需要来确定，通常会使用钻头来进行钻孔。
钻孔的深度和直径要根据所使用的铆钉来确定，确保铆钉能够完全穿透金属件。
第三步：安装铆钉钻孔完成后，接下来就是安装铆钉。
将铆钉插入钻孔中，确保铆钉的头部与金属件的表面齐平。
然后使用铆钳将铆钉的尾部拉伸，使其与金属件紧密连接。
拉伸铆钉的过程中，需要注意力度的掌握，以免过度拉伸导致铆钉损坏或金属件变形。
第四步：安装铆帽完成铆钉的安装后，接下来就是安装铆帽。
铆帽是用来覆盖铆钉头部的，可以起到美观和保护的作用。
将铆帽放置在铆钉头部上，并使用锤子轻轻敲击，使其与铆钉头部紧密连接。
敲击的力度要适中，以免过度敲击导致铆帽损坏或者松动。
第五步：检查和测试完成铆工后，需要对连接部位进行检查和测试。
首先，检查铆钉和铆帽是否牢固连接，没有松动或损坏的情况。
然后，进行拉力测试，用力拉动连接的金属件，检查连接是否牢固。
如果发现问题，需要及时修复或更换。
铆工技术的步骤与流程如上所述。
在实际应用中，还需要根据具体情况进行调整和优化。
例如，在连接较大或者较重的金属件时，可能需要使用更大尺寸的铆钉和铆帽，以确保连接的牢固性。
此外，不同类型的铆钉和铆帽也有不同的用途和特点，需要根据实际需要来选择。
总结起来，铆工技术是一种简单而有效的连接方法。
通过正确的步骤和流程，可以实现金属件的牢固连接。
然而，在实际操作中，仍需注意工具和材料的选择，以及连接部位的质量检查，以确保连接的可靠性和安全性。
装配钳工技能大赛复习题1.车床的种类，按其用途可分：立式车床、卧式车床、转塔车床、单轴和多轴车床、仿形车床和多刀车床、自动车床、数控车床和车削中心及各种专门车床（如铲齿车床、曲轴车床）等。
2.车床适用于加工各类轴类、套类和盘类零件上的回转表面。
3.车刀由刀头和刀柄组成。
4.常见的刀头由刀尖、主切削刃、副切削刃、前刀面、主后刀面、副后刀面组成。
5.切削用量的三要素是：切削速度、进给量、吃刀量。
6.车刀的正确安装是：刀尖与工件的中心线等高、刀杆与工件轴心线垂直。
7.车削加工时的切削运动是：工件与刀具的相对运动。
其中：主运动是：工件随主轴的回转运动，进给运动是：车刀相对于工件的移动。
8.铣削加工时的铣削运动是：铣刀与工件之间的相对运动。
其中：主运动是：铣刀的旋转，进给运动是：工件的移动或转动。
9.铣刀主要分为带孔铣刀和带柄铣刀。
带孔铣刀又分为圆柱铣刀和三面刃铣刀；带柄铣刀又分为直柄铣刀和锥柄铣刀。
带孔铣刀多用于卧式铣床；带柄铣刀多用于立式铣床。
10.铣床可实现：平面、斜面、沟槽、成形面的加工；并用成形法加工直齿圆柱齿轮的齿形。
11.分度头是：用于需要分度的工件的铣削或划线的工具。
12.常用的分度头是：万能分度头。
可在水平、垂直、倾斜位置工作。
13.龙门刨床的主运动是工件的往复直线运动，进给运动是刀架的移动。
14.插床主要用于加工工件的内表面、多边形孔及内孔中的键槽等，有时也用来加工成形内外表面。
15.用砂轮或其它磨具切除工件表面多余材料的加工方法叫磨削。
16.磨削与车削、铣削、钻削加工相比有以下特点：（1）磨削为多刃、微刃刀具；（2）磨削加工精度高，粗糙度值低；（3）磨削速度快，切削温度高；（4）能加工高硬度的材料。
（5）磨削时的背向分力比其他切削方法的背向分力大。
（6）磨具具有自锐性，可进行连续的强力切削。
17.磨料的分类：常用的磨料可分为刚玉系、碳化物系和超硬磨料。
18.常用的刚玉系磨料有棕刚玉和白刚玉。
目录1 绪论 (1)2 铆接的概念和应用原理 (2)2.1 铆接的概念 (2)2.2 铆接的应用原理 (2)2.2.1 径向铆接机（JM） (2)2.2.2 摆辗铆接机（BM） (2)3 铆接的工具和应用原理 (3)3.1 铆接的制孔方法和工具 (3)3.1.1 铆接的制孔方法 (3)3.1.2 常用制孔工具 (3)3.1.3 风钻的使用和维护 (3)3.1.4 普通铆接制孔注意事项 (4)3.2 制窝方法 (4)3.3 铆接工具 (5)3.3.1 铆接工具简介 (5)3.3.2 铆枪的使用和维护 (5)3.4 铆钉 (5)3.4.1 铆钉的分类 (5)3.4.2 铆钉的选择 (6)3.5 铆接流程 (6)3.5.1 铆接前的检查内容 (6)3.5.2 铆接过程 (6)3.5.3 铆接的技术要求 (7)4 特种铆接 (8)5 铆接应用推广—PHASA塑料热铆接技术在汽车上的应用 (9)5.1 PHASA塑料热铆接技术 (9)5.1.1 塑料热铆接技术原理 (9)5.1.2 塑料热铆类型 (9)5.2 汽车上的应用案例 (10)5.2.1 安全气囊饰盖板 (10)5.2.2 车灯塑料热铆接 (11)5.2.3 车门内饰的铆接 (13)5.2.4气囊的安全性 (15)结束语 (16)谢辞 (17)文献 (18)1 绪论铆接技术是一种传统的构件连接方式。
现代工业基本上随处都可见它的身影，无论是以前的各种飞机还是随处可见的汽车。
随着目前各种材料结构性能要求和构件密封性能的不断提高，在普通铆接技术上又发展了密封铆接，特种铆接和塑料热铆接等多种铆接技术。
铆接所用的工具也不断的完善和改进。
与其它连接方法相比，铆接工艺具有工艺比较简单，连接比较稳定，操纵比较简单，质量方便检查，故障容易排除等优点。
到目前为止，还没有一种连接形式可以完全取代它。
因此，认识铆接的一些应用及了解它的性能是我们不可或缺的，这能更好的引导我们做好工作。
铆接工艺流程
《铆接工艺流程》
铆接是一种常用的连接方法，它可以在金属结构中实现高强度的连接。
铆接工艺流程包括若干个步骤，下面我们来看一下。
首先，准备工作是非常重要的，需要对要连接的金属材料进行清洁和处理。
确保表面没有杂质和油污，以便保证连接的质量。
其次，进行布设，确定铆接的位置和数量。
根据设计要求和结构特点，在适当的位置打孔，并对孔进行布设，确定铆接件的尺寸和数量。
然后，进行铆接件的安装和固定。
将铆接件放入孔内，并通过加压工具对铆钉进行安装和固定，确保连接牢固。
接下来，使用压力机或者气动铆接枪进行铆接。
通过机械力或气动力对铆钉进行压紧，使其成型并与被连接件紧密固定在一起。
最后，进行检查和测试。
检查铆接是否牢固，是否符合设计要求。
进行拉力测试和冲击测试，确保铆接的质量和可靠性。
通过以上流程，我们可以完成铆接工艺，实现金属结构的连接。
铆接工艺流程的质量和准确性对于金属结构的安全和可靠性至关重要，因此需要严格按照要求进行操作。

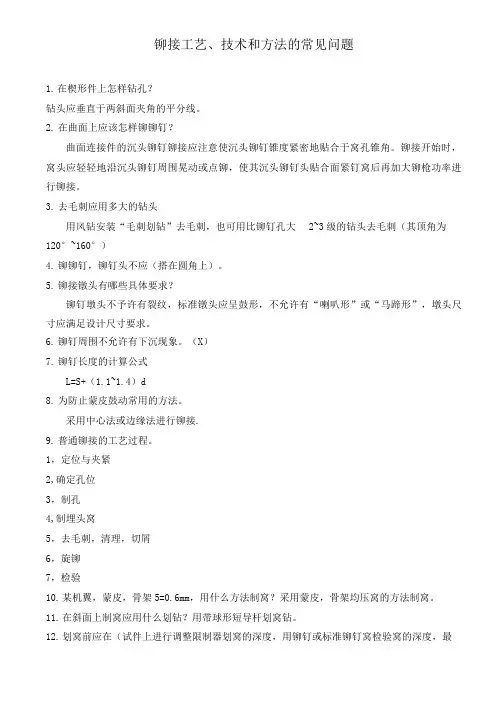

铆接工艺、技术和方法的常见问题1.在楔形件上怎样钻孔？钻头应垂直于两斜面夹角的平分线。
2.在曲面上应该怎样铆铆钉？曲面连接件的沉头铆钉铆接应注意使沉头铆钉锥度紧密地贴合于窝孔锥角。
铆接开始时，窝头应轻轻地沿沉头铆钉周围晃动或点铆，使其沉头铆钉头贴合面紧钉窝后再加大铆枪功率进行铆接。
3.去毛刺应用多大的钻头用风钻安装“毛刺划钻”去毛刺，也可用比铆钉孔大2~3级的钻头去毛刺（其顶角为120°~160°）4.铆铆钉，铆钉头不应（搭在圆角上）。
5.铆接镦头有哪些具体要求？铆钉墩头不予许有裂纹，标准镦头应呈鼓形，不允许有“喇叭形”或“马蹄形”，墩头尺寸应满足设计尺寸要求。
6.铆钉周围不允许有下沉现象。
（X）7.铆钉长度的计算公式L=S+（1.1~1.4）d8.为防止蒙皮鼓动常用的方法。
采用中心法或边缘法进行铆接.9.普通铆接的工艺过程。
1，定位与夹紧2,确定孔位3，制孔4,制埋头窝5，去毛刺，清理，切屑6，旋铆7，检验10.某机翼，蒙皮，骨架5=0.6mm，用什么方法制窝？采用蒙皮，骨架均压窝的方法制窝。
11.在斜面上制窝应用什么划钻？用带球形短导杆划窝钻。
12.划窝前应在（试件上进行调整限制器划窝的深度，用铆钉或标准铆钉窝检验窝的深度，最少要检验五个窝，合格后，再（在工件上进行划窝，工件也要检查合格后），才能（继续）划窝，（划窝过程中，每划）50~100个窝，必须自检一次窝的质量。
13.窝的深度比铆钉深。
（X）14.双面埋头铆钉窝为（90°）15.环槽铆钉的铆接是否要求镀孔公差，公差代为？是，公差带为H10。
16.解说8 5<L1<8 5+1的意义？环槽铆钉的光杆只允许突出夹层的长度为W1.0mm，不允许凹入。
17.环槽铆钉的铆钉杆被拉细，铆杆被敦粗。
（X）18.干涉配合的特点？它是一种连接强化技术，能显著提高结构的疲劳寿命，并能获得良好的密封性。
19.相对干涉量最好在（1%〜3%）之间，太大太小（均达不到预期效果）。
沉头自攻钉紧固作业指导及标准
沉头自攻钉紧固作业指导及标准
沉头自攻钉紧固作业是一种安装工程中常用的紧固作业，是安装结构构件或组件的重要步骤，为保证工程质量和确保结构运行安全，必须严格按照国家关于沉头自攻钉紧固作业指导及标准进行施工。
一、准备工作：
1.准备好使用的自攻钉，并验收合格，型号大小要与被紧固件相一致。
2.准备安装所需的工具，包括攻钉机、扳手等。
二、选择自攻钉：
1.选择符合被紧固件外形特征的自攻钉，若需要安装大批量的自攻钉，应使用自动自攻钉机完成施工。
2.自攻钉要经过高温消毒杀菌，以防腐蚀和发霉。
三、自攻钉安装操作：
1.钉头要精准定位在安装位置，并与所紧固件相切牢固，不可有偏移，以保证牢固性。
2.攻钉时力量要合适，不能过大，应根据不同材质或结构来定。
四、检查验收：
1.安装完成后，要对沉头自攻钉进行全面检查、验收，检查应有：螺丝头位置是否精准，螺母是否正确安装；螺丝是否已经完全紧固，螺钉不得有缺口等。
2.当发现有螺母松动、螺钉和螺孔损坏或螺钉紧固中有缺陷时，立即重新安装并完全按照国家标准要求重新检查。
以上就是沉头自攻钉紧固作业指导及标准，由此可以看出，施工人员在施工过程中要按照要求严格施工，保证安装质量，确保工程质量和安全性。
铆接的工艺过程铆接的分类：1.活动铆接。
结合件可以相互转动。
不是刚性连接。
2.固定铆接。
结合件不能相互活动。
这是刚性连接。
3.密缝铆接。
铆缝严密，不漏气体、液体。
这是刚性连接。
普通铆接的工艺过程一般分为：工件定位、工件夹紧、制铆钉孔、制沉头窝、放铆钉、施铆。
现在分别说明：一、工件定位1)划线定位法：根据产品图样上给的尺寸，用通用量具进行度量和划线确定工件的安装位置2)嗮线定位法：在腹板等平面零件上按明胶模线图版1:1的嗮出了安装在其上的其他零件的形状和位置线，这些零件各按其本身的位置定位。
3)装配孔定位法：装配时候预先在零件上制出孔来定位（每个零件上制孔不得少于两个）。
4)装配夹具（型架）定位法:零件或组件的位置按装配夹具上的定位件来定位。
5)用标准工艺孔定位法：按产品零件或组件的主要尺寸1:1的制造一个标准工艺件，用这些标准工艺件代替零件或组件以确定其构件的位置，等其他构件连接上以后再卸下这些工件而换上相应的零件或组件，完成装配。
6)工件定位法7)按坐标定位孔定位法：它不同于其他定位法，其全部由数控加工获得。
因此，精度很高。
二、工件夹紧或定位1)打固定铆钉。
2)上固定螺栓。
3)用穿心夹固定。
三、制铆钉孔1、普通铆钉的制孔方法一般有冲孔、钻孔。
其中，钻孔是主要方法。
影响钻孔质量的主要因素有：工件材料、钻头切削部分的几何形状、刃的锋利程度、转速、进给量等。
2、钻孔的技术要求：a)铆钉孔直径和极限偏差b)铆钉孔粗糙度Ra值不大于6.3微米c)铆钉孔不可以有棱角、破边和裂纹。
d)铆钉孔圆度应在铆钉孔直径极限偏差内。
e)铆钉孔不可以有毛刺。
f)一些复合材料不允许有明显缺陷。
3、钻孔安全技术：a)严禁在钻孔时戴手套。
b)要求带护目镜，特别是仰钻或卧钻时。
c)钻孔过程中不允许用手清除钻屑。
d)钻头没有停止时，严禁用钥匙拆装钻头。
e)双人钻时，预防伤人。
f)对要用冷却液的材料，要按规定操作。
g)钻孔时要技术退钻，以排除钻屑。
铆钉连接种类可以按照很多方式分类，按用途分类可分为普通铆接、密封铆接、特种铆接三类，按铆接后铆钉与孔配合性质分类可分为干涉配合铆接和非干涉配合铆接，岸边铆接是接正工件情况分类可分为双面铆接与单面铆接。
抽芯铆钉一般是单面铆接的形势。
一、按用途分类1.普通铆接在结构没有特殊要求的部位，采用半圆头铆钉、平锥头铆钉、沉头铆钉、120°沉头铆钉、大扁圆头铆钉，形成标准镦头或900、120°沉镦头的铆钉连接形式。
普通铆接包括：凸头铆钉铆接、沉头铆钉铆接，又称沉头铆接、双面沉头铆接。
2.密封铆接在结构要求防漏气、防漏油、防漏水和防腐的部位，采用不同的密封方法来防止气体或液体从铆接件内部泄漏的铆钉连接形式。
密封铆接包括在铆缝贴合面处附加密封剂的铆接、在铆钉处附加密封剂或密封元件的铆接和干涉配合铆接。
3.特种铆接在结构主要受力或不开敞或封闭等部位，采用不同于普通铆钉形状和铆接方法的环槽铆钉、高抗剪铆钉、螺纹空心铆钉、抽芯铆钉等的铆钉连接形式。
通常以铆钉的名称命名该铆接形式的名称，如环槽铆钉铆接，拉丝抽芯铆钉铆接，鼓型抽芯铆钉铆接等。
二、按铆接后钉与孔配合性质分类1.干涉配合铆接铆接前在一定的钉与孔配合间隙的条件下，铆接时适当控制钉杆的镦粗，使孔壁受挤压而胀大，铆接后形成一定的比较均匀的干涉量。
干涉配合铆接包括普通铆钉干涉配合铆接、无头铆钉干涉配合铆接和冠头铆钉干涉配合铆接。
2.非干涉配合铆接不能形成比较均匀的干涉量的铆接。
三、按铆接时正工件情况分类1.双面铆接从两面接近工件完成铆接。
双面铆接主要包括：普通铆接、密封铆接和特种铆接中的环槽铆钉和镦铆型高抗剪铆钉铆接。
2.单面铆接仅从单面接近工件完成铆接。
单面铆接主要包括：螺纹抽芯高抗剪铆钉铆接、螺纹空心铆钉铆接、拉丝型抽芯铆钉铆接、鼓型抽芯铆钉铆接、灯笼抽芯铆钉铆接、轻乐型抽芯铆钉铆接。
沉头铆钉的铆接板厚范围全文共四篇示例，供读者参考第一篇示例：沉头铆钉是一种常用的紧固件，广泛应用于各种工程领域。
在进行铆接作业时，我们需要考虑到铆接板的厚度范围，以确保能够达到良好的铆接效果。
本文将重点讨论沉头铆钉的铆接板厚范围，并介绍相关的注意事项。
一、沉头铆钉的基本结构及用途沉头铆钉是由铆钉本体、螺母和垫圈组成的紧固件，通常用于连接薄板或薄壁结构。
铆接时，铆钉的尾部被锤击或挤压，使螺母和垫圈形成一体，将连接件固定在一起。
沉头铆钉广泛应用于汽车制造、航空航天、机械制造等领域。
二、沉头铆钉的铆接板厚范围1.常见的沉头铆钉规格包括3.2mm、4.0mm、4.8mm等，不同规格的沉头铆钉适用于不同厚度的铆接板。
一般来说，3.2mm的沉头铆钉适用于1.0mm以下的薄板，4.0mm的适用于1.0-2.0mm的中等板厚，4.8mm的适用于2.0-3.0mm的较厚板材。
在选择沉头铆钉时，需根据实际的铆接板厚度来确定合适的规格。
2.在进行沉头铆钉铆接时，需要选择与铆接板厚度相匹配的铆接螺母和垫圈。
铆接螺母的主要作用是增加固定力，减小板件之间的间隙，提高铆接质量。
垫圈则可以分散铆接力，避免对板件造成损坏。
3.在实际的工程应用中，需要注意不同板厚的铆接板可能需要不同的铆接操作技巧。
对于较薄的板材，应控制好锤击的力度，避免过度损伤板件。
对于较厚的板材，可能需要较大的力度来完成铆接，但也要注意不要过度变形或损坏板件。
4.需要特别注意的是，在选择沉头铆钉时，要确保选用优质的产品。
质量不达标的沉头铆钉在铆接过程中可能会出现断裂、松动等问题，影响铆接效果。
在购买沉头铆钉时，要选择正规厂家生产的产品，并检查产品的质量证明和相关认证。
沉头铆钉的铆接板厚范围需要根据实际情况进行选择，合理搭配铆接螺母和垫圈，并注意控制铆接操作技巧，确保铆接质量。
通过正确选择和使用沉头铆钉，可以有效提高工程连接效果，确保连接件的稳固性和可靠性。
【文章字数不够，继续添加】五、结语第二篇示例：沉头铆钉是一种常用于固定工件的机械连接件，其结构简单，安装方便，对于需要承受一定拉力和剪力的连接具有良好的性能。
铆钉工艺流程
《铆钉工艺流程》
铆钉工艺是一种常见的连接方法，常用于汽车制造、船舶制造、航空航天等领域。
下面将介绍铆钉工艺的流程及步骤。
1. 材料准备
首先需要准备好需要连接的零部件，以及铆钉和铆钉枪。
铆钉通常由铝合金或钢材料制成，根据需要选择合适规格的铆钉。
2. 孔位设计
在零部件上设计好需要连接的孔位。
孔位的直径和深度需要符合铆钉的要求，以确保连接的牢固性。
3. 钻孔
使用钻头在设计好的孔位上进行钻孔，确保孔位的精确度和平整度。
钻孔的直径需要与选择的铆钉规格相匹配。
4. 安装铆钉
将铆钉插入预先打好的孔位中，确保铆钉与孔位的匹配度。
然后使用铆钉枪对铆钉进行安装，通过气压或手动操作将铆钉压紧，形成牢固的连接。
5. 效验
安装完铆钉后需要对连接部位进行检查，确保铆接牢固、无松动、无变形，保证连接的质量。
通过以上步骤，铆钉工艺流程完成。
铆钉工艺以其牢固的连接和简单的操作方式被广泛应用于各种工业制造领域，是一种重要的连接技术。
