第五章第三节 肋条式房柱采煤法

矿山房柱釆矿法矿山房柱采矿法呀，这可是个挺有趣的采矿方法呢。

一、房柱采矿法的基本概念。

房柱采矿法简单来说呢，就是在矿山里把开采的矿区分成好多像房间一样的小块，就跟咱们住的房子似的。

然后呢，留下一些柱子来支撑矿山的顶板，防止矿山塌下来。

这些柱子就像房子里的柱子一样重要哦。

这个方法主要适用于开采矿石和围岩都比较稳固的矿体。

要是矿石和围岩不稳固，那这些柱子可就顶不住啦，就像一个瘦弱的人撑不起太重的东西一样。

二、开采过程。

1. 开拓。

先得把通往矿体的通道开拓出来呀。

就像咱们要去一个地方得先修路一样。

工人叔叔们会通过打巷道等方式，慢慢接近矿体。

这个过程可不容易呢，就像在大山里挖隧道，得小心翼翼的，不然就可能遇到危险。

2. 采准。

到了矿体附近之后，就要进行采准工作啦。

这时候要把那些以后要当“房间”的地方规划好，确定柱子的位置。

这就像设计师在设计房子的时候，要规划好房间布局和承重墙的位置一样。

3. 回采。

然后就是回采啦。

从这些规划好的“房间”里把矿石采出来。

采的时候也不能太莽撞，要按照一定的顺序来。

就像我们吃蛋糕，不能一下子乱挖一通，得一块一块有顺序地吃。

而且在采的过程中，还得时刻关注那些柱子的情况，如果柱子有什么问题，那可就麻烦大了，就像房子的柱子要是坏了，房子可就要倒啦。

三、房柱采矿法的优缺点。

1. 优点。

这种采矿法效率比较高呢。

因为它的开采布局比较规整，就像整齐排列的房子一样，工人叔叔们工作起来比较方便，可以比较快速地采到矿石。

成本相对比较低。

不需要太多复杂的支撑设备，那些柱子就起到了很好的支撑作用。

这就像我们盖房子，如果房子的结构本身就能起到很好的支撑，就不需要额外花很多钱去买很多支撑材料啦。

安全性相对有保障。

只要柱子稳稳当当的，在开采过程中，发生大规模坍塌的可能性就比较小。

就像有了坚强的支柱，房子就不容易倒一样让人安心。

2. 缺点。

矿石的回收率不是特别高。

因为留下了柱子，柱子所在的地方的矿石就采不了啦，就像蛋糕上有些地方因为要做造型不能吃一样，有点小可惜呢。

武安市云驾岭铁矿开采方案设计报告 3.采矿3.采矿3.1 开采方法选择云驾岭铁矿由1#、3#、6#、10#、12#、14#勘探线横剖面，Ｉ—Ｉ纵剖面所控制，分Fe1、Fe2两个矿体。

Fe1矿体分布于3 #勘探线上，由CK16和CK44两钻孔控制，呈水平状，平均厚度4～5m，赋存标高＋52～86m的隐伏矿体;顶底板均为灰岩。

Fe2为主矿体分布在1#～14#勘探线的灰岩与闪长岩接触带上的隐伏矿体;由ZK18等14个钻孔控制，属D级勘探程度。

矿体顶板为灰岩，底板为闪长岩或蚀变闪长岩，有时为矽卡岩。

矿体赋存标高为＋50～－285之间，距地表埋藏深度平均400m左右，矿体走向S12°E，走向长1527m，宽度400m～650m，1#至10#勘探线间的矿床产状呈背斜状，东翼倾向NE，倾角25°，西翼倾向SW，倾角17°，10#勘探线至14#勘探线矿床呈向东单斜产状，倾角15°～20°。

根据云驾岭铁矿床赋存条件，云驾岭矿体开采技术较为复杂，影响因素多，矿体埋藏较深，由北向南缓角度倾没。

故对云驾岭铁矿设计采用井下开采方法。

3.2 矿床现状及开采范围云驾岭铁矿由1#～14#勘探线横剖面和I—I纵剖面控制了Fe1、Fe2两矿体。

云驾岭村座落在6#勘探线上，村庄东西长约600m，南北宽约400m，玉石洼铁矿生活区位于3#勘探线以东延长线上，村庄与生活区下均压住10#勘探线以北绝大部分矿体;武安冶金矿山公司为开采这部分矿体，已施工了部分开拓工程，其中：主井已掘至-30米，风井掘至0米，-30米水平，0米水平，+50米水平也已做了部分工程。

现在，武安冶金矿山公司委托我院做《河北省武安市云驾岭铁矿开采方案设计》。

经与武安市冶金矿山公司商定，将云驾岭矿体分两期开采，一期工程开采范围：沿走向1#～10#勘探线间，垂直方向为-75m以上的矿体；10#勘探线以南，-75m以下的矿体作为二期工程开采。

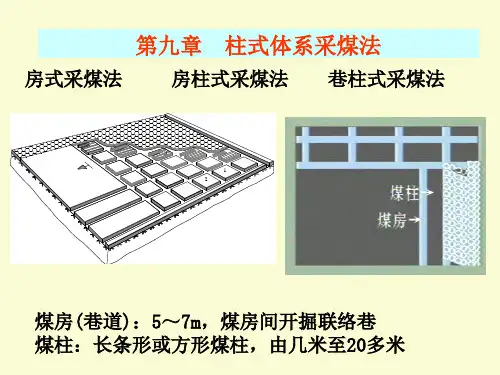

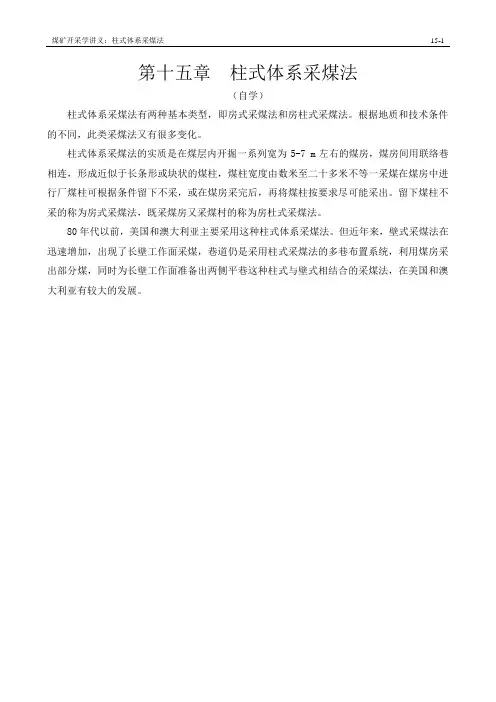

第十五章柱式体系采煤法（自学）柱式体系采煤法有两种基本类型，即房式采煤法和房柱式采煤法。

根据地质和技术条件的不同，此类采煤法又有很多变化。

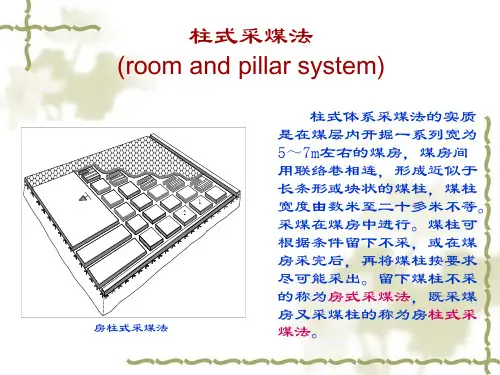

柱式体系采煤法的实质是在煤层内开掘一系列宽为5-7 m左右的煤房，煤房间用联络巷相连，形成近似于长条形或块状的煤柱，煤柱宽度由数米至二十多米不等一采煤在煤房中进行厂煤柱可根据条件留下不采，或在煤房采完后，再将煤柱按要求尽可能采出。

留下煤柱不采的称为房式采煤法，既采煤房又采煤村的称为房杜式采煤法。

80年代以前，美国和澳大利亚主要采用这种柱式体系采煤法。

但近年来，壁式采煤法在迅速增加，出现了长壁工作面采煤，巷道仍是采用柱式采煤法的多巷布置系统，利用煤房采出部分煤，同时为长壁工作面准备出两侧平巷这种柱式与壁式相结合的采煤法，在美国和澳大利亚有较大的发展。

第一节柱式体系采煤工艺按落煤方式的不同，采煤工艺大致可分为两大类：一类为传统的放炮落煤工艺；一类为连续采煤机采煤的工艺。

日前美国和澳大利亚般采用后者。

连续采煤机采煤工艺系统按运煤方式的不同，又可分为两种：一种是连续采煤机-梭车-转载破碎机-胶带输送机工艺系统；另一种是连续采煤机-桥式转载机-万向接长机-胶带输送机工艺系统。

前者是间断运输工艺系统，后者是连续运输工艺系统。

一、连续采煤机一梭车工艺系统这种系统上要用中厚厚煤层，有时也用于厚度较大的薄煤层。

其工艺系统如图9-1所示。

连续采煤机主要有横滚筒和纵螺旋两大类。

在中厚煤层公中使用的都是横滚筒。

如乔伊(JOY)12CM型，就属这一类。

滚筒宽度2.9-3.2 m，采煤机长9-10m，同时完成割煤与装煤工作。

梭车容量一般为7-16t，车高0.7-1.6m，车长8.0m左右，车宽2.7-3.3 m，自重11-18 t。

为了将煤匀速送人胶带输送机，在输送机前面设置了转载破碎机，以利梭车快速卸载，并破碎大块煤锚杆机是系统中的重要设备，大多为拖电缆胶轮自行式（也有简易手提的），打锚杆也是作业中耗时较多的一道工序，采煤机与锚杆机轮流进入煤房作业先采煤到定进度（例如6 m），采煤机退出至另一煤房采煤，锚杆机进人进行支护。

Xxx矿区房柱法采矿工艺管理制度Xxx矿区房柱法采矿工艺管理制度原则规定第一条：为加强采矿管理，确保采矿工艺按设计进行，保障采矿生产质量和矿山作业安全，特制订本制度。

第二条：根据矿体赋存状态，工程地质情况，经济技术条件，确定矿体的回采顺序、采矿方法、工艺流程、设备要求等。

采矿工艺应做到完整、统一、先进、符合实际，保证出矿品位达到设计要求。

第三条：开采活动在采矿许可证允许的范围内进行。

第四条：采矿管理制度的贯彻采矿管理制度为公司的技术法规，相关单位必须严格执行，不得擅自更改或降低要求。

严格按要求贯彻执行文件。

第五条：在一般情况下，要执行自上而下、顺序开采。

改变原定采掘顺序时，应在单体设计中予以说明，并在设计评审时论证。

大规模的改变回采顺序时，应报原采矿设计单位及矿山主管部门批准。

第六条:要密切配合回采顺序，搞好中段的探边扫盲工作，做到探矿超前，探清采完后及时结束采场并进行封闭，避免回头探矿或采矿所造成的浪费。

第二节采矿方法选择第七条：根据矿体赋存条件和地质测量部门提供的地质资料（包括矿体地质、水文地质、工程地质等文字说明和图件）进行采矿设计。

对有水害、采空区影响的地段有疑必探，探防结合。

第八条：变更主要采矿方法或采用新采矿方法，都必须进行技术经济论证，经过试验、技术鉴定及报有关批准后实施。

第九条：房柱采矿法适用条件：（1）主要适用于矿石和围岩中等稳固至稳固的矿体。

（2）矿体倾角一般为缓倾斜矿体（3）矿体厚度26米（4）价值不高或品位较低的矿石第十条：设备、设施、各工序之间之间相互匹配，并满足工序要求。

第十一条：开采（回采）顺序和方式适应开采现状，开采活动在采矿许可证划定的范围内进行。

第十二条：选择的采矿工艺必须安全高效，安全出口符合安全规程的规定，采出矿量符合设计及工艺要求，矿柱回收符合安全规程的规定，采矿工程设施满足设备安全运行的要求，凿岩、爆破、出矿能力相互匹配。

第三节采准、切割回采工艺房柱采矿法中段高度为25~30米，沿矿体走向方向布置穿脉，间距为80~100米划分矿块。

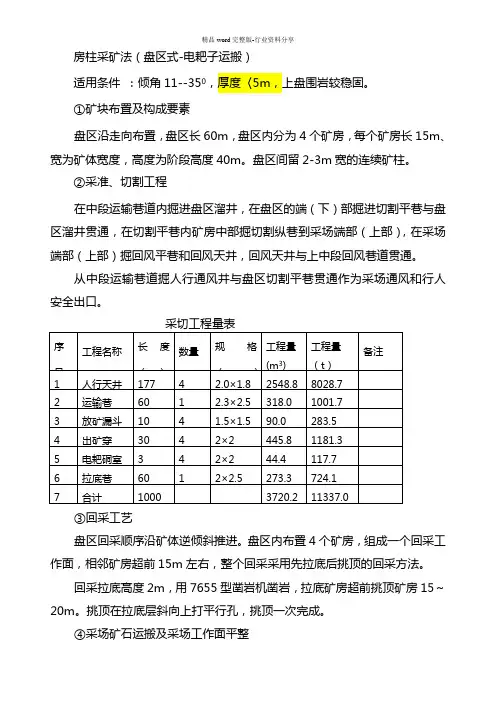

房柱采矿法（盘区式-电耙子运搬）适用条件：倾角11--350，厚度〈5m，上盘围岩较稳固。

①矿块布置及构成要素盘区沿走向布置，盘区长60m，盘区内分为4个矿房，每个矿房长15m、宽为矿体宽度，高度为阶段高度40m。

盘区间留2-3m宽的连续矿柱。

②采准、切割工程在中段运输巷道内掘进盘区溜井，在盘区的端（下）部掘进切割平巷与盘区溜井贯通，在切割平巷内矿房中部掘切割纵巷到采场端部（上部），在采场端部（上部）掘回风平巷和回风天井，回风天井与上中段回风巷道贯通。

从中段运输巷道掘人行通风井与盘区切割平巷贯通作为采场通风和行人安全出口。

③回采工艺盘区回采顺序沿矿体逆倾斜推进。

盘区内布置4个矿房，组成一个回采工作面，相邻矿房超前15m左右，整个回采采用先拉底后挑顶的回采方法。

回采拉底高度2m，用7655型凿岩机凿岩，拉底矿房超前挑顶矿房15～20m。

挑顶在拉底层斜向上打平行孔，挑顶一次完成。

④采场矿石运搬及采场工作面平整崩下的矿石采用2DPJ—13型（功率28KW）双卷筒电耙绞车，沿倾斜耙运至放矿漏斗中，漏斗口安装格筛，筛孔350×350mm,不合格大块用手锤或爆破进行二次破碎。

⑤通风爆破后采用JK58－2No4型局扇加强通风，新鲜风流经中段运输平巷、顺路天井进入各回采矿房清洗回采工作面，污风从采场顺路天井排至上中段回风巷道，再由风井排出地表。

⑥顶板管理矿房中采用混凝土假柱支撑采场顶板。

假柱沿矿房纵向为8m，横向为11m。

回采过程中矿石运搬工作在矿房空场中进行，为防止顶板浮石冒落，对于顶板不稳固的局部地段设计采用锚杆支护进行维护。

对于整个顶板岩性变化大的盘区，采用水平浅孔凿岩先切顶然后喷锚支护，再回采的方法保护顶板。

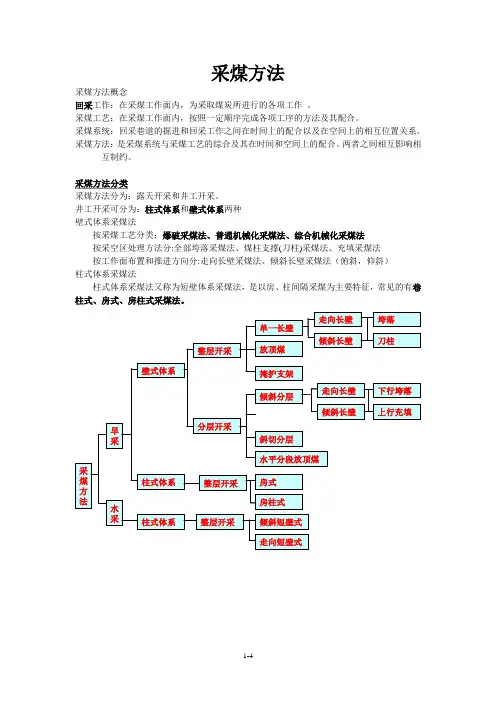

采煤方法采煤方法概念回采工作：在采煤工作面内，为采取煤炭所进行的各项工作。

采煤工艺：在采煤工作面内，按照一定顺序完成各项工序的方法及其配合。

采煤系统：回采巷道的掘进和回采工作之间在时间上的配合以及在空间上的相互位置关系。

采煤方法：是采煤系统与采煤工艺的综合及其在时间和空间上的配合。

两者之间相互影响相互制约。

采煤方法分类采煤方法分为：露天开采和井工开采。

井工开采可分为：柱式体系和壁式体系两种壁式体系采煤法按采煤工艺分类：爆破采煤法、普通机械化采煤法、综合机械化采煤法按采空区处理方法分:全部垮落采煤法、煤柱支撑(刀柱)采煤法、充填采煤法按工作面布置和推进方向分:走向长壁采煤法、倾斜长壁采煤法（俯斜，仰斜）柱式体系采煤法柱式体系采煤法又称为短壁体系采煤法，是以房、柱间隔采煤为主要特征，常见的有巷柱式、房式、房柱式采煤法。

影响采煤方法选择的因素：地质因素：煤层倾角、厚度煤层及围岩特性煤层地质构造煤层水文地质条件矿井瓦斯等级地温、地压煤层自燃发火倾向性煤尘的爆炸危险性矿井管理水平工人掌握先进技术的水平技术发展及装备水平采煤工艺长壁采煤法的采煤工艺①爆破采煤工艺方式（炮采）②普通机械化采煤工艺方式（普采）③综合机械化采煤工艺方式（综采）炮采工艺工艺过程：打眼、放炮落煤和装煤、人工装煤、刮板输送机运煤、移置输送机、人工支架和回柱放顶等主要工序。

一、爆破落煤爆破落煤由打眼、装药、填炮泥、联炮线及放炮等工序组成。

炮眼布置：单排眼双排眼三排眼二、装煤与运煤1）、爆破装煤：爆破后刮板输送机贴近煤壁，利于装煤。

2）、人工装煤：人工攉煤。

3）、机械装煤：在输送机煤壁侧装有铲煤板。

三、工作面支护主要采用金属支柱和铰接顶梁支护，单体液压支柱。

主要有两种：正悬臂齐梁直线柱和正悬臂错梁三角柱普采工艺工艺过程：采煤机破煤装煤——刮板输送机运煤——单体支柱加金属顶梁支护破煤和运煤：滚筒采煤机：单滚筒、双滚筒采煤机结构：截割部、牵引部、动力部、辅助装置牵引方式：机械牵引、液压牵引、电牵引（传动）钢丝绳、有链牵引、无链牵引（行走）采煤机割煤方式：单向割煤，往返进一刀；双向割煤，往返进两刀；“∞”字形割煤、往返一刀工作面运煤：一般采用刮板输送机运煤。
