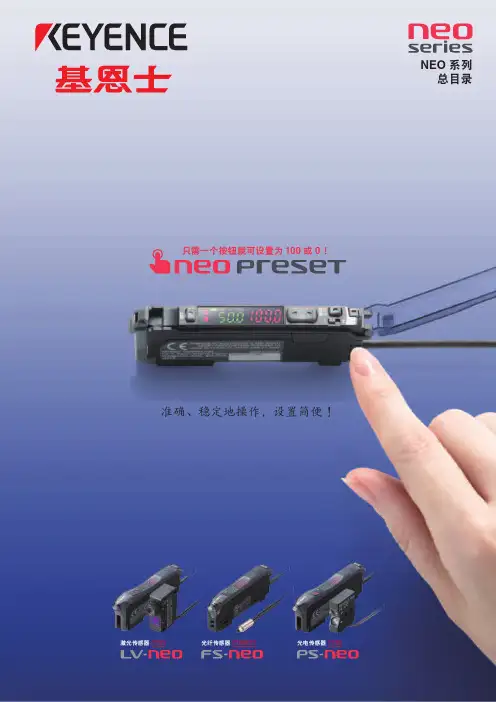

激光传感器 光纤传感器光电传感器准确、稳定地操作，设置简便！全新全新升级版本只需一个按钮就可设置为100或0！NEO 系列总目录2FS NEO率先引进的技术让简易设置和简单显示成为现实，现在已在 LV 和 PS 系列广泛使用！简单设置按 PRESET 按钮一次即可完成设置简单显示所有传感器显示“0”或“100”简易操作激光、光纤和光电型号全部共享相同的简单功能只需一个按钮就可设置为 100 或 0！3不存在目标...检测到目标！100使用 NEO Preset 简单且精确地执行检测只需单击一次即可完成反射型应用的设置。
只需一键即可完成设置新概念新概念当使用扩散反射式传感器时，所接收的光强度可能因不断变换的条件（如安装位置和目标配置）而变动，从而导致在试图检测小型物体时产生不稳定的操作。
NEO Preset 功能可消除这些疑虑，支持像透过型传感器一样简单地执行检测。
当使用透过型时，只需按 PRESET 按钮就可完成灵敏度调整。
使用反射型，存在目标时按一次，没有目标时再按一次，即可根据不同条件进行校准。
规格尺寸规格尺寸规格尺寸使用 NEO 系列，传感器更改绝不会错过检测！传统NEO Preset5传统激光传感器光纤传感器光电传感器激光、光纤和光电型号全部共享相同的简单操作新概念迄今为止，激活新功能的操作方法在传感器之间各不相同。
NEO 系列通过将相同特性、功能和关键布局集成在所有系列中来避免此问题。
这使您能够为您的应用选择最佳型号，而不必每次学习新传感器的操作。
规格尺寸规格尺寸规格尺寸6数字激光传感器超过 100 个光纤元件种类，支持广泛应用高耐环境性和电缆延伸功能提供增强的安装多样性将 NEO 系列与开放式现场网络相结合，实现全面的接口多功能性长距离可见光束，提高激光检测水平数字光纤传感器数字光电传感器网络通信装置7y 想要统一控制多个传感器y 想要减少接线A ：卓越B ：良好C ：可接受第62规格尺寸规格尺寸规格尺寸监视器输出类型(LV-N11MN)睡眠功能暂停功能预编程应用设定NEO Preset只需按 PRESET 按钮即可将光强度显示更改为 “100” 或“0”，从而完成灵敏度设置。
基恩士GV-21p说明书keyence基恩士产品传感器①光电传感器：利用LED光源进行有无检测。
②光纤传感器：通过光纤提供高效高速的检测功能，适用于各种环境条件。
③激光传感器：使用可视聚焦激光光束，提供长距离有无检测功能。
④位移传感器：测量目标物体是否位于指定位置与公差。
可输入判断数据或测量值。
⑤图像识别传感器：超小体积可选，易于安装、可多点检测的视觉传感器。
具备自动对焦、彩色成像与长距离模式等特点。
⑦接近传感器：检测黑色金属和有色金属的有无⑧通信模块：通过EtherNet/IP?、DeviceNet?、EtherCAT或CC-bbbb网络，检测和控制传感器。
测量仪 / 测量传感器①激光位移传感器 (1D)：单点激光三角传感器，可高速、正确、精确地测量距离与位置。
②激光轮廓测量仪 (2D)：2D和3D激光扫描仪/分析器，用于测量高度、间距、面积、角度、半径、点到点、点到线等等。
③尺寸测量仪 / 外径测量仪：1D和2D激光扫描与光学测微计，可测量直径、螺距、齿宽角圆率、位置和半径。
④激光共焦位移测量仪：表面扫描激光共焦点位移传感器，采用2 μm 光束检测玻璃、镜像与多阶层目标。
⑤分光干涉式激光位移计：分光干涉位移计，φ2mm超小传感器头，不发热，无噪音， 5kHz采样频率，可以实现无时间误差的6点测量。
⑥涡电流式位移传感器：高速测量金属目标。
距离、偏转、厚度、定位与偏心率。
105℃耐热，适用于油污水分等恶劣环境。
⑦接触式传感器：高精度、高耐用度，检测分辨率高达0.1微米。
连接多个单元进行计算或比较。
测量系统①图像尺寸测量仪 IM 系列：兼具“超凡的测量速度”与“超高的测量精度”的图像尺寸测量仪I M 系列能让您的测量工作发生巨大变化。
②形状测量激光显微系统 VK-X 系列：非接触式3D测量系统，几乎可在任何材料上进行纳米级剖面、粗糙度与厚度测量。
③3D轮廓测量仪 VR-3000 系列：高精度非接触式面积分析仪，可在短短数秒之内获取到精确且可重复的大面积3D测量值。
基恩士光纤传感器，分类和用途基恩士光纤传感器是什么，有哪些分类和用途？所谓光纤自身的基恩士光纤传感器，就是光纤自身直接接受外界的测量。
外部测量的物理量会导致测量臂的长度、折射率和直径发生更改，从而使光纤中传输的光在振幅、相位、频率和偏振方面发生更改。
测量臂传输的光与参考臂的参考光相互干扰（比较），使输出光的相位（或振幅）发生更改。
依据这一更改，可以检测到测量的更改。
光纤中传输的相位受外界影响的灵敏度特别高。
干扰技术可以检测到10负4次方弧度微小相位更改对应的物理量。
利用光纤的绕组和低损耗，长光纤可以盘成直径很小的光纤圈，从而加添利用长度，获得更高的灵敏度。
基恩士光纤传感器是一种利用光纤自身的传感器。
当光纤受到一点小的外力时，它会产生细小的弯曲，其传光本领悟发生很大的更改。
声音是一种机械波，它对光纤的作用是使光纤受力和弯曲，通过弯曲可以得到声音的强度。
光纤陀螺也是光纤自身的一种传感器。
与激光陀螺相比，光纤陀螺具有灵敏度高、体积小、本钱低等优点，可用于飞机、船舶等高性能惯性导航系统。
另一种紧要类型的光纤传感器是使用光纤的传感器。
其结构约莫如下：传感器位于光纤端部，光纤只是光的传输线，将测量的物理量转换为光的振幅、相位或振幅的更改。
在这个传感器系统中，传统的传感器与光纤相结合。
光纤的引入为探针遥测供应了可能性。
这种光纤传感器应用广泛，使用方便，但精度略低于第一种传感器。
基恩士光纤传感器正朝着敏感、准确、适应性强、体积小、智能化的方向发展。
在这个过程中，传感器家族的新成员光纤传感器备受青睐。
光纤具有很多优异的性能，如：抗电磁干扰和原子辐射性能、机械性能细、质软、重量轻、绝缘、无感应电气性能、耐水、耐高温、耐腐蚀化学性能等，可在人无法到达的地方（如高温区）或对人有害的地区（如核辐射区）发挥耳目的作用，也可以超出人的感官界限，接收人的感官无法感受到的外部信息。
光纤传感器是近年来显现的一项新技术，可用于测量声场、电场、压力、温度、角速度、加速度等各种物理量，也可以完成现有测量技术难以完成的测量任务。
LineupFeaturesD ual digital display/Bar LED/Two-colour display S tandard single output/Dual output/Analogue outputE xpansion connection reduces wiringExpert Engineering SitesAn on-line guide of automation knowledge and techniques1-Line System FibreSensor Amplifi ers FS-V21/V11/V1Refer to P.837 for a list of productscomplying with EU Directives.Refer to P.853 for UL Certifi ed Products.Dedicated parallel operation chip (FALCON)Since 1996, the FS-V Series has utilised a parallel processing chip rather than a general-purpose CPU. This chip is designed especially for fi breoptic sensors in order to offer accelerated data processing and specialisation. This chip is what gives KEYENCE fi breoptic sensors their stunning performance.Dual digital display indicates current value (received light intensity) + setting valueFS-V20 SeriesCurrent value (received light intensity) + sensitivity margin displayFS-V10 SeriesDual output as standard.Monitor intensity of received light for PS Series unitsFS-V1SeriesBar LED monitorOperation indicatorDigital monitorManual button Output selection switchMode buttonSet buttonOperation indicator*Dual digital monitorMode buttonOutput selection buttonSet buttonManual button* The operation indicator on the FS-V21X (infrared type) does not light up.Sensitivity margin can be checked on the bar LED in 5% increments.It is possible to check the received light intensity of a PS-T2 unit or aPS Series expansion unit by simply connecting to the FS-V1.Operation indicatorOutput timer selection switchLCD display monitorUp/down keysSet buttonMode buttonOutput selection switchTuning display indicatorFS-V20 SeriesFS-V10 Series,FS-V1All series listed above require less wiring when using main and expansion units. for details on wiring.Main units include mounting brackets and expansion units include end units.Mounting bracketOP-25431End UnitsOP-26751(x2)* FS-V1(P) is supplied with a different mounting bracket.Amplifier (FS-V20 Series)1. Use the FS-V21RM in the FINE or TURBO mode when outputting signals with a monitor.2. I f more than one unit is used together, the ambient temperature varies with the conditions below. Mount the units on the DIN rail with mounting brackets and check that the output current is 20 mA or less.1 or2 Units: -10 to 55°C,3 to 10 Units: -10 to 50°C, 11 to 16 Units: -10 to 45°C3. The operation indication light of the infrared types does not illuminate.4. 20 mA at maximum for the expansion unit.Amplifier (FS-V10 Series)1. I f more than one unit is used together, the ambient temperature varies with the conditions below. Mount the units on the DIN rail with mounting brackets and check that the output current is 20 mA or less.3 to 10 Units: -10 to 50°C, 11 to 16 Units: -10 to 45°C2. The response speed varies depending on the number of expansion units connected.3. The FS-V1 is equipped with two outputs. The FS-V10 has no control output.4. Neither the FS-V12 nor the FS-V10 can be used as a standalone unit.DimensionsUnit: mmAmplifierFS-V21(R) Series (Main unit)FS-V22(R)/V20R Series (Expansion unit)FS-V10/V12/V12PWhen the mounting bracket (Optional)FS-V21(R)(Main unit) is attached:FS-V21R/21G/21X (Main unit)FS-V21RP (Main unit)FS-V11/V12FS-V11P/V12PFS-V21RMFS-V22R/22G/22X (Expansion unit)FS-V22RP(Expansion unit)5 to 40 VDC12 to 24 VDC0 V0 V*FS-V21RM only.Ω or higherø3.9, 3-core x Brown/Blue/Black: 0.34 mm* FS-V21RM : ø3.9, 4-core xBrown/Blue: 0.34 mm Black/Orange: 0.18 mm922 ** The FS-V20Rdoes not have connecting cables.2 *Accessory: End unit Caution label x 2x 1* T he FS-V10 does not have connecting cables.*F S-V11 only0 V*FS-V11P onlyFS-V1FS-V1P(External calibration input circuit)FS-V11/V11PFS-V1/V1Pø3.9, 3-core x Brown/Blue/Black: 0.34 mm 2Accessory: Mounting bracket x 1When the mounting bracket (Optional)FS-V11 is attached:When the mounting bracket (Optional)FS-V1(P)is attached:ø3.9, 5-core x Brown/Blue: 0.34 mm 22Accessory: Mounting bracket x 1Rear of mounting bracketEnd unit (Optional)OP-26751DIN-rail mounting*When several units are connected* The above is for the FS-T2 and M2.。

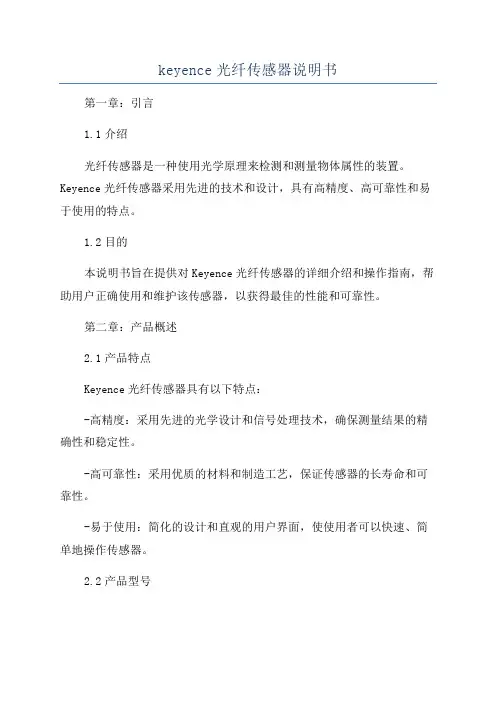

keyence光纤传感器说明书第一章：引言1.1介绍光纤传感器是一种使用光学原理来检测和测量物体属性的装置。
Keyence光纤传感器采用先进的技术和设计，具有高精度、高可靠性和易于使用的特点。
1.2目的本说明书旨在提供对Keyence光纤传感器的详细介绍和操作指南，帮助用户正确使用和维护该传感器，以获得最佳的性能和可靠性。
第二章：产品概述2.1产品特点Keyence光纤传感器具有以下特点：-高精度：采用先进的光学设计和信号处理技术，确保测量结果的精确性和稳定性。
-高可靠性：采用优质的材料和制造工艺，保证传感器的长寿命和可靠性。
-易于使用：简化的设计和直观的用户界面，使使用者可以快速、简单地操作传感器。
2.2产品型号Keyence光纤传感器提供多种型号和规格，以满足不同应用需求。
用户可以根据具体应用场景选择合适的型号和规格。
第三章：安装和连接3.1安装要求在安装Keyence光纤传感器之前，请按照以下要求进行准备：-确保安装基座牢固可靠，以保证传感器的稳定性。
-避免在强光照射或震动较大的环境中安装传感器，以避免误测或损坏。
-避免在有腐蚀性气体或液体的环境中使用传感器，以免损坏。
3.2连接方法根据Keyence光纤传感器的具体型号和规格，连接方式可能有所不同。
用户需要参考产品说明书中的连接图和说明，正确连接传感器和其他设备。
第四章：操作指南4.1传感器调试在使用Keyence光纤传感器之前，用户需要进行调试和校准，以确保传感器的正常工作。
根据具体型号和规格，调试步骤可能有所不同，用户应该参考产品说明书中的操作指南进行调试。
4.2参数设置Keyence光纤传感器提供多种参数设置选项，以适应不同的应用需求。
用户可以根据实际情况进行参数设置，以满足具体的应用要求。
4.3故障诊断和排除在使用Keyence光纤传感器时，可能会遇到一些故障或问题。
本章将提供一些常见的故障诊断和排除方法，以帮助用户解决问题。
第五章：维护和保养5.1清洁定期清洁Keyence光纤传感器是保持其精度和可靠性的重要步骤。

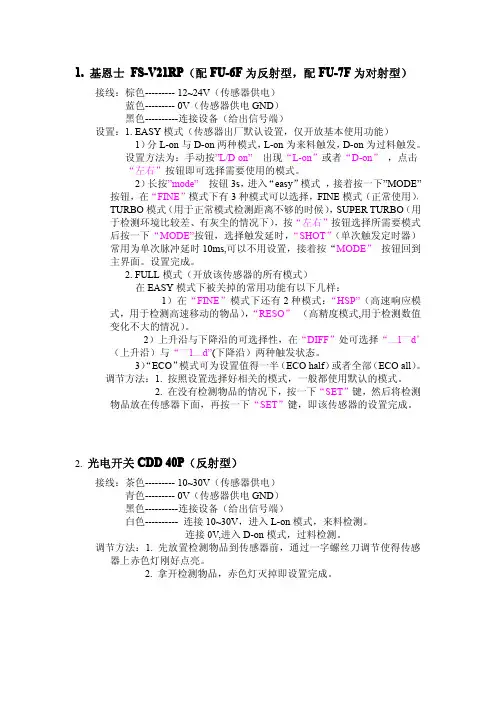

1.基恩士FS-V21RP（配FU-6F为反射型，配FU-7F为对射型）接线：棕色---------12~24V（传感器供电）蓝色---------0V（传感器供电GND）黑色----------连接设备（给出信号端）设置：1.EASY模式（传感器出厂默认设置，仅开放基本使用功能）1）分L-on与D-on两种模式，L-on为来料触发，D-on为过料触发。
设置方法为：手动按”L/D on”出现“L-on”或者“D-on”，点击“左右”按钮即可选择需要使用的模式。
2）长按”mode”按钮3s，进入“easy”模式，接着按一下”MODE”按钮，在“FINE”模式下有3种模式可以选择，FINE模式（正常使用），TURBO模式（用于正常模式检测距离不够的时候），SUPER TURBO（用于检测环境比较差、有灰尘的情况下），按“左右”按钮选择所需要模式后按一下“MODE”按钮，选择触发延时，“SHOT”（单次触发定时器）常用为单次脉冲延时10ms,可以不用设置，接着按“MODE”按钮回到主界面。
设置完成。
2.FULL模式（开放该传感器的所有模式）在EASY模式下被关掉的常用功能有以下几样：1）在“FINE”模式下还有2种模式：“HSP”（高速响应模式，用于检测高速移动的物品），“RESO”（高精度模式,用于检测数值变化不大的情况）。
l——d”2）上升沿与下降沿的可选择性，在“DIFF”处可选择“——（上升沿）与“——l——d”(下降沿）两种触发状态。
3）“ECO”模式可为设置值得一半（ECO half）或者全部（ECO all）。
调节方法：1.按照设置选择好相关的模式，一般都使用默认的模式。
2.在没有检测物品的情况下，按一下“SET”键，然后将检测物品放在传感器下面，再按一下“SET”键，即该传感器的设置完成。
2.光电开关CDD40P（反射型）接线：茶色---------10~30V（传感器供电）青色---------0V（传感器供电GND）黑色----------连接设备（给出信号端）白色----------连接10~30V，进入L-on模式，来料检测。
