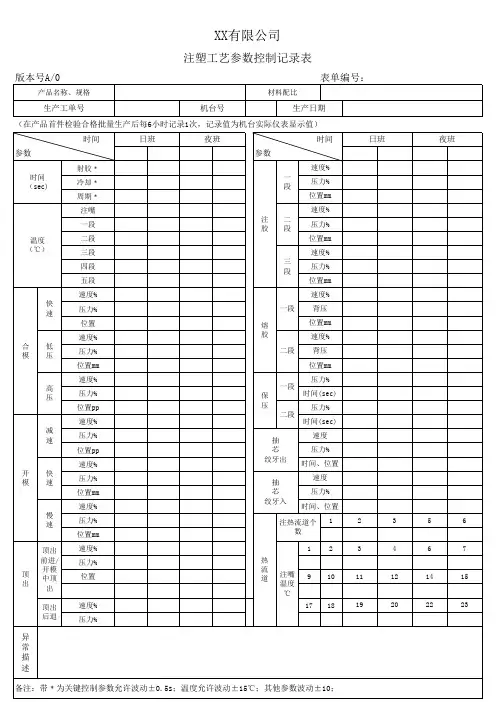

注塑工艺参数控制记录表

常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。

但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。

高温下水分对PC特别有害。

在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。

干燥效果的快速检验法，是在注塑机上采用“对空注射”。

3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。

4、由于粘度高，注射压力较高，一般控制在80～120MPa。

对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。

保压压力为80～100MPa。

5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。

6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。

PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

聚丙烯（PP）料筒温度喂料区 30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴 220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1 熔料温度 220～280℃料筒恒温 220℃模具温度 20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压 5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量 2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩
率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内
浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时
段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀 .。

一汽 - 大众FAW-VolkswagenWerkzeug-Nr.:模具号:Maschinentyp :机器型号：Schließkraft :锁模力：Tonnen吨mm 毫米Kernzüge :？Matrize 型腔Fach Kern 型芯Fach Formtemperatur :成型温度：Matrize 型腔 °C Kern 型芯 °C Zylindertemperatur :料筒温度：Zone 1 °C Zone 2 °C Zone 3°C Zone 4 °C Zone 5 °C Zone 6°C Zone 7°C Zone 8°C Heißläufertemperatur :熔化温度°CMassedruck (max) :塑化压力Bar Bar Umschaltpunkt :保压切换mm mm Kühlzeit :冷却时间：sek sek Dosierweg :计量行程：mm Schneckenrückzug :螺杆回塑行程：mm vor Pl.nach Pl.Einspritzprofil : 1.Stufe mm/s bis mm 填充参数2.Stufe mm/s bis mm3.Stufe mm/s bis mm4.Stufe mm/s bis mm5.Stufe mm/s bis mm6.Stufe mm/s bismm Nachdruckprofil : 1.Stufe sek bar 保压参数2.Stufe sek bar3.Stufe sek bar4.Stufe sek bar5.Stufe sek bar6.Stufesek barSchneckendrehzahl :螺杆转速U/min barNadelverschlußdüsen :fach sekmm 阀式热咀：Düse1Düse2Düse3Düse4Düse5Düse6Düse7Düse8öffnen 开启schließen 关闭öffnen 开启schließen 关闭Düse9Düse10Düse11Düse12Düse13Düse14Düse15Düse16öffnen 开启schließen 关闭öffnen 开启schließen 关闭Bemerkungen 备注 :注塑工艺参数表Einstellprotokoll für SpritzgiesswerkzeugeTeil-Benennung:零件名称：Regelkreise Umschaltdruck :保压切换压力Massepolster :料量Einspritzzeit :注塑时间：Zylinderdurchmesser :螺杆直径：Materialbezeichnung :材料：Staudruck :背压。

注塑工艺参数假如您有一间注塑厂，厂里有io个技术人员，个个牛气冲天谁也不服谁，怎么判断他们的工艺水平呢？•取正常生产中的产品40模。

•找一个精度为三位数的电子秤。

•利用公式计算波动系数：CV=标准离差/均值根据波动系数就可以进行能力评价等级波动系数工艺评价1 0.01-0.1% 精密成型2 0.1~0.32% 质量好，稳定性高3 0.32~l% 工艺较差，稳定性一般4 >1% 次品率高，不可接收波动系数的计算:注塑工艺波动系数序号#1 #3 #4 序号#1 #3 #4 重量(g)离差离差平方和重量(g)离差离差平方和1 99.55 -0.228 0.052 21 99.65 -0.128 0.0162 99.89 0.112 0.013 22 99.79 0.012 0.0003 99.54 -0.238 0.057 23 99.59 -0.188 0.0354 99.69 -0.088 0.008 24 99.89 0,112 0.0135 99.98 0.202 0.041 25 99.92 0.142 0.0206 99.57 -0.208 0.043 26 99.68 -0.098 0.0107 99.62 -0.158 0.025 27 99.68 -0.098 0.0108 100 0.222 0.049 28 99.91 0.132 0.0179 99,96 0.182 0.033 29 99.94 0.162 0.02610 99.8 0.022 0.000 30 99.82 0.042 0.00211 99.81 0.032 0.001 31 99.85 0.072 0.00512 99.67 -0.108 0.01213 99.69 -0.088 0.00814 99.88 0.102 0,01015 99.59 -0.188 0.03516 99.79 0.012 0.00017 99.83 0.052 0.00318 99.55 -0.228 0.05219 99.89 0.112 0,01320 99.92 0.142 0.020 平均值99.76 0.024#2 平均值99.78 #5 方差0.021#6 标准差0.145 32 99.57 -0.208 0.043 33 99.88 0.102 0.01034 99.92 0.142 0.02035 99.89 0.112 0.01336 99.84 0.062 0.00437 99.93 0.152 0.02338 99.59 -0.188 0.03539 99.59 -0.188 0.03540 99.96 0.182 0.033 平99.79 0.019 均值#7 变异系数（%）0.146在#1红色格子里面输入40模产品重量。

各种塑料注塑工艺分析高密度聚乙烯( HDPE)料筒温度喂料区30〜50C( 50C)区 1 160 〜250°C( 200°C)区 2 200 〜300C( 210C)区 3 220 〜300C( 230C)区 4 220 〜300C( 240C)区 5 220 〜300C( 240C) 喷嘴220 〜300C( 240C) 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1 到100：1 熔料温度220 〜280C料筒恒温220C 模具温度20 〜60C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MPa( 800〜1400bar )；一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％〜60％背压 5 〜20MP(a 50〜200bar )；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m/s )是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5〜4D (最小值〜最大值)；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mrp取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80C的温度下烘干1h就可以回收率可达到100％回收收缩率1.2〜2.5 %;容易扭曲；收缩程度高；24h后不会再收缩(成型后收缩)浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊(L: D= 25: 1),直通喷嘴，止逆阀二、聚丙烯( PP)料筒温度喂料区30〜50C( 50C)区1160〜250C( 200C)区2200〜300C( 220C)区3220〜300C( 240C)区4220〜240C)区5220〜C(240C)喷嘴220〜300C( 240C)括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1 到100：1熔料温度220〜280C料筒恒温220°C模具温度20〜70 C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MP（a800〜1400bar）；一些薄壁包装容器除外可达到180MPa （1800bar）保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％〜60％背压 5 〜20MPa（50 〜200bar ）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为 1.3m/s ）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5〜4D （最小值〜最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mi，i取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80C的温度下烘干1h就可以回收率可达到100％回收收缩率1.2〜2.5 %;收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L: D= 25: 1）,直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30〜50C( 50C)区1160〜250C(200C)区2200〜C(210C)区3220〜C(230C)区4220〜C(230C)区5220〜C(230C)喷嘴220〜300C( 230C)括号内的温度建议作为基本设定值，行程利用率为35%和65%，模件流长与壁厚之比为50: 1 到100: 1熔料温度220 〜280C料筒恒温220C模具温度15 〜50C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MP（a800〜1400bar ）行程利用率为 35%和 65%，模件流长与壁 保压压力 注射压力的30%〜60%;相对较短的保压时间背压 5 〜10MP &50〜100bar ）;在背压太低的地方，熔料中易产生气泡（制 品中有灰黑纹路）注射速度 普遍较快， 多级注射以制品形状为依据; 对薄壁的包装容器应该尽可 能快，必要时使用蓄能器螺杆转速 高螺杆转速（最大线速度为 1.3m/s ）是允许的; 但为取得好的效果， 塑化过程应该缓慢同冷却时间一样计量行程0.5〜4D （最小值〜最大值）；4D 的计量行程为熔料提供足够长的 驻留时间是很重要的 残料量 2〜8mm 取决于计量行程和螺杆转速预烘干 不需要；如果贮藏条件不好，在 80C 的温度下烘干1h 就可以回收率 可达到 100%回收收缩率 0.3 %〜0.6%浇口系统 点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横 截面为足够 机器停工时段 无需用其它材料进行专门的清洗工作；PS 耐温升料筒设备 标准螺杆，直通喷嘴，止逆阀厚之比为 50：1 到 100：1熔料温度 210〜220C料筒恒温 120C模具温度 30〜60 E注射压力 80 〜160MPa （800〜1600bar ）保压压力 不可设置太高，注射压力的 40〜60%，以模件和浇口为依据背压 鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制） 比从料筒加热圈产生的热量更好； 背压不超过 30MPa （ 300bar ）注射速度 不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的 地方，应绝对需要多级注射速度螺杆转速 使用允许的最低设置，最大速度折合线速度为 0.2m/s ；如果必要， 延迟塑化以确保在冷却时间长的情况下， 计量操作在低螺杆转速时能在冷却时间 结束前完成；需要高扭矩并保持均匀计量行程 1.0 〜3.5D残料量 应较小：1〜5mm 取决于计量行程和螺杆直径；螺杆在安装料筒时 确保最小配合预烘干 如果贮藏条件不好，在70C 的温度下烘干1h 就可回收率 允许在材料没有热分解的状态下再生利用 喂料区 30 〜50C( 50C)区1 140 〜160C( 150C)区2 165 〜180°C( 170°C) 区3 180 〜210C( 190C)区4 180 〜 210C( 200C)区5 180 〜 210C( 200C)喷嘴 180 〜 210C( 200C)四、聚氯乙烯－未增塑（ PVC －U ）料筒温度 括号内的温度建议作为基本设定值，收缩率0.5 %〜0.7 % 浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2〜3mm然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160C，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30〜50r(50r)区1140〜160r(150r)区2150〜180r(165r)区3160〜220r(180r)区4160〜220r(190r)区5160〜220r(190r)喷嘴160〜220r(200r)括号内的温度建议作为基本设定值，行程利用率为35%和65%，模件流长与壁厚之比为50：1 到100：1熔料温度200〜220C料筒恒温120C模具温度30〜50 E注射压力80 〜120MPa（800〜1200bar）保压压力注射压力的30%〜60% 背压 5 〜10MPa（50〜100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0 〜3.5D残料量 2 〜6mr p取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70r的温度下烘干ih就可回收率允许在材料没有热分解的状态下再生利用收缩率 1 %〜2.5%浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6)料筒温度喂料区60〜90r(70r)区1230〜240r(240r)区2230〜240r(240r)区3240〜250r(250r)区4240〜250r(250r)区5240〜250r(250r)喷嘴230〜240r(250r)行程利用率为 35％和 65％，模 括号内的温度建议作为基本设定值， 行程利用率为 35％和 65％，模 件流长与壁厚之比为 50：1 到 100：1喂料区和区 1 的温度是直接影响喂料效率，提高这些温度可使喂料 更平均熔料温度 240〜250C料筒恒温 220°C模具温度 60〜100C注射压力 100〜160MP &1000〜1600bar ），如果是加工薄截面长流道制品 （如 电线扎带），则需要达到 180MPa （1800bar ）保压压力 注射压力的 50％；由于材料凝结相对较快，短的保压时间已足够。
