热硫化橡胶衬里防腐施工方案doc

橡胶衬里施工方案1. 引言橡胶衬里是一种广泛应用于各种工业设备和管道的防腐衬料材料。

橡胶衬里具有耐腐蚀、耐磨损、耐高温和良好的密封性能等特点，能够有效地保护设备和管道免受化学物质的侵蚀。

本文档旨在介绍橡胶衬里的施工方案，包括施工步骤、材料准备和施工要点等内容。

2. 材料准备在进行橡胶衬里施工之前，我们需要准备以下材料和设备：•橡胶衬里板：根据具体使用环境的温度、压力和介质特性选择合适的橡胶衬里板；•橡胶胶粘剂：选择与橡胶衬里板兼容的胶粘剂；•衬里板压玉：用于将橡胶衬里板与设备表面紧密结合；•清洁剂：用于清洁设备和管道表面，确保无油、无尘和无杂质；•工具：包括刷子、刮刀和辊子等用于施工的工具；•个人防护设备：包括口罩、手套和眼镜等。

3. 施工步骤3.1 清洁表面在施工之前，首先要将设备和管道表面进行彻底清洁。

使用清洁剂和刷子清洗表面，确保无油、无尘和无杂质。

清洁之后，用清水冲洗干净，并等待表面完全干燥。

3.2 切割衬里板根据实际需要，使用刀具将橡胶衬里板切割成合适的尺寸和形状。

确保衬里板的大小与设备或管道表面相匹配。

切割时要注意保持板材的完整性和平整性，以免影响施工效果。

3.3 涂覆胶粘剂在设备和管道表面均匀涂覆一层橡胶胶粘剂。

使用刷子或辊子将胶粘剂均匀地涂抹在表面上，确保完全覆盖。

胶粘剂的厚度应根据橡胶衬里板的厚度和介质特性来确定。

3.4 将衬里板固定到表面将切割好的橡胶衬里板迅速放置在涂有胶粘剂的设备或管道表面上。

确保衬里板与表面完全贴合，并用衬里板压玉将其压实。

压实时要均匀用力，以确保衬里板与表面之间没有气泡和缝隙。

3.5 检查施工质量待衬里板固定后，仔细检查施工质量。

检查衬里板与表面的贴合度和平整度，确保没有缺陷和松动。

如发现问题，及时修复并重新固定衬里板。

3.6 完成施工完成衬里板的固定后，等待胶粘剂完全干燥。

根据胶粘剂的要求，通常需要等待24小时以上。

在等待期间，确保施工现场干燥通风，并防止外界物体对施工区域的干扰。

化工防腐橡胶衬里施工技术天津市橡胶工业研究所 郭济中 叙述了对化工设备及管件进行橡胶衬里的方法、过程、检验等施工技术,旨在 能更加安全、可靠地使用化工防腐衬胶设备和管件。

关键词　衬胶　金属表面　硫化 化工设备在使用中经常接触液态或气态腐蚀性介质,因而会使金属壳体和部件受到严重腐蚀。

由于橡胶衬里具有独特的耐化学腐蚀性及其物理机械性能,所以衬胶设备是一种应用较广的化工防腐设备。

为充分发挥橡胶衬里的防护性能,必须正确地掌握衬里的施工技术。

1　衬胶前的准备工作 111设备的检查与预处理 衬胶前要仔细检查需衬胶的设备壳体。

焊接工作需全部完成,设备壳体和管口宜采用双面对接焊,焊缝应平整,无焊瘤和夹渣。

需衬胶的设备及管件的表面必须平整光滑,凹凸不超过3mm,衬里金属表面的焊缝高度不大于2mm。

焊缝与母材要呈圆滑过渡,壳体棱角部分必须打磨成圆弧,半径不小于3mm。

接管不得伸出设备内表面,其角焊缝应磨成圆弧过渡。

金属壳体衬胶前要完成试压工作。

衬胶的管、管件应便于施工和安装,最好预先装好固定;转动件需按图纸要求在衬胶前进行动平衡和静平衡试验。

衬胶前要求除净金属表面的锈蚀产物、氧化层、油脂和其它污垢,使表面无任何可见残留物,但应有一定的粗糙度。

为此,首先应使表面脱脂,而后进行喷砂处理。

脱脂可用汽油(表面的油类和润滑油类等含量较少时)或者用直接汽油在温度为130—140℃下保持2_3小时(表面的油类和润滑油类等含量较多时)。

若表面的油垢多且十分牢固时,可先用15%—18%浓度的盐酸脱脂,再用稀碱液处理,但这仅限于尺寸较小的设备。

喷砂处理可采用3号二氧化硅砂,压缩空气的压力为016_017M Pa,喷角为30_90℃,并不断晃动喷咀,喷砂后的金属表面应显金属光泽。

已处理的金属表面应保持清洁,尽快进行第一道刷浆,以防其在空气中暴露时间过长而又需重新处理。

112胶浆配制 将胶浆胶片剪成小条,在120号溶剂气油中浸泡溶胀后搅拌成糊状,按配方比例加入汽油,配制浓度为1∶4—1∶10的胶浆,置于阴凉处待用。

橡胶衬里施工方案1. 引言橡胶衬里是一种常用的材料，用于保护管道、储罐等设备的内壁免受化学物质的腐蚀和磨损。

本文将介绍橡胶衬里的施工方案，包括准备工作、施工方法和注意事项等。

2. 准备工作在开始施工之前，需要进行一些准备工作，确保施工过程顺利进行。

以下是准备工作的步骤：2.1 材料及工具准备•橡胶衬里材料•衬里胶粘剂•清洁剂•刷子和刮刀•打磨工具•铺设工具2.2 表面清洁在施工之前，需要彻底清洁待衬里的表面，以确保橡胶衬里能够充分附着。

2.3 检查和修复表面缺陷检查待衬里的表面，如果存在凹坑、裂缝或其他缺陷，需要进行修复。

修复方法可以包括填充和打磨等。

2.4 试验衬里胶粘剂在开始正式施工之前，要进行衬里胶粘剂的试验，以确保其适用于所选的橡胶衬里材料。

3. 施工方法在准备工作完成后，可以开始进行橡胶衬里的施工。

以下是施工的步骤：3.1 涂胶粘剂使用刷子或刮刀将衬里胶粘剂均匀涂抹在待衬里的表面上。

确保胶粘剂涂抹均匀，以实现最佳的附着性能。

3.2 铺设橡胶衬里在涂抹胶粘剂后的一段时间内，将橡胶衬里平铺在表面上。

确保橡胶衬里完全覆盖待衬里表面，并且没有皱折或空气泡。

3.3 粘合橡胶衬里使用辊轮或其他工具将橡胶衬里压紧，以确保其与表面充分粘合。

确保橡胶衬里与胶粘剂紧密接触，并且没有空隙。

3.4 清洁和修整在粘合橡胶衬里后，清洁并修整表面，以确保整个施工过程的美观和质量。

4. 注意事项在橡胶衬里施工过程中，需要注意以下事项，以确保施工质量和安全性：•使用合适的工具和设备，确保施工过程的安全性。

•严格按照施工工艺和制定的施工方案进行施工，不得随意更改。

•注意橡胶衬里材料的质量和储存条件，在施工之前进行检查。

•在施工过程中，遵循环保和安全规范，确保施工现场的安全和环保。

•在施工完成后，进行必要的检查和测试，确保施工质量达到预期要求。

结论本文介绍了橡胶衬里的施工方案，包括准备工作、施工方法和注意事项等。

只有在合理的准备和严格的施工管理下，才能确保橡胶衬里的施工质量和使用效果。

橡胶衬里施工技术方案橡胶衬里是一种防腐蚀、耐磨损的材料，广泛应用于各种化工设备、储罐、污水处理设备等。

橡胶衬里的施工技术方案包括以下几个方面：1.材料准备和预处理：首先，需要准备好所需的橡胶衬里材料，包括橡胶片、胶粘剂、填料等。

在施工前，需要对材料进行预处理，如将橡胶片放置在室内自然展开一段时间，使其回复弹性，避免在施工过程中产生变形或开裂。

2.衬里面板的制作：根据设备的尺寸和形状，将橡胶片切割成适当的尺寸，并按照设备内部的曲率进行修剪。

然后，将橡胶片用胶粘剂粘贴在金属板上，确保其与金属板紧密粘接。

3.衬里面板的安装：在进行面板安装前，需要先将设备表面清洁干净，确保无油污、灰尘等杂质。

将橡胶面板按照设备内部的形状和尺寸，一个个粘贴在设备表面，确保每个面板之间的缝隙均匀，并用压力机或胶棒加压，使其与设备表面紧密贴合，排除空气。

4.补强和修补：在施工过程中，有时会出现橡胶面板的破损或缺失，需要进行补强和修补。

一般采用补片的方法，将橡胶片按照破损部位的形状修剪成合适的尺寸，用胶粘剂粘贴在破损处，确保与原衬里面板紧密贴合。

5.焊接和密封处理：在一些需要连接或固定的部位，如法兰、排气口等，需要采用焊接或密封处理，以确保其密封性。

橡胶衬里可以使用热压机进行焊接，将衬里面板进行热熔处理，使其与金属接头紧密连接。

对于需要密封的部位，可以使用密封胶或胶粘剂，填补缝隙，确保密封效果。

6.耐磨层涂覆：为了增加橡胶衬里的耐磨性能，可以在衬里面板上涂覆一层耐磨层。

耐磨层可以采用橡胶胶粘剂、橡胶嵌入物、金属焊丝等材料制成。

将耐磨层涂覆在衬里面板上，使其具有更高的耐磨性。

7.质量检验和保养：在施工完成后，需要对衬里施工进行质量检验，检查施工过程中是否存在问题，如是否有漏胶、气泡、开裂等情况。

对于存在问题的部位，需要进行修补和处理。

施工完成后，还需要定期进行保养，检查衬里的状况，如有破损和老化等情况，及时进行修补或更换。

总之，橡胶衬里施工技术方案涉及材料准备、表面处理、面板制作与安装、补强与修补、焊接与密封处理、耐磨层涂覆和质量检验与保养。

橡胶衬里施工技术方案强烈推荐橡胶衬里作为常用的防腐材料，被广泛应用于化工、电力、冶金等各个行业。

其具有优异的性能，如耐腐蚀、耐磨损、耐高温、抗老化等，是一种性价比高的防腐材料。

为了保证橡胶衬里的防腐效果，施工过程中需要严格控制工艺和工作流程。

下面就橡胶衬里施工技术方案进行详细介绍。

一、前期准备工作：1. 地基处理：清洁表面，去除松散混凝土、油污、灰尘及其他物质。

2. 基层处理：腐蚀采取除锈、打磨、喷砂等方法，切割吊顶防水被面，清理零散构件、扳手盖等遮蔽物。

3. 清洗处理：使用清洗剂洗刷地面，并彻底清洗积水沟，排干道中杂物及污水。

4. 水泥垫层：在混凝土地面上依次进行水泥砂浆、耐酸砂浆、普通砂浆层的抹灰和压平，保证基础整体性能。

5. 预埋件处理：钢筋预埋件洗刷去锈、涂刷防锈油。

二、胶皮材料施工：1. 混合胶料：按比例将A、B两部分胶料进行搅拌，保持混合均匀，避免过量混合。

2. 手工绕线：将胶皮材料绕于管件内，两层钢丝网套入，管道内外对接处喷1~2次涂料。

3. 机械绕线：将机械绕线机器的引线接通，将胶；皮材料由机器带动，绕于管件内，两层钢丝网套入，管道内外对接处喷1~2次涂料。

4. 填充胶料：用不锈钢填充器将胶皮材料中的气泡、缝隙等填满，确保胶皮材料等厚度，表面平滑饱满。

填缝时要注意不要引起反弹，应将填缝杆理直、理顺、实满，每次压实找平后即可填下一缝。

三、橡胶衬里辅料施工：1. 胶皮材料：经过再次混合后，进行单层或者双层涂敷，干燥过程中避免阳光直射或暴雨、强风等。

要按规定时间涂干第一层，然后再涂第二层着量，一定要保证厚度规格。

2. 过度滑线：将待处理管道端口用自攻螺丝固定钢片，然后用电动机将钢片全长套在管子上，确保钢片与管口连接紧密，然后使用过度滑线器进行滑线。

3. 开始衬里：衬里时应将衬材的塑化剂分装并注入胶皮材内，再将其放入被衬物内，用麻袋翻折，将胶皮材料周围的空气从中隔离出来，保证衬材将物体内的空气隔绝。

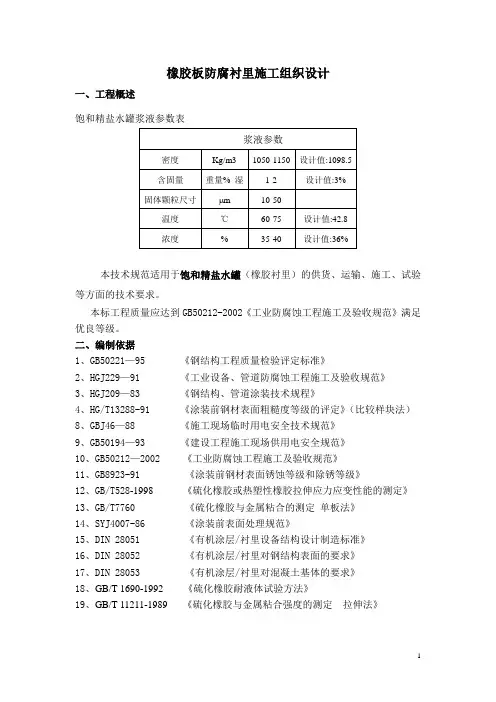

橡胶板防腐衬里施工组织设计一、工程概述饱和精盐水罐浆液参数表本技术规范适用于饱和精盐水罐（橡胶衬里）的供货、运输、施工、试验等方面的技术要求。

本标工程质量应达到GB50212-2002《工业防腐蚀工程施工及验收规范》满足优良等级。

二、编制依据1、GB50221—95 《钢结构工程质量检验评定标准》2、HGJ229—91 《工业设备、管道防腐蚀工程施工及验收规范》3、HGJ209—83 《钢结构、管道涂装技术规程》4、HG/T13288-91 《涂装前钢材表面粗糙度等级的评定》（比较样块法）8、GBJ46—88 《施工现场临时用电安全技术规范》9、GB50194—93 《建设工程施工现场供用电安全规范》10、GB50212—2002 《工业防腐蚀工程施工及验收规范》11、GB8923-91 《涂装前钢材表面锈蚀等级和除锈等级》12、GB/T528-1998《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》13、GB/T7760 《硫化橡胶与金属粘合的测定单板法》14、SYJ4007-86 《涂装前表面处理规范》15、DIN 28051 《有机涂层/衬里设备结构设计制造标准》16、DIN 28052 《有机涂层/衬里对钢结构表面的要求》17、DIN 28053 《有机涂层/衬里对混凝土基体的要求》18、GB/T 1690-1992 《硫化橡胶耐液体试验方法》19、GB/T 11211-1989 《硫化橡胶与金属粘合强度的测定拉伸法》三、目的本施工组织设计主要内容包括施工平台搭建、衬里壳体的母材验收标准、喷砂施工、以及橡胶内衬施工、各种措施等。

四、施工组织机构设置为配合贵方圆满完成该项工程，我们精心设计、合理选材、严密施工，以期达到延长产品使用寿命，减少维修次数，降低运营成本的目的，从而增强企业的社会效益和经济效益。

1、机构设置图：（见下图）2、项目经理岗位责任制：2.1组织现场的施工工作。

2.2组织监督现场召开每日工作会议，并做好会议记录。

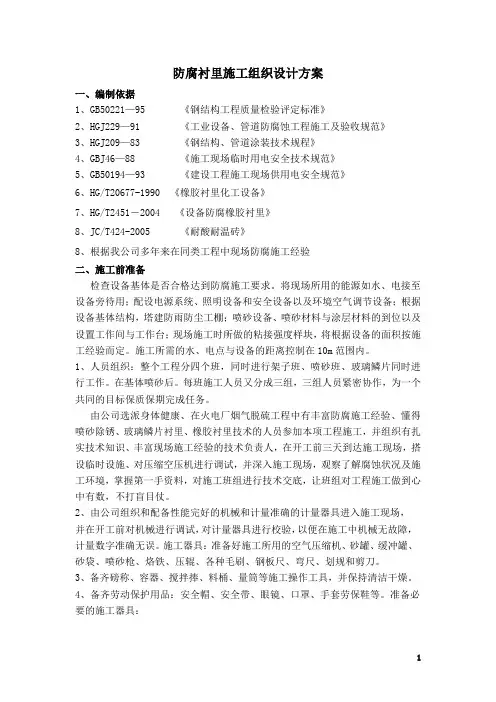

防腐衬里施工组织设计方案一、编制依据1、GB50221—95 《钢结构工程质量检验评定标准》2、HGJ229—91 《工业设备、管道防腐蚀工程施工及验收规范》3、HGJ209—83 《钢结构、管道涂装技术规程》4、GBJ46—88 《施工现场临时用电安全技术规范》5、GB50194—93 《建设工程施工现场供用电安全规范》6、HG/T20677-1990 《橡胶衬里化工设备》7、HG/T2451－2004 《设备防腐橡胶衬里》8、JC/T424-2005 《耐酸耐温砖》8、根据我公司多年来在同类工程中现场防腐施工经验二、施工前准备检查设备基体是否合格达到防腐施工要求。

将现场所用的能源如水、电接至设备旁待用；配设电源系统、照明设备和安全设备以及环境空气调节设备；根据设备基体结构，塔建防雨防尘工棚；喷砂设备、喷砂材料与涂层材料的到位以及设置工作间与工作台；现场施工时所做的粘接强度样块，将根据设备的面积按施工经验而定。

施工所需的水、电点与设备的距离控制在10m范围内。

1、人员组织：整个工程分四个班，同时进行架子班、喷砂班、玻璃鳞片同时进行工作。

在基体喷砂后。

每班施工人员又分成三组，三组人员紧密协作，为一个共同的目标保质保期完成任务。

由公司选派身体健康、在火电厂烟气脱硫工程中有丰富防腐施工经验、懂得喷砂除锈、玻璃鳞片衬里、橡胶衬里技术的人员参加本项工程施工，并组织有扎实技术知识、丰富现场施工经验的技术负责人，在开工前三天到达施工现场，搭设临时设施、对压缩空压机进行调试，并深入施工现场，观察了解腐蚀状况及施工环境，掌握第一手资料，对施工班组进行技术交底，让班组对工程施工做到心中有数，不打盲目仗。

2、由公司组织和配备性能完好的机械和计量准确的计量器具进入施工现场，并在开工前对机械进行调试，对计量器具进行校验，以便在施工中机械无故障，计量数字准确无误。

施工器具：准备好施工所用的空气压缩机、砂罐、缓冲罐、砂袋、喷砂枪、烙铁、压辊、各种毛刷、钢板尺、弯尺、划规和剪刀。

橡胶衬里工程施工方案为了达到预期的防腐效果，我们从用材，设计，施工到管理方面综合考虑。

正确造材，合理的设计，认真施工，妥善管理。

以期达到延长设备使用寿命，减少维修次数，降低经营成本的目地，从而有效地增强企业的社会效益与经济效益。

、编制依据：1、SHJ400乙86《涂装前钢材表面处理规范》2、HGJ229-91《工业设备，管道防腐蚀工程施工及规范》3、GB8923《涂装前钢材表面锈蚀等级和除锈等级》4、HG/T20677-1990《橡胶衬里化工设备》5、HGJ33-91《衬里钢壳设计规定》6、我公司在同类工程中的施工经验。

二、开工前的准备：1 、材料组织：防腐蚀工程的选材直接关系到工程的使用寿命，因此一定要按照腐蚀介质的程类和特征，工程的重要程度，作用部位的大小，物理机械作用的实际情况，结合材料的耐腐蚀性能及特点，合理的选用．我们的选材原则是：A：材料的物理，化学性能满足设计要求．B：材料的耐蚀，耐候性佳．C：总的经济效果优越．内壁采用喷砂除锈，然后衬丁基橡胶板。

2、人员组织：在开工前组织有领导能力，管理能力，组织能力和丰富现场施工经验的人担任项目经理，选派有丰富施工经验，有扎实的技术理论知识的工程师担任技术负责人，在开工前组建技术领导小组，组织图纸的自审及会审，并拟定参加工程施工的劳动组织，由技术领导小组织对施工班组进行技术交底．3、机具组织：在开工前对计量器具进行校验，对机械进行安装调试，以便使开工后的计量数字准确无误，机械无故障。

拟投入工程的主要机具一览表序号名称91011121314 搅拌机7.5KW 轴流风机电火花测漏仪6m3/mm 空压机砂罐气体缓冲罐工具车手提砂轮机操作平台直尺剪刀坡口刀钢卷尺白布数量2台2台1台4台4台4台5辆20台1台10 把20 把20 把20 把10 卷产地武汉北京天津蚌埠自制自制四川石家庄石家庄石家庄郑州上海徐州性能完好完好完好完好完好完好完好完好完好完好完好完好完好注：以上工具用量可根据现场实际情况增减。

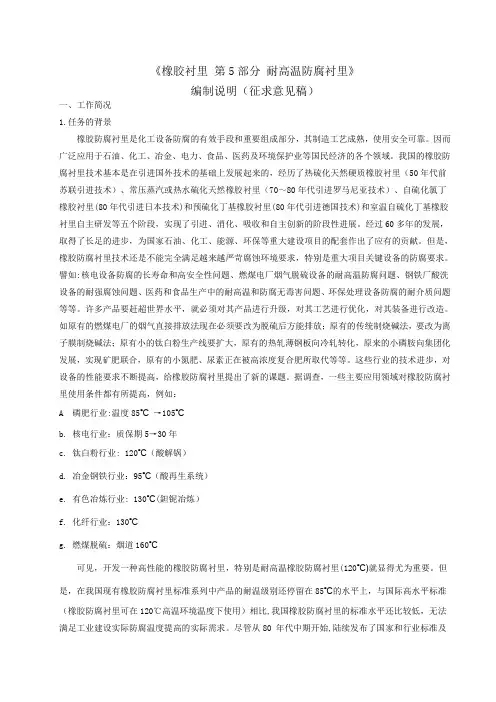

《橡胶衬里第5部分耐高温防腐衬里》编制说明（征求意见稿）一、工作简况1.任务的背景橡胶防腐衬里是化工设备防腐的有效手段和重要组成部分，其制造工艺成熟，使用安全可靠。

因而广泛应用于石油、化工、冶金、电力、食品、医药及环境保护业等国民经济的各个领域。

我国的橡胶防腐衬里技术基本是在引进国外技术的基础上发展起来的，经历了热硫化天然硬质橡胶衬里（50年代前苏联引进技术）、常压蒸汽或热水硫化天然橡胶衬里（70～80年代引进罗马尼亚技术）、自硫化氯丁橡胶衬里(80年代引进日本技术)和预硫化丁基橡胶衬里(80年代引进德国技术)和室温自硫化丁基橡胶衬里自主研发等五个阶段，实现了引进、消化、吸收和自主创新的阶段性进展。

经过60多年的发展，取得了长足的进步，为国家石油、化工、能源、环保等重大建设项目的配套作出了应有的贡献。

但是，橡胶防腐衬里技术还是不能完全满足越来越严苛腐蚀环境要求，特别是重大项目关键设备的防腐要求。

譬如:核电设备防腐的长寿命和高安全性问题、燃煤电厂烟气脱硫设备的耐高温防腐问题、钢铁厂酸洗设备的耐强腐蚀问题、医药和食品生产中的耐高温和防腐无毒害问题、环保处理设备防腐的耐介质问题等等。

许多产品要赶超世界水平，就必须对其产品进行升级，对其工艺进行优化，对其装备进行改造。

如原有的燃煤电厂的烟气直接排放法现在必须要改为脱硫后方能排放；原有的传统制烧碱法，要改为离子膜制烧碱法；原有小的钛白粉生产线要扩大，原有的热轧薄钢板向冷轧转化，原来的小磷胺向集团化发展，实现矿肥联合，原有的小氮肥、尿素正在被高浓度复合肥所取代等等。

这些行业的技术进步，对设备的性能要求不断提高，给橡胶防腐衬里提出了新的课题。

据调查，一些主要应用领域对橡胶防腐衬里使用条件都有所提高，例如：A 磷肥行业:温度85℃→105℃b. 核电行业：质保期5→30年c. 钛白粉行业: 120℃（酸解锅）d. 冶金钢铁行业：95℃（酸再生系统）e. 有色冶炼行业: 130℃(鉭铌冶炼）f. 化纤行业：130℃g. 燃煤脱硫：烟道160℃可见，开发一种高性能的橡胶防腐衬里，特别是耐高温橡胶防腐衬里(120℃)就显得尤为重要。

热硫化橡胶板衬里防腐施工方案1.目的规范热硫化橡胶衬里各道工序作业.2.适用范围本工艺规程适用于硫化罐硫化，本体硫化,常压蒸汽、热水硫化橡胶衬里。

3.引用标准GB18241.1—2001 橡胶衬里第一部分设备防腐衬里HGJ32—90 橡胶衬里化工设备4.职责技术部：负责控制工艺规程实施过程中的可操作性及工艺修订工作。

质检部:负责各道工序质量控制,协助工艺规程修订.生产部：负责工艺规程的实施工作,并及时反馈意见，协助工艺规程修订.5。

热硫化橡胶衬里工艺流程钢体检查处理胶板准备喷砂下料涂刷胶浆底层贴衬检查处理检查处理面层贴衬硫化检查处理验收入库6。

橡胶衬里设备检查处理6.1橡胶衬里设备、管道及管件结构设计制作应符合HGJ32-90标准中第4条规定。

6.2橡胶衬里设备金属壳体的制造、试验及验收执行HGJ32—90标准中第5条规定。

6。

3新制设备钢板表面应符合GB8923—88标准中A、B两种表面要求。

6。

4橡胶衬里设备壳体表面缺陷足以影响衬里质量时,必须在衬里施工前进行补焊、打磨处理。

6.5受压设备及真空设备壳体缺陷必须在衬里施工前全部进行补焊、打磨处理.6。

6橡胶衬里设备应符合图纸设计要求，并在衬里施工前完成所有检查、处理、验收工作。

6.7橡胶衬里设备设计时如需热处理,必须在衬里施工前按设计要求进行热处理。

6。

8一般如管件等衬里件衬里施工（喷砂)前进行应酸洗处理。

7。

胶浆制备工艺7.1使用设备：立式打浆机(防爆电机）7。

2胶浆制备前应检查胶浆胶片及溶剂质量。

7。

3胶浆制备条件见表1.7.4胶浆制备过程中应远离火源，并控制打浆机温度.7。

5胶浆制备完毕检查质量合格后，倒入专用密封容器以备使用。

8.衬里施工工艺8。

1一般要求8.1.1施工环境温度以15-30℃为宜,相对湿度不大于70％，温度低于15℃或不高于露点温度3℃时应采用增温措施,但不能使用明火，当温度高于35℃以上时应尽量缩短操作时间及避免阳光直照设备外壳.当相对湿度高于70%以上时应采用除湿措施。

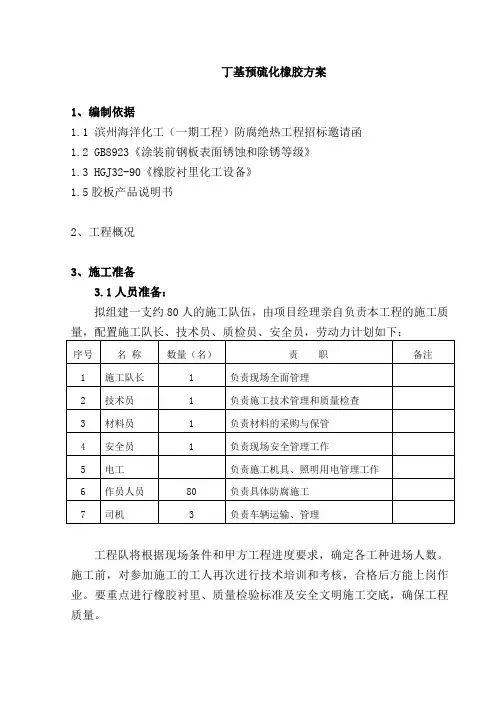

丁基预硫化橡胶方案1、编制依据1.1 滨州海洋化工（一期工程）防腐绝热工程招标邀请函1.2 GB8923《涂装前钢板表面锈蚀和除锈等级》1.3 HGJ32-90《橡胶衬里化工设备》1.5胶板产品说明书2、工程概况3、施工准备3.1人员准备：拟组建一支约80人的施工队伍，由项目经理亲自负责本工程的施工质量，配置施工队长、技术员、质检员、安全员，劳动力计划如下：工程队将根据现场条件和甲方工程进度要求，确定各工种进场人数。

施工前，对参加施工的工人再次进行技术培训和考核，合格后方能上岗作业。

要重点进行橡胶衬里、质量检验标准及安全文明施工交底，确保工程质量。

3.2施工机具3.3 计量、检测器具3.4材料准备3.4.1天然硬质橡胶板：应符合《化工设备衬里用未硫化橡胶板》（GB5575-85）的规定：橡胶类型：天然硬质橡胶硫化：未硫化密度：1.27±0.02邵氏硬度A：53±5拉伸强度：≥2Mpa拉断伸长率：≥500%最高适用温度：60℃抗剥离强度：3N/mm3.4.2胶浆胶：和胶板应为同一厂家配套产品，质量符合规范及厂家说明书的指标规定。

3.4.3溶剂汽油：应符合《溶剂油》（GB1922-80）的规定。

3.4.4 耐酸瓷板：采用150×150×30耐酸瓷板，耐酸瓷板要求形状规则，几何尺寸允许偏差为±2mm。

瓷板表面不得有缺角、裂缝和气孔等缺陷，表面颜色一致。

耐酸瓷板物理化学性能3.4.5 KPI粉料技术性能指标3.4.6硅酸钾技术性能指标3.4.7 E44环氧树脂的质量指标：外观：淡黄色至棕黄色透明粘厚液体。

环氧值：0.14～0.47当量/100mg。

软化点：12～20℃。

3.4.8 T31固化剂质量指标：粘度：1100～1300厘泊。

密度：1.08～1.09（25℃）。

胺值：460～480KOHmg/g。

3.4.9 玻璃纤维布：采用0.2mm中碱无捻无蜡粗纱玻璃纤维方格布，两边封边，经纬密度为6×6～8×8纱根数/cm2；出厂产品应有防潮措施。

橡胶衬里防腐方案⑴喷砂处理后的钢表面应当天涂刷或喷涂底漆。

但如果构件需衬胶的部位始终处于60%的相对空气湿度下，则可在喷砂和清洗刷后第一次漆。

⑵胶板的预处里：橡胶板使用麻质抹布和清洗剂彻底洗干净。

⑶胶粘剂配比胶粘剂 BS 的混合比例：重量比例体积比例溶剂 BS 100 千克 2.00 升促进剂- BS 9.0 千克0.12 升E 固化剂 3.4 千克0.06 升基体和橡胶板应分别用粘合剂 BS 涂刷两遍。

调配后使用时限：约 2 小时(20℃) 每次用量约： 200 克/平方米⑷涂刷工艺：基体和橡胶板应分别用粘合剂 BS 涂刷两遍。

调配后使用时限：约2 小时(20℃) 每次用量约: 200 克/平方米涂刷粘合剂时，相对空气湿度小于 75%，如未达到要求，须使用空气干燥机。

在涂刷粘合剂之后，粘贴之前应根据温度不同进行风干，在有张(拉)力的情况下粘贴橡胶板时，则应不论温度高低，一律风干 2 小时以上。

粘合剂必须涂刷得很均匀，防止有积集在一起的现象。

⑸胶板的粘贴：将有粘贴剂的橡胶板在风干之后平铺(无张力或拉扯)在基体上，然后用手轻轻摁压。

如表面比较光洁，则应将橡胶板用 30 毫米宽的辊子滚贴在基体上。

接缝和边角处应用3 毫米宽的小辊子用力压贴。

⑹边缝的连接橡胶板之间的连接应如下图所示进行：厚度小于2毫米的橡胶板之间的搭接厚度大于 2 毫米的橡胶板之间斜切边的搭接在搭接斜切边时，应注意接面的倾斜方向与介质的流向一致。

1、设备的表面处理：设备的表面处理是保证衬胶施工质量的重要环节，它对衬胶层的质量和使用寿命起着决定性作用。

处理后的表面应达到Sa2.5级除锈标准：即Sa2.5级，彻底除掉金属表面上的油脂、氧化皮、锈蚀产物等一切杂物。

表面无任何可见残留物，呈现均一定的金属本色、并有一定的粗糙度。

除锈后的表面应用干燥、洁净的空气吹扫干净，应在8小时之内涂刷第一胶浆，防止重新锈蚀。

2、胶板的外观质量检查：胶板不应有>0.5mm的外来杂质。

Q B中国XX集团企业(通用工艺)标准XXXX公司★防腐、油漆、绝热工程★QJ/JR（防腐）-04 橡胶衬里通用施工工艺2010—01—01发布2010—06—01实施发布橡胶衬里通用施工工艺1适用范围：本工艺适用于操作温度在0~+85℃，压力0.6Mpa范围内的石油化工设备、管道的橡胶衬里防腐蚀。

当在真空条件下使用时，最高使用温度为+65℃。

2施工准备：2.1材料要求：2.1.1胶板尺寸：厚度：2.0±0.3mm；3.0±0.5mm；宽度：不小于500mm；长度：不小于5000mm；注：长度不足5000mm而在2000mm以上者亦允许交货，但每批中不多于30%。

2.1.2胶板的性能（硫化胶）应符合表2.1.2中的规定。

硫化胶板性能表表2.1.22.1.3胶板外观质量应符合下列规定：2.1.3.1胶板不应有大于0.5mm的外来杂质。

2.1.3.2胶板表面允许有垫布本身粘附的线毛、线头，垫布折皱所成的印痕及因压延造成的水波纹，但该处的胶厚应在规定的公差范围内。

2.1.3.3胶板允许有2mm2以下的气泡存在，不大于5mm2的气泡在1m2的面积上每面不多于5个。

2.1.4在规定的存放条件下，硬胶、半硬胶、软胶的胶板六个月内不应产生自硫现象；胶浆胶在二个月内不应产生自硫现象。

2.1.5橡胶溶剂油应符合表2.1.5的规定。

2.1.6衬里用的原材料必须具有质量合格证明，证明书上应有胶板、配制胶浆用胶料出厂的年月日，必要时，应进行复验。

2.1.7不允许采用长期存放已有自硫现象的胶板。

2.1.8配制胶浆用胶片除应符合2.1.2、2.1.4、2.1.5的条文外，还应满足下列要求：2.1.8.1配制胶浆用胶片牌号一定要与胶板牌号配套使用,有条件时，应用同一橡胶厂生产的配套胶片及衬层胶板。

2.1.8.2配制胶浆用胶片应全部溶于溶剂中，不得出现结块、沉淀或翻花现象。

2.1.8.3配制好的胶浆应呈粘稠状液体，存放期间不呈凝胶状态。

橡胶衬里施工技术方案工程名称：热电联供车间阴、阳床内部衬胶编制单位：一、总则我公司以一流的产品质量、一流的技术，以客户至上的精神，保质保量的完成“热电联供车间阴、阳床内部衬胶”1.1根据“衬胶设备”1.2根据相关标准1.3根据贵公司各种胶板及内衬的施工规范。

工程概况：二、材料来源1.所有衬里的施工均由我公司承担。

2.所有材料将视我公司施工进度提前发至建设工地现场，提供合格证和发货清单给甲方，在甲方对其供货渠道和质量认可后方可开始施工。

3.材料经需方认可后存放于事先准备好的仓库中。

三、材料介绍1.预硫化丁基胶板性能预硫化丁基胶板 P-CIIR-28 2㎜，完全满足介质腐蚀耐磨损的要求，有关物理化学指标如下：橡胶衬里组分：橡胶衬里的物理性能：（预硫化丁基胶板P-CIIR-28）胶板物化性能表底涂材料的性能粘接剂材料性能：1．硫化丁基胶衬里工艺预硫化橡胶板衬里工艺规程1.目的规范预硫化橡胶板衬里各道工序作业。

2.适用范围预硫化橡胶板防腐衬里。

3.引用标准GB18241.1-2001 橡胶衬里第一部分设备防腐衬里HGJ32-1990 橡胶衬里化工设备4.职责技术部：负责控制工艺规程实施过程中的操作性及工艺修订工作。

质检部：负责各道工序质量控制，协助工艺规程修订。

生产部：负责工艺规程的实施工作，并及时反馈意见，协助工艺规程修订。

5.预硫化橡胶板衬里工艺流程钢体检查处理胶板准备喷砂胶粘剂制备下料清洗涂底涂料打毛清洗涂刷胶粘剂贴衬检查处理封口验收6.橡胶衬里设备检查处理6.1橡胶衬里设备、管道及管件结构设计制作应符合HGJ32-90标准中第4条规定。

6.2橡胶衬里设备金属壳体的制造、试验及验收执行HGJ32-90标准中第5条规定。

6.3新制设备钢板表面应符合GB8293-88标准中A、B两种表面要求。

6.4橡胶衬里设备壳体表面缺陷足以影响衬里质量时,必须在衬里施工前进行补焊、打磨处理。

6.5橡胶衬里设备应符合图纸设计要求，并在衬里施工前完成所检查、处理、验收工作。

橡胶衬里的施工方案
橡胶衬里是一种具有强大耐磨性和耐化学腐蚀的纸浆制品，广泛应用于化工、矿山、煤炭、电力、冶金、电子等行业中的输送设备和容器内衬、地面铺设等领域。

在进行橡胶衬里的施工方案时，需要按照以下步骤进行：
一、准备工作
1. 检查施工现场，确保环境干燥、清洁，并清除任何杂物。

2. 仔细检查设备和容器的表面，确保没有严重的破损和锈蚀，并进行必要的修复和处理。

二、基层处理
1. 将基层表面进行打磨、清洗，确保表面光滑、洁净。

2. 铺设防潮层，可采用防潮胶、环氧防潮底涂等材料，以提高橡胶衬里的附着力和耐候性。

三、橡胶衬里施工
1. 将橡胶衬片进行切割，按照设备和容器的尺寸进行定制，确保精准贴合。

2. 使用专用的橡胶胶水或胶粘剂，将橡胶片粘贴在基层表面上。

注意要均匀涂胶，避免出现气泡和空隙。

3. 在橡胶片表面进行压实，确保其与基层的贴合牢固。

4. 检查施工质量，修补可能存在的瑕疵和不平整处。

四、后期处理
1. 施工完毕后，需进行全面检查，确保橡胶衬里的质量符合要求。

2. 清理施工现场，清除任何杂物和残留胶水。

橡胶衬里施工方案的要点是确保基层表面的光滑洁净，橡胶衬片的粘贴牢固和无空隙，并进行全面的质量检查。

在施工中，应严格按照标准操作，确保施工质量，提高橡胶衬里的使用寿命和安全性。

第1篇一、工程概况本工程位于我国某市，主要针对某化工厂的管道、储罐等设备进行衬胶防腐处理。

工程目的是提高设备的使用寿命，防止介质腐蚀，确保生产安全。

衬胶防腐材料选用耐腐蚀、耐磨损、耐热、耐寒的橡胶材料。

本方案旨在为工程提供详细的施工指导，确保施工质量。

二、施工准备1. 施工组织成立衬胶防腐施工小组，明确各成员职责，确保施工顺利进行。

2. 材料准备（1）橡胶衬里：根据设备材质、工作介质、工作温度等因素选择合适的橡胶衬里材料。

（2）胶粘剂：选择与橡胶衬里材料相匹配的胶粘剂。

（3）辅助材料：切割机、砂纸、腻子、刷子、砂轮、防护用品等。

3. 施工工具（1）切割工具：钢锯、砂轮切割机、电锯等。

（2）打磨工具：砂纸、砂轮、磨光机等。

（3）涂刷工具：毛刷、滚筒、高压无气喷涂机等。

（4）防护用品：安全帽、防护眼镜、防尘口罩、防毒面具、手套、工作服等。

4. 施工现场（1）清理现场：对施工区域进行清理，确保无杂物、油污等。

（2）搭建脚手架：根据设备高度和施工要求，搭建稳固的脚手架。

（3）设置警示标志：在施工区域设置警示标志，提醒过往人员注意安全。

三、施工工艺1. 基层处理（1）表面处理：采用机械或手工方法，将设备表面锈蚀、油污、焊渣等清理干净。

（2）打磨：用砂纸或砂轮对处理后的表面进行打磨，使表面平整、粗糙度适中。

（3）涂底漆：在打磨后的表面涂刷底漆，提高附着力。

2. 橡胶衬里施工（1）切割橡胶衬里：根据设备尺寸和形状，将橡胶衬里切割成合适的形状。

（2）贴合：将切割好的橡胶衬里贴合在设备表面，确保贴合紧密、无气泡。

（3）固定：采用螺丝、胶粘剂等方法将橡胶衬里固定在设备表面。

（4）打磨：用砂纸或砂轮对贴合后的橡胶衬里进行打磨，使表面平整。

3. 胶粘剂施工（1）配制胶粘剂：按照产品说明书要求，将胶粘剂与固化剂按比例配制。

（2）涂刷胶粘剂：将配制好的胶粘剂均匀涂刷在橡胶衬里表面。

（3）固化：根据胶粘剂要求，在规定时间内进行固化。
