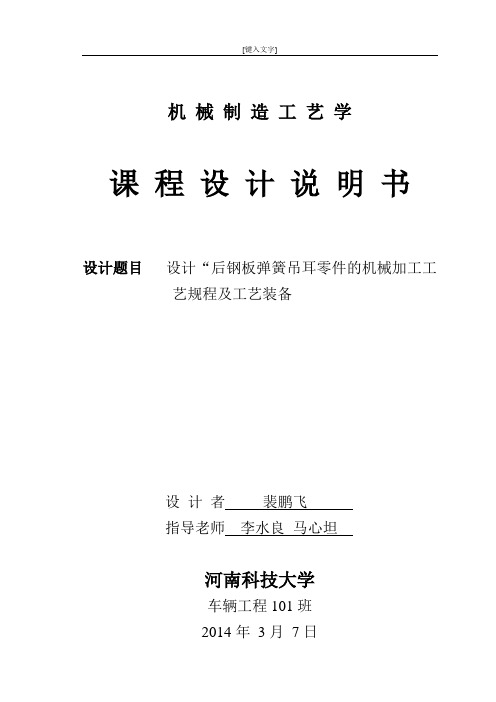

机械制造工艺学课程设计说明书设计题目设计“后钢板弹簧吊耳零件的机械加工工艺规程及工艺装备设计者裴鹏飞指导老师李水良马心坦河南科技大学车辆工程101班2014年3月7日机械制造工艺学课程设计任务书题目：设计“后钢板弹簧吊耳”零件的机制加工工艺规程及工艺装备（年产量为大批量）内容：1、待加工零件毛坯图1张2、机械加工工艺规程卡片1张3、夹具装配总图（一开图以上）2张4、夹具体零件图1张5、其它零件图1张6、课程设计说明书1份目录摘要 (3)1 绪论 (4)2 后钢板弹簧吊耳加工工艺规程设计 (5)2.1零件的分析 (5)2.1.1零件的作用 (5)2.1.2零件的工艺分析 (5)2.1.3弹簧吊耳零件的技术要求 (6)2.1.4工艺过程设计所应采取的相应措施 (6)2.2确定毛坯，绘制毛坯图 (7)2.2.1 确定毛坯的制造形式 (7)2.2.2 确定毛坯的尺寸公差和机械加工余量 (7)2.2.3吊耳毛坯尺寸公差及机械加工余量 (7)2.3后钢板弹簧吊耳加工定位基准的选择 (8)2.3.1粗基准的选择 (8)2.3.2精基准的选择 (9)2.3.3零件表面加工方法的确定，吊耳各表面加工方案 (9)2.4工艺路线的制定 (10)2.4.1 工艺方案一 (10)2.4.2 工艺方案二 (10)2.4.3 工艺方案的比较与分析 (11)2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (11)2.6确定切削用量及基本工时（机动时间） (12)2.7时间定额计算及生产安排 (13)2.8本章小结 (14)3 粗铣后钢板弹簧吊耳内侧端面夹具设计 (15)3.1粗铣后钢板弹簧吊耳内侧端面夹具设计 (15)3.2定位方案的分析和定位基准的选择 (15)3.3定位误差分析 (15)3.4铣削力与夹紧力计算 (16)3.5定向键与对刀装置设计 (17)3.6夹紧装置及夹具体设计 (18)3.7夹具设计及操作的简要说明 (19)3.8本章小结 (19)结论 (21)参考文献 (22)致谢 (23)摘要本次设计是对后钢板弹簧吊耳零件的加工工艺规程及一些工序的专用夹具设计。
后钢板弹簧吊耳工艺规程及夹具设计学生姓名 xxx学号 xxxxxx所属学院 xxxxxxxxxxx专业机械设计制造及其自动化班级机械设计16-2指导教师 xxxxx目录机械制造工艺学课程设计设计任务书序言 1一、零件的分析 2（一）零件的作用 2（二）零件的工艺分析 2二、工艺规程设计 4（一）确定毛坯的制造形式 4（二）基面的选择 4（三）制订工艺路线 4（四）机械加工余量、工序尺寸及毛坯尺寸的确定 5（五）确定切削用量及基本工时 5三、专用夹具设计 8（一）设计主旨 8（二）夹具设计 8总结 11致谢 12参考文献 13xxxxx机械电气化工程学院机械制造工艺学课程设计设计任务书设计题目：后钢板弹簧吊耳机械加工工艺规程及夹具设计（生产纲领中批或大批）设计内容：1、产品零件图 1张2、产品毛坯图 1张3、机加工工艺过程卡 1套4、机加工工序卡 1套5、夹具设计装配图 1份6、夹具设计零件图 1-10张7、课程设计说明书 1份班级 xxxxxx设计者 xxxx指导教师 xxxx2015年11月20日摘要此说明书是对后钢板弹簧吊耳零件的加工工艺规程及加工孔的专用夹具设计。
后钢板弹簧吊耳零件的主要加工表面是平面及孔。
由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。
所以本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。
基准选择是用后钢板弹簧吊耳圆端面作为粗基准，用后钢板弹簧吊耳圆端面与两个工艺孔作为精基准。
主要加工工序安排是先以后钢板弹簧吊耳外圆端面互为基准加工出端面，再以端面定位加工出工艺孔。
在后续工序中除个别工序外均用端面和工艺孔定位加工其他孔与平面。
整个加工过程均选用组合机床。
关键词后钢板弹簧吊耳，加工工艺，专用夹具序言夹具设计是在完成了机械制造工艺学，公差测量等等专业课之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。
{生产工艺技术}后钢板弹簧吊耳工艺设计说明书附工艺卡一、产品简介后钢板弹簧吊耳是一种用于吊装物体的金属零件，常用于汽车、机械等行业的装配过程中。
它由钢板经过冲压成形，具有轻巧、坚固和可靠的特点。
二、工艺流程1.材料准备：选择优质的高强度钢板作为原材料。
根据产品图纸和要求，将钢板切割成合适的尺寸和形状。
2.表面处理：对钢板进行酸洗处理，去除表面的氧化物和杂质，以提高表面质量和粘附力。
3.工装设计：根据产品图纸和要求，设计制作冲压模具和模具夹具，确保工艺的精度和效率。
4.冲压成形：将经过表面处理的钢板放入冲床中，通过冲压模具施加压力，使钢板按照产品图纸的形状和尺寸进行成形。
5.冲孔：根据产品要求，在钢板上进行冲孔处理，以便后续组装和连接。
6.清洗：将冲压成形的钢板进行清洗，去除冲床过程中产生的切屑和残留物，保证产品的整洁和质量。
7.表面处理：对清洗后的钢板进行防锈处理，以提高产品的抗腐蚀性能和表面光洁度。
8.检验：对成品进行严格的质量检验，包括外观质量、尺寸精度和冲孔位置等方面，确保产品符合技术要求。
三、工艺卡工艺卡是对整个工艺流程的详细记录和规范，包括每个工序的操作步骤、质量控制要点和注意事项等。
下面是后钢板弹簧吊耳的一份工艺卡示例：工序：冲压成形设备：冲床操作员：XXX日期：XXXX年XX月XX日产品：后钢板弹簧吊耳1.将经过表面处理的钢板放置在冲床上，调整模具的位置和夹具的固定度。
2.打开冲床电源，调整冲床的压力和行程，以适应钢板的厚度和冲孔要求。
3.进行冲压成形，注意观察冲床的运行情况和成形效果，及时调整和纠正。
4.冲床完成后，取出成品，并进行必要的清洗和防锈处理。
5.进行产品的质量检验，包括外观质量、尺寸精度和冲孔位置等方面。
6.合格产品进行包装，不合格产品返工或报废。
四、总结后钢板弹簧吊耳的生产工艺按照以上流程进行，能够保证产品的质量和性能。
工艺卡的使用和记录对于工艺的规范和改进具有重要意义，要经常总结经验教训，不断改进和优化工艺流程，提高产品的质量和生产效率。
171717机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第1页车间工序号工序名材料牌机30 粗铣、精铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗精铣∅60mm两外端面，保证两外端面粗糙度专用铣夹具，高速刚圆柱形铣刀169 33.4 0.08 3 1 2.3 0.51底图号 6.3，两外端面间距为76mm装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第2页车间工序号工序名材料牌机40 钻、扩、铰35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合钻床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 钻孔到Ø35mm，扩孔到Ø36.8mm，铰孔到专用钻夹具，麻花钻扩孔钻绞刀 150o锪钻233 25.6 0.45 1.25 1 0.94 0.54底图号Ø37mm，保证尺寸Ø37mm, 倒角1.5X30 ,保证内孔端面粗糙度1.6装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第3页车间工序号工序名材料牌机50 粗铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗铣R24两内侧面，保证尺寸77MM, 保证专用铣夹具，高速刚圆柱形铣刀169 1.5 0.08 1.5 1 2.3 0.51底图号两内侧端面粗糙度12.5装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第4页车间工序号工序名材料牌机60 粗铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗铣R24孔两外侧面，保证两外端面粗糙专用铣夹具，高速刚圆柱形铣刀169 1.5 0.08 1.5 1 2.3 0.51底图号度50装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第5页车间工序号工序名材料牌机70 钻、扩、铰35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合钻床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 钻孔到Ø28mm，扩孔到Ø29.8mm，铰孔到专用钻夹具，麻花钻扩孔钻绞刀 90o锪钻233 20.4 0.32 1.25 1 0.86 0.54底图号Ø30mm，保证尺寸Ø30mm, 倒角1X45 ,保证两外端面粗糙度6.3装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第6页车间工序号工序名材料牌机80 钻、扩、铰35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合钻床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 钻孔到Ø9mm, 扩孔到Ø10.5mm，保证两内专用钻夹具，麻花钻扩孔钻233 20.4 0.32 1.25 1 0.86 0.54底图号孔端面粗度12.5装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第7页车间工序号工序名材料牌机90 粗铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗铣宽度为4mm的开口槽，保证两端面粗专用铣夹具，高速刚锯片铣刀169 1.5 0.08 1.5 1 2.3 0.51底图号度50装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期17。

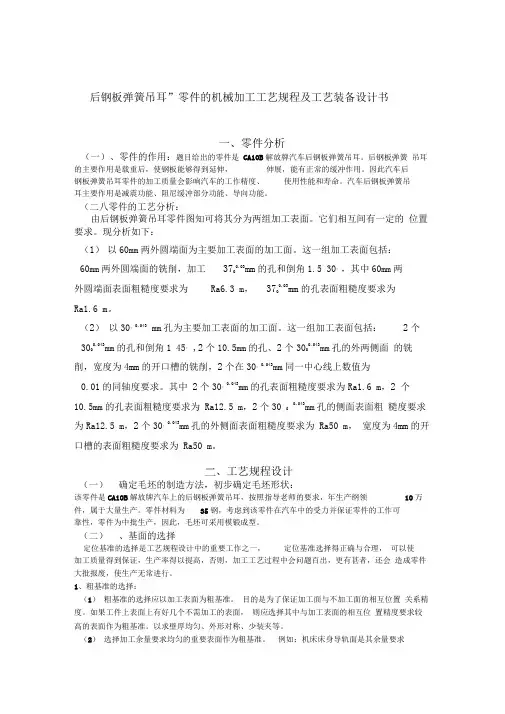

后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备设计书一、零件分析（一）、零件的作用：题目给出的零件是CA10B解放牌汽车后钢板弹簧吊耳。
后钢板弹簧吊耳的主要作用是载重后，使钢板能够得到延伸，伸展，能有正常的缓冲作用。
因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。
汽车后钢板弹簧吊耳主要作用是减震功能、阻尼缓冲部分功能、导向功能。
（二八零件的工艺分析：由后钢板弹簧吊耳零件图知可将其分为两组加工表面。
它们相互间有一定的位置要求。
现分析如下：（1）以60mm两外圆端面为主要加工表面的加工面。
这一组加工表面包括：60mm两外圆端面的铣削，加工3700.03mm的孔和倒角1.5 30°，其中60mm两外圆端面表面粗糙度要求为Ra6.3 m，3700.03mm的孔表面粗糙度要求为Ra1.6 m。
（2）以30°0.043 mm孔为主要加工表面的加工面。
这一组加工表面包括：2个3000.043mm的孔和倒角1 45° ,2个10.5mm的孔、2个3000.043mm孔的外两侧面的铣削，宽度为4mm的开口槽的铣削，2个在30°0.043mm同一中心线上数值为0.01的同轴度要求。
其中2个30°0.043mm的孔表面粗糙度要求为Ra1.6 m，2 个10.5mm的孔表面粗糙度要求为 Ra12.5 m，2个30 00.043mm孔的侧面表面粗糙度要求为Ra12.5 m，2个30°0.043mm孔的外侧面表面粗糙度要求为 Ra50 m，宽度为4mm的开口槽的表面粗糙度要求为 Ra50 m。
、工艺规程设计（一）确定毛坯的制造方法，初步确定毛坯形状：该零件是CA10B解放牌汽车上的后钢板弹簧吊耳，按照指导老师的要求，年生产纲领10万件，属于大量生产。
零件材料为35钢，考虑到该零件在汽车中的受力并保证零件的工作可靠性，零件为中批生产，因此，毛坯可采用模锻成型。
课程设计说明书题目：批量生产“后钢板弹簧吊耳”机加工工艺规程及专用夹具设计学院：机电工程学院专业班级：学生姓名：学号：指导教师：绪论机械的加工工艺及夹具设计是在完成了大三的全部课程之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。
机械加工工艺是实现产品设计，保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。
夹具又是制造系统的重要组成部分，不论是传统制造，还是现代制造系统，夹具都是十分重要的。
因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。
所以对机械的加工工艺及夹具设计具有十分重要的意义。
通过这次课程设计，可对以前学过的课程进行一次综合的深入的总复习，把学习到的理论知识和实际结合起来，从而提高自己分析问题，解决问题的能力。
目录1 课程设计任务书 (1)1.1设计题目 (1)1.2设计任务 (1)1.3设计要求 (1)2 后钢板弹簧吊耳加工工艺规程设计 (2)2.1零件分析及毛坯设计 (2)2.1.1零件功用 (2)2.1.2零件的结构和技术要求分析 (3)2.2工艺过程设计所应采取的相应措施 (4)2.3后钢板弹簧吊耳加工定位基准的选择 (4)2.3.1 确定毛坯的制造形式 (4)2.3.2粗基准的选择 (5)2.3.3精基准的选择 (5)2.3.4零件表面加工方法的确定，吊耳各表面加工方案 (6)2.4 工艺路线的制定 (6)2.4.1 工艺方案一 (6)表 2.1 工艺方案一表 (7)2.4.2 工艺方案二 (7)表 2.2 工艺方案二表 (7)2.4.3 工艺方案的比较与分析 (7)2.5机床设备及工艺装备的选用 (8)2.5.1机床设备的选用 (8)2.5.2工艺装备的选用 (8)2.6机械加工余量、工序尺寸及毛坯尺寸的确定 (9)φ孔 (11)2.7 工序6 加工10.5mm2.7.1切削用量的确定 (11)2.7.2加工余量，工序尺寸及公差的确定 (13)2.8本章小结 (14)φ工艺孔夹具设计 (15)3 加工10.5mmφ工艺孔夹具设计 (15)3.1加工10.5mm3.2定位方案的分析和定位基准的选择 (15)3.3定位元件的设计 (16)3.4定位误差分析 (17)3.5切削力的计算与夹紧力分析 (18)3.6钻套、衬套、钻模板及夹具体设计 (18)3.7夹具精度分析 (20)3.8夹具设计及操作的简要说明 (21)3.9本章小结 (21)心得 (22)1 课程设计任务书1.1设计题目①设计某个零件的制造工艺和某道工序的专用夹具。
铣端面钻孔机械制造工艺学课程设计说明书设计题目设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为10000件）设计者:指导老师:2011年3月8日机械制造工艺学课程设计任务书题目：设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为100000件）内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺过程综合卡 1张4、机械结构装配图 1张5、结构设计零件图 1张6、课程设计说明书 1份班级：学生: 指导老师：目录设计任务书序言 -———-———————--——— 4一.零件的分析二.工艺规程设计（一）确定毛坯的制造形式—————-—-———— 4(二）基面的选择————————-——-———— 5（三)制订工艺路线———-———---———-— 5(四)机械加工余量、工序尺寸及毛坯尺寸的确定—- 7（五）确定切削用量及基本工时—————-———— 8三.夹具设计（一）问题的提出 -——-—-----——-——— 13（二）卡具设计 -——--———--————-—— 13四。
参考文献 -————————————————14序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此, 它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次的课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的四化建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给与指教。
一、零件分析(一）、零件的作用：题目给出的零件是CA10B解放牌汽车后钢板弹簧吊耳.后钢板弹簧吊耳的主要作用是载重后，使钢板能够得到延伸，伸展,能有正常的缓冲作用.因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。

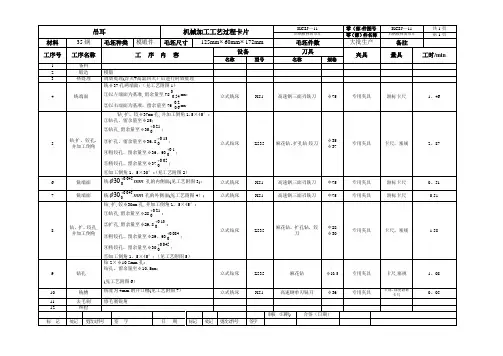

后钢板弹簧吊耳工艺过程卡+工序卡+说明书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII铣端面2钻孔3机械制造工艺学课程设计说明书设计题目设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为10000件）设计者:指导老师:2011年3月8日机械制造工艺学课程设计任务书题目：设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为100000件）内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺过程综合卡 1张4、机械结构装配图 1张5、结构设计零件图 1张6、课程设计说明书 1份班级:学生: 指导老师:目录设计任务书序言————————————————— 4一.零件的分析二.工艺规程设计（一）确定毛坯的制造形式———————————— 4（二）基面的选择———————————————— 5（三）制订工艺路线——————————————— 5（四）机械加工余量、工序尺寸及毛坯尺寸的确定—— 7（五）确定切削用量及基本工时—————————— 8三.夹具设计（一）问题的提出———————————————— 13（二）卡具设计————————————————— 13四.参考文献—————————————————14序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次的课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的四化建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给与指教。
一、零件分析（一）、零件的作用：题目给出的零件是CA10B解放牌汽车后钢板弹簧吊耳。
后钢板弹簧吊耳说明书机械制造技术基础课程设计后钢板弹簧吊耳设计学生姓名连泽林所在专业机械设计制造及其自动化所在班级机电1082指导教师职称副教授副指导教师职称答辩时间目录1 后钢板弹簧吊耳的工艺分析 (1)题目给出的零件是CA10B 解放牌汽车后钢板弹簧吊耳。
后钢板弹簧吊耳的主要作用是载重后，使钢板能够得到延伸，伸展，能有正常的缓冲作用。
因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。
汽车后钢板弹簧吊耳主要作用是减震功能、阻尼缓冲部分功能、导向功能。
(1)1.2 后钢板弹簧吊耳的技术要求 (2)1.3 审查后钢板弹簧吊耳的工艺性...................................................................................................... 2 由后钢板弹簧吊耳零件图知可将其分为两组加工表面。
它们相互间有一定的位置要求。
现分析如下： (2)（1）以60mm φ两外圆端面为主要加工表面的加工面。
这一组加工表面包括：。
60mm φ两外圆端面的铣削，加工mm 05.0037+φ的孔，其中60mm φ两外圆端面表面粗糙度要求为6.3Ra m μ，mm 05.0037+φ的孔表面粗糙度要求为 1.6Ra m μ ......................................................... 2 （2）以0.043030mm φ+孔为主要加工表面的加工面。
这一组加工表面包括：2个mm 045.0030+φ的孔，2个10.5mm φ的孔、2个mm 045.0030+φ孔的内外两侧面的铣削，宽度为4mm 的开口槽的铣削，2个在mm 045.0030+φ同一中心线上数值为0.01φ的同轴度要求。
其中2个mm 045.0030+φ的孔表面粗糙度要求为m Ra μ5.12，2个10.5mm φ的孔表面粗糙度要求为12.5Ra m μ，2个mm 045.0030+φ孔的内侧面表面粗糙度要求为12.5Ra m μ，2个mm 045.0030+φ孔的外侧面表面粗糙度要求为50Ra m μ，宽度为4mm 的开口槽的表面粗糙度要求为50Ra m μ。

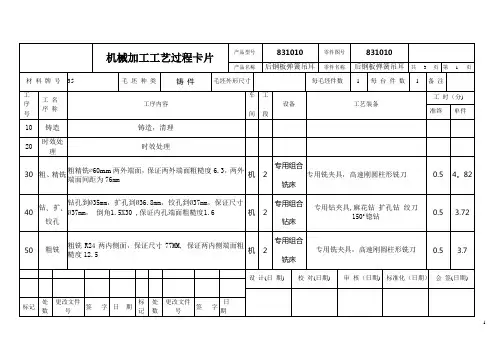

机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第1页车间工序号工序名材料牌机30 粗铣、精铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗精铣∅60mm两外端面，保证两外端面粗糙度专用铣夹具，高速刚圆柱形铣刀169 33.4 0.08 3 1 2.3 0。
51底图号 6.3，两外端面间距为76mm装订号设计（日期) 审核(日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第2页车间工序号工序名材料牌机40 钻、扩、铰35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合钻床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 钻孔到Ø35mm，扩孔到Ø36。
8mm，铰孔到专用钻夹具，麻花钻扩孔钻绞刀 150o锪钻233 25.6 0。
45 1。
25 1 0.94 0.54底图号Ø37mm,保证尺寸Ø37mm, 倒角1.5X30 ,保证内孔端面粗糙度1。
6装订号设计（日期) 审核（日期）标准化(日期) 会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号831010产品名称零件名称后钢板弹簧吊耳共7页第3页车间工序号工序名材料牌机50 粗铣35毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数专用组合铣床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 粗铣R24两内侧面，保证尺寸77MM，保证专用铣夹具，高速刚圆柱形铣刀169 1。
【课程设计说明书】[附工艺卡片]班号：0351001学生姓名：***指导老师：杨志兵贺鸣目录一、零件的工艺分析及生产类型的确定1.零件的作用 (2)2.零件的工艺分析 (2)3.零件的生产类型 (2)二、选择毛坯、确定毛坯尺寸1.选择毛坯 (3)2.确定机械加工余量、毛坯尺寸和公差 (3)3.确定机械加工余量 (3)4.确定毛坯尺寸和尺寸公差 (4)三、选择加工方法、制定工艺路线1. 定位基准的选择 (4)2. 零件表面加工方法的选择 (4)3. 制定工艺路线 (5)四、工序设计1.机床设备的选用 (7)2.工艺装备的选用 (7)五、确定切削用量及基本时间工序1：“粗铣φ37孔的两φ60端面至78” (7)工序2：“粗铣两φ30孔内侧端面距离至75” (8)工序3：“精铣两φ30孔内侧端面距离至〖77〗_0^(+0.07)” (9)工序4：“粗铣两φ30孔外侧端面与内侧端面距离至22” (11)工序5：“半精铣φ37孔的两φ60端面至〖76〗_(-0.6)^(-0.2)” (12)工序6：“钻φ20孔 (13)工序7：“扩钻φ35孔” (14)工序8：“扩φ35孔至φ36.75” (15)工序9：“铰φ36.75孔至φ〖37〗_0^(+0.05)” (16)工序10：“钻φ15孔” (17)工序11：“钻φ28孔” (18)工序12：“扩φ28孔至φ29.93” (19)工序13：“铰φ29.93孔至φ〖30〗_0^(+0.05)” (20)工序14：“钻φ10.5孔” (21)工序15：“粗铣4mm开口槽” (22)附录工序卡课程设计题目：“板簧吊耳”零件工艺设计一、零件的工艺分析及生产类型的确定1.零件的作用后钢板弹簧吊耳的主要作用是在汽车载重之后，使得钢板能够自由延伸、伸展，起到正常的缓冲作用，故弹簧吊耳的加工质量会影响汽车的使用性能和寿命。
吊耳的作用包括减震功能、阻尼缓冲功能以及导向功能。
吊耳两端的卷耳用销子铰接在车架的支架上。
这样，通过钢板弹簧将车桥与车身连接起来，起到缓冲、减振和传力作用。
2.零件的工艺分析根据后钢板弹簧吊耳的零件图可知它为对称型零件，拥有两个相互垂直的对称面。
它的加工面的数量较少，大部分外表面以及圆角都不进行加工，制作毛坯时一次制成。
需要加工的表面包括一个φ37通孔和两个φ30通孔各有的两个端面、φ37通孔以及其的两个端面倒角、两φ30通孔和各有的一个倒角、两个分别与两个φ30通孔相交错的φ10.5的通孔、两分别对应两个φ30通孔的宽4mm的开口槽。
根据对称关系将以上表面分为两组：1)顶部的φ37通孔及相关的加工面2)底部两对称的φ30通孔及相关的加工面（同时加工）3.零件的生产类型1)生产纲领产品的生产类型由生产纲领决定，生产纲领是企业根据市场需求和自身生产能力在计划期内对需要生产的产品产量划定，以此为依据设定生产进度计划。
若计划期为一年，则计算得到的为年生产纲领。
根据设计题目知：Q=330000台/年，n=1，备品率α=18%，废品率β=0.22%工作班次z=2。
后钢板弹簧吊耳的年生产纲领N=Qn(1+α)(1+β)=330000×1×1.18×1.022=3902572)生产节拍生产节拍是根据生产纲领计算而得的生产速度衡量指标，节拍指批量生产或大量生产中生产连续两个产品之间的时间间隔。
根据工作班次的不同有不同的年时基数T:一班生产为2350h，二班生产为4600h。
后钢板弹簧吊耳的生产节拍τ=TN=4600∗3600s390257≈42.4s3)生产类型后钢板弹簧吊耳的质量为2.6kg，属于轻型零件，再根据计算得到的年生产纲领390257>50000，查表2-1可知其生产类型属于大量生产。
二、选择毛坯、确定毛坯尺寸1.选择毛坯该零件材料为35钢，年产量为350000，为大量生产，其结构形状呈Y形，且外表面有许多圆角加工要求，零件的轮廓尺寸不大，故应使用模锻成形。
由于零件材料为钢，锻造时如果制作孔不方便，且可能对零件的机械性能有很大影响，故在锻造毛坯中不制造孔，在后续机械加工过程中再打孔。
2.确定机械加工余量、毛坯尺寸和公差毛坯是钢质模锻件，根据GB/T12362-2003确定机械加工余量。
1)锻件公差等级，根据零件的功用和技术要求，去锻件公差等级为普通级。
2)锻件质量m f：根据零件成品质量2.6kg，估算其锻件质量为m f=3.3kg。
3)锻件形状复杂系数S：该锻件为扁状弯杆组合，用长方体作外廓包容体，l≈170mm、b=120.5mm、h=60mm，钢密度ρ=7.85 g/cm3，外廓包容体质量：m N=170∗120.5∗60∗7.85∗10−6kg=9.65kg故形状复杂系数SS=m fm N=3.39.65≈0.34由于0.32<0.33<0.63，故形状复杂系数S属于S2级。
4)锻件材质系数M：由于该零件材料为35钢，其碳的质量分数为0.32%~0.40%，小于0.65%，故该锻件的材质系数属M1级。
5)零件表面粗糙度：由零件图可知，零件所有表面的R a都大于或等于1.6μm。
3.确定机械加工余量根据零件图判断需要加工的表面，汇总成表：后钢板弹簧吊耳加工面汇总表厚度方向的单边余量为1.7~2.2mm ，水平方向单边余量为1.7~2.2mm 。
取“φ37孔的两φ60端面间距离”的余量为2、“两φ30孔内侧端面距离”的余量为2、“φ30孔内外侧端面距离的余量”为2。
4. 确定毛坯尺寸和尺寸公差由于本零件的加工表面R a ＞1.6μm ，φ37、φ30以及φ10.5的孔在后续工序中钻出，在毛坯中没有，其他加工表面的毛坯基本尺寸为零件图上的尺寸再加上所查得的加工余量毛坯尺寸公差根据锻件质量、材质系数、形状复杂系数从GB/T12362-2003查得，本零件中φ37孔两端面距离的毛坯尺寸为80mm ，公差为 −0.7+1.5；两φ30孔内侧端面距离毛坯尺寸为73，公差为 −0.7+1.5。
φ30孔内外侧端面距离尺寸为26，公差为 −0.6+1.2。
后钢板弹簧吊耳毛坯（锻件）尺寸及公差三、 选择加工方法、制定工艺路线1. 定位基准的选择本零件的毛坯主要有六个平面，除此之外基本都是无须加工的曲面，毛坯无孔。
首次加工时要对毛坯的“φ37孔的两φ60端面”、“两φ30孔内侧端面”、“两φ30孔外侧端面”进行加工，粗基准可选择φ37孔和φ30孔之间的曲柄处的平面作为水平方向的定位基准进行加工。
在加工孔时，选用φ52的管外圆以及零件的一个侧面作为基准。
2. 零件表面加工方法的选择本零件的加工面包括六个端面、五个通孔、四个倒角以及两个孔的开口槽，材料为35钢。
根据各个加工面的公差等级和粗糙度要求，选择各个加工面的加工方法如下：1. φ37孔：φ370+0.05公差等级为IT8，是非标的孔，表面粗糙度要求为R a 1.6μm ，表面精度要求较高，需要经过钻、扩、铰加工。
2. φ37孔的两φ60端面：76−0.6−0.2公差等级为IT10，表面粗糙度要求为R a 6.3μm ，需要经过粗铣和半精铣两次加工。
3. φ37孔两端的倒角：表面粗糙度要求为R a 50μm ，在φ37孔加工完紧接着加工。
4. 两φ30孔内侧端面：770+0.07公差等级为IT8，表面粗糙度要求为R a 12.5μm ，经过粗铣和精铣两次加工。
5. 两φ30孔：φ300+0.05公差等级为IT8，为非标孔，表面粗糙度要求为R a 12.5μm ，需要经过钻、扩、铰加工。
6.两φ30孔外侧端面：22为未注公差尺寸，令公差等级为TH14，表面粗糙度要求为R a50μm，表面精度要求较低，经过一次粗铣即可达到。
7.两φ30孔的外端面倒角：表面粗糙度要求为R a50μm，在φ30孔加工完紧接着加工。
8.两φ10.5孔：φ10.5为未注公差尺寸，令公差等级为IT14，但两孔轴心相对的位置度要求精度达到IT7，使用钻模加工孔，表面粗糙度要求为R a50μm。
9.开口槽：槽宽4mm为未注公差尺寸，令公差等级为IT14表面粗糙度要求为R a50μm。
3.制定工艺路线根据加工先面后孔、先粗后精的原则，编排了三种种工艺路线方案。
工艺方案三比较三种工艺方案的不同：方案一与方案二的不同之处在于粗铣加工时，加工φ37孔端面和加工φ30孔端面的先后顺序；方案二和方案三的不同之处在于加工φ10.5孔和铣宽4mm的开口槽的先后顺序。
由于φ30孔内外端面的加工表面精度要求较低，而φ37孔端面的加工表面精度要求较高，故应先加工φ30孔内外端面，但为了方便定位以及固定零件，应先粗铣φ37孔端面。
若先铣宽4mm的开口槽，在加工φ10.5孔时就要在中途钻通一次，对刀具的影响及加工面的表面精度都有影响，故应先铣宽4mm的开口槽。
综合以上分析，选择使用方案二作为工艺路线。
四、工序设计1.机床设备的选用在大批生产的条件下，可选用高效的专用设备和组合机床，也可选用通用设备。
根据工艺，选用组合机床，根据各个工序的具体情况选择相应的动力头。
2.工艺装备的选用工艺装备主要包括刀具，夹具和量具。
刀具和量具视具体工序来定，由于生产类型为大批量生产，故夹具选用的是专用夹具。
五、确定切削用量及基本时间工序1：“粗铣φ37孔的两φ60端面至78”1)切削用量本工序为粗铣端面，使用两个铣削动力头同时对两个端面进行铣削。
由零件图可知铣削宽度（最大宽度）a e=60mm，铣削深度a p=1mm。
铣削平面，选择刀具类型为镶齿套式面铣刀，刀具材料为YT15硬质合金，根据表5-98选择直径d=200mm，根据表5-103确定齿数为20。
确定每齿进给量f z使用X62机床铣削动力头，主轴功率为7.5kW，根据表5-144，，工艺系统刚性为中等，镶齿盘铣刀加工，查得每齿进给量f z=0.08~0.15mm/z，取f z=0.1mm/z。
选择铣刀磨钝标准及耐用度根据表5-149，铣刀的直径d=200mm，查得耐用度T=180min。
确定切削速度和工作台每分钟进给量根据表2-17中公式计算：v=C v d q vT m a p x v f z y v a e u v z p vk v式中C v=600，q v=0.21，x v=0，y v=0.12，u v=0.4，p v=0，m=0.35，T=180min，a p=1mm，f z=0.1mm/z，a e=60mm，z=20，d=200mm，k v= 0.87×1.31×0.8=0.91176。
v=600×2000.211800.35×10×0.10.12×600.4×200×0.91176=69.29m/min n=1000×69.29π×200=110.28r/min根据铣床主轴转速表，选择n=95r/min，则实际切削速度v=0.995m/s 工作台每分钟进给量为f Mz=0.1×20×95=190mm/min根据铣床工作台进给量表，选择f Mz=190mm/min，则实际的每齿进给量为f z=1900.1×95=0.1mm/z校验机床功率根据表2-18的计算公式，铣削时的功率（单位kW）为P c=F c v 1000F c=C F a p x F f z y F a e u F zd q F n w Fk Fc(N)式中C F=2500，x F=1.1，y F=0.8，u F=0.9，w F=0.1，q F=1.1，a p=1mm，f z= 0.1mm/z，a e=60mm，z=20，d=200mm，n=190r/min，k Fc=0.928。
