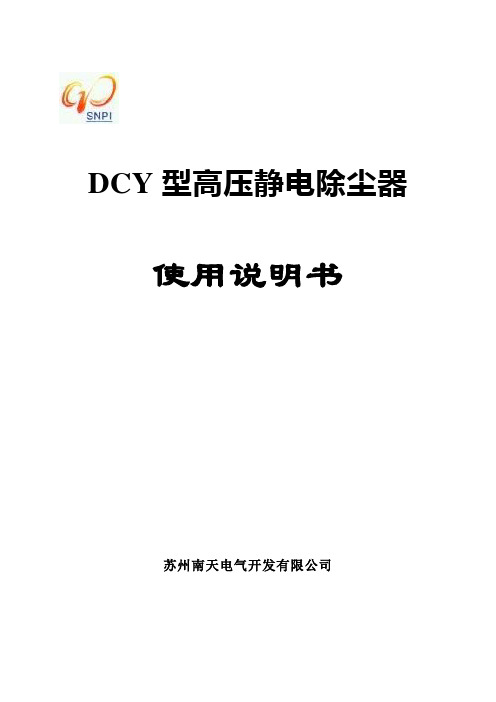

DCY型高压静电除尘器使用说明书苏州南天电气开发有限公司目录企业简介 (1)第一章概述 (4)一、DCY系列电除尘器的组成 (4)二、DCY系列电除尘器工作原理 (4)三、产品标记及使用条件 (5)四、产品技术特点 (5)第二章DCY系列电除尘器的结构 (7)一、壳体 (8)二、阳极系统 (8)三、阴极系统 (9)四、进、出口喇叭 (10)五、灰斗 (11)第三章DCY系列电除尘器的安装 (12)第四章DCY系列电除尘器的运行 (12)一、运行前准备工作 (12)二、设备投运前检查 (13)三、设备投运前试运行 (13)四、设备的启动 (13)五、设备运行操作 (14)六、设备停机 (14)第五章DCY系列电除尘器的维护及检修 (16)一、DCY系列电除尘器的维护保养 (16)二、DCY系列电除尘器的大修项目 (17)三、DCY系列电除尘器的小修项目 (27)第六章DCY系列电除尘器故障及其对策 (28)一、一般故障及对策 (28)二、电除尘器故障及处理 (30)第七章DCY系列电除尘器安全工作制度 (33)苏州热工研究院- 1 -企业简介苏州热工研究院苏州热工研究院系中国广东核电集团全资高科技企业,前身是国家电力公司苏州热工研究所,成立于1978年。
经过几代人20多年的不懈努力,形成了以电站自动化控制、电站金属材料寿命管理、核电站安全与环境保护三大专业为主的科研、开发基地,在常规电厂和核电厂各个领域开展了大量卓有成效的工作,取得了令人瞩目的成就,得到了业主和同行的好评。
苏州热工研究院培养和造就了一支具有资深理论研究水平和丰富现场经验的专业拔尖、结构合理、勇于创新的优秀科研队伍。
全院现有员工200多人,其中90%以上具有本科以上学历,20%以上人员具有国外学习、讲学或科研工作一年以上的经验,并特聘请中国工程院院士郑健超、徐大懋长期指导我院的学术科研工作,为苏州热工研究院的技术研究、产品开发、工程实践奠定了坚实基础。

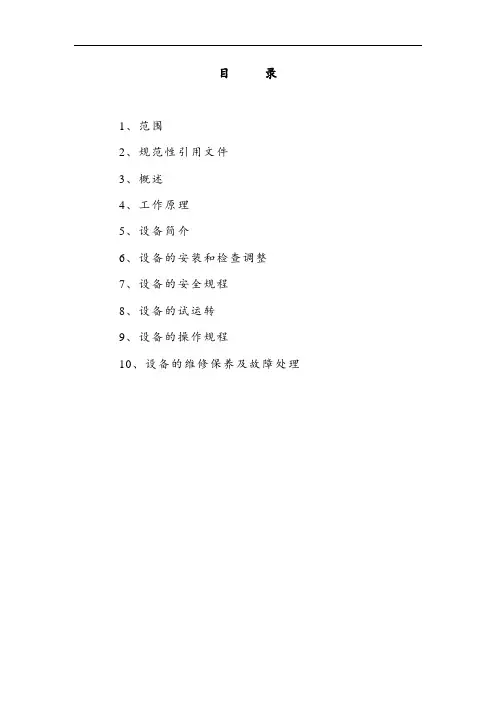

目录1、范围2、规范性引用文件3、概述4、工作原理5、设备简介6、设备的安装和检查调整7、设备的安全规程8、设备的试运转9、设备的操作规程10、设备的维修保养及故障处理电除尘器使用说明书1 范围本说明书规定了电除尘器的使用条件、考核标准、设备调整、试运转、操作、维修保养和故障分析与处理的方法以及安全注意事项。
本说明书适用于火电、冶金、造纸、建材和化工等行业用的干式、板式、卧式F型电除尘器。
GP型、ZH型等电除尘器也可参照采用。
不适用于湿式、立式电除尘器。
2 规范性引用文件下列文件中的条款通过本说明书的引用而成为本说明书的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本说明书,然而,鼓励根据本说明书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本说明书。
GB/T13931 电除尘器性能测试方法JB6407 电除尘器调试、运行、维修安全技术规范JB/T5910 电除尘器电除尘器安装说明书3 概述电除尘器是一种高效节能的烟气净化设备,具有收尘效率高、处理烟气量大、使用寿命长、维修费用低等优点,在当前国内外对环保要求越来越高的情况下,电除尘得到了越来越广泛的应用。
在使用电除尘器时必须按电除尘器使用说明书的规定操作。
本说明书未涉事项,应按电除尘器产品有关图纸和技术文件的规定处理。
3.1 型号说明我公司生产的电除尘器其主要型号及其意义说明如下:例:2 FAA3 ⨯45 M – 2 ⨯68 – 145电场有效高度(dm)小室有效宽度(dm)单台并列小室数同极间距400mm(H为300mm)电场有效长度(dm)电场数菲达型钢结构一套设备并列台数注:上述型号简写为:2 F 197 – 3电场数为3个电场有效流通面积为197m2菲达型钢结构一套设备并列台数为2台3.2 常规电除尘器使用条件其使用范围是:烟气处理量:≤6⨯106m3/h烟气温度:≤400℃(>250℃为高温型)比电阻为:1⨯105Ω.cm ~1⨯1014Ω.cm同极间距:250mm~600mm承受许用压力:-4.0x104Pa ~0Pa(其中-1.0 x104Pa~0Pa为常规型;-4.0 x104Pa ~-1.0Pa x104Pa为高压型)同极间距:250mm ~600mm入口烟气含尘浓度:≤100g/Nm3(在标准状态下)电除尘器可以处理含有腐蚀性物质的烟气(防腐蚀型电除尘器)。

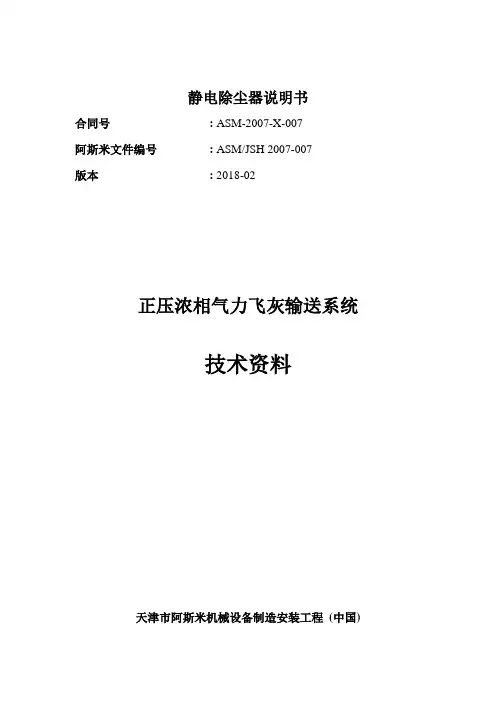

静电除尘器说明书合同号: ASM-2007-X-007阿斯米文件编号: ASM/JSH 2007-007版本: 2018-02正压浓相气力飞灰输送系统技术资料天津市阿斯米机械设备制造安装工程(中国)内容第一部设备使用爱护保养指导第二部设备及管路组件(包括备品备件和检修专用工具)第三部设备管道安装调试指导第四部设备、管路及附件的包装发运第一部设备使用爱护保养指导第一章一样安全事项这套气力输送系统是按照安全操作工艺要求和国家有关安全法规设计。
尽管如此,在系统运行中也有可能发生人员伤亡和设备损坏的事故发生。
因此,操作人员必须在按照操作规程操作系统,整个系统必须处在正常状态下运行。
专门注意,关于不安全隐患,要及时处理。
那个地点所提供的气力输送系统是按照与客户共同确定的输送物料的特性来设计的。
因此关于因输送其它物料或用于其它目的而造成所有系统故障和事故,阿斯米公司将不负责。
这完全是客户自己的责任。
使用该系统设备的注意事项:用户必须确保以下事项:—该系统设备的操作、爱护和治理人员在工作前必须要认真学习“操作指导书”,专门关注有关安全的章节。
—操作人员要经常阅读“操作指导书”。
—除此之外,设备的操作、爱护和治理人员还必须熟知遵守当地有关事故预防和环境爱护的法律法规,注意劳动爱护。
—所有有关人员要时刻有安全意识,及早发觉不安全隐患。
—该系统设备必须始终在正常状态下运行。
—该系统设备的周围环境必须井井有条和清洁。
—非安全设备要拆除或关闭。
—因爱护保养设备而不得已拆除的安全爱护设备,必须在这些工作一完成后赶忙复位。
—出于安全缘故,任何对该系统设备的变更都必须在阿斯米公司的承诺下才能进行。
—任何对该系统设备的操纵程序的变更都必须在阿斯米公司的承诺下才能进行。
—所选用的备品备件要符合阿斯米公司的技术要求。
只有如此才能保证所使用的备品备件是质量过关,安全可靠的。
人员素养要求在该系统设备工作的人员必须是诚实可靠的人。
最低年龄要符合当地法律的规定。

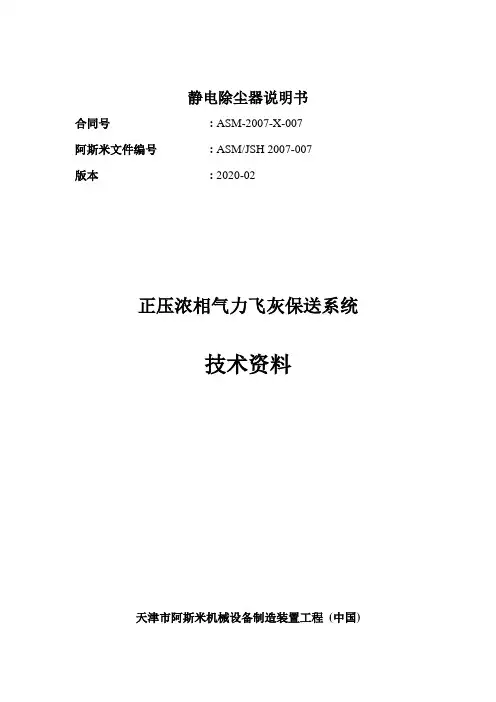

静电除尘器说明书合同号: ASM-2007-X-007阿斯米文件编号: ASM/JSH 2007-007版本: 2020-02正压浓相气力飞灰保送系统技术资料天津市阿斯米机械设备制造装置工程(中国)内容第一部设备运用维护保养指点第二部设备及管路组件〔包括备品备件和检修公用工具〕第三部设备管道装置调试指点第四部设备、管路及附件的包装发运第一部设备运用维护保养指点第一章普通平安事项这套气力保送系统是依照平安操作工艺要求和国度有关平安法规设计。
虽然如此,在系统运转中也有能够发作人员伤亡和设备损坏的事故发作。
因此,操作人员必需在依照操作规程操作系统,整个系统必需处在正常形状下运转。
特别留意,关于不平安隐患,要及时处置。
这里所提供的气力保送系统是依照与客户共同确定的保送物料的特性来设计的。
所以关于因保送其它物料或用于其它目的而形成一切系统缺点和事故,阿斯米公司将不担任。
这完全是客户自己的责任。
运用该系统设备的本卷须知:用户必需确保以下事项:—该系统设备的操作、维护和管理人员在任务前必需要仔细学习〝操作指点书〞,特别关注有关平安的章节。
—操作人员要经常阅读〝操作指点书〞。
—除此之外,设备的操作、维护和管理人员还必需熟知遵守外地有关事故预防和环境维护的法律法规,留意休息维护。
—一切有关人员要时辰有平安看法,及早发现不平安隐患。
—该系统设备必需一直在正常形状下运转。
—该系统设备的周围环境必需有条不紊和清洁。
—非平安设备要撤除或封锁。
—因维护保养设备而不得已撤除的平安维护设备,必需在这些任务一完成后马上复位。
—出于平安缘由,任何对该系统设备的变卦都必需在阿斯米公司的允许下才干停止。
—任何对该系统设备的控制顺序的变卦都必需在阿斯米公司的允许下才干停止。
—所选用的备品备件要契合阿斯米公司的技术要求。
只要这样才干保证所运用的备品备件是质量过关,平安牢靠的。
人员素质要求在该系统设备任务的人员必需是老实牢靠的人。
最低年龄要契合外地法律的规则。

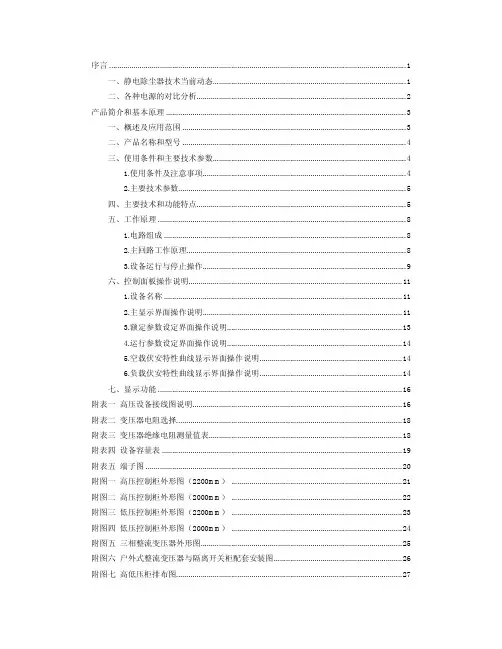

序言 (1)一、静电除尘器技术当前动态 (1)二、各种电源的对比分析 (2)产品简介和基本原理 (3)一、概述及应用范围 (3)二、产品名称和型号 (4)三、使用条件和主要技术参数 (4)1.使用条件及注意事项 (4)2.主要技术参数 (5)四、主要技术和功能特点 (5)五、工作原理 (8)1.电路组成 (8)2.主回路工作原理 (8)3.设备运行与停止操作 (9)六、控制面板操作说明 (11)1.设备名称 (11)2.主显示界面操作说明 (11)3.额定参数设定界面操作说明 (13)4.运行参数设定界面操作说明 (14)5.空载伏安特性曲线显示界面操作说明 (14)6.负载伏安特性曲线显示界面操作说明 (14)七、显示功能 (16)附表一高压设备接线图说明 (16)附表二变压器电阻选择 (18)附表三变压器绝缘电阻测量值表 (18)附表四设备容量表 (19)附表五端子图 (20)附图一高压控制柜外形图(2200mm) (21)附图二高压控制柜外形图(2000mm) (22)附图三低压控制柜外形图(2200mm) (23)附图四低压控制柜外形图(2000mm) (24)附图五三相整流变压器外形图 (25)附图六户外式整流变压器与隔离开关柜配套安装图 (26)附图七高低压柜排布图 (27)附图八成套设备接线图 (28)附图九主回路原理图 (29)序言一、静电除尘器技术当前动态九十年代以来,随着环保产业的发展,我国静电除尘器供电技术在原有的技术基础之上,得到了长足的发展,静电除尘器整体自动控制水平得到了提高。
最近几年,三相电源、中频调幅电源、高频开关电源的研制成功,更进一步地推动了电源技术的发展,有效地提高了静电除尘器的工作效率。
下面就几种电源技术的特点进行简要的分析:1. 主流产品---可控硅控制单相高压整流设备系统:目前国内使用覆盖面最大的产品,约占电除尘器电控总量的96%以上。
也是本公司过去一段时间的主要产品。

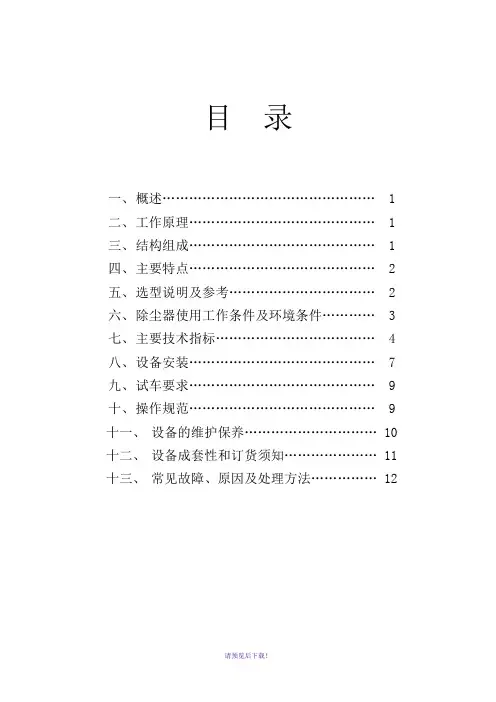

目录一、概述 (1)二、工作原理 (1)三、结构组成 (1)四、主要特点 (2)五、选型说明及参考 (2)六、除尘器使用工作条件及环境条件 (3)七、主要技术指标 (4)八、设备安装 (7)九、试车要求 (9)十、操作规范 (9)十一、设备的维护保养 (10)十二、设备成套性和订货须知 (11)十三、常见故障、原因及处理方法 (12)一、概述近几年来,随着国家对环保工作的日益重视,高压静电除尘设备在水泥生产中的应用越来越广泛。
我公司在对国内生产的同类产品进行广泛深入的比较研究的基础上,同时运用国外先进技术,研制成功GA系列高压静电除尘器。
GA系列电除尘器与同类产品相比,具有除尘效率高、占地面积小、能耗低、投资省等特点,特别是采用了恒流高压电源,运行稳定可靠,绝无结露击穿之忧,维护检修既方便又简捷。
目前GA系列产品已广泛应用于水泥、化工、冶金、电厂、机械等行业的含尘气体的净化和有用粉尘的回收。
二、工作原理GA系列高压静电除尘器,是应用惯性碰撞沉降和静电吸附相结合的原理,对烟尘进行净化的一种除尘设备。
它对烟尘进行两级收尘处理,第一级采用在进风口处设旋风分离器的方法,利用旋风分离原理,借离心力和螺旋矩不变原理将较粗颗粒粉尘分离出来,下落于灰斗;第二级采用电场吸附收尘并通过定时振打,使粉尘落于灰斗,从而达到收尘目的。
采用了外绝缘结构,将高压绝缘子系统和高压进线与烟尘彻底隔离,对工艺环境及介质入口温度、湿度等均无任何特殊要求,可一年四季长期高效运行,无后顾之忧。
电源部分采用中科院最新开发的L— C恒流高压电源,利用L—C恒流电源器产生稳定的电流,使电场充分电晕,且具有良好的电压自动跟踪性能,因而可以产生稳定的电场,长期保证稳定的沉积效率。
由于L—C 恒流电源的独创性,使它能承受瞬间和长期的短路,因而它能避免除尘的结露问题。
L—C 电源加到电场本体上去的是电流源,输出电压随负载的比电阻变化而变化,而输出电流是“恒定”不变的,供给负载的电流与负载本身大小无关,这就是“恒流”的含义。
电除尘使用维护说明书电除尘使用维护说明书1、前言1.1 目的本文档旨在提供电除尘设备的使用和维护指导,确保设备正常运行和延长设备寿命。
1.2 范围本文档适用于所有使用电除尘设备的人员。
2、设备概述2.1 设备名称电除尘设备2.2 设备功能电除尘设备用于去除空气中的尘埃和颗粒物,提供洁净的工作环境。
2.3 设备组成电除尘设备主要包括电控系统、滤袋装置、风机和排放系统等组成。
3、使用说明3.1 设备开启与关闭3.1.1 设备开启按下电除尘设备主控面板上的开启按钮,设备将开始运行。
3.1.2 设备关闭按下电除尘设备主控面板上的关闭按钮,设备将停止运行。
3.2 设备参数设置根据实际需要,可以在电除尘设备主控面板上设置相关参数,例如风速和定时器等。
3.3 设备操作注意事项- 在操作设备之前,请确保设备周围没有任何杂物阻碍设备正常运行。
- 长时间使用设备时,应定期检查滤袋的过滤效果,及时更换损坏的滤袋。
- 在设备运行过程中,如发现异常情况或故障,请立即停止使用,并联系维修人员进行维修。
4、维护说明4.1 定期清洁每隔一段时间,需对电除尘设备进行清洁,包括:- 清洁设备外壳和过滤器,可使用软布或吸尘器进行清洁。
- 清理滤袋或更换损坏的滤袋。
4.2 定期维护定期维护包括检查设备各部分的运行情况,确保设备正常工作,如:- 检查电控系统的运行状态,确保各个部件正常工作。
- 检查风机的转速和运行噪音,如有异常情况及时处理。
- 检查排放系统,确保废气排放符合相关环保要求。
附件:1、设备操作界面示意图2、设备维护记录表法律名词及注释:1、电除尘:根据《环境保护法》等相关法律法规,电除尘是一种通过电力原理去除空气中尘埃和颗粒物的设备。
2、滤袋装置:用于过滤空气中尘埃和颗粒物的装置,保证空气的洁净度。
3、排放系统:指设备处理后的废气的排放管道和处理流程。
防腐蚀--环保成套设备催化裂化烟气处理配套装置 脱硫湿式静电除尘器操作手册浙江双屿实业有限公司 ○R2014年10月22日脱硫湿式静电除尘器操作手册浙江双屿实业有限公司目 录第一章 概述第二章 脱硫湿式静电除尘器的调试一、 脱硫湿式静电除尘器的调试组织二、 喷淋系统的调试三、 绝缘子室温控箱热风清扫温控的调试四、 高压整流机组的检查与调试五、 脱硫湿式静电除尘器空载调试第三章 脱硫湿式静电除尘器试车、开车、停车、日常维护一、 开车前的准备二、 试车三、 开车四、 停车五、 安全操作注意事项六、 日常维护脱硫湿式静电除尘器操 作 手 册第一章 概述本公司制定的《脱硫湿式静电除尘器操作手册》是规范指导湿式静电除尘器工程项目安装调试、日常维护全过程的技术文件,具有组织规划、指挥协调、控制调试、施工操作的作用。
湿式静电除尘器结构见图1,主要部件见表1。
其工作原理是通过直流高压发生器,将交流电变成直流电送至除尘器的阳极管束和阴极系统,在阳极管束(捕集极板)和阴极系统(管中放电线)之间形成强大的电场,使湿法除尘脱硫后烟气通过阳极管束时,其中的含湿粒子分子被电离,瞬间产生大量的电子和正、负离子,这些电子及离子在电场力的作用下作定向运动,构成了捕集含湿粒子的媒介。
上述带负电子微粒荷电,在高压电场力的作用下,定向运动抵达到捕集的阳极管束内面板上,荷电粒子在极板上释放电子,于是含湿粒子被集聚,在重力作用下流到或被冲洗至除尘器下方的循环液体系中,这样就达到了净化除尘除雾的目的。
(专有设备,未经本单位书面允许,不得以任何方式扩散至第三方。
)1(专有设备,未经本单位书面允许,不得以任何方式扩散至第三方。
)2图1 湿式静电除尘器结构图湿式静电除尘器是以合成树脂为粘合剂,以玻璃纤维及其制品为增强材料,以碳纤维制品为导电材料而制成的。
它具有导电性好、重量轻、耐腐蚀、阻燃性好、性能稳定、效率高等优点。
为使静电除尘器能长期、高效和稳定地为生产服务,减少非计划停车的时间,防止触电及电场的开路、短路事故的发生,保持电场的清洁和完好,特制订本操作手册供操作者和维护检修人员使用。
静电除尘器说明书1. 引言静电除尘器是一种常见的空气净化设备,可有效去除空气中的颗粒污染物,提供清洁健康的空气环境。
本说明书将介绍静电除尘器的基本原理、使用方法和注意事项,以及常见问题和解决方法。
2. 原理静电除尘器的工作原理是利用静电吸附颗粒物。
它包含一个带电极板和带有电荷的集尘板。
当空气中的颗粒物经过带电极板时,电荷会转移给颗粒物,使其带正电荷。
这些带电的颗粒物随后被吸附到带有负电荷的集尘板上,从而实现颗粒物的去除。
3. 使用方法以下是使用静电除尘器的基本步骤:步骤1:放置除尘器将静电除尘器放置在离空气污染源较近的位置,如灶台、办公桌或床边。
确保除尘器的前方没有任何遮挡物,以确保空气流通。
步骤2:插入电源将除尘器的电源插头插入电源插座,并确保电源连接正常。
步骤3:开启除尘器按下除尘器上的电源开关,将除尘器置为工作状态。
步骤4:调节风力根据需要,可以在除尘器上调节风力大小。
一般情况下,适当提高风力可以提高除尘效果。
步骤5:定期清洁定期清洁除尘器是保持其正常运行的关键。
当集尘板上的颗粒物积累较多时,可以取下集尘板进行清洗,以确保其除尘效果。
4. 注意事项使用静电除尘器时,请注意以下事项:注意事项1:避免水分静电除尘器是电子设备,严禁在除尘器上泼水或将其放置在潮湿的环境中使用,以免损坏设备。
注意事项2:避免长时间使用虽然静电除尘器可以连续工作,但建议不要超过8小时连续使用。
在长时间使用后,建议关闭除尘器并让设备休息一段时间。
注意事项3:远离易燃物使用静电除尘器时,请将易燃物品远离设备,以免因静电产生火灾。
注意事项4:定期更换集尘板集尘板是静电除尘器的核心部件,建议定期更换集尘板,以保证除尘效果。
5. 常见问题及解决方法问题1:除尘器没有吸附效果解决方法:请确认除尘器是否正常工作,是否插入电源并开启电源开关。
另外,也可能是集尘板上的颗粒物过多,需要进行清洁。
问题2:除尘器发出噪音解决方法:请检查是否有杂质进入风扇造成噪音。
高压静电除尘器操作规程一、设备操作使用1、设备开机前必须检查高压进线、控制线路是否完好。
进线瓷瓶和绝缘吊挂上粉尘必须清扫干净,高压室绝对无人员,才能送电开机。
2、接通电源,人为地将输出调节旋钮置于中间位置,合上控制箱上开关,红灯亮,约3秒钟后绿灯亮,说明非零位启动保护,延时启动等环节工作正常。
再断开开关,恢复输出调节旋钮于零位,重新启动。
3、合上电源约3秒种,工作指示灯亮,顺时针方向慢慢旋转输出调节旋钮位置,此时电流表、电压表的指示应缓慢上升,直至收尘筒出口处不冒烟为止,此时的电压表、电流表值即是正常运行的电压、电流值。
4、开机前,应将输出调节旋钮回复到零位,即输出电压、电流指示值为零时,才能开机(因为在有高压输出的情况下关断电源,将给变压器带来有害的电压冲击)。
5、在有高压输出的情况下,严禁插拨控制箱上五芯电缆插头,否则将有被高压电击伤的危险。
二、设备的维护1、硅高压整流器处于含尘环境运行,设备表面必然积尘,必须经常维护,保持控制箱和硅高压整流器的清洁。
2、当二次电流指示偏小,应及时振打电晕线和收尘筒体积灰。
3、设备运行时,人员不可接触高压部位。
进入高压室检查或清理高压整流器的积灰时,必须关断电源,并将高压输出充分对地放电。
4、为保证设备长期稳定运行,对负高压进线绝缘管、电晕线两头悬挂绝缘件要经常清灰检查。
5、接地线必须连接可靠,接地电阻小于4Ω。
三、设备通电运行1、通电前,必须对现场进行详细检查,将无关人员撤离,确认安全后,经负责人许可方能通电运行。
2、通电运行时,严禁切换电源开关,不得打开人孔检查。
3、进入电收尘器内或触及放电极作业时:(1)停止高压发生器的运行,切断控制盘内的主电源及控制电源开关,锁好控制盘的门,挂上“检修中”的标志牌。
(2)停止辅机运行,切断电源开关,锁好控制盘的门,挂上“检修中”的标志牌。
(3)将高压发生器进行接地。
(4)用钩形接地棒对放电极静电放电。
(5)进入任何一个电场作业时,必须使该电场同等系列的其余电场同时具备上述条件。
GGAj02DAVC-1.2A/72KV(G:高压、G:硅整流器、A:油浸自冷式、J:可控硅自动调压、1.2A:额定输出电流、72KV:额定输出电压)高压静电除尘用整流设备福建龙岩中环静电设备有限公司目录第一章前言-----------------------------------------------------------------------------------------------2一、产品的型号和名称-------------------------------------------------------------------------2二、产品用途、适用范围及特点-----------------------------------------------------------2第二章主要技术性能和技术参数----------------------------------------------------------------3一、产品使用条件------------------------------------------------------------------------------3二、主要技术参数-------------------------------------------------------------------------------3三、产品的功能和特点------------------------------------------------------------------------4第三章主要结构和工作原理---------------------------------------------------------------------5一、产品结构和外形尺寸--------------------------------------------------------------------5二、主电路工作原理---------------------------------------------------------------------------5三、 DAVC控制器工作原理-----------------------------------------------------------------6四、操作和显示功能说明--------------------------------------------------------------------7第四章安装与使用----------------------------------------------------------------------------------11一、设备的验收试验--------------------------------------------------------------------------11二、设备的安装----------------------------------------------------------------------------------12三、设备的使用----------------------------------------------------------------------------------12第五章设备的维护、保养-------------------------------------------------------------------------13第六章产品的成套性和备件----------------------------------------------------------------------13第七章附录----------------------------------------------------------------------------------------------14第一章前言一、产品型号和名称1、产品名称:高压静电除尘用整流设备2、本产品型号编制符合JB1505—75《半导体变流器型号编制方法》。
三相高压静电除尘用整流设备使用说明书龙岩市龙门电控设备厂三相高压静电除尘用整流设备性能特点:三相高压电源采用交流三相供电,不论电除尘器投入几个电场运行,始终保持三相平衡供电。
三相高压电源效率达95%,(常规高压电源效率为70%。
)在相同的额定输出功率条件下,三相高压电源的交流输入电流仅为单相高压电源43%,有明显的节能效果。
三相高压电源采用三相全波整流输出,脉动系数为0.25,输出峰值电压接近于平均电压。
单相高压电源的输出电压脉动系数为0.67。
因此,采用三相高压电源可稳定提高电场的运行电流电压,增加电除尘器的除尘效率。
控制器运行界面闪络控制电流波形三相整流变压器控制柜内部57.6kW61kVA93A380V三相电源57.6kW 83kVA 217A 380V 单相电源输出功率输入功率输入电流输入电压设备三相和单相电源(0.8A/72kV)参数比较目录第一章概述(1)1.1 产品名称及型号定义(1)1.2 产品用途和适用范围(1)1.3产品的主要特点` (2)第二章技术条件(3)2.1主要技术参数(3)2.2使用条件(3)2.3产品的功能(3)第三章产品组成和外形尺寸(6)3.1产品组成(6)3.2 控制柜(6)3.3 整流变压器(6)3.4阻尼电阻(6)3.5高压隔离开关和开关柜(6)第四章工作原理(8) 第五章设备的安装和使用(9)5.1 设备的选型(9)5.2 设备的验收和检查试验(9)5.3设备的安装(10)5.4 设备的运行(11)第六章设备的管理和维护(18)6.1 设备的维护和保养(18)6.2 常见故障分析处理(18)第七章产品成套性(20) 第八章附录(21)福建省龙岩市龙门电控设备厂GGAJ02T—A/KV三相高压静电除尘用整流设备第一章 概述1.1 产品名称及型号定义1.1.1 产品名称按《中华人民共和国机械行业标准》规定,本产品名称为:高压静电除尘用整流设备(Rectifying equipment for high voltage electrostatic precipitator)。
静电除尘器操作步骤说明书一、产品概述静电除尘器是一种常用于工业生产中的空气净化设备,能够有效去除空气中的颗粒物和粉尘,提高工作环境的清洁度。
本说明书将详细介绍静电除尘器的操作步骤,以确保用户正确操作设备。
二、安全须知1. 在操作静电除尘器之前,请确保设备已经断开电源,并进行必要的维护清洁。
2. 使用静电除尘器时,应避免与设备触电,以免发生意外事故。
3. 不得将手指或其他物体伸入设备内部,以防止受伤或引发故障。
4. 若发现设备有任何异常情况或故障,请立即停止使用并联系专业人员进行检修。
三、操作步骤1. 准备工作在使用静电除尘器之前,确保以下工作已完成:- 检查电源:确保设备已连接到正常的电源供应,电源插头已牢固插入插座。
- 检查电子线路:检查设备内部的电子线路是否完好无损。
- 检查滤网:检查滤网是否干净,如有需要,可按照说明书进行清洗或更换。
- 检查电极:检查设备内部的电极是否清洁无尘,如有需要,可使用干净的软布轻轻擦拭。
2. 开始操作按下以下步骤进行静电除尘器的操作:步骤1:打开电源将电源开关拨至“开启”位置,此时设备即开始运行,电源指示灯亮起。
步骤2:调节吸风力度根据实际需要,通过旋转风量调节旋钮,调节静电除尘器的吸风力度。
旋钮向左旋转可降低吸风力度,旋钮向右旋转可增加吸风力度。
步骤3:等待过滤设备开始运行后,静电除尘器将吸入空气,并通过电极产生静电力场,颗粒物和粉尘被静电力场吸附。
此时,请耐心等待过滤过程完成。
步骤4:关闭电源使用完毕后,将电源开关拨至“关闭”位置,设备即停止运行,电源指示灯熄灭。
断开电源插头,确保设备彻底断电。
四、维护保养静电除尘器的正常维护保养能够保证其长期高效运行,请定期进行以下操作:1. 清洁滤网:根据使用情况,定期清洁或更换滤网,确保滤网清洁无尘。
具体清洁方法请参考说明书。
2. 检查电极:定期检查设备内部的电极,如发现有灰尘积累,可使用干净的软布轻轻擦拭,使其保持清洁状态。
