三爪自定心卡盘热 ??? 三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK), 作者:佚名转贴自: 点击数:263 更新时间:2004-5-27 ,1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2,G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
一、偏心工件的相关概念在机械传动中，把回转运动变为往复直线运动或把直线运动变为回转运动，一般都是用偏心轴或曲轴来完成的。
例如车床主轴变速箱中用偏心轴带动的润滑油泵，汽车发动机中的曲轴等。
偏心工件: 外圆和外圆的轴线或内孔与外圆的轴线平行但不重合(彼此偏离一定距离)的工件。
偏心轴：外圆与外圆偏心的工件。
偏心套：内孔与外圆偏心的工件。
偏心距：两平行轴线之间的垂直距离。
偏心轴偏心套偏心轴、偏心套一般都在车床上加工。
其加工原理基本相同,都是要采取适当的安装方法,将需要加工偏心圆部分的轴线校正到与车床主轴轴线重和的位置后,再进行车削。
加工偏心零件时的精度除尺寸要求外，还应注意控制轴线间的平行度和偏心距的精度。
二、三爪自定心卡盘车偏心工件1）三爪自定心卡盘车削偏心对于长度较短、形状比较简单且加工数量较多的偏心工件，也可以在三爪自定心卡盘上进行车削。
其方法是在三爪中的任意一个卡爪与工件接触面之间，垫上一块预先选好的垫片，使工件轴线相对车床主轴轴线产生位移，并使位移距离等于工件的偏心距。
2)垫片厚度的计算垫片厚度X可按下列公式计算：X=1.5e±K K≈1.5△e式中X——垫片厚度，mm；e ——偏心距，mm；k ——偏心距修正值,正负值可按实测结果确定, mm （实测偏心距比工件要求的大，则垫片厚度的正确值应减去修正值；如果实测偏心距比工件要求的小,则垫片厚度的正确值应加上修正值）；△e——试切后,实测偏心距误差, mm；3)举例例如：在三爪自定心卡盘加垫片的方法车削偏心距e=4 mm的偏心工件,试试切后测得偏心距为3.06mm，计算垫片厚度X。
解：先暂时不考虑修正值,初步计算垫片的厚度：X=1.5e=1.5×3=4.5mm垫入4.5mm厚的垫片进行试切削,然后检查其实际偏心距是3.06mm,那么其偏心距误差为：△e=3.06－3=0.06 mmK≈1.5△e=1.5×0.06=0.09 mm由于实测偏心距比工件要求的大,则垫片厚度的正确值应减去修正值,即：X=1.5e－K=1.5×3－0.09=4.41mm4)校正偏心(a）将工件车成一根光轴，直径为D，长为L，使工件两平面与轴线垂直。

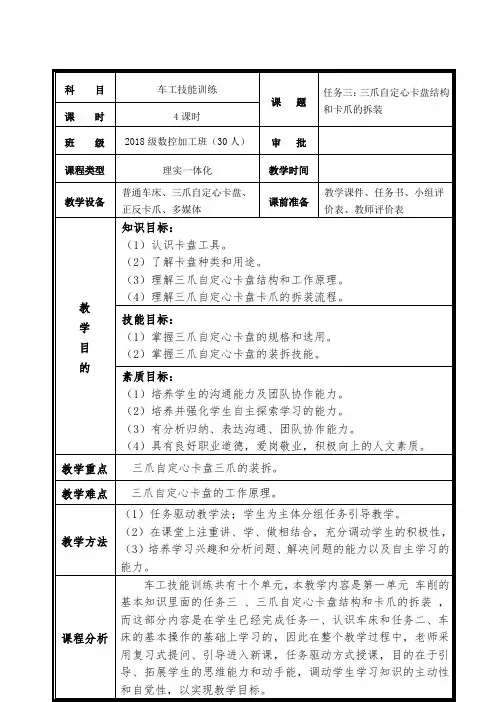

学情分析（1）本班学生在学习车工技能训练前已经完成半个学期的专业理论学习，包括机械基础、机械制图、车工工艺、金属材料等专业课程，掌握一定的机械结构原理理论基础。
（2）学生对车床的机械结构实物、机械装拆从来没有接触过，缺少动手能力，部份学生对机械装拆油污有一定的抵触心理。
（3）由于教具为三爪自定心卡盘，重量和体积较大，存在一定的安全隐患，课前必须注重学生的规范操作和安全意识教育。
教学过程设计教室布置图附件表附件1：三爪自定心卡盘结构和卡爪的拆装任务书附件2：小组评价表附件3：教师评价表《三爪自定心卡盘结构和卡爪的拆装》教学过程学习活动教师活动学生活动设计意图下达任务（20分钟）一、【组织教学】（4分钟）1.组织学生按之前分组就坐，准备好相关学习书箱笔记本，考勤并填写考勤记录表。
2.检查教学设备、工具等是否正常齐备。
3.检查学生穿着、防护等是否达到要求，并作严格要求。
按照座位就坐，准备好相关书籍、笔记本、检查衣着是否达要求。
调整情绪使学生能更快的进入学习状态。
二、【复习旧课】（5分钟）引导学生观看右图【提问】1.车床溜板箱正面大手轮轴上的刻度第转一格表示车床那个方向移动多大距离？2.车床尾座由那几部份组成？它们分别有什么作用？学生回答 :（略）【点评】：补充纠正学生的回答。
强调：床鞍纵向移动1mm。
由底座主体、手轮、尾座固定手柄、套筒锁紧手柄、套筒等组成，其中底座主体主要是与床身导轨联接，起到支撑与坚固作用；手轮作是是将旋转运动通过丝杆变为套筒的直线运动，从而顶住零件加工；尾座固定手柄是实现床向与尾座坚固作用；套筒锁紧手柄是实现套筒与尾座坚固作用。
观察、思考、积极回答问题。
以问题引入，复习巩固上节课知识，为进入本课堂学习做准备。
三、【情境分析】（5分钟）【提问】回忆之前我们学习过的钳工实习，在装夹零件是所使用的台虎钳工作原理及优缺点？学生回答 :（略）【讲解】台虎钳在装夹零件时的优点是操作方便快捷、夹紧力大，缺点是夹紧重复精度底低、夹紧圆柱类的零件不方便。
