丹佛斯VLT5000变频器显示alarm4故障维修经验

Danfoss变频器常见故障及维修对策1 引言danfoss变频器在自动化领域的应用越来越广泛。

danfoss变频器以其节能、高效、稳定而著称。

danfoss变频器经过40多年的发展其主要型型号有2800、2900、3000、5000、6000、7000、8000、fc51、fc300等系列。

2007年danfoss推出了fc系列变频器，并以其强大的功能和稳定的运行数据取得了市场的广泛好评。

fc变频器较以前的最大改变在于模块式流水化生产，可以根据不同需求为客户专业量身定做专业化产品，同时保留了原有的人性化操作界面，还推出了中文操作菜单。

使得变频器的应用及现场调试更加趋于方便，简洁。

2 danfoss几个系列变频器的常见故障(1) 丹佛斯vlt2800、vlt2900系列变频器的常见故障为alarm 37和alarm 14alarm 37为内部故障主要由于控制卡软件故障，现场电磁干扰造成。

电磁干扰，变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。

因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。

所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。

如果处理不好电磁干扰，往往会导致变频器误报警，使整个系统无法工作，导致控制单元失灵或损坏。

alarm 14为接地故障，一般是由于igbt损坏引起或现场电机或电机电缆绝缘损坏所造成的，由于vlt2800系列变频器没有内设电流互感器，因此该报警一般由于igbt触发端损坏造成。

在更换模块前应先使用示波器检查驱动触发电路是否良好，以免再次发生相同故障。

(2) 丹佛斯vlt3000系列变频器主要故障为电源故障及驱动触发电路故障vlt3000变频器由于使用到现在年限一般都较长，大部分功率器件都已经老化，特别是平波电容由于长时间的使用，且处于高频状态，很容易造成电解液的干涸。

浅议丹佛斯变频器故障和处理前言丹佛斯变频器是现代工业生产过程中常用的电力传动设备，它能够有效地控制电机转速，实现精细化控制，在工业生产中发挥着重要作用。

然而，随着变频器的使用时间增长，变频器产生故障的可能性也会逐渐增加。

为了保障工业生产的连续性和效率，对于丹佛斯变频器产生故障时应及时进行处理和维修，以保证设备的正常使用。

本文将从以下几个方面来浅议丹佛斯变频器故障和处理：1.丹佛斯变频器故障分类；2.丹佛斯变频器故障处理方法；3.丹佛斯变频器故障预防措施。

丹佛斯变频器故障分类丹佛斯变频器故障分类如下：1.电源故障电源故障是指丹佛斯变频器的电源出现故障，导致变频器无法正常工作。

电源故障可能包括以下几种：•电源线路断路•电源线路过载•电源电压波动2.控制器故障控制器故障是指丹佛斯变频器的控制器出现故障，导致变频器无法正常工作。

控制器故障可能包括以下几种：•控制器芯片损坏•控制器程序错误•控制器卡死、卡住3.传感器故障传感器故障是指丹佛斯变频器所连接的传感器出现故障，导致变频器无法正常获取实时数据，进而无法进行精细化控制。

传感器故障可能包括以下几种：•传感器接口松动•传感器线路断路•传感器信号失真4.输出器故障输出器故障是指丹佛斯变频器输出模块出现故障，导致电机无法正常运行。

输出器故障可能包括以下几种：•输出器线路短路•输出器芯片损坏•输出器参数设置错误针对不同的故障类型，我们需要采取不同的变频器故障处理方法。

下面是一些常见的故障处理方法。

1.电源故障处理方法如果变频器电源线路断路或者过载，我们需要检查电源线路是否正常，恢复电源线路的正常供电。

如果变频器电源电压波动很大，我们需要使用稳压器等电源稳定设备来稳定电压。

2.控制器故障处理方法如果变频器控制器芯片损坏，我们需要更换芯片；如果控制器程序错误，我们需要重新升级程序；如果控制器卡死、卡住，我们需要通过手动控制来解除卡死状态。

3.传感器故障处理方法如果传感器接口松动，我们需要重新插上接口；如果传感器线路断路，我们需要检查线路是否正常；如果传感器信号失真，我们需要更换传感器。

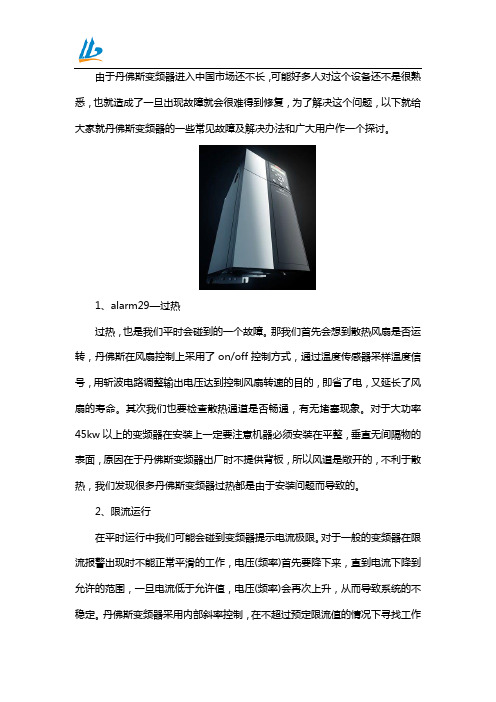

由于丹佛斯变频器进入中国市场还不长，可能好多人对这个设备还不是很熟悉，也就造成了一旦出现故障就会很难得到修复，为了解决这个问题，以下就给大家就丹佛斯变频器的一些常见故障及解决办法和广大用户作一个探讨。

1、alarm29—过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。

对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。

丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。

3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。

IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。

其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。

4、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v,24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

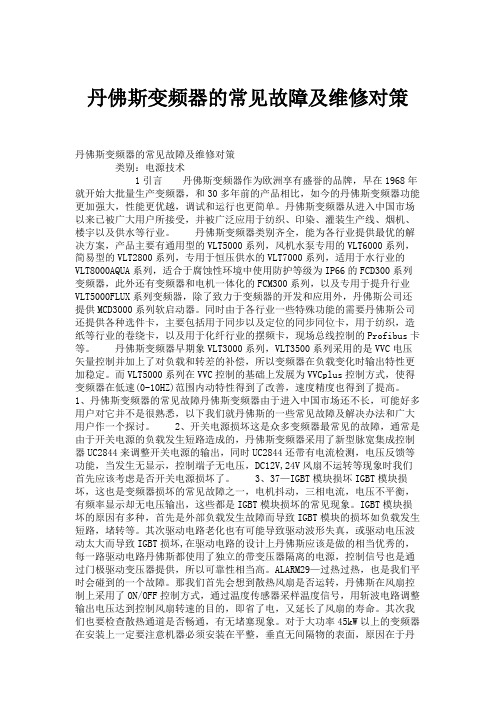

丹佛斯变频器的常见故障及维修对策丹佛斯变频器的常见故障及维修对策类别：电源技术1引言丹佛斯变频器作为欧洲享有盛誉的品牌，早在1968年就开始大批量生产变频器，和30多年前的产品相比，如今的丹佛斯变频器功能更加强大，性能更优越，调试和运行也更简单。

丹佛斯变频器从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线、烟机、楼宇以及供水等行业。

丹佛斯变频器类别齐全，能为各行业提供最优的解决方案，产品主要有通用型的VLT5000系列，风机水泵专用的VLT6000系列，简易型的VLT2800系列，专用于恒压供水的VLT7000系列，适用于水行业的VLT8000AQUA系列，适合于腐蚀性环境中使用防护等级为IP66的FCD300系列变频器，此外还有变频器和电机一体化的FCM300系列，以及专用于提升行业VLT5000FLUX系列变频器，除了致力于变频器的开发和应用外，丹佛斯公司还提供MCD3000系列软启动器。

同时由于各行业一些特殊功能的需要丹佛斯公司还提供各种选件卡，主要包括用于同步以及定位的同步同位卡，用于纺织，造纸等行业的卷绕卡，以及用于化纤行业的摆频卡，现场总线控制的Profibus卡等。

丹佛斯变频器早期象VLT3000系列，VLT3500系列采用的是VVC电压矢量控制并加上了对负载和转差的补偿，所以变频器在负载变化时输出特性更加稳定。

而VLT5000系列在VVC控制的基础上发展为VVCplus控制方式，使得变频器在低速(0-10HZ)范围内动特性得到了改善，速度精度也得到了提高。

1、丹佛斯变频器的常见故障丹佛斯变频器由于进入中国市场还不长，可能好多用户对它并不是很熟悉，以下我们就丹佛斯的一些常见故障及解决办法和广大用户作一个探讨。

2、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器UC2844来调整开关电源的输出，同时UC2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。

在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。

(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。

(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。

(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。

其主要组成部分是：输出驱动电路、接收控制电路。

控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。

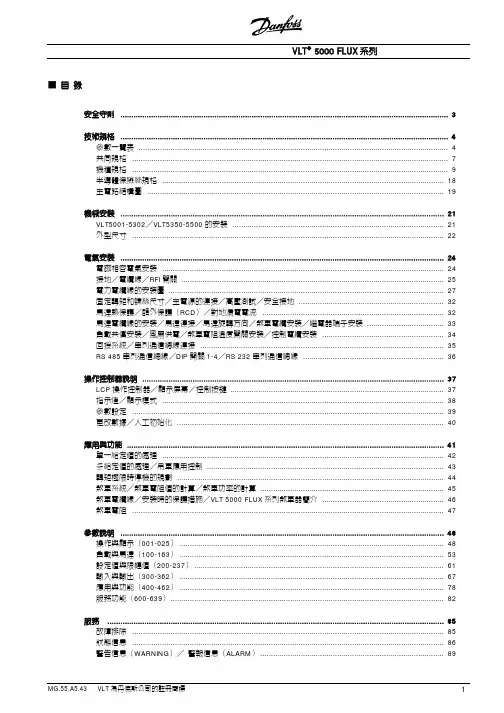

■目錄安全守則 (3)技術規格 (4)參數一覽表 (4)共同規格 (7)機種規格 (9)半導體保險絲規格 (18)主電路結構圖 (19)機械安裝 (21)VLT5001-5302／VLT5350-5500的安裝 (21)外型尺寸 (22)電氣安裝 (24)電磁相容電氣安裝 (24)接地／電纜線／RFI開關 (25)電力電纜線的安裝圖 (27)固定轉矩和螺絲尺寸／主電源的連接／高壓測試／安全接地 (32)馬達熱保護／額外保護（RCD）／對地漏電電流 (32)馬達電纜線的安裝／馬達連接／馬達旋轉方向／煞車電纜安裝／繼電器端子安裝 (33)負載共償安裝／風扇供電／煞車電阻溫度開關安裝／控制電纜安裝 (34)回授系統／串列通信總線連接 (35)485串列通信總線／DIP開關1-4／RS 232串列通信總線 (36)RS操作控制器說明 (37)LCP操作控制器／顯示屏幕／控制按鍵 (37)指示燈／顯示模式 (38)參數設定 (39)更改數據／人工初始化 (40)應用與功能 (41)單一給定值的處理 (42)多給定值的處理／吊車應用控制 (43)轉矩極限時停機的規劃 (44)煞車系統／煞車電阻值的計算／煞車功率的計算 (45)煞車電纜線／安裝時的保護措施／VLT 5000 FLUX系列煞車器簡介 (46)煞車電阻 (47)參數說明 (48)操作與顯示（001-025） (48)負載與馬達（100-163） (53)設定值與限幅值（200-237） (61)輸入與輸出（300-362） (67)應用與功能（400-462） (78)服務功能（600-639） (82)服務 (85)故障排除 (85)狀態信息 (86)警告信息（WARNING）／警報信息（ALARM） (89)本操作說書適用所有軟體版本 5.4 x 的VLT 5000 Flux 系列變頻器， 軟體版本號碼可在參數624（軟體版本號碼）中查到。

注意！表示使用者應注意的事項。

丹佛斯变频器常见故障分析及维修！丹佛斯变频器全称为“丹佛斯交流变频调速器”，主要用于三相异步交流电机，用于控制和调节电机速度。

丹佛斯变频器是丹麦丹佛斯集团生产的变频器产品，迄今，已有40余年的历史，产品已经涵盖所有低压市场。

丹佛斯变频器始终坚持以客户为导向的研发更保证了产品的稳定性、创新性、灵活性，这使得丹佛斯变频器成为全球变频器市场的佼佼者，而丹佛斯也成为全球变频器的领先供应商。

丹佛斯变频器常见故障分析及维修：1：丹佛斯VLT2900 报ERR15 (内部电源故障）内部的开关电源提供四路电源。

分别是两路+5VDC,+24VDC,+18VDC。

其中+5VDC 用作系统控制电源，如：CPU、逻辑电路等，+24VDC电源用作风扇制冷、+18VDC电源用作产生触发电源，开关电源产生的+18VDC，该路电源是用来提供产生+15VDC和内部驱动电路电源，只要这两方面任意一方面出问题，变频器就会检测到电源不稳定，发出指令停止工作，向控制卡CPU发出故障锁定指令，操作面板显示Err15。

检测18V经LM317调节成15V送至驱动经175Z1775供电后面短路会拉低15V2:ERR29——过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

3、 ERR8—欠压故障欠压故障，当出现欠压故障时，我们首先应该检查输入电源是否缺相，假如输入电源没有问题那我们就要检查整流回路是否有问题，丹佛斯小功率37kw以下的变频器采用的是单个的全桥不可控整流器，而45kw以上的变频器则采用了半控全桥整流，整流桥缺相可能导致欠压报警。
