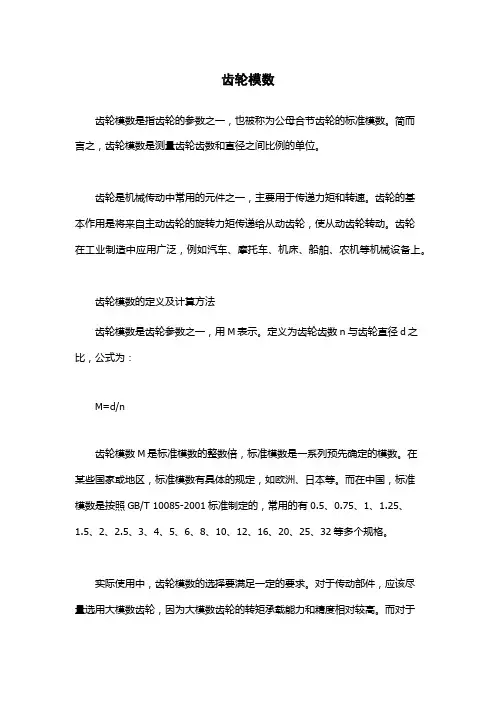

齿轮的模数是什么啊

齿轮模数齿轮模数是指齿轮的参数之一，也被称为公母合节齿轮的标准模数。

简而言之，齿轮模数是测量齿轮齿数和直径之间比例的单位。

齿轮是机械传动中常用的元件之一，主要用于传递力矩和转速。

齿轮的基本作用是将来自主动齿轮的旋转力矩传递给从动齿轮，使从动齿轮转动。

齿轮在工业制造中应用广泛，例如汽车、摩托车、机床、船舶、农机等机械设备上。

齿轮模数的定义及计算方法齿轮模数是齿轮参数之一，用M表示。

定义为齿轮齿数n与齿轮直径d之比，公式为：M=d/n齿轮模数M是标准模数的整数倍，标准模数是一系列预先确定的模数。

在某些国家或地区，标准模数有具体的规定，如欧洲、日本等。

而在中国，标准模数是按照GB/T 10085-2001标准制定的，常用的有0.5、0.75、1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、16、20、25、32等多个规格。

实际使用中，齿轮模数的选择要满足一定的要求。

对于传动部件，应该尽量选用大模数齿轮，因为大模数齿轮的转矩承载能力和精度相对较高。

而对于减速机等工具，则应选择小模数齿轮，以使整机尽可能地小型化。

此外，齿轮模数还与齿轮的加工精度、材料及承载能力等相关。

齿轮的应用领域和优劣齿轮应用领域广泛，如汽车、机械制造、建筑工程、食品制造、航空航天等领域。

由于齿轮在传动系统中具有传递力矩、减速或增速以及控制方向的作用，因此它在工业和农业生产中扮演着重要的角色。

与其他传动方式相比，如皮带传动、链条传动、沟槽传动等，齿轮传动具有以下优势：1. 齿轮传动精度高，可靠性强；2. 对传递力矩、转速比等有较好的适应性；3. 齿轮传动效率高。

虽然齿轮是一种优良的传动方式，但同时也存在一些缺陷：1. 齿轮传动制造精度要求高，制造难度大，加工成本高；2. 齿轮传动噪声较大，需要采取降噪措施；3. 齿轮传动的机械损耗较大，需要进行润滑和维护。

总的来说，齿轮传动在工业和农业生产中具有重要的应用价值，但也需要在选型、制造、维护等方面充分考虑其优劣和适用范围。

齿轮的标准模数有哪些齿轮的标准模数是指在齿轮制造中常用的一组数值，用来表示齿轮的尺寸和齿数。

在工程设计和制造中，选择合适的标准模数对于齿轮的传动效果和精度至关重要。

下面将介绍常见的齿轮标准模数及其特点。

0.5模数，0.5模数的齿轮通常用于小型机械设备中，因其齿轮尺寸小、齿数多，适合于空间有限的场合。

0.5模数齿轮的制造成本低，适用于一些经济型的传动装置。

0.8模数，0.8模数的齿轮是常见的标准模数之一，广泛应用于各种机械设备中。

0.8模数的齿轮传动效率高，传动平稳，适用于大多数一般性的传动装置。

1.0模数，1.0模数的齿轮适用于中等大小的机械设备，具有较高的传动效率和承载能力。

1.0模数齿轮的制造精度要求较高，适用于对传动精度要求较高的场合。

1.25模数，1.25模数的齿轮通常用于大型机械设备中，具有较高的承载能力和传动精度。

1.25模数齿轮的制造成本较高，适用于大功率传动装置。

1.5模数，1.5模数的齿轮适用于重载、高速、高精度传动装置，具有较高的传动效率和承载能力。

1.5模数齿轮的制造难度大，适用于对传动精度和可靠性要求较高的场合。

除了上述常见的标准模数外，还有一些非标准模数的齿轮，通常用于特殊传动装置中。

选择合适的标准模数对于齿轮的传动效果和使用寿命至关重要，需要根据具体的传动要求和工作条件进行选择。

总的来说，齿轮的标准模数涵盖了0.5、0.8、1.0、1.25、1.5等数值，不同的模数适用于不同类型和规格的齿轮传动装置。

在实际应用中，需要根据具体的传动要求和工作条件选择合适的标准模数，以确保齿轮传动的效果和可靠性。

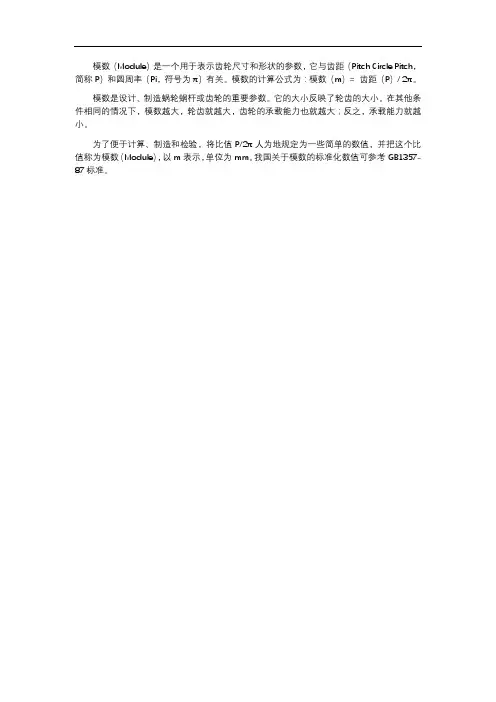

模数（Module）是一个用于表示齿轮尺寸和形状的参数，它与齿距（Pitch Circle Pitch，简称P）和圆周率（Pi，符号为π）有关。

模数的计算公式为：模数（m）= 齿距（P）/ 2π。

模数是设计、制造蜗轮蜗杆或齿轮的重要参数。

它的大小反映了轮齿的大小。

在其他条件相同的情况下，模数越大，轮齿就越大，齿轮的承载能力也就越大；反之，承载能力就越小。

为了便于计算、制造和检验，将比值P/2π人为地规定为一些简单的数值，并把这个比值称为模数（Module），以m表示，单位为mm。

我国关于模数的标准化数值可参考GB1357-87标准。

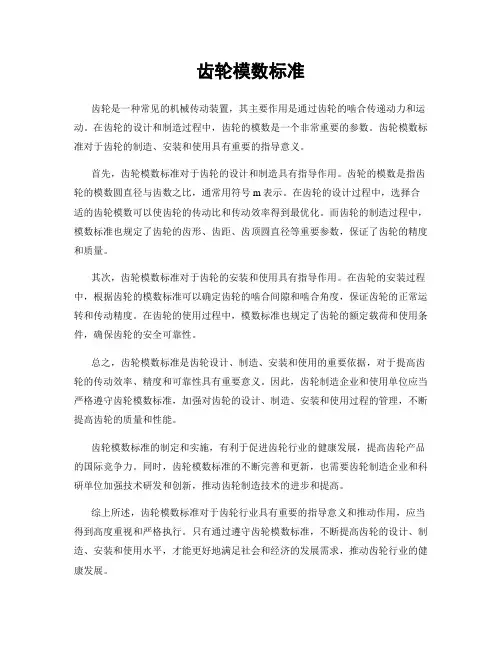

齿轮模数标准
齿轮是一种常见的机械传动装置，其主要作用是通过齿轮的啮合传递动力和运动。

在齿轮的设计和制造过程中，齿轮的模数是一个非常重要的参数。

齿轮模数标准对于齿轮的制造、安装和使用具有重要的指导意义。

首先，齿轮模数标准对于齿轮的设计和制造具有指导作用。

齿轮的模数是指齿轮的模数圆直径与齿数之比，通常用符号m表示。

在齿轮的设计过程中，选择合适的齿轮模数可以使齿轮的传动比和传动效率得到最优化。

而齿轮的制造过程中，模数标准也规定了齿轮的齿形、齿距、齿顶圆直径等重要参数，保证了齿轮的精度和质量。

其次，齿轮模数标准对于齿轮的安装和使用具有指导作用。

在齿轮的安装过程中，根据齿轮的模数标准可以确定齿轮的啮合间隙和啮合角度，保证齿轮的正常运转和传动精度。

在齿轮的使用过程中，模数标准也规定了齿轮的额定载荷和使用条件，确保齿轮的安全可靠性。

总之，齿轮模数标准是齿轮设计、制造、安装和使用的重要依据，对于提高齿轮的传动效率、精度和可靠性具有重要意义。

因此，齿轮制造企业和使用单位应当严格遵守齿轮模数标准，加强对齿轮的设计、制造、安装和使用过程的管理，不断提高齿轮的质量和性能。

齿轮模数标准的制定和实施，有利于促进齿轮行业的健康发展，提高齿轮产品的国际竞争力。

同时，齿轮模数标准的不断完善和更新，也需要齿轮制造企业和科研单位加强技术研发和创新，推动齿轮制造技术的进步和提高。

综上所述，齿轮模数标准对于齿轮行业具有重要的指导意义和推动作用，应当得到高度重视和严格执行。

只有通过遵守齿轮模数标准，不断提高齿轮的设计、制造、安装和使用水平，才能更好地满足社会和经济的发展需求，推动齿轮行业的健康发展。

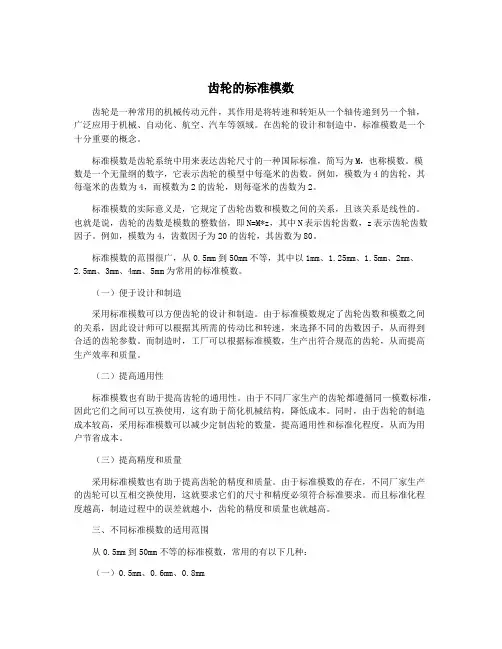

齿轮的标准模数齿轮是一种常用的机械传动元件，其作用是将转速和转矩从一个轴传递到另一个轴，广泛应用于机械、自动化、航空、汽车等领域。

在齿轮的设计和制造中，标准模数是一个十分重要的概念。

标准模数是齿轮系统中用来表达齿轮尺寸的一种国际标准，简写为M，也称模数。

模数是一个无量纲的数字，它表示齿轮的模型中每毫米的齿数。

例如，模数为4的齿轮，其每毫米的齿数为4，而模数为2的齿轮，则每毫米的齿数为2。

标准模数的实际意义是，它规定了齿轮齿数和模数之间的关系，且该关系是线性的。

也就是说，齿轮的齿数是模数的整数倍，即N=M*z，其中N表示齿轮齿数，z表示齿轮齿数因子。

例如，模数为4，齿数因子为20的齿轮，其齿数为80。

标准模数的范围很广，从0.5mm到50mm不等，其中以1mm、1.25mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm为常用的标准模数。

（一）便于设计和制造采用标准模数可以方便齿轮的设计和制造。

由于标准模数规定了齿轮齿数和模数之间的关系，因此设计师可以根据其所需的传动比和转速，来选择不同的齿数因子，从而得到合适的齿轮参数。

而制造时，工厂可以根据标准模数，生产出符合规范的齿轮，从而提高生产效率和质量。

（二）提高通用性标准模数也有助于提高齿轮的通用性。

由于不同厂家生产的齿轮都遵循同一模数标准，因此它们之间可以互换使用，这有助于简化机械结构，降低成本。

同时，由于齿轮的制造成本较高，采用标准模数可以减少定制齿轮的数量，提高通用性和标准化程度，从而为用户节省成本。

（三）提高精度和质量采用标准模数也有助于提高齿轮的精度和质量。

由于标准模数的存在，不同厂家生产的齿轮可以互相交换使用，这就要求它们的尺寸和精度必须符合标准要求。

而且标准化程度越高，制造过程中的误差就越小，齿轮的精度和质量也就越高。

三、不同标准模数的适用范围从0.5mm到50mm不等的标准模数，常用的有以下几种：（一）0.5mm、0.6mm、0.8mm这三种标准模数适用于小型齿轮的设计和制造，如手表、精密机械和精密仪器等。

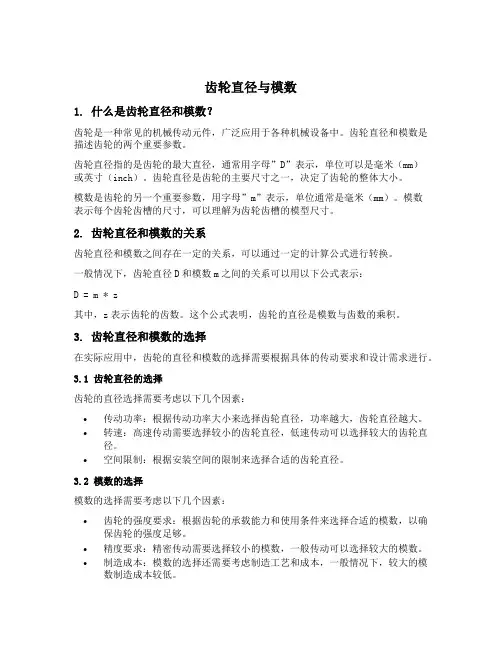

齿轮直径与模数1. 什么是齿轮直径和模数？齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮直径和模数是描述齿轮的两个重要参数。

齿轮直径指的是齿轮的最大直径，通常用字母”D”表示，单位可以是毫米（mm）或英寸（inch）。

齿轮直径是齿轮的主要尺寸之一，决定了齿轮的整体大小。

模数是齿轮的另一个重要参数，用字母”m”表示，单位通常是毫米（mm）。

模数表示每个齿轮齿槽的尺寸，可以理解为齿轮齿槽的模型尺寸。

2. 齿轮直径和模数的关系齿轮直径和模数之间存在一定的关系，可以通过一定的计算公式进行转换。

一般情况下，齿轮直径D和模数m之间的关系可以用以下公式表示：D = m * z其中，z表示齿轮的齿数。

这个公式表明，齿轮的直径是模数与齿数的乘积。

3. 齿轮直径和模数的选择在实际应用中，齿轮的直径和模数的选择需要根据具体的传动要求和设计需求进行。

3.1 齿轮直径的选择齿轮的直径选择需要考虑以下几个因素：•传动功率：根据传动功率大小来选择齿轮直径，功率越大，齿轮直径越大。

•转速：高速传动需要选择较小的齿轮直径，低速传动可以选择较大的齿轮直径。

•空间限制：根据安装空间的限制来选择合适的齿轮直径。

3.2 模数的选择模数的选择需要考虑以下几个因素：•齿轮的强度要求：根据齿轮的承载能力和使用条件来选择合适的模数，以确保齿轮的强度足够。

•精度要求：精密传动需要选择较小的模数，一般传动可以选择较大的模数。

•制造成本：模数的选择还需要考虑制造工艺和成本，一般情况下，较大的模数制造成本较低。

4. 齿轮直径和模数的计算示例下面通过一个具体的计算示例来说明齿轮直径和模数的计算方法。

假设有一个齿轮，要求齿数为20，模数为2mm，我们可以通过公式计算齿轮的直径：D = m * z = 2mm * 20 = 40mm因此，该齿轮的直径为40mm。

5. 齿轮直径和模数的应用领域齿轮直径和模数的应用非常广泛，涉及到各种机械设备和工业领域，包括但不限于以下几个方面：•汽车工业：齿轮被广泛应用于汽车变速器、传动系统等部件中。

齿轮模数
模数是什么？
一般来说，齿轮齿的大小通过模数表示。

用模数表示齿的大小时，一般用诸如m1、m2、m4这样的符号和数字表示。

数字越大，齿的大小也越大。

图1 - 模数1.5（左）和模数4（右）的齿的大小比较
为了使齿轮相啮合，各个齿轮齿的间隔即齿距（p）必须相同。

齿距（p）虽然表示齿的大小，但是齿距由圆周率算成，作为数字来说看起比较复杂。

因此，用齿的齿距除以圆周率，得到的商称为模数，作为表示齿大小的标记方式。

（模数的单位是mm)
可以用公式表示如下。

m = p / π
图2 - 两个模数2的齿轮
模数相同，可以正常啮合另外，直齿轮的分度圆直径（d）为模数(m)和齿数(z)相乘的积。

用公式表示为 d ＝ m x z。

在国际标准中齿的大小单位用模数来表示，但是实际上也有把齿距化为整数的CP（周节）和在美国主流使用的DP（径节）的表示方法。

表1是模数（m）、周节（CP)、和径节（DP)的比较。

表1 - 齿距比较表。

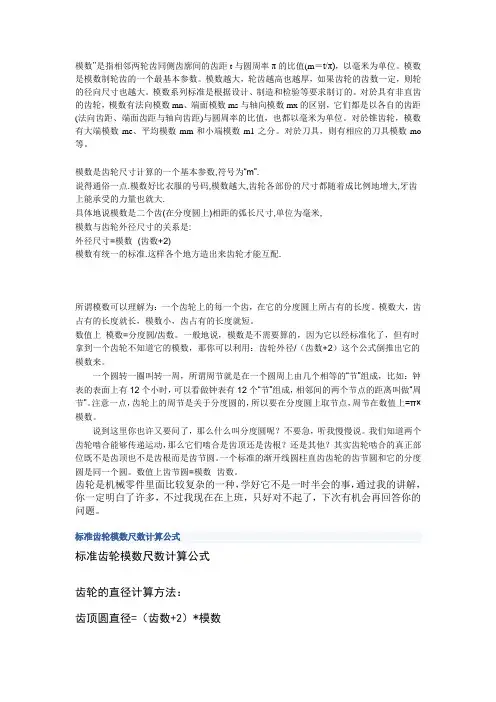

模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo 等。

模数是齿轮尺寸计算的一个基本参数,符号为“m”.说得通俗一点.模数好比衣服的号码,模数越大,齿轮各部份的尺寸都随着成比例地增大,牙齿上能承受的力量也就大.具体地说模数是二个齿(在分度圆上)相距的弧长尺寸,单位为毫米,模数与齿轮外径尺寸的关系是:外径尺寸=模数×(齿数+2)模数有统一的标准.这样各个地方造出来齿轮才能互配.所谓模数可以理解为：一个齿轮上的每一个齿，在它的分度圆上所占有的长度。

模数大，齿占有的长度就长，模数小，齿占有的长度就短。

数值上模数=分度圆/齿数。

一般地说，模数是不需要算的，因为它以经标准化了，但有时拿到一个齿轮不知道它的模数，那你可以利用：齿轮外径/（齿数+2）这个公式倒推出它的模数来。

一个圆转一圈叫转一周，所谓周节就是在一个圆周上由几个相等的“节”组成，比如：钟表的表面上有12个小时，可以看做钟表有12个“节”组成，相邻间的两个节点的距离叫做“周节”。

注意一点，齿轮上的周节是关于分度圆的，所以要在分度圆上取节点，周节在数值上=π×模数。

说到这里你也许又要问了，那么什么叫分度圆呢？不要急，听我慢慢说。

我们知道两个齿轮啮合能够传递运动，那么它们啮合是齿顶还是齿根？还是其他？其实齿轮啮合的真正部位既不是齿顶也不是齿根而是齿节圆。

一个标准的渐开线圆柱直齿齿轮的齿节圆和它的分度圆是同一个圆。

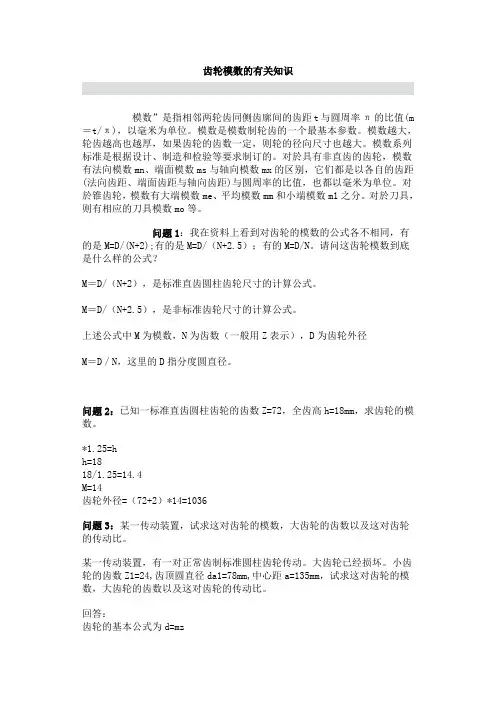

齿轮模数的有关知识模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo等。

问题1：我在资料上看到对齿轮的模数的公式各不相同，有的是M=D/(N+2);有的是M=D/（N+2.5）；有的M=D/N。

请问这齿轮模数到底是什么样的公式？M＝D/（N+2），是标准直齿圆柱齿轮尺寸的计算公式。

M＝D/（N+2.5），是非标准齿轮尺寸的计算公式。

上述公式中M为模数，N为齿数（一般用Z表示），D为齿轮外径M＝D／N，这里的D指分度圆直径。

问题2：已知一标准直齿圆柱齿轮的齿数Z=72，全齿高h=18mm，求齿轮的模数。

*1.25=hh=1818/1.25=14.4M=14齿轮外径=（72+2）*14=1036问题3：某一传动装置，试求这对齿轮的模数，大齿轮的齿数以及这对齿轮的传动比。

某一传动装置，有一对正常齿制标准圆柱齿轮传动。

大齿轮已经损坏。

小齿轮的齿数Z1=24,齿顶圆直径da1=78mm,中心距a=135mm，试求这对齿轮的模数，大齿轮的齿数以及这对齿轮的传动比。

回答：齿轮的基本公式为d=mz式中：d——分度圆直径m——齿轮模数z——齿轮的齿数一、计算模数m，以及小齿轮的参数根据齿轮的计算公式，有：da1=m（z1+2）由上式转变后，其模数m=（da1）/（z1+2）=78/（24+2）=3小齿轮的分度圆直径da=mz1=3×24=72mm二、计算大齿轮的参数中心距L=（da/2）+（db/2）式中：L——两齿轮的中心距da——小齿轮的分度圆直径db——大齿轮的分度圆直径由上式转换为db=2L-da所以，db=2L-da=2×135-72=198mm大齿轮的齿数z2=db/m=198/3=66三、计算传动比ιι=z2/z1=66/24=2.75计算题：修理工作中发现，某机床由于超负荷而使一对咬合的标准直齿圆柱齿轮打坏，现仅测得其中一个齿轮的齿顶圆半径Ra=48mm ,齿根圆半径Rf=41.25mm ，两轴承孔中心距a=135mm。

齿轮模数标准值
齿轮模数是指齿轮齿数与分度圆直径的比值，是齿轮的重要参数之一。

在工程
设计中，选择合适的齿轮模数对于齿轮传动的性能和效率至关重要。

因此，了解齿轮模数的标准值对于工程师和设计师来说是非常重要的。

齿轮模数的标准值是根据国际标准和行业规范进行制定的，不同的国家和地区
可能会有所不同。

在国际上，常见的齿轮模数标准值包括0.5、0.8、1、1.25、1.5、2、2.5、3、4、5等。

这些标准值可以满足不同工程需求，能够在一定范围内满足
各种传动比的要求，同时也便于制造和选用。

选择合适的齿轮模数可以有效地提高齿轮传动的效率和传动性能。

通常情况下，较大的模数适用于承受较大转矩和载荷的齿轮传动系统，而较小的模数则适用于高速传动系统。

因此，在设计齿轮传动系统时，需要根据实际工况和要求来选择合适的齿轮模数。

除了国际标准外，不同行业和领域也会有自己的齿轮模数标准值。

例如，汽车
行业、航空航天行业、机械制造行业等都会根据自身的需求和特点制定相应的齿轮模数标准值，以满足特定的工程需求。

在实际应用中，选择合适的齿轮模数不仅需要考虑传动效率和性能，还需要考
虑制造成本、材料成本、加工工艺等因素。

因此，在设计齿轮传动系统时，需要综合考虑各种因素，权衡利弊，选择最合适的齿轮模数标准值。

总之，齿轮模数标准值是齿轮传动设计中的重要参数，选择合适的模数对于提
高传动效率、性能和可靠性至关重要。

工程师和设计师在设计齿轮传动系统时，需要充分了解各种标准值的特点和适用范围，结合实际工程需求，选择合适的齿轮模数，以确保齿轮传动系统的正常运行和长期稳定性。

齿轮参数总汇一、齿轮的定义和分类齿轮是一种重要的机械传动元件，广泛应用于各个领域。

它主要由齿片组成，可实现两个或多个轴之间的转动传递。

齿轮根据其不同的特性和用途可以分为多种类型，包括直齿轮、斜齿轮、渐开线齿轮等。

每种类型的齿轮有着不同的参数要求和设计准则。

二、齿轮参数的基本概念1. 齿轮的模数（或分度圆模数）模数表示齿轮齿数与其分度圆直径的比值，常用符号为m。

模数的大小直接影响到齿轮的尺寸和传动性能。

2. 齿轮的齿数齿数是指齿轮上齿的数量，常用符号为z。

齿数的大小决定了齿轮的传动比和工作特性。

3. 齿轮的螺旋角度（斜齿轮）螺旋角度是指斜齿轮齿面与轴线的夹角，常用符号为β。

它影响着齿轮的噪音和传动效率。

4. 齿轮的齿宽齿宽是指齿轮齿面宽度的大小，常用符号为b。

齿宽的选择需考虑到齿轮受力和传动功率等因素。

5. 齿轮的公法线长度公法线长度是指在齿轮传动时两齿轮接触点的轨迹长度。

它与齿轮的模数和齿数有关，对齿轮的接触性能和耐磨性能具有重要影响。

三、不同类型齿轮的参数要求1. 直齿轮直齿轮是最基本的齿轮类型，其参数设计需考虑到齿数、模数、齿宽等因素。

根据具体使用条件和传动性能要求，可选择合适的齿轮材料和热处理工艺。

2. 斜齿轮斜齿轮与直齿轮相比，具有更好的传动性能和噪音特性。

在设计斜齿轮时，需要确定螺旋角度、齿数、齿宽等参数，并进行强度校核和噪声计算。

3. 渐开线齿轮渐开线齿轮是一种常用的高效率齿轮传动形式。

其参数设计主要包括模数、齿数、螺旋角度和齿宽等。

同时，还需考虑到齿轮的啮合性能和运动平稳性。

四、齿轮参数的计算方法齿轮参数的计算涉及到复杂的几何和力学问题，需要依据具体的设计要求和计算方法进行。

常用的计算方法有几何法、强度校核法和噪声计算法等。

结论齿轮参数是齿轮设计的基础，合理选取和优化各个参数对于齿轮传动性能和工作可靠性具有重要影响。

在设计过程中，要充分考虑齿轮的材料、热处理工艺以及传动功率等因素，以确保齿轮能够满足实际工作条件和使用要求。

齿轮的模数
齿轮模数是指齿轮的齿面中心距，也就是一齿和另一齿之间的距离。

它是用齿轮几何形状的定量描述。

通常情况下，模数用来衡量两个齿轮的啮合配合程度，也可用来描述齿轮的尺寸和几何特性。

模数是描述齿轮几何形状的最重要的参数，也是确定齿轮传动比例的重要选择依据。

模数越大，表明齿距越大，啮合度越小，噪音也就越低；反之模数越小，齿距越小，啮合度也就越高，噪音也就越大。

一般情况下，机械系统中的模数都不少于100，高性能齿轮通常模数都大于1000，达到一定的精度和性能要求时，模数的值可以达到上万。

齿轮模数开放分类：机械、齿轮“模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo等。

标准模数的应用很广。

在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。

它对上述零件的设计、制造、维修等都起著基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。

x=[w/(m cosα) - π (k-0.5)- z invα] / (2 tanα)式中 invα=tanα-αzmlee2007-05-20 15:55齿轮标准模数(mm)圆柱齿轮（GB12368-90）第1系列1 1.25 1.52 2.53456 8 10 12 16 20第2系列1.75 2.25 2.75 （3.25） 3.5 （3.75） 4.5 5.5 （6.5）7 9 （11）14 18锥齿轮（GB12368-90）1 1.125 1.25 1.375 1.5 1.752 2.25 2.5 2.753 3.25 3.5 3.754 4.5 5 5.56 6.5789 10 11 12 14 16 18 20注：1.斜齿轮及人字齿轮取法面模数为标准模数；锥齿轮取大端模数为标准模数。

2.优先采用第1系列，括号内的模数尽可能不用。

齿轮的模数是什么啊？有什么规定吗？如果你是学机械的，掌握齿轮的知识是非常必要的。

“模数”在齿轮中是一个抽象的概念（不能像齿数一样从实物中直接看到），但又是一个最基本的概念。

表 10.1.2-2 齿轮模数标准系列（摘录 GB/T1357-1987）
第一系 1 1.25 列 16 20 25
第二系 1.75 2.25 列 14 18 22
1.5 2 2.5 3 32 40 50
45 6
2.75 (3.25) 3.5 (3.75) 4.5 5.5 (6.5) 28 36 45
ha=m=p/π hf=1.25m
h=2.25m s=p/2=πm/2 a=(z1+z2)m/2=(d1+d2)/2
跨测齿数
k
公法线长度 w
Tags: 模数 齿轮
齿轮的基本参数
2009-11-15 16:36
k=z/9+0.5 w=m[2.9521(k-0.5)+0.014z]
10.1.2 直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系
的圆周速度相等，以 O1C 和 O2C 为半径的两个圆称为相应齿轮的节圆。
压力角 α 齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点 C 的受力方向与运动
方向所夹的锐角称压力角。我国采用标准压力角为 20°。 啮合角 α'在点 C 处两齿轮受力方向与运动方向的夹角
模数 m 是设计和制造齿轮的重要参数。不同模数的齿轮要用不同的刀具来加工制 造。为了便于设计和加工，模数数值已标准化，其数值如表 10.1.2-2 所示。
模数系列标准是根据设计、制造和检验等要求制订的。 对於具有非直齿的齿轮， 模数有法向模数 mn、端面模数 ms 与轴向模数 mx 的区别， 它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值， 也都以毫米为单位。 对於锥齿轮， 模数有大端模数 me、平均模数 mm 和小端模数 m1 之分。 对於刀具， 则有相应的刀具模数 mo 等。 标准模数的应用很广。 在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中， 标准模数都是一项最基本的参数。 它对上述零件的设计、制造、维修等都起著基本参数的作用。

齿轮的主要基本参数齿轮是机械传动中常用的零件之一，它能够将动力传递到另一个部件，使其转动。

齿轮的主要基本参数包括模数、压力角、齿数、法向模数等，下面将逐一介绍。

一、模数模数是指齿轮齿廓的大小，通常用m表示。

它是指每个齿距离圆心的距离，单位为毫米。

模数越大，齿轮的尺寸越大。

在设计和制造中，模数是一个非常重要的参数。

二、压力角压力角是指啮合时两个相邻齿廓接触点处法线与啮合线所成的夹角。

通常用α表示。

压力角大小直接影响啮合性能和传动效率。

三、齿数齿数是指一个齿轮上的牙数，通常用z表示。

它决定了两个相邻齿之间的距离和整个传动系统的速比。

四、法向模数法向模数是指垂直于啮合面方向上每毫米上牙廓高度与模长之比。

通常用mn表示。

法向模数越大，牙廓高度越高，承载能力越强。

五、顶高系数顶高系数是指齿轮齿廓顶部高度与模长之比。

通常用hf表示。

它决定了齿轮的强度和承载能力。

六、基圆直径基圆直径是指齿轮齿廓中心线上的圆直径，通常用d表示。

基圆直径决定了齿轮的尺寸和传动效率。

七、分度圆直径分度圆直径是指一个齿轮上的牙根与相邻牙顶所在的圆直径，通常用d0表示。

它是设计和制造中一个非常重要的参数。

八、压力角系数压力角系数是指啮合时两个相邻齿廓接触点处法线与啮合线所成夹角的余弦值，通常用cosα表示。

压力角系数越大，啮合性能越好。

九、螺旋角螺旋角是指齿轮齿廓螺旋线与元周线所成的夹角，通常用β表示。

它决定了螺旋锥齿轮的传动性能和制造难度。

十、偏距系数偏距系数是指齿轮齿廓中心线与啮合面法线之间的夹角的正切值，通常用tanψ表示。

偏距系数越大，齿轮的传动效率越高。

总之，以上这些基本参数是设计和制造齿轮时必须了解和掌握的重要内容。

只有深入了解这些参数，才能够设计出满足要求的齿轮传动系统。

标准模数齿轮及计算公式什么叫齿轮模数,模数是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m,t/π)，以毫米为单位。

国际规定，齿轮分度圆上的齿距P与圆周率派的比值定义为模数，用m表示，单位是mm,即m=p/派。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo等。

标准模数的应用很广。

在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。

它对上述零件的设计、制造、维修等都起著基本参数的作用。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) 齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径 d d=mz=da-2m 齿顶圆直径 dada=m(z+2)=d+2m=p(z+2)/π 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高 hf hf=1.25m 齿高 h h=2.25m 齿厚 ss=p/2=πm/2 中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度 w w=m[2.9521(k-0.5)+0.014z]Tags: 模数齿轮。

标准模数齿轮及计算公式什么叫齿轮模数？模数是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。

国际规定，齿轮分度圆上的齿距P与圆周率派的比值定义为模数，用m表示，单位是mm,即m=p/派。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo等。

标准模数的应用很广。

在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。

它对上述零件的设计、制造、维修等都起著基本参数的作用。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z] Tags: 模数齿轮。
