下载文档原格式
水泥物理性能检验报告一、实验目的：1.了解水泥的物理性能；2.掌握水泥物理性能的检验方法。
二、实验原理：水泥是由矿石熟料和适量石膏及混合材料经研磨而成的细粉体。
水泥的物理性能是衡量水泥质量的重要指标，包括水泥的比表面积、比重、初始凝结时间和终凝结时间等。
1.比表面积检测：比表面积反映了水泥的细度，是水泥颗粒表面积与质量之比。
常用的测定方法有比浸法、压滑法和气流法等。
2.比重检测：水泥的比重是指水泥的质量和相同体积的水的质量之比，常用的测定方法有密度瓶法和密度仪法。
3.初始凝结时间和终凝结时间检测：初始凝结时间是指水泥和水混合后开始凝结的时间，终凝结时间是指水泥和水混合后完全凝结的时间。
常用的测定方法有振动表法和细孔测定法等。
三、实验步骤：1.比表面积检测：（1）取少量水泥样品，将其加入研磨罐中；（2）加入一定量的石英砂，封好研磨罐盖，然后放入试验磨机中进行研磨；（3）研磨结束后，取出研磨罐，将磨料倒入筛分器中；（4）用筛分器筛分，得到不同粒径的试样；（5）根据筛分结果计算比表面积。
2.比重检测：（1）取一定质量的水泥样品，加入一定质量的水中，进行搅拌；（2）搅拌均匀后倒入密度瓶中，称量质量；（3）将密度瓶装满水，并称量质量；（4）根据测量结果计算比重。
3.初始凝结时间和终凝结时间检测：（1）将一定质量的水泥样品和一定质量的水混合，搅拌均匀；（2）将混合液倒入振动表中，开始计时；（3）不断观察混合液的状态，当混合液开始凝结时停止计时，记录初始凝结时间；（4）继续观察混合液的状态，当混合液完全凝结时停止计时，记录终凝结时间。
四、实验结果与分析：1.比表面积：根据筛分结果，计算得到水泥的比表面积为XXX平方米/克。
2.比重：根据测量结果，计算得到水泥的比重为XXX。
3.初始凝结时间和终凝结时间：根据实验观察记录，初始凝结时间为X分钟，终凝结时间为Y分钟。
根据以上数据，可以判断水泥的物理性能。
比表面积越大，说明水泥颗粒越细，水化反应面积增大，水泥的强度也相对较大。
探析建筑工程检测中水泥检测的要点建筑工程中的水泥检测是保证混凝土工程质量的重要环节。
水泥作为混凝土的主要成分之一，其质量直接影响到整个混凝土工程的强度、耐久性和稳定性等关键指标。
对水泥的检测要点具有重要的意义。
下面我将从水泥的外观、物理和化学性质、掺合料检测、性能检测以及质量控制等方面，对水泥检测的要点进行探析。
水泥需有良好的外观。
水泥外观应呈灰色或乳白色，不得有明显的砂砾、块状、鳞片状、结块和异常颜色，表面应光滑。
在实际检测中，可以通过肉眼观察、手触感和目测排水测试等方法来判断水泥的外观是否符合要求。
水泥的物理性质检测也是必不可少的环节。
常见的水泥物理性质检测有比表面积、容重、流动度和结块等。
比表面积测试可以反映水泥的颗粒大小，通常采用比表面积测定仪进行检测。
容重测试可以评价水泥的密实性和工作性能，常用的试验方法有振实法和球罐法。
流动度测试可以反映混凝土的流动性，常用的方法有承载力法和柱塞法。
结块测试则可以评估水泥的质量，主要通过用手指试验水泥是否结块来进行判断。
在水泥检测中，还需要进行有效成分的化学性质检测。
有效成分检测主要是针对水泥的主要成分进行的，包括硅酸盐、铝酸盐、铁酸盐、氧化钙等。
这些元素的百分含量对混凝土的强度和性能有着直接的影响。
常用的方法有化学分析法、荧光光谱法、X射线荧光光谱法和灰分分析法等。
掺合料的检测是水泥检测中不可忽视的一环。
掺合料是指在水泥中掺入的非金属材料，常见的掺合料有矿渣粉、粉煤灰和矿筛等。
掺合料对混凝土的性能有着重要的影响，对掺合料的质量也需要进行检测。
常用的检测指标有比表面积、活性指数、化学成分等。
水泥的性能检测和质量控制也是不可缺少的环节。
性能检测主要是对水泥的抗压强度、早期强度和耐久性等指标进行检测。
常用的方法有标准试验和特殊试验等。
质量控制主要是为了保证混凝土工程的质量和稳定性，通过在生产过程中对水泥进行抽样检测，对符合要求的样品进行称重、筛分和水化等方法，确保混凝土配合比和施工工艺的合理性。

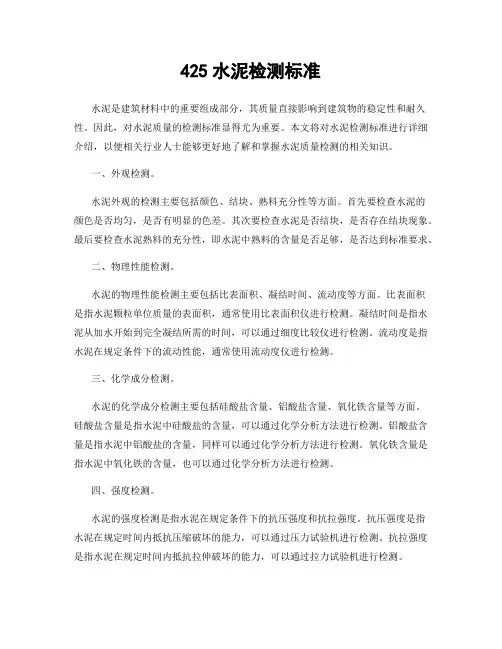

425水泥检测标准水泥是建筑材料中的重要组成部分，其质量直接影响到建筑物的稳定性和耐久性。
因此，对水泥质量的检测标准显得尤为重要。
本文将对水泥检测标准进行详细介绍，以便相关行业人士能够更好地了解和掌握水泥质量检测的相关知识。
一、外观检测。
水泥外观的检测主要包括颜色、结块、熟料充分性等方面。
首先要检查水泥的颜色是否均匀，是否有明显的色差。
其次要检查水泥是否结块，是否存在结块现象。
最后要检查水泥熟料的充分性，即水泥中熟料的含量是否足够，是否达到标准要求。
二、物理性能检测。
水泥的物理性能检测主要包括比表面积、凝结时间、流动度等方面。
比表面积是指水泥颗粒单位质量的表面积，通常使用比表面积仪进行检测。
凝结时间是指水泥从加水开始到完全凝结所需的时间，可以通过细度比较仪进行检测。
流动度是指水泥在规定条件下的流动性能，通常使用流动度仪进行检测。
三、化学成分检测。
水泥的化学成分检测主要包括硅酸盐含量、铝酸盐含量、氧化铁含量等方面。
硅酸盐含量是指水泥中硅酸盐的含量，可以通过化学分析方法进行检测。
铝酸盐含量是指水泥中铝酸盐的含量，同样可以通过化学分析方法进行检测。
氧化铁含量是指水泥中氧化铁的含量，也可以通过化学分析方法进行检测。
四、强度检测。
水泥的强度检测是指水泥在规定条件下的抗压强度和抗拉强度。
抗压强度是指水泥在规定时间内抵抗压缩破坏的能力，可以通过压力试验机进行检测。
抗拉强度是指水泥在规定时间内抵抗拉伸破坏的能力，可以通过拉力试验机进行检测。
五、其他检测。
除了上述几种主要的检测项目外，水泥的质量还可以通过烧失量、含水量、比重等方面进行检测。
烧失量是指水泥在一定温度下失去的质量，可以通过烘箱进行检测。
含水量是指水泥中所含水分的含量，可以通过干燥法进行检测。
比重是指水泥的密度，可以通过比重瓶进行检测。
综上所述，水泥检测标准涉及到外观检测、物理性能检测、化学成分检测、强度检测以及其他检测项目。
只有严格按照相关标准进行检测，才能保证水泥质量的稳定和可靠。
建筑工程检测中水泥检测的要素水泥是建筑工程中常用的材料之一，它具有高强度、耐久性和可塑性等优点，在建筑结构中起到重要的作用。
为了确保水泥的质量和使用效果，建筑工程中需要对水泥进行检测。
水泥检测的主要要素包括以下内容。
1. 物理性能测试：水泥的物理性能是指其抗压强度、抗拉强度、硬度以及其它相关性能。
这些性能的测试可以通过实验室中的试样进行，常见的测试方法包括压缩试验、拉伸试验和硬度试验等。
这些测试可以直接反映水泥的质量和强度，为工程设计和使用提供依据。
2. 化学成分分析：水泥的化学成分对其性能和使用效果有着直接的影响。
常见的水泥化学成分包括硅酸盐、铝酸盐、氧化铁等。
通过化学分析方法，可以确定水泥中各组分的含量，进而判断其适用性和性能。
3. 表观密度测试：水泥的表观密度是指其在一定体积内的质量，可以通过简单的测量方法确定。
表观密度是水泥的重要参数之一，对于工程设计和施工具有重要意义。
4. 含水率测试：水泥在生产和存储过程中可能吸湿，导致含水率的增加，从而影响其性能和使用效果。
对水泥的含水率进行测试是十分重要的。
常见的测试方法包括干燥法、称重法等。
5. 思质测试：水泥的思质是指水泥与水混合后的粘度和流动性。
水泥的思质直接影响着施工过程中的流动性和易用性。
常见的思质测试方法包括塑度试验和标准稀释液法。
6. 渣球度测试：渣球度是水泥生产过程中的一个重要指标，用于评估水泥熟料的烧成程度和烧成均匀性。
通过渣球度测试，可以判断水泥的熟料的团聚性、胶结性和可磨性等。
7. 水化热测试：水泥与水混合后会发生水化反应，产生热量。
水化热测定是评价水泥水化反应速率和热效应的重要方法。
通过水化热测试，可以得到水泥的水化特性，为制定混凝土的施工方案提供依据。
8. 调和性测试：水泥具有强烈的碱性，有时会与其他材料发生反应，进而影响建筑结构的性能和使用寿命。
对水泥的调和性进行测试是十分重要的，可以通过实验室中的试样进行。
在建筑工程检测中，水泥的质量和性能是十分重要的，对于确保工程质量和使用效果具有重要意义。
水泥物理性能检验报告1. 引言水泥是建筑材料中常用的一个组成部分，其物理性能的检验对于保证建筑质量至关重要。
本报告将介绍水泥物理性能的检验方法以及检验结果分析。
2. 检验方法2.1. 取样在进行水泥物理性能检验前，首先需要取样。
取样过程应遵循相关的取样标准，确保取得的样品能够代表整个批次的水泥。
2.2. 测试项目本次水泥物理性能检验涵盖了以下几个主要测试项目：2.2.1. 压缩强度测试压缩强度是评估水泥质量的重要指标之一。
该测试通过在标准条件下施加压缩力来确定水泥的抗压能力。
2.2.2. 抗折强度测试抗折强度测试用于评估水泥在受弯曲力作用下的承载能力。
该测试通过在标准条件下施加弯曲力来确定水泥的抗折能力。
2.2.3. 吸水性测试水泥的吸水性能对于建筑材料的使用寿命和质量至关重要。
吸水性测试通过浸泡水泥样品并测量其吸水量来评估水泥的抗渗透能力。
2.3. 检验设备为了完成上述测试项目，我们使用了以下检验设备：•压力机：用于进行压缩强度和抗折强度测试。
•吸水性测试仪：用于测量水泥样品的吸水量。
3. 检验结果与分析经过上述的检验方法，我们得到了以下检验结果：测试项目结果压缩强度50 MPa抗折强度30 MPa吸水性0.2%根据以上结果，我们可以得出以下分析：•水泥的压缩强度为50 MPa，表明其具有较高的抗压能力，适合用于承受较大压力的建筑结构。
•水泥的抗折强度为30 MPa，表明其在受弯曲力作用下具有一定的承载能力，适合用于需要抗弯性能的构件。
•水泥的吸水性为0.2%，说明其具有较好的抗渗透能力，适合用于需要防水性能的建筑材料。
4. 结论通过本次水泥物理性能检验，我们得出了水泥的压缩强度、抗折强度和吸水性等关键性能指标。
根据检验结果分析，我们可以认为该批次的水泥具有较高的抗压能力、一定的抗弯能力和较好的抗渗透能力，适合用于各类建筑工程中。
5. 参考文献[1] 国家标准化管理委员会. 水泥物理性能检验方法标准. 中国标准出版社, 20xx.。

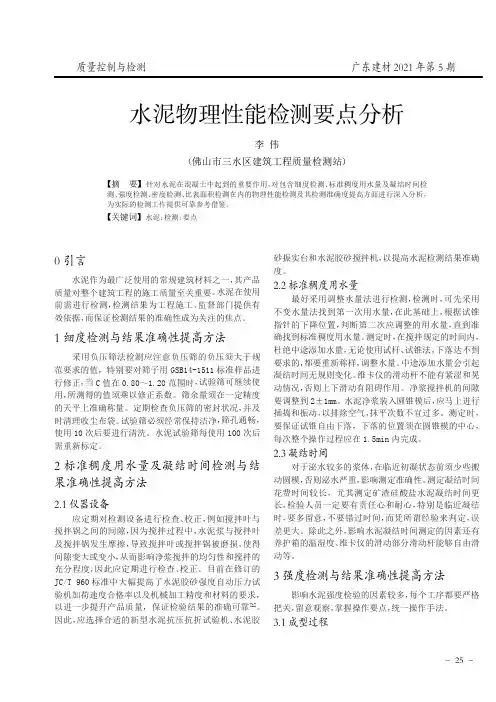

广东建材2021年第5期水泥物理性能检测要点分析李伟（佛山市三水区建筑工程质量检测站）【摘要】针对水泥在混凝土中起到的重要作用，对包含细度检测、标准稠度用水量及凝结时间检测、强度检测、密度检测、比表面积检测在内的物理性能检测及其检测准确度提高方面进行深入分析，为实际的检测工作提供可靠参考借鉴。
【关键词】水泥；检测；要点0引言水泥作为最广泛使用的常规建筑材料之一，其产品质量对整个建筑工程的施工质量至关重要。
水泥在使用前需进行检测，检测结果为工程施工、监督部门提供有效依据，而保证检测结果的准确性成为关注的焦点。
1细度检测与结果准确性提高方法采用负压筛法检测应注意负压筛的负压须大于规范要求的值，特别要对筛子用GSB14-1511标准样品进行修正，当C值在0.80～1.20范围时，试验筛可继续使用，所测得的值须乘以修正系数。
筛余量须在一定精度的天平上准确称量。
定期检查负压筛的密封状况，并及时清理收尘布袋。
试验筛必须经常保持洁净，筛孔通畅，使用10次后要进行清洗。
水泥试验筛每使用100次后需重新标定。
2标准稠度用水量及凝结时间检测与结果准确性提高方法2.1仪器设备应定期对检测设备进行检查、校正，例如搅拌叶与搅拌锅之间的间隙，因为搅拌过程中，水泥浆与搅拌叶及搅拌锅发生摩擦，导致搅拌叶或搅拌锅被磨损，使得间隙变大或变小，从而影响净浆搅拌的均匀性和搅拌的充分程度，因此应定期进行检查、校正。
目前在修订的JC/T960标准中大幅提高了水泥胶砂强度自动压力试验机加荷速度合格率以及机械加工精度和材料的要求，以进一步提升产品质量，保证检验结果的准确可靠[1]。
因此，应选择合适的新型水泥抗压抗折试验机、水泥胶砂振实台和水泥胶砂搅拌机，以提高水泥检测结果准确度。
2.2标准稠度用水量最好采用调整水量法进行检测，检测时，可先采用不变水量法找到第一次用水量，在此基础上，根据试锥指针的下降位置，判断第二次应调整的用水量，直到准确找到标准稠度用水量。
一、细度检测与结果准确性提高方法在水泥物理性能检测中，细度检测是非常关键的一环，为确保检测结果的准确性，采取适当的方法至关重要。
采用负压筛法进行检测时，我们必须确保负压筛的负压值超出规范要求，并使用GSB14-1511标准样品对筛子进行修正。
当C值处于0.80～1.20范围内时，试验筛才能继续使用，同时所得的测量结果需乘以相应的修正系数。
此外，筛余量的精确称量也必须在具备一定精度的天平上进行。
为确保检测的准确性，我们还需定期检查负压筛的密封状态，并及时清理收尘布袋，以保持试验筛的清洁和筛孔的畅通。
每使用10次后，试验筛必须进行清洗，而每使用100次后，则需重新标定水泥试验筛。
这些措施的执行将有效提高细度检测的准确性，并确保水泥质量的可靠评估。
二、标准稠度用水量及凝结时间检测与结果准确性提高方法在水泥物理性能检测中，标准稠度用水量和凝结时间的准确测定对于保证水泥质量至关重要。
为了提高检测结果的准确性，我们可以采取以下方法：2.1 仪器设备方面：定期检查和校正检测设备是确保准确测量的关键。
例如，搅拌叶与搅拌锅之间的间隙，由于搅拌过程中水泥浆与搅拌叶及搅拌锅的摩擦，可能导致磨损，使间隙变大或变小，进而影响净浆搅拌的均匀性和充分程度。
因此，定期检查和校正这些设备是至关重要的。
同时，选择符合新要求的水泥抗压抗折试验机、水泥胶砂振实台和水泥胶砂搅拌机，能够进一步提升产品质量和检验结果的准确性。
2.2 标准稠度用水量方面：调整水量法是进行标准稠度用水量检测的首选方法。
在检测时，首先通过不变水量法找到初始用水量，然后根据试锥指针的下降位置，判断第二次应调整的用水量，以准确找到标准稠度用水量。
在测定过程中，应避免中途添加水量，并确保滑动杆无紧涩和晃动情况。
此外，净浆搅拌机的间隙要调整到规定范围内，水泥净浆装入圆锥模后应立即进行插捣和振动以排除空气，抹平次数不宜过多。
最后，测定时要保证试锥自由下落，位置准确，整个操作过程应在规定时间内完成。
水泥检测项目引言概述：水泥是建造行业中常用的建造材料，其质量直接影响到建造物的稳定性和耐久性。
因此，对水泥质量进行检测是非常重要的。
水泥检测项目是指通过一系列的实验和检测手段，对水泥的物理性能、化学成份等进行全面检测，以确保水泥的质量符合相关标准。
一、水泥外观检测1.1 观察水泥的颜色和外观：水泥的颜色应该均匀，没有明显的色差，外观应该均匀细腻，没有结块或者杂质。
1.2 检查水泥的湿度：通过手感和观察水泥表面的湿润程度，可以初步判断水泥的湿度是否合适。
1.3 检查水泥的密度：可以通过称量一定体积的水泥，计算其密度来判断水泥的密度是否符合标准。
二、水泥物理性能检测2.1 测定水泥的凝结时间：通过实验方法测定水泥的凝结时间，以判断水泥的凝结性能是否符合标准。
2.2 测定水泥的强度：通过压缩试验或者拉伸试验等方法，测定水泥的强度，以确保水泥的抗压强度和抗拉强度符合标准。
2.3 测定水泥的收缩率：通过试验方法测定水泥的收缩率，以判断水泥在硬化过程中是否会浮现过大的收缩。
三、水泥化学成份检测3.1 测定水泥的氧化物含量：通过化学分析方法，测定水泥中氧化钙、氧化铝等氧化物的含量，以确保水泥的化学成份符合标准。
3.2 测定水泥的硅酸盐含量：通过化学分析方法，测定水泥中硅酸盐的含量，以确保水泥的硅酸盐含量符合标准。
3.3 测定水泥的硫酸盐含量：通过化学分析方法，测定水泥中硫酸盐的含量，以确保水泥的硫酸盐含量符合标准。
四、水泥质量控制4.1 制定水泥检测标准：根据国家相关标准和建造行业的要求，制定水泥检测项目的具体标准和流程。
4.2 建立水泥检测实验室：建立专门的水泥检测实验室，配备先进的实验设备和专业的技术人员，确保水泥检测的准确性和可靠性。
4.3 定期对水泥进行检测：建立定期的水泥检测计划，对进货的水泥进行全面检测，及时发现和处理质量问题。
五、水泥检测结果分析与应用5.1 分析水泥检测结果：对水泥检测结果进行分析，找出水泥质量存在的问题和不足之处。

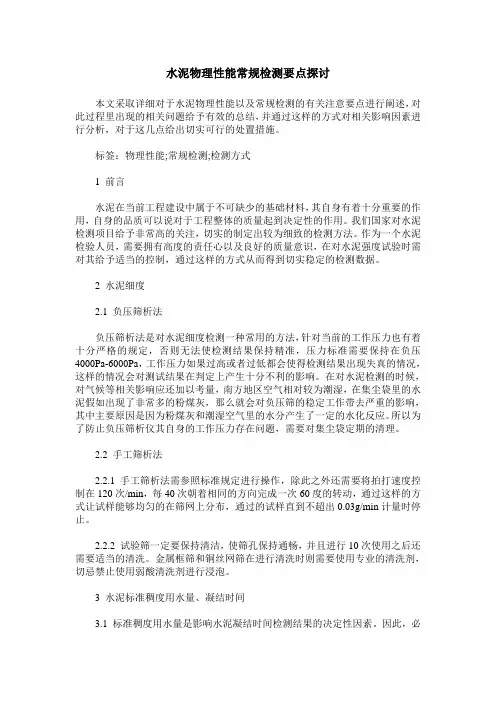

水泥物理性能常规检测要点探讨本文采取详细对于水泥物理性能以及常规检测的有关注意要点进行阐述，对此过程里出现的相关问题给予有效的总结，并通过这样的方式对相关影响因素进行分析，对于这几点给出切实可行的处置措施。
标签：物理性能;常规检测;检测方式1 前言水泥在当前工程建设中属于不可缺少的基础材料，其自身有着十分重要的作用，自身的品质可以说对于工程整体的质量起到决定性的作用。
我们国家对水泥检测项目给予非常高的关注，切实的制定出较为细致的检测方法。
作为一个水泥检验人员，需要拥有高度的责任心以及良好的质量意识，在对水泥强度试验时需对其给予适当的控制，通过这样的方式从而得到切实稳定的检测数据。
2 水泥细度2.1 负压筛析法负压筛析法是对水泥细度检测一种常用的方法，针对当前的工作压力也有着十分严格的规定，否则无法使检测结果保持精准，压力标准需要保持在负压4000Pa-6000Pa，工作压力如果过高或者过低都会使得检测结果出现失真的情况，这样的情况会对测试结果在判定上产生十分不利的影响。
在对水泥检测的时候，对气候等相关影响应还加以考量，南方地区空气相对较为潮湿，在集尘袋里的水泥假如出现了非常多的粉煤灰，那么就会对负压筛的稳定工作带去严重的影响，其中主要原因是因为粉煤灰和潮湿空气里的水分产生了一定的水化反应。
所以为了防止负压筛析仪其自身的工作压力存在问题，需要对集尘袋定期的清理。
2.2 手工筛析法2.2.1 手工筛析法需参照标准规定进行操作，除此之外还需要将拍打速度控制在120次/min，每40次朝着相同的方向完成一次60度的转动，通过这样的方式让试样能够均匀的在筛网上分布，通过的试样直到不超出0.03g/min计量时停止。
2.2.2 试验筛一定要保持清洁，使筛孔保持通畅，并且进行10次使用之后还需要适当的清洗。
金属框筛和铜丝网筛在进行清洗时则需要使用专业的清洗剂，切忌禁止使用弱酸清洗剂进行浸泡。
3 水泥标准稠度用水量、凝结时间3.1 标准稠度用水量是影响水泥凝结时间检测结果的决定性因素。
水泥物理性能检验报告一、引言水泥是建筑材料中常用的一种材料，它在工程中承担着重要的作用。
为了确保水泥质量的稳定和优良，需要对其物理性能进行检验和评价。
本报告旨在对批水泥样品进行物理性能检验，并对检验结果进行分析和评价。
二、实验方法1.取样：从供应商提供的水泥中随机取得一定数量的样品，保证样品的代表性。
2.检测项目：对水泥样品进行常规的物理性能检测，包括初凝时间、终凝时间、凝结时间、抗压强度等项目。
3.试验设备：试验设备主要包括细度计、细度筛、试验均匀器、试验机等。
三、实验结果1.初凝时间：本次试验中，水泥样品的平均初凝时间为30分钟。
2.终凝时间：本次试验中，水泥样品的平均终凝时间为240分钟。
3.凝结时间：在本次试验中，水泥样品的平均凝结时间为270分钟。
4.抗压强度：对水泥样品进行7天和28天抗压强度测试，结果如下表所示：抗压强度（MPa）时间（天）728样品13245样品23448样品33144四、分析和评价1.水泥样品的初凝时间和终凝时间符合国家标准要求。
初凝时间通常不应超过45分钟，终凝时间不应低于10小时。
2.水泥样品的凝结时间为270分钟，表明水泥具有较快的凝结速度。
这对于加快工程施工进度是有益的。
3.水泥样品在抗压强度测试中表现出较高的强度值。
根据试验结果，样品在7天和28天的抗压强度都达到了国家标准要求。
五、结论从本次试验结果可以得出以下结论：1.水泥样品的初凝时间和终凝时间符合国家标准要求。
2.水泥样品的凝结时间为270分钟，表明水泥具有较快的凝结速度。
3.水泥样品在抗压强度测试中表现出较高的强度值，符合国家标准要求。
六、建议基于本次试验结果，我们对水泥供应商提出以下建议：1.继续保持水泥样品的物理性能稳定性，确保其初凝时间和终凝时间符合国家标准要求。
2.进一步提高水泥的凝结速度，以满足各类工程施工的时间要求。
3.继续保持水泥样品的抗压强度指标，确保其质量稳定。
4.加强原料质量控制，确保水泥质量的稳定性和可靠性。
水泥物理性能常规检测要点【摘要】本文通过对水泥物理性能常规检测进行了详细解说，并提出了各项检测项目试验需注意要点。
【关键词】水泥；检测；标准1 水泥定义及要点1.1 水泥是最重要的建筑材料之一。
水泥属于水硬性胶凝材料，遇水后会发生物理化学反应，能有可塑性浆体变成坚硬的石状体，并能将散粒状材料胶结成为整体。
水泥浆体不但能在空气中硬化，还能在水中硬化，保持并继续增长强度。
1.2 取样应具有代表性，可连续取样，也可从20个以上不同部位取等量样品，总量不少于12kg，将所取的样品充分混合后通过0.9mm的方孔筛，均分为试验样和封存样。
封存样应加封条，密封保管3个月。
1.3 水泥检测项目中化学分析、凝结时间、安定性、强度这四项不符合技术要求为不合格品。
进场的水泥应按批进行复检。
按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
2 水泥分类我国建筑工程中目前常用的水泥主要有硅酸盐水泥（p·i）、普通硅酸盐水泥（p·o）、矿渣硅酸盐水泥（p·s）、火山灰质硅酸盐水泥（p·p）、粉煤灰硅酸盐水泥（p·f）、复合硅酸盐水泥（p·c）。
（注：硅酸盐水泥分为两种类型，不掺加混合材料的称i型硅酸盐水泥，在粉磨时掺加不超过水泥质量5%的石灰石或粒化高炉矿渣的称为ⅱ型硅酸盐水泥。
）3 水泥物理性能常规试验检测执行标准（1）gb 175-2007《通用硅酸盐水泥》（2）gb/t 1346-2011《水泥标准稠度用水量、凝结时间、安定性检测方法》（3）gb/t 17671-1999《水泥胶砂强度检测方法》（4）gb/t 1345-2005《水泥细度检测方法》（5）gb/t 2419-2005《水泥胶砂流动度测定方法》（6）gb/t 208-94《水泥密度测定方法》（7）gb/t 8074-2008《水泥比表面积测定方法》（勃氏法）（8）gb/t 12573-2008《水泥取方法》4 水泥标准稠度用水量、凝结时间、安定性检测方法4.1 基本原理4.1.1 水泥标准稠度净浆对标准试杆（或试锥）的沉入具有一定阻力。
通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
4.1.2 凝结时间以试针沉入水泥标准稠度净浆至一定深度所需的时间表示。
4.1.3 安定性（雷氏法）是通过测定水泥标准稠度净浆在雷氏夹中沸煮后试针的相对位移表征其体积膨胀的程度。
试饼法是通过观测水泥标准稠度试饼沸煮后的外形变化情况表征其体积安定性。
4.2 主要仪器设备iso标准法维卡仪：试杆直径10±0.05mm，初终凝针的直径1.13±0.05mm，滑动部分的总质量300±1g，与试杆、试针联结的滑动杆表面光滑，能靠重力自由下落，不得有紧涩和旷动现象。
净浆搅拌机：符合jc/t 729的要求（搅拌叶和锅壁的间隙为2±1mm）电子天平：最大称量不小于1000g，分度值不大于1g雷士夹：当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g的砝码时，两根指针的距离增加应在17.5±2.5mm范围内，当去掉砝码后针尖距离能恢复至挂砝码前的状态。
6个月可自校一次。
雷氏夹膨胀测定仪沸煮箱4.3 试验温度试验室温度（20±2）℃，相对湿度不低于50%。
（试验前后记录）湿气养护箱温度（20±1）℃，相对湿度不低于90%。
（每日记录三次）4.4 水泥标准稠度用水量水泥样品试验前，试验样与封存样应经充分拌匀，并通过0.9mm 的方孔筛，整个过程不得混杂其它水泥。
试验前须检测：维卡仪金属棒应能自由滑动；调整至试杆接触玻璃板时指针对准零点；搅拌机运转正常。
水泥净浆的搅拌：搅拌锅，搅拌叶先用湿布擦过→先加水，5-10s加入水泥500g→搅拌，低速120s，停15s（将叶片和锅壁上的水泥刮入锅中），高速120s停机。
标准稠度的测定：4.4.1 标准法将净浆一次性装入玻璃底板上，用宽约25mm的直边刀轻轻拍打浆体5次以排除浆体中的空隙，然后在试模表面约1/3处，略倾斜于试模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部一次，使净浆表面光滑。
用维卡仪测试杆沉入净浆并距底板（6±1）mm的净浆为标准稠度净浆。
其拌和用水量为水泥标准稠度用水量（p），按水泥的质量百分比计。
4.4.2 代用法分为调整水量和不变水量两种方法测定：采用调整水量法是以试锥下沉深度（30±1）mm的净浆为标准稠度。
采用不变水量方法时拌和水量用142.5ml，根据公式（p=33.4-0.185s）计算得到标准稠度用水量p。
当锥下沉深度小于13mm时，应改用调整水量法来测。
（由于标准稠度测定代用法不常用，因此在这里就不做详细介绍。
）4.5 初凝时间的测定测定前的准备工作先把调整凝结时间测定仪的试针接触玻璃板时指针对准零点。
将制备好的标准稠度净浆连同试模立即放入湿气养护箱中。
记录水泥全部加入水中的时间作为凝结时间的起始时间。
试件在湿气养护箱中养护30min后进行第一次测定，临近初凝时间时每隔5min测定一次，当试针沉至距底板4±1mm到初凝时，即达初凝状。
4.6 终凝时间的测定初凝时间测定后，立即将试件以平移的方式从玻璃板上取下，翻转180°，直径大端向上，小端向下放在玻璃板上，再次放入湿气养护箱中养护。
临近终凝时间时每隔15min测定一次，当终凝针的环形附件不能在试体上留下痕迹时，即达到终凝状态。
初终凝时间测定注意事项：4.6.1 测定时应使试杆徐徐下降，防止试针撞弯，但结果以垂直自由下落为准。
在整个测试过程中试针沉入的位置至少要距试模内壁10mm。
4.6.2 临近初凝时，每隔5min测定一次，临近终凝时每隔15min 测定一次。
到达初终凝时，都应立即在试体两个不同点重复测一次，，确认结论相同才能到达初终凝状态。
4.6.3 每次测定不能让试针落入原针孔，每次测完后需将试针擦净并将试模放回湿气养护箱内养护，整个测试过程要防止试模受振。
凝结时间硅酸盐水泥的初凝时间不小于45min，终凝时间不大于390min。
普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝时间不小于45min，终凝时间不大于390min。
4.7 安定性的测定测定方法可以用试饼法也可用雷氏法，有争议时以雷氏法为准。
凡与水泥净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层薄油。
试饼的成型：将制备好的标准稠度净浆取出一部分分成两等份，使之成球形，放在预先准备好的玻璃板上，轻轻振动玻璃板并用湿布擦过的小刀由边缘向中央抹，做成直径（70-80）mm、中心厚约10mm、边缘渐薄、表面光滑的试饼，并将其放入湿汽养护箱内养护（24±2）h。
雷氏夹试件的成型：立即将制好的标准稠度净浆一次装满雷氏夹，用宽约25mm的直边刀在浆体表面轻轻插捣3次后抹平，盖上涂油玻璃板，立即将试件移放养护箱内养护（24±2）h。
沸煮：5 泥胶砂流动度测定方法原理：通过测量一定配比的水泥胶砂在规定振动状态下的扩展范围来衡量其流动性。
仪器：水泥胶砂流动度测定仪、水泥胶砂搅拌机、试模、捣棒、卡尺、小刀、天平。
试验方法试验前将跳桌空跳一个周期25次，自检各部位是否正常。
凡是与水泥胶砂接触的仪器需用湿棉布擦拭覆盖。
制备按gb/t 17671-1999有关规定进行。
将拌好的胶砂分两层迅速装入试模，第一层装至圆模高度约三分之二处，用小刀在相互垂直两个方向各划5次，用捣棒由边缘至中心捣压15次，装第二层胶砂时装至高出截锥圆模约20mm，用小刀在相互垂直两个方向各划5次，再用捣棒由边缘至中心捣压10 次。
装胶砂和捣压时，用手扶稳试模，不要使其移动。
捣压完毕，取下模套，用小刀倾斜，从中间向边缘分两次近似水平的角度抹去高出截锥圆模的胶砂，擦去落在桌面上的胶砂。
将截锥圆模垂直向上轻轻提起。
开动跳桌，在25s±1s内完成25次跳动。
跳动完毕后，从胶砂拌和开始到测量扩散直径结束，应在6min内完成。
用卡尺测量胶砂底面互相垂直的两个方向直径，计算平均值（为胶砂流动度值），取整数，单位为“mm”。
强度试验按gb/t 17671进行试验。
火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180mm来确定。
当流动度小于180mm时，应以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180m。
6 胶砂强度检测本方法为40mm*40mm*160mm棱柱试体的水泥抗压强度和抗折强度测定。
试体是由按质量计的一份水泥、三份中国iso标准砂，用0.5的水灰比拌制的一组塑性胶砂制成。
胶砂用行星搅拌机搅拌，在振实台上成型。
试体连模一起在湿气养护箱中养护24h，然后脱模在水中养护至强度试验。
到试验龄期时将试体从水中取出，先进行抗折强度试验，折断后每截再进行抗压强度试验。
检测环境要求1）试验室温度20±2℃，相对湿度不低于50%。
2）试件养护池水温20±1℃。
（每日记录三次）3）湿气养护箱温度20±1℃，相对湿度不低于90%。
胶砂的制备胶砂的质量配合比应当为一份水泥三份标准砂和半份水（水灰比为0.5）。
一锅胶砂成三条试体，每锅材料需要量：水泥（450±2）g；标准砂（1350±5）g；水（225±1）ml。
搅拌搅拌锅，搅拌叶先用湿布擦过→先加水，5-10s加入水泥450g→搅拌，低速30s，加砂30s，高速30s，停90s（将叶片和锅壁上的水泥刮入锅中）高速60s停机。
注：胶砂搅拌机的叶片与锅壁之间的间隙每月检查一次。
成型分两层装模，装第一层每个槽约放300g胶砂，用大播料器来回一次将料层播平，再振实60次→装入第二层胶砂时用小播料器播平，再振实60次→取下试模，用钢直尺横向锯割动作慢慢移动，一次刮去多余胶砂，并用直尺将试体表面抹平。
在试模上作好标记放入养护箱内养护。
试件的养护1）脱模前应将试模放在恒温恒湿的养护箱中养护至规定的脱模时间时取出脱模。
脱模前，应对试件进行编号。
二个龄期以上的试体，在编号时应将同一试模中的三条试体分在二个以上龄期内。
对于24h龄期，应在破型试验前20min内脱模。
对于24h以上龄期的，应在成型20～24h之间脱模。
注：若因脱模会对强度造成损害的，可以延迟脱模时间，但应在试验报告中应予说明。
2）将做好标记的试件立即水平或竖直放在20℃±1℃水中养护，水平放置时刮平面应朝上。
