结构初步设计统一技术规定范例1.工程概况1.1本工程位于××市××区，主要为住宅及其配套用房。

1.2各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，主要结构跨度。

建筑单体（分区）工程概况2.设计依据2.1设计基准期：50年。

2.2主体结构的使用年限：50年。

2.3自然条件：2.4××单位××年××月编制《××工程地质勘察报告》（工程编号：××）。

2.5《××设计指导》（编号：××）。

2.6《××工程超限高层建筑工程抗震设防专项审查意见》。

2.7结构专业设计所执行的主要标准。

标准名称编号国家标准《建筑结构荷载规范》GB50009-2001（2006版）国家标准《混凝土结构设计规范》GB50010-2010国家标准《砌体结构设计规范》GB50003-2001国家标准《钢结构设计规范》GB50017-2003国家标准《建筑工程抗震设防分类标准》GB50223-2008国家标准《建筑抗震设计规范》GB50011-2010国家标准《建筑地基基础设计规范》GB50007-2002国家标准《地下工程防水技术规范》GB50108-2008行业标准《高层建筑混凝土结构技术规程》JGJ3-2010行业标准《建筑地基处理技术规范》JGJ79-2002行业标准《建筑桩基技术规范》JGJ94-2008××市标准《岩土工程技术规范》××××市标准《××市住宅设计标准》××《建筑工程设计文件编制深度规定》建质［2008］216号《工程建设标准强制性条文》－房屋建筑抗震部分2009年版《2009全国民用建筑工程设计技术措施－结构（结构体系）》《2009全国民用建筑工程设计技术措施－结构（地基与基础）》3.建筑分类等级3.1建筑结构安全等级：二级。

3.2地基基础设计等级：乙级。

3.3桩基设计等级：乙级。

3.4建筑抗震设防类别：幼儿园为乙类，其余为丙类。

3.5人防地下室的设计类别、防常规武器抗力级别、防核规武器抗力级别：甲类、常6、核6。

3.6混凝土构件的环境等级。

4.主要荷载（作用）取值4.1楼（屋）面面层荷载、吊挂（含吊顶）荷载①楼面：1.5kN/m2（楼板自重自动计算）②屋面：4.5kN/m2（屋面板自重自动计算）4.2墙体荷载①门窗洞口部位外墙：8kN/m②全部为填充墙部位外墙：10kN/m③200mm厚轻质内墙：6kN/m④100mm厚轻质内墙：4.5kN/m⑤卫生间、厨房部位200mm厚内墙8kN/m⑥卫生间、厨房部位100mm厚内墙：5kN/m4.3楼（屋）面活荷载。

主要楼（屋）面活荷载标准值4.4特殊部位活载1 地下室顶板的室内部分考虑施工活载4.0 kN/m2；高低屋面的较低屋面考虑施工活载4.0 kN/m2。

2 室外地面活荷载一般取10 kN/m2（用于计算挡土结构的土压）。

4.5风荷载：地面粗糙度C类；计算主体结构时，高宽比不大于4的矩形、方形、十字形平面的单体风荷载体型系数取1.3，其余单体风荷载体型系数取1.4。

4.6雪荷载：积雪分布系数见《建筑结构荷载规范》GB50009第6章的相关规定。

4.7地震作用4.8温度作用有关设计参数：不做温度作用定量计算。

6主要结构材料5.1混凝土1 强度等级：××号楼：10层（建筑层数）楼面以下取C40，11-20（建筑层数）层取C35，21层以上取C30；梁板、地下室外墙及基础取C30。

其余单体取C30。

2 防水混凝土的抗渗等级：P6。

5.2砌体：1 外墙、卫生间及厨房周围墙体采用混凝土多孔砖，强度等级不低于MU5，干容重不大于12.0kN/m3，（计算容重为16.0kN/m3），砌筑砂浆强度等级不低于M5。

2 内墙（除卫生间及厨房周围墙体）采用蒸压加气混凝土砌块，强度等级不低于MU5，干容重不大于6.5kN/m3，（计算容重为10.0kN/m3），配套砂浆强度等级不低于Mb5。

5.3钢筋：1 普通楼、屋面板：受力钢筋采用HRB400，分布钢筋采用HPB300。

2 基础底板：主筋宜采用HRB400。

3 梁：主筋采用HRB400，箍筋采用HPB300或HRB400。

4 框架柱：主筋和箍筋采用HRB400。

5 剪力墙：分布钢筋采用HRB400，边缘构件主筋采用HRB400，构造边缘构件箍筋采用HPB300，约束边缘构件箍筋采用HRB400。

6 地下室外墙：采用HRB400。

7设计计算6.1结构整体计算及基础计算分别采用中国建筑科学研究院2010年版的SA TWE及JCCAD。

6.2上部结构分析采用空间杆－壳元墙元的计算模型。

基础分析采用弹性地基梁计算。

除××单体嵌固于地下室底板外，其余单体嵌固与基础顶面。

6.3参数取值1 混凝土容重：板重由程序自动计算，SA TWE中混凝土容重取26（在PM中容重取25）。

2 嵌固端所在层号：当仅有一层地下室时，地下室顶板作为嵌固层时为地下室层数+1，当为基础顶面嵌固时，嵌固端层号为1.3 刚性楼板假定：内力及配筋计算时不要勾选此选项。

4 采用施工模拟加载3计算。

5 地面粗糙度：B类。

6 基本风压：选取50年一遇基本风压。

7 承载力设计时的风荷载放大效应：对于对风荷载敏感的高层建筑，此系数为1.05。

8 X、Y向基本周期：根据satwe计算结果回代。

9 舒适度验算基本风压：取十年一遇基本风压。

10 体型系数：1.40。

11 周期折减系数：剪力墙结构取0.90；框架结构取0.65。

12 斜交抗侧力构件方向附加地震数：注意根据计算的地震力最大作用角度及是否有斜交抗侧力构件，附加相应数量地震数13 周期折减系数：0.90。

14 梁端弯矩调幅系数0.85，梁设计弯矩增大系数1.0，梁扭矩折减系数0.40（有平衡扭转部分不折减，应手动调整）。

15 中梁刚度增大系数：按2010新规范取值。

16 活荷载折减和不利布置：考虑活荷载折减和不利布置。

17 顶塔楼地震作用放大系数1.00。

18 梁、柱纵筋保护层厚度：c=20mm。

19 16 墙竖向分布筋配筋率：0.3020 土层水平抗力系数的比例系数（M值）：1021 室外地坪标高：1.00m22 地下水位标高：-1.10m23 室外地面附加荷载（kN/m2）106.4指标控制1 周期：保证第一和第二周期为平动，第三周期为转动；T t/T1不应大于0.9（复杂高层、B级高度0.85）；尽量使第二和第一周期的比值不小于0.8（即两个方向刚度相差不要太大）。

2 位移角限值：框架结构：1/550，剪力墙结构：1/1000；控制刚度富余量。

最大位移角富余20%时，宜尝试调整电算。

3 位移比限值：不宜大于1.2，不应大于1.5（高层1.4）（高层建筑计算位移比用刚性楼板假定，计算位移比时应注意：(a),当计算单向地震作用时应考虑偶然偏心并计及扭转的影响，(b).当计算双向地震作用并计及扭转影响时，还应补充(a)项计算，二者的位移比均应满足规范）。

6.5天然地基基础计算1地基承载力特征值：fak=280kpa2地基承载力宽度修正系数：ηb=03地基承载力深度修正系数：ηd=1.604基底以土的重度（或浮容重）：10kN/m3 5基底以土的加权平均重度：20kN/m36承载力修正用基础埋置深度：2.50m7覆土重：自动计算8室外地坪自然高度：-0.3m9基础混凝土强度等级：C3510结构重要性系数：1.0011人防等级：不计算12顶板人防荷载：0（kpa）底板人防荷载：0（kpa）13梁式基础的覆土标高：0m14地下水距天然地坪深度：0.8m15活荷载按楼层折减系数：自动按楼层折减活荷载6.7桩筏基础计算1桩型：预应力混凝土管桩2单桩承载力（特征值）：4000kN3单桩抗拔承载力（特征值）：4000kN4单桩水平承载力（特征值）：0kN5桩长（m）15.006桩数确定由于桩重心校核时未计入筏板自重，因此不能以重心校核数据来确定总桩数，需考虑因承担筏板自重而增加的桩数7桩刚度：自动计算8计算模型：弹性地基梁板模型9地基基础形式及参照规范：天然地基（地基规范）、常规桩基（桩基规范）10上部结构影响（共同作用计算）：按satwe刚度11筏板（梁）混凝土级别：C3512阀板（梁）主筋级别：HRB40013箍筋级别：HPB30014筏板受拉区构造配筋率（0为自动计算）：0.1515底板抗浮验算的水头标高：016水浮力荷载组合分项系数：1.4017筏板恒载：1.500kN/m2 筏板活载：2.5kN/m218筏板上覆土重：0 筏板挑出部位覆土自重：适当考虑8基础及地下室工程7.1基础各单体基础参数各单体桩基参数7.2地下室抗浮措施：地下车库设置抗浮桩；要求施工中维持降水措施，至顶板覆土完成后方可停止。

7.3地下车库顶板主体采用无梁楼盖，典型构件尺寸：板厚350，柱帽托板厚175，锥台高600，柱截面600×600，外墙厚300。

9上部结构9.1结构类型9.2结构布置原则:1 客厅与餐厅不设梁，如必须设梁时，应尽早与建筑协商。

2 住宅跨度小于3m的板隔墙下宜不设梁，可设可不设的梁尽量不设。

9.3主要构件尺寸9.1.1 板1 板厚原则上按：双向板按L/40（角板可适当加厚），单向板按L/30，特殊大跨度板及异型板板厚酌情加大。

2 住宅最小板厚取120，厨、卫、阳台可取90.。

3 屋面板不小于120mm。

4 异形板、上有分隔墙的板，酌情加厚10～20mm。

5 地下室顶板考虑嵌固时取180mm，不嵌固时取160mm。

9.1.2 标准层梁高1 一般外窗：取建筑窗顶至建筑楼层完成面的高度扣除建筑面层厚度；当刚度需要时，可考虑上翻加大梁高，但注意与建筑沟通。

2 内梁：有墙处400（确有需要时可取更大值，注意门洞高）；下空时梁高尽量做小，可取300，不宜超过350。

3 当宽度受限时，阳台封边梁可取150宽；卫生间小梁宽也可考虑150宽；设备管井分隔小梁可取120×300。

9.1.3 柱1 多层联排，结合建筑平面布置部分矩形柱，截面一般为400×400，亦可300×400；但需注意突出墙面的柱角尽量放在相对不重要的厨卫、楼梯、天井或门跺处，并一一与建筑确认；异形柱柱肢厚200（一般肢厚满足不小于层高的1/20）。

2 L形柱：尽量做等肢柱，肢长不小于500×500（需要时可选600×600）；允许少量不等肢柱。

合集下载

结构设计统一技术措施

结构设计统一技术措施

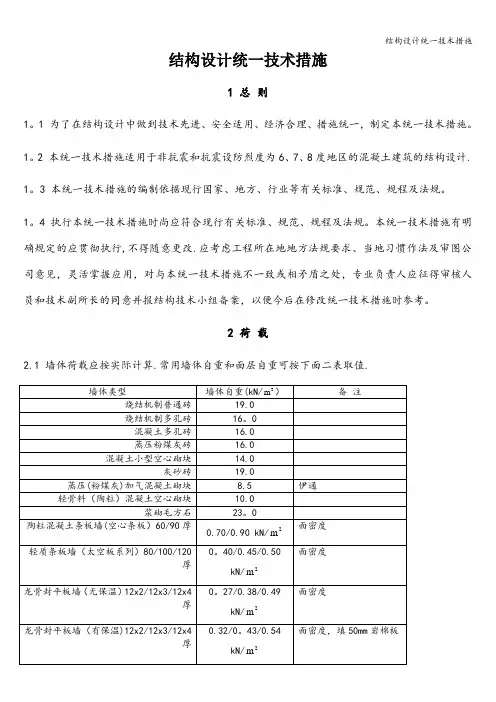

结构设计统一技术措施1 总则1。

1 为了在结构设计中做到技术先进、安全适用、经济合理、措施统一，制定本统一技术措施。

1。

2 本统一技术措施适用于非抗震和抗震设防烈度为6、7、8度地区的混凝土建筑的结构设计. 1。

3 本统一技术措施的编制依据现行国家、地方、行业等有关标准、规范、规程及法规。

1。

4 执行本统一技术措施时尚应符合现行有关标准、规范、规程及法规。

本统一技术措施有明确规定的应贯彻执行,不得随意更改.应考虑工程所在地地方法规要求、当地习惯作法及审图公司意见，灵活掌握应用，对与本统一技术措施不一致或相矛盾之处，专业负责人应征得审核人员和技术副所长的同意并报结构技术小组备案，以便今后在修改统一技术措施时参考。

2 荷载2.1 墙体荷载应按实际计算.常用墙体自重和面层自重可按下面二表取值.注：1 表中墙体自重已考虑砌体的一般构造，未包括饰面自重、保温隔热材料和灌孔混凝土自重。

注：1 表中墙体面层自重是指单面自重，不含保温层自重。

2。

2 当门窗洞口面积〉50%时应扣除洞口面积的墙重。

2。

3 当隔墙直接布置在楼板上时：整体计算时,双向板可将墙重均布于板跨，单向板可布置虚梁导荷；楼板计算时，应按实际墙重及布置作精细计算,对于轻质隔墙,允许按隔墙灵活布置计算。

2.4 当隔墙位置在设计中没有指明或允许灵活布置时，可将隔墙每延米自重的30%作为每平方米楼面的均布荷载标准值计算，且不宜小于1.0kN/2m，其准永久值系数为0.5.2。

5 楼（屋）面恒载应按实际计算.楼板钢筋混凝土容重取25kN/3m。

一般板底考虑0.4 kN/2m的抹灰荷载；有吊挂时,板底荷载宜取0。

5～1。

0 kN/2m。

常用楼（屋）面建筑做法自重可按下表取值.注：1 当建筑未明确做法和毛胚房时，卧室取1.0 kN/2m，餐客厅取1。

3 kN/2m。

2 上表数值未包括板底抹灰和吊挂荷载。

2。

6 楼（屋）面活荷载按《建筑结构荷载规范》GB50009及《全国民用建筑工程设计技术措施》确定。

建筑结构设计统一技术措施_概述及解释说明

建筑结构设计统一技术措施_概述及解释说明

建筑结构设计统一技术措施概述及解释说明1. 引言1.1 概述建筑结构设计是一门关键领域，它直接影响到建筑物的稳定性、安全性和使用寿命。

在过去的几十年中，建筑结构设计统一技术措施逐渐得到广泛应用和重视。

这些技术措施旨在确保建筑结构设计的一致性和可靠性，并提供一套共同的指导原则。

1.2 文章结构本文将按照以下顺序介绍建筑结构设计统一技术措施：首先，我们将讨论建筑结构设计的基本原则；其次，我们将强调统一技术措施的重要性；最后，我们将详细介绍具体的统一技术措施，并给出相关实例。

1.3 目的本文旨在提供一个全面的概述，阐明为什么建筑结构设计需要统一技术措施，并解释这些措施是如何应用于现实世界中的建筑项目中。

同时，我们也会对未来建筑结构设计统一技术措施的发展进行展望，并总结主要观点和结果。

（注：正文内容请自行填写）2. 正文2.1 建筑结构设计的基本原则建筑结构设计是指在保证建筑安全和结构稳定的前提下，以合理利用和充分发挥材料的性能为目标，通过对力学、材料学等科学原理的应用，进行建筑结构整体和细部的设计。

在实际设计过程中，需要遵循一些基本原则：首先，坚持安全第一的原则。

建筑结构设计必须始终以保证人员生命财产安全为首要任务。

其次，进行合理布局和优化。

要根据功能需求布置建筑主体骨架及其内部空间，并合理配置荷载传递路径和支承系统。

此外，注重材料的选择和使用。

应根据工程实际情况选择适当的材料，并确保其质量符合要求。

同时，考虑施工方式、经济效益和可持续性。

设计应尽量简化结构形式,提高施工效率;同时在经济效益上也要做到可控可操作；而在可持续性方面,应尽量减少对环境的影响。

2.2 统一技术措施的重要性统一技术措施是指在建筑结构设计中，合理统一应用一系列的规范、标准和工艺等技术措施，以提高建筑结构的设计质量和工程安全性。

其重要性主要体现在以下几个方面：首先，统一技术措施有助于保证工程的可靠性和稳定性。

通过遵循相同的技术标准和规范，能够确保各个部分之间协调一致，强化整体结构的稳定性。

结构设计统一技术措施

结构设计统一技术措施

结构设计统⼀技术措施结构设计统⼀技术措施⼆○⼀四年四⽉计算参数篇⼀、设计依据和设计要求：1.本⼯程主要采⽤以下现⾏规范：《砌体结构设计规范》（GB50003-2011）《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2012）《混凝⼟结构设计规范》（GB50010-2010）《建筑抗震设计规范》（GB50011-2010）《⾼层建筑混凝⼟结构技术规程》（JGJ3-2010）《⾼层建筑筏形与箱形基础技术规范》（JGJ6-2011）《建筑桩基技术规范》（JGJ94-2008）2.⾃然条件：基本风压值：0.40kN/㎡（＜60m）；0.45kN/㎡（≥60m）基本雪压值：0.40kN/㎡地震基本烈度：七度0.15g⼯程地质和⽔⽂地质：见地质勘察报告3.设计要求：建筑抗震设防类别：丙类地震作⽤：七度（0.15g）抗震措施：⼋度框架抗震等级：按实剪⼒墙抗震等级：按实⼆、荷载取值：1.恒载部分240外墙（⼲挂）：5.9 kN/㎡240外墙（⾯砖）：5.4 kN/㎡240外墙（涂料）：4.9 kN/㎡240内墙（厨、卫）： 4.9 kN/㎡240内墙（普通）： 3.2 kN/㎡200内墙（普通）： 2.9 kN/㎡120内墙（厨、卫）：2.4 kN/㎡120内墙（普通）：2.6 kN/㎡屋顶花园：按实际阳台栏板：3.5kN/m楼板⾃动计算⾃重时，按楼板⾯层厚×20 KN/㎡取值2.活荷载：客厅、起居室 2.0kN/㎡卧室 2.0kN/㎡卫⽣间 2.5kN/㎡厨房 2.0kN/㎡⾼层单元内楼梯 3.5kN/㎡商铺（含商铺楼梯） 3.5kN/㎡其余楼梯 2.5kN/㎡汽车库（只停放轿车） 4.0kN/㎡阳台 2.5kN/㎡屋⾯（不上⼈屋⾯） 0.5kN/㎡屋⾯（上⼈屋⾯） 2.0kN/㎡屋顶花园 3.0kN/㎡裙房屋⾯ 4.0kN/㎡地下室顶板： 5.00 kN/㎡消防车(双向板)： 20.0 kN/㎡（消防车道）栏杆顶部⽔平荷载 1.0kN/m三、程序计算系数取值：1．总信息：1.1 ⽔平⼒与整体坐标夹⾓：此夹⾓预算时取0，最终与WMASS.OUT中的⽅向⾓差值不⼤于15°；1.2 混凝⼟容重：考虑梁柱墙的外粉刷，⼀般取26；1.3 裙房层数：按实；1.4 转换层所在层号：按实；1.5 地下室层数：按实；1.6 墙元细分最⼤控制长度：视墙体长度⽽定，⼀般取最⼩值1m。

结构设计统一技术措施

结构设计统一技术措施

结构设计统一技术措施一、设计遵循的规范1)《建筑结构可靠度设计统一标准》（GB50068-2001）2)《建筑地基基础设计规范》（GB50007-2011）3)《建筑结构荷载规范》（GB50009-2012）4)《混凝土结构设计规范》（GB50010-2010）5)《建筑抗震设计规范》（GB50011-2010）（2010版）6)《高层建筑混凝土结构技术规程》（JGJ3-2010）7)《建筑桩基技术规范》（JGJ94-2008）8)深圳市标准《地基基础勘察设计规范》（SJG 01-2010）二、主要设计参数1、风荷载1）基本风压值为0.75kN/m2，地面粗糙度为C类。

2、安全等级、抗震设防要求及结构体系1)本工程的设计基准期为50年，设计使用年限为50年,建筑结构的安全等级为二级。

2)本工程为乙类建筑，按7度抗震设防，本工程结构计算采用的抗震设防烈度为7度、抗震构造措施采用的抗震设防烈度为8度，地震分组为一组。

3)本工程教学综合楼采用框架-剪力墙结构，框架、剪力墙抗震等级均为二级；体育馆采用框架结构，抗震等级为一级；图书馆采用框架结构，抗震等级为二级；地下室部分采用框架结构，抗震等级为三级。

3、主要结构材料1)混凝土部分：墙柱混凝土强度等级C30～C40，梁板混凝土强度等级C30，预应力梁板混凝土墙等C40。

2)钢筋部分：本工程钢筋可采用I级钢筋（d为8，fy=210N/mm2）、II级钢筋,（14≥d≥10，fy=300N/mm2）、III级钢筋（ d为16～25，fy=360N/mm2）具体应用范围如下：a)结构梁部分纵筋：直径为12、14时采用II级钢筋，直径≥16时采用III级钢筋；箍筋：采用I级钢筋（直径为8）或II级钢筋（直径为10、12）。

b)框架柱部分纵筋：采用III级钢筋；箍筋：采用I级钢筋（直径为8）或II级钢筋（直径为10、12）。

c)剪力墙部分（含暗柱）暗柱纵筋：（1）采用II级钢筋，钢筋直径为12、14；（2）采用III级钢筋，钢筋直径为16及以上。
