平台钢结构设计

钢结构平台方案1. 方案概述本文档旨在提出一种钢结构平台的设计方案。

该方案基于钢材的优势，通过结构的稳定性和可靠性，适用于各种不同的工业和建筑领域，如工厂、仓储、桥梁等。

钢结构平台可以提供坚固的支持和可靠的工作平台，以满足工业生产和操作的需求。

2. 设计要求钢结构平台的设计需要满足以下要求：- 承重能力：平台需要能够承受所需的工作负荷，并确保结构的稳定性和安全性。

- 运输和安装：平台的设计应考虑到运输和安装的方便性，以提高效率和降低成本。

- 可维护性：平台的设计应便于维护和更换部件，以保证其长期的可靠性和使用寿命。

- 环境要求：平台的设计应能适应不同的环境要求，如耐腐蚀、耐高温等。

3. 设计方案基于以上设计要求，我们提出以下钢结构平台的设计方案：- 结构材料：采用高强度钢材作为主要结构材料，以提供坚固的支撑和高承载能力。

- 结构形式：采用框架结构或悬臂结构，以提供平台的稳定性和刚性。

- 连接方式：采用螺栓连接或焊接连接，以确保连接的可靠性和耐久性。

- 防腐措施：采用防腐处理，以提高平台的耐腐蚀性能，延长使用寿命。

- 表面处理：采用喷涂或镀锌等处理方式，以提高平台的防腐性能和美观度。

- 设备支持：根据工作需求，设计相应的设备支持，如扶手、护栏、楼梯等。

4. 施工与维护在平台的施工和维护过程中，需要注意以下事项：- 施工：在施工过程中，应严格按照设计图纸进行施工，确保各项指标符合要求。

- 质量检验：在施工完成后，进行必要的质量检验，确保平台的安全性和稳定性。

- 维护：定期进行平台的维护和检查，及时发现和修复潜在的问题，以确保平台的可靠性和使用寿命。

5. 结论钢结构平台方案是一种可行的设计方案，可以满足工业和建筑领域的需求。

通过合理的设计和施工，可以确保平台的高质量和可靠性。

在实际应用中，需要根据具体要求进行调整和优化，以适应不同场景的需求。

钢结构平台制作方案1. 引言钢结构平台是一种常见的工业设备支撑结构，广泛应用于工厂、仓库和物流中心等场所。

本文档旨在提供一个钢结构平台的制作方案，介绍平台的设计要点、制作步骤以及注意事项。

2. 设计要点设计一个符合要求的钢结构平台需要考虑以下要点：2.1 荷载要求根据实际使用需求和预计荷载情况，确定平台的承载能力和设计标准。

考虑到平台使用的安全性和稳定性，应该保证平台的设计荷载大于实际荷载。

2.2 结构形式根据实际情况选择合适的结构形式，常见的有桁架结构和框架结构。

桁架结构适用于大跨度平台，具有轻量、刚性好的优点；框架结构适用于既有偏重纵、横向刚度要求的平台。

2.3 材料选择选择合适的钢材作为平台的材料，常用的有碳素钢和不锈钢。

根据使用环境的要求选择具有良好耐腐蚀性、高强度的钢材。

2.4 平台尺寸根据实际需求确定平台的尺寸，包括长度、宽度和高度。

考虑到使用时的便捷性和安全性，合理确定平台的尺寸。

3. 制作步骤根据设计要点，下面是钢结构平台的制作步骤：3.1 搭建基础根据平台的尺寸和定位要求，在工地上搭建好基础，确保基础的平整度和稳定性。

3.2 制作框架根据设计的结构形式，制作平台的框架结构。

先制作好框架的骨架，然后固定连接框架的横、纵向杆件，最后加固连接处。

3.3 安装钢板在平台的框架上安装钢板，使用螺栓或焊接等方式将钢板固定在框架上。

确保钢板安装平整，无松动现象。

3.4 完善细节对于平台的细节问题，如安全护栏、楼梯、扶手等，根据实际需求逐步完善。

3.5 检查和测试完成平台的制作后，进行全面的检查和测试。

确保平台的稳定性、安全性和功能性符合设计要求。

4. 注意事项制作钢结构平台需要注意以下事项：4.1 合理规划施工进度根据工期安排和实际情况，合理规划平台制作的施工进度，确保工期的控制和生产效率的提高。

4.2 确保安全施工在平台制作过程中，保持施工现场的整洁和安全，确保工人的安全施工。

同时，采取必要的安全防护措施，如佩戴安全帽、手套等。

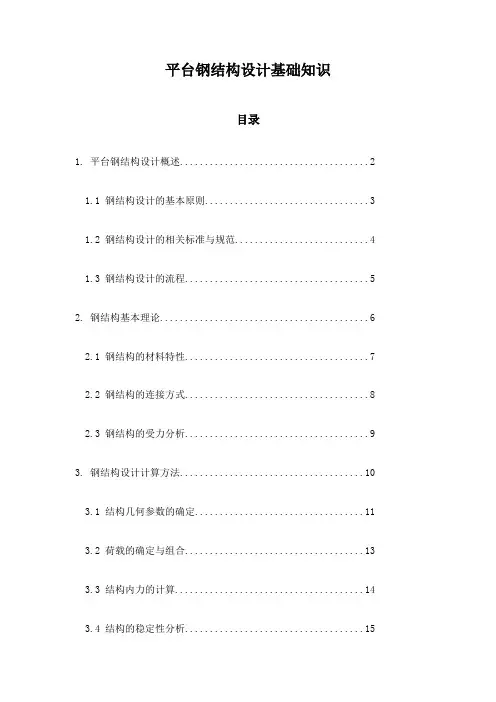

平台钢结构设计基础知识目录1. 平台钢结构设计概述 (2)1.1 钢结构设计的基本原则 (3)1.2 钢结构设计的相关标准与规范 (4)1.3 钢结构设计的流程 (5)2. 钢结构基本理论 (6)2.1 钢结构的材料特性 (7)2.2 钢结构的连接方式 (8)2.3 钢结构的受力分析 (9)3. 钢结构设计计算方法 (10)3.1 结构几何参数的确定 (11)3.2 荷载的确定与组合 (13)3.3 结构内力的计算 (14)3.4 结构的稳定性分析 (15)4. 平台钢结构主要构件设计 (16)4.1 柱的设计 (17)4.2 梁的设计 (19)4.3 桁架的设计 (19)4.4 支座的设计 (21)5. 平台钢结构节点设计 (22)5.1 节点分类 (24)5.2 节点设计原则 (25)5.3 常见节点设计方法 (26)6. 平台钢结构防火与防腐设计 (27)6.1 防火设计要求 (28)6.2 防腐设计要求 (30)6.3 防火与防腐材料的选用 (31)7. 平台钢结构施工与维护 (32)7.1 施工准备 (34)7.2 施工工艺 (35)7.3 施工质量控制 (35)7.4 平台钢结构维护保养 (36)8. 案例分析 (37)8.1 平台钢结构设计案例分析 (39)8.2 平台钢结构施工案例分析 (40)9. 结论与展望 (42)9.1 平台钢结构设计总结 (43)9.2 钢结构设计发展趋势 (44)1. 平台钢结构设计概述设计原则：平台钢结构设计应遵循安全、适用、经济、美观的设计原则，确保结构安全可靠，满足使用功能，同时考虑经济性和美观性。

结构选型：根据平台使用功能、荷载要求、地形地貌等因素，选择合适的结构形式，如框架结构、网架结构、悬挑结构等。

材料选择：根据设计要求、成本预算等因素，合理选择钢材种类、规格和性能。

结构布置：确定钢结构的平面布置、空间布置和支撑系统，确保结构稳定性和承载能力。

平台钢结构相关设计在现代建筑和工业领域中，平台钢结构的应用越来越广泛。

从工厂的操作平台到大型商场的观景平台，从多层停车场到高层建筑的设备平台，平台钢结构都发挥着重要的作用。

那么，什么是平台钢结构？它的设计又需要考虑哪些因素呢？平台钢结构，简单来说，就是由钢材构建而成的用于承载人员、设备或货物的平面结构。

其主要组成部分包括钢梁、钢柱、钢桁架、钢板等。

与其他结构形式相比，平台钢结构具有强度高、重量轻、施工方便、可重复利用等优点。

在进行平台钢结构设计时，首先要明确其使用功能和承载要求。

这包括确定平台所承受的静荷载（如自重、固定设备重量等）、动荷载（如人员活动、货物搬运等）以及可能出现的特殊荷载（如风荷载、雪荷载、地震荷载等）。

荷载的准确计算是确保平台结构安全的基础。

材料的选择也是设计中的关键环节。

钢材的种类繁多，常见的有Q235、Q345 等。

不同的钢材具有不同的力学性能和价格。

在选择时，需要综合考虑结构的受力情况、使用环境以及经济成本等因素。

例如，在腐蚀性环境中，可能需要选择具有良好耐腐蚀性的钢材或采取防腐措施。

结构布置的合理性直接影响平台的稳定性和经济性。

钢梁和钢柱的布置应遵循受力合理、传力明确的原则。

一般来说，梁格的布置可以采用单向梁、双向梁或主次梁等形式。

柱网的尺寸应根据平台的跨度、荷载以及建筑布局等因素来确定。

同时，为了增加结构的整体稳定性，还需要设置必要的支撑体系，如柱间支撑、水平支撑等。

平台钢结构的连接设计也不容忽视。

连接方式主要有焊接、螺栓连接和铆钉连接等。

焊接连接具有强度高、整体性好的优点，但施工难度较大，对焊接质量要求高。

螺栓连接施工方便，便于拆卸和更换，但连接强度相对较低。

在实际设计中，应根据具体情况选择合适的连接方式，并确保连接的可靠性和安全性。

在计算平台钢结构的内力和变形时，需要运用结构力学的知识和相关的设计规范。

通过建立力学模型，分析结构在各种荷载作用下的应力分布和变形情况。

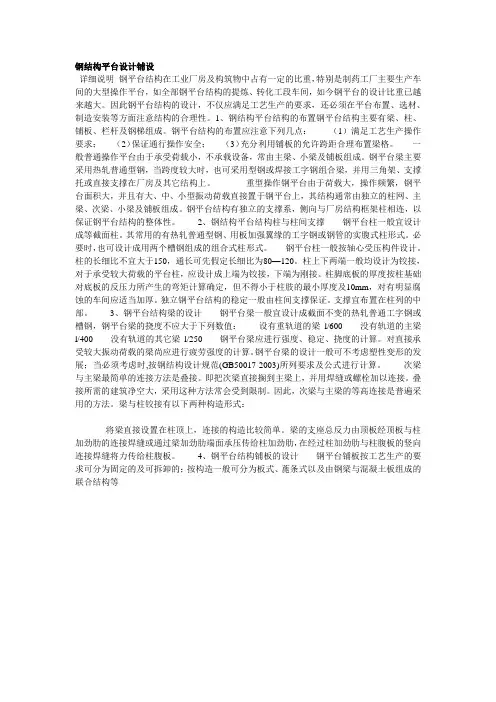

钢结构平台设计铺设详细说明钢平台结构在工业厂房及构筑物中占有一定的比重，特别是制药工厂主要生产车间的大型操作平台，如全部钢平台结构的提炼、转化工段车间，如今钢平台的设计比重已越来越大。

因此钢平台结构的设计，不仅应满足工艺生产的要求，还必须在平台布置、选材、制造安装等方面注意结构的合理性。

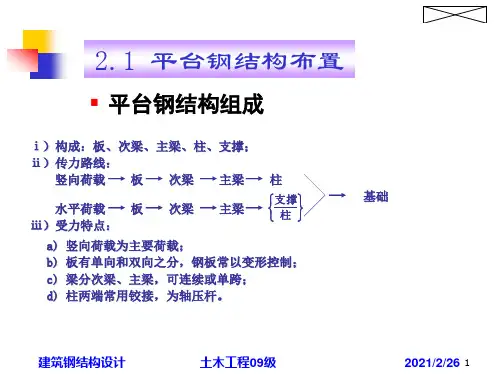

1、钢结构平台结构的布置钢平台结构主要有梁、柱、铺板、栏杆及钢梯组成。

钢平台结构的布置应注意下列几点：（1）满足工艺生产操作要求；（2）保证通行操作安全；（3）充分利用铺板的允许跨距合理布置梁格。

一般普通操作平台由于承受荷载小，不承载设备，常由主梁、小梁及铺板组成。

钢平台梁主要采用热轧普通型钢，当跨度较大时，也可采用型钢或焊接工字钢组合梁，并用三角架、支撑托或直接支撑在厂房及其它结构上。

重型操作钢平台由于荷载大，操作频繁，钢平台面积大，并且有大、中、小型振动荷载直接置于钢平台上，其结构通常由独立的柱网、主梁、次梁、小梁及铺板组成。

钢平台结构有独立的支撑系，侧向与厂房结构框架柱相连，以保证钢平台结构的整体性。

2、钢结构平台结构柱与柱间支撑钢平台柱一般宜设计成等截面柱。

其常用的有热轧普通型钢、用板加强翼缘的工字钢或钢管的实腹式柱形式。

必要时，也可设计成用两个槽钢组成的组合式柱形式。

钢平台柱一般按轴心受压构件设计。

柱的长细比不宜大于150，通长可先假定长细比为80—120。

柱上下两端一般均设计为铰接，对于承受较大荷载的平台柱，应设计成上端为铰接，下端为刚接。

柱脚底板的厚度按柱基础对底板的反压力所产生的弯矩计算确定，但不得小于柱肢的最小厚度及10mm，对有明显腐蚀的车间应适当加厚。

独立钢平台结构的稳定一般由柱间支撑保证。

支撑宜布置在柱列的中部。

3、钢平台结构梁的设计钢平台梁一般宜设计成截面不变的热轧普通工字钢或槽钢，钢平台梁的挠度不应大于下列数值：设有重轨道的梁l/600没有轨道的主梁l/400没有轨道的其它梁l/250钢平台梁应进行强度、稳定、挠度的计算。

奉贤工程钢平台设计方案一、前言在现代工程建设中，钢结构平台已经成为工厂、仓库、码头等建筑中广泛使用的一种常见结构形式。

钢结构平台具有结构轻盈、施工快速、寿命长等优点，受到了广泛的青睐。

本文将针对奉贤工程的钢结构平台设计进行详细的方案分析。

二、背景介绍奉贤工程位于上海市奉贤区，是一座集生产、仓储、物流为一体的工业厂区。

由于产能扩大和生产需求增加，需要设计一座新的钢结构平台，以满足生产和仓储需求。

三、设计方案1. 结构布局钢结构平台主要由钢柱、梁、板和扶手组成。

在布局设计上，需要考虑到平台承载力、工作功能和空间利用率。

根据奉贤工程的实际需求，可以采用多层平台的设计，以充分利用空间并满足生产需求。

2. 材料选型钢结构平台的材料选择非常重要，对平台的承载能力和使用寿命有着直接影响。

一般情况下，选择Q235钢材作为平台的主要结构材料，具有良好的强度和耐腐蚀性能。

3. 结构设计在平台的结构设计中，应该充分考虑到平台的承载能力、稳定性和安全性。

可以采用桁架结构设计，以确保平台的稳定性和承载能力。

此外，还需要设计合理的连接节点和支撑结构，以保证整个平台的稳固性和安全性。

4. 防腐涂装由于奉贤工程位于潮湿的地区，平台的防腐涂装工作非常重要。

在设计中，应该考虑到钢结构的防腐蚀要求，选择合适的防腐涂料，并严格按照涂装工艺要求进行施工，以延长平台的使用寿命。

5. 安全设计在设计钢结构平台时，安全设计是非常重要的一环。

平台应该在设计阶段考虑到人员的进出、设备维护等因素，并配置合适的扶手、护栏等安全设施，以确保平台的安全使用。

6. 火灾安全考虑到奉贤工程的特殊环境，在钢结构平台的设计中需要考虑到火灾安全因素。

可以在设计中增加一些防火设施，如防火涂料、消防设备等，以提高平台的火灾安全性。

7. 施工工艺在施工工艺方面，应该充分考虑到平台的拼装、焊接、涂装等工艺要求，以确保平台的质量和施工进度。

此外，还需要严格遵守相关的设计规范和标准，确保平台的建设质量。

钢结构课程设计_钢结构平台设计钢结构课程设计_钢结构平台设计一、引言钢结构平台设计是针对特定需求开展的设计工作，主要包括平台结构的选取、设计计算和材料选择等内容。

本旨在对钢结构平台设计的相关知识进行详细介绍和阐述，以供参考和学习。

二、钢结构平台设计流程2.1 需求分析钢结构平台设计前，需要了解项目的需求和使用要求，包括使用环境、承重要求、使用功能等，以确定平台的设计目标和基本要求。

2.2 平台结构选取根据项目需求和使用要求，选择适合的平台结构类型，如悬挑平台、钢桁架平台等，并考虑平台的稳定性和安全性。

2.3 设计计算进行钢结构平台的设计计算，包括结构荷载计算、结构分析和设计参数计算等。

根据荷载计算结果，确定钢结构平台的材料和断面尺寸，同时进行结构的稳定性和安全性验证。

2.4 材料选择根据设计计算结果和项目要求，选择合适的钢材种类和材料等级，确保满足平台的强度和稳定性要求。

2.5 结构细化设计根据设计计算和材料选择结果，进行平台结构的细化设计，包括节点连接设计、构件选型和配筋设计等。

三、平台结构选取详述3.1 悬挑平台悬挑平台适用于需要在大空间范围内设置平台的情况。

其特点是结构简单，施工方便，但在悬挑部分会面临一定的稳定性和安全性问题。

3.2 钢桁架平台钢桁架平台适用于需要跨越大空间并承受较大荷载的情况。

其特点是结构轻盈、刚性好，能够满足大跨度和高强度的要求。

四、设计计算详述4.1 结构荷载计算针对钢结构平台的使用要求，进行相应的结构荷载计算。

包括自重荷载、活荷载、风荷载等的计算，并确定各种荷载的设计值。

4.2 结构分析根据荷载计算结果，进行平台结构的静力分析，包括受力分析、位移计算等。

通过有限元分析等方法，验证结构的稳定性和安全性。

4.3 设计参数计算根据结构荷载和结构分析结果，进行设计参数的计算，包括截面尺寸、受力性能、连接方式等。

确保设计参数满足结构的强度和刚度要求。

五、材料选择详述5.1 钢材种类根据平台结构的要求和项目需求，选择适合的钢材种类，包括普通碳素钢、高强度钢、不锈钢等。

钢结构平台设计在现代工业和商业领域中，钢结构平台因其强度高、重量轻、施工方便等优点，得到了广泛的应用。

从工厂的生产车间到物流仓库，从商场的夹层到办公楼的设备层，钢结构平台无处不在。

那么，如何进行合理、安全且经济的钢结构平台设计呢？钢结构平台的设计首先要明确其使用功能和预期承载能力。

是用于存储货物？还是作为人员工作的场所？不同的用途决定了平台的设计荷载和使用要求。

例如，存储货物的平台需要考虑货物的重量、堆放方式以及可能的搬运设备产生的集中荷载；而人员工作的平台则需要考虑人员活动产生的活荷载，以及可能的设备摆放和操作空间。

在确定了使用功能和荷载要求后，接下来就是选择合适的结构形式。

常见的钢结构平台结构形式有梁式、桁架式和网架式等。

梁式结构简单，施工方便，适用于跨度较小、荷载较轻的情况；桁架式结构刚度较大，能够跨越较大的跨度，适用于中、大跨度的平台；网架式结构则具有空间受力性能好、整体稳定性强的特点，适用于复杂的空间结构。

材料的选择也是钢结构平台设计中至关重要的一环。

一般来说，常用的钢材有Q235 和Q345 等。

Q235 钢材强度较低，但价格相对便宜；Q345 钢材强度较高，但价格也相对较高。

在选择钢材时，需要综合考虑平台的受力情况、经济成本以及施工条件等因素。

同时，还需要注意钢材的质量和规格，确保其符合相关的国家标准和规范。

钢结构平台的支撑体系对于保证平台的稳定性和安全性起着关键作用。

支撑体系包括柱、梁的连接节点，柱脚的锚固方式等。

连接节点的设计要保证足够的强度和刚度，能够有效地传递内力。

常见的节点连接方式有焊接、螺栓连接和铆钉连接等。

焊接连接强度高，但施工难度较大，对焊接质量要求较高；螺栓连接施工方便，便于拆卸，但连接强度相对较低；铆钉连接则常用于一些轻型结构。

柱脚的锚固方式通常有铰接和刚接两种。

铰接柱脚主要承受竖向荷载，水平位移较大；刚接柱脚则既能承受竖向荷载，又能承受水平荷载和弯矩，水平位移较小。

钢结构平台设计指导书
一、设计资料
1、结构型式
例如：一工作平台尺寸为15mx12m，次梁跨度为6米，次梁间距2.0米，预制钢筋混凝土铺板焊于次梁上翼缘．平台永久荷载(不包括次梁自重)为8.5KN／m2，荷载分项系数为1.2，活荷载为20KN／m2，荷载分项系数为l.4．主梁跨度为15米。

2、材料
钢材：Q235
焊条：E43，手工电焊，普通方法检查；
二、设计内容
1、结构布置
要求拟出合理的结构布置方案，并扼要说明选型的理由与根据，按比例绘出结构布置简图。

（1）梁格的型式；
（2）主梁型式；
（3）次梁型式及数目；
（4）梁格的连接形式；
（5）柱的型式；
（6）梁柱的连接形式。

2、次梁设计
（1）次梁的荷载和内力计算；
（2）次梁截面选择；
（3）次梁截面验算（包括强度、稳定，局部承压及刚度验算）。

3、主架设计
（1）主梁的设计荷载和内力；
（2）主梁截面设计及验算；
（3）主梁截面改变及验算；
（4）主梁翼缘焊缝设计；
（5）腹板加劲肋设计；
（6）主梁与次梁的连接设计。

主梁与次梁可采用等高连接也可采用降低连接，分别说明理由并进行计算。

4、钢柱设计
（1）钢柱的荷载和内力；
（2）钢柱截面设计及验算；
（3）钢柱验算（强度、刚度、整体稳定、局部稳定验算）
钢柱可采用实腹柱也可采用格构柱。

钢结构平台设计一．设计题目某车间工作平台二．设计目的《钢结构设计原理课程设计》是土木工程专业学生在学习《钢结构设计原理》课程后一个重要的综合实践性教学环节，目的是培养学生对钢结构的设计和应用能力。

通过基本的设计训练，要求学生重点掌握结构内力计算、构件和节点设计及绘制钢结构施工图等专门知识，从而加深对钢结构设计原理基本理论和设计知识的认识，提高对所学知识的综合运用能力。

三．设计资料1.某冶炼车间检修平台，平台使用钢材材质、平面尺寸为15*15、活荷载为32kN/m。

不考虑水平向荷载。

柱间支撑按构造设置。

平台上三个有直径1 m检修洞口，位置不限。

平台顶面标高为6m，平台下净空至少4m，梁柱铰接连接。

平台平面内不考虑楼梯设置。

2.参考资料：1)钢结构设计教材2)钢结构设计规范3)建筑结构荷载规范4)钢结构设计手册四．设计内容1.确定结构布置方案及结构布置形式依题意并经综合比较，平台结构平面布置如图所示：2.平台铺板设计支撑柱a)c)(1)确定有关尺寸铺板采用有肋铺板，板格尺寸为1000mm ×1500mm 。

根据结构要求及荷载作用情况，取铺板厚6mm ，板肋尺寸为6mm ×60mm 。

(2)验算铺板的承载力和钢度 ①承载力验算计算铺板和钢肋的跨中最大弯矩铺板自重标准值：23/462.01068.97850m kN q =⨯⨯⨯=- 板肋自重标准值：m kN q /0277.0106068.978506=⨯⨯⨯⨯=- 板面活荷载标准值：3kN/m 2计算铺板跨中最大弯矩，铺板按四边简支平板计算：0.25.11000/1500/<==a b查表得：0812.01=α铺板面荷载设计值2/54.7434.1462.02.1m kN q =⨯+⨯=铺板单位宽度最大弯矩为m kN qa M x ∙=⨯⨯==386.0154.740812.0331αx y x M M M M a b =>>max ,,那么所以因为计算板肋的跨中最大2弯矩，可按两端只承在平台梁上的简支梁计算加劲肋承受的线荷载，其中恒荷载标准值为：m kN q /4897.00277.01462.0=+⨯= 活荷载标准值为：m kN q /3= 加劲肋的跨中最大弯矩为：m kN ql M ∙=⨯⨯+⨯⨯== 1.3475.1)34.14897.02.1(818122 验算铺板和加劲肋的计算强度 铺板截面的最大应力为2622max /2153.364106386.066mm N f MPa h t M s =<=⨯⨯==- 加劲肋可考虑铺板30倍厚度的宽度参与截面共同工作，计算截面如图3-2所示。
