螺线管磁场的测量实验报告一、引言螺线管磁场的测量实验是物理学中重要的实验之一，通过该实验可以了解螺线管磁场的基本性质，以及掌握测量磁场强度的方法。

本文将详细介绍螺线管磁场的测量实验过程和结果分析。

二、实验原理1. 螺线管磁场螺线管是由导体绕成的一种电器元件，具有产生磁场的特性。

当通过螺线管中通电时，会产生一个沿轴向方向的磁场，其大小与电流强度、导线圈数和导线半径等因素有关。

2. 磁场测量方法常用的测量磁场强度的方法包括霍尔效应法、法拉第电流法和平衡法等。

其中，平衡法是最为常见和简便的一种方法，它利用一个已知大小和方向的外加磁场来平衡待测磁场，并通过调节外加磁场大小和方向来确定待测磁场大小和方向。

三、实验步骤1. 实验器材准备：螺线管、直流电源、万用表、直角坐标仪等。

2. 搭建实验装置：将螺线管固定在直角坐标仪上，使其轴线与坐标轴垂直，并接通直流电源，调节电流大小为一定值。

3. 测量外加磁场大小和方向：将万用表调至磁场测量档位，用其测量外加磁场的大小和方向。

4. 调节外加磁场：通过调节外加磁场的大小和方向，使待测磁场与外加磁场平衡。

5. 测量待测磁场强度：通过记录外加磁场的大小和方向以及调节次数等信息，计算出待测磁场的强度。

四、实验结果分析1. 实验数据处理根据实验步骤所得到的数据，可以计算出待测磁场的强度。

在计算过程中需要注意单位换算和误差分析等问题。

2. 实验误差分析由于实验中存在各种因素的影响，如仪器精度、环境温度、电源稳定性等因素都会对实验结果产生一定影响。

因此，在进行数据处理时需要进行误差分析，并采取相应措施减小误差。

3. 结果讨论根据实验结果分析，可以得出螺线管磁场的强度与电流强度成正比，与导线圈数成正比，与导线半径的平方成反比。

此外，还可以讨论螺线管磁场的方向性和分布等问题。

五、实验结论通过本次实验，我们成功地测量了螺线管磁场的强度，并掌握了测量磁场强度的方法。

同时，还深入了解了螺线管磁场的基本性质和特点。

霍尔效应测量螺线管磁场实验报告霍尔效应测量螺线管磁场实验报告引言：霍尔效应是一种基于电磁学原理的重要现象，它在工业和科学研究中有着广泛的应用。

本实验旨在通过测量霍尔效应来研究螺线管磁场的特性。

实验步骤：1. 实验器材准备：螺线管、直流电源、霍尔元件、电流表、电压表和万用表。

2. 搭建实验电路：将螺线管连接到直流电源，通过电流表测量电流大小。

将霍尔元件连接到电压表和万用表，以测量霍尔电压和磁场强度。

3. 测量电流：调节直流电源，使电流通过螺线管，记录电流值。

4. 测量霍尔电压：将万用表调至电压测量档，将霍尔元件放置在螺线管附近，记录霍尔电压值。

5. 改变电流方向：改变直流电源的极性，重复步骤3和4，记录数据。

6. 分析数据：根据测得的电流和霍尔电压数据，计算磁场强度。

实验结果：通过实验测得的数据，我们可以得出以下结论：1. 霍尔电压与电流成正比：根据实验数据，霍尔电压与电流之间存在线性关系。

当电流增大时，霍尔电压也随之增大。

2. 霍尔电压与磁场强度成正比：实验结果表明，霍尔电压与磁场强度之间存在线性关系。

当磁场强度增大时，霍尔电压也随之增大。

3. 霍尔电压的正负与电流方向有关：当电流方向改变时，霍尔电压的正负也会随之改变。

讨论与分析：霍尔效应的测量原理是基于洛伦兹力的作用。

当电流通过螺线管时，螺线管周围会产生一个磁场。

霍尔元件中的电荷受到磁场的作用力，导致电荷在元件两侧产生电势差，即霍尔电压。

根据霍尔电压的大小可以推算出磁场的强度。

实验中我们观察到了霍尔电压与电流、磁场强度之间的关系。

这与霍尔效应的理论预测相符。

实验结果的线性关系表明，霍尔效应是一个可靠且精确的测量手段。

然而，在实际应用中，霍尔效应的测量也存在一些局限性。

例如，霍尔元件的位置和方向对测量结果有影响，因此需要仔细调整实验装置。

此外，霍尔元件的灵敏度也会影响测量的准确性，因此需要选择合适的霍尔元件。

结论：本实验通过测量霍尔效应，研究了螺线管磁场的特性。

磁力线是平行于轴线的直线系，渐近两端口时，这些直线变为从两端口离散的曲线，说明其 内部的磁场在很大一个范围内是近似均匀的， 仅在靠近两端口处磁感应强度才显著下降， 呈 现明显的不均匀性。 根据上面理论计算， 长直螺线管一端的磁感应强度为内腔中部磁感应强 度的 1/2。 四三、实验内容 1．霍尔元件输出特性测量 A． 仔细阅读本实验仪使用说明书后， 按图 5-4 连接 THQDX-1 电磁学实验装置上 10mA 恒流源、直流毫伏表、1A 恒流源和实验仪之间相对应的 Is、VH 和 IM 各组连线，Is 及 IM 换 向开关投向上方， 表明 Is 及 IM 均为正值 （即 Is 沿 X 方向， B 沿 Z 方向） ， 反之为负值。 VH、 Vσ切换开关投向上方测 VH，投向下方测 Vσ。经教师检查后方可开启测试仪的电源。 注意： 图 5-3 中虚线所示的部分线路即样品各电极及线包引线与对应的双刀开关之间连线已 由制造厂家连接好。 必须强调指出：决不允许将 THQDX-1 电磁学实验装置上的“1A 恒流源”误接到实验仪的 “Is 输入”或“VH 输出” 处，否则一旦通电，霍尔元件即遭损坏！
( 1 2 1 L ) ( D )2 2 2
式中 D 为长直螺线管直径，L 为螺线管长度。 磁感应强度为最大，且等于
1
BO = μ0NI 2 M(
1 L 2 1 1+ ( L )2 ( D )2 2 2
1 1) ( L )2 ( D )2 2 2
1 L 2
=μ0NIM
（11） L D2 由于本实验仪所用的长直螺线管满足 L>>D，则近似认为 BO =μ0 NIM
实验四
螺线管磁场测定实验
霍尔效应法测定螺线管轴向磁感应强度分布 置于磁场中的载流体， 如果电流方向与磁场垂直， 则在垂直于电流和磁场的方向会产生一附 加的横向电场， 这个现象是霍普斯金大学研究生霍尔于 1879 年发现的， 后被称为霍尔效应。 随着半导体物理学的迅速发展， 霍尔系数和电导率的测量已成为研究半导体材料的主要方法 之一。 通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、 载流子浓度、 载流子迁移率等主要参数。 若能测量霍尔系数和电导率随温度变化的关系， 还可以求出半导 体材料的杂质电离能和材料的禁带宽度。 如今， 霍尔效应不但是测定半导体材料电学参数的 主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响 应宽（高达 10GHz） 、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息 处理等方面。在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有 更广阔的应用前景。了解这一富有实用性的实验，对日后的工作将有益处。 一、实验目的 1．掌握测试霍尔元件的工作特性。 2．学习用霍尔效应法测量磁场的原理和方法。 3．学习用霍尔元件测绘长直螺线管的轴向磁场分布。 二、实验设备 1．QX-2 螺线管磁场实验仪 2．THQDX-1 电磁学实验装置上的 1A 恒流源、10mA 恒流源、直流毫伏表 三、实验原理 1．霍尔效应法测量磁场原理 霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。 当带电粒子 （电子或空穴） 被约束在固体材料中， 这种偏转就导致在垂直电流和磁场的方向上产生正负 电荷的聚积，从而形成附加的横向电场，即霍尔电场。对于图 5-1（a）所示的 N 型半导体 试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子） 将受洛仑兹力

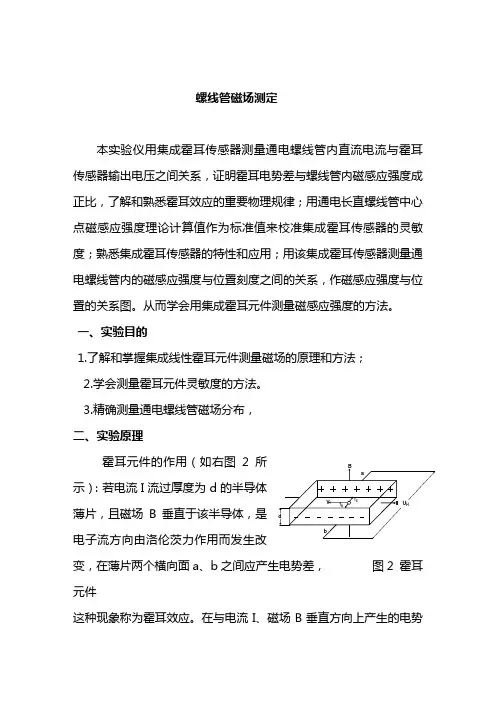

螺线管磁场测定本实验仪用集成霍耳传感器测量通电螺线管内直流电流与霍耳传感器输出电压之间关系，证明霍耳电势差与螺线管内磁感应强度成正比，了解和熟悉霍耳效应的重要物理规律；用通电长直螺线管中心点磁感应强度理论计算值作为标准值来校准集成霍耳传感器的灵敏度；熟悉集成霍耳传感器的特性和应用；用该集成霍耳传感器测量通电螺线管内的磁感应强度与位置刻度之间的关系，作磁感应强度与位置的关系图。

从而学会用集成霍耳元件测量磁感应强度的方法。

一、实验目的1.了解和掌握集成线性霍耳元件测量磁场的原理和方法；2.学会测量霍耳元件灵敏度的方法。

3.精确测量通电螺线管磁场分布，二、实验原理霍耳元件的作用（如右图2所Array示）：若电流I流过厚度为d的半导体薄片，且磁场B垂直于该半导体，是电子流方向由洛伦茨力作用而发生改变，在薄片两个横向面a、b之间应产生电势差，图2 霍耳元件这种现象称为霍耳效应。

在与电流I、磁场B垂直方向上产生的电势差称为霍耳电势差，通常用U H 表示。

霍耳效应的数学表达式为：IB K IB dR U H HH ==)((1) 其中R H 是由半导体本身电子迁移率决定的物理常数，称为霍耳系数。

B 为磁感应强度，I 为流过霍耳元件的电流强度，K H 称为霍耳元件灵敏度。

虽然从理论上讲霍耳元件在无磁场作用(即B=0)时，U H =0，但是实际情况用数字电压表测时并不为零，这是由于半导体材料结晶不均匀及各电极不对称等引起附加电势差，该电势差U 0称为剩余电压。

随着科技的发展，新的集成化(IC)元件不断被研制成功。

本实验采用SS95A 型集成霍耳传感器(结构示意图如图3所示)是一种高灵敏度集成霍耳传感器，它由霍耳元件、放大器和薄膜电阻剩余电压补偿组成。

测量时输出信号大，并且剩余电压的影响已被消除。

对SS95A 型集成霍耳传感器，它由三根引线，分别是:“V +”、“V -”、“V out ”。

其中“V +”和“V -”构成“电流输入端”，“V out ”和“V -”构成“电压输出端”。
